BEDIENUNGSANLEITUNG Phantom H80 R Dali

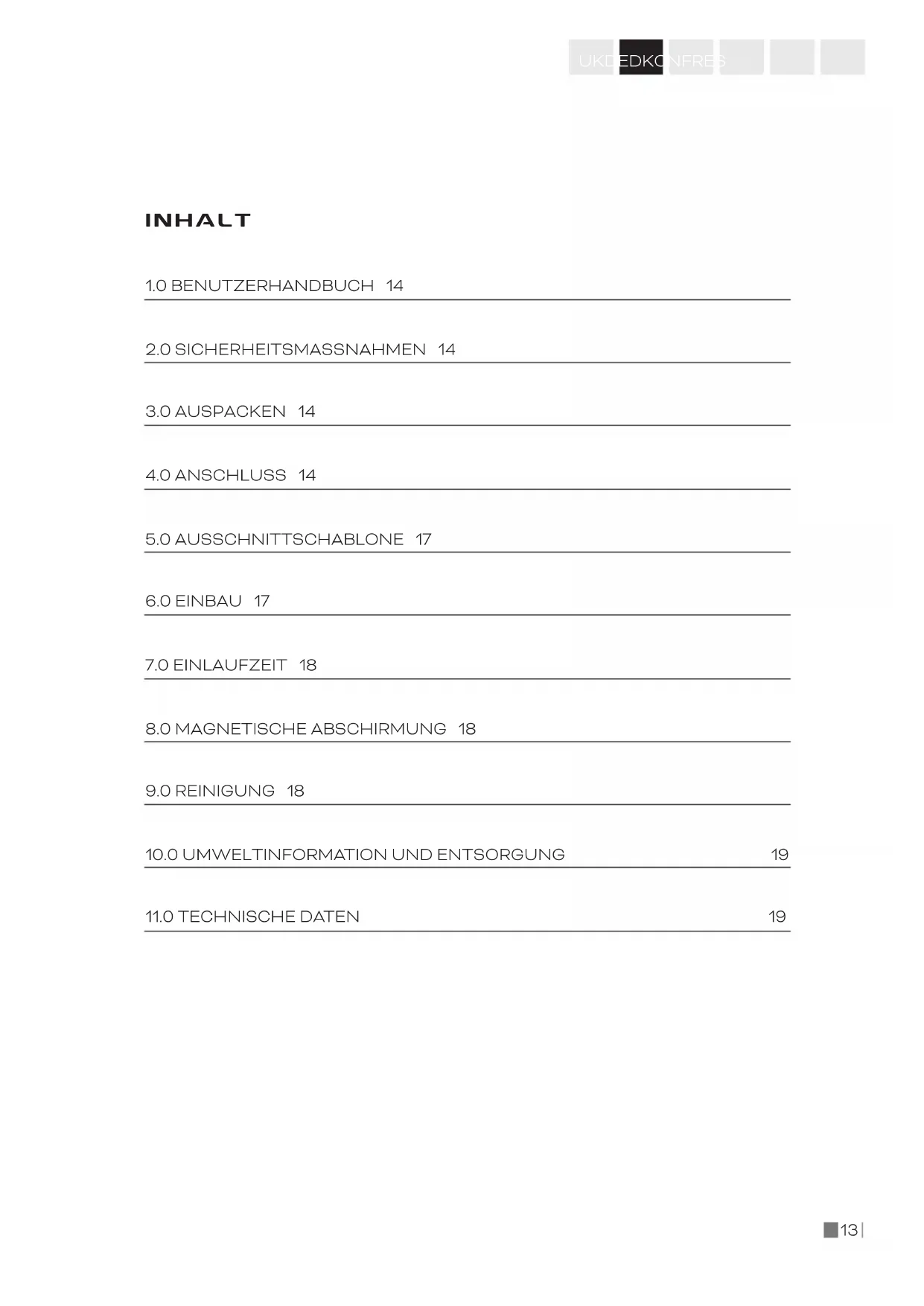

1.0 BENUTZERHANDBUCH 14
2.0 SICHERHEITSMASSNAHMEN 14
3.0 AUSPACKEN 14
4.0 ANSCHLUSS 14
5.0 AUSSCHNITTSCHABLONE 17
6.0 EINBAU 17
7.0 EINLAUFZEIT 18
8.0 MAGNETISCHE ABSCHIRMUNG 18
9.0 REINIGUNG 18
10.0 UMWELTINFORMATION UND ENTSORGUNG 19
11.0 TECHNISCHE DATEN 19

1.0 BENUTZERHANDBUCH

Herzlichen Glückwunsch zu ihren neuen Laufsprechern.itte lessen Sie diese Anleitung sorgfältig durch, bevor Sie ihre neuen Laufsprecher auspacken und montieren, damit Sie Freude an Ihr dem Kauf haben. Weitere Informationen erhalten Sie auf unserer Homepage www.dali-speakers.com oder indem sie sich an ihren autorisierten DALI-Handler wenden.

2.0 SICHERHEITSMASSNAHMSN

• Beachten Sieitte alle Sicherheitsregeln.
  Die Produkte der DALI PHANTOM H Serie sind für den Einsatz in geschlossenen Räumen bestimmt.
  Die Lautsprecher dürfen nur im Innebereich und nie bei extrem warmen oder kalten Temperaturen verwendet werden.
  Die Produkte der DALI PHANTOM H Serie)durfen keinem direkten Sonnenlicht ausgesetzt werden.
• Schalten Sie den Verstärker aus, wenn Sie die Laufsprecher an den Verstärkern anschließen.
  Die Produkte der DALI PHANTOM H Serie sollen von einem professionellen In-stallateur montiert werden.
• Stellen Sie auf jeder Fall sicher, dass sich Dort, wo die Lautsprecher in der Wand montiert werden sollen, keine Installationen wie Gasleitungen, Ventilationsschächte usw. befinden.
  Die Wand muss das Gewicht der Laufsprecherlagen konnen - vgl. die technischen Daten.
• Sollen Sie den Laufsprecher in eine Wand mit einer Dampfsperre einbauen, ist dringend darauf zu achtenden diese Sperre keinesfalls zu beschädigen.

3.0 AUSPACKEN

Achten Sie darauf, beim Auspacken die Teile nicht zu beschädigen. Kontrollieren Sie, ob der Karton alle Teile enthalt - siehe Tabelle 1. Bewahren Sie die Verpackung für den Fall auf, dass die Laufsprecher später einmal transportiert werden müssen.

4.0 ANSCHLUSS

Die Modelle der DALI PHANTOM H Serie bieten den einzigartigen, renommierten Klang von DALI-Lautsprechern und halten sich einfach und diskret in Ihr Heim montieren.

Die DALI PHANTOM H Serie ist sowohl für Stereosysteme als auch mehrkanalige Heimkinos geeignet, bei denen esalanders auf eine gute Klangqualität ankommen. Die Produkte lassen sich auch sehr gut in größeren Räumen verwenden, in denen man Klang von bester Qualität wünscht, wie z. B. in Gängen oder Verkaufsbereichen. Die Lautsprecher der DALI PHANTOM H Serie strahlen bereits den gesamten HiFi-Frequenzbereich ab. Um auch die tiefsten Frenzen wiederzugeben und damit die Klangqualität insgesamt zu verbessern, konnen Sie in Kombination mit der DALI PHANTOM H Serie auch einen zusätzlichen Subwoofer einsetzen.

Bei Stereosystemen und Heimkinos empfehlen wir, dass Sie die Lautsprecher symmetrisch um die am meisten genutzte Hörposition herum platzieren, weil so ein op-

timaler Klangeindruck entsteht (vgl. Abb. 1A und 1B). Um die Klarheit des Klangbildes nicht zu beeinträchtigen, ist es ebenfalls wichtig, die Lautsprecher nicht zuweit entfernrt von der Hörposition anzubringen.

Die Hochtöner der PHANTOM H Serie sind nicht mittig angeordnet. Die Lautspricher sollenn so installiert werden, dass die Hochtöner der Hörposition am nachsten sind (siehe Abb. 2A + 2B).

Wenn sich zwischen den Lautsprechern und der Hörposition Gegenstände befinden, kann dies die Klangqualität verschlechtern. Die Lautsprecher wurden nach dem Prinzip konstruiert, einen möglichst breiten Abstrahlwinkel zu realisieren. Lautsprecher mit einer breiten Abstrahlung weisen weniger Verzerrungen im Hauptbereich auf und{lssen sich better im Raum integrieren. Eine breite Abstrahlung stellt auch safer, dass der Klang gleichmäßig in einem groBen Bereich des jeweiligen Raumes zu horen ist.

Jeder Raum besitzt seine eigene Akustik, welche die Art und Weise, wie wir den Klang eines Laufsprechers erleben, beeinflusst. Der Klang, den Sie horen, besteht sowohl aus dem Schall, welchen die Laufsprecher direkt abstrahlen, als auch aus dem von Wänden reflektierten Schall. Letzterer beeinflusst wesentlich Ihr Klangerlebnis. Als Grundregel sollte man in unmittelbarer Höhe der Laufsprecher größere harte, stark reflektierende Bereiche vermeiden. Diese bewirken typischerweise starke Reflexionen, was die Prazision sowie die Räumlichkeit der Klangwiedergabe negativ beeinflusst. Weiche Gegenstände wie Teppiche, Vorhänge o. ä. schaffen eventuell Abhilfe, wenn der Klang zu hell ist.

Die Intensität sowie Qualität der tiefen Bässe hängen von Große und Form des Raumes sowie der Platzierung der Laufsprecher ab. Eine Platzierung der Laufsprecher nahe einer Seite- oder Rückwand hebts die Bässe hervor. In einer Raumecke werden sie noch weiter verstärkt, Dort erhöhen sich auch die Schallreflexionen.

HINWEIS: Der auf der Rückseite der DALI PHANTOM H Serie befestigte Schaumstoff sollte nicht entfernt werden. Er dampft die Entstehung störender Resonanzen im Hohlraum hinter dem offenen Tieftöner, wodurch sich die Wiedergabe tiefer und mittlerer Frenquenzen verbessert.

4.1 Montagehalterungen

Zur DALI PHANTOM H Serie gehören Halterungen zur Wandmontage. Diese Halterungen verbinden die Laufsprecher fest mit der Rückseite der Fläche, auf der sie angebracht werden. Die Halterungen stehen in einem rechten Winkel hereaus, wenn die Schrauben angezogen werden (vgl. Abb. 3). Die Schrauben sollenn soweit angezogen werden, dass der Laufsprecher sicher verankert ist – damit jedoch ist darauf zu achten, die Schrauben nicht zu fest anzuziehen. Um die Schrauben anzuziehen, ist der beigepackte 3 mm-Inbusschlüssel zu verwenden.

Die Inbusschrauben sollen mit einem Handbitschraubenzieher oder einem Akkuschrauber mit Drehmomentvorwahl (itte wahlen Sie den gingsten Widerstand) angezogen werden. Die Schrauben sitzen optimal, wenn die Dichtung auf der Rück-

seite des Laufsprechers komprimiert wird und die Frontblende mit der Einbau-oberfläche plan sitzt.

Wenn Sie den Lautsprecher wieder ausbauen wollen, offen Sie die Schrauben um ca. 5 bis 20 Umdrehungen entgegen dem Uhrzeigersinn, dadurch werden die Halterungen gelöst.

BITTE BEACHTEN: Drehen Sie die Schrauben nicht weiter als 20 bis 25 Umdre-hungen hereaus, weil sonst die Halterungen von den Schrauben fallen.

Wenn Sie den Laufsprecher in einer sehr dichen Wand montieren, kann es erforderlich sein, die Schauben aus den Halterungen ganz herauszudrehen und die Halterungen danach umzudrehen. Wenn die Halterungen auf diese Weise umgedrecht montiert werden, kann der Laufsprecher in Platten von bis zu 70 mm Dicke eingebaut werden (vgl. Abb. 4).

4.2 Abdeckung

Die Abdeckung ist mit Hilfe von oben am Laufsprecher angebrachten Magneten befestigt. Setzen Sie die Abdeckung vorsichtig so auf, dass sie den oberen Bereich des Laufsprechers abdeckt. Dann wird er durch die Magnete festgehalten.

BITTE BEACHTEN: Auf der Innenseite der Abdeckung befindet sich ein Stück Vlies. Das Vlies dient dazu, die Treiber vor Staub und Schmutz zu schützen. Deshalb muss es auf der Abdeckung verbleiben.

Die mitgelieferte DALI-Logoplakette kann auf der Abdeckung angebracht werden, wenn dies gewünscht wird. Um die Plakette anzubringen, ziehen Sie die Schutzfolie von der Rückseite der Plakette ab und bringen die Plakette an der gewünschten Stelle der Abdeckung an (vgl. Abb. 5). Wenn Sie die Abdeckung lackieren möchten, muss das Logo nach dem Lackieren angebracht werden.

4.3 Auschwitz und Anschluss der Kabel

Die Auswahl der Kabel hat einen groBen Einfluss auf die Klangqualitat der Lautsprecher. Denken Sie daran, dass es schwierig ist, die Kabel nach dem Einbau auszuwechseln. Wahlen Sie deshalb gleich von Anfang an Qualitätskabel.itte wenden Sie sich an ihren autorisierten DALI-Handler, um sich bei der Wahl der Kabel beraten zu halten.

Achten Sie auf einen phasenrichtigen Anschluss der Kabel an Lautsprecher und Verstärker. Die rote (+) Lautsprecherklemme muss mit dem roten (+) Verstärkeranschluss verbunden werden. Und die schwarze (-) Lautsprecherklemme muss mit dem schwarzen (-) Verstärkeranschluss verbunden werden. Wenn die Lautsprecher nicht phasenrichtig angeschlossen sind, erscheint ihr Klang typischerweise diffus und bassschwach.

Um die Kabelenden in die Federklemmen einzusetzen, ist die Isolierung so welt zu entfernen, dass ca. 12 mm blankes Kabel freigelegt ist. Drücken Sie das Oberteil der Klemme herunter und führen Sie das blanke Kabel in die Öffnung ein. Wenn das

Kabel eingesetzt ist, halten Sie die Anschlussklemme los. Achten Sie daraufuf, dass keine einzelnen Kabeladern herausstehen)dürfen (vgl.Abb.6).

5.0 AUSSCHNITTSCHABLONE

Verwenden Sie die beiliegende Ausschnittschablone (vgl Abb 7), um anzudeuten, wo die Laufsprecher eingebaut werden sollen, sowie um den Ausschnitt für den Einbau zu markieren. Heften Sie die Schablone mit Klebeband an die gewünschte Stelle, so dass Sie den Ausschnitt markieren können. Die minimale Einbautiefe für den DALI PHANTOM H-50, H-60, H-60 R und H-80 R beträgt 95 mm, für den DALI PHANTOM H-80 106 mm und für den DALI PHANTOM H-120 168 mm.

6.0 EINBAU

Bitte die Sicherheitshinweise in Kapitel 2.0 dieser Anleitung lesen und beachten! Die Laufsprecher der DALI PHANTOM H Serie sollen den einem ausgebildeten Installateur eingebaut werden, der sicherstellt, dass alle Sicherheitsmäßigen Anforderungen erfüllt werden, um ein Herausfallen der Laufsprecher o.a. zu verhindern.

BITTE BEACHTEN: Erdbebenschierung

Die Produkte der DALI PHANTOM H Serie verfügen über einen Haken zur Erdbebenscherung. Um zu verhindern, dass bei einem Erdbeben ein herunterfallender Laufsprecher Schäden oder Verletzungen verursacht, sollte der ausgebildete Installateur den Haken des Laufsprechers mit einem nicht brennbaren Draht an einer soliden Stütze im Haus (Deckenbalken, Wandpfeiler) befestigen. Der Draht muss mit einer Kunststoffhüllung versehen sein, damit er den Laufsprecher nicht zerkratzt oder beschädigt.

Für einen ordnungsgemäßen Einbau werden die folgenden Werkzeuge und Gegenstände besteht:

Maßband
- Bleistift und Säge oder Messer
- 3 mm Inbusschlüssel bzw. -bit
- Handbitschraubenzieher (optional)
Klebeband
Ausschnittschablone

Wenn der richtige Platz für den Einbau gefunden wurde, ist die Ausschnittschablonne mit Klebeband auf der Oberfläche anzuheften. Markieren Sie mit dem Bleistift den Ausschnitt.

Entfernen Sie die Schablone, und bohren Sie Locher für den Einstich der Säge bzw. des Messers. Schneider bzw. sagen Sie sorgfältig entlang dem Bleistiftstrich.

Wenn der Ausschnitt für den Laufsprecher fertig ist, müssen Sie sicherstellen, dass das Laufsprecherkabel in der Wand nicht lose hangt. Es muss auf sichere Weise an der Innenseite der Wand befestigt werden, um eine Zugspannung zu verhindern, wenn das Kabel mit den Laufsprecheranschlüssen verbunden ist. Wenn

das Kabel nicht befestigt wird, kann es sich allmählich offen, wodurch sich die elektrische Verbindung zwischen Kabel und Anschlüssen verschlechtern kann (vgl. Abb. 6 für die korrekte Befestigung des Kabels).

Wenn das Lautsprecherkabel befestigt und der Ausschnitt fur den Lautsprecher vorbereitet ist, konnen Sie das Lautsprecherkabel anschlieben. Verbinden Sie das Kabel mit den Anschlüssen - achten Sie darauf darauf auf, den roten (+) Anschluss des Verstärkers mit der roten (+) Klemme des Lautsprechers und den schwarzen (-) Anschluss des Verstärkers mit der schwarzen (-) Klemme des Lautsprechers zu verbinden.itte lessen Sie im Abschnitt 4.3 these Benutzerhandbuches nach.

Wenn die Kabel angeschlossen sind, schalten Sie das System ein und machen vor dem endgültigen Einbau eine Hörprobe, um sicherzustellen, dass alle Verbindungen korrekt sind. Setzen Sie den Lautsprecher in den Wandausschnitt.

BITTE BEACHTEN: Achten Sie beim Einbau daraufuf, die Lautsprecherchassis nicht zu berühren.

Wenn der Laufsprecher ausgerichtet ist,ziehen Sie die acht Schrauben der Halterungen mit einem 3 mm Inbusschlüssel an, so dass der Laufsprecher sicher an seinem Platz gehalten wird. Achten Sie daraufuf, die Schrauben nicht zu fest anzuziehen und die Gewinde nicht zu beschädigen.

7.0 EINLAUFZEIT

Sie sollen den damit rechnen, dass sich die Klangqualität der neuen Laufsprecher im Laufe der ersten Zeit allmählich verbessert. In dieser Einlaufzeit braucht man nichts Besonderes zu tun - noch rechnen Sie mit bis zu 100 Betriebsstunden (abhängig von der Lautstärke), bis das volte Leistungsiveau erreicht ist.

8.0 MAGNETISCHE ABSCHIRMUNG

Die Lautspricher erzeugen ein Magnetfeld, das die Bildrohren von Fernsehgeräten oder Monitoren, Festplatten, Ton- und Videobändern sowie Magnetkarten stären kann. Daher sollen den sich solche Gegenstände nicht in der Höhe der Lautspricher befinden, um Störungen oder Beschädigungen zu vermeiden. LCD- und Plasmabildschirme werden von Magnetfeldern nicht beeinflusst.

9.0 REINIGUNG

Die Oberfläche der Laufsprecher kann mit handelsüblichen Haushaltsreinigungsmitteln gereinigt werden. Es dürfen jedoch keine Reinigungsmittel verwendet werden, die scheuern, Säuren, Alkali oder antibakterielle Wirkstoffe enthalten. Verwenden Sie keine Sprays. Vermeiden Sie den Kontakt von Reinigungsmitteln mit den Laufsprecherchassis und reinigen Sie diese extrem vorsichtig. Besonderss die Hochtöner sollenn nur ganz vorsichtig mit einem weichen Tuch abgestaubt werden. Die Abdeckung kann mit einem Staubsauger oder einer normalen Kleiderbürste gereinigt werden..

10.0 UMWELTINFORMATION UND ENTSORGUNG

Die Erzeugnisse von DALI entsprechen der EU-Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie der EU-Richtlinie 2002/96/EG zur Entsorgung von Elektro-und Elektronik-Altgeräten. Das Abfall-Kennzeichen zeigt an, dass die Laufsprechen den genannten Direktiven entsprechen (vgl. Abb. 8).

Die Laatsprecher mussen ordnungsgemäß entsorgt und recyceilt werden.itte wenden Sie sich fur weitere Informationen an Ihr ortliches Entsorgungsunternehmen.

11.0 TECHNISCHE DATEN

In Tabelle 2 finden Sie eine Aufstellung der wichtigsten technischen Daten ihrer Laufsprecher.itte denken Sie jedoch daran, dass die Klangqualitat eines Laufsprechers nicht allein anhand technischer Daten beurteilt werden kann. Um verschiedene Laufsprecher zu vergleichen, empfehlen wir Ihnen, sich diese anzuhoren.

Wir wünschen Ihnen viel Spaß mit ihrem neuen Laufsprecher der DALI PHANTOM H Serie!
