用户手册 Phantom H60 R Dali

感谢您购买我们的音箱。在启封和安装您的新音箱之前，请仔细阅读本手册，以使

您可以通过登录我们的官网www.dali-speakers.com.cn或联系达尼授权经销商，

• 达尼PHANTOMH系列音箱适合室内使用。

• 该系列音箱只能在室内使用，不得暴露在极热或极寒气温中。

• 请勿将达尼PHANTOMH系列音箱直接放置于阳光直射位置。

• 请在切断功放电源后，再使用音箱线缆连接音箱和功放时。

• 达尼PHANTOMH系列必须由专业人员安装。

• 请务必确保安装音箱的墙壁内没有煤气管道、通风管道或线缆等装置。

• 墙壁必须能够承受音箱的重量—参阅技术规格。

请小心启封，以免损坏零件！确保包装箱内零件齐全（参见表1）。请保管好包装材 料，以备日后运输或维修时使用。

达尼 PHANTOM H 系列能轻松与您的家居环境融于一体，让达尼 PHANTOM H系

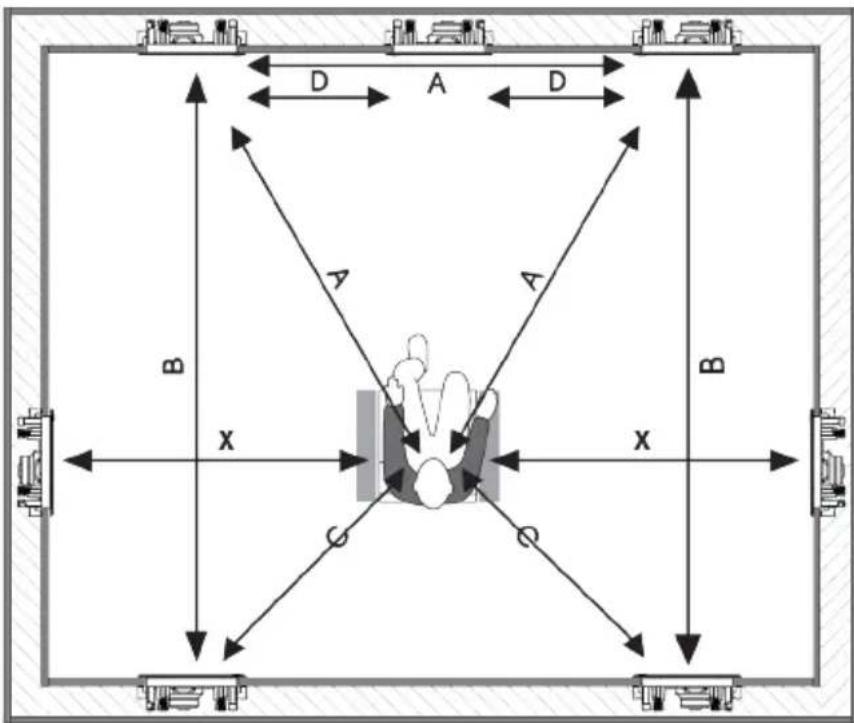

列 音箱的卓越音质开启您的音乐之旅。它能够完美融入环绕立体声音响系统和 家庭影院系统，打造梦寐以求的震撼声效。此外，它也非常适合在走廊、商场等要 求优质音效的宽敞空间使用。达尼PHANTOM H系列是全频音箱，单独使用也能 表现非凡。为还原超低频范围的音效、全面提升音响系统水平，达尼建议您在选择 PHANTOMLEKTOR同时加上一个低音炮。 打造环绕立体声和家庭影院音响系统时，为了达到最佳的音响效果，建议将音箱围 绕您喜爱的听音位置进行摆放（参见图1A+1B）。为避免声音清晰度受损，音箱与听 音位置不可相距过远。PHANTOM H系列 的高音单元偏离中心，所以在摆放音箱时 要将高音单元放置在与听音点最近的位置（参见图2A+2B)。 在音箱和听音位置之间放置其他物体可能有损音质。实现宽广的音域扩散是 PHANTOM H系列 的设计宗旨之一。运用广域扩散技术能帮助音箱降低主要听音 区域的音效失真，呈现更出色的整体音效。广域扩散原则也确保了声响能大范围地

各个房间的音响效果不尽相同，因此对同一音箱的音效感受也不同。您听到的声音 不仅源自音箱自身，也来自地面和墙壁的反射声，而反射声会对音效产生影响。基 本规则是：尽量让音箱远离大面积的硬面反射区，因为这些区域往往会产生明显的 声波反射，干扰音质还原的精确度和空间效应。倘若声音过于尖锐，可使用地毯、窗 帘等柔软的物品加以缓解。28 重低音的音量和音质都与房间的大小、形状以及音箱摆位有关。将音箱的一侧或后 部靠近墙面放置，会加强低音效果。若靠墙角摆放，低音增强的效果会更显著，但与 此同时，反射也会随之加强。 备注：不要取下位于达尼 PHANTOM H音箱背面的气流吸音泡沫材料。敞开后背式 箱体中，在低音单元后部的腔体配置吸音材料可增强低音/中音的表现效果。

达尼PHANTOMH系列配备的狗脚支架方便用户进行入墙安装。该支架可将音箱 后部稳稳固定在墙面上。当螺丝拧紧时，狗脚支架会旋转到90°位置（参见图3），将 螺丝拧紧但不要过分，确保音箱能够安全而正确地放置。使用 3mm 内六角扳手（ 附于包装内）拧紧螺丝。 如果使用内六角扳头，那么应与手动螺丝刀搭配使用。适当地拧紧螺钉，压紧音箱 后部的垫片，且音箱的外框与安装面齐平。 如果需要拆卸音箱，逆时针旋松螺丝约5至20圈，紧固的支架即会松动。 备注：不得旋松螺丝超过20-25圈，否则支架可能从螺钉上脱落。 若要将音箱安装到非常厚的墙体材料上，可能需要将狗脚支架从螺丝上卸下，然 后倒挂安装。通过倒装狗脚支架，有可能将音箱安装到厚达 2.75“ / 70mm的板面 上（参见图4）。

通过安置在音箱正面的磁性金属网罩。小心地放置网罩，令其覆盖音箱表面，然后

备注：网罩内侧设有一块无纺布。它能为高/低音单元防尘防垢，因此，不得从网罩

用户可以选择将随附的达尼标识徽章安装在网罩上。若要安装标识徽标，请取下标 识徽标背面的保护膜，将标识放置在网罩的合适位置（参见图5）。

选择合适的线缆是音箱安装过程至关重要的一步。请注意，安装完毕之后再更换线 缆非常麻烦，因此最好一开始就选择高品质的线缆。请咨询达尼授权经销商，了解

用线缆连接音箱和功放时，请务必保证音箱的相位正确连接。音箱上的红色（+极） 接线端必须与功放上的红色（+极）接线端相连。音箱上的黑色（-极）接线端必须与 功放上的黑色（-极）接线端相连。如果音箱相位连接错误，则通常会导致声域漫射，

要将线缆插入音箱的压簧端口内，请剥掉线缆的绝缘层，得到大约 ½” / 12 mm长 的裸线。将端口顶部向下按，将裸线插入开口处。当线缆完全插入到位、没有松脱的 股线暴露在端口外时，即可松开端口（参见图6）。29 UK DE DK CN FR ES

随附的切割模板（参见图 7）形象地展现了音箱的安装方式，需要切割的部位均体 现在模板的相应位置。用胶带将模板粘贴在理想的音箱安装位置，然后标示出需要

请学习并遵守本手册2.0章的安全指导！达尼PHANTOMH系列必须由受过培训的 专业人员安装，以满足所有的安全要求，防止音箱坠落。

达尼PHANTOMH系列配备了一个防地震安全钩。为防止音箱意外坠落导致人员受 伤或财产损失，无弹性钢丝的连接工作必须由受过训练的专业人士来完成。必须用 钢丝将音箱的防地震安全钩连接到屋内坚固的支撑面上（房梁、墙体立柱等），钢丝 必须用塑料材料覆盖，以避免电气短路风险，防止音箱损坏、划伤等。 正确安装音箱需要下述工具和物品：

选好摆放位置之后，用胶带将安装模板粘在安装面上。用铅笔勾勒出要切割的位

取下模板，钻出小孔以便插入锯子或刀。沿着铅笔标出的记号线，小心地锯/切。 打好安装音箱用的孔洞之后，确保悬挂在壁内的音箱线缆不松弛。线缆必须紧紧地 固定在墙壁内，防止线缆与音箱端口连接后发生拉扯。如果不固定线缆，线缆就会 逐渐松动，导致它和端口之间接触不良（了解正确的线缆紧固方法，请参见图6）。 音箱线缆固定到位，安装音箱的孔洞打好之后，就可以连接音箱线缆了。将线缆与 接线端相连接–仔细地将功放上的红色（+极）接线端必须与音箱上的红色（+极）接 线端相连，将功放上的黑色接线端（-极）与音箱上的黑色接线端（-极）相连。参见本 手册第4.3小节。 线缆连接完毕后，在进行最终安装之前，打开系统开关，试听音箱的放音效果，以确 保所有连接正确。最后，将音箱嵌入墙内。 备注：安装过程中，注意不要触摸到驱动装置。音箱摆位妥当之后，使用3mm内六 角扳手/扳头将音箱支架上的颗螺丝拧紧，将音箱牢牢固定。拧螺丝时要小心，避免 因用力过度导致螺纹损坏。30

新购的音箱在初期使用过程中，音质会逐步提高。音箱的热机过程无需特别的操 作，在播放时长超过100小时后（视播放级别而定），本款低音炮能够达到最佳性能

音箱驱动装置产生的磁场可能会对 CRT电视/显示器、硬盘驱动器、录音带、录影带 以及磁卡等造成干扰，因此这些物品必须远离音箱。LCD和等离子电视/显示器不

可以使用普通的家用清洁剂清洁音箱表面。不得使用可能造成磨损或含有酸、碱或 抗菌剂的产品。不得使用清洁喷雾。 不得在驱动装置上直接使用清洁剂，清洁时应小心处理，尤其是高音单元。可使用 吸尘器或普通衣刷对网罩进行清洁。

达尼产品的设计标准符合危害物质禁用指令（RoHS）和报废电子电气设备指令 （WEEE）。废弃物标识表明本音箱符合相关指令的要求（见图8）。音箱必须妥善处 置或回收。请咨询当地的废弃物管理部门。

表2中有达尼音箱最常见的规格数据。切记，音箱的音质不能光靠技术指标判断。要 比较不同音箱的好坏，我们建议您侧耳“亲”听。 尽情享受达尼PHANTOMH系列音箱带来的听觉盛宴！31 UK DE DK CN FR ES CONTENU
