MANUAL DE USUARIO SLK10A Auna

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se hace responsable por los daños causados por el incumplimiento de las instrucciones y el uso indebido. Escanee el siguiente código QR para acceder al último manual de usuario y a más información sobre el producto.

Número del artículo	10032271 1003	2272 10032273	10032274
Suministro eléctrico	230 V~ 50 Hz
RMS 800 W 700 W	400 W 300 W

INSTRUCCIONES DE SEGURIDAD

• Riesgo de daños auditivos: los altavoces pueden producir un nivel de presión sonora (SPL) elevado, suficiente para causar daños auditivos permanentes a los intérpretes, los ayudantes técnicos y el público. No se exponga a niveles de presión sonora superiores a 90 dB.
• No sobrecargue el altavoz para evitar daños en la unidad.
• No encienda fuego (velas, etc.) al lado o sobre el aparato. Existe riesgo de incendio.
• Conéctese únicamente a una toma de corriente de 230 V / 50 Hz.
• Solo para el uso interior. Si utilizas la caja en el exterior, asegúrate de que no pueda penetrar la humedad.

• Desenchufe el aparato cuando no lo utilice.

• El aparato debe colocarse en una superficie plana.

• Las cajas son apilables. No coloque más de 60 kg.
• Las cajas se pueden colgar. Utilice material de montaje resistente y probado. Asegúrese de que no hay nadie debajo de la zona de montaje.
• Coloque el soporte en una superficie plana y estable para que las patas no supongan un peligro.
• Utilice únicamente soportes de altavoz adecuados para el peso de los altavoces. No intente colocar más de un altavoz en un soporte de altavoz que sólo sea adecuado para una caja acústica.
• Coloca los cables de forma que las personas no tropiecen con ellos.
• No derrame líquidos sobre la unidad y protéjala de la humedad. Esto afecta significativamente a la esperanza de vida.
• Utilice únicamente medios de transporte adecuados para trasladar la caja. Cuida tu columna vertebral.
• Si el aparato está dañado de forma que se pueda ver su interior, no vuelva a insertar el enchufe de la red. Contacte con el servicio de atención al cliente.
• Desconecte siempre el enchufe de la red durante una tormenta.
• Si el aparato no se va a utilizar durante mucho tiempo, puede producirse condensación en el interior de la carcasa.
• No intente reparar el aparato usted mismo. No contiene ninguna pieza que deba ser mantenida por el consumidor.
• Guíe el cable de alimentación para que nadie tropiece con él y no se pueda colocar nada sobre él.
• Utilice exclusivamente el cable recomendado por el fabricante.
• Ajuste el volumen al nivel más bajo antes de encenderlo por primera vez.
• Utilice el aparato fuera del alcance de los niños.
• La carcasa y el bafle de estos altavoces están hechos de copolímero de polipropileno.

El uso del copolímero permite la conexión directa de elementos como el montaje del soporte, las asas, los conectores y las bocinas de alta frecuencia. No sólo se consigue un aspecto contemporáneo, sino también mucha funcionalidad.

CONFIGURACIÓN DEL SISTEMA


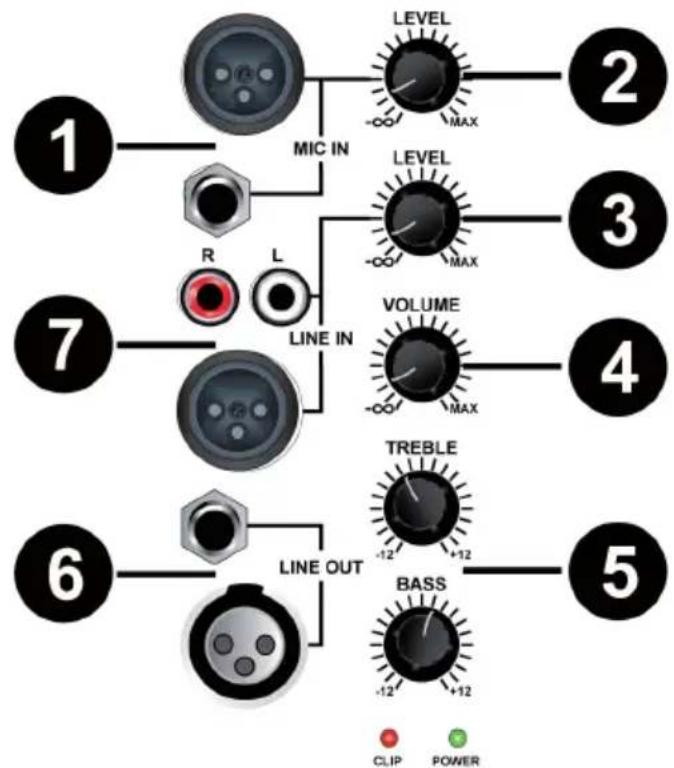

CONEXIONES TRASERAS

1 Conector de entrada para micrófonos
2 Regulador de volumen para micrófonos
3 Control de volumen para la entrada de línea.
4 Control de volumen para la salida.
5 Control de tono para la salida.
6 Conexión para el segundo altavoz
7 Conexión de entrada de línea para la entrada de audio, por ejemplo, mezclador, reproductor de CD, etc.

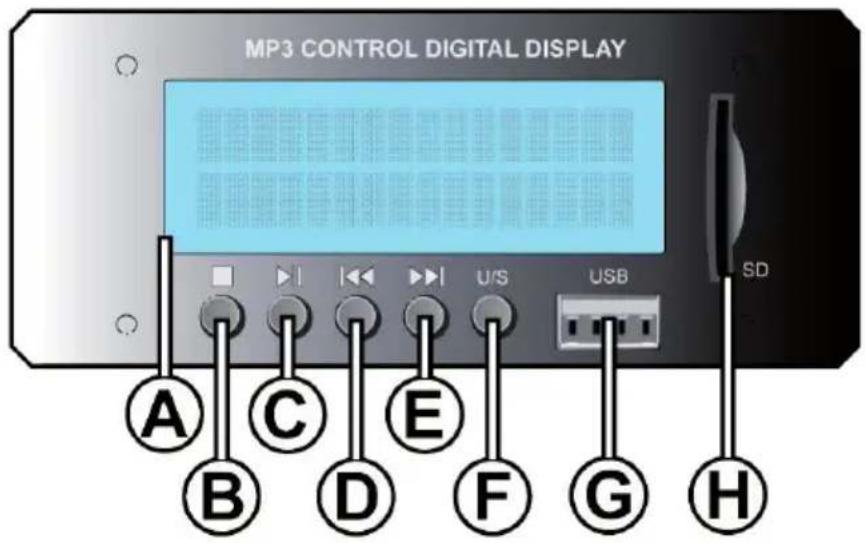

PANEL DE CONTROL DE MP3

MP3 CONTROL DIGITAL DISPLAY A C E F G H B D F G SD

Pantalla

muestra la información de MP

STOP

Finalización de la reproducción

PLAY/PAUSE

Reproducción, pausa

NEXT

Pista anterior

Conexión de la tarjeta SD

Para conectar una tarjeta SD con archivos MP3

Establecer una conexión BT

Primero encienda los altavoces y luego pulse MODE (F) hasta que vea AUX.

Busca dispositivos BT y conéctate con el nombre del dispositivo "AUNA

SLK". La contraseña (si se requiere) es "0000" (cuatro veces el cero).

REPARACIÓN DE ANOMALÍAS

Posible causa Causa	Comprobaciones
No hay señal/sonido	Cableado Vuelva a realizar el cableado. Reemplace los cables. Compruebe las juntas de soldadura. Compruebe las uniones soldadas de los cables. Inspeccione los cables en busca de daños. Compruebe si los cables son demasiado cortos y se han salido.
Interrupciones de sonido	Conexiones deficientes.	Es posible que un altavoz defectuoso tenga una señal de salida interrumpida. Sin embargo, es más probable que la conexión sea defectuosa. Compruebe las juntas de soldadura de las conexiones.
Ruido de tierra o zumbido	Señal eléctrica defectuosa.	Cualquier ruido de fondo se origina en el amplificador, el mezclador, el procesamiento de la señal, los dispositivos de la fuente o el cableado de conexión. Compruebe que la unidad está correctamente conectada a tierra. Identifica la fuente del ruido. Comprueba el cableado.
Mala señal de baja frecuencia	Polaridad incorrecta Si dos altavoces cercanos están mal polarizados, pueden neutralizarse mutuamente, sobre todo en las gamas de frecuencias bajas. Comprueae el cableado de los altavoces para asegurar que están cableados de forma idéntica y conectados correctamente.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos.

DECLARACIÓN DE CONFORMIDAD

CE UK CA

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para el Reino Unido:

Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW Reino Unido

Por la presente, Chal-Tec GmbH declara que el equipo de radio tipo SLK-8-A 10-A 12-A 15-A cumple con la Directiva 2014/53/UE. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: use. berlin/10032271
