MANUAL DE USUARIO FN122397 Emerio

Ventilador de pedesta (ES)

Ventoinha vertical (PT)

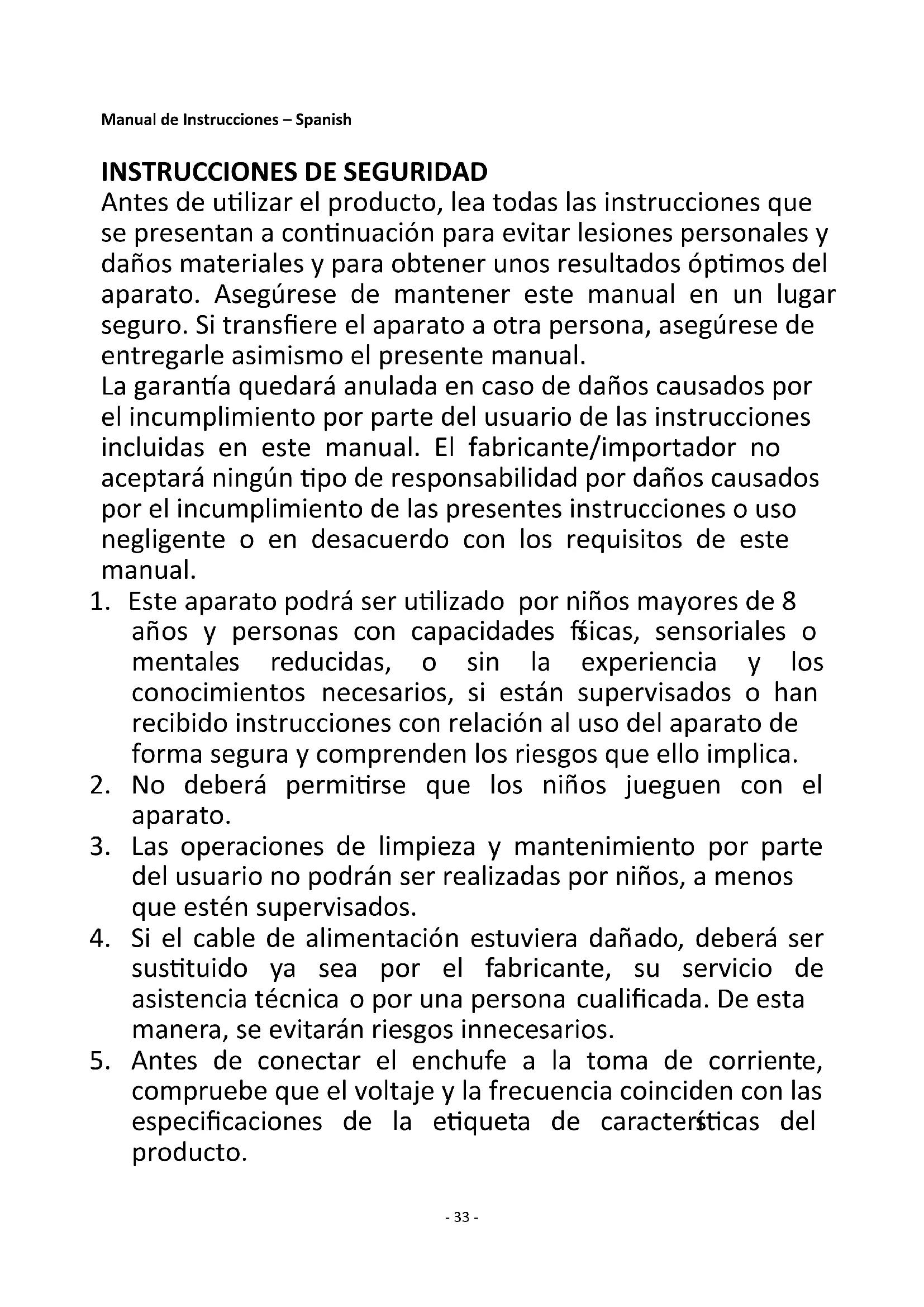

INSTRUCCIONES DE SEGURIDAD

Antes de utilizar el producto, lea todas las instrucciones que se presentan a continuación para evitar lesiones personales y daños materiales y para obtener unos resultados óptimos del aparato. Asegúrese de mantener este manual en un lugar seguro. Si transfiere el aparato a otra persona, asegúrese de entregarle asimismo el presente manual.

La garantía quedará anulada en caso de daños causados por el incumplimiento por parte del usuario de las instrucciones incluidas en este manual. El fabricante/importador no aceptará ningún tipo de responsabilidad por daños causados por el incumplimiento de las presentes instrucciones o uso negligente o en desacuerdo con los requisitos de este manual.

1. Este aparato podrá ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o sin la experiencia y los conocimientos necesarios, si están supervisados o han recibido instrucciones con relación al uso del aparato de forma segura y comprenden los riesgos que ello implica.
2. No deberá permitirse que los niños jueguen con el aparato.
3. Las operaciones de limpieza y mantenimiento por parte del usuario no podrán ser realizadas por niños, a menos que estén supervisados.
4. Si el cable de alimentación estuviera dañado, deberá ser sustituido ya sea por el fabricante, su servicio de asistencia técnica o por una persona cualificada. De esta manera, se evitarán riesgos innecesarios.

5. Antes de conectar el enchufe a la toma de corriente, compruebe que el voltaje y la frecuencia coinciden con las especificaciones de la etiqueta de características del producto.

6. Si se utiliza un cable alargador, deberá ser el adecuado para el consumo eléctrico del aparato, de lo contrario el alargador o el enchufe podrán sobrecalentarse. Peligro potencial de lesión al tropezar con el cable alargador. Tome las precauciones necesarias para evitar situaciones de peligro.

7. Desconecte el enchufe de la toma de corriente cuando el aparato no se encuentre en uso y antes de cualquier operación de limpieza.

8. Asegúrese de que el cable no cuelgue sobre aristas vivas y manténgalo alejado de objetos calientes y llamas abiertas.

9. No sumerja el aparato ni el enchufe en agua u otros líquidos. ¡ Peligro de muerte por electrocución!

10. Para retirar el enchufe de la toma de corriente, tire del enchufe. No tire del cable de alimentación.

11. No toque el aparato si se cayera al agua. En dicho caso, retire el enchufe de la toma de corriente, apague el aparato y llévelo a un servicio técnico autorizado para su reparación.

12. No enchufe ni desenchufe el aparato de la toma de corriente con las manos mojadas.

13. No intente nunca abrir la carcasa del aparato ni reparar el aparato por su cuenta. Esto podrá causar una descarga eléctrica.

14. No deje nunca el aparato en funcionamiento sin vigilancia.

15. Este aparato no está diseñado para uso comercial.

16. No utilice al aparato para un uso distinto del previsto.

17. No enrolle el cable en torno al aparato ni lo curve.

18. Mantenga el aparato alejado de la humedad y protéjalo frente a salpicaduras.

19. Utilice el aparato sobre una superficie plana, seca y resistente al calor.

20. No almacene ni utilice el aparato al aire libre.

21. Guarde el aparato en un lugar seco para su almacenamiento y manténgalo fuera del alcance de los niños (dentro de su embalaje).

22. No introduzca nunca los dedos ni ningún otro objeto a través de las protecciones del ventilador cuando éste se encuentre en funcionamiento.

23. No utilice nunca el producto sin las protecciones del ventilador en su sitio. De otro modo, podrían producirse graves lesiones personales.
24. El aparato deberá estar montado completamente antes de su uso.
25. ¡ Tenga cuidado con el pelo largo! Éste podría quedar atrapado en el ventilador debido a la turbulencia de aire.
26. No dirija el flujo de aire hacia las personas durante un tiempo prolongado.
27. Asegúrese de desenchufar el ventilador de la toma de corriente antes de retirar la protección.

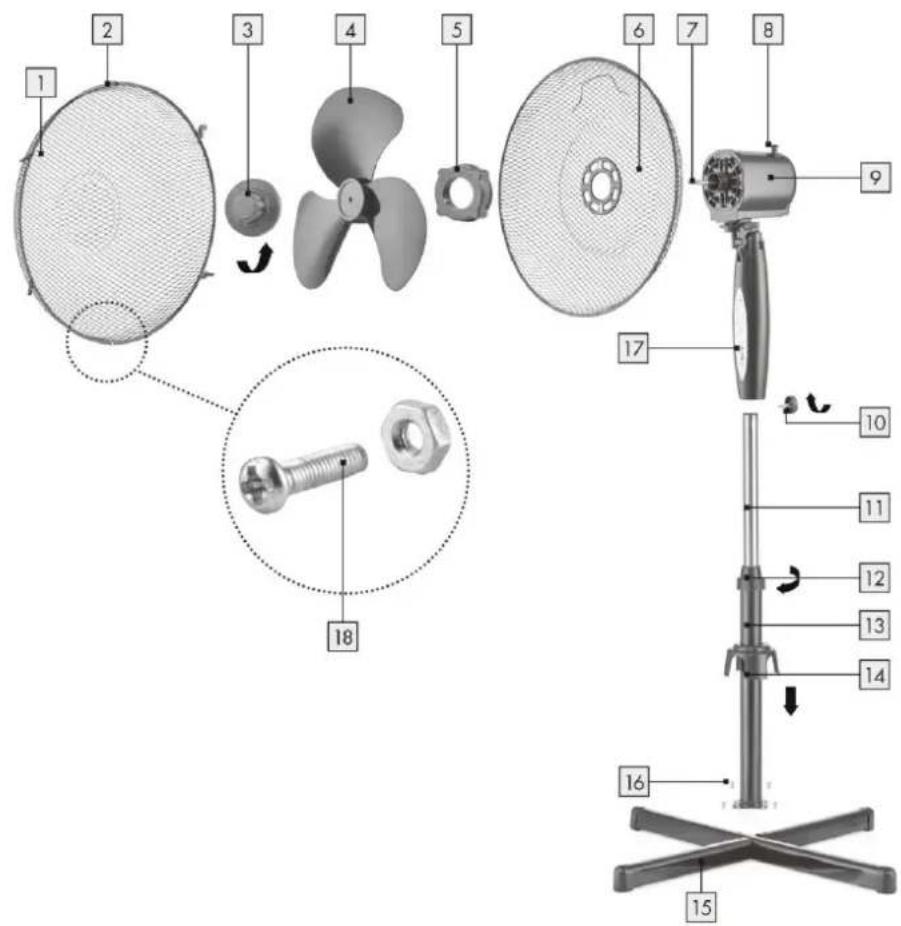

1. Rejilla frontal
2. Ganchos de sujeción
3. Tuerca de fijación de las aspas
4. Aspas del ventilador
5. Tuerca de fijación de la rejilla
6. Rejilla posterior
7. Eje del motor
8. Botón de oscilación
9. Motor
10. Tornillo de fijación
11. Tubo telescópico
12. Rosca de fijación de altura
13. Columna de soporte
14. Cubierta
15. Base de soporte
16. 4 tornillos
17. Panel de control
18. Tornillo y tuerca pequeñas

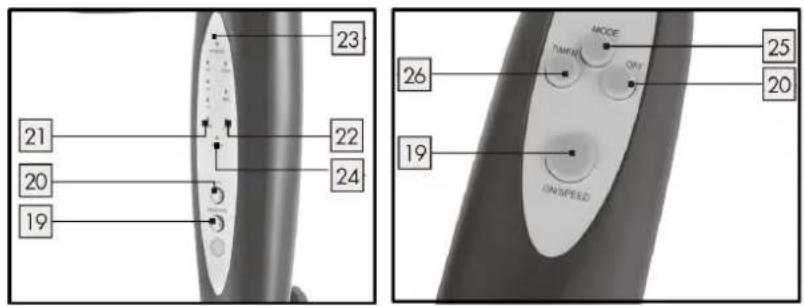

Panel de control/mando a distancia

1. Botón de encendido y velocidad
2. Botón de apagado
3. Indicadores de tiempo
4. Indicadores de velocidad
5. Indicador de encendido
6. Indicador de modo
7. Botón de modo
8. Botón del temporizador

23 21 20 19 22 24 MODE TAMOUNT OFF 25 26 19 ON/SPRING 20

Abra la tapa del compartimento de las pilas del mando a distancia. Coloque dos pilas AAA en el compartimento en el sentido indicado por los símbolos de la polaridad (+/-). Vuelva a colocar la tapa.

INSTRUCCIONES DE MONTAJE

**Ensamble correctamente siguiendo estas instrucciones cuando vaya a utilizarlo.

1. Montaje de la columna de soporte
2. Una las dos mitades de la base en forma de cruz.
3. Desatornille los cuatro tornillos de la base.

4. Acople la columna a la base y fjela bien con los cuatro tornillos.

5. Gire la rosca de fijación de la altura hasta sacarla de la columna de soporte. Ponga la cubierta sobre la base insertándola por la columna de soporte.

6. Vuelva a enroscar la rosca de fijación de la altura.

7. Ensamblaje completo

- Tire del tubo de telescópico hacia fuera y apriete la rosca de fijación de la altura.

- Encaje el cuerpo principal del ventilador al tubo telescópico y fjelo a este con el tornillo de fijación.

1. Montaje de la rejilla posterior

- Desenrosque la tuerca de fijación de las aspas y la tuerca de fijación de la rejilla del eje del motor.

- Encaje la rejilla posterior a los dos resaltes de la parte frontal del bloque del motor.

- Apriete la tuerca de fijación de la rejilla en sentido horario.

1. Montaje de las aspas

- Retire del eje su cubierta protectora negra. Inserte las aspas en el eje procurando encajarlas bien.

- Enrosque la tuerca de fijación de las aspas en el eje. Nota: La tuerca de fijación de las aspas debe apretarse en sentido antihorario.

1. Montaje de la rejilla frontal

- Abra todos los ganchos de sujeción a los lados de la rejilla frontal.

- Coloque correctamente la rejilla frontal poniendo la placa de posicionamiento sobre la parte superior de la rejilla posterior y empujándola hacia abajo.

- Desatornille la tuerca y el tornillo pequeños de la parte inferior de la rejilla frontal y atornille las dos rejillas con ellos.

- Asegure ambas rejillas cerrando los ganchos del borde exterior.

MODO DE EMPLEO

Pulse los botones del panel de control o del mando a distancia para elegir una función. Los ledes correspondientes se iluminarán.

1. Encendido/apagado

Pulse el botón «ON/SPEED» una vez para encender la unidad. La unidad empezará a funcionar en el modo normal a baja velocidad. Pulse el botón «OFF» para apagarla.

1. Ajuste de la velocidad

Cuando el aparato está encendido, continúe pulsando el botón «ON/SPEED» para seleccionar una velocidad baja, media o alta (las luces indicadoras correspondientes se iluminarán).

1. Oscilación

Para hacer oscilar el ventilador, empuje el botón de oscilación hacia abajo. Para detener la oscilación del ventilador, tire del botón de oscilación hacia arriba.

1. Ajuste de modo

Pulse el botón de modo para establecer el modo de funcionamiento:

Modo normal (indicador de modo: rojo)

Modo natural (indicador de modo: verde)

Modo de reposo (indicador de modo: apagado)

1) Normal: en este modo, el motor funciona a la velocidad seleccionada. Se puede pulsar el botón «ON/SPEED» para elegir una velocidad baja, moderada o alta.
2) Natural: en este modo se puede pulsar el botón «ON/SPEED» para elegir una velocidad baja, moderada o alta. El ventilador funcionará como sigue:

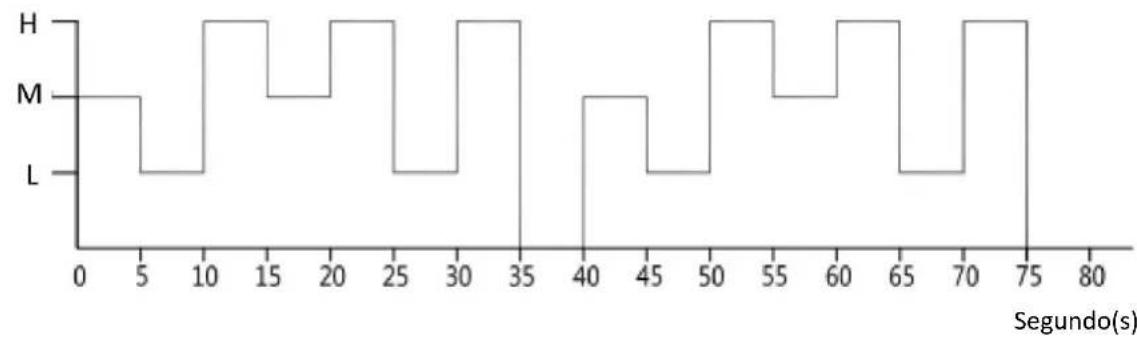

Modo natural a velocidad alta

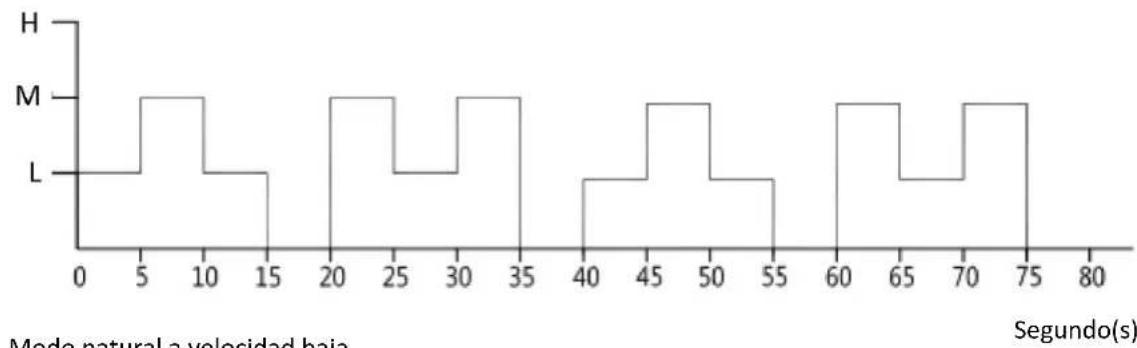

Modo natural a velocidad moderada

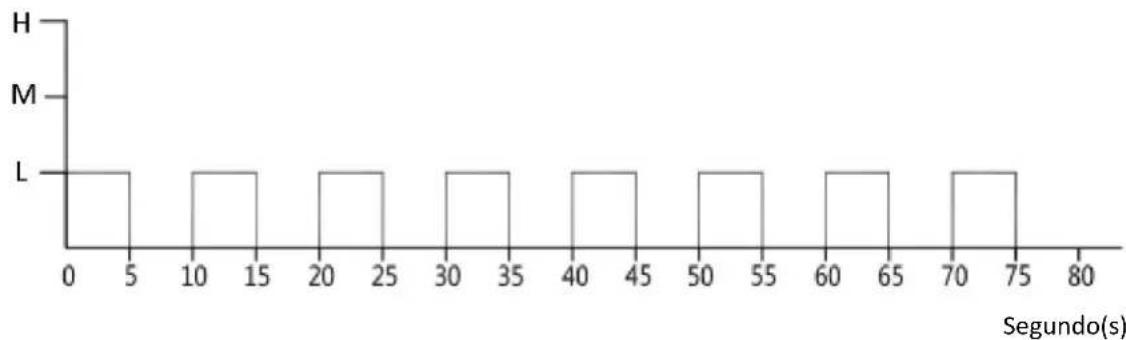

Modo natural a velocidad baja

3) Reposo: en este modo se puede pulsar el botón «ON/SPEED» para elegir una velocidad baja, moderada o alta. El ventilador funcionará como sigue:

a. A la velocidad alta: 30 minutos con un viento natural a velocidad elevada → 30 minutos de viento a velocidad media → viento natural continuo a velocidad baja
b. A la velocidad moderada: 30 minutos con un viento a velocidad media → viento natural continuo a velocidad baja
c. A la velocidad baja: viento natural continuo a velocidad baja

1. Función de tiempo

Pulse el botón del temporizador para establecer el tiempo de funcionamiento entre 0,5 y 7,5 horas (en incrementos de 0,5 h).

LIMPIEZA

1. Antes de reparar el ventilador y después de cada uso, apague el aparato y desconecte el cable de alimentación del enchufe de pared.
2. Nunca sumerja el aparato en agua (peligro de cortocircuito). Para limpiar el aparato, utilice solamente un paño húmedo y seque con cuidado. Antes de limpiarlo, desenchufe siempre el ventilador de la toma de pared.
3. Evite siempre que un exceso de polvo se acumule en la toma de salida y entrada de aire de la rejilla, y límpiela ocasionalmente con un cepillo seco o una aspiradora.

DATOS TÉCNICOS

Voltaje de operaciones: 220-240V \~ 50/60Hz

Consumo de poder: 45W

GARANTIA Y SERVICIO POSVENTA

Antes del suministro, nuestros aparatos se someten a un rigurosos control de calidad. Si a pesar de todos los cuidados surgieran desperfectos durante la producción o el transporte, le rogamos devuelva el aparato a su vendedor. Adicionalmente a los derechos legales estatutarios, el comprador posee la opción de reclamación de acuerdo con los términos de la siguiente garantía:

Para el aparato adquirido otorgamos 2 años de garantía partiendo de la fecha de venta. Todos los defectos producidos por el uso indebido del aparato, y las averías debidas a intervenciones y reparaciones por parte de terceros, o el montaje de piezas de repuestos no originales, no están cubiertos por esta garantía. Guarde siempre la factura, sin ella no pdrá reclamar ningún tipo de garantía. Nos no será responsable de daños materiales o lesiones personales causadeas de un mal uso del aparato o si las instrucciones de seguridad no han sido seguidas correctamente. Nos declina cualquier responsabilidad por daños derivados de no seguir las instrucciones de uso correctamente. Daños en el acceso teorías no significa libre de sustitución automática del aparato completo. En dichos, consulte el servicio al cliente. Los vidrios rotos o rotura de piezas de plástico están siempre sujetas a pago. Los defectos de los consumibles o piezas susceptibles a desgaste, así como la limpieza, mantenimiento o la sustitución de dichas piezas no están cubiertas por la garantía y por lo tanto, se deben pagar.

RESPETE EL MEDIO AMBIENTE

Reciclaje – Directiva Europea 2012/19/UE

Este símbolo indica que el producto no debe desecharse con otros residuos domésticos. Para evitar posibles daños al medioambiente o a la salud humana derivados de la eliminación descontrolada de residuos, recicle de manera responsable para promover la reutilización sostenible de los recursos

materiales. Para devolver su aparato usado, utilice los sistemas de devolución y recogida o contacte con el minorista al que compró el producto. Ellos pueden enviar este producto para su reciclaje medioambientalmente seguro.

LA PILA DEBE SER RECICLADA O DESECHADA DE FORMA ADECUADA. NO LA ABRA. NO LA

TIRE AL FUEGO NI LA CORTOCIRCUITE.

Electroactiva

Calle Huelva, 6

28343 - Valdemoro - Madrid - España

0034 918 762 026

Información de ERP (ES)

El proveedor: Electroactiva

Calle Huelva, 6

28343 - Valdemoro - Madrid - España

0034 918 762 026

Declara que el producto que se detalla a continuación:

Requisitos de información

Información para identificar la FN-122397.2 a la que se refiere la información [Ventilador de pedesta]
Descripción	Símbolo	Valor	Unidad
Caudal máximo del ventilador	F	54,30	m^3/min
Entrada de potencia del ventilador	P	39,00	W
Valor de servicio	SV	1,39	(m^3/min)/W
Consumo de potencia en espera	P_SB	0,42	W
Nivel de ruido del ventilador	LWA	53,29	dB(A)
Velocidad máxima del aire	c	3,24	metros/s
Medición estándar del valor de servicio	IEC 60879:1986 (corr. 1992)
Datos de contacto para obtener más información	Electroactiva Calle Huelva, 6 28343 - Valdemoro – Madrid – España 0034 918 762 026

Cumple los requisitos de las directivas del Consejo:

REGLAMENTO DE LA COMISIÓN (UE) N.º 206/2012 del 6 de marzo de 2012 y enmienda REGLAMENTO DE LA COMISIÓN (UE) 2016/2282 que implementa la Directiva 2009/125/CE del Parlamento Europeo y del Consejo en relación con los requisitos de ecodiseño para equipos de aire acondicionado y ventiladores

Consulte el manual de instrucciones que se adjunta al aparato para obtener información para los consumidores sobre la instalación, el uso y el mantenimiento del producto, así como información sobre RAEE.
