MANUAL DE UTILIZADOR FN122397 Emerio

Manual de instruções – Português ...... - 41 -

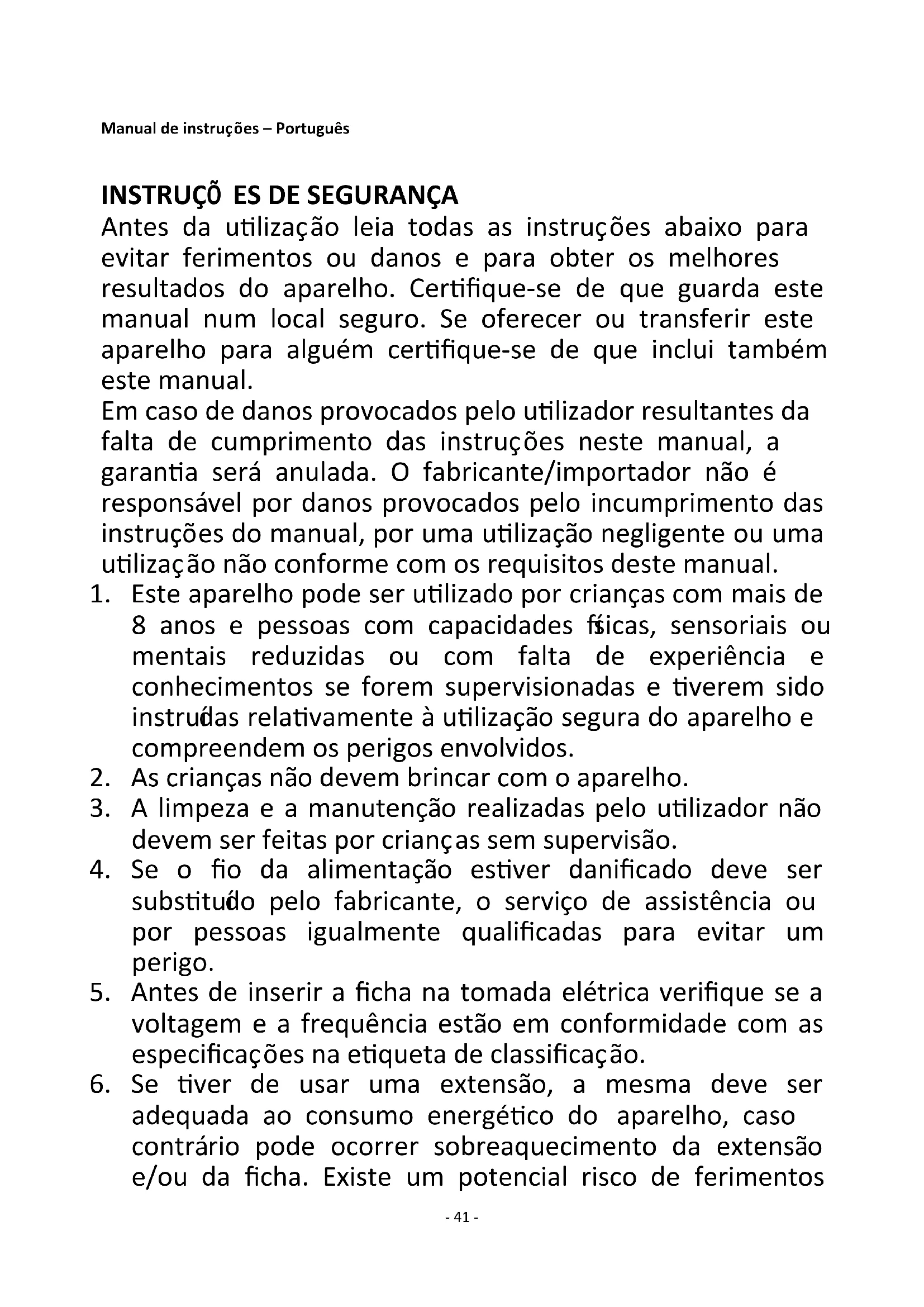

INSTRUÇÃO ES DE SEGURANÇA

Antes da utilização leia todas as instruções abaixo para evitar ferimentos ou danos e para obter os melhores resultados do aparelho. Certifique-se de que guarda este manual num local seguro. Se oferecer ou transferir este aparelho para alguém certifique-se de que inclui também este manual.

Em caso de danos provocados pelo utilizador resultantes da falta de cumprimento das instruções neste manual, a garantia será anulada. O fabricante/importador não é responsável por danos provocados pelo incumprimento das instruções do manual, por uma utilização negligente ou uma utilização não conforme com os requisitos deste manual.

1. Este aparelho pode ser utilizado por crianças com mais de 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos se forem supervisionadas e tiverem sido instruádas relativamente à utilização segura do aparelho e compreendem os perigos envolvidos.

2. As crianças não devem brincar com o aparelho.

3. A limpeza e a manutenção realizadas pelo utilizador não devem ser feitas por crianças sem supervisão.

4. Se o fio da alimentação estiver danificado deve ser substituído pelo fabricante, o serviço de assistência ou por pessoas igualmente qualificadas para evitar um perigo.

5. Antes de inserir a ficha na tomada elétrica verifique se a voltagem e a frequência estão em conformidade com as especificações na etiqueta de classificação.

6. Se tiver de usar uma extensão, a mesma deve ser adequada ao consumo energético do aparelho, caso contrário pode ocorrer sobreaquecimento da extensão e/ou da ficha. Existe um potencial risco de ferimentos

devido ao perigo de tropeçar na extensão. Tenha cuidado para evitar situações perigosas.

1. Desligue a ficha da tomada quando o aparelho não estiver a ser utilizado e antes de proceder à limpeza.

2. Certifique-se de que o fio da alimentação não fica pendurado sobre extremidades afiadas e mantenha-no afastado de objetos quentes e chamas livres.

3. Não mergulhe o aparelho ou a ficha em água ou outros líquidos. Constitui uma ameaça à vida devido ao choque elétrico!

4. Para retirar a ficha da tomada, puxe pela ficha. Não puxe pelo fio da alimentação.

5. Não toque no aparelho se ele cair na água. Retire a ficha da tomada, desligue o aparelho e entregue-o num centro de assistência ao cliente autorizado para reparação.

6. Não ligue ou desligue o aparelho da tomada elétrica com as mãos molhadas.

7. Nunca tente abrir a caixa do aparelho ou reparar o aparelho sozinho. Isto pode provocar um choque elétrico.

8. Nunca deixe o aparelho sem supervisão durante a utilização.

9. Este aparelho não está concebido para utilização comercial.

10. Não utilize o aparelho para outros fins para além da utilização prevista.

11. Não enrole o fio em redor do aparelho e não o dobre.

12. Mantenha o aparelho afastado da humidade e proteja-o contra salpicos.

13. Utilize o aparelho numa superfície plana, seca e resistente ao calor.

14. Não guarde ou opere o aparelho ao ar livre.

15. Mantenha o aparelho num local seco para armazenamento, inacessível a crianças (na sua embalagem).

16. Nunca coloque os dedos ou outros objetos através das proteções da ventoinha quando a ventoinha estiver a funcionar.

17. Nunca coloque o produto em funcionamento sem as proteções da ventoinha instaladas, uma vez que podem ocorrer ferimentos graves.

18. O aparelho deve ser montado completamente antes da utilização.
19. Tenha cuidado com os cabelos compridos! Podem ser apanhados pela ventoinha devido à turbulência do ar.
20. Não vire o fluxo de ar para as pessoas durante muito tempo.
21. Certifique-se de a ventoinha está desligada da tomada antes de remover a proteção.

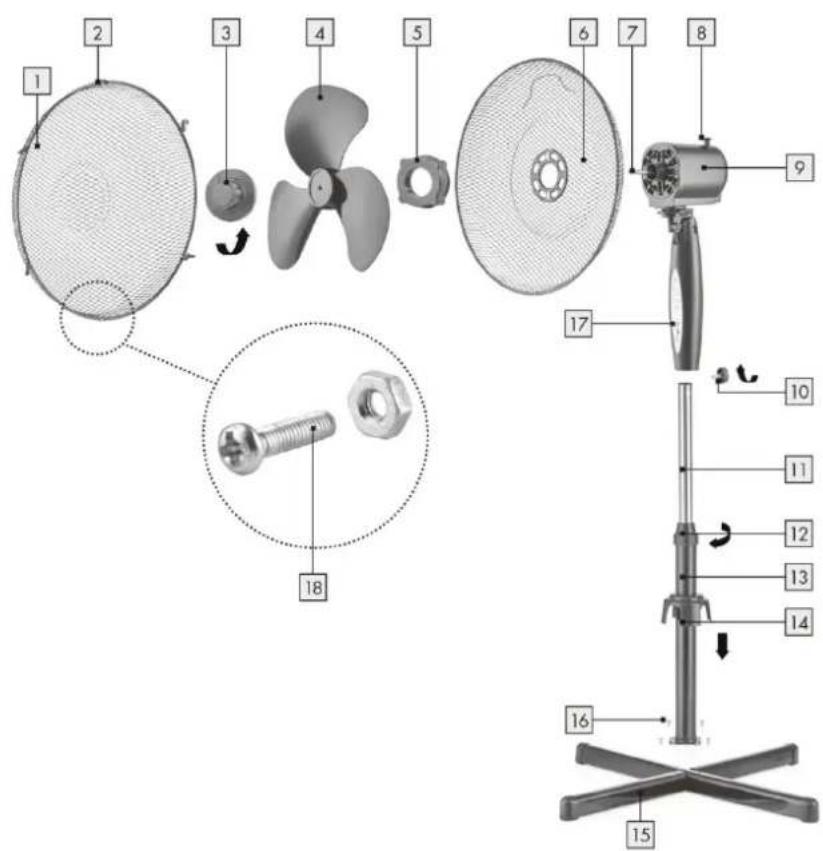

DESCRIÇÃO DOS COMPONENTES

1. Proteção dianteira
2. Clipes de bloqueio
3. Parafuso de aperto da lâmina
4. Lâmina da ventoinha
5. Parafuso de aperto da proteção
6. Proteção traseira
7. Eixo do motor
8. Botão de oscilação
9. Motor
10. Parafuso de aperto
11. Tubo de regulação da altura
12. Conjunto de aperto
13. Eixo vertical
14. Peça de cobertura
15. Base estável
16. 4 parafusos
17. Painel de controlo
18. Porca pequena e parafuso

1. Botão de ligar e da velocidade
2. Botão de desligar
3. Indicadores do temporizador
4. Indicadores da velocidade
5. Indicador da energia
6. Indicador do modo
7. Botão do modo
8. Botão do temporizador

23 21 20 19 22 24 MODE TIME OFF ONSPED 25 26 20 19

COLOCAÇÃO DAS PILHAS

Abra a tampa do compartimento das pilhas na parte traseira do telecomando. Coloque duas pilhas AAA no compartimento, conforme indicado pelos símbolos da polaridade (+/-). Volte a inserir a tampa.

INSTRUÇÃO ES DE MONTAGEM

** Quando utilizar monte corretamente pela ordem seguinte.

1. Monte o suporte

2. Ligue as duas peças da base em cruz.

3. Desenrosque os quatro parafusos da base.
4. Fixe o eixo vertical na base e fixe-o com firmeza com os quatro parafusos.
5. Rode o conjunto de aperto para fora do eixo vertical. Coloque a peça de cobertura na base através do eixo vertical.

6. Volte a colocar o conjunto de aperto.

7. Montagem do conjunto

- Puxe o tubo de regulação da altura para fora e aperte o conjunto de aperto.

- Ligue o corpo principal da ventoinha e o tubo de regulação da altura através do parafuso de aperto e depois fixe-os.

1. Montagem da grelha traseira

- Desenrosque o parafuso de aperto da lâmina e o parafuso de aperto da proteção do eixo do motor.

- Fixe a proteção traseira nos dois pilares do invólucro dianteiro do motor.

- Enrosque bem o parafuso de aperto da proteção no sentido dos ponteiros do relógio.

1. Montagem da lâmina da ventoinha

- Retire a cobertura protetora preta do eixo para fora. Insira a lâmina da ventoinha no eixo certificando-se de que a lâmina encaixa devidamente.

- Aperte o parafuso da lâmina no eixo. Nota: O parafuso da lâmina deve ser apertado no sentido inverso ao dos ponteiros do relógio.

1. Montagem da grelha dianteira

- Abra todos os clipes de bloqueio nas partes laterais da proteção dianteira.

- Coloque a proteção dianteira na posição alinhando a placa de localização na parte superior da proteção traseira e puxe para baixo.

- Desenrosque a porca pequena e o parafuso na parte inferior da grelha dianteira e, de seguida, utilize-os para apertar as duas proteções.

- Fixe as duas proteções fechando os clipes na borda exterior.

FUNCIONAMENTO

Prima os botões no painel de controlo ou os botões no telecomando para escolher a função desejada. Os LED indicadores correspondentes acendem em conformidade.

1. Função de ligar/desligar

Prima o botão "LIGAR/VELOCIDADE" uma vez para ligar a unidade. A unidade começa a funcionar em modo normal a baixa velocidade.

Prima o botão "DESLIGAR" para desligar a unidade.

1. Função da velocidade

Quando o aparelho estiver ligado continue a premir o botão “LIGAR/VELOCIDADE” para definir a velocidade do vento entre baixa, média, alta, indicada através das luzes da velocidade que se vão acendendo.

1. Oscilação

Para ativar a oscilação da cabeça da ventoinha puxe o manpulo de oscilação para baixo. Para desativar a oscilação da cabeça da ventoinha puxe o manpulo de oscilação para cima.

1. Função de modo

Prima o botão de modo para definir o modo de funcionamento desejado:

Modo Normal (indicador do modo: vermelho)

Modo Natural (indicador do modo: verde)

Modo de Suspensão (indicador do modo: desligado)

1) Normal: neste modo, o motor funciona à velocidade predefinida. Pode premir o botão "LIGAR/VELOCIDADE" para escolher a velocidade Baixa/Média/Alta.

2) Natural: neste modo pode premir o botão “LIGAR/VELOICDADE” para escolher a velocidade Baixa/Média/Alta. A ventoinha funcionará da seguinte forma:

Modo natural velocidade alta

Modo Natural velocidade média

Segundo(s)

Modo Natural velocidade baixa

Segundo(s)

Segundo(s)

3) Suspensão: neste modo pode premir o botão “LIGAR/VELOICDADE” para escolher a velocidade Baixa/Média/Alta. A ventoinha funcionará da seguinte forma:

a. Na velocidade alta: 30 minutos de vento natural alto → 30 minutos de vento natural médio → vento natural contínuo baixo
b. Na velocidade média: 30 minutos de vento natural médio → vento natural contínuo baixo
c. Na velocidade baixa: vento natural contínuo baixo

1. Função do temporizador

Prima o botão do temporizador para definir o tempo de funcionamento desejado desde 0,5h a 7,5 (incrementos de 0,5h).

LIMPEZA

1. Antes de fazer manutenção à ventoinha e após cada utilização desligue o aparelho e retire o fio da alimentação da tomada.
2. Nunca mergulhe o aparelho em água (perigo de curto-circuito). Para proceder à limpeza do aparelho utilize apenas um pano húmido e seque-o cuidadosamente. Retire sempre a ficha da tomada primeiro.
3. Tenha cuidado para que não se forme demasiado pó na grelha de entrada e saída de ar e limpe-a cuidadosamente com uma escova seca ou um aspirador.

CARACTERÍSTICAS TÉCNICAS

Voltagem de funcionamento: 220-240V \~ 50/60Hz

Consumo de energia: 45W

GUARANTIA E SERVIÇO AO CLIENTE

Antes da entrega nossos aparelhos são submetidos a rigoroso controlo de qualidade. Se, não obstante todo cuidado, ocorrerem danos durante a produção ou transporte, por favor devolve o aparelho ao seu fornecedor. Além de direitos legais obrigatórios, o comprador tem a opção de reclamar nos termos da seguinte garantia: Para o aparelho comprado nós fornecemos 2 anos de garantia, com início a partir do dia da venda. Se você tem um produto com defeito, pode ir directamente para o ponto de venda.

Defeitos que surgem devido ao manuseio inadequado do aparelho e mau funcionamento devido a intervenções e reparações por parte de terceiros ou a instalação de peças não originais não são abrangidas por esta garantia. Sempre mantenha o seu recibo, sem o recibo você não pode reivindicar qualquer forma de garantia. Os danos causados por não seguir o manual de instruções, vai levar ao anulamento da garantia, se isso resultar em danos, então nós não teremos qualquer responsabilidade. Nem nos podemos responsabilizar por danos materiais ou danos pessoais causados pelo uso indevido, se o manual de instruções não for correctamente seguido. Danos nos acessórios não significam a substituição de todo o aparelho. Nesse caso, entre em contacto com nosso departamento de atendimento. A quebra de vidro ou quebra de peças plásticas fica sempre sujeita a uma taxa. Defeitos para consumíveis ou peças sujeitas ao desgaste, bem como a limpeza, manutenção ou substituição das referidas peças não estão cobertas pela garantia e devem ser pagas.

ELIMINAÇÃO ECOLÓ GICA

Reciclagem – Diretiva Europeia 2012/19/UE

Esta marcação indica que este produto não deve ser eliminado com outros resíduos domésticos.

Para evitar possíveis perigos para o ambiente ou a saúde pública devido à eliminação descontrolada de resíduos, faça uma reciclagem responsável para promover a reutilização

sustentável dos recursos materiais Para devolver o seu dispositivo usado use os sistemas de devolução e recolha ou contacte o revendedor onde adquiriu o produto. Eles podem receber este produto para uma reciclagem ambientalmente segura.

A PILHA DEVE SER DEVIDAMENTE RECICLADA OU ELIMINADA NÃO ABRIR. NÃO ELIMINAR

NO FOGO, NEM PROVOCAR UM CURTO-CIRCUITO.

Electroactiva

Calle Huelva, 6

28343 - Valdemoro – Madrid – España

0034 918 762 026

Informações do PRE (PT)

Fornecedor: Electroactiva

Calle Huelva, 6

28343 - Valdemoro – Madrid – España

0034 918 762 026

Declaro que o produto indicado abaixo:

Requisitos de informação

Informação para identificar o FN-122397.2 ao qual a informação diz respeito [Ventoinha vertical]
Descrição	Símbolo	Valor	Unidade
Débito de ar máximo da ventoinha	F	54,30	m^3/min
Potência absorvida	P	39,00	W
Valor do serviço	SV	1,39	(m^3/min)/W
Consumo energético de reserva:	P_SB	0,42	W
Nível de potência sonora da ventoinha	L_WA	53,29	dB(A)
Velocidade máxima do ar	c.	3,24	metros/seg
Padrão de medição para o valor do serviço	IEC 60879:1986 (corr. 1992)
Dados para contacto para obtenção de informações adicionais	Electroactiva Calle Huelva, 6 28343 - Valdemoro – Madrid – España 0034 918 762 026

Satisfaz os requisitos das Diretivas do Conselho

REGULAMENTO DA COMISSÃO (UE) N.º 206/2012 de 6 de março de 2012 e REGULAMENTO DA COMISSÃO retificativo (UE) 2016/2282 que implementa a Diretiva 2009/125/CE do Parlamento Europeu e do Conselho relativa aos requisitos de concepção ecológica de ar condicionados e ventoinhas para conforto.

No que respeita às informações para os consumidores relacionadas com a instalação, utilização e manutenção do produto, informações relativas a resíduos de equipamentos elétricos e eletrónicos (REEE), verifique o manual de instruções fornecido com a embalagem.
