MANUAL DE USUARIO CFT6105S1 CANDY

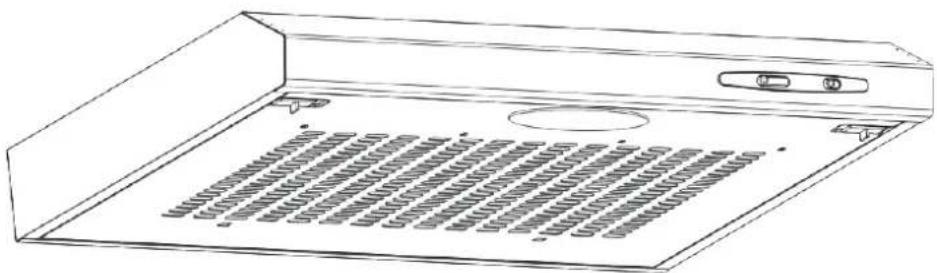

Campana extractora Manual de instrucciones

1 Instrucciones de seguridad
2....Instalación
3.....Empezar a usar la campana extractora
4 Solución de problemas
5....Mantenimiento y limpieza
6.....Protección del medio ambiente

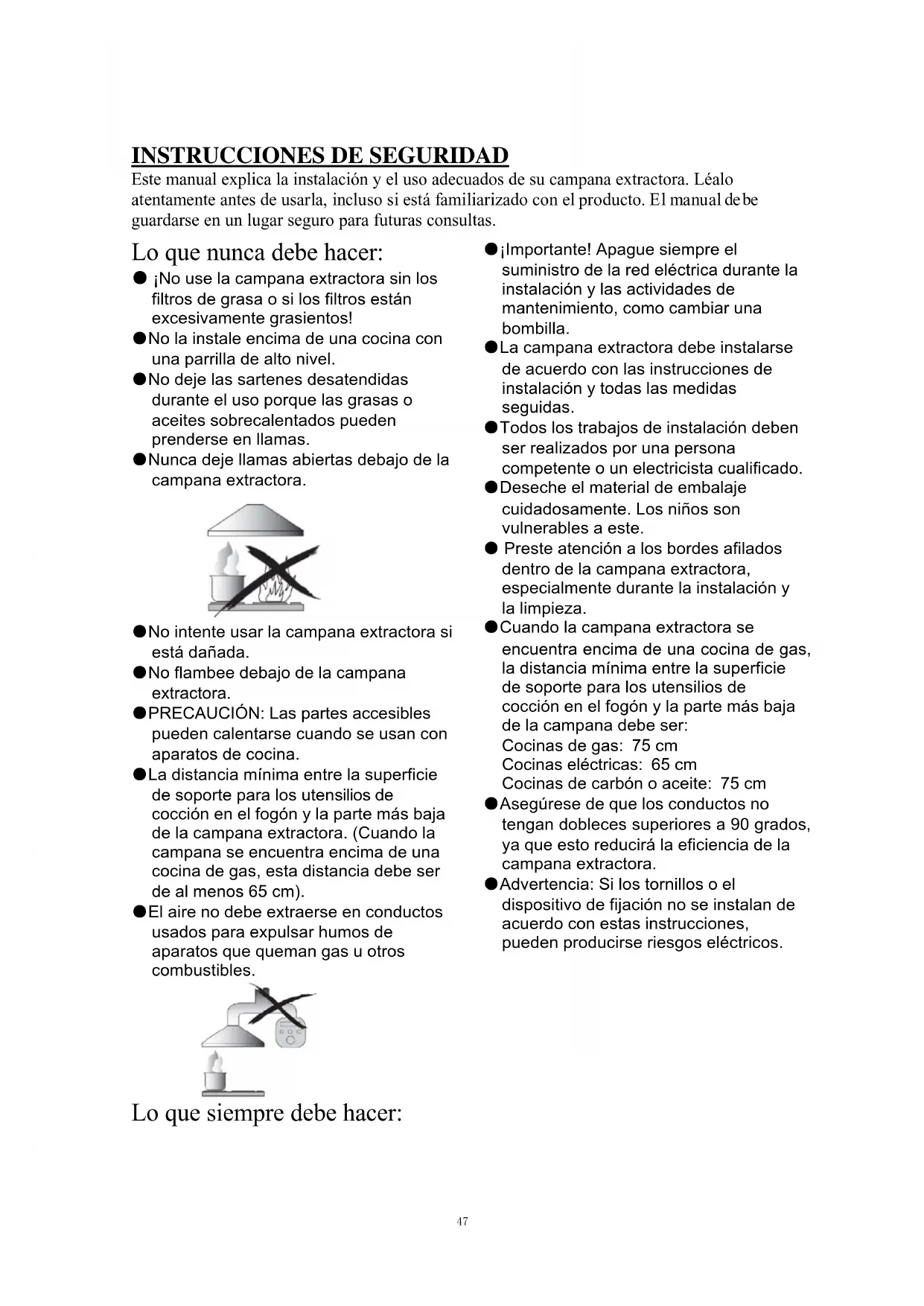

INSTRUCCIONES DE SEGURIDAD

Este manual explica la instalación y el uso adecuados de su campana extractora. Léalo atentamente antes de usarla, incluso si está familiarizado con el producto. El manual debe guardarse en un lugar seguro para futuras consultas.

Lo que nunca debe hacer:

• ¡No use la campana extractora sin los filtros de grasa o si los filtros están excesivamente grasientos!
• No la instale encima de una cocina con una parrilla de alto nivel.
• No deje las sartenes desatendidas durante el uso porque las grasas o aceites sobrecalentados pueden prenderse en llamas.
• Nunca deje llamas abiertas debajo de la campana extractora.

• No intente usar la campana extractora si está dañada.
• No flambee debajo de la campana extractora.
• PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usan con aparatos de cocina.
  ● La distancia mínima entre la superficie de soporte para los utensilios de cocción en el fogón y la parte más baja de la campana extractora. (Cuando la campana se encuentra encima de una cocina de gas, esta distancia debe ser de al menos 65 cm).
• El aire no debe extraerse en conductos usados para expulsar humos de aparatos que queman gas u otros combustibles.

Lo que siempre debe hacer:

• ¡Importante! Apague siempre el suministro de la red eléctrica durante la instalación y las actividades de mantenimiento, como cambiar una bombilla.
  ● La campana extractora debe instalarse de acuerdo con las instrucciones de instalación y todas las medidas seguidas.
• Todos los trabajos de instalación deben ser realizados por una persona competente o un electricista cualificado.
• Deseche el material de embalaje cuidadosamente. Los niños son vulnerables a este.
• Preste atención a los bordes afilados dentro de la campana extractora, especialmente durante la instalación y la limpieza.
• Cuando la campana extractora se encuentra encima de una cocina de gas, la distancia mínima entre la superficie de soporte para los utensilios de cocción en el fogón y la parte más baja de la campana debe ser: Cocinas de gas: 75 cm Cocinas eléctricas: 65 cm Cocinas de carbón o aceite: 75 cm
• Asegúrese de que los conductos no tengan dobleces superiores a 90 grados, ya que esto reducirá la eficiencia de la campana extractora.
• Advertencia: Si los tornillos o el dispositivo de fijación no se instalan de acuerdo con estas instrucciones, pueden producirse riesgos eléctricos.

Lo que siempre debe hacer:

• Coloque siempre tapas en ollas y sartenes cuando cocine en una cocina de gas.
• Cuando se encuentre en el modo de extracción, la campana extractora estará extrayendo el aire de la habitación. Asegúrese de que se estén observando las medidas de ventilación adecuadas. La campana extractora elimina los olores de la habitación, pero no el vapor.
  ● La campana extractora es solo para uso doméstico.

• Si el cable de alimentación presenta daños, debe ser sustituido por el fabricante, por un técnico cualificado o por cualquier persona autorizada para evitar cualquier peligro.
• Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos previos, siempre y cuando previamente hayan recibido la supervisión y las instrucciones necesarias para utilizar el aparato de forma segura y comprendan los riesgos que implica. Los niños no deben jugar con este electrodoméstico. Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión.

- Advertencia: Antes de obtener acceso a los terminales, todos los circuitos de suministro deben estar desconectados.

Lo que siempre debe hacer:

●Precaución: El electrodoméstico y sus accesorios se pueden calentar durante el uso. Trate de evitar tocar los elementos de calentamiento. Los niños menores de 8 años deben mantenerse alejados a menos que estén bajo supervisión permanente.
● La habitación debe estar adecuadamente ventilada cuando la campana extractora se usa al mismo tiempo que electrodomésticos que quemen gas u otros combustibles.
- Existe un riesgo de incendio si la limpieza no se lleva a cabo de acuerdo con las instrucciones.
- Deben cumplirse las normativas relativas a la extracción de aire.
●Limpie su electrodoméstico periódicamente siguiendo el método indicado en el capítulo MANTENIMIENTO.
- Por razones de seguridad, use solo tornillos de fijación o montaje del tamaño recomendado en este manual de instrucciones.
- En cuanto a los detalles sobre el método y la frecuencia de limpieza, consulte la sección de mantenimiento y limpieza en el manual de instrucciones.
● Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión.
- Cuando la campana extractora y los electrodomésticos que funcionan con energía que no sea electricidad están funcionando simultáneamente, la presión negativa en la habitación no debe superar los 4 Pa (4 x 10-5 bar).
●ADVERTENCIA: Peligro de incendio: no almacene artículos sobre las superficies de cocción.
● No utilice un limpiador a vapor.
● NUNCA intente apagar un incendio con agua; debe apagar el aparato y cubrir posteriormente la llama, p. ej., con una tapa o una manta contra incendios.

INSTALACIÓN

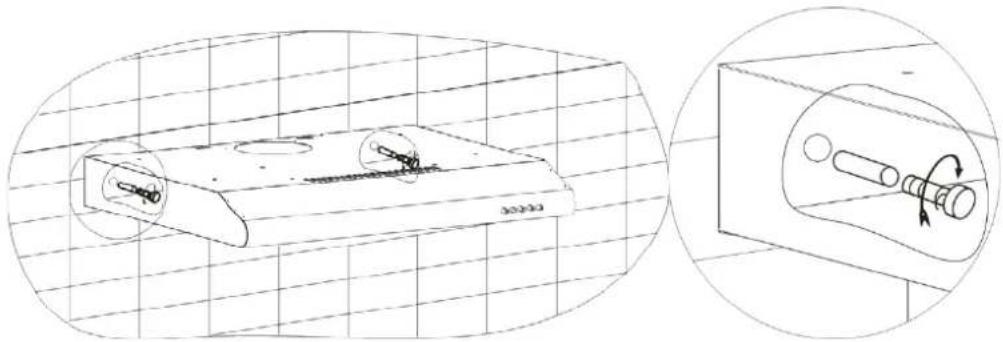

A. INSTALACIÓN (Montaje en pared)

(1) Decida la ubicación de los agujeros para fijar la campana extractora.
(2) Monte la campana extractora en la pared con 4 tornillos (4 x 30mm).

500 mm

Campana extractora de 60 cm

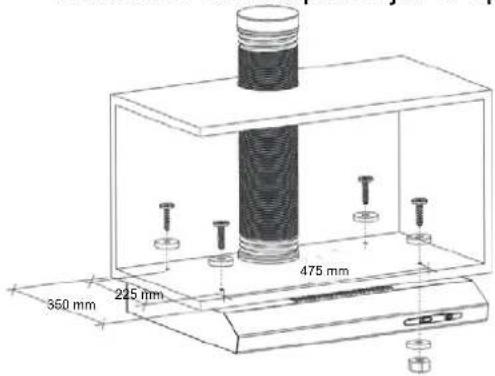

B. INSTALACIÓN (Montaje en armario)

(1) Monte la campana extractora en el armario con 4 tornillos (4 x 35mm), 4 tuercas y arandelas planas. Fije la campana en el armario pasando 4 tornillos y 4 arandelas planas desde la parte superior del armario a la campana extractora. Luego, dentro de la campana extractora, pase la arandela plana y la tuerca a través del tornillo para fijar el aparato en el armario.

350 mm 225 mm 475 mm

Campana extractora de 60 cm

Aviso: Hay 2 métodos de ventilación, que incluyen "ventilación horizontal" y "ventilación vertical". Preste atención al método de ventilación durante la instalación.

Ventilación horizontal: Vea la Figura 4A, use la tapa para sellar la salida en la parte superior, luego el aire puede ser ventilado desde atrás.

Ventilación vertical: Vea la Figura 4B, use la tapa para sellar la salida en la parte posterior, luego el aire puede ser ventilado desde arriba.

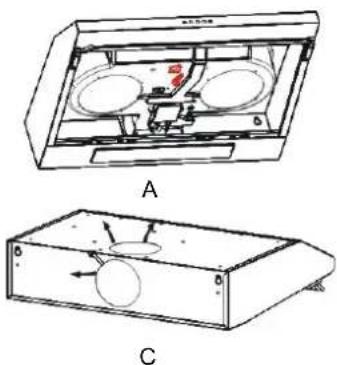

Configuración de la ventilación de aire

Ventilación de aire exterior: Gire el ajustador a la posición exterior (fig. 5A), instale el canal de salida, encienda la campana extractora y, a continuación, el aire se ventilará por la salida exterior.

Ventilación de aire interior: Gire el ajustador a la posición interior (fig. 5B), instale la tapa de la salida, encienda la campana extractora y, a continuación, el aire se puede ventilar por la salida interior.

Por razones de seguridad, use solo tornillos de fijación o montaje del tamaño recomendado en este manual de instrucciones.
Si los tornillos o el dispositivo de fijación no se instalan de acuerdo co n es tas i instrucciones, pueden producirse riesgos eléctricos.

Empezar a usar la campana extractora

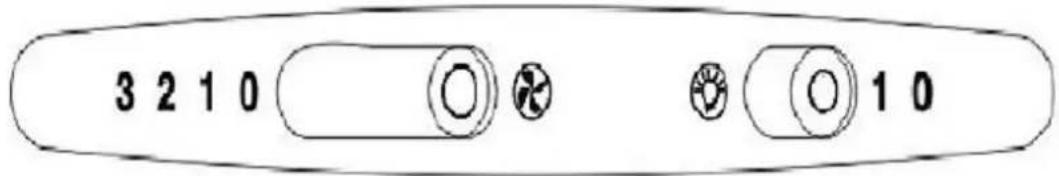

Conmutador

Hay 3 velocidades para el motor y un interruptor de encendido y apagado para la luz. Deslice el interruptor para su funcionamiento.

Funcionamiento del motor

0- Apagado

1- Configuración de potencia baja
2- Configuración de potencia media
3- Configuración de potencia alta

Funcionamiento de la luz

0- Apagado
1- Encendido

3 2 1 0 1 0

RESOLUCIÓN DE PROBLEMAS

Fallo	Causa posible	Solución
La luz está encendida, pero el motor no funciona	Interruptor del ventilador apagado	Seleccione una posición para el interruptor del ventilador.
	Fallo del interruptor del ventilador	Póngase en contacto con el centro de asistencia técnica.
	Fallo del motor	Póngase en contacto con el centro de asistencia técnica.
La luz no funciona, el motor no funciona	Han saltado los fusibles de la casa	Restablezca/Reemplace los fusibles.
	Cable de alimentación suelto o desconectado	Vuelva a ajustar el cable a la toma de corriente.Encienda la toma de corriente.
Fuga de aceite	La válvula de una vía y la salida no están herméticamente selladas	Desmonte la válvula de una vía y selle con un sellador.
	Fuga en la conexión del tubo de salida y la cubierta	Desmonte el tubo de salida y séllelo.
Las luces no funcionan	Globos rotos/defectuosos	Sustituya los globos siguiendo estas instrucciones.
Succión insuficiente	La distancia entre la campana extractora y el gas está demasiado lejos	Vuelva a colocar la campana extractora a la distancia correcta.
La campana extractora se inclina	El tornillo de fijación no está lo suficientemente ajustado	Apriete el tornillo de suspensión y coloque la campana en posición horizontal.

NOTA:

Cualquier reparación eléctrica de este electrodoméstico debe cumplir con las leyes locales, estatales y federales. Póngase en contacto con el centro de

asistencia técnica si tiene alguna duda antes de realizar cualquiera de los pasos anteriores. Desconecte siempre la unidad de la fuente de alimentación cuando abra la

unidad.

MANTENIMIENTO Y LIMPIEZA

Precaución:

- Antes de llevar a cabo el mantenimiento o la limpieza, la campana extractora debe estar desconectada de la fuente de alimentación principal. Asegúrese de que la campana extractora esté desconectada de la toma de pared y que se haya retirado el enchufe.

- Las superficies externas son susceptibles a rasguños y abrasiones, por lo tanto, siga las instrucciones de limpieza para garantizar que se obtenga el mejor resultado posible sin daños.

GENERAL

La limpieza y el mantenimiento se deben llevar a cabo con el aparato frío, especialmente durante la limpieza. Evite dejar sustancias alcalinas o ácidas (jugo de limón, vinagre, etc.) en las superficies.

ACERO INOXIDABLE

El acero inoxidable debe limpiarse de forma regular (por ejemplo, semanalmente) para garantizar una larga vida útil. Séquelo con un paño suave y limpio. Se puede usar un detergente específico para acero inoxidable.

NOTA:

Asegúrese de que la limpieza se realice siguiendo la trama del acero inoxidable para evitar que aparezcan los antiestéticos patrones de rayado cruzado.

SUPERFICIE DEL PANEL DE CONTROL

El panel de control incrustado se puede limpiar con agua tibia con jabón. Asegúrese de que el paño esté limpio y bien escurrido antes de limpiarlo. Use un paño suave y seco para eliminar el exceso de humedad que queda después de la limpieza.

Importante

Use detergentes neutros y evite el uso de productos químicos de limpieza agresivos, detergentes domésticos fuertes o productos que contengan abrasivos, ya que esto afectará a la apariencia del electrodoméstico y posiblemente eliminará cualquier impresión estética en el panel de control y anulará la garantía del fabricante.

FILTROS DE MALLA PARA LA GRASA

Los filtros se pueden limpiar a mano. Empápelos durante aproximadamente 3 minutos en agua con un detergente antigrasa y luego cepíllelos suavemente con un cepillo suave. No aplique demasiada presión, evite dañarlos. (Deje que se sequen de forma natural pero alejados de la luz directa del sol)

Los filtros deben lavarse separados de la vajilla y los utensilios de cocina. Se aconseja no utilizar agente enjuagante.

- Extraiga los filtros como se muestra en la imagen siguiente.

- No use un detergente abrasivo, ya que dañará la campana.

INSTALACIÓN DE LOS FILTROS DE MALLA PARA LA GRASA

• Para instalar los filtros, siga los siguientes cuatro pasos.
• Posicione el filtro en las ranuras de la parte posterior de la campana.
• Presione el botón del agarre del filtro.
• Suelte el agarre una vez que el filtro se ajuste en una posición de descanso.
• Repita este proceso para instalar todos los filtros.

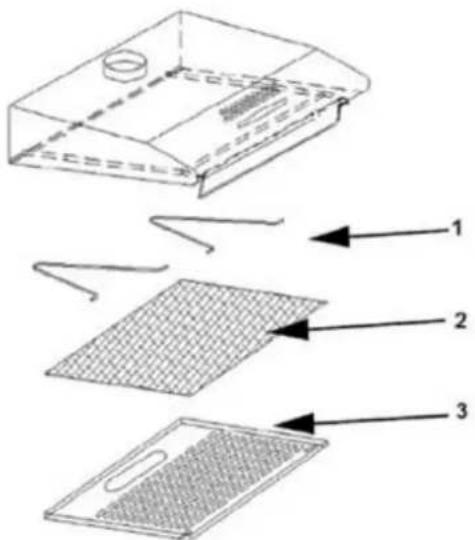

FILTRO DE CARBONO

El filtro de carbono activado se puede usar para atrapar los olores. Normalmente, el filtro de carbono activado debe cambiarse a los tres o seis meses, según sus hábitos de cocina. El procedimiento de instalación del filtro de carbono activado es el siguiente.

1. Retire el filtro para la grasa.
2. Coloque el filtro de carbono sobre el filtro para la grasa.
3. Fije el filtro de carbono correctamente ajustado con el pequeño cable de acero.
4. Vuelva a instalar el filtro para la grasa.
5. Use filtros de carbono solo para el modo de recirculación.

3 Filtro para la grasa

NOTA:

• Asegúrese de que el filtro esté bloqueado de forma segura. De lo contrario, se aflojaría y causaría daños.
• Cuando el filtro de carbono activado esté conectado, la potencia de succión disminuirá.

SUSTITUCIÓN DE LA BOMBILLA

Importante:

La bombilladebe cambiarla el fabricante, su a gente de s ervicio o per sonas con u na cualificación de manera similar.
Apague si empre el suministro de el electricidad ant es de realizar cualquier operación en el aparato. Cuando m anipule l a bombilla, asegúrese de que esté completamente fría antes de cualquier contacto directo con las manos.
Cuando manipule los globos, sosténgalos con un paño o guantes para a segurar que á t transpiración no entre en contacto con el globo, ya que esto puede reducir la vida útil del globo.

Sustitución de las luces:

*Antes de cambiar las luces, asegúrese de que el electrodoméstico esté desenchufado.
* Utilice el destornillador para aflojar el tornillo autorroscante ST4*8MM (2 un.) del panel de iluminación, saque el accesorio de iluminación. Abra la caja de terminales que se conectó con el cable, desconecte el conector del cable y cambie la lámpara.
- El código ILCOS D para esta lámpara es: DBS-2/65-H-120/33

• Módulos LED - lámpara rectangular
• Potencia máxima: 2 W
  – Rango de voltaje: 110-240 V CA
• Tamaño:

PROTECCIÓN DEL MEDIO AMBIENTE:

Este producto está marcado con el símbolo de la clasificación selectiva de equipos electrónicos de desecho. Esto significa que este producto no debe eliminarse con la basura doméstica, sino que debe desecharse mediante un sistema de recogida selectiva de acuerdo con la Directiva 2012/19/EU. Luego se reciclará o desmantelará para minimizar los impactos sobre el medio ambiente. Los productos eléctricos y electrónicos son potencialmente peligrosos para el medio ambiente y la salud humana debido a la presencia de sustancias peligrosas. Para obtener más información, póngase en contacto con las autoridades locales o regionales.

NOTA:

A continuación se muestra cómo reducir el impacto ambiental total (por ejemplo, mediante el uso de energía) del proceso de cocción.

(1) Instale la campana extractora en un lugar apropiado donde haya una ventilación eficiente.

(2) Limpie la campana extractora regularmente para no bloquear las vías de salida del aire.

(3) Recuerde apagar la luz de la campana extractora después de cocinar.

(4) Recuerde apagar la campana extractora después de cocinar.

INFORMACIÓN PARA EL DESMONTAJE

No desmonte el aparato de manera diferente a la mostrada en el manual de instrucciones. El aparato no puedo ser desmontado por el usuario. Al final de su vida útil, el electrodoméstico no se debe tirar con la basura doméstica. Consulte con su recolector de desechos o autoridad local para obtener consejos de reciclaje.
