MANUAL DE USUARIO VMDD5306 VIKING

Guía de instalación Horno microondas con convección/velocidad VMDD5306SS2

SPANISH IMPORTANTE– ¡Lea y siga con atención!

• Antes de comenzar, lea estas instrucciones detenida y atentamente.• El juego incluye partes de metal por lo que debe manipularlo e instalarlo con precaución para evitar el riesgo de lesiones.• No retire las etiquetas, advertencias o placas per-manentes del producto ya que esto puede anular la garantía.• Siga todos los códigos, requisitos y normas locales y nacionales.• Los instaladores deben dejar estas instrucciones al cliente quien debe conservarlas para uso del inspector local y para referencias futuras. ADVERTENCIAINSTRUCCIONES DE CONEXIÓN ELÉCTRICA A TIERRA Este horno debe tener conexión eléctrica a tierra de acuerdo con los códigos locales o, de no contar con ellos, con el Código eléctrico nacional, ANSI/NFPA 70 - última edición. ADVERTENCIANO UTILICE CABLES DE EXTENSIÓN CON ESTE ARTEFACTO. HACERLO PUEDE CAUSAR INCENDIOS, DESCARGA ELÉCTRICA U OTRAS LESIONES PERSONALES. INSTRUCCIONES DE SEGURIDAD IMPORTANTES
• ADVERTENCIA: Si no se sigue exactamente la infor-mación de este manual, puede producirse un incendio o una descarga eléctrica que podría causar daños materiales, lesiones personales o la muerte.• Este artefacto se debe conectar eléctricamente a tierra de acuerdo con los códigos locales.• Asegúrese de que los revestimientos de las paredes y los gabinetes alrededor del horno puedan soportar el calor generado por el artefacto.• ADVERTENCIA: Nunca deje a los niños solos o de-satendidos en la zona donde se utiliza un artefacto.• No use el horno como lugar de almacenamiento. Esto genera una situación potencialmente peligrosa.3

SPANISH Cómo desempaquetar el horno

• Retire todos los materiales de embalaje del interior del horno.• Revise que el horno no tenga daños, como mal alin-eamiento o inclinación, sellos del horno y superficies de sellado dañadas, o abolladuras en la cavidad o en la parte frontal del horno. Si encuentra algún daño, no haga funcionar el horno y comuníquese con su PERSONAL DE SERVICIO AUTORIZADO. Notas importantes para el instalador
• Lea toda la Guía de Instalación antes de instalar el horno.• Retire todo el material de embalaje antes de conectar el suministro eléctrico.• Respete todos los códigos y normas vigentes.• Asegúrese de dejar estas instrucciones al consumidor. Notas importantes para el consumidor Conserve este manual junto con su Manual de uso y cuidado para referencia futura.• Igual que al usar cualquier horno que genera calor, hay algunas precauciones de seguridad que usted debe seguir. Estas se enumeran en el Manual de uso y cuidado. Léalas todas y sígalas cuidadosamente.• Asegúrese de que su horno sea instalado y conectado a tierra adecuadamente por un instalador calificado o técnico de servicio. Requisitos eléctricos Ubique el suministro eléctrico como se muestra en las ilustraciones de las páginas siguientes. El tomacorriente también se puede ubicar en un gabinete adyacente al alcance del cable de alimentación. Se requiere un circuito exclusivo para este artefacto. No se recomienda el uso de un interruptor de circuito de falla a tierra (GFCI) y puede causar la interrupción del funcionamiento. Suministro eléctrico 220-240 V AC, 50 HzServicio 2800 WCable de alimentación 47-1/4" (1.20 m) Requisitos eléctricos Nota:• Si tiene alguna pregunta sobre las instrucciones eléctricas o de conexión a tierra, consulte a un electricista calificado o al encargado de brindar el servicio.• También se puede instalar usando un tomacorriente eléctrico en un gabinete adyacente dentro del área hasta donde se pueda extender el cable eléctrico.• Consulte siempre los requerimientos de los códigos eléc-tricos. Seleccione una ubicación Su horno puede ser empotrado dentro de un gabinete o pared por sí mismo, encima de cualquier horno empotrado eléctrico o cajón calentador, o bajo una parrilla o cubierta de cocina. INSTRUCCIONES PARA

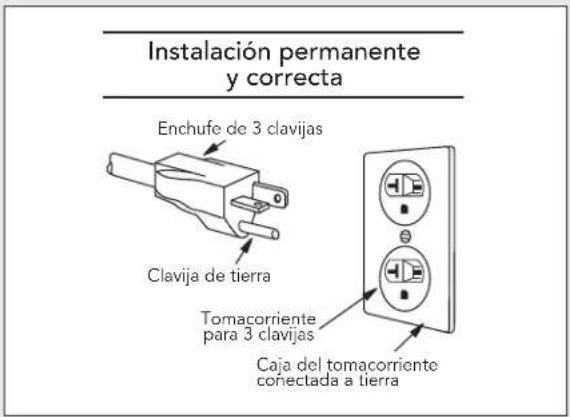

Este artefacto debe ser conectado a tierra. El horno está equi-pado con un cable que tiene un alambre a tierra y un enchufe con conexión a tierra. Debe conectarlo en un tomacorriente de pared instalado y conectado a tierra apropiadamente de acuerdo con el Código eléctrico nacional y los códigos y regla-mentos locales.En caso de que se produzca un cortocircuito eléctrico, la con-exión a tierra reduce el riesgo de descarga eléctrica proporcio-nando una vía de escape para la corriente eléctrica.ADVERTENCIA: El uso inapropiado del enchufe con conexión a tierra puede causar una descarga eléctrica. No use un cable de extensión. Si el cable de alimentación es demasiado corto, haga que un electricista o mecánico calificado instale un tomacorriente cerca del artefacto. Instalación permanente y correcta Enchufe de 3 clavijasClavija de tierraTomacorriente para 3 clavijasCaja del tomacorriente conectada a tierra4

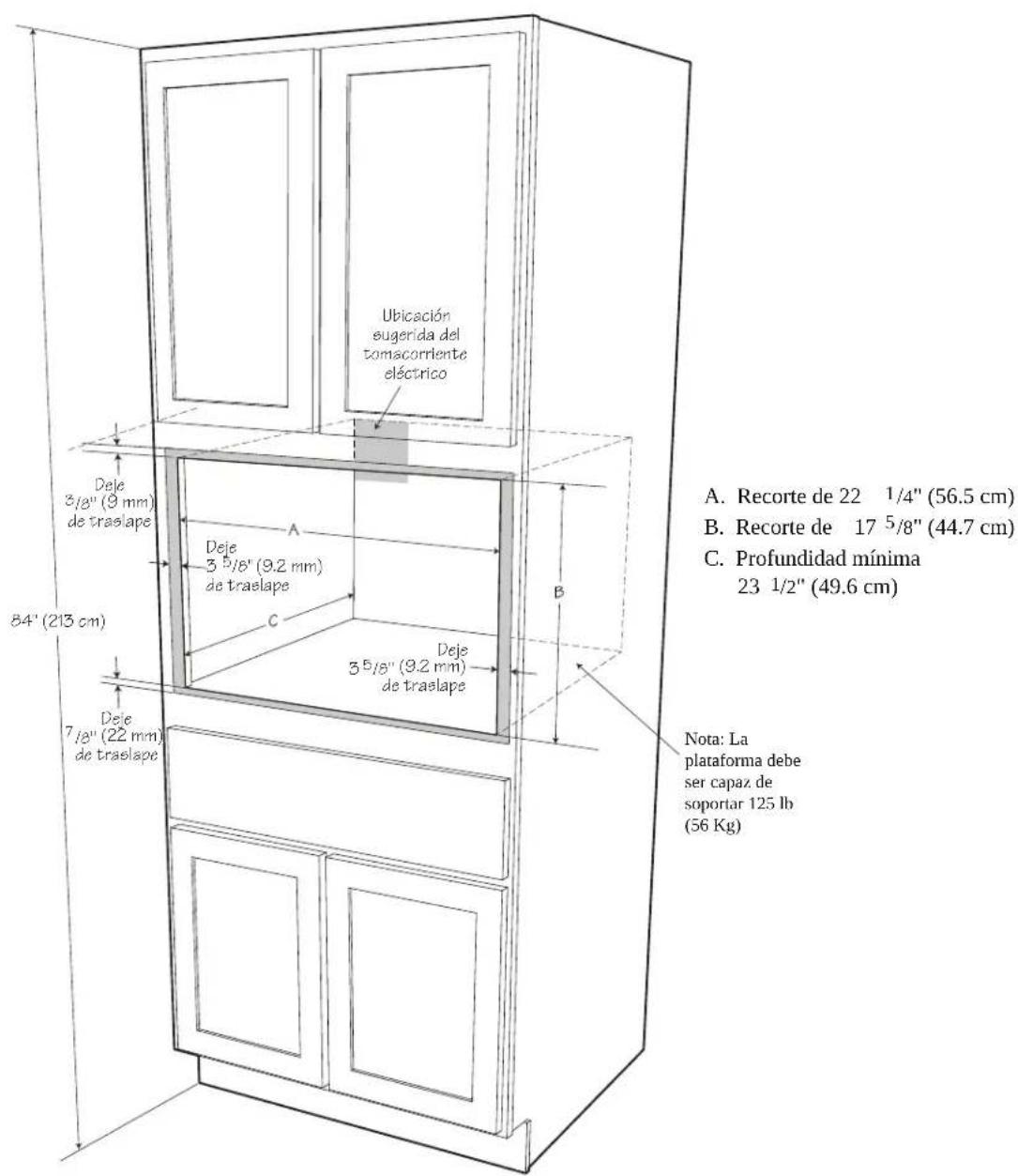

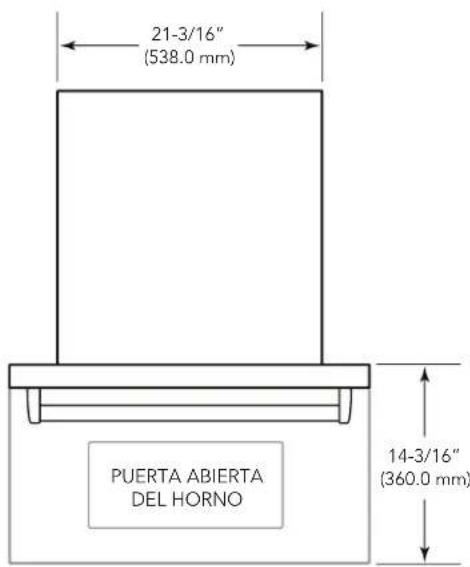

SPANISH Distancias libres y dimensiones para el montaje estándar sobre una superficie A. Recorte de 22

/2" (49.6 cm) Nota: La plataforma debe ser capaz de soportar 125 lb (56 Kg)Ubicación sugerida del tomacorriente eléctrico Deje

SPANISH Instrucciones de instalación para montaje estándar sobre una superficie ADVERTENCIA: Tenga siempre cuidado al levantar productos pesados.

1. Lleve la unidad cerca de la abertura.

2. Utilice un mínimo de 2 personas para subir e instalar

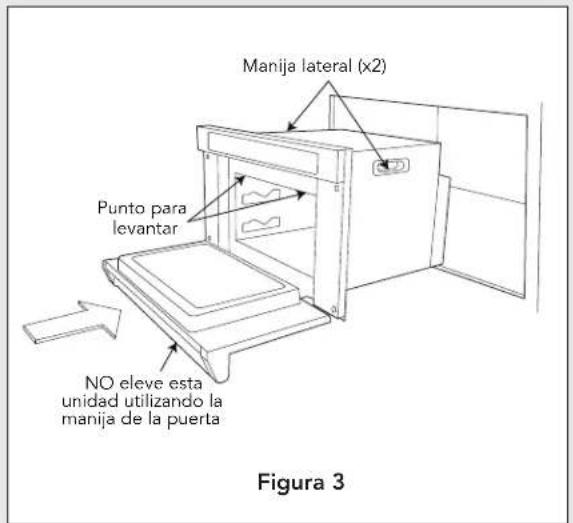

el horno. Coloque el horno adyacente a la abertura del gabinete, vea la Figura 3. Conecte el cable de alimentación en el tomacorriente eléctrico.

3. Guíe con cuidado al horno dentro de la abertura y

deslícelo hacia atrás hasta que la brida de montaje se apoye contra la cara del gabinete. Evite pellizcar el cable entre el horno y la pared del gabinete. Manija lateral (x2)Punto para levantarNO eleve esta unidad utilizando la manija de la puerta Figura 3

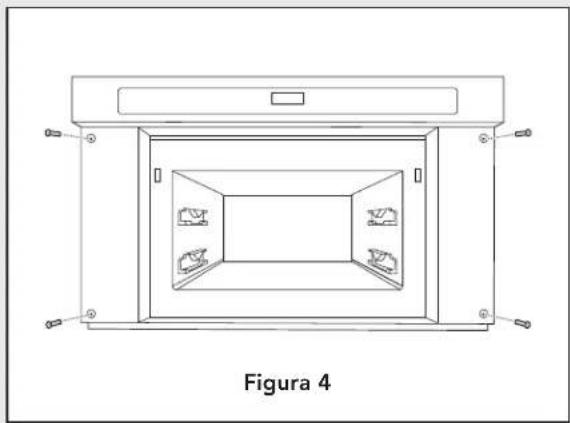

4. Abra la puerta. Usando los dos agujeros en cada

brida de montaje, perfore un taladro piloto al gabinete utilizando una broca de 1/16" (1.58 mm) Vea la Figura 4.

5. Monte el horno utilizando los cuatro tornillos

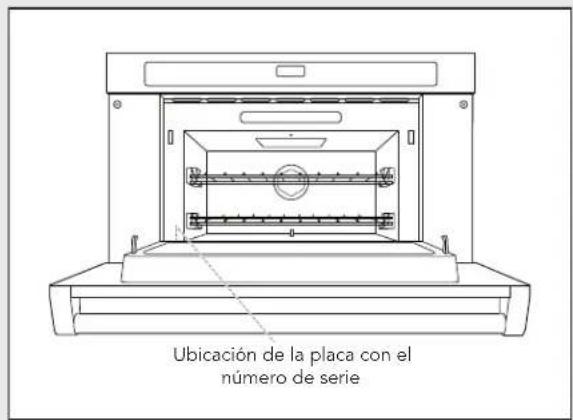

SPANISH Viking Range, LLC 111 Front Street Greenwood, Mississippi 38930 USA (662) 455-1200 Para más información del producto, l lame al 1-888-845-4641 o visite nuestro sitio web en vikingrange.com Ubicación del modelo y el número de serie Antes de solicitar servicio Lea las secciones de ANTES DE SOLICITAR SERVICIO y las instrucciones de operación en su Manual de uso y cuidado. Puede ayudarle a ahorrar tiempo y dinero. Esta lista incluye las fallas más comunes que no son causadas por fallas en la mano de obra o materiales en este horno. Consulte la garantía en su Guía de uso y cuidado para conocer nuestro teléfono gratuito para servicio y la di- rección. Llame o escríbanos si tiene alguna duda sobre su producto y/o necesite ordenar partes de reemplazo. El número de modelo y el número de serie están impresos en la placa de identificación. Para acceder a la placa de identificación, abra la puerta. La placa de identificación se encuentra en la parte inferior izquierda de la placa frontal del horno. Serial plate location Ubicación de la placa con el número de serie Cuidado, limpieza y mantenimiento Consulte en el Manual de uso y cuidado las instrucciones de limpieza.1
