Type de produit	Four micro-ondes rapide/convection
Marque	Viking
Modèle	VMDD5306
Dimensions d'ouverture (L x H x P)	565,2 mm x 447,6 mm x 596,9 mm (22 1/4 po x 17 5/8 po x 23 1/2 po)
Alimentation électrique	220-240 V c.a., 50 Hz
Puissance	2800 W
Longueur du cordon d'alimentation	1,2 m (47 1/4 po)
Type d'installation	Encastrable dans une armoire, au-dessus d'un four mural ou d'un tiroir chauffe-plats
Mise à la terre	Obligatoire (fiche avec mise à la terre)
Fonctions principales	Micro-ondes rapide, convection
Sécurité	Ne pas utiliser de rallonge, ne pas laisser les enfants sans surveillance
Matériaux	Parties métalliques
Entretien et nettoyage	Se référer au manuel d'utilisation et d'entretien
Numéro de série	Sur la plaque signalétique dans le coin inférieur gauche de l'avant du four
Contenu du kit	4 vis de montage (réf. LANGB407MRPO)
Fabricant	Viking Range, LLC, 111 Front Street, Greenwood, Mississippi 38930 USA
Service client	1-888-845-4641
Site web	vikingrange.com
Documents inclus	Guide d'installation, manuel d'utilisation et d'entretien (séparé)
Poids	Non spécifié

FOIRE AUX QUESTIONS - VMDD5306 VIKING

Quelle est l'alimentation électrique requise pour le four VMDD5306 ?

Le four nécessite une alimentation de 220-240 V c.a., 50 Hz avec une puissance de 2800 W. Un circuit distinct est requis et l'utilisation d'un disjoncteur de fuite de terre (GFCI) n'est pas recommandée.

Puis-je utiliser une rallonge avec ce four ?

Non, il est interdit d'utiliser une rallonge. Si le cordon est trop court, faites appel à un électricien qualifié pour installer une prise plus proche.

Comment installer le four dans une armoire ?

Suivez le guide d'installation : ouvrez l'armoire, branchez le cordon, glissez le four jusqu'à ce que la bride repose sur le devant, puis fixez-le avec les 4 vis de montage fournies après avoir pré-percé l'armoire.

Où se trouve le numéro de série du four ?

Le numéro de série se trouve sur la plaque signalétique située dans le coin inférieur gauche de l'avant du four, visible en ouvrant la porte.

Puis-je installer ce four au-dessus d'une table de cuisson ?

Oui, mais une étagère de séparation doit être installée entre la table de cuisson et le four. Consultez le guide d'installation pour les dégagements.

Comment nettoyer l'intérieur du four ?

Référez-vous au manuel d'utilisation et d'entretien fourni séparément. N'utilisez pas de nettoyants abrasifs ou de laine d'acier.

Que faire si le four ne fonctionne pas ?

Vérifiez d'abord les sections Avant d'appeler du manuel d'utilisation. Assurez-vous que l'alimentation est correctement branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Le four est-il livré avec les vis de montage ?

Oui, le kit comprend 4 vis de montage (réf. LANGB407MRPO) nécessaires pour fixer le four à l'armoire.

Quelle est la garantie de ce four ?

Consultez le manuel d'utilisation et d'entretien pour les détails de la garantie. Vous pouvez également contacter Viking au 1-888-845-4641.

Comment mettre à la terre l'appareil ?

Le four est équipé d'un cordon avec fil de mise à la terre et d'une fiche avec mise à la terre. Branchez-le dans une prise murale correctement mise à la terre conformément aux codes locaux. Ne retirez pas la broche de terre.

MODE D'EMPLOI VMDD5306 VIKING

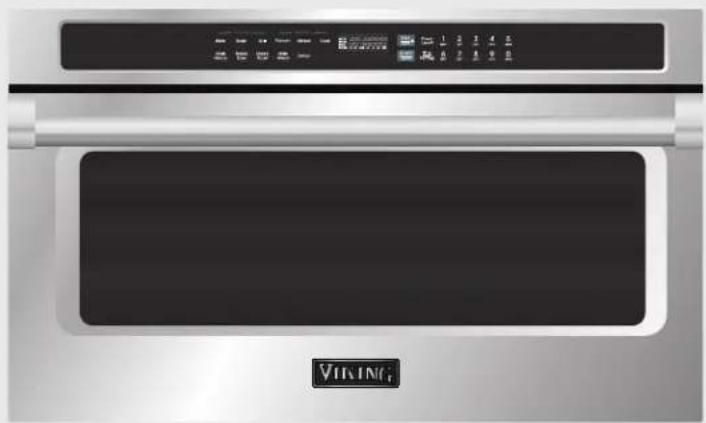

Guide d'installation

Four à micro-ondes rapide/

convection

VMDD5306SS

IMPORTANT - Prière de dire et de suivre!

• Veuillez dire attentivement toutes ces directives avant de commencer.
• Le kit comprend des parties métalliques, il faut faire attention lors de la manipulation et de l'installation pour éviter d'eventuelles blessures.
• Ne retirez pas de façon permanente les étiquettes les mises en garde ou les plaques fixées au produit, car ceci pourrait annuler la garantie.
• Observe tous les codes, les exigences et les règlements locaux et nationaux.
• Les installateurs devront laisser ces directives au client qui devra les conserver pour l'usage d'un inspecteur local et pour reference ultérieure.

AVERTISSEMENT

INSTRUCTIONS POUR LA MISE A LA TERRE

Ce four peut etre mis a la terre selon les codes locaux ou, en I'absence de codes locaux, selon le Code national de I'electricite, ANSI/NFPA 70-la derniere edition.

AVERTISSEMENT

N'UTILISEZ PAS DE RALLYNGE ÉLECTRIQUE AVEC CET APPAREIL. CECI POURRAIT ENTRAIÑER DES INCENDIES, DES DÉCHARGES ÉLECTRIQUES OU D'AUTRES BLESSURES CORPORELLES.

CONSIGNES DE SECURITE IMPORTANTES

• AVERTISSEMENT: Si les informations containues dans ce manuel ne sont pas suivies avec précision, cela peut entraîner un incendie ou une décharge électrique qui pourrait cause des dommages matériels, des blessures personnelles ou la mort.
• Cet apparéil doit être mis à la terre conformément aux codes locaux.
• Veuillez vous assurer que les revêtements muraux et les armoires autour du four peuvent supporter la chaleur généree par l'appareil.
• AVENTISSEMENT: Ne laissez jamais les enfants seuls ou sans surveillance à l'endroit où l'appareil est utilisé.
• N'utilisez pas le four comme espace de rangement. Cela peut entrainer une situation potentiellement dangereuse.

Déballer votre four

• Le cas échéant, retirez tout le matériel d'emballage de l'intérieur du four.
• Verifiez si le four presente tout signe de dommages, notamment si le four est mal aligné ou tordu, s'il y a presence de dommages sur les joints ou les surfaces d'étanchée du four, ou s'il y a des bosses à l'intérieur de la cavite ou à l'avant du four. Si vous découvert des dommages, veuilles ne pas faire fonctionner le four et communiquer avec votre détaillant ou un AGENT DE SERVICE Autorisé.

Notes importantes pour l'installateur

• Lisez le Guide d'installation en entier avant d'instituer le four.
• Retirez tous les matérielles d'emballage avant de brancher l'alimentation électrique.
• Respectez tous les codes et toutes les ordonnances en vigueur.
• Laissez ces instructions au client.

Notes importantes pour le consommateur

Veuillez conserveur ce manuel avec votre manuel d'utilisation et d'entretien pour referece ulterieure.

• Comme pour l'utilisation de tout four qui génére de la chaleur, certaines précautions de sécurité doivent être observées. Celles-ci sont enumeratedes dans le manuel d'utilisation et de l'entretien. Veuillez dire toutes les informations et les suivre attentivement.
• Veuillez vous assurer que vous four soit propresment installé et mis à la terre par un installerateur qualifié ou un technicien d'entretien.

Choix d'un emplacement

Votre four peut etre installedans une armoire, sur un mur de maniere autonome, au-dessus d'un four mural electrique, ou d'un tiroir chauffe-plats ou par-dessus une table de cuisson ou un comptoir.

Alimentation électrique

Localisez l'alimentation électrique comme dans les illustrations sur les pages suivantes. La prise peut être située

Alimentation électrique

Dans une armoire adjacente à portée du cordon d'alimentation. Un circuit distinct réservé à l'appareil est requis. Un disjoncteur de fuite de terre (GFCI) n'est pas recommandé et peut provoquer une interruption du fonctionnement.

Alimentation électric 220-240 V c.a., 50 Hz

Service 2800 W

Cordon d'alimentation 1,2 m (47 1/4 po)

Remarque :

• Si vous avez des questions concernant la mise à la terre ou les instructions sur l'électricité, consultez un électricien ou technicien qualifié.
• Peut également être installé en utilisant une prise électrique située dans une armoire adjacente à l'intérieur de la limite pouvant être atteinte par le cordon d'alimentation fourni.
• Veuillez toujours vérifier les exigences des normes électriques.

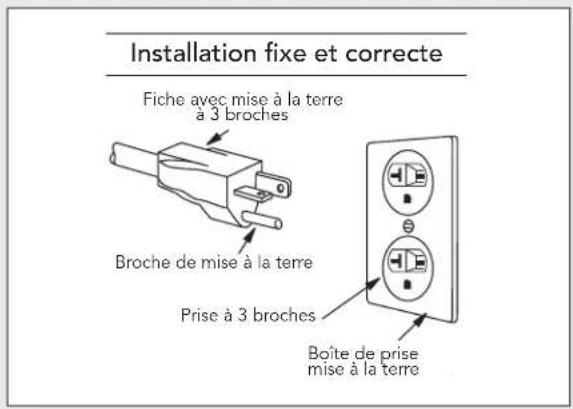

INSTRUCTIONS DEMISE À LA TERRE

Cet apparéil doit être mis à la terre. Le four est équiné d'un cordon avec fil de mise à la terre et d'une fiche pour mise à la terre. Il doit être branché dans une prise murale installée correctement et mise à la terre conformément au Code national de l'électricité ainsi qu'aux codes et règlements locaux.

Dans l'éventualité d'un court-circuit, la mise à la terre réduit le risque d'électrocution en fournissant un fil de sortie pour le courant électrique.

AVERTISSEMENT : Une mauvaise utilisation de la fiche avec mise à la terre peut occasionner un risque de décharges électriques. N'utilise pas de rallonge électrique. Si le cordon d'alimentation est trop court, veuillez faire appel à un elektricien ou un technicien qualifié pour l'installation d'une prise plus après l'appareil.

Quincaillerie d'installation

NOM QTÉ CODE DES PIEÇES
Vis de montage 4 LANGB407MRPO

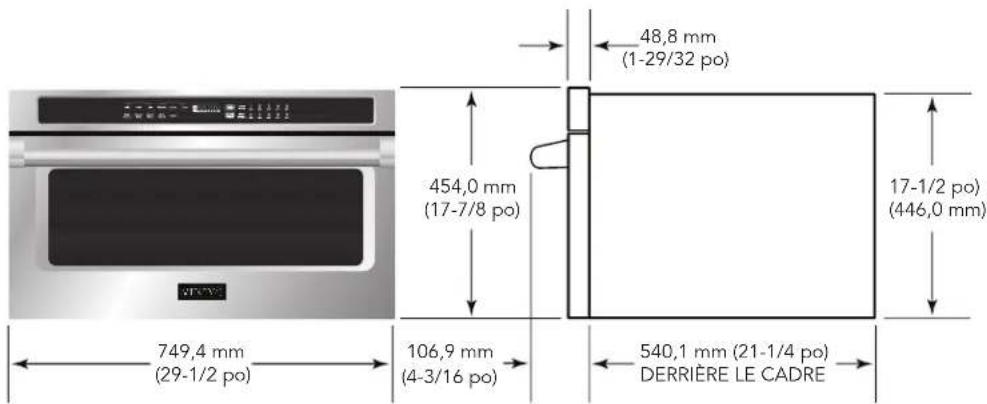

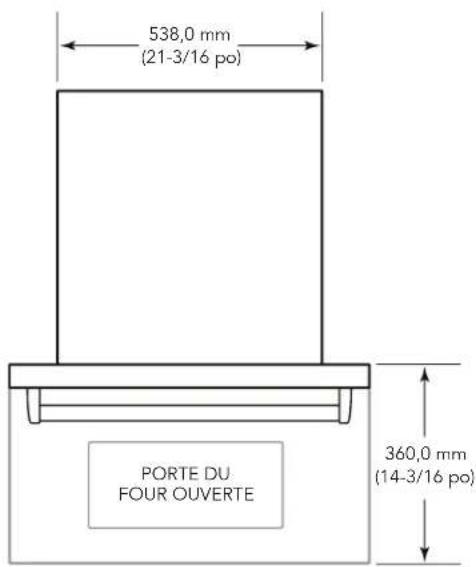

Mesures du four

Figure 1

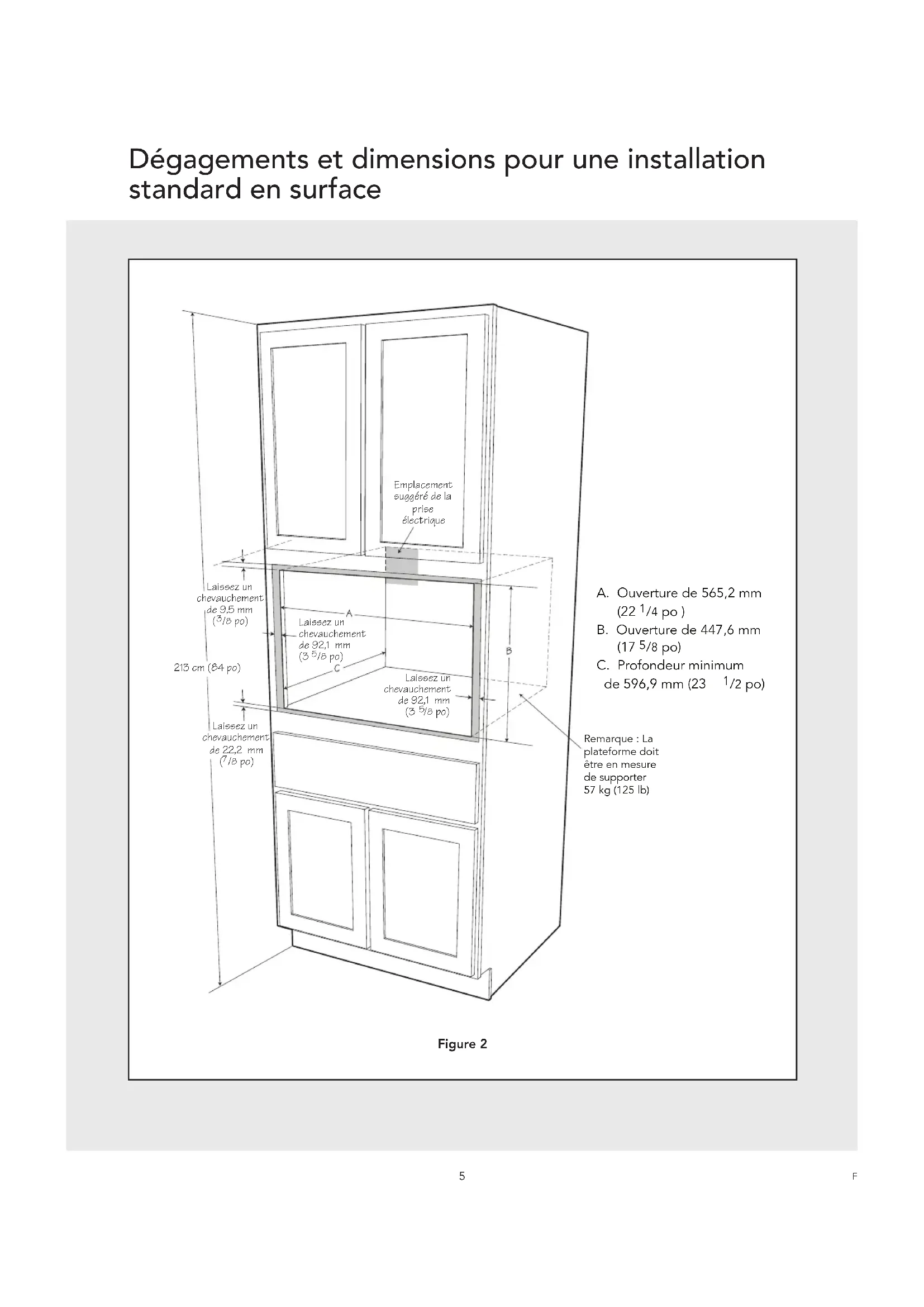

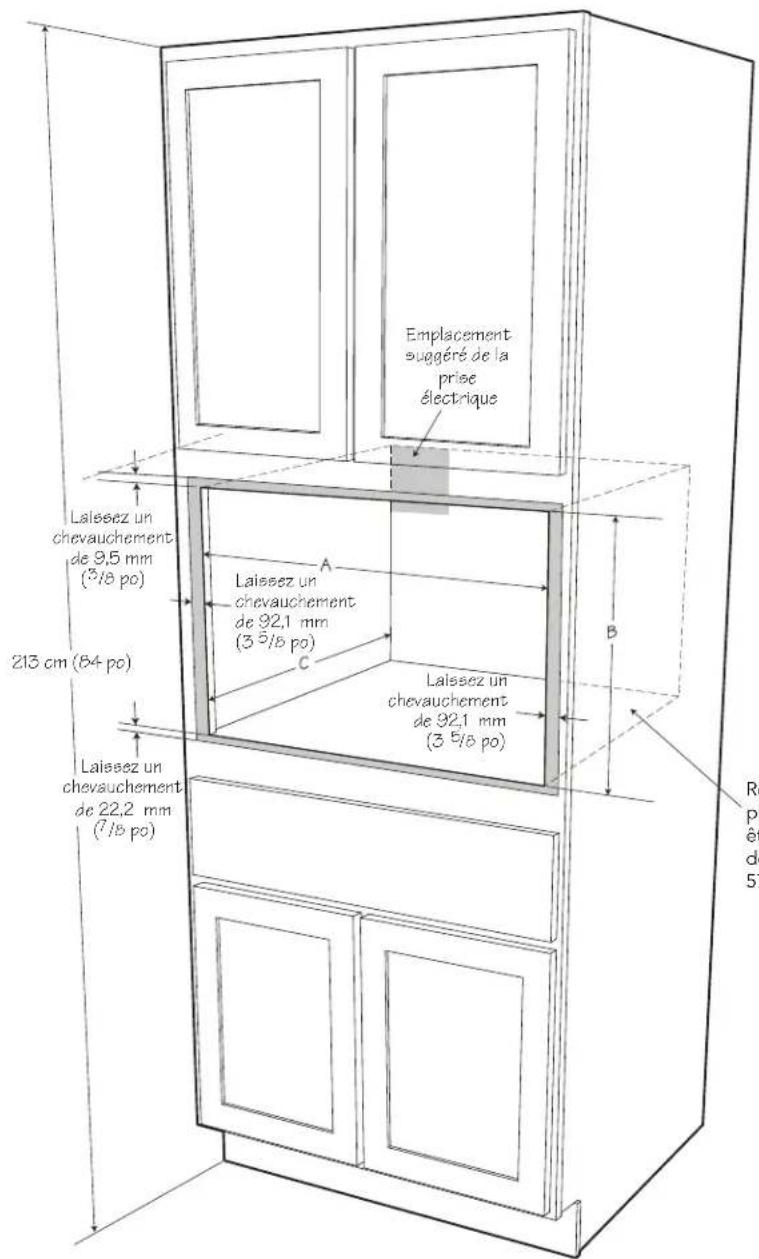

Dégagements et dimensions pour une installation standard en surface

Figure 2

A. Ouverture de 565,2 mm (22 1/4 po)
B. Ouverture de 447,6 mm (17 5/8 po)
C.Profondeur minimum de 596,9 mm (23 1/2 po)

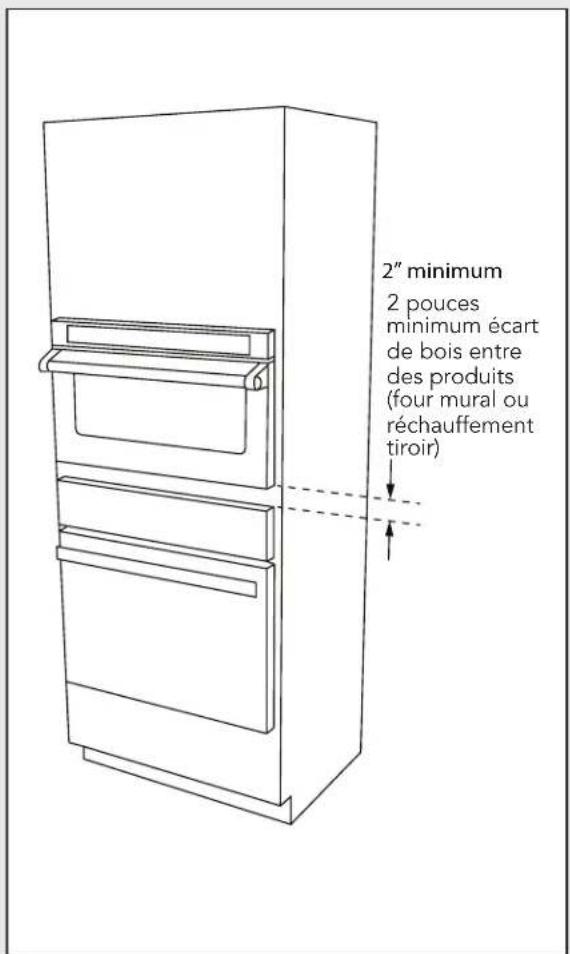

Installation au-dessus du four intégré

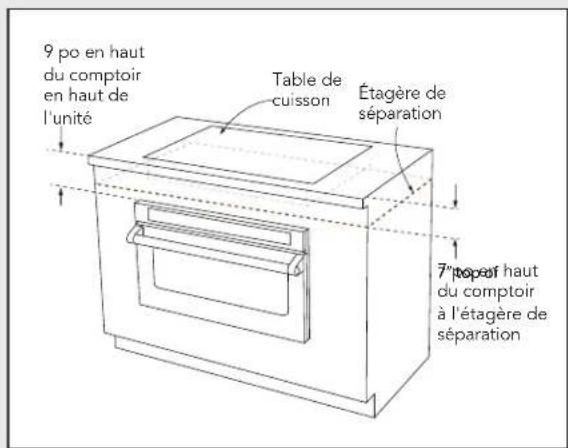

Sous l'installation de la table de cuisson

Remarque: Une étagère de séparation doit être installée entre la table de cuisson et le four.

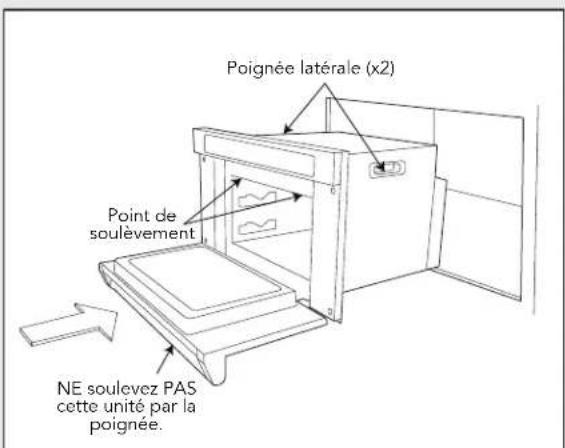

Instructions d'installation pour une installation standard en surface

AVERTISSEMENT: Prenez toujours les précautions nécessaires lors du soulevvement d'objets lourds.

1. Déplacez l'unité prés de l'ouverture.
2. Soulevez et installez le four à deux. Placez le four pres de l'ouverture dans l'armoire, voir la Figure 3. Branchez le cordon d'alimentation dans la prise électrique.
3. Guidez attentivement le four dans l'ouverture et glissez-le jusqu'à ce que la bride de montage repose sur le devant de l'armoire. Evitez de pincer le cordon entre le four et le mur de l'armoire.

Figure 3

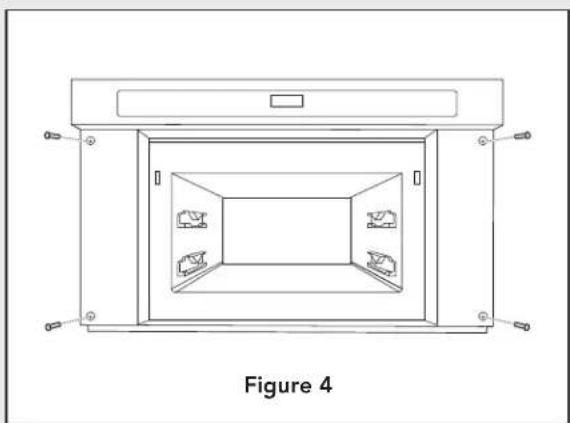

1. Ouvrez la porte. En utilisant les 4 trous sur le tiroir comme gabarit, prépercez l'armoire avec une mèche de 1,6 mm (1/16po). Consultez la Figure 4.
2. Fixez le four en utilisant les quatre vis fournies à cet effet. Consultez la Figure 4.

Avant de communiquer avec le service de réparation

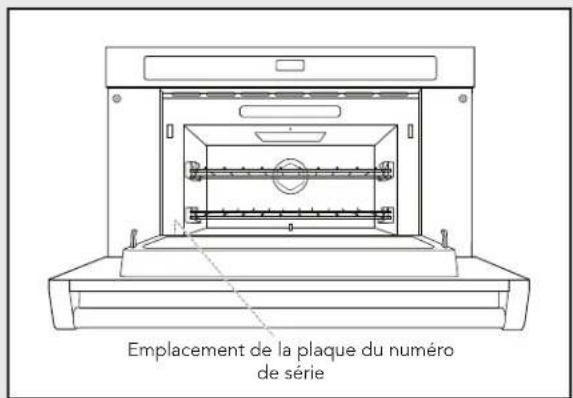

Emplacement des numérodeschemelet de série

Veuillez dire les sections AVANT D'APPELER et les instructions d'utilisation de votre manuel d'utilisation et d'entretien. Cela pourrait vous faire economiser du temps et de l'argent. La liste comprend des situations courantes qui ne sont pas le résultat de defaults de fabrication ou de matériels de ce four.

Veuillez consultier la garantie dans votre manuel d'utilisation et d'entretien pour obtenir le numero sans frais et l'adresse du service. Veuillez appeler ou écrire si vous avez des questions concernant votre produit et/ou si vous nevez commander des pieces.

Le numero du modele et le numero de série sont imprimés sur la plaque signalétique. Pour acceder à la plaque signalétique, ouvrez la porte. La plaque compteant le numero de série est située dans le coin inférieur gauche de la devantage du four.

Entretien, nettoyage et maintenance

Veuillez consultier le manuel d'utilisation et d'entretien pour les instructions de nettoyage.

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

[phone]

Pour de l'information sur le produit,

veuillez appeler au 1-888-845-4641

ou visitez notre site Web à l'adresse

vikngrange.com
