MANUAL DE USUARIO Bern Klarstein

Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el n de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto:

ÍNDICE DE CONTENIDOS

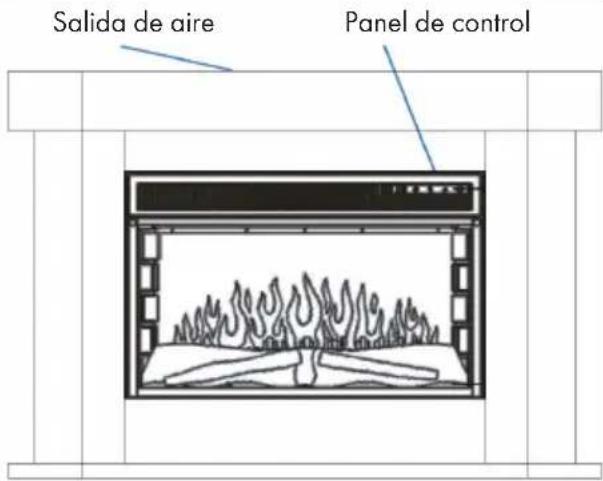

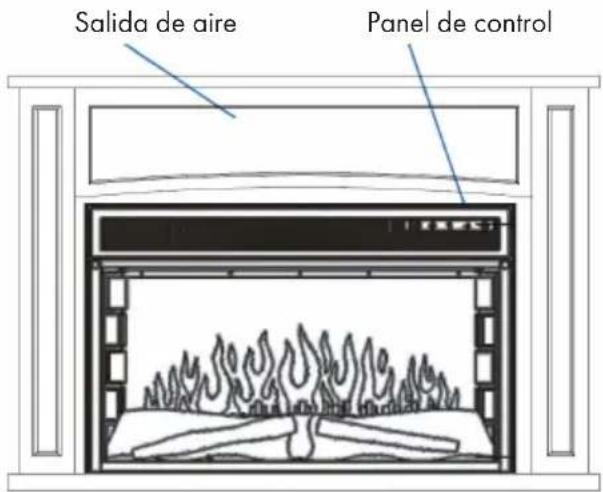

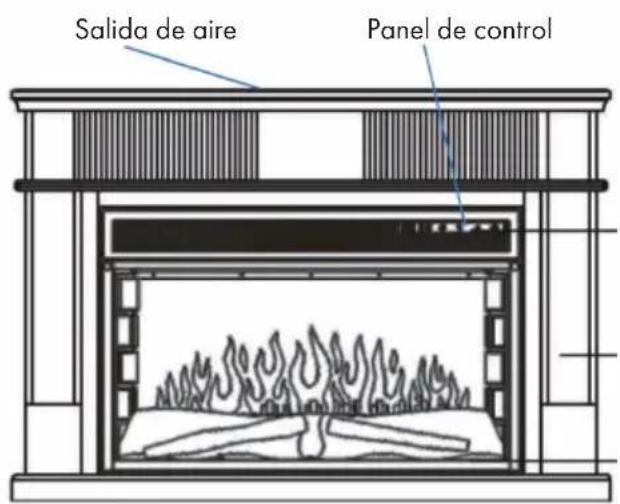

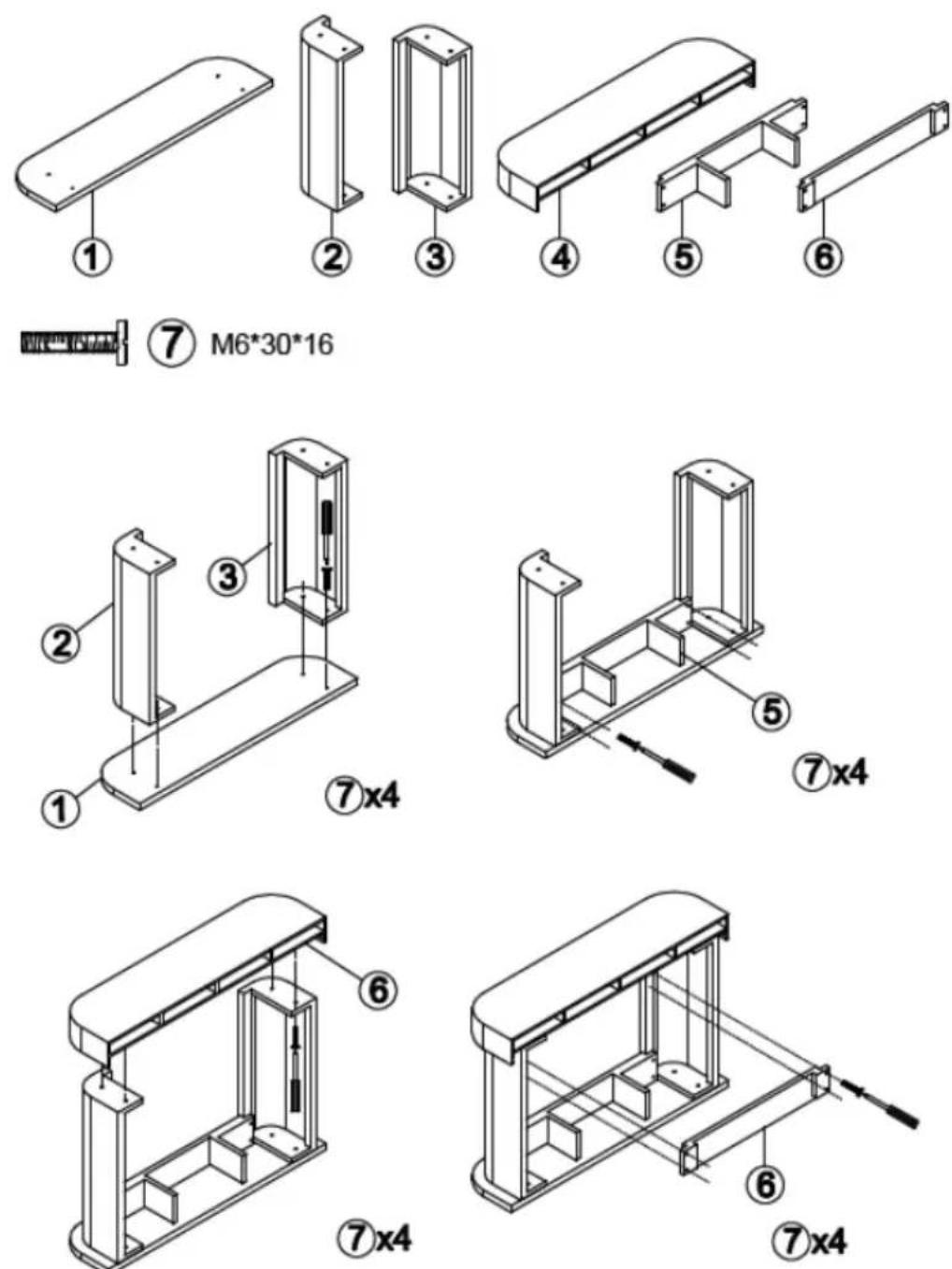

Indicaciones de seguridad34 Vista general y teclas de control35 Montaje 1003520436 Montaje en pared37 Panel de control38 Mando a distancia38 Indicadores visuales39 Puesta en funcionamiento40 Limpieza y cuidado41 Control del dispositivo por smartphone42 Hoja de datos del producto44 Retirada del aparato45 Declaración de conformidad45

Número de artículo 10035202, 10035203, 10035204 Suministro eléctrico 220-240 V ~ 50/60 Hz Potencia 2000 W WiFi estándar

WiFi frecuencia 2,4 GHz WiFi potencia de radiofrecuencia (max.) 20 dBm34

INDICACIONES DE SEGURIDAD

• Antes de utilizar el aparato, compruebe la tensión en la placa técnica del mismo y conecte el aparato solamente a tomas de corriente que se adecuen a dicha tensión.

• Si el cable de alimentación está dañado, deberá ser sustituido por un servicio técnico.

• No coloque la chimenea justo bajo una toma de corriente.

• Mantenga los materiales in amables, como muebles, cortinas o similares, a un metro de distancia.

• Mantenga el aparato fuera del alcance de los niños. Los niños solamente podrán manejar el aparato si se encuentran bajo supervisión.

• Este aparato no ha sido concebido para un uso comercial, sino doméstico o para entornos similares.

• No utilice el aparato si detecta fallos en su funcionamiento o si se ha visto dañado de otro modo.

• Las reparaciones solamente podrán realizarse por parte de un servicio técnico cuali cado.

• Las reparaciones mal realizadas o por cuenta del usuario representan un riesgo de lesiones.

• No coloque el cable de alimentación bajo alfombras.

• Asegúrese de que el cable de alimentación no entre en contacto con super cies calientes ni cantos a lados.

• No cubra la chimenea para evitar un sobrecalentamiento.

• No conecte el aparato a tomas de corriente manejadas por control remoto ni con temporizador ni otro aparato que encienda o apague automáticamente la chimenea.

• No sumerja el aparato en agua ni en ningún otro líquido.

• No utilice el aparato cerca de bañeras, duchas o piscinas.

• No utilice el aparato al aire libre.

• No manipule el aparato con las manos mojadas.

• No utilice el aparato encima o cerca de super cies calientes.

• No utilice el aparato con el cable de alimentación dañado.

• Desconecte el enchufe antes de limpiar el aparato y deje que este se enfríe por completo.

• Para la limpieza, no utilice productos abrasivos.

• Utilice exclusivamente los accesorios recomendados por el fabricante.

• Este aparato puede ser utilizado por niños mayores de 8 años y personas con discapacidades físicas, sensoriales y mentales y/o con falta de experiencia y conocimientos, siempre y cuando hayan sido instruidos sobre el uso del aparato y comprendan los peligros y riesgos asociados.

• Asegúrese de que los niños no jueguen con el aparato. ATENCIÓN Existe riesgo de quemaduras. Las piezas del aparato pueden alcanzar temperaturas muy elevadas. Tenga cuidado de que los niños no se quemen.35

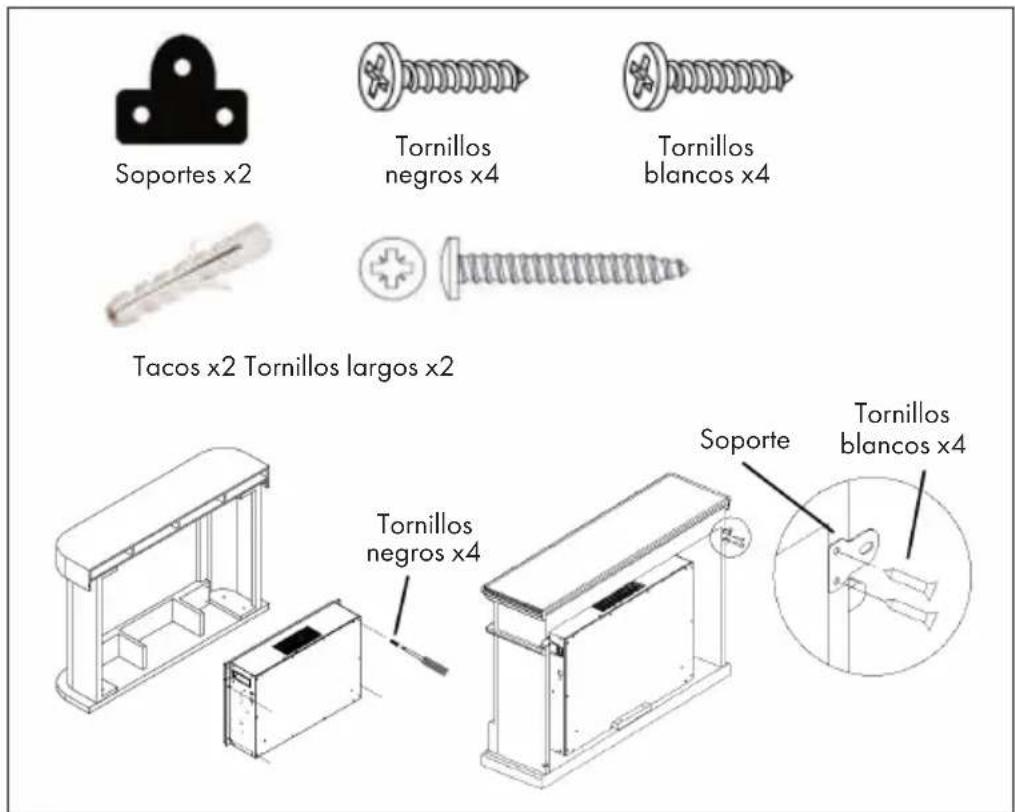

Esta chimenea puede instalarse en una pared. Antes de jar la chimenea, asegúrese de que se encuentra sobre una supercie rme. 1 Marque con un lápiz la ubicación de los oricios para el soporte suministrado. 2 Taladre con una broca delgada (2 mm) oricios en la parte posterior de la chimenea. 3 Monte los soportes en la chimenea con la ayuda de los 4 tornillos blancos. 4 Coloque la chimenea en la pared y marque con un lápiz la ubicación de los oricios del soporte en la pared. A continuación, retire la chimenea. 5 Taladre con una broca (6 mm) oricios en la pared e inserte los 2 tacos suministrados. 6 Vuelva a poner la chimenea en la pared y fíjela con los dos tornillos largos. Soportes x2 Soporte Tacos x2 Tornillos largos x2 Tornillos negros x4 Tornillos negros x4 Tornillos blancos x4 Tornillos blancos x438

Botón ON/OFF • Pulse este botón para encender o apagar el aparato. Botón de llamas • Para ajustar el brillo de las llamas: pulse este botón una vez y ajuste el brillo de las llamas con los botones de echa.

• Para ajustar el color de las llamas: pulse este botón dos veces y utilice los botones de echa para elegir el color de las llamas (C1 - C7). Botones de echa • Pulse este botón para elegir los diferentes niveles de calefacción. La pantalla de la chimenea muestra el nivel de calefacción elegido. Si la pantalla no muestra ninguna barra, entonces la calefacción está en el nivel mínimo. Si la pantalla muestra las dos barras, entonces la calefacción está en el nivel máximo. Botones de temperatura

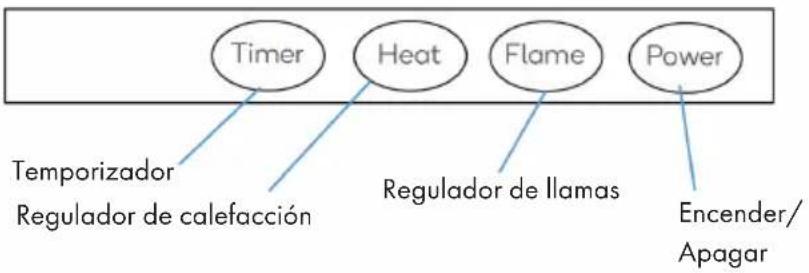

• Pulse este botón una vez y seleccione con los botones de echa la temperatura deseada (18– 35 °C). Temporizador Regulador de calefacción Regulador de llamas Encender/ Apagar39

Botón de temporizador

• Cuando la chimenea está encendida, pulse este botón para elegir el tiempo hasta el apagado automático. Puede elegir entre 0-9 horas en pasos de 1 hora. Al transcurrir el tiempo seleccionado, el fuego se apaga automáticamente.

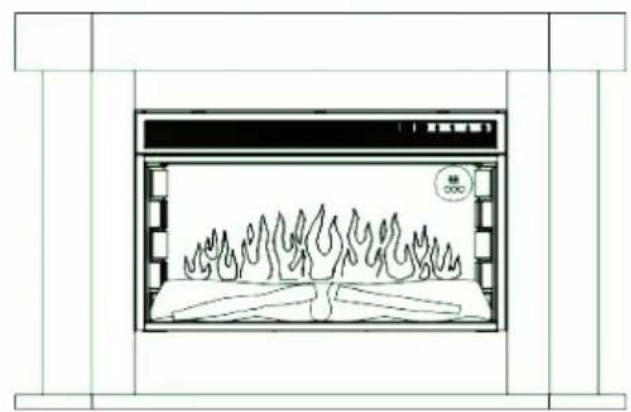

• Para ajustar el color de la retroiluminación, mantenga este botón pulsado hasta oír un pitido y hasta que en la pantalla aparezca «F1». A continuación, pulse varias veces el botón de temporizador para seleccionar uno de los colores. Al alcanzar «F9», se abandona el menú de ajustes y la selección de colores empieza desde el principio. INDICADORES VISUALES Color de las llamas Brillo Temperatura Radiador Calefacción de alta potencia Calefacción de baja potencia Wi40

• Pulse el botón Power para encender o apagar la chimenea.

• Mantenga el botón Power pulsado durante 3 segundos en modo Standby para reiniciar la conexión wi.

• Mantenga pulsado el botón POWER durante 5 segundos para cambiar de grados Celsius a Fahrenheit. Regulador de llamas

• Pulse varias veces botón Flame para ajustar el brillo de las llamas. Hay 5 niveles. 5 es el nivel máximo, mientras que 1 es el nivel mínimo.

• Mantenga pulsado el botón Flame durante 5 segundos para iniciar el ajuste del brillo. A continuación, pulse varias veces el botón para elegir entre los colores C1-C7. C1 Blanco cálido + Rojo + Azul C2 Blanco cálido + Rojo C3 Rojo + Azul C4 Blanco cálido + Azul C5 Azul C6 Rojo C7 Blanco cálido Regulador de calefacción

• Pulse varias veces el botón Heat para seleccionar los diferentes niveles de calefacción. En la pantalla aparecerán unas barras que indican el nivel de calefacción elegido. Si la pantalla no muestra ninguna barra, entonces la calefacción está en el nivel mínimo. Si la pantalla muestra las dos barras, entonces la calefacción está en el nivel máximo.

• Mantenga pulsado el botón Heat durante 5 segundos para ajustar la temperatura deseada. Puede elegir una temperatura entre 18 ºC y 35 °C.41

• Pulse varias veces el botón Timer en modo Standby para congurar un temporizador de encendido. Se puede congurar el tiempo entre 0 y 9 horas. Cada vez que pulsa el botón Timer, ajusta el tiempo en 1 hora.

• Para congurar la retroiluminación led, pulse el botón Timer varias veces hasta oír un pitido. La pantalla mostrará «F1». Puede elegir entre 8 colores de retroiluminación. Pulse brevemente el botón Timer para cambiar de color. Al llegar a «F9», se abandona el menú y la selección de colores empieza de nuevo si vuelve a pulsar el botón. Reconocimiento de ventanas abiertas Si la temperatura ambiente cuando la chimenea está encendida baja en 3 minutos un 5 °C y no aumenta en un intervalo de 7 minutos, la chimenea se apaga automáticamente, ya que detecta que las ventanas están abiertas. La función de calefacción se apaga a n de ahorrar energía y se emite un pitido. La pantalla muestra «E12».

Nota: Apague la unidad y desenchúfela de la toma de corriente. Espere hasta que la unidad se haya enfriado completamente antes de limpiarla.

• Use una aspiradora para limpiar las ranuras de ventilación y las rejillas.

• Elimine el polvo de las supercies exteriores con un paño húmedo (no mojado).

• No utilice productos de limpieza o abrasivos fuertes.

• No rocíe el aparato con líquidos ni lo sumerja en agua u otros líquidos.

• No abra nunca la carcasa del calentador. Almacenamiento Mantenga la unidad en un lugar libre de polvo durante la temporada baja. Empaquételo en la caja original. Enrolle el cable del calentador limpiamente para evitar que se dañe.42

Si conecta el aparato a su red WLAN doméstica, podrá controlarlo cómodamente mediante la App correspondiente de Klarstein. La App le permite no solo controlar el aparato mediante su smartphone, sino que también le ofrece acceso a recetas y otra información adicional. Proceda del siguiente modo para conectar su smartphone al dispositivo Klarstein. 1 Descargue primero la App de Klarstein escaneando el código QR con su smartphone (véase más abajo) o descárguelo directamente de la App Store o de Google Play. 2 Asegúrese de que su smartphone esté conectado a la misma red WiFi a la que debe conectarse su dispositivo Klarstein. 3 Abra la App de Klarstein. 4 Inicie sesión con su cuenta. Si aún no tiene una cuenta, regístrese en la aplicación Klarstein. 5 Siga las instrucciones que aparecerán en la app. Descarga la aplicación Utilice la función de escaneado de su teléfono para escanear el código QR y guarde la app en su smartphone. Nota: La aplicación proporciona más información sobre cómo usar la aplicación y ayuda sobre cómo conectarse al dispositivo tan pronto como se abre por primera vez. iOS Android43

Solución de problemas de conexión Si su dispositivo Klarstein no se encuentra en la WLAN, compruebe lo siguiente:

• ¿Está enchufado el dispositivo?

• ¿Está activada la función WiFi de mi teléfono?

• ¿Está activada la función WiFi del dispositivo Klarstein? (Sigue las instrucciones de la aplicación)

• ¿Se ha introducido correctamente la contraseña WLAN?

• ¿Están el router, el dispositivo Klarstein y el smartphone en las inmediaciones durante el intento de conexión? (Idealmente no más de 5 m de separación)

• Si ha desactivado la banda de 2,4 GHz en la conguración de su encaminador inalámbrico, actívela en la conguración de su encaminador. Nota: Para obtener más ayuda, sigue las instrucciones de la aplicación al congurar la conexión.44

Denominación del modelo 10035202, 10035203, 10035204 Dato Símbolo Valor Unidad Dato Unidad Potencia térmica Solo con disposítivos de acumulación de calor eléctricos para abastecimiento local: Tipo de regulación del abastecimiento de calor Potencia térmica nominal P nom

2.0 kW Regulación manual del abastecimiento de calor

con termostato integrado: n/a Potencia térmica mínima (valor orientativo)

1.0 kW Regulación manual de abastecimiento de calor

con aviso de temperatura ambiente y/o exterior n/a Potencia térmica continua máxima

2.0 kW Regulación electrónica de abastecimiento de

calor con aviso de temperatura ambiente y/o exterior n/a Consumo de corriente auxiliar Disípación de calor con ventilación auxiliar n/a Con potencia térmica nominal

max n/a kW Tipo de potencia térmica/control de temperatura ambiente Con potencia térmica mínima el min n/a kW Potencia térmica de un solo nivel, sín control de temperatura ambiente

En modo de espera el

0.0 W Dos o más niveles regulables manualmente, sín

Control de temperatura ambiente con termostato mecánico

Con control electrónico de temperatura ambiente

Con control de temperatura ambiente y regulación del momento del día

Con control de temperatura ambiente y regulación del día de la semana

Otras opciones de regulación Control de temperatura ambiente con detección de presencia

Control de temperatura ambiente con detección de ventanas abiertas

Con opción de control remoto no Con regulación adaptable del comienzo de la calefacción

Con limitación de tiempo de funcionamiento no Con sensor de bulbo negro no Información de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlín (Alemania)45

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos. Este producto contiene baterías. Si en su país existe una disposición legal relativa a la eliminación de baterías, estas no deben eliminarse como residuo doméstico. Infórmese sobre la normativa vigente relacionada con la eliminación de baterías. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas.

DECLARACIÓN DE CONFORMIDAD

Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania. Importador para Gran Bretaña: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom Por la presente, Chal-Tec GmbH declara que el tipo de equipo radioeléctrico Bern Smart / Lucerne Smart / Argau Smart es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: use. berlin/1003520247
