MANUAL DE USUARIO DIOCAMRE01 DIO

Guide de démarrage rapide / Beknopte handleiding / Guía de inicio rápido

adaptador de corriente 1,5 m

1×

soporte de pared

1×

tornillos

3x

pequeños tornillos

2x

1×

manual de inicio rápidoclave de reinicio

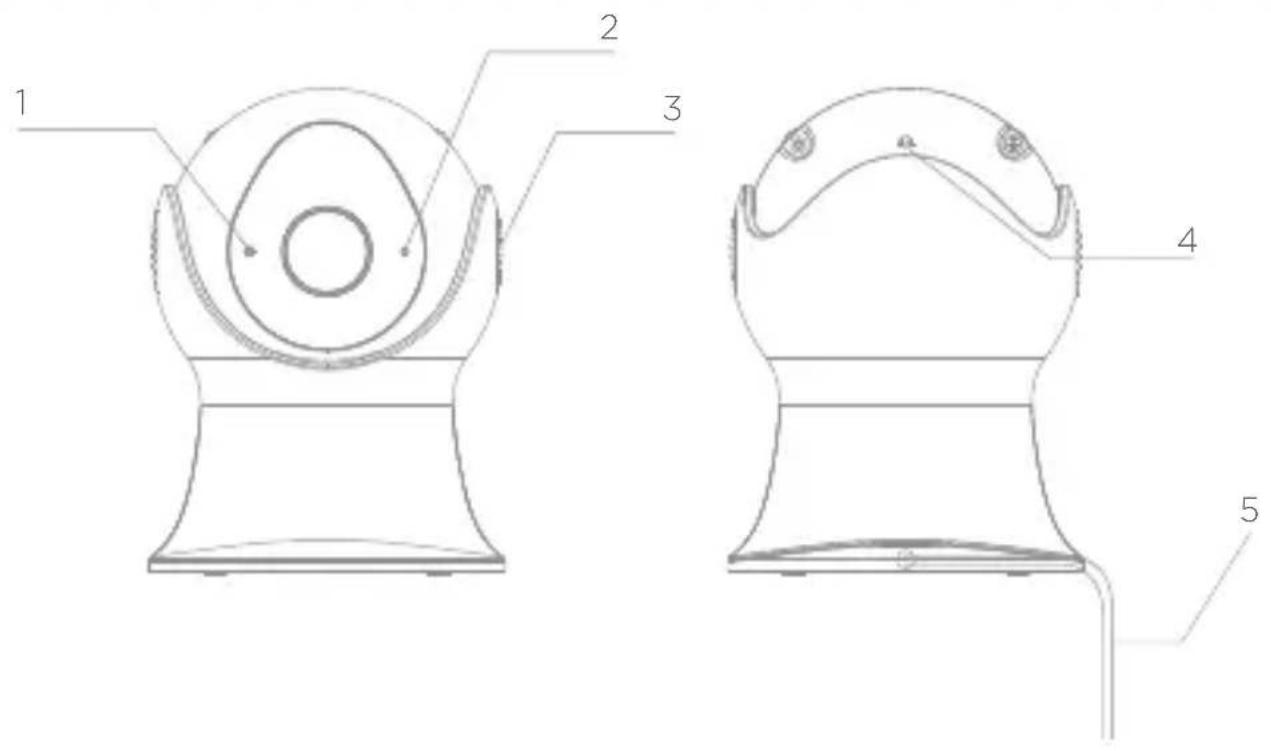

Descripción del aparato

1 2 3 4 5

1. Micrófono:

captura el sonido del vídeo

1. Indicador luminoso

2. Luz roja fija: la conexión de la cámara es anormal

3. Luz roja intermitente: esperando conexión Wi-Fi o conectándose (intermitencia rápida)
4. Luz azul fija: la cámara funciona correctamente

5. Luz azul intermitente: esperando configuración manual de Wi-Fi o conectándose (intermitencia rápida)

6. Altavoz

7. Botón de reinicio

8. Cable eléctrico

12 VCC/1 A

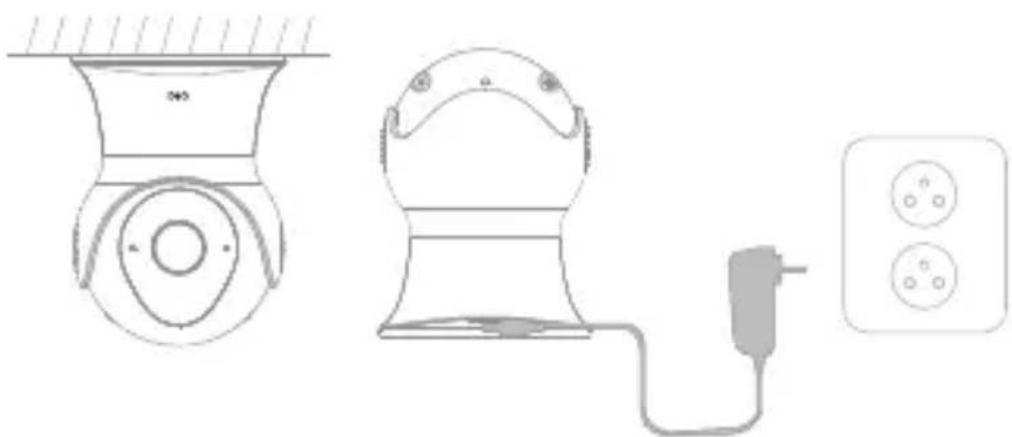

1. Conectar la cámara

1 Conecte la cámara al suministro eléctrico asegurándose de encajar bien el cable; el indicador luminoso rojo empieza a parpadear. Después de unos segundos escuchará un pitido que le indica que la cámara puede conectarse a la red Wi-Fi a través de su smartphone o tableta.

2 Descárguese la aplicación gratuita DiO One y cree su cuenta. La cámara DiO también es compatible con la aplicación Mi Chacón.

3 Siga las instrucciones de la aplicación para conectar la cámara a la Wi-Fi. Asegúrese de que su red Wi-Fi esté disponible. Añada la cámara a la aplicación haciendo clic en "+" seleccione el dispositivo que se va a añadir y seleccione el modo de proceder (captura de código QR o configuración inteligente).

Nota:

• Esta cámara solo admite una red wifi 2.4 GHz (No funciona en 5GHz).
• Asegúrese de que el smartphone esté bien conectado a la red wifi adecuada. Cuando tenga que registrar el SSID, asegúrese de indicar la misma red wifi y la contraseña correcta.
• Una cámara solo puede añadirse a una cuenta. Si la cámara ya se ha añadido, no puede añadirse a otra cuenta.

2. Instalar la cámara

1 Retire la lengüeta de protección de la lente.

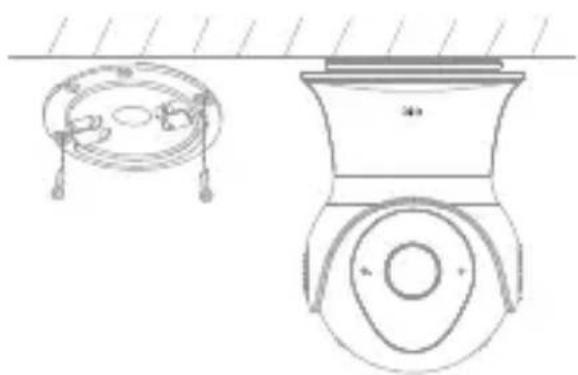

2 Si coloca la cámara en el techo:

- fije el soporte de plástico al techo con los tornillos suministrados

- enrosque la cámara al soporte

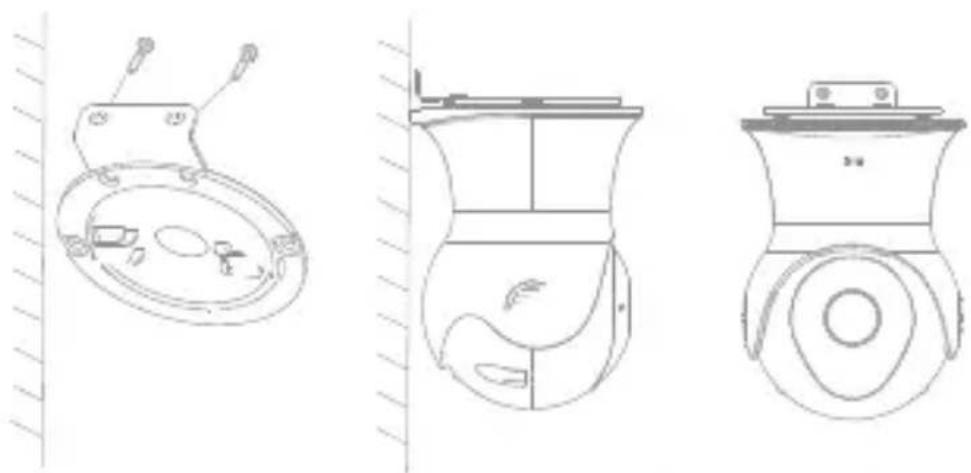

3 Si instala la cámara sobre una pared vertical:

• fije el soporte metálico al soporte de plástico con los dos tornillos suministrados
• fije el soporte a la pared con los dos tornillos suministrados (ver ilustración)
• enrosque la cámara al soporte

Para garantizar la impermeabilidad del producto, coloque su cámara com la lente hacia abajo.

1. Menú de configuración de la cuenta
2. Para añadir un nuevo dispositivo
3. Apertura de la configuración de los dispositivos instalados
4. Acceso a la interfaz de usuario de la cámara

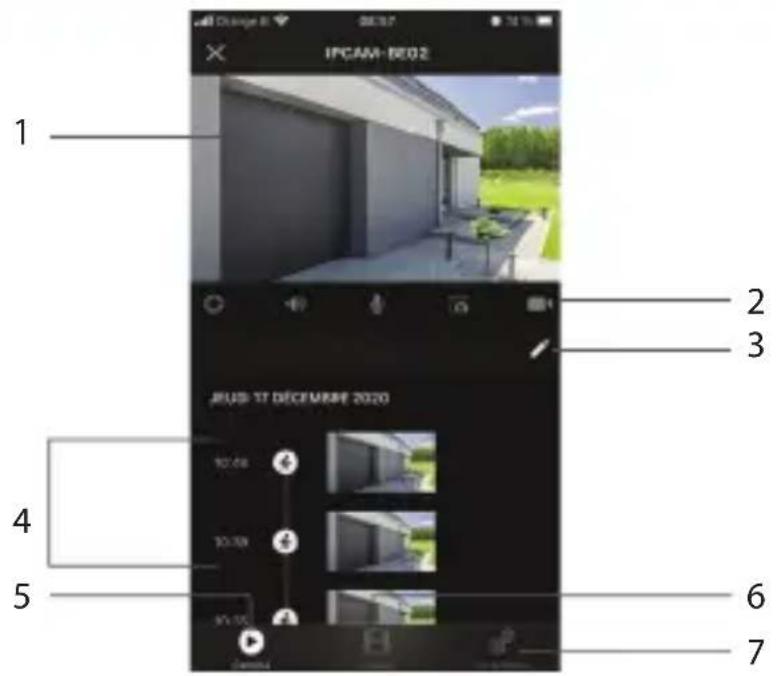

Interfaz de la cámara

IPCAM-DE02 1 2 3 JULIS 17 DÉCEMIRÉE 2020 4 5 6 7

1. Visualización en directo

Pulse la imagen para

• Ir a pantalla completa
• Imagen SD o HD

Rotación de la cámara: Desliza el dedo hacia arriba, hacia abajo, hacia la izquierda o hacia la derecha en la emisión en directo.

1. Funciones rápidas :

2. Activación/desactivación de la detección de movimiento

3. Escuchar
4. Hablar
5. Haz una foto del vídeo en directo (grabado en tu smartphone)

6. Graba el vídeo actual (guárdalo en tu smartphone)

7. Borra tus detecciones de movimiento o sonido

8. Detecciones de movimiento o sonido grabadas
9. Interfaz de la cámara
10. Visualización de grabaciones

Gracias a la tarjeta de memoria incorporada, puedes grabar de forma continua hasta 72 horas incluso si pierdes la conexión a la red Wi-Fi.

Posibilidad de grabar sólo cuando se detecta movimiento o sonido, durante 1, 3 o 5 minutos, para ello vaya al menú de configuración.

1. Menú de configuración de la cámara

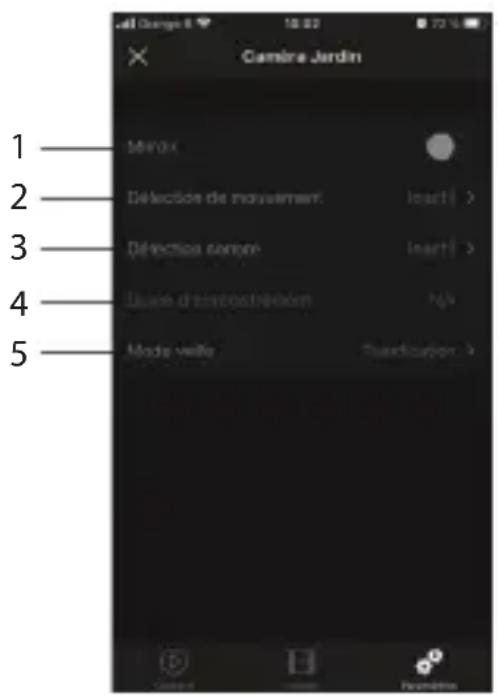

Menú de configuración de la cámara

1. Gira la imagen del vídeo 180°, en caso de que la cámara esté instalada al revés.
2. Activar/desactivar/ajustar la sensibilidad (baja, media o alta) de la detección de movimiento.
3. Activar/desactivar/ajustar la sensibilidad de la detección de sonido
4. Opciones de grabación

Para grabar vídeo sólo cuando se detecta movimiento o sonido, durante 1, 3 o 5 minutos.

1. Activar/programar/desactivar el modo de reposo

Active el modo de espera para evitar que la cámara filme.

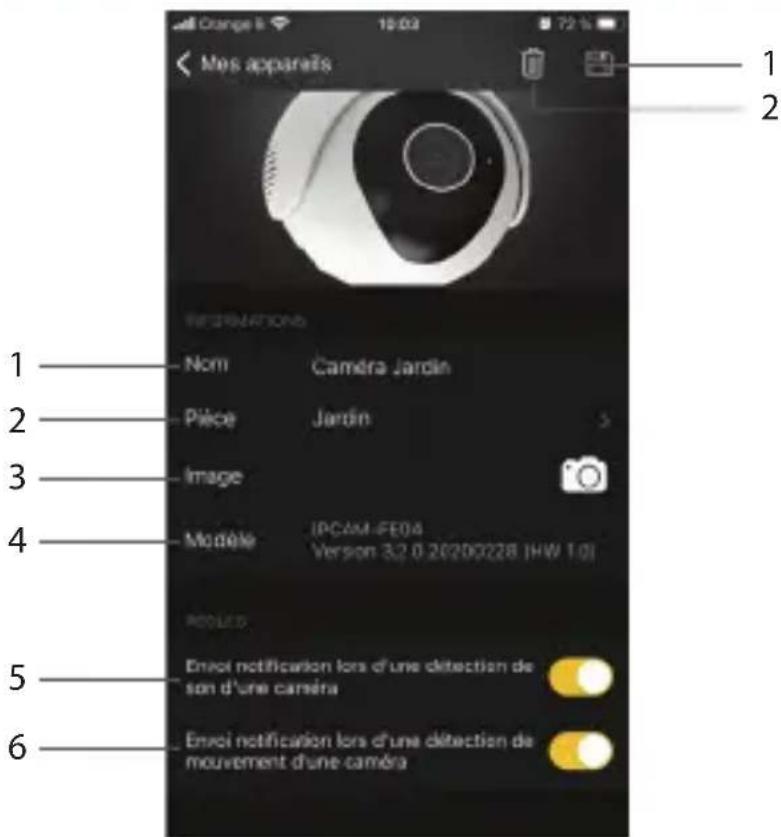

Información sobre el dispositivo

En la página de inicio de la DiO One App, pulsa prolongadamente el objeto que quieras editar, o bien pulsa el pequeño lápiz de la esquina superior derecha de la pantalla y luego el lápiz del dispositivo que quieras editar.

1. Nombre del dispositivo
2. Ubicación del dispositivo
3. Imagen de la cámara: es posible utilizar su propia imagen
4. Versión del software de la cámara.
   Si hay una actualización disponible, aparecerá un pequeño punto rojo junto a la versión.
   5/6. Activar/desactivar las notificaciones push en caso de detección Para recibir notificaciones push, debes activar las notificaciones "DiO One" en los ajustes de tu smartphone.
5. Guardar los cambios
6. Desinstalar la cámara de la cuenta

4. Reinicio

Para restablecer los ajustes de fábrica de la cámara, pulse 5 segundos el botón de reinicio de la cámara.

Atención: Si desea un restablecimiento completo (cambio de propietario), elimine primero la cámara de su cuenta en la aplicación y luego proceda con el restablecimiento.

5. Características técnicas

• Vídeo
- HD 1080p (1920X1080) / 25 fps
- Rotación: vertical -10°-65° / horizontal 0-355°
- Sensor CMOS 1/2,9 "
- Detección de movimiento ajustable (baja, media, alta o apagada)
- Visión nocturna hasta 10 m con filtro de infrarrojos
- Zoom digital x4
- Audio: Altavoz y micrófono integrados
- Compatible Wi-Fi 802.11b /g /n - WPA /WPA2- Personal
• Frecuencia: Wi-Fi 2.4 GHz

• Potencia máx.: 11,5 mW EIRP
• Adaptador de corriente :
• Modelo : DCT12W120100EU-A0
• Tensión de entrada : 100-240V\~
• Frecuencia de entrada : 50/60Hz
• Tensión de salida : 12.0Vdc
• Corriente de salida : 1.0A
• Potencia de salida : 12.0W
• Eficiencia activa media: 83,69%.
• Eficiencia a baja carga (10%): 78,25%.

• Consumo en vacío : 0,068W

• Uso exterior: IP54

• Temperatura de funcionamiento: -20 - 50 °C
• Dimensiones / peso: ∅75x105 mm / 235g

6. Completar la instalación

Complete la instalación con las soluciones DiO para controlar la calefacción, la iluminación, las persianas, el jardín o para ver lo que ocurre en su casa con la videovigilancia. Fácil, evolutivo, económico y de gran calidad: descubra todas las soluciones DiO connected home en www.chacon.com

5. Características técnicas

De conformidad con las directivas europeas RAEE (2002/96/EC) y sobre acumuladores (2006/66/EC), los aparatos eléctricos, electrónicos o los acumuladores deberán ser objeto de una recogida selectiva por un sistema local y especializado en la eliminación de residuos. No tire estos productos con los residuos domésticos. Consulte la normativa vigente. La marca en forma de contenedor indica que este producto no debe eliminarse con los residuos domésticos en ningún país de la UE. Para evitar riesgos en el medio ambiente o la salud humana relativos a una eliminación incontrolada, recicle el producto de forma responsable para promover el uso sostenible de los recursos materiales. Para devolver el aparato usado, utilice los sistemas de reenvío y recogida o contacte con el distribuidor original. Éste se encargará del reciclaje en virtud de las disposiciones reglamentarias.

Declaración de conformidad

El abajo firmante, Chacon, declara que los equipos WiFi con la referencia: DiOCAM-FI01, DiOCAM-RI01 y DiOCAM-RE01 están conformes a la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la siguiente dirección: www.chacon.be-support-téléchargements

Pueden existir requisitos específicos con respecto a la instalación y al uso de la cámara de vigilancia en función del lugar donde reside (país, municipio, ciudad). Es su responsabilidad informarse acerca de estos requisitos locales y aplicarlos según corresponda.

• El adaptador de CA debe conectarse únicamente en el interior de la vivienda y en una habitación seca.
• No lo instale cerca de fuentes de calor.
• Mantenga el adaptador de CA accesible para poder desconectarlo fácilmente en caso necesario.
• Si necesita limpiar el producto, utilice un paño suave.

Consejo:

- Cualquier material entre el producto y su router Wi-Fi reduce la distancia de funcionamiento (principalmente: muro de hormigón armado, muro de hormigón, superficies metálicas). Téngalo en cuenta a la hora de determinar la posición de su cámara.

- Prefiera una instalación protegida de la cámara y a una altura superior a 2,5 m para limitar la accesibilidad.
