MANUAL DE USUARIO iOVEN P BX TEKA

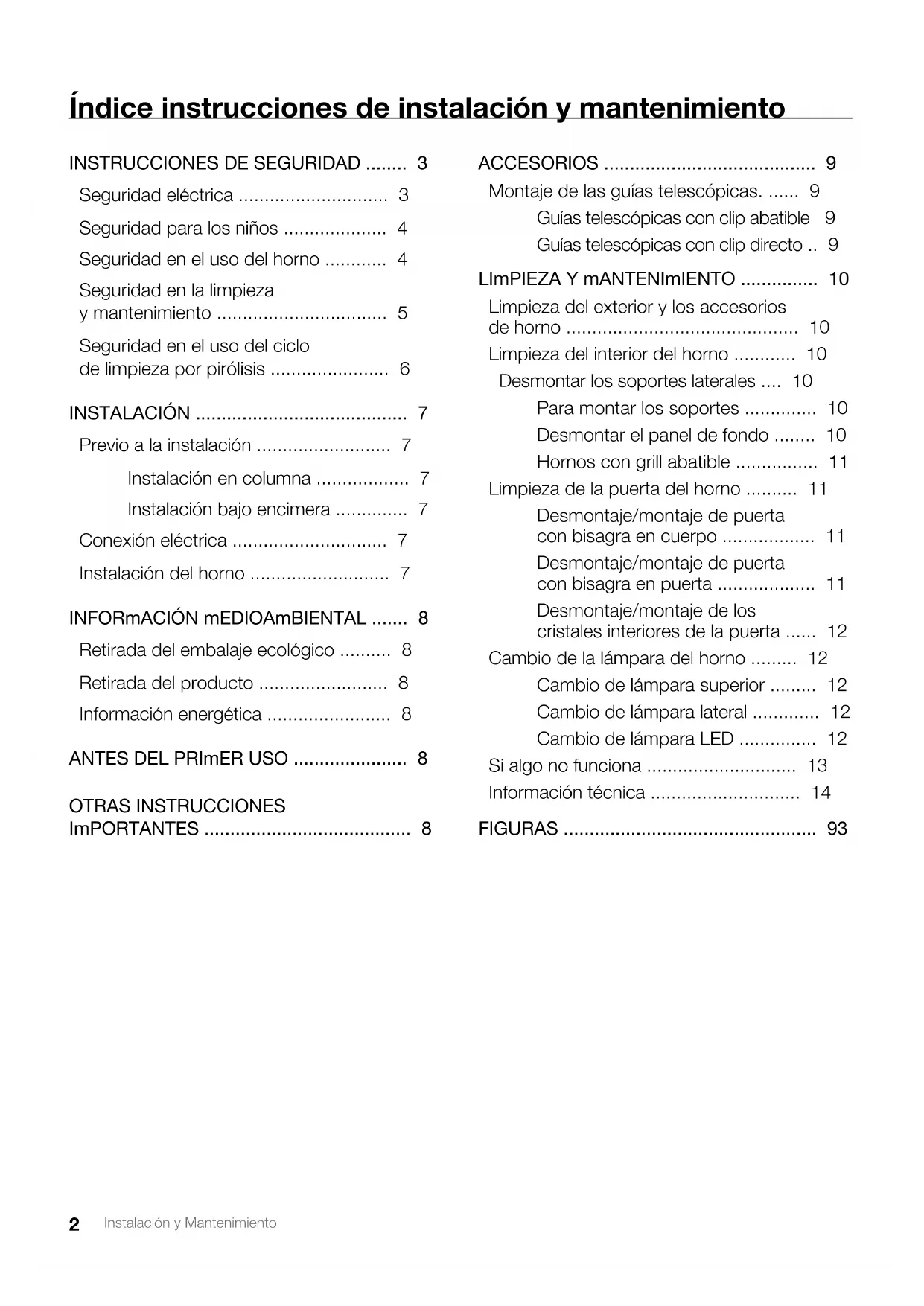

Installation & Maintenance www.teka.com2 Instalación y Mantenimiento Índice instrucciones de instalación y mantenimiento

INSTRUCCIONES DE SEGURIDAD ........ 3

• Seguridad eléctrica p. 3
• Seguridad para los niños p. 4
• Seguridad en el uso del horno p. 4
• Seguridad en la limpieza y mantenimiento p. 5
• Seguridad en el uso del ciclo de limpieza por pirólisis p. 6
• INSTAlACIóN p. 7
• Previo a la instalación p. 7
• Instalación en columna p. 7
• Instalación bajo encimera p. 7
• Conexión eléctrica p. 7
• Instalación del horno p. 7
• INfORmACIóN mEDIOAmbIENTAl p. 8
• Retirada del embalaje ecológico p. 8
• Retirada del producto p. 8
• Información energética p. 8
• ANTES DEl pRImER USO p. 8
• OTRAS INSTRUCCIONES ImpORTANTES p. 8
• ACCESORIOS p. 9
• Montaje de las guías telescópicas p. 9
• Guías telescópicas con clip abatible 9 Guías telescópicas con clip directo p. 9
• lImpIEzA y mANTENImIENTO p. 10
• Limpieza del exterior y los accesorios de horno p. 10
• Limpieza del interior del horno p. 10
• Desmontar los soportes laterales p. 10
• Para montar los soportes p. 10
• Desmontar el panel de fondo p. 10
• Hornos con grill abatible p. 11
• Limpieza de la puerta del horno p. 11
• Desmontaje/montaje de puerta con bisagra en cuerpo p. 11
• Desmontaje/montaje de puerta con bisagra en puerta p. 11
• Desmontaje/montaje de los cristales interiores de la puerta p. 12
• Cambio de la lámpara del horno p. 12
• Cambio de lámpara superior p. 12
• Cambio de lámpara lateral p. 12
• Cambio de lámpara LED p. 12
• Si algo no funciona p. 13
• Información técnica p. 14
• fIGURAS Instalación y Mantenimiento Español p. 933

INSTRUCCIONES DE SEGURIDAD

Lea atentamente estas instrucciones para obtener el máxi- mo rendimiento de su horno de una forma correcta y segura. Guarde este manual de cara a que pueda leerlo un nuevo pro- pietario. Seguridad eléctrica

• En el caso de que el horno no lleve cable de alimentación, los cables que se pueden utilizar en hornos no pirolíticos son los siguientes: H05RR-F / H05VV-F / H05V2V2-F / H07RN-F / H05SS-F. En hornos pirolíticos, sólo se puede utilizar cable del tipo H05SS-F. El esquema de conexión se muestra en la Figura 1.

• El horno debe conectarse siempre a una buena toma de tie- rra y la instalación de este aparato tiene que cumplir los reglamentos vigentes.

• El uso de este aparato está previsto para una altitud máxima de 2.000 metros.

• Para la instalación del horno se deben incorporar medios de desconexión total a la instalación fija de acuerdo con las reglamentaciones de instalación (adecuado a la intensidad a soportar y con una apertura mínima entre contactos de 3 mm) bajo las condiciones de categoría III de sobretensión, para la desconexión en casos de emergencia, limpieza o cambio de la lámpara. En ningún caso el cable de toma de tierra podrá pasar por este interruptor.

• Este interruptor se puede sustituir por una clavija de enchu- fe, siempre que pueda estar accesible en un uso normal.

• Cualquier manipulación o reparación del aparato, incluida la sustitución del cable de alimentación, debe realizarse por personas del Servicio de Asistencia Técnica autorizado usan- do repuestos originales. Las reparaciones o manejo realizado por otras personas pueden ocasionar daños al aparato o un mal funcionamiento, poniendo en peligro su seguridad.4 Instalación y Mantenimiento

• Desconecte su horno cuando esté averiado.

• En hornos combinados con encimera, sólo se podrán mon- tar las recomendadas por el fabricante, a fin de evitar un posible riesgo. Seguridad para los niños

• Impida que los niños se acerquen al horno durante el coci- nado o la limpieza por pirólisis, ya que se alcanzan tempe- raturas elevadas.

• Los niños menores de 8 años deben permanecer alejados a menos que estén bajo supervisión permanente. Los niños no deben jugar con el aparato.

• Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales estén reducidas, o falta de experiencia o conoci- miento, si se les ha dado la supervisión o instrucción apro- piadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica.

• Para México: Este aparato no se destina para utilizarse por per- sonas (incluyendo niños) cuyas capacidades físicas, sensoria- les o mentales sean diferentes o estén reducidas o carezcan de experiencia o conocimiento, a menos que dichas personas reciban una supervisión o capacitación para el funcionamiento del aparato por una persona responsable de su seguridad. Seguridad en el uso del horno

• El horno siempre tiene que funcionar con la puerta cerrada.

• Sólo utilice el horno cuando esté instalado en el interior del mueble (Ver Instalación del horno).

• No instale el horno detrás de puertas decorativas. Esto po- dría provocar sobrecalentamiento.

• El fabricante no se responsabiliza de un uso que no sea para la preparación de alimentos de forma doméstica.

• No recubra el fondo del horno con hojas de papel de alu- minio ni de cualquier otro material, ya que puede afectar al cocinado y dañar el esmalte de la cavidad y el interior del mueble de su cocina.5 Instalación y Mantenimiento Español

• No guarde aceites, grasas ni materiales inflamables en el interior, ya que puede ser peligroso si pone el horno en fun- cionamiento.

• No se apoye ni se siente en la puerta abierta, podría dañarla además de poner en peligro su seguridad.

• La bandeja y la parrilla poseen un sistema para facilitar su extracción parcial y manipular los alimentos. Coloque siem- pre estos accesorios en el interior del horno como se indica en el apartado Accesorios.

• Durante el uso el aparato se calienta, emplee guantes de protección cuando quiera maniobrar dentro de él y evite to- car los elementos de calentamiento.

• Use sólo la sonda de medida de temperatura suministrada dentro del horno (modelos con esta prestación). Seguridad en la limpieza y mantenimiento

• Debe desconectar el aparato de la red eléctrica para reali- zar cualquier intervención.

• No utilizar limpiadores a vapor o agua a presión para limpiar el horno.

• No use rascadores de metal afilados, estropajos metálicos, cepillos de alambre ni polvos comerciales o abrasivos para limpiar la puerta del horno, ya que podría arañar la superfi- cie y provocar la rotura del cristal.

• La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

• Antes de sustituir la lámpara, asegúrese primero que el hor- no está desconectado de la red eléctrica para evitar la posi- bilidad de choques eléctricos.

• Retirar todos los accesorios y vajilla del horno, incluyendo los soportes de bandejas y/o guías telescópicas.

• Retirar cualquier derrame o resto excesivo de suciedad, ya que durante el proceso de pirolisis podrían inflamarse co- rriendo peligro de incendio.

• Por su seguridad, nunca ponga en funcionamiento el horno sin el panel de fondo que protege el ventilador.6 Instalación y Mantenimiento Seguridad en el uso del ciclo de limpieza por pirólisis Antes de comenzar el ciclo de limpieza:

• MUY IMPORTANTE: Retirar todos los accesorios y vajilla del horno, incluyendo los soportes de bandejas y/o guías telescópicas.

• Retirar cualquier derrame o resto excesivo de suciedad, ya que durante el proceso de pirólisis podrían inflamarse co- rriendo peligro de incendio.

• Retirar los restos de suciedad de la junta de horno.

• Seguir atentamente las instrucciones para programar el ci- clo de limpieza por pirólisis. Durante el proceso de limpieza por pirólisis:

• No deje paños ni cualquier otro elemento textil colgado del tirador del horno ni en contacto con éste.

• Por seguridad, la encimera de cocción debe permanecer apagada durante el funcionamiento del horno en modo pi- rolítico, cuando éste vaya instalado debajo de la encimera.

• La luz interior del horno permanecerá apagada y no puede encenderse.

• El horno está dotado de un mecanismo de bloqueo de segu- ridad automático que impedirá la apertura de la puerta du- rante el ciclo de limpieza. No intente abrir la puerta mientras el bloqueo está activado. INFORMACIÓN En este libro se describen características generales de los hornos, por lo que podrían no corresponder exactamente con los de su horno. Para conocer las prestaciones y equi- pamiento específico de su horno, debe consultar la Guía de Uso que acompaña a este manual. El fabricante se reserva el derecho de modificar característi- cas del producto para mejorar el funcionamiento del mismo.7 Instalación y Mantenimiento Español Instalación Esta información va dirigida exclusivamente al instalador, ya que es el responsable del monta- je y conexión eléctrica. Si usted mismo instala el horno, el fabricante no se hará responsable de los posibles daños.

PREVIO A LA INSTALACIÓN

• Para manipular el horno utilice las asas la- terales. Nunca utilice el tirador de la puerta para levantar el horno.

• Cuando instale el horno debajo de una en- cimera respete las instrucciones de instala- ción de la misma.

• En general, deben evitarse los salientes (re- fuerzos del mueble, tuberías, bases de en- chufe, etc…) en la parte posterior del mueble.

• Cuando la base del enchufe de conexión a red se coloque dentro del mueble en el que se instala el horno, se hará dentro la zona sombreada. Figura 2.

• El mueble en el que se instala el horno y muebles adyacentes, deben soportar tem- peraturas superiores a 85º C.

• Las instrucciones de instalación deben res- petarse rigurosamente, de lo contrario, podría bloquearse el circuito de ventilación del horno, provocando altas temperaturas que podrían dañar el mueble así como el propio aparato.

• Para ello, verifique las medidas del mueble y de las aberturas a realizar en los mismos se- gún las figuras que se indican a continuación: Instalación en columna. Horno de 60 cm: Figura 7*. Horno de 45 cm: Figura 8*. ATENCIÓN

• Para la instalación de hornos pirolíticos NO realizar las aperturas en el mueble que se muestran sombreadas. Instalación bajo encimera. Horno de 60 cm: Figura 9*. Horno de 45 cm: Figura 10*. ATENCIÓN

• Para la instalación de hornos pirolíticos NO realizar las aperturas en el mueble que se muestran sombreadas.

• La tensión y la frecuencia de la red se co- rresponde con lo indicado en la Placa de Características.

• La instalación eléctrica puede soportar la potencia máxima indicada en la Placa de Características.

• Después de la conexión eléctrica, verifique el correcto funcionamiento de todos los ele- mentos eléctricos del horno.

INSTALACIÓN DEL HORNO

Para todos los hornos y tras realizar la conexión eléctrica,

1. Introduzca el horno en el mueble asegurán-

dose que el cable de alimentación no queda atrapado, ni en contacto con partes calien- tes del horno.

2. Observe que la carcasa del horno no esté en

contacto con las paredes del mueble y que hay al menos una separación de 2 mm con los muebles contiguos.

3. Centre el horno en el mueble de forma que

se garantice una distancia mínima de 5mm entre el horno y las puertas de los muebles que lo rodean. Figura 3.

4. Abra la puerta y clipe los topes de plástico

suministrados con su horno en los respecti- vos alojamientos. Figura 11.

5. Sujete el horno al mueble con los tornillos

suministrados, roscándolos al mueble a tra- vés de los topes.8 Instalación y Mantenimiento Antes del primer uso Por el proceso de fabricación, puede haber en el horno restos de grasas y otras impurezas, para eliminarlos proceda como sigue:

1. Retire todos los elementos del embalaje, in-

cluido el plástico protector si lo lleva.

2. Conecte su horno en función

/ o en su defecto / , a 200º C y durante 1 hora. Para ello consulte la Guía de Uso que acompaña a este manual.

3. Enfríelo abriendo la puerta, de esta forma se

ventila no quedando olores en su interior.

4. Tras el enfriamiento, limpie el horno y los ac-

cesorios. Durante este primer funcionamiento, se produ- cen humos y olores por lo que se debe asegu- rar una buena ventilación de la cocina. Otras instrucciones importantes No vierta agua en el fondo durante el funciona- miento, ya que puede dañar el esmalte. En cocinados con un alto contenido de líquidos es normal que se produzcan algunas conden- saciones en la puerta. Información medioambiental

RETIRADA DEL EMBALAJE ECOLÓGICO

El embalaje está realizado con materiales total- mente reciclables y pueden ser aprovechados nuevamente. Consulte con su administración municipal sobre las normas locales para retirar estos materiales.

RETIRADA DEL PRODUCTO

ATENCIÓN El símbolo en el producto o en el em- balaje, indica que este aparato no se puede tratar como un desperdicio normal del ho- gar. Usted debe entregarlo al punto de reco- lección de equipos eléctricos y electrónicos para su reciclaje. De esta forma usted ayu- dará a evitar posibles consecuencias nega- tivas para el ambiente y la salud pública por una incorrecta manipulación. Para obtener información más detallada sobre el reciclado del aparato, póngase en contacto con la administración de su ciu- dad, con el servicio de desechos del hogar o con el establecimiento donde compró el producto.

INFORMACIÓN ENERGÉTICA

Ensayos para cumplir los requisitos de los re- glamentos 66/2014 (Ecodiseño) y 65/2014 (Eti- quetado Energético) conforme a la Normativa EN 60350-1. Mediciones de consumo realizadas en condi- ciones distintas, pueden dar valores diferentes a los reflejados para su horno. Para conocer los datos de consumo energé- tico de su horno, consulte la Guía de Uso que acompaña a este manual. ATENCIÓN No se apoye en la puerta abierta del horno durante los pasos 4 y 5, ya que al no estar el horno fijado al mueble, éste podría vencerse hacia delante y caer al suelo.9 Instalación y Mantenimiento Español Al cerrar la puerta del horno durante el cocina- do, se puede llegar a apreciar el sonido del aire en el interior. Esto es un efecto normal, debi- do a la presión que ejerce la puerta al cerrarse para garantizar la estanqueidad de la cavidad. Accesorios No deposite recipientes ni alimentos en el suelo del horno. Emplee siempre las bandejas y parri- llas que se suministran con el horno. Para la preparación de yogur, puede colocar los vasos directamente en el suelo del horno. Para cocinar cualquier otro alimento, introduzca la bandeja o parrilla en las guías laterales de la cavidad interior como se indica a continuación:

1. Entre dos varillas de los soportes laterales,

o sobre alguna de las guías extraíbles si su horno las lleva.

2. La parrilla y algunas bandejas, llevan hendi-

duras de retención para evitar su extracción accidental. Coloque estas hendiduras hacia la parte trasera del horno y apuntando hacia abajo. Figura 4.

3. La superficie de la parrilla en la que se van

a apoyar los recipientes, debe quedar por debajo de las varillas laterales. Así evitará el deslizamiento accidental del recipiente. Fi- gura 5.

4. Las bandejas tienen una pestaña frontal

para facilitar su extracción. Coloque la ban- deja con esta pestaña hacia el exterior del horno. Figura 6. MONTAJE DE LAS GUÍAS TELESCÓPICAS Algunos modelos de horno, incorporan como accesorio un kit de guías telescópicas. Para el montaje de las guías telescópicas sobre los soportes cromados, proceda como se indi- ca a continuación: Guías telescópicas con clip abatible IMPORTANTE Las guías deben colocarse en la altura 2, empezando desde abajo. Figura 12.

perior y abata la guía hasta enganchar los clips pequeños en la varilla inferior. Figura 12.

3. Oirá un «click» cuando la guía esté correcta-

mente fijada. Figura 13.

4. La muesca para registro de la bandeja/pa-

rrilla, debe quedar en la parte delantera del horno. Figura 13. Guías telescópicas con clip directo IMPORTANTE Las guías de extracción sencilla pueden co- locarse en las alturas 1, 2, 3 y 5, empezando desde abajo. Figura 14. Las guías de extracción doble pueden co- locarse en las alturas 1, 2 y 3, empezando desde abajo. Figura 15. En los hornos de 45 cm, las guías telescó- picas se colocan en la altura 1. Figura 16.

1. Enganche el clip en la varilla superior del ni-

vel deseado. Figura 17.

2. Oirá un «click» cuando la guía esté correcta-

mente fijada. Figura 18.

3. La muesca para registro de la bandeja/pa-

rrilla, debe quedar en la parte delantera del horno. Figura 18.10 Instalación y Mantenimiento Limpieza y mantenimiento Con el paso del tiempo, determinados tipos de alimentos como el tomate, el vinagre, asados a la sal… provocan cambios de coloración en el es- malte. Esto es normal y no afecta al funcionamien- to del mismo. No intente quitar estas manchas con medios agresivos como los descritos, ya que podría dañar permanentemente la superficie. Limpie regularmente la junta del horno para eli- minar restos de grasa o alimentos. Esto evitará el deterioro y rotura de la junta en posteriores cocinados. Se recomienda limpiar esta junta sin desmontarla. Desmontar los soportes laterales

1. Retire los accesorios del interior del horno.

2. Desenrosque completamente la tuerca de-

lantera de fijación (A), tire de los soportes hacia delante (B) y retírelos. Figura 19. Para montar los soportes

3. Encaje la muesca trasera en la tuerca trase-

4. Registre la tuerca delantera de fijación (C) en

la muesca delantera del soporte. Figura 20.

5. Abata el soporte con la tuerca (D) y gire ésta

hasta que quede ajustada (E). Figura 20. Desmontar el panel de fondo INFORMACIóN Para desmontar el panel del fondo, debe des- montar primero los soportes laterales siguien- do las instrucciones del apartado anterior. A continuación:

1. Quite los tornillos inferiores (A) y luego el tor-

nillo superior (B). Figura 21.

2. Para montar el panel de fondo, proceda en

orden inverso. ATENCIóN Debe desconectar el aparato de la red eléc- trica para realizar cualquier intervención. LIMPIEZA DEL ExTERIOR

Y LOS ACCESORIOS DE HORNO

Limpie el exterior del horno y los accesorios con agua jabonosa y templada o con algún de- tergente suave. Para superficies inoxidables o superficies pin- tadas, actúe con precaución y emplee sólo es- ponjas o paños que no puedan rayarlos. IMPORTANTE Las guías telescópicas no deben introducir- se en el lavavajillas. Esto haría que la grasa que facilita el deslizamiento desaparezca y las guías se atasquen quedando inservibles.

LIMPIEZA DEL INTERIOR DEL HORNO

Limpie regularmente el interior del horno para eliminar restos de grasa o alimentos, los cuales en posteriores cocinados desprenderán humos y olores o provocarán la aparición de manchas. Con el horno frío y para superficies esmaltadas (ejemplo, suelo del horno) use cepillos de nylon o esponjas con agua jabonosa y templada. Si usa productos de limpieza de hornos, aplíque- los sólo en las superficies esmaltadas y siguien- do las instrucciones del fabricante. ATENCIóN No limpie el interior de su horno con apa- ratos limpiadores a vapor o agua a presión. Tampoco utilice estropajos metálicos, cepillos de alambre o cualquier utensilio que pueda ra- yar el esmalte.11 Instalación y Mantenimiento Español

3. Cierre la puerta hasta la posición de blo-

4. Asiendo la puerta con ambas manos y por

los costados, levante la puerta hasta sacarla totalmente de las bisagras Figura 25. Para el montaje de la puerta

5. Asiendo la puerta con ambas manos por la

parte inferior de los laterales, introduzca los brazos de las bisagras en sus alojamientos y deje caer la puerta hasta el final del recorri- do. Figura 26.

7. Gire los gatillos a su posición inicial.

ATENCIÓN Tenga cuidado de que la puerta permanez- ca totalmente introducida al girar los gatillos. De lo contrario, podría bloquearse al intentar cerrarla. INFORMACIÓN Si los gatillos oponen mucha resistencia, puede ayudarse de una herramienta plana para girarlos. Desmontaje/montaje de puerta con bisagra en puerta

1. Abra totalmente la puerta del horno.

2. Bloquee la bisagra girando los dos gatillos.

3. Cierre la puerta hasta la posición de blo-

4. Asiendo la puerta con ambas manos y por

los costados, levante y separe la puerta has- ta sacar totalmente las bisagras del horno. Figura 28. Para el montaje de la puerta, proceda de forma inversa. ATENCIÓN Por su seguridad, nunca ponga en funcio- namiento el horno sin el panel de fondo que protege el ventilador. Hornos con grill abatible Para limpiar la parte superior del horno,

1. Espere a que su horno esté frío.

2. Empuje con ambas manos la varilla de la re-

sistencia de Grill (A) hacia la parte posterior del horno, hasta soltarla de la tuerca de fija- ción (B). Figura 22.

3. Deje caer la resistencia y limpie la parte su-

perior del horno. Figura 23.

4. Finalmente vuelva a colocar la resistencia de

Grill en su posición inicial procediendo a la inversa. Hornos con función Teka Hydroclean® Por favor consulte la Guía de Uso de su horno. Hornos con Función de Autolimpieza por Pirólisis Por favor consulte la Guía de Uso de su horno.

LIMPIEZA DE LA PUERTA DEL HORNO

Para facilitar la limpieza de la puerta, puede desmontarla. Para ello, siga las instrucciones correspondientes al tipo de puerta que incor- pora su horno. Desmontaje/montaje de puerta con bisagra en cuerpo

1. Abra totalmente la puerta del horno.

2. Bloquee la bisagra girando los gatillos.

Figura 24.12 Instalación y Mantenimiento Desmontaje/montaje de los cristales interiores de la puerta ATENCIÓN Si desmonta los cristales con la puerta mon- tada en el horno, hágalo siempre con la bisa- gra en posición de bloqueo. De lo contrario, la puerta se cerrará pudiendo romperse los cristales no desmontados y causar lesiones. INFORMACIÓN Para evitar esto, se recomienda desmontar los cristales con la puerta desmontada si- guiendo las instrucciones del apartado an- terior. Dependiendo del modelo, su horno puede te- ner 2, 3 o 4 cristales. Siga las instrucciones co- rrespondientes al tipo de puerta que incorpora su horno.

1. Presione con los dedos sobre los botones

situados en la parte superior de ambos la- dos de la puerta del horno. Figura 29.

2. Sin dejar de presionar, tire del cierre superior

de la puerta. Figura 30.

3. Retire los cristales de la puerta. Límpielos

con limpiacristales o agua con jabón, y un paño suave. ATENCIÓN Ponga atención en el orden y posición de los cristales cuando los retire, ya que debe- rá montarlos en el mismo orden y posición cuando termine la limpieza.

4. Una vez limpios, introduzca el cristal n.º 3

en la misma posición, de forma que la in- dicación TERMOGLASS que llevan impresa pueda verse como se indica en la Figura 31.

5. Para hornos pirolíticos, la indicación TER-

MOGLASS de los cristales n.º 3 y n.º 4 debe verse como se indica en la Figura 32.

6. Coloque el cristal n.º 2 con la parte impresa

hacia el interior de la puerta.

7. Coloque de nuevo el cierre superior de la

puerta, asegurando que los botones latera- les encajan en su alojamiento. ATENCIÓN Nunca ponga el horno a funcionar si falta al- guno de los cristales de la puerta. CAMBIO DE LA LÁMPARA DEL HORNO ATENCIÓN Para cambiar la lámpara, asegure primero que el horno está desconectado de la red eléctrica. La lámpara a sustituir debe tener una resisten- cia a la temperatura de hasta 300º C, solicítela en el servicio de asistencia técnica. Cambio de lámpara superior

1. Desenrosque la lente del portalámparas.

2. Sustituya la lámpara y enrosque de nuevo la

lente. Cambio de lámpara lateral

1. Suelte la lente de vidrio con la ayuda de una

herramienta de punta plana. Figura 34.

2. Sustituya la lámpara y monte de nuevo la

lente, asegurando que encaja en posición correcta. Cambio de lámpara LED Contacte con el Servicio de Asistencia Técnica.13 Instalación y Mantenimiento Español El horno no funciona

• Compruebe la conexión a la red.

• Verifique los fusibles y el limitador de su instalación.

• Asegúrese que el reloj está en posición manual o programado.

• Verifique la posición del selector de funcio- nes y de temperaturas La luz interior del horno no se enciende

• Sustituya la lámpara.

• Verifique el correcto montaje según las Ins- trucciones de Instalación. El piloto de calentamiento no se ilumina

• Seleccione una temperatura.

• Seleccione una función.

• Sólo se debe iluminar mientras el horno está calentando para alcanzar la tempera- tura seleccionada. Generación de humos durante el funcionamiento del horno

• Proceso normal en el primer funciona- miento.

• Limpie periódicamente el horno.

• Reduzca la cantidad de grasa o aceite añadido a la bandeja.

• No utilice temperaturas más altas de las indicadas en las tablas de cocinado. No se obtienen los resultados esperados en el cocinado

• Revise las tablas de cocinado, para obte- ner una orientación sobre el funcionamien- to de su horno. Mis accesorios y soportes fijación bandejas están dañados

• No los ha retirado cuando ha realizado un proceso de limpieza pirolítica.

• Es necesario sustituirlos por otros nuevos y retirarlos en posteriores ciclos de limpieza. El color del esmalte ha sufrido variaciones o han aparecido manchas

• La composición química de algunos ali- mentos puede generar estos cambios en el esmalte.

• Es un proceso normal que no daña las pro- piedades del esmalte. El horno está apagado, el símbolo iluminado y la puerta no puede abrirse

• Está accionado el bloqueo de puerta.

• Desactive el bloqueo de puerta siguiendo las instrucciones que encontrará en la Guía de Uso de su horno que acompaña a este manual. El horno está encendido, el símbolo iluminado y la puerta no puede abrirse

• Está accionado el bloqueo de puerta.

• Gire el mando selector de funciones a la posición

Si algo no funciona En este apartado encontrará algunas de las incidencias más habituales que pueden produ- cirse en su horno, junto con las causas más comunes y posibles soluciones.14 Instalación y Mantenimiento

• Desactive el bloqueo de puerta siguiendo las instrucciones que encontrará en la Guía de Uso que acompaña a este manual.

• Para continuar cocinando, vuelva a selec- cionar la función de cocinado deseada. He girado el mando selector de funciones a la posición , he seleccionado el programa de pirólisis P1, P2 ó P3 pero el símbolo parpadea rápidamente y suena una alarma sonora

• La puerta del horno está mal cerrada, lue- go no se puede bloquear la puerta, y se ha bloqueado el proceso de pirolisis.

• Revise la puerta y asegúrese que está bien cerrada. A continuación, ponga en posi- ción el mando selector de funciones y vuelva a realizar la secuencia para activar la pirolisis. He girado el mando selector de funciones a la posición , he seleccionado el programa de pirólisis P1, P2 ó P3 pero el símbolo no se ilumina y el horno no calienta

• El interruptor de puerta no ha funcionado a pesar de estar la puerta bien cerrada.

• Llame por favor al Servicio de Asistencia Técnica ya que hay un fallo del interruptor de puerta. El programa de pirólisis ha terminado y el horno está frío, sin embargo la puerta está bloqueada y en la pantalla se muestra encendido el símbolo y 0:00

• No puso en posición el mando selector de funciones cuando terminó el programa de pirólisis.

• Ponga en posición el mando selector de funciones. He puesto en posición el mando selector de funciones y la puerta sigue bloqueada

• El horno no se ha enfriado hasta alcanzar la temperatura de seguridad.

• Espere a que la temperatura baje y el sím- bolo se apague. Información técnica ATENCIÓN Si a pesar de estos consejos persiste el pro- blema, póngase en contacto con su Servicio de Asistencia Técnica. Comunique al Servicio de Asistencia Técnica el tipo de anomalía que usted observa indicando:

1. Número de Serie (S-No).

1. Retire a película protetora.

1. Número de série (S-No).

• Para hornos pirolíticos NO realizar las aperturas.
