BEDIENUNGSANLEITUNG iOVEN P BX TEKA

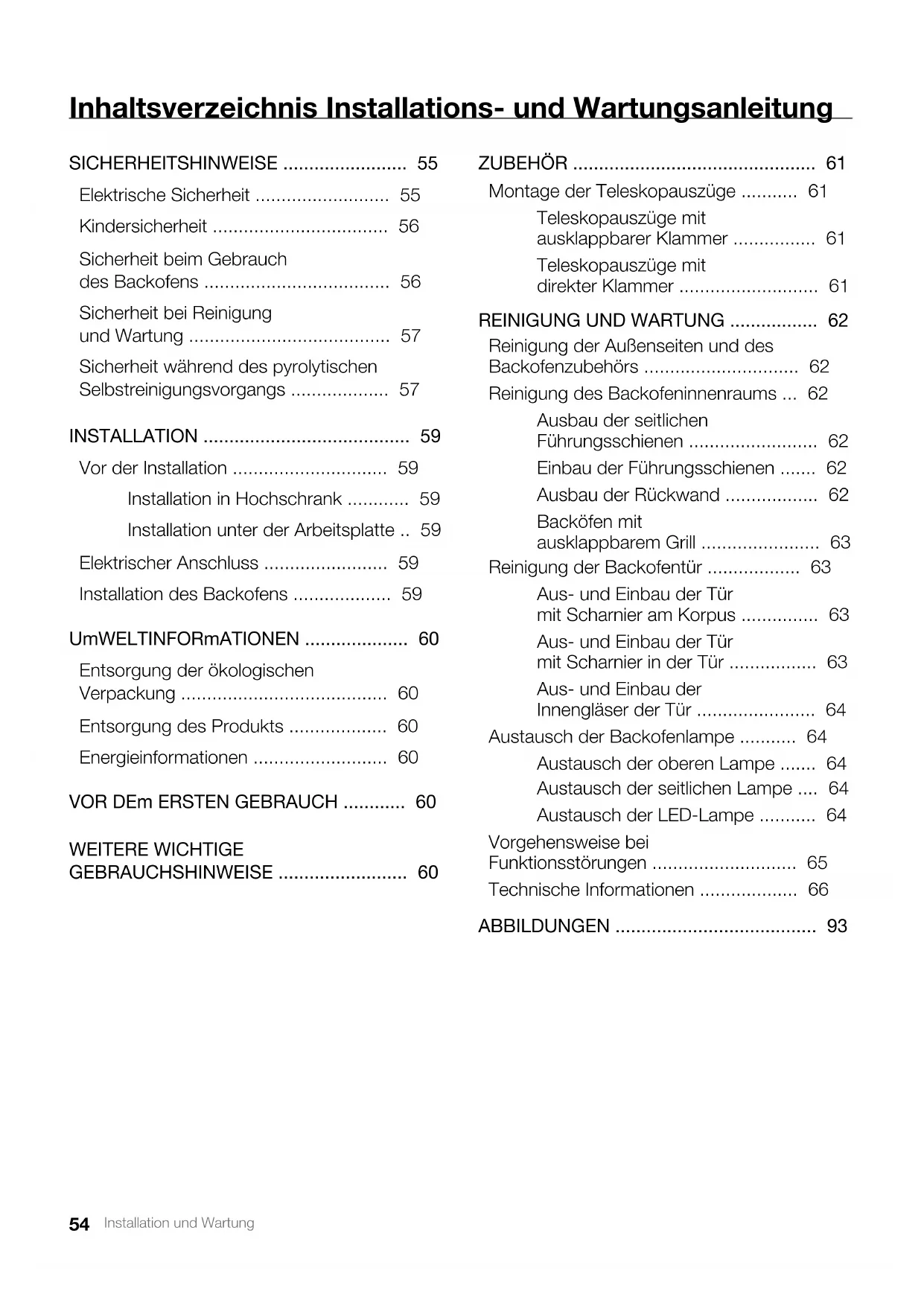

REINIGUNG UND WARTUNG ................. 62

• Reinigung der Außenseiten und des Backofenzubehörs p. 62
• Reinigung des Backofeninnenraums p. 62
• Ausbau der seitlichen Führungsschienen p. 62
• Einbau der Führungsschienen p. 62
• Ausbau der Rückwand p. 62
• Backöfen mit ausklappbarem Grill p. 63
• Reinigung der Backofentür p. 63
• Aus- und Einbau der Tür mit Scharnier am Korpus p. 63
• Aus- und Einbau der Tür mit Scharnier in der Tür p. 63
• Aus- und Einbau der Innengläser der Tür p. 64
• Austausch der Backofenlampe p. 64
• Austausch der oberen Lampe p. 64
• Austausch der seitlichen Lampe p. 64
• Austausch der LED-Lampe p. 64
• Vorgehensweise bei Funktionsstörungen p. 65
• Technische Informationen p. 66
• AbbIlDUNGEN Installation und Wartung Deutsch SICHERHEITSHINWEISE Lesen Sie die vorliegende Bedienungsanleitung aufmerksam durch, um eine optimale Leistung Ihres Backofens auf ord- nungsgemäße und sichere Art und Weise sicherzustellen. Be- wahren Sie diese Anleitung auf, damit sie ein neuer Besitzer lesen kann. Elektrische Sicherheit p. 9355

• Wurde mit dem Ofen kein Netzkabel mitgeliefert, dürfen für Öfen ohne Pyrolysefunktion folgende Kabeltypen verwendet werden: H05RR-F / H05VV-F / H05V2V2-F / H07RN-F / H05SS-F. An Öfen mit Pyrolysefunktion darf nur der Kabeltyp H05SS-F verwendet werden (Schaltplan in Abb. 1).

• Der Backofen muss immer an eine gute Erdung angeschlos- sen werden und die Installation des Geräts muss den gel- tenden Vorschriften entsprechen.

• Der Einsatz dieses Geräts ist bis maximal 2.000 Meter Höhe vorgesehen.

• Der Anschluss muss unter Einhaltung der geltenden Instal- lationsvorschriften durch einen der Leistung entsprechen- den Schalter mit allpoliger Trennung vom Netz erfolgen (mi- nimale Öffnung von 3 mm zwischen den Kontakten), um die Abschaltung im Notfall, bei Reinigung oder Lampenwechsel zu ermöglichen (Installation entsprechend Überspannungs- kat. III). Das Erdungskabel darf auf keinen Fall über diesen Schalter laufen.

Der Schalter kann durch einen Stecker ersetzt werden, voraus- gesetzt, dass dieser bei normalem Gebrauch zugänglich ist.

• Jede Handhabung oder Reparatur des Geräts, einschl. des Ersetzens des Stromkabels, muss durch den autorisierten Kundendienst mit Originalersatzteilen durchgeführt werden. Die Reparatur oder Handhabung durch andere Personen kann Schäden oder Fehlfunktionen verursachen und somit Ihre Sicherheit gefährden.56 Installation und Wartung

Trennen Sie Ihren Backofen vom Stromnetz, wenn er defekt ist.

• Bei Backöfen, die mit Kochfeldern kombiniert sind, dürfen, um mögliche Risiken zu vermeiden, nur die vom Hersteller empfohlenen Kochfelder eingebaut werden. Kindersicherheit

• Halten Sie Kinder während des Backofenbetriebs oder des Reinigungsvorgangs durch Pyrolyse vom Gerät fern, da sehr hohe Temperaturen erreicht werden.

• Kinder unter 8 Jahren dürfen nicht in der Nähe sein, sofern sie nicht dauernd beaufsichtigt werden. Kinder dürfen nicht mit dem Gerät spielen.

Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit begrenzter körperlicher, sensorischer oder geistiger Fä- higkeit oder mangelnder Erfahrung bzw. Kenntnis nur dann benutzt werden, wenn sie die geeignete Anleitung oder An- weisung bezüglich des sicheren Gebrauchs des Gerätes er- halten haben und die damit verbundenen Gefahren verstehen. Sicherheit beim Gebrauch des Backofens

• Beim Betrieb muss die Backofentür stets geschlossen sein.

• Benutzen Sie den Backofen erst, wenn er in das Einbaumö- bel eingebaut ist (siehe Installation des Backofens).

• Installieren Sie den Backofen nicht hinter dekorativen Türen (Überhitzungsgefahr!).

• Der Hersteller übernimmt keinerlei Haftung für eine Benut- zung des Backofens, die nicht der Zubereitung haushaltsüb- licher Lebensmittel dient.

• Decken Sie die Rückseite des Backofens nicht mit Alumini- umfolie oder anderen Materialien ab, da dadurch das Gargut beeinträchtigt und die Innenemaillierung sowie die Innen- seite des Einbauschranks beschädigt werden könnten.

• Bewahren Sie kein Öl, Fett oder andere entzündliche Mate- rialien im Inneren auf.

• Stützen oder setzen Sie sich nicht auf die geöffnete Backo- fentür.57 Installation und Wartung Deutsch

• Backblech und Rost verfügen über ein System, welches das teilweise Ausziehen und die Handhabung des Garguts er- leichtert. Die Zubehörteile müssen immer gemäß den An- weisungen im Abschnitt Zubehör angebracht werden.

• Während des Betriebs erhitzt sich das Gerät. Ziehen Sie Schutzhandschuhe an, wenn Sie im Inneren hantieren und vermeiden Sie es, die Heizelemente zu berühren.

• Verwenden Sie ausschließlich die Temperaturmesssonde, die im Lieferumfang des Backofens enthalten ist (bei Model- len mit diesem Zubehör). Sicherheit bei Reinigung und Wartung

• Das Gerät muss vom Stromnetz getrennt werden, bevor da- ran gearbeitet wird.

• Benutzen Sie keine Dampf- oder Hochdruckreiniger zum Reinigen des Backofens.

• Benutzen Sie keine scharfen Metallschaber, metallischen Topfkratzer, Drahtbürsten, Scheuerpulver oder Schleifmittel zur Reinigung der Backofentür.

• Kinder dürfen die vom Benutzer auszuführende Reinigung oder Wartung nicht ohne Aufsicht durchführen.

• Vor dem Auswechseln der Lampe ist sicherzustellen, dass der Backofen vom Stromnetz getrennt ist.

• Entfernen Sie sämtliches Zubehör und Geschirr aus dem Backofen, einschl. Führungsschienen und/oder Teleskopau- szüge.

• Entfernen Sie Speisereste oder übermäßigen Schmutz, denn diese könnten sich bei der Selbstreinigung entzünden.

• Zu Ihrer eigenen Sicherheit: Nehmen Sie den Backofen nie- mals in Betrieb, wenn die Rückwand, die den Ventilator ver- deckt, nicht eingebaut ist. Sicherheit während des pyrolytischen Selbstreinigungsvorgangs Vor dem Beginn des Reinigungszyklus:

• SEHR WICHTIG: Entfernen Sie sämtliches Zubehör und Ge- schirr aus dem Backofen, einschl. Führungsschienen und/ oder Teleskopauszüge.58 Installation und Wartung

• Entfernen Sie Speisereste oder übermäßigen Schmutz, denn diese könnten sich bei der Selbstreinigung entzünden.

• Entfernen Sie Schmutzreste von der Backofendichtung.

• Befolgen Sie aufmerksam die Anweisungen zum Program- mieren des pyrolytischen Selbstreinigungsvorgangs. Während des pyrolytischen Selbstreinigungsvorgangs:

• Lassen Sie keine Tücher oder anderen Textilien am Backo- fengriff hängen oder mit ihm in Kontakt geraten.

• Das Kochfeld muss während des Pyrolyse-Vorgangs ausge- schaltet sein, wenn dieses unter der Arbeitsplatte installiert ist.

• Die Innenbeleuchtung des Backofens bleibt ausgeschaltet und kann nicht eingeschaltet werden.

• Der Backofen ist mit einer automatischen Sicherheitsver- riegelung ausgestattet, die das Öffnen der Tür während des Reinigungszyklus verhindert. Versuchen Sie nicht, die Tür im verriegelten Zustand zu öffnen. HINWEIS In diesem Handbuch werden die allgemeinen Eigenschaf- ten der Backöfen beschrieben, die u. U. nicht genau mit denen Ihres Backofens übereinstimmen. Leistungen und spezifische Merkmale Ihres Backofens finden Sie in der beiliegenden Bedienungsanleitung. Der Hersteller behält sich das Recht vor, Produkteigen- schaften zu ändern, um die Funktionsweise zu verbessern.59 Installation und Wartung Deutsch Installation Diese Informationen sind ausschließlich für den Monteur bestimmt, da er für den Einbau und den Elektroanschluss verantwortlich ist. Wenn Sie den Backofen selbst anschließen, übernimmt der Her

steller keinerlei Haftung für eventuelle Schäden.

Verwenden Sie die seitlichen Griffe zur Hand- habung des Backofens. Verwenden Sie nie- mals den Türgriff, um den Backofen zu heben.

• Bei Installation des Backofens unter der Ar- beitsplatte beachten Sie bitte die Installati- onsanleitung der Arbeitsplatte.

Vorsprünge (Verstärkungen des Einbauschranks, Rohrleitungen, Steckdosen usw.) auf der Rück- seite des Einbauschranks sind zu vermeiden.

Wenn die Steckdose für den Anschluss an das Stromnetz im Inneren des Einbauschranks an- gebracht wird, muss dies innerhalb des schat- tierten Bereichs erfolgen (Abb. 2).

• Der Einbauschrank, in dem der Backofen installiert wird, sowie die angrenzenden Mö- belstücke müssen Temperaturen von über 85 ºC standhalten können.

• Installationsanleitung strikt befolgen. An- dernfalls könnte der Ventilationskreislauf blo- ckiert werden, wodurch hohe Temperaturen entstehen können, die Einbauschrank und Gerät selbst beschädigen können.

Überprüfen Sie die Abmessungen des Einbau- schranks und die am Schrank zu sägenden Öffnungen gemäß den folgenden Angaben: Installation in Hochschrank Backofen 60 cm hoch: Abb. 7*. Backofen 45 cm hoch: Abb. 8*. ACHTUNG

• Für die Installation von Pyrolyseöfen NICHT die schattiert dargestellt Öffnungen in den Einbauschrank sägen. Installation unter der Arbeitsplatte. Backofen 60 cm hoch: Abb. 9*. Backofen 45 cm hoch: Abb. 10*. ACHTUNG

• Für die Installation von Pyrolyseöfen NICHT die schattiert dargestellten Öffnun- gen in den Einbauschrank sägen. ELEKTROANSCHLUSS Der Monteur muss überprüfen, ob

• Netzspannung und -frequenz den Angaben auf dem Typenschild entsprechen.

• Der Elektroanschluss die auf dem Typen- schild genannte Höchstleistung verkraftet.

• Nach Anschluss an das Stromnetz überprü- fen, ob alle elektrischen Bestandteile ord- nungsgemäß funktionieren.

INSTALLATION DES BACKOFENS

Für alle Backöfen gilt nach dem Anschluss an das Stromnetz:

1. Schieben Sie den Herd in den Einbau-

schrank und stellen Sie sicher, dass das Stromkabel dabei weder eingeklemmt wird noch in Berührung mit heißen Backofentei- len kommen kann.

2. Achten Sie darauf, dass das Backofenge-

häuse nicht in Kontakt mit den Schrankwän- den kommt und ein Mindestabstand von 2 mm zu den Schränken besteht.

Stellen Sie den Backofen mittig in den Ein- bauschrank, so dass ein Mindestabstand von 5 mm zwischen Backofen und den Türen der Möbelstücke eingehalten wird (Abb. 3).

4. Die Tür öffnen und die mit gelieferten Kunst-

stoffanschläge in die entsprechenden Auf- nahmen einrasten lassen (Abb. 11).

5. Befestigen Sie den Backofen mithilfe der

mitgelieferten Schrauben am Einbauschrank (über die Anschläge in den Einbauschrank einschrauben).60 Installation und Wartung Vor dem ersten Gebrauch Bedingt durch den Herstellungsprozess kön- nen im Backofen noch Fettreste und andere Verunreinigungen vorhanden sein. Verfahren Sie zu deren Entfernung wie folgt:

Entfernen Sie alle Verpackungsteile einschl. des evtl. vorhandenen Plastikschutzes.

2. Schließen Sie den Backofen an und lassen

bei 200 ºC eine Stunde lang laufen. Schauen Sie hierzu in der beigefügten Bedienungsan- leitung nach.

3. Lassen Sie den Backofen abkühlen und öff-

nen Sie die Tür. So wird er gelüftet und es bleiben keine Gerüche im Inneren zurück.

4. Reinigen Sie Backofen und Zubehör nach

dem Abkühlen. Während der ersten Inbetriebnahme entstehen Rauch und Gerüche. Sorgen Sie deshalb für eine gute Belüftung der Küche. Weitere wichtige Gebrauchshinweise Gießen Sie während des Betriebs kein Wasser auf den Backofenboden, das dies die Emaillie- rung beschädigen kann. Bei Gargut mit einem hohen Feuchtigkeitsge- halt ist es normal, dass sich an der Backofentür Kondenswasser bildet. Umweltinformationen ENTSORGUNG DER ÖKOLOGISCHEN VERPACKUNG Die Verpackung aus recycelbarem Material kann wiederverwendet werden. Kontaktieren Sie Ihre Gemeindeverwaltung bezüglich der Entsorgungsvorschriften für dieses Material.

ENTSORGUNG DES PRODUKTS

weist darauf hin, dass die- ses Gerät nicht unter normalen Hausmüll fällt. Sie müssen es für sein Recycling zur Sammelstelle für elektrische und elektroni- sche Geräte bringen, um eventuelle nega- tive Folgen für Umwelt und öffentliche Ge- sundheit durch eine nicht ordnungsgemäße Handhabung zu vermeiden. Weitere Informationen zur Entsorgung des Gerätes erhalten Sie bei Ihrer zuständigen Gemeindeverwaltung, bei Ihrem zuständi- gen Müllentsorgungsbetrieb oder vom Ver- käufer. ENERGIEAUSKUNFT Prüfungen zur Erfüllung der Anforderungen der Verordnungen 66/2014 (Ökodesign) und 65/2014 (Energieetikettierung) gemäß Norm EN 60350-1. Verbrauchsmessungen, die unter anderen Be- dingungen als unter den für Ihren Backofen angegebenen durchgeführt wurden, können andere Werte ergeben. Angaben über den Energieverbrauch finden Sie in der beiliegenden Bedienungsanleitung. ACHTUNG Stützen Sie sich während der Ausführung der Schritte 4 und 5 nicht auf die offene Backofentür auf, da der Backofen noch nicht befestigt ist und nach vorne überkip- pen und auf den Boden fallen könnte.61 Installation und Wartung Deutsch Beim Schließen der Backofentür während des Garvorgangs kann es sein, dass man das Ge- räusch des Luftzugs im Inneren hört. Dies ist ein ganz normaler Effekt, der aufgrund des Drucks, den die Tür beim Schließen ausübt, auftritt, um die Dichtigkeit des Innenraums zu gewährleisten. Zubehör Stellen Sie keine Behälter oder Lebensmittel auf den Backofenboden. Verwenden Sie immer die mitgelieferten Backbleche und Roste. Für die Zubereitung von Joghurt können Sie die Gläser direkt auf den Backofenboden stellen. Zum Garen anderer Lebensmittel schieben Sie Backblech oder Rost wie folgt in die seitlichen Führungsschienen des Backofeninnenraums:

1. Zwischen zwei Stangen der seitlichen Füh-

rungsschienen oder einer der ausziehbaren Führungen, wenn Ihr Backofen mit solchen ausgestattet ist.

2. Der Rost und einige Backbleche haben Fest-

stellkerben, um ihr versehentliches Heraus- ziehen zu verhindern. Diese Kerben müssen in Richtung der Rückseite des Backofens und nach unten zeigen (Abb. 4).

3. Die Fläche des Rosts, auf der die Behälter

platziert werden, muss unterhalb der seitli- chen Stangen liegen, um das versehentliche Verrutschen des Behälters zu verhindern (Abb. 5).

4. Die Backbleche haben eine vordere Lasche

für die einfache Herausnahme. Diese La- sche muss in Richtung der Außenseite des Backofens zeigen (Abb. 6).

MONTAGE DER TELESKOPAUSZÜGE

Einige Backofenmodelle enthalten als Zubehör einen Satz Teleskopauszüge. Für die Montage der Auszüge auf den ver- chromten Führungsschienen gehen Sie wie folgt vor: Teleskopauszüge mit ausklappbarer Klammer WICHTIG Führungen auf Höhe 2 (Zählung von unten beginnend) anbringen (Abb. 12).

1. Entfernen Sie den Schutzfilm.

2. Die großen Klammern in die obere Stange

ein haken und die Führung herunter klap- pen, bis die kleinen Klammern in der unteren Stange eingehakt sind (Abb. 12).

3. Wenn die Führung korrekt befestigt ist, ist

ein „Klick“ zu hören (Abb. 13).

Die Kerbe zum Einsetzen des Rosts muss an der Vorderseite des Backofens liegen (Abb. 13). Teleskopauszüge mit direkter Klammer WICHTIG Führungen für einfaches Herausziehen auf Höhen 1, 2, 3 und 5 (Zählung von unten be- ginnend) anbringen (Abb. 14). Führungen für zweifaches Herausziehen auf Höhen 1, 2 und 3 anbringen (Abb. 15). Bei 45 cm hohen Backöfen die Auszüge auf Höhe 1 anbringen (Abb. 16).

1. Haken Sie die Klammer an der oberen Stan-

ge auf der gewünschten Höhe ein (Abb. 17).

2. Wenn die Führung korrekt befestigt ist, ist

ein „Klick“ zu hören (Abb. 18).

3. Die Kerbe zum Einsetzen des Backblechs/

Rosts sollte sich an der Vorderseite des Backofens befinden (Abb. 18).62 Installation und Wartung Reinigung und Wartung Lebensmittel wie Tomaten, Essig, in Salzkruste Gebratenes usw. verursachen Verfärbungen in der Emaillebeschichtung. Die wirkt sich nicht auf die Funktionsweise der Beschichtung aus. Ver- suchen Sie nicht, diese Flecken mit aggressiven Reinigungsmitteln zu entfernen, da diese die Oberfläche dauerhaft schädigen könnten. Reinigen Sie die Backofendichtung regelmäßig, um Fett- und Lebensmittelreste zu entfernen und Beschädigung oder Bruch der Dichtung bei wei- teren Garvorgängen zu verhindern. Diese Dichtung reinigen, ohne sie auszubauen. Ausbau der seitlichen Führungsschienen

1. Zubehör aus dem Innenraumentfernen.

Vordere Befestigungsmutter (A) vollständig lö- sen, Führungsschienen nach vorne (B) ziehen und entfernen (Abb. 19). Einbau der Führungsschienen

3. Hintere Kerbe in die hintere Befestigungs-

Vordere Befestigungsmutter (C) in die vordere Kerbe der Führungsschiene ein haken (Abb. 20).

Führungsschiene mit der Mutter (D) herunter klappen und drehen bis sie eingerastet ist (E) (Abb. 20). Ausbau der Rückwand HINWEIS Um die Rückwand auszubauen, zuerst die seitlichen Führungsschienen wie ioben be- schrieben entfernen. Anschließend:

1. Entfernen Sie erst die unteren Schrauben (A)

und dann die obere Schraube (B) (Abb. 21).

2. Um die Rückwand wieder einzubauen, ge-

hen Sie in umgekehrter Reihenfolge vor. ACHTUNG Das Gerät muss vom Stromnetz getrennt werden, bevor daran gearbeitet wird.

REINIGUNG DER AUSSENSEITEN

UND DES BACKOFENZUBEHÖRS

Außenfläche und Zubehör mit lauwarmem Sei- fenwasser oder mildem Reinigungsmittel reini- gen. Seien Sie bei rostfreien oder lackierten Oberflä- chen vorsichtig und benutzen Sie nur Schwäm- me oder Tücher, die keine Kratzer verursachen. WICHTIG Teleskopauszüge nicht in der Spülmaschi- ne reinigt werden, da sonst das Gleitf ver- schwindet und die Führungen stecken blei- ben würden.

REINIGUNG DES BACKOFENINNENRAUMS

Innenraum regelmäßig reinigen, um Fett- oder Lebensmittelreste zu entfernen, da sonst bei folgenden Garvorgängen Rauch, Gerüche oder Flecken entstehen können. Bei kaltem Backofen und für emaillierte Oberflä- chen (z. B. Backofenboden) Nylonbürste oder Schwamm mit lauwarmem Seifenwasser benut- zen. Backofenreiniger nur auf emaillierten Ober- flächen und nach Herstelleranweisung benutzen. ACHTUNG Benutzen Sie zum Reinigen des Backofenin- nenraums keine Dampf- oder Hochdruckrei- niger. Auch keine metallischen Topfkratzer, Draht- bürsten oder andere Utensilien, die die Emaille- beschichtung beschädigen könnten.63 Installation und Wartung Deutsch

3. Schließen Sie die Tür bis zur Verriegelungs-

4. Halten Sie die Tür mit beiden Händen an

den Seiten und heben Sie sie an, bis Sie sie vollständig aus den Scharnieren gehoben haben (Abb. 25). Einbau der Tür

5. Halten Sie die Tür seitlich mit beiden Händen

an der Unterseite, stecken Sie die Scharnier- arme in ihre Aufnahmen und schieben Sie die Tür bis zum Anschlag hinein (Abb. 26).

6. Öffnen Sie die Tür des Backofens vollständig

7. Drehen Sie die Verschlüsse in ihre ursprüng-

liche Position. ACHTUNG Achten Sie darauf, dass die Tür vollständig eingesetzt ist, wenn Sie die Verschlüsse dre- hen, da sie beim Versuch des Schließens sonst blockieren könnte. HINWEIS Falls die Verschlüsse viel Widerstand entge- gensetzen, können Sie ein flaches Werkzeug zur Hilfe nehmen, um sie zu drehen. Aus- und Einbau der Tür mit Scharnier in der Tür

1. Öffnen Sie die Tür des Ofens vollständig.

2. Verriegeln Sie das Scharnier, indem Sie bei-

de Verschlüsse drehen (Abb. 27).

3. Schließen Sie die Tür bis zur Verriegelungs-

4. Halten Sie die Tür mit beiden Händen an den

Seiten und heben Sie sie an, bis die Schar- niere vollständig aus dem Backofenkorpus ausgetreten sind (Abb. 28). Für den Einbau der Tür ist in umgekehrter Rei- henfolge vorzugehen. ACHTUNG Zu Ihrer eigenen Sicherheit: Backofen nie- mals in Betrieb nehmen, wenn die Rück- wand nicht eingebaut ist. Backöfen mit ausklappbarem Grill Um den oberen Teil des Backofens zu reinigen:

1. Warten Sie, bis der Backofen abgekühlt ist.

2. Schieben Sie die Stange des Grillelements

(A) mit beiden Händen so weit nach hinten in den Backofen, bis Sie sie von der Befesti- gungsmutter (B) lösen (Abb. 22).

Lassen Sie das Grillelement fallen und reinigen Sie die Vorderseite des Backofens (Abb. 23).

4. Bringen Sie das Grillelement wieder in seiner

ursprünglichen Position an und gehen Sie dabei in umgekehrter Reihenfolge vor. Backöfen mit Teka Hydroclean®-Funktion Bitte lesen Sie die Bedienungsanleitung Ihres Backofens. Backöfen mit Selbstreinigungsfunktion durch Pyrolyse Bitte lesen Sie die Bedienungsanleitung Ihres Backofens.

REINIGUNG DER BACKOFENTÜR

Zur leichteren Reinigung der Tür können Sie diese abbauen. Beachten Sie bitte die entspre- chenden Anweisungen je nach der in Ihrem Backofen eingebauten Tür. Aus- und Einbau der Tür mit Scharnier am Korpus

1. Öffnen Sie die Tür des Ofens vollständig.

2. Verriegeln Sie das Scharnier, indem Sie die

Verschlüsse drehen (Abb. 24).64 Installation und Wartung Aus- und Einbau der Innengläser der Tür ACHTUNG Wenn Sie die Scheiben bei montierter Tür ausbauen, stellen Sie das Scharnier immer auf die Verriegelungsposition, sonst wird sich die Tür schließen und die nicht ausge- bauten Scheiben könnten zerbrechen. HINWEIS Um dies zu vermeiden, ist es ratsam, die Scheiben bei ausgebauter Tür wie im vor- herigen Abschnitt beschrieben auszubauen. Je nach Modell kann Ihr Backofen 2, 3 oder 4 Scheiben in der Tür haben. Beachten Sie bitte die entsprechenden Anweisungen je nach der in Ihrem Backofen eingebauten Tür.

1. Drücken Sie mit den Fingern auf die Knöpfe,

die sich oben an beiden Seiten der Backo- fentür befinden (Abb. 29).

Halten Sie die Knöpfe weiter gedrückt und zie- hen Sie am oberen Riegel der Tür (Abb. 30).

3. Nehmen Sie die Scheiben aus der Tür.

Reinigen Sie sie mit einem Glasreiniger oder Seifenwasser und einem weichen Tuch. ACHTUNG Merken Sie sich beim Herausnehmen Rei- henfolge und Position der Scheiben, da Sie diese nach der Reinigung exakt so wieder montieren müssen.

4. Sobald sie sauber sind, setzen Sie Scheibe

Nr. 3 in der gleichen Position ein, und zwar so, dass die Aufschrift TERMOGLASS wie in Abb. 31 dargestellt zu sehen ist.

5. Bei Pyrolyseöfen muss die Aufschrift TER-

MOGLASS der Scheiben Nr. 3 und Nr. 4 wie in Abb. 32 dargestellt zu sehen sein.

6. Bringen Sie Scheibe Nr. 2 mit der bedruck-

ten Seite in Richtung Innenseite der Tür an.

7. Bringen Sie den oberen Riegel der Tür wie-

der an und stellen Sie sicher, dass die seitli- chen Knöpfe in ihre Aufnahmen einrasten. ACHTUNG Setzen Sie den Backofen niemals in Betrieb, wenn eine der Scheiben der Tür fehlt.

AUSTAUSCH DER BACKOFENLAMPE

ACHTUNG Bevor Sie die Lampe auswechseln, müssen Sie sicherstellen, dass der Backofen vom Stromnetz getrennt ist. Die Ersatzlampe muss eine Temperaturbestän- digkeit bis 300 ºC aufweisen. Sie kann beim technischen Kundendienst bestellt werden. Austausch der oberen Lampe

1. Schrauben Sie das Vorsatzglas der Lam-

penfassung ab (Abb. 33).

2. Tauschen Sie die Lampe aus und schrauben

Sie das Vorsatzglas wieder auf. Austausch der seitlichen Lampe

Nehmen Sie das Vorsatzglas mithilfe eines Werkzeugs mit flacher Spitze heraus (Abb. 34).

2. Wechseln Sie die Lampe aus, montieren Sie

das Vorsatzglas erneut und achten Sie dar- auf, dass es in der richtigen Position sitzt. Austausch der LED-Lampe Kontaktieren Sie den technischen Kundendienst.65 Installation und Wartung Deutsch Der Backofen funktioniert nicht.

• Überprüfen Sie den Stromanschluss.

• Überprüfen Sie die Sicherungen und den Überspannungsbegrenzer der Installation.

• Stellen Sie sicher, dass die Uhr auf manuell oder programmiert eingestellt ist.

• Überprüfen Sie die Position des Pro- gramm- und Temperaturwählers. Das Innenlicht des Backofens funktioniert nicht.

• Ersetzen Sie die Lampe.

• Überprüfen Sie die korrekte Montage ge- mäß der Installationsanleitung. Die Heizanzeige leuchtet nicht auf.

• Wählen Sie eine Temperatur.

• Wählen Sie eine Funktion.

• Die Anzeige soll nur leuchten, während sich der Backofen bis zur gewählten Tem- peratur aufheizt. Während des Backofenbetriebs entwickelt sich Rauch.

• Normaler Vorgang bei der ersten Inbetrieb- nahme.

• Reinigen Sie den Backofen in regelmäßi- gen Abständen.

• Verringern Sie die Fett- oder Ölmenge auf dem Backblech.

• Benutzen Sie keine höheren Temperaturen als in der Gartabelle angegeben. Es werden nicht die erwarteten Garresultate erreicht.

• Konsultieren Sie die Gartabellen, um sich über die Richtwerte für den Backofenbe- trieb zu informieren. Mein Zubehör und die Führungsschienen der Backbleche sind beschädigt.

• Sie haben die Elemente vor der Durch- führung des pyrolytischen Reinigungsvor- gangs nicht entfernt.

• Sie müssen durch neue ersetzt und diese müssen vor zukünftigen Reinigungsvor- gängen immer entfernt werden. Die Farbe der Emaille hat sich verändert oder es haben sich Flecken gebildet.

• Die chemische Zusammensetzung einiger Lebensmittel kann solche Veränderungen auf der Emaille hervorrufen.

• Dies ist ein normaler Vorgang, der die Eigen- schaften der Emaille nicht beeinträchtigt. Der Backofen ist ausgeschaltet, das Symbol leuchtet und die Tür lässt sich nicht öffnen.

• Die Türverriegelung ist aktiviert.

• Die Türverriegelung gemäß den Anwei- sungen in der Bedienungsanleitung Ihres Backofens, die diesem Handbuch beige- fügt ist, deaktivieren. Vorgehensweise bei Funktionsstörungen In diesem Abschnitt finden Sie einige der am häufigsten in Ihrem Backofen auftretenden Pro- bleme zusammen mit den häufigsten Ursachen und möglichen Lösungen.66 Installation und Wartung Der Backofen ist eingeschaltet, das Symbol leuchtet und die Tür lässt sich nicht öffnen.

• Die Türverriegelung ist aktiviert.

• Drehen Sie den Funktionswahlknopf auf Position

• Die Türverriegelung gemäß den Anwei- sungen in der Bedienungsanleitung Ihres Backofens, die diesem Handbuch beige- fügt ist, deaktivieren.

• Um weiter garen zu können, wählen Sie er- neut die gewünschte Backfunktion. Ich habe den Funktionswahlknopf auf Position gedreht und die Pyrolyse- Funktion P1, P2 bzw. P3 gewählt, aber das Symbol blinkt schnell und es ertönt ein akustischer Alarm.

Die Backofentür ist nicht richtig geschlossen. Deshalb kann die Türverriegelung nicht grei- fen und der Pyrolysevorgang ist blockiert.

Überprüfen Sie die Tür und stellen Sie si- cher, dass sie richtig geschlossen ist. Anschließend stellen Sie den Funktions- wahlknopf auf Position und führen den Ablauf erneut durch, um die Pyrolyse zu aktivieren. Ich habe den Funktionswahlknopf auf Position gedreht und die Pyrolyse- Funktion P1, P2 bzw. P3 gewählt, aber das Symbol leuchtet nicht auf und der Backofen heizt nicht.

• Die Türsicherung funktioniert nicht, obwohl die Tür richtig geschlossen ist.

• Rufen Sie bitte den technischen Kunden- dienst an, da es sich um einen Defekt der Türsicherung handelt. Das Pyrolyse-Programm ist beendet und der Backofen ist kalt. Dennoch ist die Tür verriegelt und auf dem Bildschirm wird das Symbol und 0:00 angezeigt.

• Sie haben den Funktionswahlknopf nicht auf Position gedreht, als das Pyroly- se-Programm beendet war.

• Drehen Sie den Funktionswahlknopf

Ich habe den Funktionswahlknopf auf Position gedreht, aber die Tür ist immer noch verriegelt.

• Der Backofen ist nicht bis auf die Sicher- heitstemperatur abgekühlt.

• Warten Sie, bis die Temperatur zurückgeht und das Symbol erlischt. Technische Informationen ACHTUNG Sollte das Problem trotz dem weiterhin be- stehen, setzen Sie sich bitte mit dem techni- schen Kundendienst in Verbindung. Teilen Sie dem technischen Kundendienst den Mangel mit, den Sie festgestellt haben, indem Sie Folgendes angeben:

1. Seriennummer (S-No).

2. Gerätemodell (Mod.).

• Für die Pyrolyseöfen NICHT die Öffnungen sägen.
