MANUAL DE USUARIO CMXPTSG1014NB Craftsman

Lijadora de doble acción de 6"

CMXPTSG1014NB

U.S. & Canada Only • É.-U. et Canada seulement • EE.UU. y Canadá únicamente

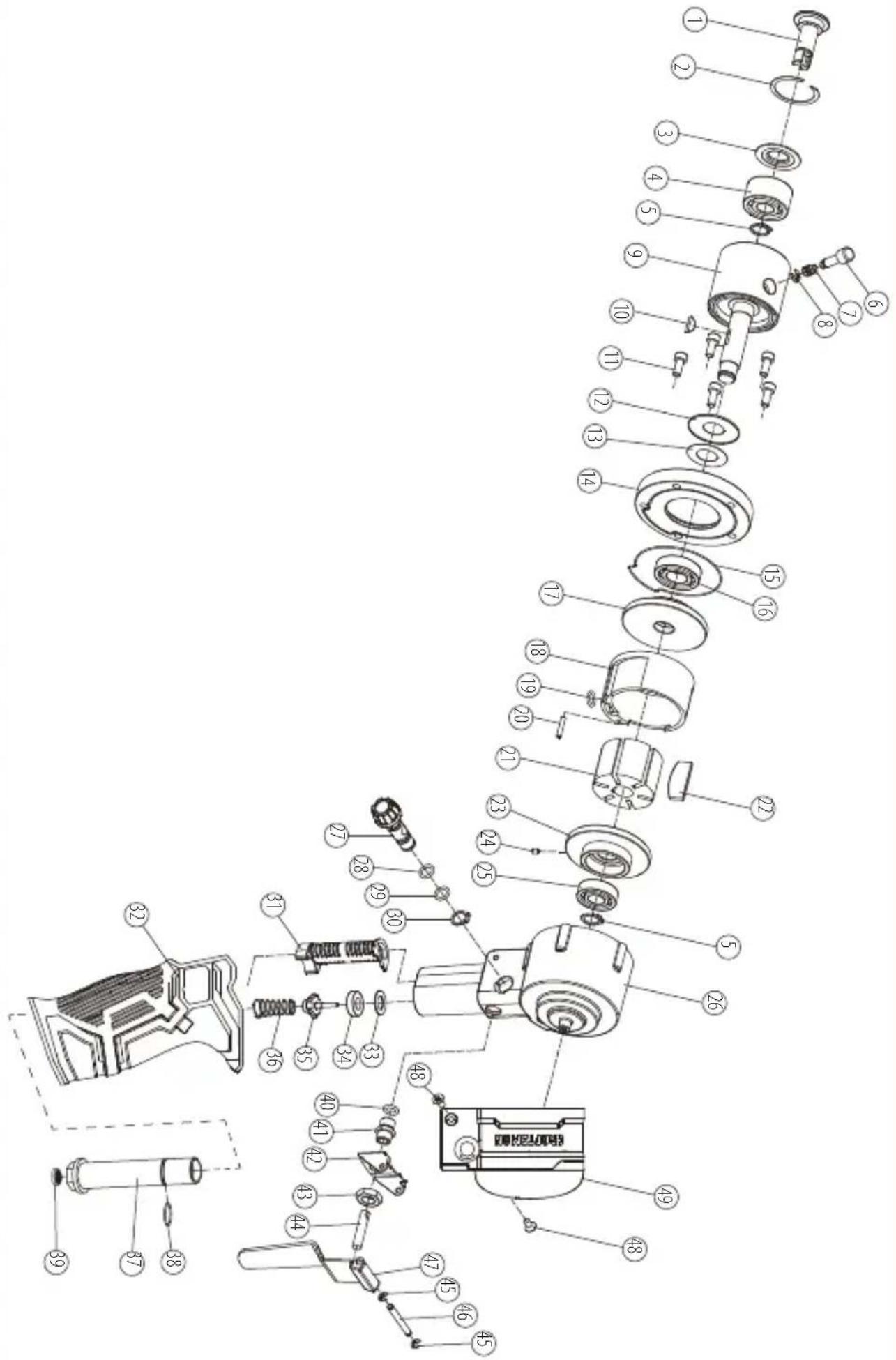

Exploded Tool Diagram

Producto fabricado por: SHINING GOLDEN YIDA

LICENSEE NAME: SHINING GOLDEN YIDA

LICENSEE ADDRESS: PO BOX 6564 AKRON, OH 44312

U.S. & Canada Only • É.-U. et Canada seulement • EE.UU. y Canadá únicamente

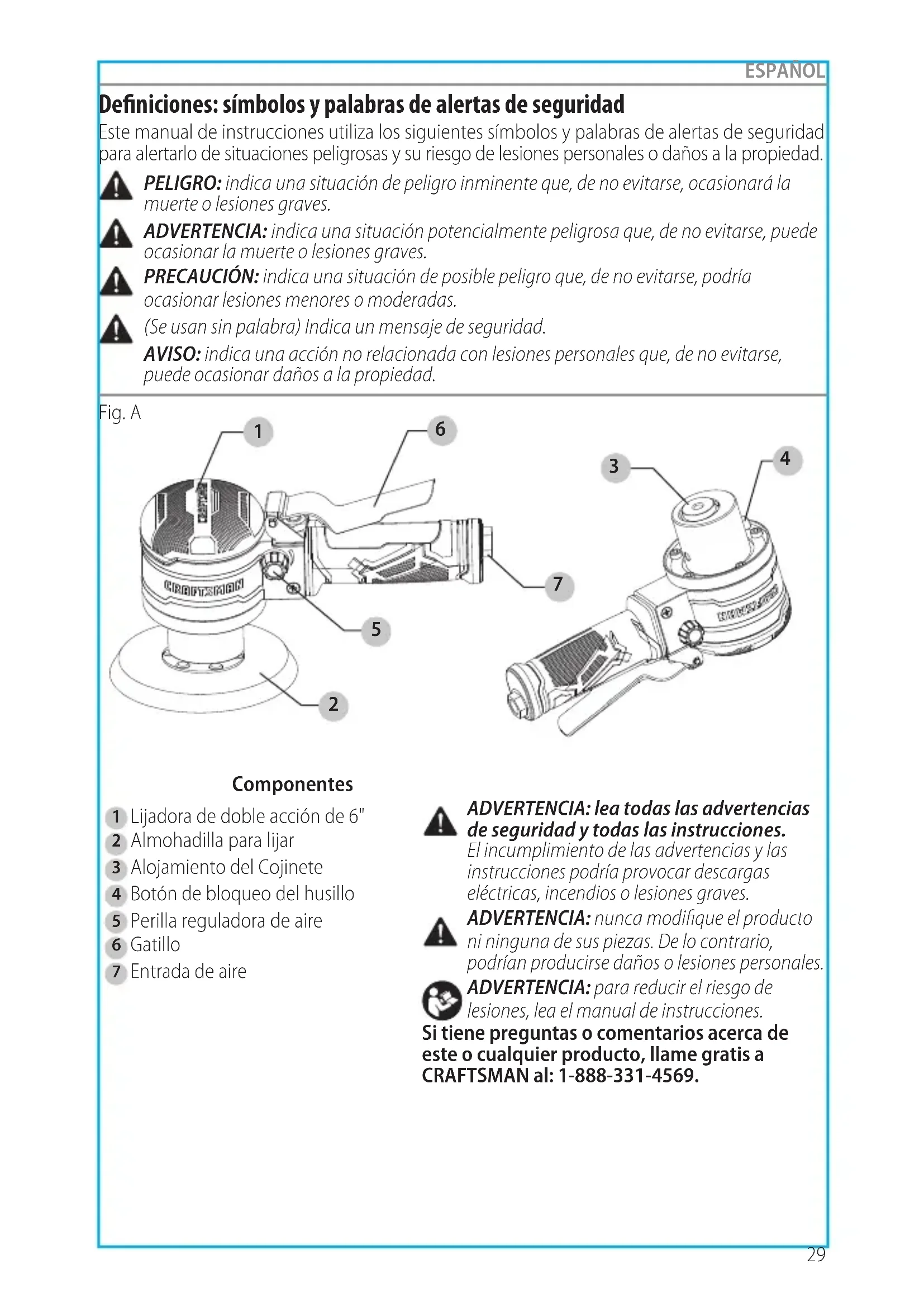

Definiciones: símbolos y palabras de alertas de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alertas de seguridad para alertarlo de situaciones peligrosas y su riesgo de lesiones personales o daños a la propiedad.

PELIGRO: indica una situación de peligro inminente que, de no evitarse, ocasionará la muerte o lesiones graves.

ADVERTENCIA: indica una situación potencialmente peligrosa que, de no evitarse, puede ocasionar la muerte o lesiones graves.

PRECAUCIÓN: indica una situación de posible peligro que, de no evitarse, podría ocasionar lesiones menores o moderadas.

(Se usan sin palabra) Indica un mensaje de seguridad.

AVISO: indica una acción no relacionada con lesiones personales que, de no evitarse, puede ocasionar daños a la propiedad.

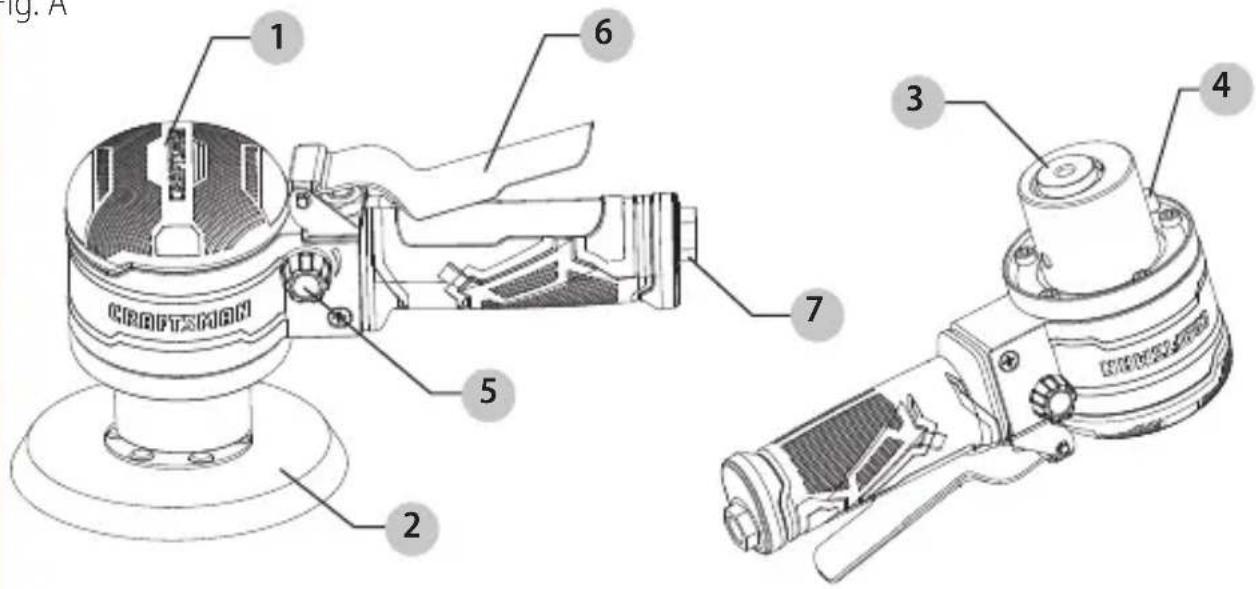

Fig. A

1 6 7 5 2 3 4 CRAFTSMAN

Componentes

1 Lijadora de doble acción de 6"
2 Almohadilla para lijar
3 Alojamiento del Cojinete
4 Botón de bloqueo del husillo
5 Perilla reguladora de aire
6 Gatillo
7 Entrada de aire

ADVERTENCIA: lea todas las advertencias de seguridad y todas las instrucciones.

El incumplimiento de las advertencias y las instrucciones podría provocar descargas eléctricas, incendios o lesiones graves.

ADVERTENCIA: nunca modifique el producto ni ninguna de sus piezas. De lo contrario, podrían producirse daños o lesiones personales.

ADVERTENCIA: para reducir el riesgo de lesiones, lea el manual de instrucciones.

Si tiene preguntas o comentarios acerca de este o cualquier producto, llame gratis a CRAFTSMAN al: 1-888-331-4569.

ESPAÑOL

Lijadora de doble acción de 6" CMXPTSG1014NB

Requerimientos del compresor

IMPORTANTE: para que esta herramienta funcione de manera correcta, se requiere un flujo de aire de por lo menos 5,2 pies cúbicos estándar por minuto (SCFM) a 90 libras por pulgada cuadrada (PSI). Revise las especificaciones de su compresor de aire para asegurarse de que puede soportar los requisitos mínimos de flujo de aire y de PSI. El largo de la manguera de aire podría afectar la cantidad de presión de aire que recibe realmente la herramienta. Es posible que deba ajustar la presión de aire más alta en el regulador de aire para lograr la presión de trabajo de 90 PSI.

Especificaciones

Modelo CMXPTSG1014NB

Almohadilla para lijar 6" (152,4 mm)

Velocidad sin carga 10.000 rpm

Consumo de aire promedio 5,2 scfm

Entrada de aire NPT de 1/4"

Manguera de aire comprimido 3/8" (9,52 mm)

Presión de trabajo 90 psi

ADVERTENCIA: el uso o el mantenimiento inadecuado de esta herramienta pueden ocasionar lesiones graves y daños a la propiedad. Lea y comprenda todas las advertencias y las instrucciones de funcionamiento antes de usar esta herramienta. Cuando utilice cualquier herramienta, siga siempre las medidas de precaución básicas para reducir el riesgo de lesiones personales. Anticípese y manténgase alerta por si se producen cambios repentinos en el movimiento durante el arranque y el funcionamiento de cualquier herramienta eléctrica. No use la herramienta si el gatillo no la enciende ni la apaga. No use esta herramienta a alturas que excedan los 1,82 m (6 pies). Use cada una de las herramientas solo para el fin para el cual fue concebida. No use este producto en condiciones de trabajo inseguras. Se recomienda tener siempre un extintor de incendios y un kit de primeros auxilios cerca del área de trabajo.

ADVERTENCIA: el usuario también debe leer el manual del compresor y seguir todas sus instrucciones de seguridad.

ADVERTENCIA: no cumplir ni seguir las instrucciones de seguridad podría provocar lesiones o la muerte.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

ADVERTENCIA RIESGO DE LESIONES EN LOS OJOS O LA CABEZA

Lo que puede ocurrir Cómo evitarlo

Esta herramienta neumática puede lanzar materiales como sujetadores, astillas de metal y otros residuos a alta velocidad, lo que puede provocar lesiones.	Siempre utilice gafas de seguridad aprobadas por la norma ANSI Z87.1.
	Nunca deje la herramienta en funcionamiento sin supervisión.
	Desconecte la herramienta del suministro de aire cuando no esté en uso o mientras cambia los accesorios con el fin de evitar cualquier operación accidental.
El aire comprimido puede ser peligroso ya que puede lanzar objetos y partículas que pueden causar lesiones a zonas de tejido blando como los ojos y orejas.	Para una protección adicional, use una máscara protectora aprobada, además de las gafas de seguridad.
Los accesorios de las herramientas pueden soltarse o romperse y desprenderse transformándose en proyectiles, o pueden lanzar otros objetos al usuario y los que estén en la zona de trabajo.	Asegúrese de que la almohadilla para lijar esté apretada antes de cada uso.

ADVERTENCIA RIESGO DE PÉRDIDA DE LA AUDICIÓN

Lo que puede ocurrir Cómo evitarlo

La exposición al ruido producido por las herramientas neumáticas puede producir la pérdida permanente de la audición.

Use siempre protección para los oídos aprobada por la norma ANSI S3.19.

ADVERTENCIA RIESGO DE INCENDIO O EXPLOSIÓN

Lo que puede ocurrir Cómo evitarlo

Esta herramienta puede producir chispas, las cuales podrían causar la ignición de materiales inflamables.	Nunca use herramientas cerca de sustancias inflamables, como gasolina, nafta, solventes de limpieza, etc.
	Trabaje en un área limpia y bien ventilada libre de materiales combustibles.
	Nunca utilice oxígeno, dióxido de carbono u otros gases embotellados como fuente de alimentación para las herramientas neumáticas.

ESPAÑOL

ADVERTENCIA RIESGO DE ENREDOS

Lo que puede ocurrir Cómo evitarlo

El cabello, la ropa o las joyas sueltas, u otros objetos sueltos pueden enredarse en los elementos móviles de esta herramienta y provocar una lesión grave.	No use vestimenta suelta, joyas o elementos que puedan atascarse o enredarse cuando utilice la herramienta.
	Sáquese las joyas que puedan atascarse en la herramienta.
	Mantenga siempre sus manos y partes del cuerpo alejadas de las piezas en movimiento.
	Siempre use ropa y otro equipo de seguridad de calces adecuados cuando use esta herramienta.

ADVERTENCIA RIESGO DE CORTES, QUEMADURAS O APRISIONAMIENTO DE LAS MANOS

Lo que puede ocurrir Cómo evitarlo

Esta herramienta es capaz de causar lesiones graves si se opera de forma inadecuada o si se utiliza para un fin para el que no está diseñada.	Mantenga la pieza de trabajo de la herramienta alejada de las manos y el cuerpo.
	Comprenda las limitaciones de la herramienta.
	Lea y comprenda el manual de instrucciones.

ADVERTENCIA RIESGO DE DESCARGA ELÉCTRICA

Lo que puede ocurrir Cómo evitarlo

Esta herramienta no se proporciona con una superficie de agarre aislada. El contacto con un cable energizado también hará que las piezas de metal de la herramienta estén energizadas y pueden ocasionar electrocución, electrocución o la muerte.	Nunca utilice herramientas neumáticas en lugares donde puedan entrar en contacto con algún cableado eléctrico energizado.
Los accesorios de la herramienta neumática, que entren en contacto con un cableado eléctrico oculto pueden causar electrocución o la muerte.	Inspeccione completamente las piezas y las áreas de trabajo en búsqueda de posibles cables ocultos antes de realizar trabajos.

ADVERTENCIA RIESGO DE LESIONES PERSONALES

Lo que puede ocurrir Cómo evitarlo

Si se deja una herramienta sin supervisión o con la manguera de aire comprimido conectada, personas no autorizadas pueden activarla y sufrir o provocar lesiones.	Cuando la herramienta no esté en uso, retire la manguera de aire comprimido y almacene la herramienta en una ubicación segura y alejada del alcance de niños y usuarios no capacitados.
Las herramientas neumáticas pueden lanzar materiales en el área del trabajo.	Solo use piezas y accesorios recomendados por el fabricante.
	Mantenga el área de trabajo limpia y ordenada.
	No permita que los niños operen la herramienta y manténgalos alejados del área de trabajo.
	Mantenga el área de trabajo bien iluminada.
	Asegúrese de que la almohadilla para lijar esté apretada y firme. Se deben reemplazar los artículos faltantes o dañados antes de usar la herramienta.
	Mantenga a los transeúntes a una distancia segura del área de trabajo. Toda persona que ingrese al área de trabajo debe usar un equipo de protección personal.
	Fragmentos de piezas de trabajo o de un accesorio de trabajo pueden salir eyectados y causar lesiones incluso más lejos del área de operación.
Las herramientas neumáticas pueden activarse por accidente durante el mantenimiento o el cambio de accesorios.	Desconecte la herramienta del suministro de aire mientras cambia los accesorios, hace cambios en la herramienta, durante el mantenimiento o la reparación.
	Nunca transporte la herramienta sujetándola de la manguera de aire comprimido.
	Para evitar un funcionamiento accidental, nunca transporte la herramienta con el gatillo apretado o enganchado.
	Solo un representante de servicio autorizado debe realizar reparaciones en la herramienta.
Las herramientas neumáticas pueden provocar que la pieza de trabajo se mueva al tener contacto y causar lesiones.	Asegúrese siempre de que la pieza de trabajo esté firme. Utilice abrazaderas u otros dispositivos para evitar que se mueva.
La pérdida del control de la herramienta puede provocar lesiones al operador o a otras personas en el área de trabajo.	Cierre el paso del suministro de aire y libere/drene la presión de aire de la manguera antes de cambiar los accesorios, realizar reparaciones o cuando la herramienta no esté en uso.
	Desconecte la herramienta del suministro de aire y almacénela en una ubicación segura.
	Nunca use la herramienta si está bajo la influencia de medicamentos, alcohol o drogas.
ESPANOL
La pérdida del control de la herramienta puede provocar lesiones al operador o a otras personas en el área de trabajo.	Mantenga una posición adecuada en todo momento al manipular las herramientas. Los resbalones, tropiezos, caídas o intentos de sobrepasar el alcance son causas importantes de lesiones graves o la muerte.
	Mantenga las manijas de la herramienta seca, limpia y sin aceite ni grasa.
	Manténgase alerta. Use el sentido común. No utilice las herramientas si está cansado.
Si la herramienta se daña, existe el riesgo de que reviente. Siga las instrucciones de lubricación para un funcionamiento óptimo y seguro.
Los accesorios de mala calidad, inadecuados o dañados pueden desprenderse durante el uso y lanzar proyectiles por el área de trabajo causando lesiones graves.	Siga las instrucciones sobre cómo cambiar correctamente los accesorios.
	Utilice siempre accesorios clasificados para la velocidad de la herramienta eléctrica.
	Nunca use herramientas que se hayan caído, golpeado o dañado.
	No aplique fuerza excesiva a la herramienta; deje que esta realice el trabajo.
	Nunca use una herramienta que tenga fugas de aire, que le falten piezas o tenga piezas dañadas o que requiera reparaciones.
	Siga siempre las instrucciones de ensamblaje, funcionamiento y mantenimiento.
Las herramientas y los accesorios con mantenimiento inadecuado pueden causar lesiones graves.	No utilice mangueras de aire o accesorios dañados, deshilachados o deteriorados.
	Realice un mantenimiento adecuado de la herramienta y los accesorios.
	Mantenga las herramientas limpias y bien lubricadas para obtener un rendimiento óptimo y seguro.
	No lubrique las herramientas con líquidos inflamables o volátiles como queroseno, diesel o combustible de aviación.
El uso de accesorios que no estén diseñados para utilizarse con la herramienta específica aumenta el riesgo de lesiones al operador y a las personas que estén en el área de trabajo.	Utilice siempre accesorios diseñados para la herramienta y el trabajo a realizar.
	No modifique ni improvise con las herramientas o los accesorios.
Los movimientos repetidos, las posiciones incómodas y la exposición a la vibración pueden ser perjudiciales para las manos y los brazos.	Deje de utilizar la herramienta si se siente incómodo, experimenta entumecimiento o tiene dolor.
	Si se presentan algunos de estos síntomas, consulte al médico antes de reanudar el trabajo.

No retire ninguna etiqueta. Reemplace cualquier etiqueta dañada.

REEMPLAZO DE LA ETIQUETA DE ADVERTENCIA GRATIS: si las etiquetas de advertencia se vuelven ilegibles o las pierde, llame al 1-888-331-4569 para obtener un reemplazo gratis.

PREPARACIÓN

Antes de ensamblar el producto, asegúrese de contar con todas las piezas. Compare las piezas con la lista del contenido del paquete. No intente ensamblar el producto si falta alguna pieza o si estas están dañadas.

Tiempo estimado de ensamblaje: 1 a 3 minutos

Herramientas necesarias para el ensamblaje (no se incluyen):

• Llave inglesa de 9/16" (14 mm)
• Cinta selladora para roscas
- Aceite para herramientas
- Conector macho

ENSAMBLAJE

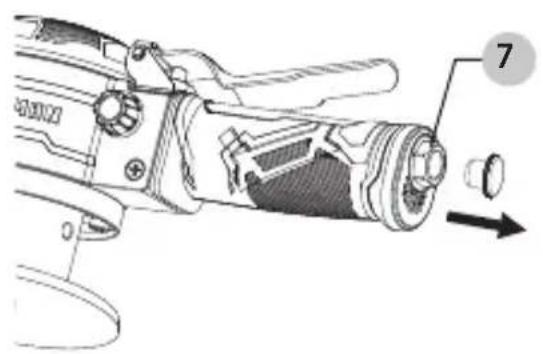

1. Retire la tapa protectora de plástico de la entrada de aire 7.

2. Apriete el conector mancho (no se incluye) girando en dirección de las manecillas del reloj con una llave (no se incluye) para una conexión hermética. NO APRIETE DEMASIADO.

AVISO: use cinta selladora para roscas (no se incluye) en las roscas del enchufe macho.

1. Coloque de 2 a 3 gotas de aceite para herramientas neumáticas (no se incluye) en el enchufe macho antes de cada uso.

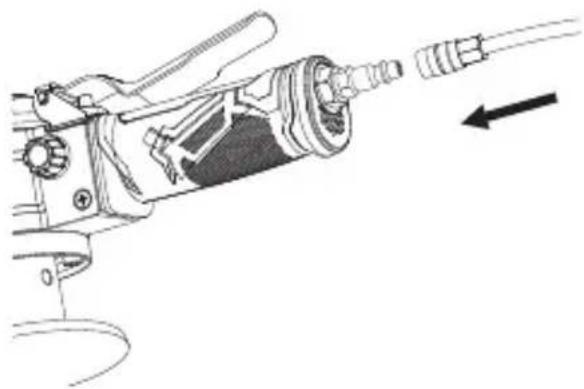

1. Conecte la manguera de suministro de aire al enchufe macho. Establezca la presión de trabajo en 90 PSI para obtener el mejor rendimiento de la herramienta.

AVISO: la presión de trabajo se refiere a la presión de línea de aire establecida para la herramienta cuando esta está en condiciones para trabajar.

FUNCIONAMIENTO

1. Presione el gatillo 6 para arrancar la herramienta.

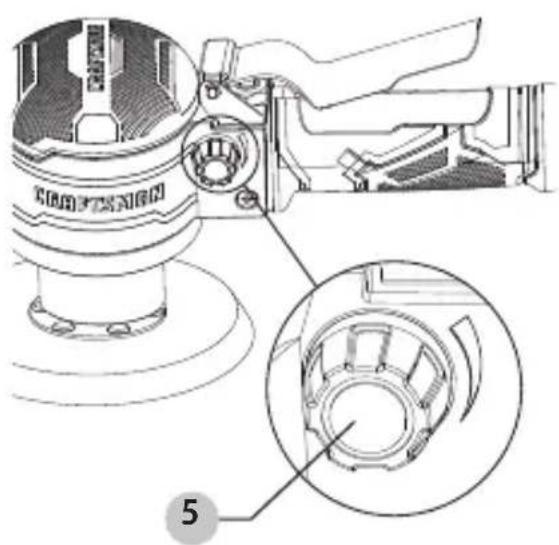

AVISO: la herramienta cuenta con una perilla reguladora de aire 5. La velocidad de la herramienta se puede ajustar girando la perilla reguladora de aire 5 ya sea en dirección de las manecillas del reloj o viceversa. La velocidad máxima de la herramienta se puede obtener cuando la línea cóncava de la perilla 5 está en posición horizontal.

Al hacer contacto por primera vez con la superficie que desea lijar, asegúrese de que la velocidad esté establecida en la configuración más lenta. Aumente la energía/velocidad gradualmente según sea necesario para la aplicación específica de lijado en vez de aplicar demasiada energía/velocidad desde el principio.

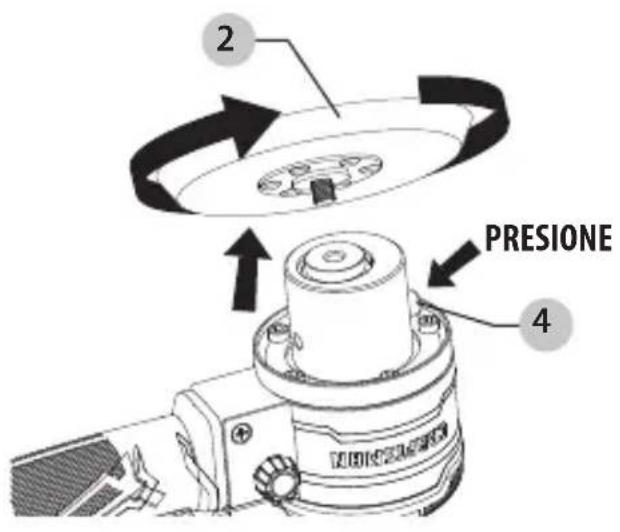

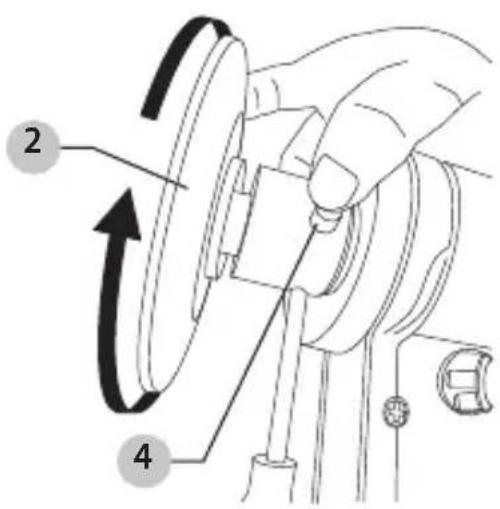

1. Presione el botón de bloqueo del husillo 4 y gire el husillo hasta escuchar que se bloquea en su posición. Afloje y retire la almohadilla para lijar 2 girándola en dirección contraria a las manecillas del reloj.

2 PRESIONE 4

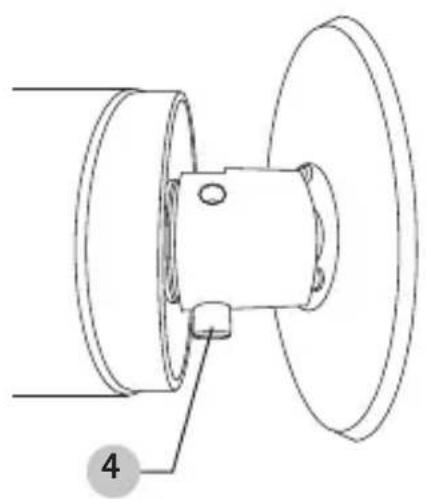

AVISO: si la almohadilla para lijar no se suelta, existen 2 orificios a cada lado del botón de bloqueo del husillo 4.

1. Coloque el extremo de un destornillador Phillips #2 (no se incluye) en uno de los orificios y empuje el botón de bloqueo del husillo 4. Puede sostener el destornillador y empujar el botón de bloqueo del husillo 4 con la misma mano. Con la otra mano, afloje y retire la almohadilla para lijar 2 girándola en dirección contraria a las manecillas del reloj.

ADVERTENCIA: DESCONECTE SIEMPRE LA HERRAMIENTA DEL SUMINISTRO DE AIRE ANTES DE REALIZAR CUALQUIER TAREA DE MANTENIMIENTO.

ADVERTENCIA: siempre asegúrese de que la herramienta esté lubricada correctamente mientras dura su ejecución. La lubricación adecuada se muestra en este manual de instrucciones.

Se recomienda usar un lubricador en línea (no incluido) para aumentar la vida útil de la herramienta y mantenerla correctamente lubricada. Se debe verificar regularmente el lubricador en línea y llenarlo con aceite para herramientas neumáticas según sea necesario. El ajuste adecuado del lubricador en línea puede realizarse colocando una hoja de papel junto a los orificios de escape de la herramienta y manteniendo el regulador completamente abierto por 30 segundos. Cuando aparece una leve mancha de aceite en el papel, el lubricador en línea está ajustado de manera adecuada. Se deben evitar las cantidades excesivas de aceite.

Lubricantes recomendados: aceite para herramientas neumáticas o cualquier otro aceite de alta calidad para turbinas que contenga absorbente de humedad, antioxidante, agentes de humidificación de metales y un aditivo para presión extrema (EP, por sus siglas en inglés). Consulte a su distribuidor local para obtener más ayuda para seleccionar el aceite para herramienta neumática más adecuado para la lubricación apropiada.

Limpieza

ADVERTENCIA: elimine la suciedad y el polvo de todos los conductos de ventilación con aire limpio y seco al menos una vez a la semana. Para minimizar el riesgo de lesiones oculares, use siempre protección ocular aprobada por la norma ANSI Z87.1 cuando realice este procedimiento.

ADVERTENCIA: nunca use solventes u otros productos químicos agresivos para limpiar las partes no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Use un paño humedecido solo con una mezcla de jabón suave y agua. Nunca deje que ingresen líquidos a la herramienta; nunca sumerja alguna pieza de la herramienta en líquido.

Reparaciones

ADVERTENCIA: para garantizar la SEGURIDAD y FIABILIDAD del producto, las reparaciones y el mantenimiento los debe realizar un centro de servicio de fábrica de CRAFTSMAN o un centro de servicio autorizado de CRAFTSMAN. Utilice siempre piezas de repuesto idénticas a las de fabricación.

Accesorios

ADVERTENCIA: debido a que los accesorios que no sean los ofrecidos por CRAFTSMAN no han sido probados con este producto, su uso con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, solo se deben utilizar los accesorios recomendados por CRAFTSMAN con este producto.

Los accesorios recomendados para usar con su herramienta están disponibles a un costo adicional en su distribuidor local o centro de servicio autorizado. Si necesita ayuda para encontrar algún accesorio, visite CRAFTSMAN.COM o llame al 1-888-331-4569.

Almacenamiento

Antes de almacenar la herramienta, asegúrese de hacer lo siguiente:

1. Revise la sección de Mantenimiento en las páginas anteriores y realice el mantenimiento programado según sea necesario.
2. La herramienta debe estar bien limpia y ligeramente lubricada antes de almacenarla.
3. Almacene la herramienta en un lugar séco y seguro, fuera del alcance de los niños.

Registro en línea

Gracias por su compra. Registre su producto ahora para:

• SERVICIO DE GARANTÍA: registrar su producto le ayudará a obtener un servicio de garantía más eficiente en caso tenga problemas con su producto.
• CONFIRMACIÓN DE PROPIEDAD: en caso de pérdida del seguro, como incendio, inundación o robo, su registro de propiedad servirá como prueba de compra.
• PARA SU SEGURIDAD: el registro de su producto nos permitirá ponernos en contacto con usted en el improbable caso de que se requiera una notificación de seguridad según la Ley Federal de Seguridad del Consumidor.

Registre en línea en www.craftsman.com/registration

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA: si la herramienta funciona lentamente o no funciona, verifique estos posibles problemas y realice la acción correctiva correspondiente:

PROBLEMA CAUSA SOLUCIÓN

La herramienta no funciona o lo hace lentamente.	Hay polvo o goma en la herramienta.	Enjuague la herramienta con aceite para herramientas neumáticas o solvente para goma.
La herramienta no funciona o lo hace lentamente.	No hay aceite en la herramienta.	Lubrique la herramienta.
La herramienta no funciona o lo hace lentamente.	La presión de aire es baja. Ajuste el regulador en la herramienta en la configuración máxima.Ajuste el regulador del compresor al máximo de la herramienta en 90 PSI.NOTA:las mangueras de aire comprimido pueden causar una pérdida de hasta 15 PSI en la presión, de manera que puede necesitar configurar la potencia más alta del compresor para mantener la presión requerida en la herramienta.
La herramienta no funciona o lo hace lentamente.	Hay fugas en la manguera de aire comprimido.	Apriete y selle los conectores de la manguera si se encuentran fugas. Use cinta de sellado.
La herramienta no funciona o lo hace lentamente.	La presión de aire es baja. Asegúrese de que la manguera sea del tamaño adecuado. Las mangueras largas o las herramientas que usen grandes volúmenes de aire pueden requerir un diámetro interno de 1/2 pulg. o más, según el largo total de la manguera.No utilice varias mangueras conectadas entre sí con conectores de conexión rápida. Esto causa pérdidas de presión adicionales y reduce la potencia de la herramienta. Utilice mangueras simples del largo apropiado.
La herramienta no funciona o lo hace lentamente.	Las aspas del rotor están desgastadas.	Remplace el aspa del rotor.
La herramienta no funciona o lo hace lentamente.	Sale humedad del escape de la herramienta.	Agua en el tanque del compresor; drene el tanque (consulte el manual del compresor de aire).Lubrique la herramienta y hágala funcionar hasta que no haya evidencia de agua. Vuelva a lubricar la herramienta y hágala funcionar durante 1 a 2 segundos.

ESPAÑOL

Tres años de garantía limitada

CRAFTSMAN reparará o reemplazará, sin costo, cualquier defecto debido en el material o en la mano de obra por un periodo de tres años a partir de la fecha de compra (dos años para las baterías). Esta garantía no cubre las fallas de piezas debido al desgaste normal o al abuso de la herramienta. Para obtener más detalles sobre la cobertura de la garantía y conocer la información de reparación de la garantía, visite www.craftsman.com o llame al

1-888-331-4569. Esta garantía no se aplica a accesorios ni a daños causados por reparaciones hechas o que se hayan intentado hacer por otras personas. ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN DETERMINADO, Y EXCLUYE TODOS LOS DAÑOS ACCIDENTALES O RESULTANTES. Algunos estados no permiten limitaciones en cuanto a la duración de una garantía implícita ni la exclusión de daños accidentales o resultantes, de modo que estas limitaciones pueden no aplicarse a usted. Esta garantía le otorga derechos legales específicos y podría tener otros derechos que varían en ciertos estados o provincias.

GARANTÍA DE DEVOLUCIÓN DE SU DINERO EN 90 DÍAS

Si no está completamente satisfecho con el rendimiento de su herramienta eléctrica, láser o clavadora CRAFTSMAN por cualquier razón, puede devolverla dentro de los 90 días a partir de la fecha de compra con un recibo para obtener un reembolso completo. No le haremos preguntas.

LATINOAMÉRICA: esta garantía no se aplica a los productos vendidos en Latinoamérica. Para los productos vendidos en Latinoamérica, consulte la información de garantía específica del país contenida en el embalaje, llame a la compañía local o consulte el sitio web para obtener información sobre la garantía.

CRAFTSMAN®

is a registered trademark of Stanley Black & Decker, Inc., used under license. est une marque déposée de Stanley Black & Decker, Inc., utilisée sous licence. es una marca registrada de Stanley Black & Decker, Inc., utilizada bajo licencia.

© 2019 CRAFTSMAN

Product Manufactured by: SHINING GOLDEN YIDA
Produit fabriqué par: SHINING GOLDEN YIDA
Producto fabricado por: SHINING GOLDEN YIDA
LICENSEE NAME: SHINING GOLDEN YIDA
LICENSEE ADDRESS: PO BOX 6564 AKRON, OH 44312

U.S. & Canada Only • É.-U. et Canada seulement • EE.UU. y Canadá únicamente

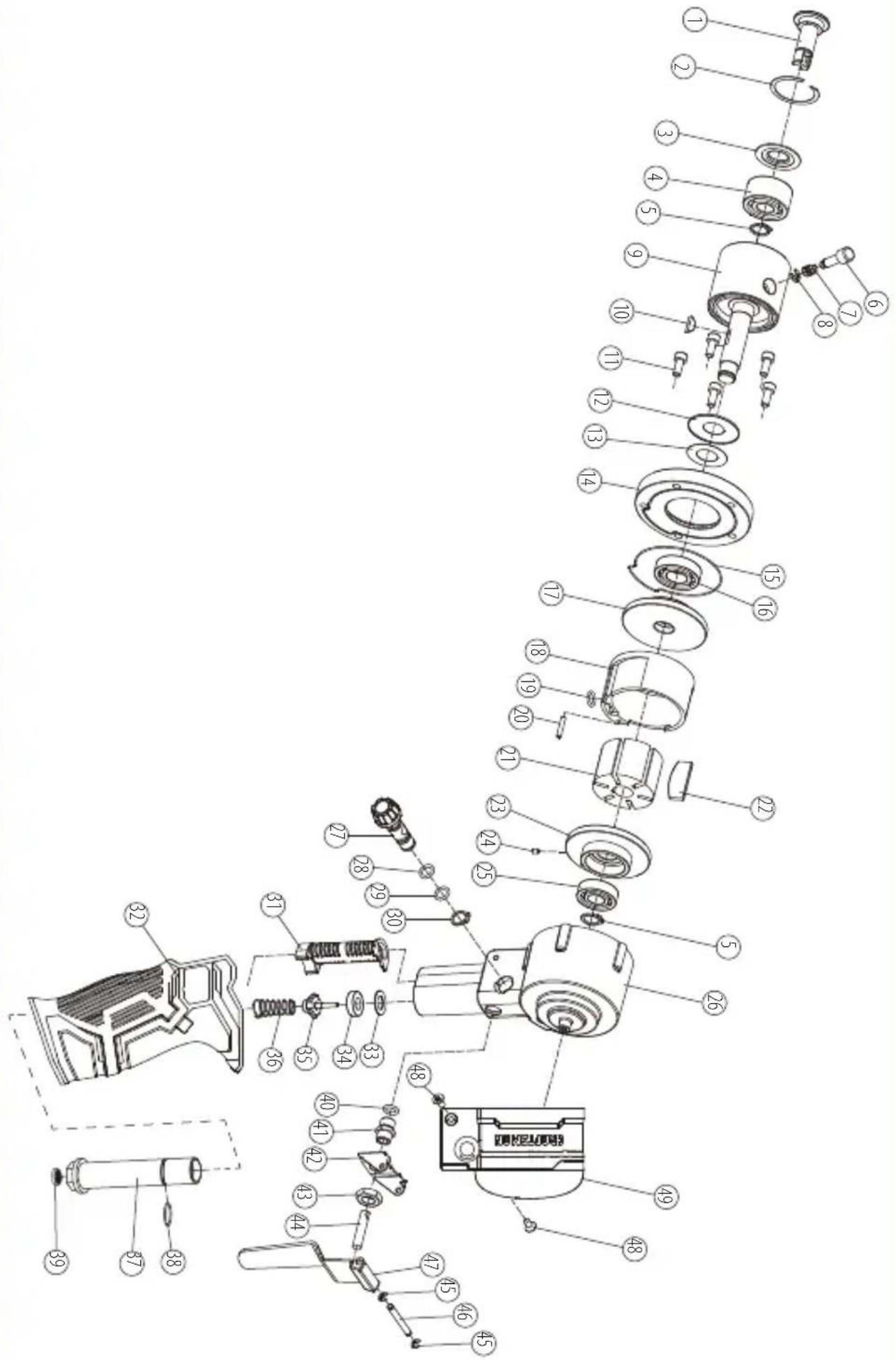

Diagrama detallado de la herramienta

Pieza CanDescripción

1	Eje de la almohadilla para lijar	1
2	1Sujetador en forma de C
3	1Arandela resistente al polvo
4	1Cojinete
5	2Anillo de contención
6	1Pasador de seguridad
7	1Resorte
8	1Sujetador en forma de C
9	1Carcasa excéntrica
10	1Llave con forma de media luna
11	5Tornillo
12	1Arandela
13	1Arandela resistente al polvo
14	1Cubierta frontal
15	1Junta tórica
16	1Cojinete
17	1Tapa A
18	1Cilindro
19	1Junta tórica
20	1Pasador de alineación
21	1Rotor
22	6Hojas
23	1Tapa B
24	1Tornillo de fijación
25	Cojinete	1

Pieza CanDescripción

26 1 Carcasa

27 1Perilla de control de velocidad

28 1Junta tórica

29 1Junta tórica

30 1Anillo de contención

31 1Silenciador

32 1Cubierta de la manija

33 1Arandela

34 1Arandela de goma

35 1Válvula de aire

36 1Resorte

37 1Entrada de aire

38 1Junta tórica

39 1Filtro de metal

40 1Junta tórica

41 1Carcasa del pasador delinterruptor

42 1Soporte de la palanca

43 1Tuerca

44 1Pasador del interruptor

45 2Sujetador en forma de E

46 1Pasador

47 1Soporte de la palanca

48 2Tornillo

49 Cubierta de la carcasa 1

Kits de reemplazo

Pieza	Número de kit	Descripción del kit
42	K1001-CMX Soporte de la palanca, tuerca
	K1001-CMX Soporte de la palanca, tuerca43
45	K1000-CMX Palanca, sujetador en forma de E (2), pasador
46	K1000-CMX Palanca, sujetador en forma de E (2), pasador
47	K1000-CMX Palanca, sujetador en forma de E (2), pasador
