MANUAL DE USUARIO S4 ROBOROCK

Informazioni sulla garanzia Il venditore fornisce la garanzia in conformità alla legislazione del paese di residenza del cliente, con un minimo di 1 anno, a partire dalla data in cui l'apparecchiatura è stata venduta all'utente finale. La garanzia copre solo difei di materiale o lavorazione. Le riparazioni in garanzia possono essere eseguite solo da un centro di assistenza autorizzato. Quando si espone un reclamo in garanzia, è necessario presentare la faura di acquisto originale (con la data di acquisto). La garanzia non si applica in caso di: Normale usura Uso errato, ad es. sovraccarico dell'apparecchiatura, uso di accessori non approvati, uso di forza, danni causati da influssi esterni, danni causati dall'inosservanza del manuale, dell'utente, ad es. il collegamento a una rete di alimentazione non idonea o la mancata osservanza delle istruzioni di installazione Apparecchiature parzialmente o completamente smantellate Sicurezza laser Il sensore di distanza laser di questo prodoo soddisfa gli standard per i prodoi laser di Classe I come definiti in IEC 60825-1:2014 e non genererà radiazioni laser pericoloseInformación sobre seguridad 133 Tabla de errores 138 Bienvenido 139 Presentación del producto 140 Instalación 144 Instrucciones de uso 147 Mantenimiento rutinario 150 Parámetros básicos 154 Solución de problemas 155 Preguntas frecuentes 157 Declaración de conformidad de la UE 160 Descripción de las medidas de protección del medio ambiente 159 Información sobre residuos de aparatos eléctricos y electrónicos (RAEE) 163 Información sobre la garantía 164Información sobre seguridad Restricciones Este producto está destinado únicamente para su uso en suelos de lugares interiores. No lo utilice en lugares exteriores (como terrazas abiertas), sobre superficies distintas al suelo (como un sofá) ni en entornos comerciales o industriales. No utilice el producto sobre superficies elevadas sin barreras, como el suelo de un lo o de una terraza abierta, o la superficie de muebles. No utilice el producto cuando la temperatura ambiente sea superior a 40°C (104°F) o inferior a 4°C (39°F), o cuando haya líquidos o sustancias pegajosas en el suelo. Antes de utilizar el producto, retire cualquier cable del suelo o muévalo a un lado para evitar que el producto los arrastre. Para evitar daños materiales y que el producto se quede bloqueado, retire del suelo cualquier objeto ligero (como bolsas de plástico) o frágil (como jarrones) antes de iniciar la limpieza. Los niños deben estar supervisados para garantizar que no interfieran con el producto. 133Información sobre seguridad Este producto no está diseñado para su uso por parte de personas (incluidos niños) con capacidades sicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que una persona responsable de su seguridad les haya instruido acerca del uso del producto (CB). Los niños a partir de 8años y las personas con capacidades sicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos,pueden utilizar este producto siempre que estén supervisados o se les haya instruido acerca del uso seguro del producto y comprendan los riesgos que conlleva. Los niños no deben jugar con el producto. Los niños no pueden realizar la limpieza y el mantenimiento por parte del usuario sin supervisión (EU). Mantenga las herramientas de limpieza del cepillo principal fuera del alcance de los niños. No coloque ningún objeto (incluidos niños y mascotas) sobre el producto, independientemente de si está en funcionamiento o no. Mantenga el cabello, las prendas holgadas, los dedos y todas las partes del cuerpo alejados de aberturas y piezas en movimiento. No utilice el producto en objetos candentes (como colillas de cigarrillos). 134Información sobre seguridad No utilice el producto sobre alfombras de pelo largo (la eficiencia del producto también puede verse reducida sobre alfombras de colores oscuros). No utilice el producto para limpiar objetos duros o afilados (como trozos de decoración, de cristal y uñas). No mueva el producto agarrándolo por la cubierta del detector láser, la cubierta de la unidad principal o el parachoques. El producto se debe apagar y desenchufar de la toma de pared antes de proceder a realizar labores de limpieza o mantenimiento. No utilice líquidos ni paños mojados para limpiar el producto. No utilice el módulo de fregado sobre alfombras. Utilice el producto de acuerdo con lo expuesto en este manual. Cualquier pérdida o daño que se produzca por el uso incorrecto del producto será responsabilidad del usuario. El producto contiene baterías cuya sustitución solo puede llevarse a cabo por parte de personal cualificado. 135Batería y carga ADVERTENCIA Información sobre seguridad No cargue las baterías no recargables. Para cargar la batería, utilice únicamente las unidades de alimentación extraíbles roborock CDZ10RR que se suministran con este producto. No desmonte, repare ni modifique la batería ni la estación de carga. Mantenga la estación de carga alejada del calor (como salidas de calefacción). No limpie las patas del cargador con un paño húmedo ni con las manos mojadas. La batería se debe extraer antes de desechar el producto. El producto debe estar desenchufado de la corriente cuando se vaya a extraer la batería. La batería se debe desechar de forma segura. No tire las baterías usadas a la basura. Llévelas a una organización de reciclaje profesional. Si el cable de alimentación presenta daños, deje de utilizarlo de inmediato. El fabricante, su agente de servicio técnico o personal cualificado similar deberá 136Información sobre seguridad sustituirlo para evitar riesgos. Asegúrese de que el producto esté apagado antes del envío. Se recomienda utilizar el embalaje original. Si el producto no se va a utilizar durante un periodo de tiempo prolongado, se recomienda cargarlo completamente y apagarlo antes de guardarlo en un lugar freso y seco. Cárguelo al menos cada 3meses para evitar que la batería sufra daños derivados de la descarga total. Para cumplir con los requisitos de exposición a radiofrecuencia, se debe mantener una distancia mínima de 20cm entre el dispositivo y el usuario durante el funcionamiento del dispositivo. Para garantizar el cumplimiento, no se recomienda el funcionamiento a una distinta inferior a la indicada. La antena empleada en este transmisor no se debe ubicar junto con ninguna otra antena o transmisor. 137Tabla de errores

Componente Unidad principal Estación de carga La unidad principal no se carga. Problema con el cepillo principal, el cepillo lateral, el ventilador o la rueda principal. No se enciende. Las funciones no funcionan. Cable de alimentación La estación de carga no recibe alimentación. Error Tabla de erroresBienvenido Gracias por escoger un robot aspirador Roborock S4. Este robot aspirador dispone de un sistema de mapeado láser de precisión capaz de generar mapas de su casa de forma rápida y precisa. Los algoritmos de trayectoria adaptativa le permiten planificar la ruta de limpieza más efectiva para cada habitación en base a la forma de la estancia y a los obstáculos de su interior. La aspiración la genera un potente ventilador y una avanzada gestión del flujo de aire. Un cepillo principal flotante se mantiene cerca del suelo, conduciendo el polvo y los pelos al flujo de aspiración para conseguir una limpieza minuciosa. A través de la aplicación Roborock, podrá ver un mapa de su casa, la ubicación del robot y su trayectoria de limpieza en tiempo real, ajustar programas y áreas de limpieza específicas, etc., para contar con un pleno control remoto. Cuando se encuentre en casa, también podrá controlar su robot con la voz, a través de su asistente de voz. El Roborock S4 se diseñó para simplificar su vida a través de la tecnología. Ahora puede olvidarse de aspirar y dedicarse su tiempo a los que más quiere. Esperamos que disfrute su robot. 139Pestillo de la cubierta Estación de carga Herramienta de limpieza del cepillo principal Cable de alimentación Indicador de encendido Blanco: nivel de batería ≥20% Rojo: nivel de batería < 20% Intermitente: cargando o comenzando la tarea Rojo intermitente: error Encendido/Apagado Pulsar para iniciar la limpieza Mantener pulsado para encender o apagar Nota: Pulse cualquier botón para pausar el proceso de limpieza, volver a la estación o realizar una limpieza localizada. Estación/Limpieza localizada Pulsar para regresar a la estación de carga Mantener pulsado para la limpieza localizada Presentación del producto Robot Lista de piezas 140Indicador luminoso de WiFi Botón de reinicio del sistema Apagado: WiFi desactivado Parpadeo lento: esperando conexión Parpadeo rápido: conectando Fijo: conectado a WiFi Presentación del producto Depósito de polvo Robot Cubierta del depósito de polvo Pestillo del depósito de polvo Filtro de aire 141Baliza del localizador Contactos de carga Presentación del producto Estación de carga Pestillo Canal del cable Toma de alimentación Puntos de salida del cable Cubierta posterior Nota: Los cables pueden salir por la apertura de la izquierda o de la derecha. 142Presentación del producto Protector Sensor de distancia láser Sensor de pared Cepillo lateral Rueda omnidireccional Cepillo principal Pestillo de la cubierta del cepillo principal Ruedas motrices Sensores de desnivel Puerto de depuración USB (solo para trabajos de servicio) Altavoz Conductos de ventilación Contactos de carga 143Uso del robot Instalación

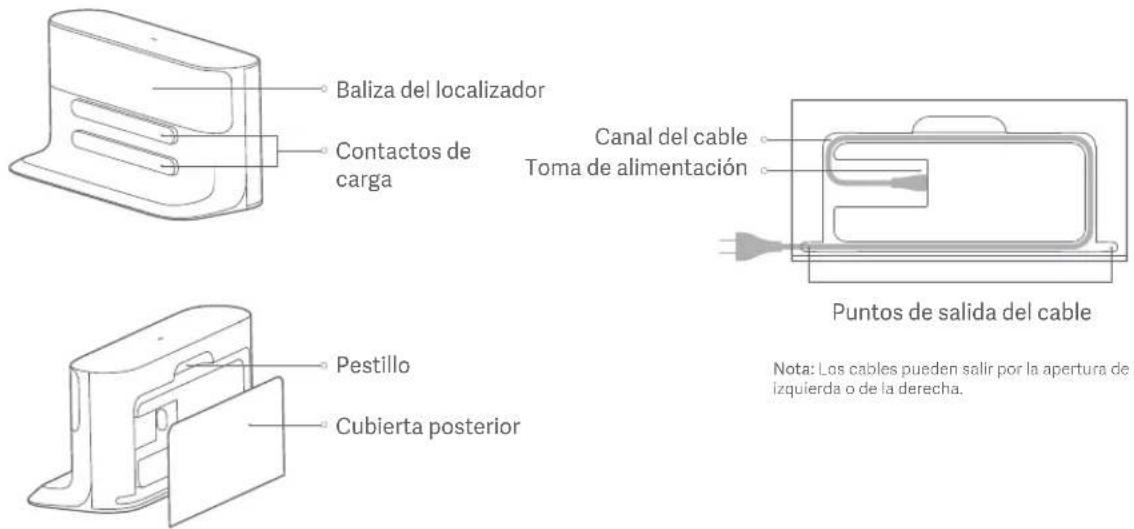

1. Conecte el cable de alimentación a la estación de carga y

ordene el cableado en el canal de cables según proceda.

3. Encender y cargar

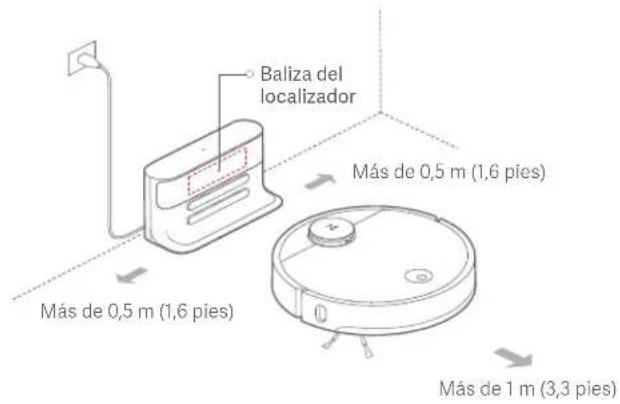

2. Disponga la estación de carga contra la pared sobre una

superficie plana y enchúfela al suministro eléctrico.

4. Conecte a la aplicación móvil. (Recomendado)

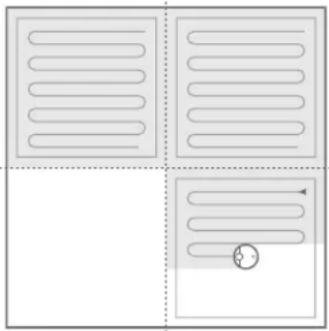

5. Comenzar a limpiar

Cuando la batería esté completamente cargada, el indicador de encendido permanecerá fijo. Pulse el botón o utilice la aplicación para comenzar la limpieza. Nota: Si el cable de alimentación se encuentra en vertical con respecto al suelo, el robot podría arrastrarlo, provocando la desconexión de la estación de carga. Nota: La estación de carga debe contar con más de 0,5 m (1,6 pies) libres a cada lado y con más de 1 m (3,3 pies) libres en la parte delantera. Nota: El robot no se encenderá con un nivel bajo de batería. Coloque el robot directamente sobre la estación de carga para comenzar a cargarlo. Blanco: nivel de batería ≥20% Rojo: nivel de batería < 20% Intermitente: cargando o comenzando la tarea Rojo intermitente: error El color del indicador de encendido señala el nivel de batería. Más de 0,5 m (1,6 pies) Más de 0,5 m (1,6 pies) Más de 1 m (3,3 pies) Mantenga pulsado el botón para encender el robot. Cuando el indicador de encendido se ilumine, coloque el robot sobre la estación de carga y comience a cargar. El robot utiliza una batería recargable de iones de litio de alto rendimiento. Para conservar un rendimiento máximo de la batería, mantenga siempre cargado el robot. 144Instalación Conexión a la aplicación Mi Home Este robot se maneja a través de la aplicación Mi Home. Mediante el sistema MIUI, puede conectarse a otros productos inteligentes. Nota: Debido al desarrollo continuo de la página Mi Home, el proceso real podría diferir ligeramente del anteriormente descrito. Siga siempre las instrucciones de la aplicación. Solo son compatibles las redes WiFi de 2,4 GHz. Descargar la aplicación

Busque "Mi Home" en la App Store o en Google Play, o escanee el código QR que aparece a continuación y descargue e instale la aplicación. Reiniciar WiFi

Nota: Si no puede conectar su teléfono al robot, reinicie la red WiFi y añada su robot como nuevo dispositivo. Añadir dispositivo Abra la aplicación Mi Home y haga clic en el signo "+" situado en la esquina superior derecha y siga las instrucciones de la aplicación. Una vez añadido su robot, aparecerá en una lista en la página de inicio Mi Home.

1. Abra la cubierta superior del robot para acceder al indicador

luminoso de la red WiFi.

2. Mantenga pulsado los botones y hasta oír la alerta de voz

"Reiniciar WiFi". Cuando el indicador luminoso de la red WiFi parpadee lentamente, el robot se encontrará en modo de configuración de red.

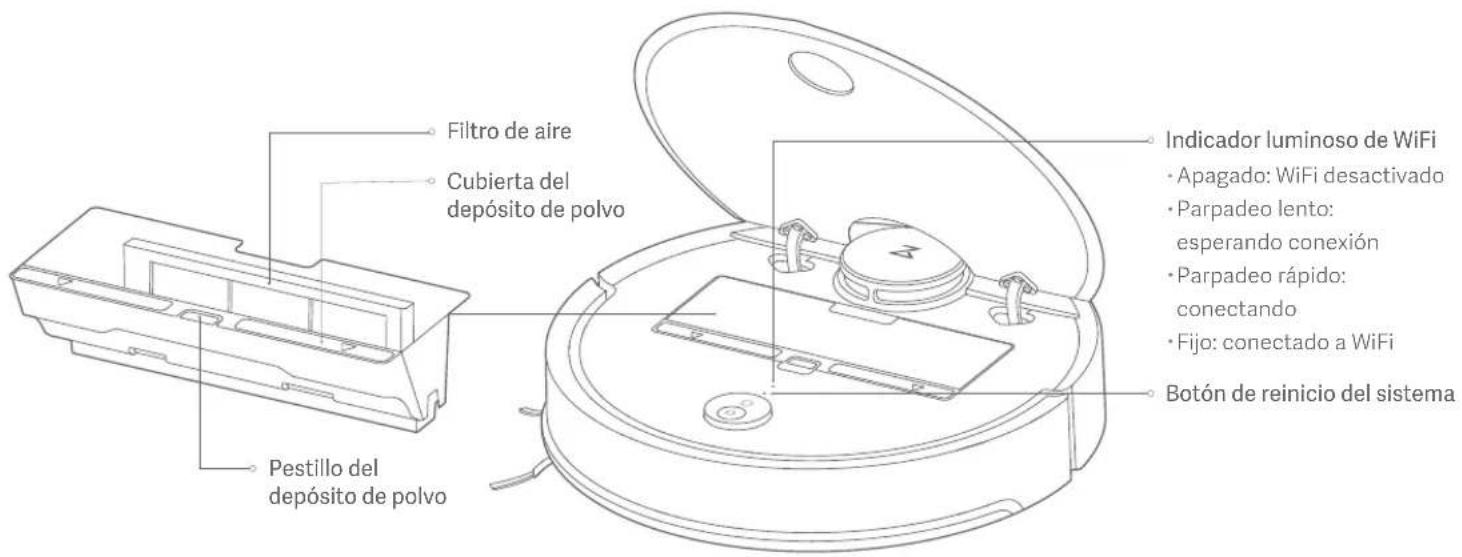

Indicador luminoso de WiFi Apagado: WiFi desactivado Parpadeo lento: esperando conexión Parpadeo rápido: conectando Fijo: conectado a WiFiInstrucciones de uso Encendido/Apagado Nota: El robot no puede apagarse cuando se encuentra en carga. Comenzar a limpiar Nota: Con el robot en proceso de limpieza, pulse cualquier botón para pausarlo. A continuación, pulse el botón para continuar con el proceso de limpieza o el botón para detener el proceso y devolver la unidad a la estación. Pausa Nota: Colocar el robot pausado en la estación de carga manualmente, finalizará el proceso de limpieza actual. Si el robot permanece en pausa más de 10 minutos, entrará en modo de suspensión y su indicador luminoso parpadeará lentamente. Pulse cualquier botón para volver a activarlo. Suspensión Nota: Zona 1: Limpiar Zona 2: Limpiar Zona 4: Pendiente Zona 3: Limpiando Mantenga pulsado el botón para encender el robot. El indicador luminoso se encenderá y el robot entrará en modo de espera. Si el robot en encuentra en suspensión, mantenga presionado el botón para apagarlo y finalizar el proceso de limpieza actual. Pulse el botón para comenzar la limpieza. Una vez iniciada, el robot planificará su ruta de limpieza en base a su escaneo del área. Primero, limpiará siguiendo la pared de una zona y, a continuación, se moverá siguiendo una trayectoria en zig-zag para cubrir el área completa de forma efectiva y exhaustiva. No es posible comenzar a limpiar con un nivel de batería demasiado bajo. Permita que el robot se cargue antes de reanudar la limpieza. Retire cualquier cable del suelo (incluyendo el cable de alimentación de la estación de carga) antes de proceder con la limpieza para evitar pérdidas de potencia o daños en el robot o la desconexión de otros dispositivos. Si un proceso de limpieza acaba en 10 minutos, se repita la limpieza de forma predeterminada. Si el nivel de batería pasa a ser bajo antes de completar la limpieza, el robot irá a recargarse y reanudará la limpieza donde la dejó. El robot no entrará en modo de suspensión cuando se encuentre en la estación de carga. El robot se apagará si permanece en suspensión durante un periodo superior a 12 horas. 146Instrucciones de uso Si se produce un error mientras el robot se encuentra en proceso de limpieza, el indicador luminoso parpadeará rápidamente y escuchará una alerta de voz. Consulte "Solución de problemas" para obtener las opciones de resolución. Error Carga Automático: tras la limpieza, el robot regresará automáticamente a la estación de carga para recargarse. Manual: en modo de pausa, pulse el botón para enviar el robot de vuelta a la estación de carga. El indicador luminoso parpadeará lentamente mientras el robot se carga. Nota: Nota: Si ha comenzado el proceso de limpieza desde un lugar distinto a la estación de carga y el robot no puede regresar a la misma tras finalizarlo, volverá a su punto de inicio. Coloque el robot directamente sobre la estación para comenzar la recarga. Reiniciar WiFi Nota: Si el robot permanece conectado a la red más de una hora, su conexión WiFi se desactivará. Reinicie la red WiFi antes de intentar volver a conectarlo. Limpieza localizada Nota: Presionar cualquier botón cancelará el proceso de limpieza localizada en curso. 1,5 m

El robot entrará en modo de suspensión automáticamente si permanece en estado de error durante más de 10 minutos. Colocar el robot sobre la estación de carga mientras se encuentra en estado de error, detendrá el proceso de limpieza actual. Si su teléfono no puede conectarse al robot porque ha cambiado la configuración de su router, ha olvidado su contraseña o por cualquier otro motivo, abra la cubierta superior para acceder al indicador luminoso de red WiFi y mantenga pulsado el botón y el botón hasta escuchar la alerta de voz “Reiniciar WiFi”. Cuando el indicador luminoso de WiFi parpadee lentamente, el proceso de reinicio se habrá completado. En los modos de espera o de pausa, mantenga pulsado el botón para ejecutar la función de limpieza localizada. La limpieza compren- derá una zona cuadrada de 1,5 m x 1,5 m centrada en el robot. Tras la limpieza, el robot regresará automáticamente al centro del cuadrado. 147Instrucciones de uso Utilice la aplicación Mi Home para ajustar las horas de inicio y los niveles de aspiración para las limpiezas programadas. El robot regresará a la estación de carga tras finalizar cada proceso de limpieza. Limpieza programada Utilice la aplicación Mi Home para indicar un destino al robot. Se dirigirá a dicho punto. Pin n go Modo No molestar (DND) Utilice la aplicación Mi Home para escoger entre los modos Silencioso, Equilibrado, Potente o MÁX. El modo Equilibrado es el predeterminado. Modo de limpieza Zonas de acceso restringido y barreras virtuales Nota: La aplicación Mi Home puede utilizarse para trazar zonas de acceso restringido y barreras virtuales para impedir la entrada del robot en las áreas que usted defina. Barrera virtual Zona de acceso restringido virtual Nota: Durante la limpieza de la zona designada, el robot puede salirse de los límites de la misma. Asegúrese de que no haya cables ni obstáculos cerca de la zona de limpieza. Utilice la aplicación Mi Home para trazar una zona de limpieza específica para el robot. Limpieza por zonas En modo DND, no comenzará ningún proceso de limpieza, no se reprodu- cirán alertas de voz y el indicador luminoso permanecerá atenuado. El modo DND se establece de 22:00 a 08:00 de forma predeterminada y podrá desactivarse o modificarse en la aplicación Mi Home. El "Modo de guardado de mapas" debe estar activado en la aplicación Mi Home para poder utilizar las zonas de acceso restringido. Las zonas de acceso restringido y las barreras virtuales solo deben utilizarse para personalizar el área de limpieza. No deben utilizarse para aislar peligros. Mover el robot manualmente o realizar cambios significativos en el entorno de la casa podrían provocar la pérdida de las zonas de acceso restringido y las barreras virtuales. 148Instrucciones de uso Más funciones de la aplicación Nota: Las funciones y detalles de la aplicación Mi Home pueden variar ligeramente debido al desarrollo continuo y las actualizaciones de la aplicación. Cambiar el modo de limpieza Mapa en vivo Ver el historial de limpieza Cambiar el paquete de voz Actualizaciones de firmware Registros de limpieza Modo de control remoto Ver el estado del robot Localización del robot Controlar otros dispositivos de Mi Home 149Instrucciones de uso Estación de carga Mantenimiento rutinario Cepillo principal

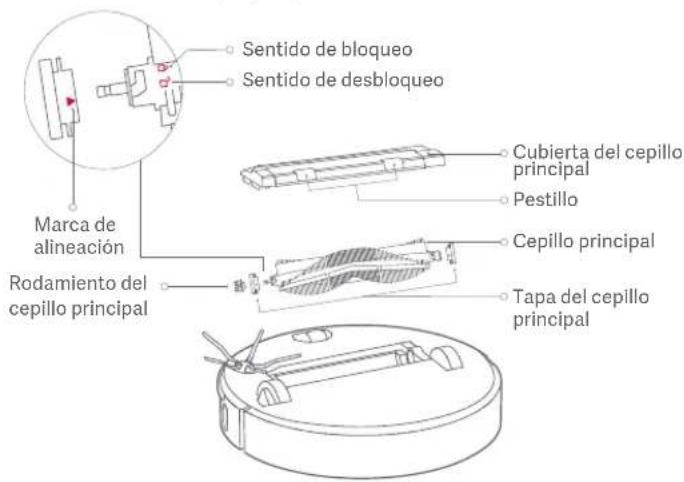

• Se recomienda su limpieza semanal Nota: Recomendamos sustituir el cepillo principal cada 6-12 meses. Cubierta del cepillo principal Pestillo Tapa del cepillo principal Cepillo principal Rodamiento del cepillo principal Marca de alineación Sentido de bloqueo Sentido de desbloqueo Baliza del localizador Más de 1 m (3,3 pies) Más de 0,5 m (1,6 pies) Más de 0,5 m (1,6 pies) La estación de carga debe estar enchufada y ubicada contra una pared a nivel de suelo y contar con más de 0,5 m (1,6 pies) libres a cada lado y con más de 1 m (3,3 pies) libres en la parte delantera. Para disfrutar de la mejor experiencia de uso, al utilizar la aplicación móvil, coloque la estación de carga en un área que disponga de buena intensidad de red WiFi.

1. Dé la vuelta al robot y abra y retire la cubierta del cepillo principal.

2. Desmonte el cepillo principal y limpie sus rodamientos.

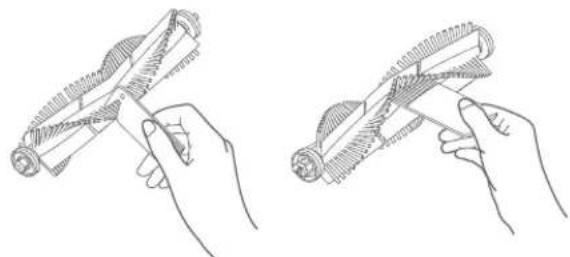

4. Emplee la herramienta de limpieza para el cepillo principal incluida

para eliminar cualquier pelo enredado.

5. Vuelva a montar la tapa y el rodamiento girando en sentido de bloqueo.

6. Vuelva a introducir el cepillo principal y sustituya la cubierta del cepillo.

Nota: No exponga la estación de carga a la luz solar directa ni bloquee la baliza del localizador; de lo contrario, el robot podría no poder regresar a la misma. 1502. Abra la tapa del depósito de polvo siguiendo el sentido de la flecha y vierta su contenido. Limpieza del filtro * Se recomienda su limpieza cada dos semanas

1. Abra la tapa del depósito de polvo como antes.

Mantenimiento rutinario Uso de la herramienta de limpieza del cepillo principal

1. Abra la cubierta superior del robot, apriete el pestillo del depósito

de polvo y extráigalo. Depósito de polvo y filtro * Se recomienda su limpieza semanal Cortar los pelos Limpiar la suciedad 151Mantenimiento rutinario

2. Rellene el depósito de polvo con agua limpia y cierre la cubierta.

Agite suavemente el depósito de polvo y vierta el agua sucia. Nota: Emplee solo agua del grifo, sin líquidos limpiadores.

3. Desmonte el filtro y límpielo con agua.

4. Enjuague reiteradamente y golpee el marco del filtro para eliminar

toda la suciedad posible. El robot está dotado con una batería recargable de iones de litio de alto rendimiento. Para conservar el rendimiento de la batería, mantenga cargado el robot. Batería Nota: Si no tiene previsto utilizar el robot durante un periodo prolongado, apáguelo antes de guardarlo y cárguelo al menos una vez cada tres meses para evitar daños por descarga excesiva en la batería.

• Se recomienda su limpieza mensual Emplee un paño seco suave para limpiar los contactos de carga de la estación de carga. Estación de carga Nota: Para evitar daños, no toque la superficie del filtro con las manos, cepillos ni objetos punzantes. Limpieza del filtro

• Se recomienda su limpieza cada dos semanas Nota:

5. Permita que el filtro se seque antes de volver a montarlo.

Permita que el filtro se seque por completo antes de utilizarlo. Recomendamos permitir 24 horas de secado. Recomendamos disponer de dos filtros para alternar su uso. 152Mantenimiento rutinario Cepillo lateral * Se recomienda su limpieza mensual

1. Dé la vuelta al robot y extraiga el tornillo que sujeta el cepillo lateral.

2. Extraiga el cepillo lateral y límpielo.

3. Vuelva a montar el cepillo lateral.

Nota: Recomendamos sustituir el cepillo lateral cada 3-6 meses. Rueda omnidireccional

1. Dé la vuelva al robot y desmonte la rueda omnidireccional.

2. Elimine los restos de pelos y suciedad de la rueda y el eje.

3. Presione la rueda para devolverla a su punto de montaje.

Si el robot no responde al presionar un botón o no puede apagarlo, pulse el botón Reinicio (consulte la página 2). El robot se reiniciará. Reinicio del sistema Tras un reinicio del sistema, los programas de limpieza, la red WiFi y otros ajustes se restaurarán a sus parámetros de fábrica. Restauración de los parámetros de fábrica Actualización de firmware Rueda Eje Soporte Si el robot no funciona tras reiniciar el sistema, enciéndalo y pulse el botón A continuación, mantenga pulsado el botón Reinicio hasta escuchar la alerta de voz "Comenzando a recuperar la versión inicial". El robot se restaurará entonces a sus parámetros de fábrica.

• Se recomienda su limpieza mensual Las actualizaciones de firmware se realizan a través de su teléfono. Conecte el robot a la estación de carga y asegúrese de que su nivel de batería sea superior al 20 % antes de proceder con la actual- ización. El indicador de encendido parpadeará rápidamente en blanco durante la actualización de firmware. 153Mantenimiento rutinario Parámetros básicos Sensores del dispositivo Utilice un paño seco y suave para limpiar todos los sensores, incluyendo los siguientes:

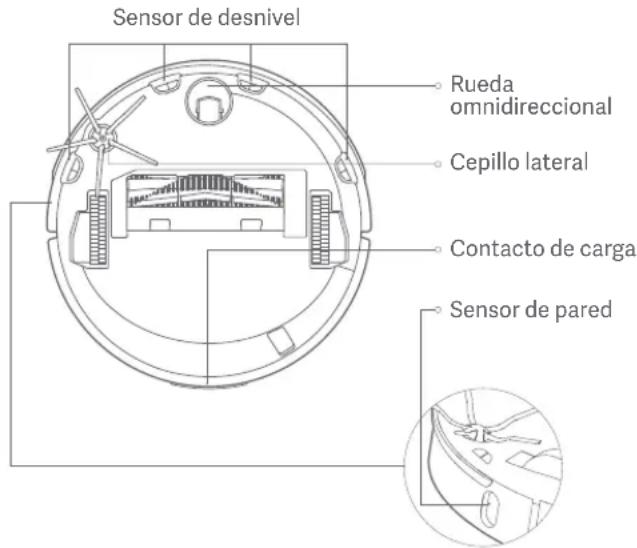

1. Cuatro sensores de desnivel en la base del robot.

2. El sensor de pared en la parte derecha del robot.

3. El contacto de carga en la parte trasera del robot.

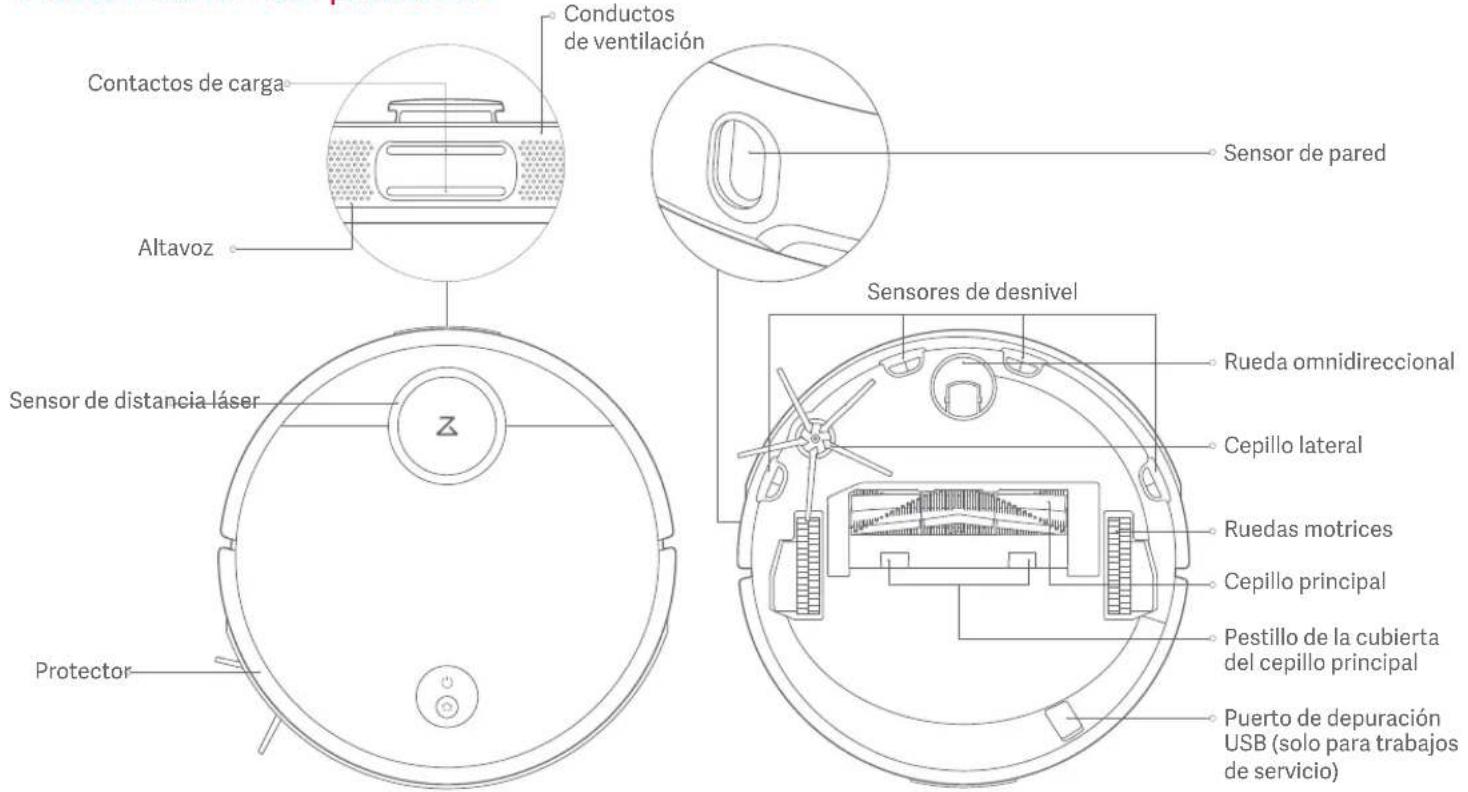

Sensor de desnivel Rueda omnidireccional Contacto de carga Cepillo lateral Sensor de pared Robot Nombre Parámetros 354,7 × 350 × 96 mm Dimensiones Batería de litio de 14,4 V/5200 mAhBatería 3,8 kg, aproximadamentePeso Conexión WiFi inteligenteConexión inalámbrica 58 WPotencia nominal Tensión nominal 14,4 V CC Estación de carga Nombre Parámetros 265 × 109 ×129 mm Dimensiones 42 WPotencia nominal 100-240 V CA Entrada nominal Frecuencia nominal 50-60 Hz Salida nominal 20 V CC/1,8 A Nota: El número de serie se encuentra en una pegatina en la cara inferior del robot. 154Solución de problemas Si se produce un error durante el proceso de limpieza, el indicador de encendido parpadeará en rojo rápidamente y se reproducirá una alerta de voz. Consulte la siguiente tabla para obtener las opciones de resolución. Errores Solución de problemas Error1: Gire el cabezal láser para comprobar que se mueve libremente. La unidad LDS está bloqueada. Retire cualquier objeto que la bloquee, traslade el robot a otra ubicación y reanude la limpieza. Error2: Limpie y golpee ligeramente el protector. El protector está atascado. Golpee reiteradamente el protector para desprender cualquier objeto bloqueado. Si no cae nada, traslade el robot a otra ubicación y reanude la limpieza. Error3: Traslade el robot a otra ubicación y reanude la limpieza. Una rueda suspendida. Traslade el robot a otra ubicación y reanude la limpieza. Error4: Limpie los sensores de inclinación, aleje el robot de los bordes elevados y reanude la limpieza. Robot suspendido. Trasládelo a otra ubicación y reanude la limpieza. Si el problema persiste, limpie los sensores de desnivel. Error5: Desmonte el cepillo principal y limpie el cepillo y el rodamiento. El cepillo principal puede sufrir enredos. Desmonte y limpie el cepillo y sus rodamientos. Error6: Extraiga el cepillo lateral y límpielo. El cepillo lateral puede sufrir enredos. Desmóntelo y límpielo. Error7: Busque la presencia de atascos en las ruedas motrices, traslade el robot a otra ubicación y reanude la limpieza. Las ruedas motrices pueden estar bloqueadas. Desmóntelas y límpielas. Error8: Retire cualquier obstáculo que se encuentre alrededor del robot. El robot puede estar atascado. Retire cualquier obstáculo que se encuentre a su alrededor. Error9: Monte el depósito de polvo y el filtro. Vuelva a montar el depósito de polvo y el filtro y compruebe que su instalación sea correcta. Si el problema persiste, pruebe a sustituir el filtro. Error10: El filtro está mojado o bloqueado. El filtro no está completamente seco. Permita que el filtro se seque durante 24 horas. El filtro también podría requerir limpieza. Si el problema no se soluciona, sustituya el filtro. Error11: Detectado un campo magnético de alta intensidad. Aleje el robot de la cinta magnética y reanude la limpieza. El robot se encuentra demasiado cerca de la cinta de barrera y no puede comenzar. Trasládelo a otra ubicación y reanude la limpieza. 155Solución de problemas Si se produce un error durante el proceso de limpieza, el indicador de encendido parpadeará en rojo rápidamente y se reproducirá una alerta de voz. Consulte la siguiente tabla para obtener las opciones de resolución. Solución de problemas Nota: El reinicio del sistema podría no resolver todos los problemas. Errores Error12: El nivel de la batería es demasiado bajo. Cargue la batería antes del uso. Batería baja. Cargue la batería antes del uso. Error13: Error de carga. Limpie el área de los contactos de carga. Utilice un paño seco suave para limpiar los contactos de carga del robot y de la estación de carga. Error14: Error de la batería. La temperatura de la batería es demasiado alta o demasiado baja. Espere a que recuperen su temperatura normal. Error15: Limpie el sensor de pared. El sensor de pared está sucio. Límpielo. Error16: Robot inclinado. Dispóngalo sobre suelo nivelado y reanude la limpieza. El robot está situado en ángulo. Trasládelo a un suelo nivelado y reanude la limpieza. Error17: Error del módulo del cepillo lateral. Reinicie el sistema. El módulo del cepillo lateral está sufriendo un fallo. Reinicie el sistema. Error18: Error del ventilador de aspiración. Reinicie el sistema. El ventilador de aspiración está sufriendo un fallo. Reinicie el sistema. Error19: La estación de carga no tiene alimentación. Compruebe que el cable de alimentación esté enchufado correctamente. El cable de alimentación de la estación de carga puede haberse soltado. Vuelva a enchufar el cable de alimentación e intente volver a cargar. Error24: Detectada una zona de acceso restringido o una pared virtual. Traslade el robot a otra ubicación y reanude la limpieza. Aleje el robot de la zona de acceso restringido o de la barrea virtual y reanude la limpieza. Error interno. Reinicie el sistema. Se ha producido un problema causado por un error interno. Reinicie el sistema.

Si, tras seguir las instrucciones anteriores, el problema persiste, contacte con Roborock en: Asistencia en Europa: support@roborock-eu.com Asistencia fuera de Europa: support@roborock.comPreguntas frecuentes Problema Solución El producto no se enciende El nivel de la batería podría ser demasiado bajo. Cargue el robot y vuelva a intentarlo. La temperatura de la batería podría ser demasiado baja o demasiado alta. Inténtelo de nuevo cuando la temperatura de la batería se encuentre entre 0 °C (32 °F) y 40 °C (104 °F). El producto no se carga Si la estación de carga no recibe alimentación, compruebe que ambos extremos del cable de alimentación estén conectados correctamente. Si el contacto es deficiente, limpie las áreas de contacto de la estación de carga y del robot. La alimentación se restaura cuando se ilumina el indicador luminoso de encendido. Carga lenta Si el robot se utiliza en entornos muy calientes o muy fríos, se reducirá la velocidad de carga para aumentar la vida útil de la batería. Los puntos de contacto de carga también pueden estar sucios. Si así fuera, límpielos con un paño seco. El producto no vuelve a la estación para cargarse Hay demasiados obstáculos alrededor de la estación de carga. Colóquelo en una zona despejada. El robot se encuentra demasiado lejos de la estación de carga. Acérquelo. Funcionamiento anómalo Vuelva a poner el robot en funcionamiento. Se genera ruido durante la limpieza El cepillo principal, el cepillo lateral o la rueda principal podrían estar bloqueadas. Apague el robot y límpielo. La limpieza es deficiente o el polvo se cae Si el depósito de polvo está lleno, vacíelo. Si el filtro está bloqueado, lávelo. Si el cepillo principal sufre enredos, elimínelos. 157Preguntas frecuentes Las limpiezas programadas no se inician El nivel de la batería es demasiado bajo. La limpieza programada solo puede comenzar con un nivel de batería por encima del 20 %. ¿Consume energía el robot mientras se encuentra en la estación de carga? El robot consume energía mientras se encuentra en las estación de carga para mantener el rendimiento de la batería, pero es un consumo extremadamente bajo. ¿Debe cargarse el robot al menos 16 horas las tres primeras veces que se usa? No. El robot puede utilizarse en cualquier momento tras haberlo cargado por completo en una ocasión. No se reanuda el proceso de limpieza tras la carga Asegúrese de que el robot no se encuentre en modo DND, ya que este modo impide la limpieza. Al limpiar espacios que requieran recarga, si el robot se ha colocado manualmente sobre la estación de carga antes de recargarse automáticamente, este no podrá reanudar la limpieza. El robot no regresa a la estación de carga tras la limpieza localizada o cuando se ha trasladado manualmente. Tras una limpieza localizada o un cambio de ubicación significativo, el robot regenerará el mapa. Si la estación de carga está demasiado lejos, el robot podría no poder regresar para recargarse y habría que colocarlo sobre el cargador manualmente. Problema Solución

No es posible conectarse a la red WiFi Si la red WiFi está desactivada, reiníciela y vuelva a intentarlo; si la señal WiFi es deficiente, asegúrese de que el robot se encuentre dentro de la zona de cobertura de una señal WiFi. Si la conexión WiFi es anómala, reiníciela, descargue la aplicación móvil más reciente y vuelva a intentar conectarse a la red WiFi. La aplicación podría no ser compatible con su modelo de robot. Puede consultar los modelos compatibles en la aplicación.159 Descripción de las medidas de protección del medio ambiente Las sustancias químicas contenidas en la batería de iones de litio integrada en este producto pueden provocar contaminación ambiental. Antes de desechar este producto, retire la batería. La batería deberá reciclarse debidamente, ya sea a través de las autoridades locales o depositándola en un centro de reciclaje de baterías. Cómo retirar la batería:

2. Desenroscar la tapa de la batería

3. Retirar la tapa de la batería

4. Presionar el clip para extraer el conector de la batería

5. Extraer la batería

Nota: Antes de retirar la batería, asegúrese de que esté completamente agotada. No intente extraer la batería si el robot está conectado a la base de carga. Retire el paquete de batería completo. Evite dañar la carcasa del paquete de batería para evitar cortocircuitos o fugas de sustancias peligrosas. En caso de contacto accidental con el líquido de la batería, enjuagar abundantemente con agua y buscar atención médica inmediata. Nota: La siguiente información solo se aplica al desechar el robot o si la batería ya no funciona con normalidad. Podrá reconocer este problema si, incluso cuando se deja cargando, el robot no puede limpiar debido a un nivel de batería demasiado bajo. No retire la batería si desea continuar utilizando el robot.Declaración de conformidad de la UE

Por la presente, el abajo firmante, en nombre de la empresa: Nombre del fabricante Dirección Beijing Roborock Technology Co.,Ltd. Floor 6, Suite 6016, 6017, 6018, Building C, Kangjian Baosheng Plaza, No. 8 Heiquan Road, Haidian District, Beijing,P.R.CHINA declara que esta Declaración de conformidad se emite bajo su entera responsabilidad y que los productos: Descripción del producto Nombre(s) del tipo (modelo) Robot aspirador y accesorios roborock S4 cumplen los requisitos y cuentan con verificación realizada a través de pruebas de conformidad con las disposiciones de las siguientes directivas de la UE: Directiva RED 2014/53/UE Artículo 3.1(a): salud y seguridad

1. Aparatos electrodomésticos y análogos. Seguridad. Parte 1: Requisitos generales.

2. Aparatos electrodomésticos y análogos. Seguridad. Parte 2-2: Requisitos particulares

para aspiradores y aparatos de limpieza por aspiración de agua.

3. Evaluación de los equipos eléctricos y electrónicos respecto de las restricciones

relativas a la exposición de las personas a los campos electromagnéticos (0 Hz a 300 GHz).

4. Métodos de medida de los campos electromagnéticos de los aparatos

electrodomésticos y análogos en relación con la exposición humana.Declaración de conformidad de la UE

Directiva RED 2014/53/UE Artículo 3.1(b): compatibilidad electromagnética

1. Norma de compatibilidad electromagnética (CEM) para equipos y servicios de

radiocomunicaciones; Parte 1: Requisitos técnicos comunes. Norma armonizada que cubre los requisitos esenciales según el artículo 3.1(b) de la Directiva 2014/53/UE y los requisitos esenciales según el artículo 6 de la Directiva 2014/30/EU.

2. Norma de compatibilidad electromagnética (CEM) para equipos y servicio de

radiocomunicaciones; Parte 17: Condiciones específicas para sistemas de transmisión de datos de banda ancha; Norma armonizada que cubre los requisitos del articulo 3.1(b) de la Directiva 2014/53/EU.

3. Compatibilidad electromagnética. Requisitos para aparatos electrodomésticos, herramientas

eléctricas y aparatos análogos. Parte 1: Emisión.

4. Compatibilidad electromagnética. Requisitos para aparatos electrodomésticos, herramientas

eléctricas y aparatos análogos. Parte 2: Inmunidad.

5. Compatibilidad electromagnética (CEM). Parte 3-2: Límites. Límites para las emisiones de

corriente armónica (equipos con corriente de entrada <= 16 A por fase).

6. Compatibilidad electromagnética (CEM). Parte 3-3: Límites. Limitación de las variaciones de

tensión, fluctuaciones de tensión y flicker en las redes públicas de suministro de baja tensión para equipos con corriente asignada <= 16 A por fase y no sujetos a una conexión condicional. Directiva RED 2014/53/UE Artículo 3.2: espectro radioeléctrico EN 300 328 V2.1.1 Sistemas de transmisión de datos de banda ancha; Equipos de transmisión de datos, que funcionan en la banda ISM de 2,4 GHz y utilizan técnicas de modulación de espectro ensanchado; Norma armonizada que cubre los requisitos esenciales según el artículo 3.2 de la Directiva 2014/53/UE. Documentación técnica para la evaluación de productos eléctricos y electrónicos con respecto a la restricción de sustancias peligrosas Directiva RoHS 2011/65/UE EN50581:2012 Descripción del producto Nombre(s) del tipo (modelo) Estación de carga y accesorios Estación de carga, modelos: CDZ10RR Cumple los requisitos y cuenta con verificación realizada a través de pruebas de conformidad con las disposiciones de las siguientes directivas de la UE:Declaración de conformidad de la UE

Directiva de Baja Tensión 2014/35/UE

1. Aparatos electrodomésticos y análogos. Seguridad. Parte 1: Requisitos generales.

2. Aparatos electrodomésticos y análogos. Seguridad. Parte 2-29: Requisitos particulares para

cargadores de baterías.

3. Métodos de medida de los campos electromagnéticos de los aparatos electrodomésticos y

análogos en relación con la exposición humana.

1. Compatibilidad electromagnética. Requisitos para aparatos electrodomésticos, herramientas

eléctricas y aparatos análogos. Parte 1: Emisión.

2. Compatibilidad electromagnética. Requisitos para aparatos electrodomésticos, herramientas

eléctricas y aparatos análogos. Parte 2: Inmunidad. Norma de familia de productos.

3. Compatibilidad electromagnética (CEM). Parte 3-2: Límites. Límites para las emisiones de

corriente armónica (equipos con corriente de entrada <= 16 A por fase).

4. Compatibilidad electromagnética (CEM). Parte 3-3: Límites. Limitación de las variaciones de

tensión, fluctuaciones de tensión y flicker en las redes públicas de suministro de baja tensión para equipos con corriente asignada ≤ 16 A por fase y no sujetos a una conexión condicional. Directiva CEM 2014/30/UE

Documentación técnica para la evaluación de productos eléctricos y electrónicos con respecto a la restricción de sustancias peligrosas. Directiva RoHS 2011/65/UE EN50581:2012 Persona responsable de realizar esta declaración: Nombre impreso: Rui.Shen Puesto/Cargo: Director de calidad Firma: Fecha de emisión: 7 de agosto de 2019 Lugar de emisión：Floor 6, Suite 6016, 6017, 6018, Building C, Kangjian Baosheng Plaza, No. 8 Heiquan Road, Haidian District, Beijing,P.R.CHINAInformación sobre residuos de aparatos eléctricos y electrónicos (RAEE) Correcta eliminación de este producto. Esta marca indica que este producto no debe eliminarse junto con el resto de desechos domésticos en toda la UE. Para evitar posibles daños en el medio ambiente o en la salud humana derivados de los vertidos de residuos incontrolados, recíclelo de forma responsable para fomentar la reutilización sostenible de los recursos materiales. Para devolver su dispositivo utilizado, emplee los sistemas de recogida y devolución o póngase en contacto con la tienda en la que adquirió este producto. Se pueden encargar de reciclar el producto de forma segura para el medio ambiente. Korrekte Entsorgung dieses Produkts Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bie entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekau haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen. 163Información sobre la garantía

Información sobre la garantía El vendedor ofrece un periodo de garantía de acuerdo con la legislación aplicable en el país de residencia del cliente, con un mínimo de 1 año que empieza a contar en la fecha en la que el artículo se vende al usuario final. La garantía solamente cubre defectos de fabricación o materiales. Las reparaciones realizadas en garantía solamente las realizará un centro de reparaciones autorizado. Cuando se presente una reclamación en periodo de garantía, se debe enviar también la factura de compra (en la que aparece la fecha de venta). La garantía no se aplicará en el caso de: Desgaste normal. Uso incorrecto, por ejemplo, sobrecarga del aparato, empleo de accesorios no aprobados, uso de fuerza, daños causados por influencias externas, daños causados por no seguir las indicaciones expuestas en el manual de usuario, como puede ser la conexión a una toma de corriente que no sea adecuada o no seguir las instrucciones relacionadas con la instalación. Desmontaje parcial o completo de los aparatos. Seguridad láser El sensor de distancia láser de este producto cumple con los estándares para productos láser de Clase I de la IEC 60825-1:2014 y no generará radiación láser peligrosa.Robot Vacuum Cleaner Manufacturer: Beijing Roborock Technology Co. Ltd. Product Model: roborock S4 Address of Manufacturer: Floor 6, Suite 6016, 6017, 6018, Building C, Kangjian Baosheng Plaza, No.8 Heiquan Road, Haidian District, Bejing, P.R.CHINA For more product information, visit our website: www.roborock.com For aer-sales support, email our aer-sales service team: US/Non-Europe Support: support@roborock.com Europe Support: support@roborock-eu.com
