MANUALE UTENTE S4 ROBOROCK

Manuale d'uso dell'aspirapolvere robot Roborock S4 Leggere attentamente il presente manuale prima di utilizzare il prodotto e conservarlo adeguatamente per riferimento futuro. 100

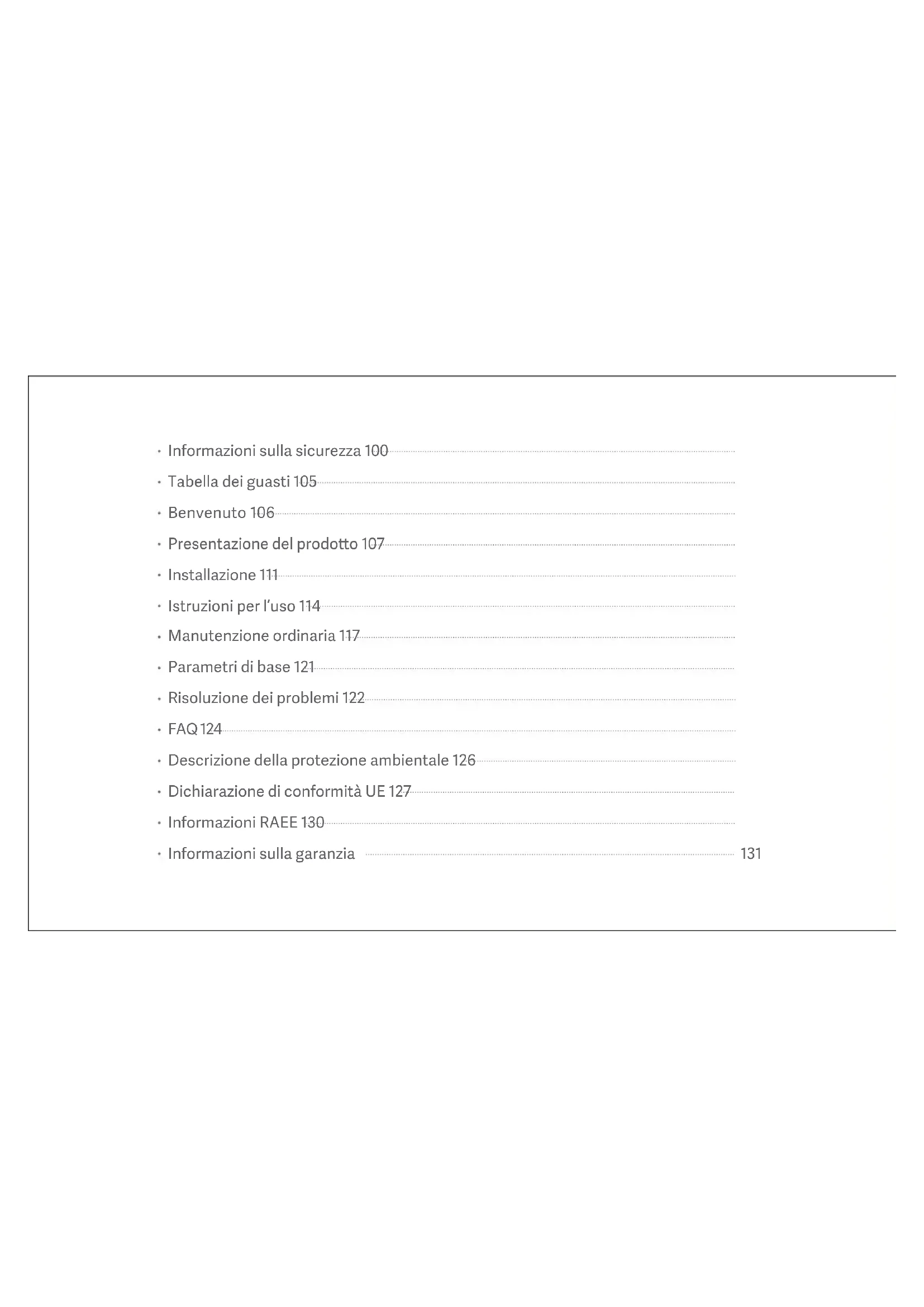

• Informazioni sulla sicurezza 100
• Tabella dei guasti 105
  Benvenuto 106
• Presentazione del prodotto 107
  Installazione 111
  Istruzioni per l'uso 114
• Manutenzione ordinaria 117
  Parametri di base 121
  Risoluzione dei problemi 122
  ·FAQ124
• Descrizione della protezione ambientale 126
  Dichiarazione di conformità UE 127
• Informazioni RAEE 130
• Informazioni sulla garanzia 131

Informazioni sulla sicurezza

Limitazioni

• Questo prodotto è stato progettato esclusivamente per la pulizia di pavimenti interni, non utilizzato all'esterno (ad esempio, una terrazza aperta), su superfici diverse dal pavimento (ad esempio, un divano) oppure in ambienti commerciali e industriali.
  · Non utilizzato il prodotto su superfici elevate prive di barriere quali, ad esempio, il pavimento di un soppalco, una terrazza aperta o su dei mobili.
• Non utilizzato il prodotto quando la temperature ambiente è superiore a 40^ (104^) o inferiore a 4^ (39^) , oppure se sul pavimento sono presenti sostanze liquide o appiccicose.
• Prima di usare il prodotto, sollevare tutti i fili da terra o spostarli di lato onde evitare che vengano trascinati dall'aspirapolvere.
  Per evitare che il prodotto si blocchi e prevenire danni a oggetti di valore, rimuovere dal pavimento quelli leggeri (come le buste di plastica) e fragili (come iVASI) prima di avviare la pulizia.
• I bambini devono essere sorvegliati per assicurarsi che non interferiscano con il prodotto.

Informazioni sulla sicurezza

L'uso di questo prodotto non è destinato a persona (inclusi bambini) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non siano state fornite istruzioni di supervisione in merito all'uso del prodotto stesso da parte di una persona responsabile della loro sicurezza (CB).
- Questo prodotto può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza se hanno ricevuto supervisione o istruzioni in merito all'uso sicuro del prodotto e comprendono i pericoli connessi. I bambini non devono giocare con il prodotto. Le operazioni di pulizia e manutenzione da parte dell'utente non devono essere eseguite da bambinienza supervisione (UE).
- Tenere gli strumenti di pulizia della spazzola principale fuori alla portata dei bambini.
- Non posizionare alcun oggetto (inclusi bambini e animali domestici) sul prodotto, independentemente dal fatto che sia in funzione o meno.
- Tenere capelli, indumenti larghi, dita e tutte le parti del corpo lontani da aperture e parti mobili.
· Non utilizzato il prodotto su oggetti che bruciano (come mozziconi di sigarette).

Informazioni sulla sicurezza

• Non utilizzato il prodotto su tappeti aelo lungo (l'efficacia del prodotto risulta ridottaanche su tappeti di colore scuro).
  Non utilizzato il prodotto per pulire oggetti duri o appuntiti (come rifiuti decorativi, vetro e chiodi).
• Non trasportare il prodotto usando il tappo dello scanner laser, il coperchio dell'unità principale o il paraurti.
  Il prodotto deve essere spento e la spina deve essere rimossa alla presa elettrica prima di eseguire la pulizia o la manutenzione del prodotto.
  · Non usare panni umidi o liquidi per pulire il prodotto.
• Nonutilizzare il modulo di lavaggio su tappeti.
• Utilizzare il prodotto secondo il manuale. Qualsiasi perdita o danno causato da un uso improprio sare responsabilità dell'utente.
• Questo prodotto contiene batterie sostituibili escludamente da personale esperto.

Informazioni sulla sicurezza

Batteria e ricarica

AVERTIMENO

Non caricare batterie non ricaricabili.
- Al fine di ricaricare la batteria, utilizzato esclusivamente l'unità di alimentazione rimovibile roborock CDZ10RR fornita con questo prodotto.
- Non smontare, riparare o modificare la batteria o la base di ricarica.
- Tenere la base di ricarica lontana da fonti di calore (come bocchette di aria calda).
Non rimuovere né pulire i poli del caricabatterie con un panno umido o con le mani bagnate.
- La batteria deve essere rimossa prima di poter procedere con lo smaltimento del prodotto.
Il prodotto deve essere scollegato alla rete elettrica quando si rimuove la batteria.
Smaltire la batteria in sicurezza. Non smaltire le batterie dismesse. Consegnarle presso un ente di ricolaggio rifiuti autorizzato.

Informazioni sulla sicurezza

• In caso di danni al cavo di alimentazione, interrompere immediatamente l'utilizzo. Il cavo deve essere sostituito dal produttore, da un suo agente di assistenza o da personale qualificato per non incorrere in situazioni di pericolò.
• Assicurarsi che il prodotto sia spento prima della spedizione. Si consiglia di utilizzare l'imballo originale.
• Se si intende lasciare il prodotto inutilizzato per un lungo periodo di tempo, eseguire una ricarica completa e spegnerlo prima di riporlo in un luogo fresco e asciutto. Caricarlo almeno agli tre mesi per evitare che la batteria si scarichi completeness.
• Per garantire il rispetto dei requisiti di esposizione alle frequenze radio, occorre Maintainere una distance di almeno 20cm tra il dispositivo e le persone durante l'utilizzo.
• Per assicurare la conformità, si consiglia di non utilizzato il dispositivo a una distanza inferiore a quella raccomandata. L'antenna adoperata per quello trasmettitore non deve essere posizionata in prossimità di altre antenne o trasmettitori.

Tabella dei guasti

Tabella dei guasti
Articolo	Guasto
Unità principale	Le funzioni non funzionano.
	Non si accende.
	Problema con spazzola principale, spazzola laterale, ventola o ruota principale.
Base di ricarica	L'unità principale non si carica.
Cavo di alimentazione La base	base di ricarica non ha alimentazione.

Benvenuto

Grazie per aver scelto l'aspirapolvere robot Roborock S4. Questo aspirapolvere robot è dotato di un sistema di mappatura laser di precisione in grado di create mapperpe della tua abitazione in modo rapido e accurato. Una series di algoritmi di intradamento adattativi consentono al robot di pianificare il percorso di pulizia più efficace per ciascuna stanza in base al layout degli ambienti eagli ostacoli presenti al loro interno. L'aspirazione è generata da una potente ventola e da un systemavanzato di gestione del flusso d'aria. Una spazzola principale flottante mantiene una distanza ridotta da terra,trasferendo polvere e capelli nel flusso di aspirazione per una pulizia più profonda. Tramite l'app Roborock,puoi visualizzare in tempo reale una mappa della tua casa, la posizione del robot e il suo percorso di pulizia,impostare pulizia programmate o are specifie da pulire e molto altro ancora, ottenendo un controllo a distance totale. Quando sei a casa,haianche la possibilità di comandare il suo robot con la voce mediente un assistente vocale.

Roborock S4 è stato progettato per splificare la tua vita mediante la technologia. D'ora in avanti non dovrai più occuparti delle faccende domestiche e potrai trascorrere più tempo con le personne che ami. Ci auguriamo che il robot sia di quello gradimento.

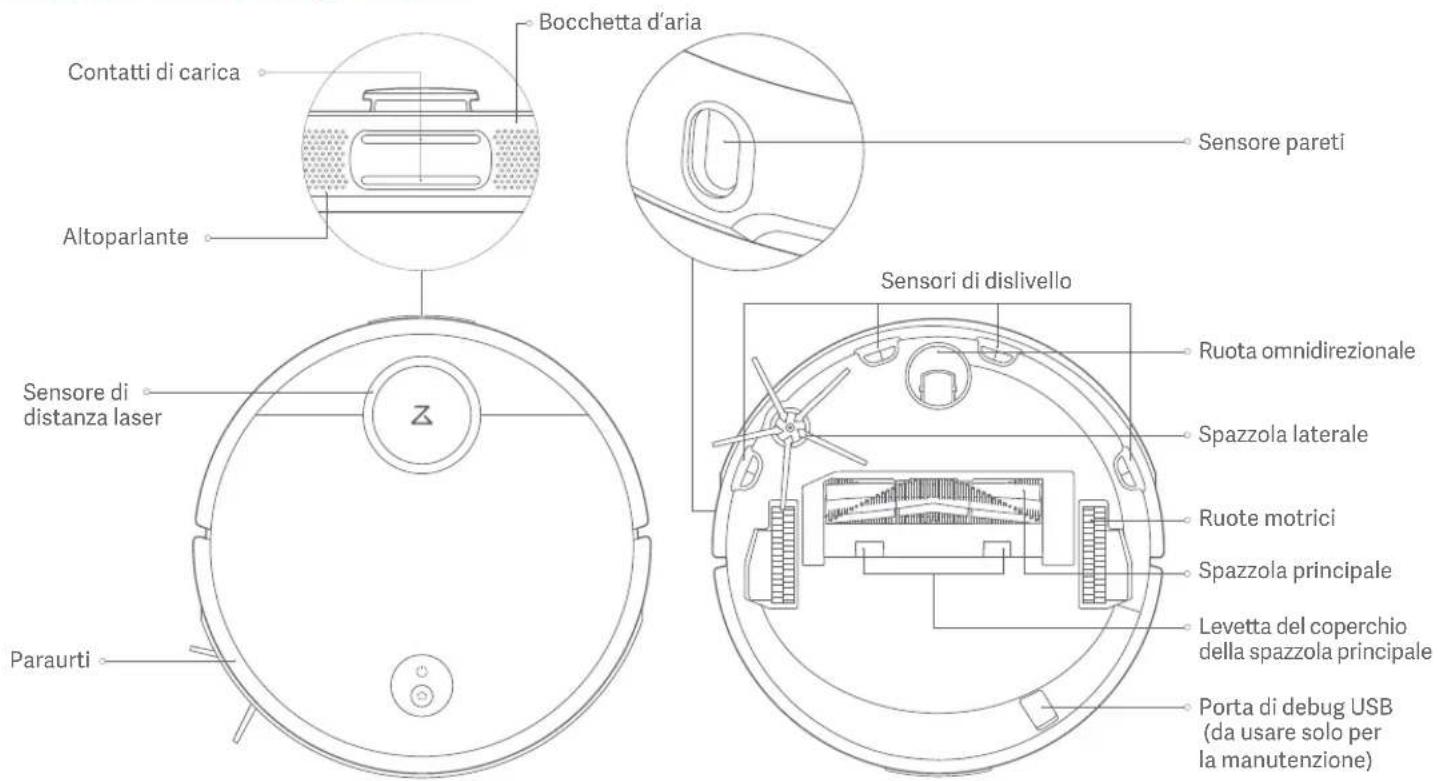

Presentazione del prodotto

Robot

On/Off

Premere per avviare la pulizia
- Tenere premuto per accendere o spegnere

Spia di alimentazione

Bianca; carica batteria ≥ 20%
- Rossa: carica batteria < 20%
Lampeggiante: in carica o in avvio
Luce lampeggiante rossa: errore

Ritorno alla base di ricarica/Smacchiatura

• Premere per ritornare alla base di ricarica
  . Tenere premuto per smacchiare

Nota: premere un qualunque pulsante per interrompere la pulzia, far ritornare il robot alla base di ricarica o smacchiare.

Elenco delle componenti

Base di ricarica Strumento per la pulizia della spazzola principale Cavo di alimentazione

Presentazione del prodotto

Vaschetta raccoglipolvere Robot

Presentazione del prodotto

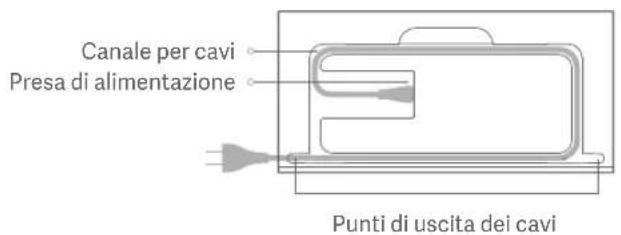

Base di ricarica

Note: i cavi possono uscire dall'apertura destra o sinistra.

Presentazione del prodotto

Installazione

Utilizzo del robot

1. Collegare il cavo di alimentazione alla base di ricarica e, se necessario, spostare i cavi usando l'apposto canale.

Note: il cavo di alimentazione potrebbe essere trascinosaur dal robot se è perpendicolare al pavimento, causando la disconnessione della base di ricarica.

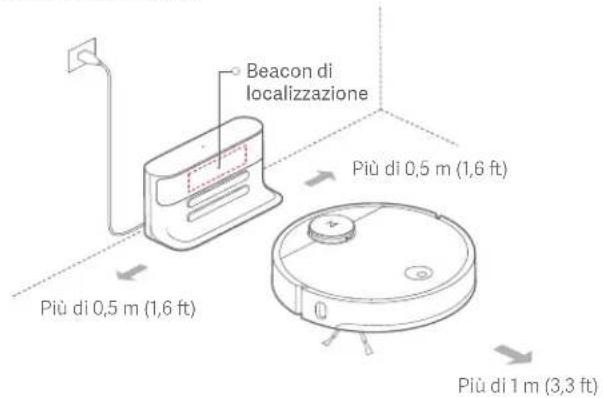

1. Posizione are la base di ricarica contro una parete su una superficie pian e collegarla alla rete elettrica.

Note: lasciare pi di 0,5 m (1,6 ft) lateralmente e pi di 1 m (3,3 ft) anteriormente alla base di ricarica.

3.Accendere e caricare.

Tenere premuto il pulsante ^ per accendere il robot. Non appena la spia di alimentazione si accende, posizionare il robot sulla base per caricarlo. Il robot utilizza una batteria ricaricabileagli ioni di litio altoamente performante. Tenere sempre carico il robot affinché la batteria mantenga prestazioni ottimali.

Note: il robot non si accenderà se la batteria è scarica. Posizione il robot direttamente sulla base per avviare la ricarica.

Il colore della spia di alimentazione indica il livello di carica della batteria.

Bianca: carica batteria ≥ 20%
* Rossa: carica batteria < 20%
Lampeggiante:
in carica o in avvio
Luce lampeggiante rossa: errore

1. Connettersi all'app mobile(raccomandato).
2. Avviare il ciclo di pulizia.

Quando la batteria è completamente carica, la spia di alimentazione rimarra accesa. Premere il pulsante oppure utilizzare l'app per avviare il ciclo di pulizia.

Installazione

Connessione all'app Mi Home

Questo robot e controllato dall'app Mi Home. Tramite ilsystema MIUI, è possible connetterlo ad altri dispositivi domestici intelligenti.

① Download dell'app

Cercare "Mi Home" nllApp Store o in Google Play, oppure scansionare il codice QR in basso per eseguire il download e I'installazione dell'app.

② Reimpostazione del Wi-Fi

1. Apire il coperchio superiore del robot e individuire la spia luminosa del Wi-Fi.
2. Tenere premuti i pulsanti e fino a quando non viene riprodotto l'avviso vocale "Reimposta Wi-Fi". Quando la spia luminosa del Wi-Fi lampeggia lentamente, il robot è entrato in modalità di configurazione della rete.

Note: qualora non si niesca a connettere il Telefono al robot, reimpostare il Wi-Fi e aggungere il robot come nuovo dispositivo.

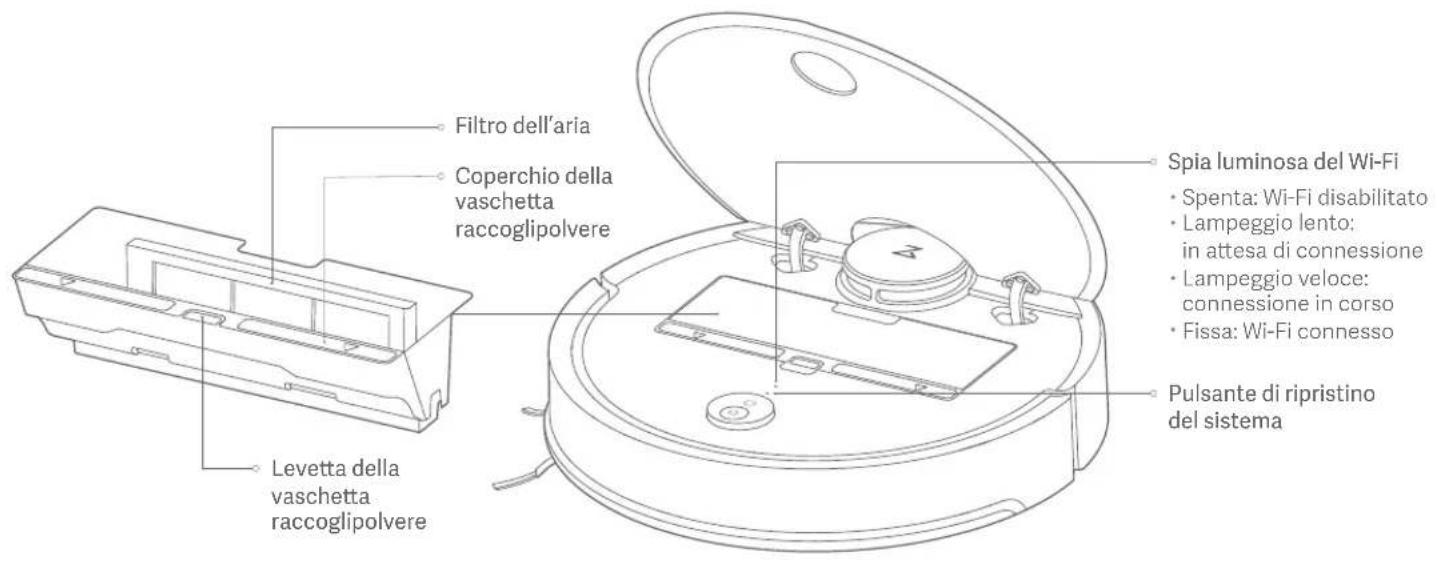

Spia luminosa del Wi-Fi

Spenta:Wi-Fi disabilitatio
- Lampeggio lento: in attesa di connessione
- Lampeggio velocity: connessione in corso
Fissa:Wi-Fi connesso

③ Aggiunta del disposietivo

Aprire l'app Mi Home e fare clic su "+" nell'angolo in alto a destra, quindi seguire le istruzioni visualizzate nell'app. Una volta aggiunto, il robot comparirà in un elenco sulla pagina iniziale di Mi Home.

Note:

Per via dei continui sviluppi apportati a Mi Home, il processo effettivo potrebbre risultare leggermente differente nella descrizione sovr riportata. Seguire sempre le istruzioni visualizzate nell'app.
- E supportato solo il Wi-Fi a 2,4 GHz.

Istruzioni per l'uso

On/Off

Tenere premuto il pulsante 心 per accendere il robot. La spia di alimentazione si accendera e il robot entrazione in modalità Standby. Quando il robot è fermo, tenere premuto il pulsante 心 per spegnerlo e terminare il ciclo di pulizia in corso.

Note: non é possibile specnere il robot quando è in carica.

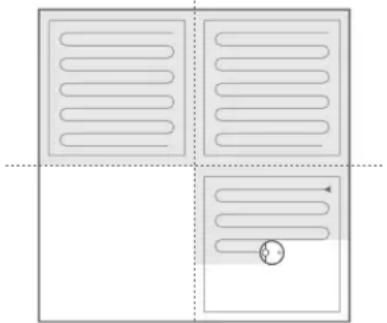

Avvio del ciclo di pulizia

Premere il pulsante per avviare una sessione di pulizia. Una volta avviato, il robot pianificHER il percorso di pulizia in base alla scansione effettuata dell'area. Il robot effettua daprima la pulizia lungo le pareti di una determinata area, successivement si sposta segundo un percorso di pulizia a Z casi da coprire lintera superficie in modo efficiente e accurato.

Zona 1: Pulita Zona 2: Pulita
Zona 4: In sospeso Zona 3: Pulizia in corso

Note:

• Non è possible avviare la pulizia se il livello di carica della batteria è troppo basso. Consentire al robot di effettuire una ricarica prima di avviare la pulizia.
• Ordinare i cavi presenti sul pavimento (compreso il cavo di alimentazione della base di ricarica) prima di avviare la pulizia onde evitare interruzioni di corrente e danni al robot o ad altri dispositivi connessi.
• Per impostazione predefinita, un ciclo di pullizia completeness in 10 minuti sare ripetuuto una seconda volta.
• Se la batteria si scarica prima del termine della pulizia, il robot continuerà a eseguire una carica di mantenimento prima di riprendere la pulizia dal punto in cui si è interrotta.

Pausa

Quando il robot sta esuguendo una pulizia, premere un qualunque pulsante per metterlo in pausa. Quindi premere il pulsante 心 per proseguire la pulizia e il pulsante 心 per interromperla e inviare il robot alla base.

Note: posizionando manually il robot sulla base di ricarica quando è in pausa, la pulizia in corso sare terminate.

Sospensione

Se il robot è messo in pausa per più di 10 minuti, andra in sospensione e la spia di alimentazione lampeggerà lentamente. Premere un qualunque pulsante per riattivarlo.

Note:

• Il robot non andra in suspENSIONe quando si trovva sulla base di ricarica.
  Il robot si spegnera nel caso in cui rimanga fermo per più di 12 ore.

Istruzioni per l'uso

Ricarica

Automatica: al termine della pulizia, il robot ritornera automaticamente alla base per effettuare una ricarica.

Manuale: in modalità Pausa, premere il pulsante per far tornare il robot alla base di ricarica.

La spia di alimentazione lampeggerà lentamente durante la ricarica del robot.

Note: nel caso in cui la pulizia si stata avviata da un punto lontano nella base di ricarica e il robot non riesca a farvi ritorno al terminale della pulizia, il robot ritornera al punto iniziale. Posizione il robot direttamente sulla base per avviare la ricarica.

Errore

Qualora si riscontrasse un erre ne nel corso della pulizia, la spia di alimentazione lampeggera velocamente di colore rosso e sare riproduotto un avviso vocale. Vedere "Risoluzione dei problemi" per le opzioni di risoluzione. Note:

Il robot andra automaticamente in sospensione se lasciato in uno stato di erre per otre 10 minuti.
* Posicionando il robot sulla base di ricarica quando e in stato di errone, il ciclo di pulizia in corso si interromperà.

Reimpostazione del Wi-Fi

Nel caso in cui non si riesca a connettere il Telefono al dispositivo a causa di una modifica nella configurazione del router, perché si è dimenticata la password o per altri motivi, sollevare il coperchio superiore per individuire la spia luminosa del Wi-Fi tenendo premuti i pulsanti e fin quando noniene riprodotto l'avviso vocale "Reimposta Wi-Fi". Quando la spia luminosa del Wi-Fi lampeggia lentamente, la reimpostazione è completata.

Note: se si tenta di eseguire la connessione del robot alla rete per più di un'ora, il Wi-Fi sera disabilitato. Reimpostare il Wi-Fi prima di riprovare a eseguire la connessione.

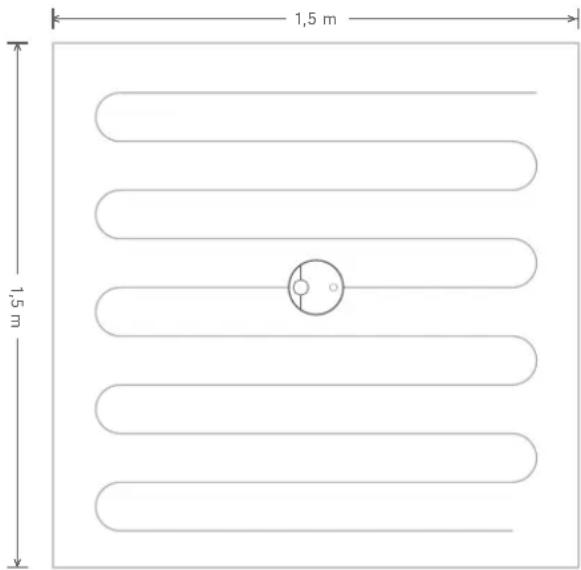

Smacchiatura

In modalità Standby o Pausa, tenere premuto il pulsante per avviare la smacchiatura. Verra eseguita una pulizia su un'area quadrata di 1,5 m x 1,5 m, incentrata sul robot. Al termine della pulizia, il robot ritornerà al centro dell'area.

Note: la sessione di smacchiatura in corso sare annullata premendo un qualunque pulsante.

Istruzioni per l'uso

Pulizia programmata

Usare l'app Mi Home per impostare gli orari di avvio e il livello di aspirazione per le pulizie programmate. Il robot tornerà alla base di ricarica al termine di ciascauna pulizia.

Contrassegna e via!

Usare l'app Mi Home per impostare una destinazione per il robot. Il robot procedera verso quel punto.

Pulizia a zone

Usare l'app Mi Home per tracciare una zona specifica da far pulire al robot.

Note: durante la pulizia della zona designata, il robot potrebbe spostarsi al di fuori dei bordi della suddetta zona. Assicurarsi che non vi siano cavi ne ostacoli vicini alla zona da pulire.

Modalità di pulizia

Usare l'app Mi Home per scegliere una modalità tra Silenziosa, Bilanciata, Forte o MAX. La modalità Bilanciata è predefinita.

Modalità Non disturbare (DND)

In modalità DND, non saranno avviati cicli di pulizia, né saranno riprodotti avvisi vocali e la spia di alimentazione si affievolverà. Per impostazione predefinita, la modalità DND è impostata dalle ore 22:00 alle ore 08:00 e più essere disabilitata o modificata nell'app Mi Home.

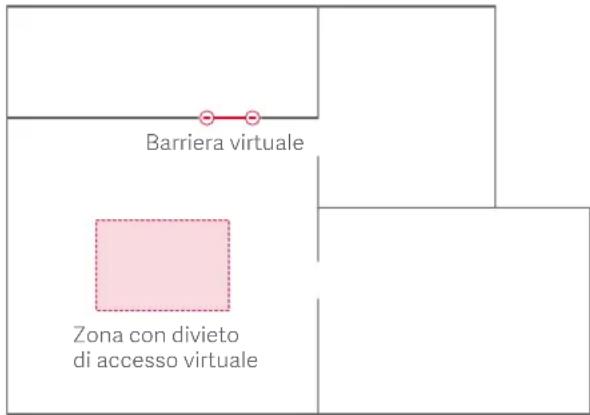

Zona con divieto di accesso e barriere virtuale

L'app Mi Home pouesseutilizzata per tracciare zone con divietodi accesso e barriere che non consentano al robot di accedere a determinate aree definite dall'utente.

Note:

• La modalità "Salvataggio mappa" deve essere attivata nell'app Mi Home per poter utilizzare le zone con divieto di accesso virtuali.
  Le zone con divieto di accesso e le barriere virtuali devono essere utilizzate al solo scopo di personalizzare l'area da pulire. Non devono essere utilizzate per isolare eventuali pericoli.
• Uno spostado manuale del robot o una migliorificazione agli ambienti domestici sono comportare la perdita delle zone con divieto di accesso e delle barriere virtuali.

Istruzioni per l'uso

Altre funzioni app

Mappa in tempo reale	Dati delle pulizie	Posizione del robot
Cambia la modalità di pulizia	Modalità di controllo a distance	Controlla altri dispositivi Mi Home
Visualizza cronologia dei clici di pulizia	Visualizza stato del robot	Cambia pacchetto vocale
Aggiornamenti del firmware

Note: le funzioni e i dettagli dell'app Mi Home possono variate leggermente per via dei continui sviluppi e aggiornamenti apportati all'app.

Istruzioni per l'uso

Base di ricarica

La base di ricarica deve essere collegata alla presa di corrente e posizionata contro una parete su un pavimento piano, lasciando più di 0,5 m (1,6 ft) lateralemente e più di 1 m (3,3 ft) anteriormente. Per un'esperienza ottimale, quando si utilizza l'app, collocare la base di ricarica in un'area con una buona copertura Wi-Fi.

Note: non esporre la base di ricarica alla luce diretta del sole e non bloccare il beacon di localizzazione; in casa contrario, il robot potrebbe non essere in grado di ritornare alla base di ricarica.

Manutenzione ordinaria

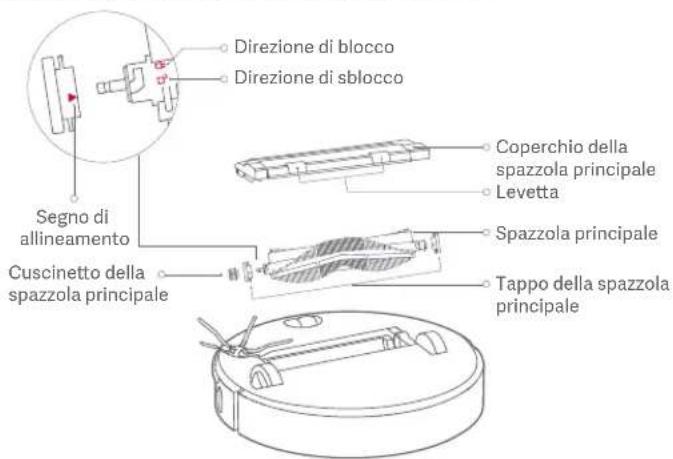

Spazzola principale Pulizia settimanale raccomandata

1. Capovolgere il robot, quindi sganciare e rimuovere il coperchio della spazzola principale.
2. Estrarre la spazzola principale, quindi rimuovere e pulire i cuscinetti.
3. Rimuovere il tappo della spazzola principale ruotando nella direzione di sblocco.
4. Con lo strumento di pulizia della spazzola principale in dotazione, rimuovere i capelli impigliati.
5. Reinstallare il tappo e i cuscinetti seguendo la direzione di blocco.
6. Reinserire la spazzola principale e riposizionare il coperchio.

Note: si raccomanda di sostituire la spazzola principale ogni 6-12 mesi.

Manutenzione ordinaria

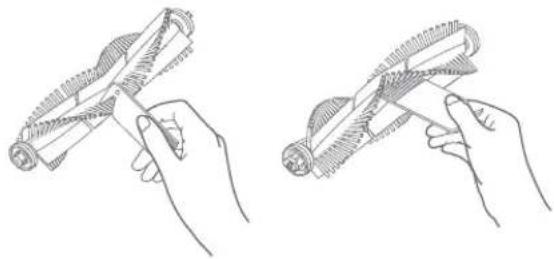

Utilizzato dello strumento di pulizia della spazzola principale

Taglia i capelli Rimuovi lo sporco

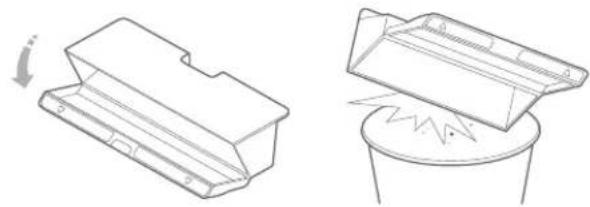

Vaschetta raccoglipolvere e贫困人口

Pulizia settimanale racomandata

1. Aprire il coperchio superiore del robot, premere la levetta della vaschetta raccoglipolvere e rimuovera la vaschetta.

1. Apriere il coperchio della vaschetta raccoglipolvere come indicato alla freccia e svuotarne il contento.

Pulizia del filtro * Pulia bisettimanale raccomanda.

1. Apriere il coperchio della vaschetta raccoglipolvere come indicato sopra.

Manutenzione ordinaria

Pulizia del filtrlo - Pulizia bisettimanale raccomandata

1. Riempire la vaschetta raccoglipolvere con dell'acqua pulita e richiudere il coperchio. Scuotere delicatamente la vaschetta raccoglipolvere e rimuovere l'acqua sporca.

Note:utilizzare solo dell'acqua pulita alla seggiungere detergenti liquidi.

1. Rimuovere il filtro e pulirlo con acqua.

Note: non toccare la superficie del filtro con le mani, ne con spazzole o oggetti. Taglienti onde evitare di danneggiare il filtro.

1. Risciacquare ripetutamente e picchiettare il telaio del filtro per rimuovere quanto più sporco possibile.

1. Lasciare asciugare il filtro prima di reinstallarlo.

Note:

• Attendere che il filtering sa complemente asciutto prima dell'uso. Si raccomanda di lasciarlo asciugare per 24 ore.
  ·Si raccomanda di altemare l'utilizzo di due filtri.

Batteria

Il robot è dotato di un sacchetto batteria ricaricabileagli ioni di litio altamente performante. Tenere carico il robot per prestazioni della batteria sempre ottimali.

Note: se il robot viene lasciato inutilizzato per un periodo di tempo prolongato, spegnerlo prima di riporlio via e caricarlo almeno una volta cogni tre mesi ante evitare che si rovini a causa dello scarcamenteccessivo.

Base di ricarica *Pulizia mensile raccornandata

Utilizzare un panno morbido e asciutto per pulire i contatti di carica situati sulla base di ricarica.

Manutenzione ordinaria

Spazzola laterale * Pulizia mensile raccomandata

1. Capovolgere il dispositiivo e rimuovere la vite di fissaggio sulla spazzola laterale.
2. Rimuovere e pulire la spazzola laterale.
3. Reinstallare la spazzola laterale.

Notas: si raccomanda di sostituire la spazzola laterale agli 3-6 mesi.

Ripristino delle impostazioni di fabbrica

Se il robot non funziona dopo avoir ripristinato ilsystema, accenderlo e premere il pulsante 已 . Successivement, tenere premuto il pulsante Ripristina fino a quando non viene riprodotto l'avviso vocale "Avvia versione iniziale di ripristino". A Anything punto, il robot sare rippristinato alle impostazioni di fabbrica.

Ruota omnidirezionale Pulizia mensile raccomanda

1. Capovolgere il robot e rimuovere la ruota omnidirezionale.
2. Rimuovere capelli e sporcizia dalla ruota e dall'asse.
3. Premere indietro la ruota nel suo punto di fissaggio.

Ripristino del sistema

Se il robot non risponde alla pressione dei pulsanti o non si riesce a spegnere, premere il pulsante Ripristina (vedere pagina 2). A quello punto, il robot si riaviero.

Dopo aver eseguito il ripristino delsystema, i programmi di pulizia, il Wi-Fi e altre impostazioni saranno ripristinate alle impostazioni di fabbrica.

Aggiornamento del firmware

Gli aggiornamenti del firmware sono eseguiti tramite Telefono.
Collegare il robot alla base di ricarica e assicurarsi che il livello della batteria sia superiore al 20% prima di eseguire l'aggiornamento. La spia di alimentazione lampeggerà velocemente di colore bianco durante l'aggiornamento del firmware.

Manutenzione ordinaria Parametri di base

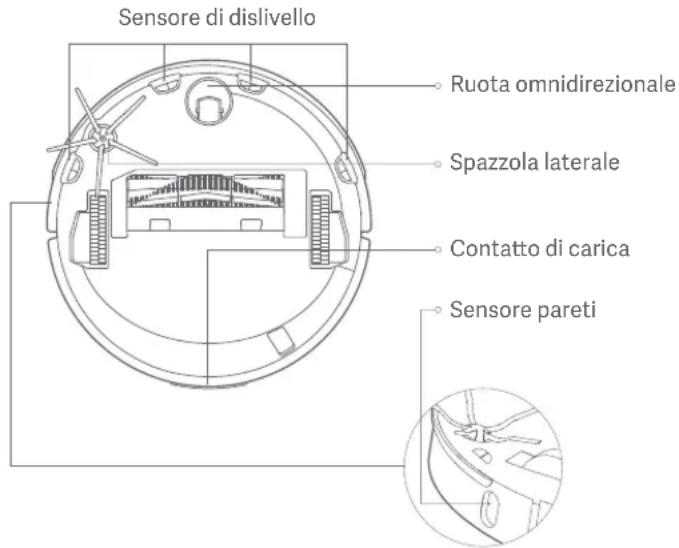

Sensori del disposativo

Usare un panno morbido e asciutto per spolverare e pulire tutti i sensori, inclusi seguenti:

1. Quattro sensori di dislivello alla base del robot.
2. Il sensore pareti sul lato destro del robot.
3. Il contatto di carica sul retro del robot.

Robot

Nome Parametri
Dimensioni	354,7×350×96 mm
	Batteria al litio da 14,4 V/5.200 mAh Batterie
	3,8 kg ca.Peso
	Wi-Fi Smart ConnectConnessione sensa fili
Tensione nominale 14,	4 V CC
	58 WPotenza nominale

Note: il numero seriale è indicato su un adesivo apposto sulla parte inferiore del robot.

Base di ricarica

Nome Parametri
Dimensioni	265×109×129 mm
	42 WPotenza nominale
Ingresso nominale	100-240 V CA
Uscita nominale 20 V	CC 1,8 A
Frequenza nominale 50-	60 Hz

Risoluzione dei problemi

Se si verifica un erro durante la pulizia, la spia di alimentazione lampeggerà velocemente di colore rosso e sare rprodotto un avviso vocale. Fare riferimento alla tabella in basso per le opzioni di risoluzione.

Errori Risoluzione dei problemi
Errore 1: Ruotare la testina laser per verificare che ruoti correttamente.	L'unità LDS è inceppata. Rimuovere gli oggetti che potrebbero bloccarla, spostare il robot in un altro punto e riavviare.
Errore 2: Pulire e picchiettare leggermente il paraurti.	Il paraurti è incastrato. Toccare ripetutamente il paraurti per staccare gli oggetti incastrati. Se non cade nulla, spostare il robot in un altro punto e riavviare.
Errore 3: Spostare il robot in un altre punto e riavviare.	Una ruota è sospesa. Spostare il robot in un altre punto e riavviare.
Errore 4: Spolverare i sensori di dislivello, allontanare il robot dai bordi sollevati e riavviare.	Il robot è sospeso. Spostarlo in un altre punto e riavviarlo. Se il problema persistsente, pulire i sensori di dislivello.
Errore 5: Rimuovere la spazzola principale e pulire la spazzola e il cuscinetto.	È possible che la spazzola principale si via aggrovigliata. Rimuoverla e pulirla assieme ai loro cuscinetti.
Errore 6: Rimuovere e pulire la spazzola laterale.	È possible che la spazzola laterale si via aggrovigliata. Rimuoverla e pulirla.
Errore 7: Verificare che non vi siaULLa incastrato nelle ruote motrici, quando spostare il robot in un altre punto e riavviare.	È possible che le ruote motrici siano inceppate. Rimuoverle e pulirle.
Errore 8: Spostare eventuali ostacoli attorno al robot.	È possible che il robot sia incastrato. Rimuovere eventuali ostacoli attorno al robot.
Errore 9: Installare la vaschetta raccoglipolverre e il filtrto.	Reinstallare la vaschetta raccoglipolverre e il filtrto, quindi verificare che siano posizionati correttamente. Se il problema persistsente, provare a sostituire il filtrto.
Errore 10: Il filtrto è bagnato o bloccato.	Il filtrto non è completamente asciutto. Lasciare asciugare il filtrto per almeno 24 ore.È possibleanche che il filtrto debba essere pulito. Se il problema persistsente, sostituire il filtrto.
Errore 11: è stato rilevato un Campo magnetico ad alta intensità. Allontanare il robot dal nastro barriere e riavviare.	Il robot è troppo vicino al nastro barriere e non risce ad avviarsi. Spostarlo in un altre punto e riavviario.

Risoluzione dei problemi

Se si verifica un erre duante la pulizia, la spia di alimentazione lampegera velocamente di colore roso e sare riprodotto un avviso vocale. Fare riferimento alla tabella in basso per le opzioni di risoluzione.

Errori	Risoluzione dei problemi
Errore 12: La batteria è scarica. Ricaricare prima dell'uso.	Batteria scarica. Ricaricare prima dell'uso.
Errore 13: Errore di ricarica. Pulire le aree dei contatti di carica.	Utilizzato un panno morbido e asciutto per spelverare i contatti di carica situati sul robot e sulla base di ricarica.
Errore 14: Errore batteria.	La temperatura della batteria è troppo alta o troppo Bassa. Attendere che ritorni alla normalità.
Errore 15: Spolverare il sensore pareti. Il sensore pareti è sponco. Pulirlo.
Errore 16: Robot inclinato. Collocarlo su un pavimento piano e riavviare.	Il robot è posizionato in un angolo. Spostarlo su un pavimento piano e riavviare.
Errore 17: Errore del modulo della spazzola laterale. Ripristinare il systemà.	Si è verificato un guasto al modulo della spazzola laterale. Ripristinare il systemà.
Errore 18: Errore della ventola di aspirazione. Ripristinare il systemà.	Si è verificato un guasto alla ventola di aspirazione. Ripristinare il systemà.
Errore 19: La base di ricarica è scollegata. Verificare che il cavo di alimentazione sia ben collegato.	Il cavo di alimentazione della base di ricarica potrebbe essersi allentato. Reinserire il cavo di alimentazione e riprovare a eseguire la ricarica.
Errore 24: Zona con divieto di accesso e Barriera virtuale rilevata. Spostare il robot in un altro punto e riavviare.	Allontanare il robot nella zona con divieto di accesso o nella barriere virtuale e riavviare.
Errore interno. Ripristinare il systemà. Malfunzionamento dovuto a un erreiro interno. Ripristinare il systemà.

Note: il ripristino delsystem potrebbe non risolvere alcuni problemi.
Se un problema persiste dopo aver seguito le istruzioni sovra riportate, contattare Roborock ai seguenti indirizzi:
Supporto Europa: [e-mail]
Supporto extra-europeo: [e-mail]

FAQ

Problema Soluzione
Impossibile accendere il robot	Il livello di carica della batteria potrebbe essere troppo basso. Caricare il robot e riprovare. La temperature della batteria potrebbe essere troppo alta o troppo bassa. Riprovare quando la temperature della batteria è compresa tra 0 °C (32 °F) e 40 °C (104 °F).
Impossibile effettuare la ricarica	Se la base di ricarica non riceve corrente. verificare che le due estremità del cavo di alimentazione siano collegate correttamente. Se il contatto è scarso, pulire le aree di fatto della base di ricarica e il robot. L'alimentazione sare rìpristinata quando la spia si accende.
Ricarica lenta	Se si utilizza il robot in un ambiente molto caldo o freddo, la velocità di ricarica sare ridotta per estendere la durata della batteria. è possible che i punti dei contatti di carica siano sporchi. In tal caso, pulirli con un panno asciutto.
Impossibile effettuare la ricarica	Vi sono troppi ostacoli in prossimità della base di ricarica. Collocarla in uno spazio aperto. Il robot è troppo distante alla base di ricarica. Avvincinario.
Funzionamento anomalo Riavviare il robot.
Rumore durante il ciclo di pulizia	È possibile che la spazzola principale o la ruota principale siano inceppate. Specnere il robot e pulirle.
Effetto pulente scarso o fuoriuscita di polvere	Svuotare la vaschetta raccoglipolvere quando è piena. Lavare ilhetto se è bloccato. Pulire la spazzola principale se è aggrovigliata.

FAQ

Problema Soluzione
Impossibile connettersi al Wi-Fi	Se il Wi-Fi è disabilitato, reimpostarlo e riprovare; se il segnale Wi-Fi è debole, assicurarsi che il robot si trovì nell'area coperta dal segnale Wi-Fi. Se la connessione Wi-Fi funziona in modo anomalo, reimpostare il Wi-Fi, scaricare la versione più recente dell'app mobile e riprovare a eseguire la connessione al Wi-Fi. L'app potrebbe non supportare il modello di robot in uso. è possibile visualizzare i robot supportati andando sull'app.
Le pulizia programmate non si avviano	Il livello di carica della batteria è troppo basso. La pulizia programmata può essere solo se il livello di carica della batteria è superiore al 20%.
Il robot viene alimentato di continuo quando si trova sulla base di ricarica?	Allo scopo di mantenere ottimali le prestazioni, il robot continuerà ad assorbire currente nelle si trovava sulla base di ricarica, ma il consumo elettrico è disponque sorprendente basso.
Per i primi tre utilizzi, il robot deve essere caricato per almeno 16 ore?	No. Il robot può essere utilizzato in qualunque momento dopo averlo caricato totalmente una sola volta.
Il ciclo di pulizia non riprende dopo la ricarica	Assicurarsi che il robot non sia in modalità DND poiché QUESTha impedisce la pulizia. Quando si desidera pulire uno spazio che richiede una carica di mantenimento, nel caso in cui il robot sia stato posizionato manually sulla base prima di aver eseguito automaticamente la ricarica, il robot non sare in grado di proseguire la pulizia.
Il robot non risisce a tornare alla base di ricarica durante la smacchiatura o quando è stata spostato manually.	Al termini di una smacchiatura o di unchio significativo di posizione, il robot rigenererà la mappa. Se la base di ricarica è troppo lontana, il robot potrebbe non essere in grado di ritornarvi per caricarsi e delve)dunque essere collocato sulla base manually.

Descrizione della protezione ambientale

Le sostenze chimiche contenute all'interno della batteriaagli ioni di litio integrata in quello prodotto possono causare inquinamento ambientale. Rimuovera la batteria prima di procedere allo smaltimento del prodotto. La batteria deve essere adeguatamente riciclata, o per il tramite delle autorità locali o segnandola presso un impianto adibito al risciclaggio delle batterie.

Modalità di rimozione della batteria

Note:

Le segunti inamazioni si applicano esclusivamente quando si proce de lo smaltimento del robot o ai casa in cui la batteria non funzioni piu correttamente. L'utente sera in grado di riconoscere il suddetto problema nel momento in cui il robot,anche quando lasciato in carica,non e in grado di effettuare la pulizia poiché la batteria è scarica.Non rimuovera la batteria se si intende proseguire l'utilizzo del robot.

1. Spegnere il robot
2. Svitare il coperchio della batteria
3. Rimuovere il coperchio della batteria
4. Premere il gancio per estrarre il connettore della batteria
5. Rimuovere la batteria

Note:

Prima di rimuovere la batteria, accertarsi che sua completemente scarica. Non tentare di rimuovere la batteria quando il robot è collegato alla base di ricarica.
Rimuovere lintero pachetto bateria. Evitare di danneggiare lalloggiamento del pachetto batteria per non provocare cortocircuiti o fuoriuscite di sostenze pericolose.
In cas di contatto accidentale con il fluido della batteria, risciacquare accuramente con acqua la parte interessata e rivolgersi immediatamente a un medico.

Dichiarazione di conformità UE

Con la presente:

Nome del produttore	Beijing Roborock Technology Co., Ltd.
Indirizzo	Floor6, Suite6016, 6017, 6018, BuildingC, Kangjian Baosheng Plaza, No. 8 Heiquan Road, Haidian District, Beijing, P.R.CHINA

dichiar che questa dichiarazione di conformità è rilasciata alla notre escludiva responsabilità e che i prodotti:

Descrizione del prodotto	Aspirapolvere robotico e accessori
Tipo (modello) designazioni	roborock S4

sono conformi e verificati atraverso prove in conformità alle seguenti direttive UE:

RED Directive 2014/53/EU Article 3.1 a): Safety&Health 1. EN 60335-1:2012 + A11:2014 + AC:2014 + A13:2017 2. EN 60335-2-2:2010 + A11:2012 + A1:2013 3. EN 62311:2008 4. EN 62233:2008

1. Elettrodomestici e apparecchiature elettriche simili-Sicurezza-Parte 1: Requisiti generali 2. Elettrodomestici e apparecchiature elettriche simili-Sicurezza-Parte 2-2: Requisiti particolari per aspirapolvere e apparecchiatura per la pulizia con aspirazione d'acqua 3. RACCOMANDAZIONE RELATIVA AL CONSIGLIO del 12 luglio 1999 sulla limitazione dell'esposizione del pubblico ai campi elettromagneti (da 0 Hz a 300 GHz) 4. Valutazione di apparecchiature elettroniche ed elettriche relativa alle restrizioni sull'esposizione umana ai campi elettromagneti (0 Hz - 300 GHz) 5. Metodi di misurazione per campi elettromagneti di elettrodomestici e apparecchi similii per quanto riguarda l'esposizione umana

Dichiarazione di conformità UE

RED Directive 2014/53/EU Article 3.1 b): EMC 1. Draft EN 301 489-1 V2.2.0 2. Draft EN 301 489-17 V3.2.0 3. EN 55014-1:2017 4. EN 55014-2:2015 5. EN 61000-3-2:2014 6. EN 61000-3-3:2013	1. Standard di compatibilità elettromagnetica (EMC) per apparecchiature e servizi radio; Parte 1: Requisiti tecnici comuni; norma armonizzata che soddisfa i requisiti essenziali dell'articolo 3.1 (b) della direttiva 2014/53/UE e i requisiti essenziali dell'articolo 6 della direttiva 2014/30/UE 2. Standard di compatibilità elettromagnetica (EMC) per apparechiature e servizi radio; Parte 17: Condiioni specifiche per i sistemi di trasmissione di dati a banda larga; Standard armonizzato che copre i requisiti essenziali dell'articolo 3.1 (b) della direttiva 2014/53/UE 3. Requisiti di compatibilità elettromagnetica per elettrodomestici, utensili elettrici e apparecchi simili Parte 1: Emissione 4. compatibilità elettromagnetica - Requisiti per elettrodomestici, utensili elettrici e apparecchi analoghi Parte 2: Immunità - Standard della famiglia di prodotti 5. compatibilità elettromagnetica (EMC) - Parte 3-2: Limiti - Limiti per le emissioni di corrente armonica (corrente di ingresso dell'apparecchiatura ≤ 16 A per fase). 6. compatibilità elettromagnetica (EMC) - Parte 3-3: Limiti - Limitazione di variazioni di tensione, fluttuazioni di tensione e sfarfallio nei sistemi di alimentazione pubblica a bassa tensione, per apparecchiature con corrente nominale ≤ 16 A per fase e non soggetta a connessione condizionale.
RED Directive 2014/53/EU Article 3.2: Radio Spectrum EN 300 328 V2.1.1	Sistemi di trasmissione a banda larga; apparecchiature per la trasmissione di dati operanti nella banda ISM a 2,4 GHz e utilizzato tecniche di modulazione a banda larga; Norma armonizzata che soddisfa i requisiti essenziali dell'articolo 3.2 della direttiva 2014/53/UE
ROHS Directive 2011/65/EU EN50581:2012	Documentazione tecnica per la valutazione di prodotti elettrici ed elettronici relativamente alla limitazione di sostanze pericolose
Descrizione del prodotto	Caricabatterie della stazione di ricarica e accessori
Tipo (modello) designazioni	Caricabatterie della stazione di ricarica, modelli: CDZ10RR

sono conformi e verificati atraverso prove in conformità alle seguenti direttive UE:

Dichiarazione di conformità UE

Low Voltage Directive 2014/35/EU 1. EN 60335-1:2012 + A11:2014 2. EN 60335-2-29:2004 + A2:2009 3. EN 62233:2008	1. Elettrodomestici e apparecchiature elettriche simili-Sicurezza-Parte 1: Requisiti generali 2. Elettrodomestici e apparecchiature elettriche simili-Sicurezza-Parte 2-29: Requisiti particolarei per caricabatterie 3. Metodi di misurazione per campi elettromagneti di elettrodomestici e apparecchi simili per quanto riguarda l'esposizione umana
EMC Directive 2014/30/EU 1. EN 55014-1:2017 2. EN 55014-2: 2015 3. EN 61000-3-2: 2014 4. EN 61000-3-3: 2013	1. Requisiti di compatibilità elettromagnetica per elettrodomestici, utensili elettrici e apparecchi simili Parte 1: Emissione 2. Compatibilità elettromagnetica - Requisiti per elettrodomestici, utensili elettrici e apparecchi analoghi Parte 2: Immunità - Standard della famiglia di prodotti 3. Compatibilità elettromagnetica (EMC) - Parte 3-2: Limiti - Limiti per le emissioni di corrente armonica (corrente di ingresso dell'apparecchia但不限于 16 Å per fase). 4. Compatibilità elettromagnetica (EMC) - Parte 3-3: Limiti - Limitazione di variazioni di tensione, fluttuazioni di tensione e sfarfallo nei sistemi di alimentazione pubblica a bassa tensione, per apparecchiature con corrente nominale ≤ 16 Å per fase
ROHS Directive 2011/65/EU EN50581:2012	Documentazione technique per la valutazione di prodotti elettrici ed elettronici relativamente alla limitazione di sostanze pericolose

Persona responsablee della dichiarazione:

Nome in stampatello: Rui.Shen

Posizione/Titolo: Direttore della qualità

Firma: Rui.Shen.

Data di rilascio: 7 agosto 2019

Luogo di rilascio: Floor6, Suite6016, 6017, 6018, Building C, Kangjian Baosheng Plaza,

Smaltimento corretto di quello prodotto. Questo marchio indica che quello prodotto non deve essere smaltito con altri rifiuti domestici in tutte l'UE. Per evitare possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrato dei rifiuti, riciclario responsabilmente per promuovere il riutilizzo sostinibile delle risorse materiali. Per restituire il dispositivo utilizzato, fare uso dei sistemi di restituzione e raccolta o contattare il rivenditore presso il quale è stato acquistato il prodotto. Questi individui sono responsabili del ricolaggio sicuro per l'ambiente.

Informazioni sulla garanzia

Informazioni sulla garanzia

Il venditore fornisce la garanzia in conformità alla legislazione del paese di residenza del cliente, con un minimo di 1 anno, a partire nella data in cui l'apparecchiatura è stata venduta all'utente finale.

La garanzia copre solo difetti di materiale o lavorazione. Le riparazioni in garanzia possono essere eseguite solo da un centro di assistenza autorizzato. Quando si espone un reclamo in garanzia, è necessario presentare la fattura di acquisso originale (con la data di acquisto).

La garanzia non si applica in caso di:

Normale usura

Uso errato, ad es. sovraccarico dell'apparecchiatura, uso di accessori non approvati, uso di forza, danni causati da influssi esterni, danni causati dall'inosservanza del manuale, dell'utente, ad es. il collegamento a una rete di alimentazione non idonea o la mancata osservanza delle istruzioni di installmente

Appareciature parzialmente o completeness smantellate

Sicurezza laser

Il sensore di distanza laser di quello prodotto soddisfa gli standard per i prodotti laser di Classe I come definiti in IEC 60825-1:2014 e non generera radiazioni laser pericolose
