BEDIENUNGSANLEITUNG S4 ROBOROCK

Informations de garantie Le vendeur offre une garantie qui respecte la législation du pays de résidence du client, avec un minimum de un an, à partir de la date à laquelle l’appareil a été vendu à l’utilisateur final. La garantie ne couvre que les défectuosités de matériau ou de fabrication. Les réparations dans le cadre de la garantie ne peuvent être effectuées que par un centre de services agréé. Toute réclamation dans le cadre de la garantie doit être accompagnée de la facture d’achat d’origine (comportant la date d’achat). La garantie ne s’appliquera pas dans les cas suivants: usure normale utilisation incorrecte (par exemple, surcharge de l’appareil, utilisation d’accessoires non agréés, force exercée sur l’appareil, dommages causés par des influences externes, dommages causés par le non-respect des consignes du manuel utilisateur comme le branchement sur des prises électriques non conformes ou non-respect des instructions d’installation) démontage partiel ou complet de l’appareil Sécurité laser Le capteur laser de distance de ce produit respecte les normes des produits laser de classeI stipulées dans IEC 60825-1:2014 et il ne génère pas de rayonnement laser dangereuxSicherheitshinweise 067 Störungstabelle 072 Willkommen 073 Produktvorstellung 074 Installation 078 Gebrauchsanweisung 081 Routinemäßige Wartung 084 Eckdaten 088 Problembehandlung 089 FAQ 091 EU-Konformitätserklärung 094 Angabe zum Umweltschutz 093 WEEE-Informationen 097 Garantieinformationen 098Sicherheitshinweise Einschränkungen Dieses Produkt ist ausschließlich für die Bodenreinigung in Innenräumen vor- gesehen. Verwenden Sie es nicht in Außenbereichen (z.B. auf offenen Terrassen), auf anderen Flächen als dem Fußboden (z.B. Sofas) oder in einer gewerblichen oder industriellen Umgebung. Verwenden Sie dieses Produkt nicht auf erhöhten Oberflächen ohne Abgrenzungen, wie dem Fußboden eines Los, einer off enen Terrasse oder Oberflächen von Möbeln. Verwenden Sie das Produkt nicht, wenn die Umgebungstemperatur höher als 40 °C oder niedriger als 4 °C ist oder wenn sich Flüssigkeiten oder klebrige Substanzen auf dem Boden befinden. Entfernen Sie Kabel vom Boden oder legen Sie sie beiseite, bevor Sie das Produkt benutzen, um zu vermeiden, dass sie von der Haupteinheit mitgezogen werden. Um ein Blockieren des Produkts und Beschädigungen von Wertsachen zu ver- meiden, entfernen Sie leichte Gegenstände (wie Plastiktüten) und zerbrechliche Gegenstände (wie Vasen) vor der Reinigung vom Boden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. 067Sicherheitshinweise Dieses Produkt ist nicht für den Gebrauch durch Personen (einschließlich Kindern) mit verminderten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen vorgesehen, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person im Gebrauch des Produkts unterwiesen oder werden dabei von dieser Person beaufsichtigt (CB). Dieses Produkt darf von Kindern ab 8Jahren und Personen mit verminderten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen verwendet werden, wenn sie im sicheren Gebrauch des Produkts beaufsichtigt oder unterwiesen wurden und die damit verbundenen Risiken verstehen. Kinder dürfen nicht mit dem Produkt spielen. Kinder dürfen das Produkt nicht ohne Aufsicht reinigen oder warten (EU). Bewahren Sie die Hauptbürstenreinigungswerkzeuge außerhalb der Reich- weite von Kindern auf. Stellen Sie keine Gegenstände auf dem Produkt ab (auch keine Kinder oder Haustiere darauf setzen!), unabhängig davon, ob dieses in Betrieb ist oder nicht. Halten Sie Haare, lockere Kleidung, Finger und sämtliche Körperteile von Öffnungen oder beweglichen Teilen fern. 068Sicherheitshinweise Verwenden Sie das Produkt nicht zum Entfernen brennender Gegenstände (wie Zigareenstummeln). Verwenden Sie das Produkt nicht auf hochflorigen Teppichen (die Effektivität des Produkts kann auf dunklen Teppichen ebenfalls vermindert werden). Verwenden Sie das Produkt nicht zum Entfernen harter oder scharfer Gegenstände (z.B. Renovierungsabfällen, Glas oder Nägeln). Tragen Sie das Produkt nicht an der Kappe des Laser-Scanners, der Abdeckung der Haupteinheit oder am Kollisionsdämpfer. Das Produkt muss ausgeschaltet und der Stecker muss aus der Steckdose gezogen werden, bevor das Produkt gereinigt oder gewartet wird. Verwenden Sie keine nassen Tücher oder Flüssigkeiten zum Reinigen des Produkts. Verwenden Sie das Wischmodul nicht auf Teppichböden. Verwenden Sie das Produkt gemäß Handbuch. Der Benutzer trägt die Verant- wortung für alle Schäden, die sich aus unsachgemäßem Gebrauch ergeben. Dieses Produkt enthält Akkus, die nur von qualifizierten Personen ausgetauscht werden dürfen. 069Akku und Aufladung WARNUNG Sicherheitshinweise Laden Sie keine nicht wiederaufladbaren Baerien auf. Setzen Sie zum Aufladen des Akkus ausschließlich das im Lieferumfang des Produkts enthaltene abnehmbare Netzteil roborock CDZ10RR ein. Nehmen Sie weder den Akku noch die Ladestation auseinander und reparieren oder modifizieren Sie diese Komponenten nicht. Halten Sie die Ladestation fern von Hitze (wie Heizlüern). Wischen oder reinigen Sie die Kontakte der Ladestation nicht mit einem nassen Tuch oder feuchten Händen. Der Akku muss vor Entsorgung des Produkts herausgenommen werden. Das Produkt muss vom Stromnetz getrennt werden, bevor der Akku entfernt wird. Der Akku muss sicher entsorgt werden. Werfen Sie keine Altbaerien in den Müll. Bringen Sie sie zu einem Recycling-Fachbetrieb. 070Sicherheitshinweise Wenn das Stromkabel beschädigt ist, stellen Sie dessen Verwendung umgehend ein. Es muss vom Hersteller, dessen Kundendienst oder anderem qualifizierten Personal ausgetauscht werden, um Gefahren zu vermeiden. Stellen Sie sicher, dass das Gerät vor dem Versenden ausgeschaltet ist. Die Verwendung der Originalverpackung wird empfohlen. Wenn das Produkt für einen längeren Zeitraum nicht verwendet werden soll, laden Sie es vollständig auf und schalten Sie es aus, bevor Sie es an einem kühlen und trockenen Ort lagern. Laden Sie es mindestens alle drei Monate auf, um eine Tiefentladung des Akkus zu vermeiden. Um die Anforderungen an die HF-Exposition zu erfüllen, muss während des Gerätebetriebs ein Trennungsabstand von 20 cm oder mehr zwischen diesem Gerät und Personen eingehalten werden. Um die Einhaltung der Vorschrien zu gewährleisten, wird ein Betrieb näher als mit diesem Abstand nicht empfohlen. Die für diesen Sender verwendete Antenne darf nicht in Verbindung mit einer anderen Antenne oder einem anderen Sender angeordnet werden. 071Störungstabelle Element Haupteinheit Ladestation Die Haupteinheit wird nicht geladen. Problem mit der Hauptbürste, Seitenbürste, dem Lüer oder Hauptrad. Schaltet sich nicht ein. Eine Funktion wird nicht richtig ausgeführt. Stromkabel Die Ladestation wird nicht mit Strom versorgt. Störung Störungstabelle 072Willkommen Vielen Dank, dass Sie sich für einen Roborock S4 Saugroboter entschieden haben. Dieser Saugroboter verfügt über ein präzises Laser-Mapping-System, mit dem Sie schnell und präzise Karten von Ihrem Zuhause erstellen können. Adaptive-Routing-Algorith- men ermöglichen es dann, die effektivste Reinigungsroute für jeden Raum zu planen, und zwar basierend auf der Raumform und den darin vorhandenen Hindernissen. Der Sog wird durch einen leistungsstarken Lüer und fortschriliches Lustrommanage- ment erzeugt. Eine schwebende Hauptbürste bleibt in Bodennähe und transportiert Staub und Haare in den Saugstrom, um eine gründliche Reinigung zu gewährleisten. Mit der Roborock-App können Sie eine Karte Ihres Zuhauses, den Standort des Roboters sowie seinen Reinigungspfad in Echtzeit sehen, Reinigungspläne und bestimmte Reinigungsbereiche festlegen und vieles mehr – für eine vollständige Fernsteuerung. Wenn Sie zu Hause sind, können Sie Ihren Roboter auch mit Ihrer Stimme über einen Sprachassistenten steuern. Der Roborock S4 wurde entwickelt, um Ihr Leben mithilfe von Technik einfacher zu machen. Sta staubzusaugen, können Sie nun mehr Zeit mit Ihren Lieben verbringen. Wir wünschen Ihnen viel Spaß mit Ihrem Roboter. 073Abdeckungsverschluss Ladestation Hauptbürstenreinigungswerkzeug Stromkabel Betriebsanzeige Weiß: Akkustand ≥ 20 % Rot: Akkustand < 20 % Blinkend: Lädt oder startet Blinkt rot: Fehler Ein/Aus Drücken, um Reinigung zu starten Gedrückt halten, um ein- oder auszuschalten Hinweis: Drücken Sie eine beliebige Taste, um die Reinigung zu unterbrechen, zur Ladestation zurückzukehren oder die Fleckenentfernung zu wiederholen. Station/Fleckenentfernung Drücken, um zur Ladestation zurückzukehren Gedrückt halten, um eine Fleckenentfernung durchzuführen Produktvorstellung Roboter Teileliste 074WLAN-Kontrollleuchte Taste „System zurücksetzen“ Aus: WLAN deaktiviert Langsam blinkend: Warten auf Verbindung Schnell blinkend: Verbindung wird hergestellt Dauerha: WLAN verbunden Produktvorstellung Staubbehälter Roboter Abdeckung des Staubbehälters Verschluss des Staubbehälters Lufilter 075Standortsignal Ladepunkte Produktvorstellung Ladestation Verschluss Kabelkanal Netzbuchse Kabelausgänge Rückseitige Abdeckung Hinweis: Kabel können entweder aus der rechten oder linken Öffnung herausgeführt werden. 076Produktvorstellung Stoßfänger Laserabstands- messer Wandsensor Seitenbürste Omnidirektionales Rad Hauptbürste Hauptbürstenab- deckungsverschluss Antriebsräder Treppensensoren USB-Debugging- Anschluss (nur für Servicezwecke) Lautsprecher Luöffnung Ladekontakte 077Verwenden des Roboters Installation

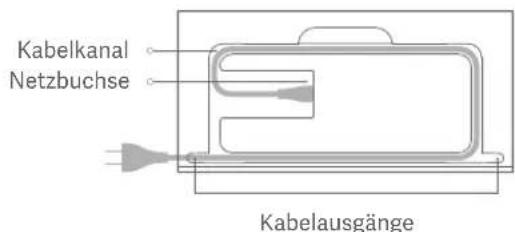

1. Schließen Sie das Stromkabel an die Ladestation an und

verstauen Sie die Kabel ggf. mithilfe des Kabelkanals.

3. Einschalten und aufladen

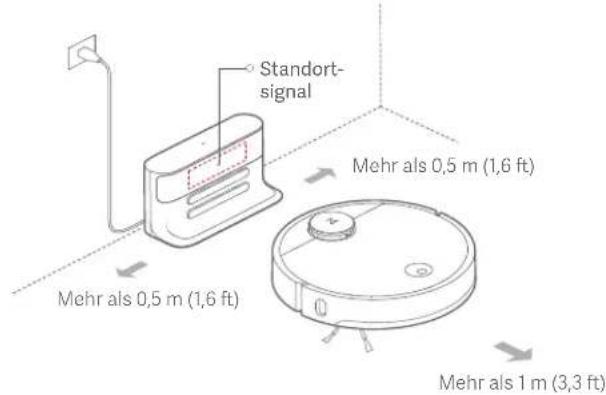

2. Stellen Sie die Ladestation an einer Wand auf ebener Fläche

auf und schließen Sie sie an das Stromnetz an.

4. Verbinden Sie sich mit der mobilen App (empfohlen).

5. Reinigung starten

Wenn der Akku vollständig geladen ist, leuchtet die Betriebsanzeige dauerha. Drücken Sie die -Taste oder verwenden Sie die App, um mit der Reinigung zu beginnen. Hinweis: Wenn das Stromkabel senkrecht zum Boden verläu, kann es vom Roboter mitgezogen werden, wodurch die Ladestation abgeklemmt wird. Hinweis: Die Ladestation sollte auf jeder Seite mehr als 0,5 m (1,6 ) und auf der Vorderseite mehr als 1 m (3,3 ) Abstand haben. Hinweis: Der Roboter kann nicht eingeschaltet werden, wenn der Akkustand zu niedrig ist. Platzieren Sie den Roboter direkt auf der Ladestation, um ihn aufzuladen. Weiß: Akkustand ≥ 20 % Rot: Akkustand < 20 % Blinkend: Lädt oder startet Blinkt rot: Fehler Die Farbe der Betriebs- anzeige zeigt den Akkustand an. Mehr als 0,5 m (1,6 ) Mehr als 0,5 m (1,6 ) Mehr als 1 m (3,3 ) Halten Sie die -Taste gedrückt, um den Roboter einzuschalten. Wenn die Betriebsanzeige aufleuchtet, platzieren Sie den Roboter auf der Ladestation, um ihn aufzuladen. Der Roboter verwendet einen leistungsstarken, wiederaufladbaren Lithium-Ionen-Akku. Um die maximale Akkuleistung aufrechtzuerhalten, halten Sie den Roboter immer aufgeladen. 078Installation Verbindung zur Mi Home App herstellen Dieser Roboter wird über die Mi Home App gesteuert. Über das MIUI-System ist eine Verbindung zu anderer intelligenter Haustechnik möglich. Hinweis: Aufgrund der laufenden Mi Home-Entwicklung kann der tatsächliche Vorgang von der obigen Beschreibung geringfügig abweichen. Befolgen Sie immer die Anweisungen in der App. Es wird nur 2,4-GHz-WLAN unterstützt. App herunterladen

Suchen Sie im App Store oder Google Play nach „Mi Home“ oder scannen Sie den QR-Code unten, um die App herunterzuladen und zu installieren. WLAN zurücksetzen

Hinweis: Wenn Sie Ihr Telefon nicht mit dem Roboter verbinden können, setzen Sie das WLAN zurück und fügen Sie Ihren Roboter als neues Gerät hinzu. Gerät hinzufügen Öffnen Sie die Mi Home App und klicken Sie oben rechts auf „+“. Befolgen Sie dann die Anweisungen in der App. Sobald Ihr Roboter hinzugefügt wurde, ist er in einer Liste auf der Mi Home-Startseite zu finden.

1. Öffnen Sie die obere Abdeckung des Roboters, um die WLAN-Kon-

trollleuchte sehen zu können.

2. Halten Sie die Tasten und gedrückt, bis Sie die Sprachaus-

gabe "WLAN zurücksetzen" hören. Wenn die WLAN-Anzeige langsam blinkt, hat der Roboter den Netzwerkkonfigurations-Modus aktiviert.

WLAN-Kontrollleuchte Aus: WLAN deaktiviert Langsam blinkend: Warten auf Verbindung Schnell blinkend: Verbindung wird hergestellt Dauerha: WLAN verbundenGebrauchsanweisung Ein-/Ausschalten Hinweis: Der Roboter kann während des Ladevorgangs nicht ausgeschaltet werden. Reinigung starten Hinweis: Drücken Sie während der Reinigung eine beliebige Taste, um den Saugroboter anzuhalten. Drücken Sie dann die -Taste, um die Reinigung fortzusetzen, oder die -Taste, um die Reinigung zu beenden und den Roboter zurück zur Ladestation zu schicken. Pause Hinweis: Wenn Sie einen angehaltenen Roboter manuell auf der Ladestation platzieren, wird die aktuelle Reinigung beendet. Wenn der Roboter länger als 10 Minuten angehalten wird, wechselt er in den Schlafmodus und seine Betriebsanzeige blinkt langsam. Drücken Sie eine beliebige Taste, um ihn wieder zu aktivieren. Schlafmodus Hinweis: Zone 1: Gereinigt Zone 2: Gereinigt Zone 4: Ausstehend Zone 3: Reinigung wird durchgeführt Halten Sie die -Taste gedrückt, um den Roboter einzuschalten. Die Betriebsanzeige leuchtet auf und der Roboter wechselt in den Standby-Modus. Wenn sich der Roboter im Schlafmodus befindet, halten Sie die -Taste gedrückt, um ihn auszuschalten und die aktuelle Reinigung zu beenden. Drücken Sie die -Taste, um die Reinigung zu starten. Nach dem Start plant der Roboter seine Reinigungsroute anhand des von ihm gescannten Bereichs. Er reinigt zunächst entlang der Wand einer Zone und bewegt sich dann auf einem Z-förmigen Reinigungsweg, um den gesamten Bereich effizient und gründlich abzudecken. Wenn der Akkustand zu niedrig ist, kann die Reinigung nicht gestartet werden. Lassen Sie den Roboter laden, bevor Sie die Reinigung erneut starten. Entfernen Sie alle Kabel am Boden (einschließlich des Netzkabels der Ladestation) vor der Reinigung, um ein Unterbrechen der Stromverbindung zu vermeiden und den Roboter oder angeschlossene Geräte nicht zu beschädigen. Wenn eine Reinigung innerhalb von 10 Minuten abgeschlossen ist, wird sie standardmäßig wiederholt. Wenn der Akku leer ist, bevor die Reinigung abgeschlossen ist, führt der Roboter eine Nachladung durch, bevor er die Reinigung von dort aus fortsetzt, wo er aufgehört hat. Der Roboter wechselt nicht in den Schlafmodus, wenn er sich auf der Ladestation befindet. Der Roboter schaltet sich ab, wenn er über 12 Stunden lang im Schlafmodus gelassen wird. 080Gebrauchsanweisung Wenn während der Reinigung mit dem Roboter ein Fehler auri, blinkt die Betriebsanzeige schnell rot und Sie hören eine Sprachmeldung. Lösungsmöglichkeiten finden Sie unter „Problembehandlung“. Fehler Aufladen Automatisch: Nach der Reinigung kehrt der Roboter automatisch zur Ladestation zurück, um zu laden. Manuell: Drücken Sie im Pause-Modus die Taste , um den Roboter zurück zur Ladestation zu schicken. Die Betriebsanzeige blinkt langsam, während der Roboter aufgeladen wird. Hinweis: Hinweis: Wenn die Reinigung von außerhalb der Ladestation gestartet wurde und der Roboter nach der Reinigung nicht zur Ladestation zurückkehren konnte, kehrt er stadessen zu seinem Ausgangspunkt zurück. Platzieren Sie den Roboter direkt auf der Ladestation, um mit dem Aufladen zu beginnen. WLAN zurücksetzen Hinweis: Wenn der Roboter länger als eine Stunde mit dem Netzwerk verbunden bleibt, wird sein WLAN deaktiviert. Setzen Sie das WLAN zurück, bevor Sie versuchen, die Verbindung wiederherzustellen. Fleckenentfernung Hinweis: Durch Drücken einer beliebigen Taste wird die aktuelle Fleckenentfernung abgebrochen. 1,5 m

Der Roboter wechselt automatisch in den Schlafmodus, wenn er für mehr als 10 Minuten in einem Fehlerzustand bleibt. Wenn Sie den Roboter mit einem Fehlerzustand auf der Ladestation platzieren, wird der aktuelle Reinigungsvorgang beendet. Wenn sich Ihr Telefon nicht mit dem Roboter verbinden kann, weil Sie Ihre Routerkonfiguration geändert, Ihr Kennwort vergessen haben oder ein anderer Grund besteht, öffnen Sie die obere Abdeckung, um die WLAN-Kon- trollleuchte zu sehen, halten Sie dann die -Taste und die -Taste gedrückt, bis Sie die Sprachmeldung „Reseing WiFi“ (WLAN wird zurückge- setzt) hören. Wenn die WLAN-Kontrollleuchte langsam blinkt, ist die Rücksetzung abgeschlossen. Halten Sie im Standby- oder Pausemodus die -Taste gedrückt, um eine Fleckenentfernung durchzuführen. Eine 1,5 m x 1,5 m große quadratische Fläche, miig zum Roboter, wird gereinigt. Nach der Reinigung kehrt der Roboter in die Mie des Quadrats zurück. 081Gebrauchsanweisung Verwenden Sie die Mi Home App, um Startzeiten und Saugstufen für geplante Reinigungen festzulegen. Der Roboter kehrt nach jeder Reinigung zur Ladestation zurück. Geplante Reinigung Verwenden Sie die Mi Home App, um ein Ziel für den Roboter festzulegen. Er wird dann zu diesem Punkt navigieren. Pin-and-Go Verwenden Sie die Mi Home App, um zwischen den Ruhe-, balancierter, Stark- oder MAX-Modi zu wählen. Der balancierte Modus ist die Standardeinstellung. Reinigungsmodus Virtuelle Sperrzone und Begrenzung Hinweis: Die Mi Home App kann verwendet werden, um virtuelle Sperrzonen und Begrenzungen zu zeichnen und so zu verhindern, dass der Roboter die von Ihnen definierten Bereiche betri. Virtuelle Begrenzung Virtuelle Sperrzone Hinweis: Während der Reinigung der vorgesehenen Zone kann sich der Roboter außerhalb der Zonengrenzen bewegen. Stellen Sie sicher, dass sich keine Kabel oder Hindernisse in der Nähe der Reinigungszone befinden. Verwenden Sie die Mi Home App, um eine bestimmte Zone zum Reinigen durch den Roboter zu zeichnen. Zonenreinigung Modus „Nicht stören“ Im Modus „Nicht stören“ werden keine Reinigungen gestartet, es werden keine Sprachmeldungen ausgegeben und die Betriebsanzeige ist gedimmt. Der Modus „Nicht stören“ ist standardmäßig von 22:00 bis 08:00Uhr eingestellt und kann in der Mi Home App deaktiviert oder geändert werden. Der Kartenspeicherungsmodus muss in der Mi Home App eingeschaltet sein, um virtuelle Sperrzonen zu nutzen. Virtuelle Sperrzonen und Begrenzungen sollten nur zur Anpassung des Reinigungsbereichs verwendet werden. Sie sollten nicht zur Isolierung von Gefahren verwendet werden. Das manuelle Bewegen des Roboters oder wesentliche Änderungen an der Wohnumge- bung können zum Verlust virtueller Sperrzonen und Begrenzungen führen. 082Gebrauchsanweisung Weitere App-Funktionen Hinweis: Funktionen und Details der Mi Home App können aufgrund der kontinuierlichen Weiterentwicklung und Aktualisierung der App leicht variieren. Reinigungsmodus ändern Live-Karte Reinigungsverlauf anzeigen Sprachpaket ändern Firmware-Updates Reinigungsdaten Fernsteuerungsmodus Roboterstatus anzeigen Roboterstandort Andere Mi Home-Geräte steuern 083Gebrauchsanweisung Ladestation Routinemäßige Wartung Hauptbürste

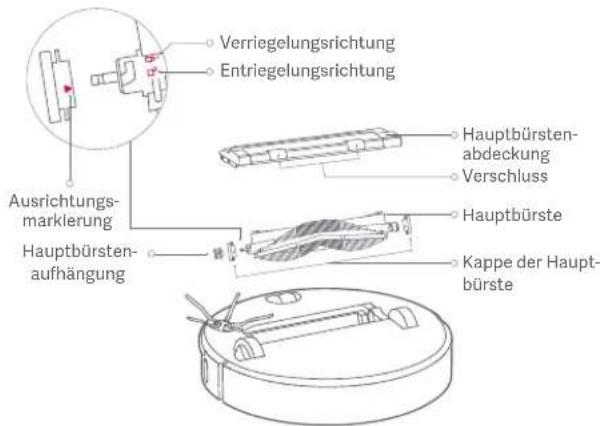

• Wöchentliche Reinigung empfohlenHinweis: Ein Austausch der Hauptbürste wird alle 6–12 Monate empfohlen. Hauptbürsten- abdeckung Verschluss Kappe der Haupt- bürste Hauptbürste Hauptbürsten- auängung Ausrichtungs- markierung Verriegelungsrichtung Entriegelungsrichtung Standort- signal Mehr als 1 m (3,3 ) Mehr als 0,5 m (1,6 ) Mehr als 0,5 m (1,6 ) Die Ladestation sollte eingesteckt und an einer Wand auf ebener Fläche aufgestellt werden, mit mehr als 0,5 m (1,6 ) Abstand auf jeder Seite und mehr als 1 m (3,3 ) vorne. Für ein optimales Erlebnis bei der Nutzung der mobilen App stellen Sie die Ladestation in einem Bereich mit starker WLAN-Ab- deckung auf.

1. Drehen Sie den Roboter um, entriegeln Sie ihn und entfernen

Sie die Hauptbürstenabdeckung.

2. Nehmen Sie die Hauptbürste heraus und entfernen sowie

reinigen Sie die Bürstenauängung.

3. Entfernen Sie die Kappe der Hauptbürste, indem Sie in die

Entriegelungsrichtung drehen.

4. Verwenden Sie das mitgelieferte Hauptbürstenreinigungswerk-

zeug, um verfangene Haare zu entfernen.

5. Bringen Sie Kappe und Bürstenauängung wieder gemäß der

Verriegelungsrichtung an.

6. Setzen Sie Hauptbürste und Bürstenabdeckung wieder ein.

Hinweis: Stellen Sie die Ladestation nicht an einem Ort mit direkter Sonnenein-strahlung auf und blockieren Sie nicht das Standortsignal; andernfalls kann der Roboter möglicherweise nicht zur Ladestation zurückkehren. 0842. Öffnen Sie den Deckel des Staubbehälters wie durch den Pfeil angezeigt und schüen Sie den Inhalt aus. Filter reinigen * Zweiwöchentliche Reinigung empfohlen.

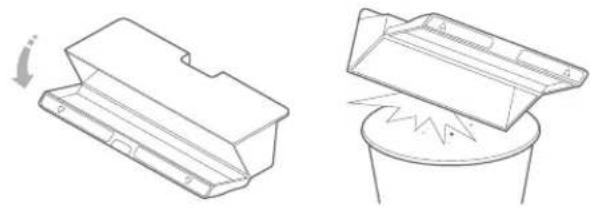

1. Öffnen Sie den Deckel des Staubbehälters wie zuvor.

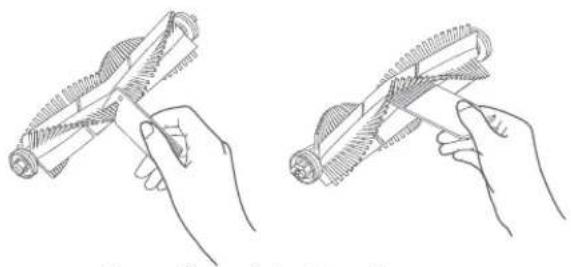

Routinemäßige Wartung Verwendung des Hauptbürstenreinigungs- werkzeugs

1. Öffnen Sie die obere Abdeckung des Roboters, drücken Sie

den Verschluss des Staubbehälters zusammen und entfernen Sie den Staubbehälter. Staubbehälter und Filter * Wöchentliche Reinigung empfohlen. Haare entfernen Schmutz beseitigen 085Routinemäßige Wartung

2. Füllen Sie den Staubbehälter mit klarem Wasser und schließen

Sie die Abdeckung. Schüeln Sie den Staubbehälter vorsichtig und schüen Sie das schmutzige Wasser weg. Hinweis: Verwenden Sie ausschließlich frisches Wasser ohne Reinigungsmiel.

3. Entfernen Sie den Filter und reinigen Sie ihn mit Wasser.

4. Spülen Sie mehrmals und klopfen Sie auf den Filterrahmen,

um so viel Schmutz wie möglich zu entfernen. Der Roboter ist mit einem leistungsstarken, wiederaufladbaren Lithium-Ionen-Akku ausgestaet. Um die Akkuleistung aufrecht- zuerhalten, halten Sie den Roboter aufgeladen. Akku Hinweis: Wenn der Roboter über einen längeren Zeitraum unbenutzt bleiben soll, schalten Sie ihn vor der Lagerung aus und laden Sie ihn mindestens einmal alle drei Monate auf, um Akkuschäden durch Tiefentladung zu vermeiden. Verwenden Sie ein trockenes Tuch, um die Ladekontakte an der Ladestation zu reinigen. Ladestation Hinweis: Um Schäden zu vermeiden, darf die Oberfläche des Filters nicht mit Händen, Bürsten oder scharfen Gegenständen berührt werden. Filterreinigung * Zweiwöchentliche Reinigung empfohlen. Hinweis:

5. Lassen Sie den Filter trocknen, bevor Sie ihn wieder einsetzen.

Lassen Sie den Filter vor Gebrauch gründlich trocknen. Eine Trocknung über 24 Stunden wird empfohlen. Es wird empfohlen, zwischen zwei Filtern zu wechseln.

• Monatliche Reinigung empfohlenRoutinemäßige Wartung Seitenbürste

• Monatliche Reinigung empfohlen

1. Drehen Sie den Roboter um und entfernen Sie die Schraube,

die die Seitenbürste hält.

2. Entfernen und reinigen Sie die Seitenbürste.

3. Setzen Sie die Seitenbürste wieder ein.

Hinweis: Ein Austausch der Seitenbürste wird alle 3–6 Monate empfohlen. Omnidirektionales Rad

1. Drehen Sie den Roboter um und entfernen Sie das omnidirektionale Rad.

2. Entfernen Sie sämtliche(n) Haare und Schmutz vom Rad und von der Achse.

3. Drücken Sie das Rad wieder in seinen Befestigungspunkt.

Wenn der Roboter beim Drücken einer Taste nicht reagiert oder wenn der Roboter nicht abgeschaltet werden kann, drücken Sie die Reset-Taste (siehe Seite2). Der Roboter startet dann neu. Systemrücksetzung Nach einer Systemrücksetzung werden Reinigungspläne, WLAN und andere Einstellungen auf die Werkseinstellungen zurückgesetzt. Wiederherstellung der Werkseinstellungen Firmware-Update Rad Achse Einschubfach Wenn der Roboter nach einem Zurücksetzen des Systems nicht funktioniert, schalten Sie ihn ein und drücken Sie dann die -Taste. Halten Sie dann die Reset-Taste gedrückt, bis Sie die Sprachmeldung „Start restoring initial version“ (Wiederherstellen der ursprünglichen Version starten) hören. Der Roboter wird dann auf die Werkseinstellungen zurückgesetzt.

• Monatliche Reinigung empfohlen Firmware-Updates werden mit Ihrem Telefon durchgeführt. Verbinden Sie den Roboter mit der Ladestation und stellen Sie sicher, dass der Akkustand mehr als 20 % beträgt, bevor Sie aktualisieren. Die Betriebsanzeige blinkt während des Firmware-Up- dates schnell weiß. 087Routinemäßige Wartung Eckdaten Gerätesensoren Verwenden Sie ein weiches, trockenes Tuch, um alle Sensoren zu reinigen, einschließlich:

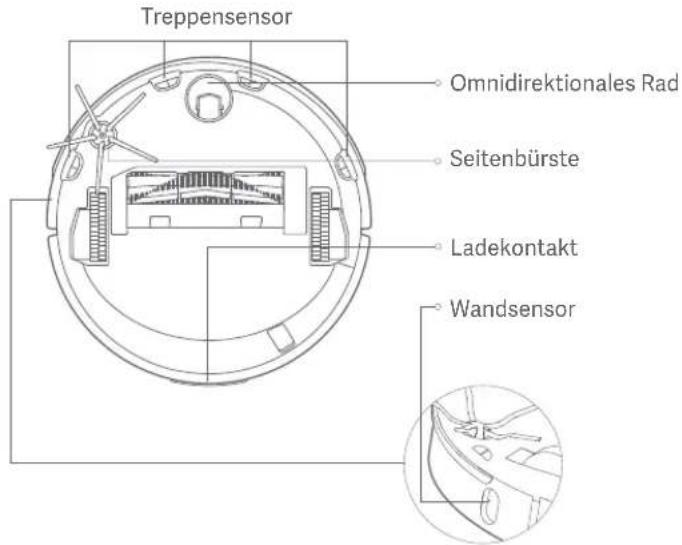

1. Vier Treppensensoren am Boden des Roboters.

2. Wandsensor an der rechten Seite des Roboters.

3. Ladekontakt auf der Rückseite des Roboters.

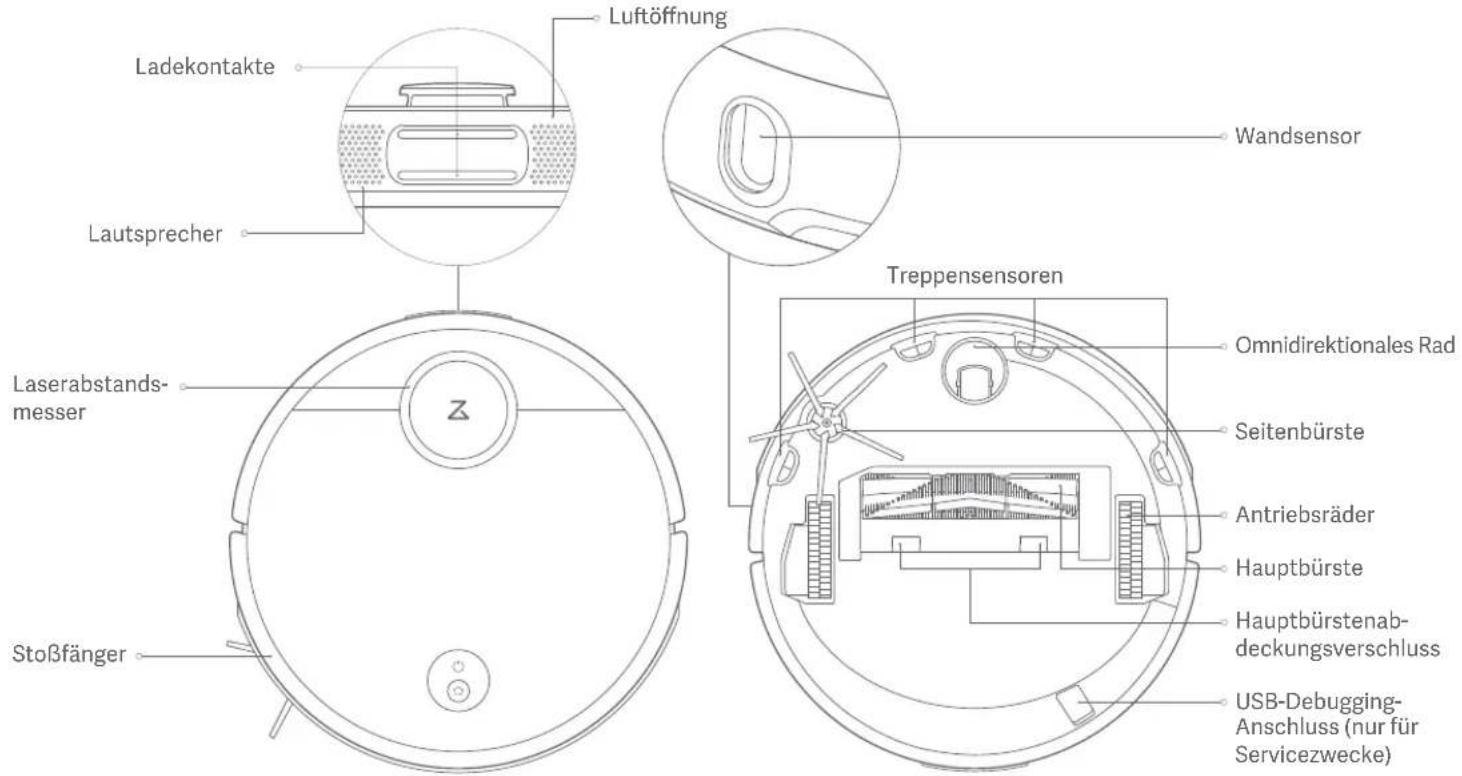

Treppensensor Omnidirektionales Rad Ladekontakt Seitenbürste Wandsensor Roboter Name Parameter 354,7 × 350 × 96 mm Abmessungen 14,4V/5200-mAh-Lithium-AkkuAkku Ca. 3,8 kgGewicht WLAN Smart ConnectDrahtlose Verbindung 58 WNennleistung Nennspannung 14,4 V DC Ladestation Name Parameter 265 ×109 × 129 mm Abmessungen 42 WNennleistung 100-240 V AC Nenneingang Nennfrequenz 50-60 Hz Nennausgang 20 V DC 1,8 A Hinweis: Die Seriennummer befindet sich auf einem Auleber auf der Unterseite des Roboters. 088Problembehandlung Wenn während der Reinigung ein Fehler auri, blinkt die Betriebsanzeige schnell rot und es ist eine Sprachmeldung zu hören. Lösungsmöglichkeiten finden Sie in der folgenden Tabelle. Fehler Problembehandlung Fehler 1: Drehen Sie den Laserkopf, um sicherzustellen, dass er sich frei drehen kann. Die LDS-Einheit ist blockiert. Entfernen Sie alle blockierenden Objekte. Setzen Sie den Roboter an einen anderen Ort und führen Sie einen Neustart durch. Fehler 2: Reinigen Sie den Stoßfänger und klopfen Sie leicht dagegen. Der Stoßfänger steckt fest. Tippen Sie wiederholt auf den Stoßfänger, um eingeklemmte Gegenstände zu entfernen. Wenn nichts herausfällt, setzen Sie den Roboter an einen anderen Ort und führen Sie einen Neustart durch. Fehler 3: Setzen Sie den Roboter an einen anderen Ort und führen Sie einen Neustart durch. Ein Rad ist gesperrt. Setzen Sie den Roboter an einen anderen Ort und führen Sie einen Neustart durch. Fehler 4: Wischen Sie die Treppensensoren ab, bewegen Sie den Roboter von erhöhten Kanten weg und starten Sie neu. Der Roboter ist gesperrt. Setzen Sie ihn an einen anderen Ort und starten Sie ihn neu. Wenn das Problem weiterhin besteht, reinigen Sie die Treppensensoren. Fehler 5: Entfernen Sie die Hauptbürste und reinigen Sie die Bürste sowie die Bürstenauängung. Es hat sich möglicherweise etwas in der Hauptbürste verwickelt. Entfernen und reinigen Sie die Hauptbürste und die Bürstenauängung. Fehler 6: Entfernen und reinigen Sie die Seitenbürste. Es hat sich möglicherweise etwas in der Seitenbürste verwickelt. Entfernen und reinigen Sie sie. Fehler 7: Überprüfen Sie, ob sich etwas in den Antriebsrädern verfangen hat. Setzen Sie den Roboter dann an einen anderen Ort und führen Sie einen Neustart durch. Die Antriebsräder sind möglicherweise blockiert. Entfernen und reinigen Sie sie. Fehler 8: Entfernen Sie alle Hindernisse um den Roboter herum. Der Roboter steckt möglicherweise fest. Entfernen Sie alle Hindernisse in seiner Nähe. Fehler 9: Setzen Sie den Staubbehälter und den Filter ein. Setzen Sie den Staubbehälter und Filter wieder ein und überprüfen Sie, ob beide ordnungsgemäß angebracht sind. Wenn das Problem weiterhin besteht, versuchen Sie, den Filter auszutauschen. Fehler 10: Filter ist nass oder blockiert. Der Filter ist nicht komple trocken. Trocknen Sie den Filter mindestens 24Stunden lang. Der Filter muss möglicherweise auch gereinigt werden. Wenn das Problem weiterhin besteht, tauschen Sie den Filter aus. 089Hinweis: Durch eine Systemrücksetzung werden ggf. nicht alle Probleme gelöst. Fehler Problembehandlung Fehler 12: Der Akkustand ist zu niedrig. Vor der Verwendung laden. Niedriger Akkustand. Vor der Verwendung laden. Fehler 13: Ladefehler. Reinigen Sie die Ladekontaktbereiche. Wischen Sie die Ladekontakte am Roboter und an der Ladestation mit einem trockenen Tuch ab. Fehler 14: Akkufehler. Die Akkutemperatur ist zu hoch oder zu niedrig. Warten Sie, bis sie wieder im Normalbereich liegt. Fehler 15: Reinigen Sie den Wandsensor. Der Wandsensor ist verschmutzt. Reinigen Sie ihn. Fehler 16: Der Roboter steht schräg. Platzieren Sie ihn auf einem ebenen Untergrund und führen Sie einen Neustart durch. Der Roboter steht in einem Winkel. Setzen Sie ihn auf einen ebenen Untergrund und führen Sie einen Neustart durch. Fehler 17: Seitenbürstenmodulfehler. Setzen Sie das System zurück. Das Seitenbürstenmodul hat einen Fehler. Setzen Sie das System zurück. Fehler 18: Staubsaugerlüerfehler. Setzen Sie das System zurück. Der Staubsaugerlüer hat einen Fehler. Setzen Sie das System zurück. Fehler 19: Die Ladestation wird nicht mit Strom versorgt. Überprüfen Sie, ob das Stromkabel richtig eingesteckt ist. Das Stromkabel der Ladestation hat sich möglicherweise gelöst. Stecken Sie das Stromkabel wieder ein und versuchen Sie erneut, aufzuladen. Fehler 24: Virtuelle Sperrzone oder Abgrenzung erkannt. Setzen Sie den Roboter an einen anderen Ort und führen Sie einen Neustart durch. Bewegen Sie den Roboter aus der virtuellen Sperrzone oder Begrenzung und starten Sie neu. Interner Fehler. Setzen Sie das System zurück. Störung aufgrund eines internen Fehlers. Setzen Sie das System zurück. Fehler 11: Sehr starkes Magnetfeld festgestellt. Setzen Sie das Gerät weg vom Absperrband und führen Sie einen Neustart durch. Der Roboter ist zu nahe am Absperrband und kann nicht starten. Setzen Sie ihn an einen anderen Ort und starten Sie ihn neu.

Wenn nach Befolgen der obigen Anweisungen ein Problem weiterhin bestehen sollte, wenden Sie sich bie an Roborock unter: Support für Europa: support@roborock-eu.com Support für Länder außerhalb Europas: support@roborock.com Problembehandlung Wenn während der Reinigung ein Fehler auri, blinkt die Betriebsanzeige schnell rot und es ist eine Sprachmeldung zu hören. Lösungsmöglichkeiten finden Sie in der folgenden Tabelle.FAQ Problem Lösung Einschalten nicht möglich Der Akkustand ist möglicherweise zu niedrig. Laden Sie den Roboter auf und versuchen Sie es erneut. Die Akkutemperatur ist möglicherweise zu niedrig oder zu hoch. Versuchen Sie es erneut, wenn die Akkutemperatur zwischen 0°C (32°F) und 40°C (104°F) liegt. Aufladen nicht möglich Wenn die Ladestation keinen Strom erhält, überprüfen Sie, ob beide Enden des Stromkabels richtig angeschlossen sind. Reinigen Sie bei schlechtem Kontakt die Kontaktbereiche der Ladestation und des Roboters. Die Stromversorgung ist wiederhergestellt, wenn die Betriebsanzeige aufleuchtet. Langsames Laden Wenn der Roboter in einer sehr heißen oder sehr kalten Umgebung eingesetzt wird, wird die Lade- geschwindigkeit reduziert, um die Akkulaufzeit zu verlängern. Die Ladekontaktpunkte sind mög- licherweise ebenfalls verschmutzt. Wenn dies der Fall ist, reinigen Sie sie mit einem trockenen Tuch. Wiederaufladen nicht möglich Anormales Verhalten Starten Sie den Roboter neu. Geräusch während der Reinigung Die Hauptbürste, die Seitenbürste oder das Hauptrad sind möglicherweise blockiert. Schalten Sie den Roboter aus und reinigen Sie sie. Unzureichende Reinigung oder herausfallender Staub Wenn der Staubbehälter voll ist, leeren Sie ihn. Wenn der Filter blockiert ist, waschen Sie ihn aus. Wenn sich etwas in der Hauptbürste verwickelt hat, reinigen Sie sie.

Der Roboter befindet sich zu weit von der Ladestation entfernt. Bringen Sie ihn näher heran. Es befinden sich zu viele Hindernisse in der Nähe der Ladestation. Platzieren Sie sie in einem offenen Bereich.FAQ Geplante Bereinigungen werden nicht gestartet Der Akkustand ist zu niedrig. Die geplante Reinigung kann erst dann beginnen, wenn der Akkustand über 20% liegt. Wird immer Strom verbraucht, wenn sich der Roboter auf der Ladestation befindet? Der Roboter zieht Strom, während er angedockt ist, um die Akkuleistung aufrechtzuerhalten, aber der Stromverbrauch ist sehr gering. Muss der Roboter bei den ersten drei Einsätzen mindestens 16 Stunden lang aufgeladen werden? Nein. Der Roboter kann jederzeit eingesetzt werden, nachdem er einmal vollständig aufgeladen wurde. Der Reinigungsvorgang wird nach dem Laden nicht fortgesetzt Stellen Sie sicher, dass sich der Roboter nicht im Modus „Nicht stören“ befindet, da der Modus „Nicht stören“ eine Reinigung verhindert. Wenn der Roboter beim Reinigen eines Raumes, der eine Nachladung erfordert, manuell auf der Ladestation platziert wurde, bevor er automatisch nachgeladen wurde, kann er die Reinigung nicht fortsetzen. Der Roboter kann nach der Fleckenentfernung oder wenn er manuell bewegt wurde, nicht zur Ladestation zurückkehren. Nach einer Fleckenentfernung oder einer signifikanten Positionsänderung generiert der Roboter die Karte neu. Wenn die Ladestation zu weit entfernt ist, kann der Roboter möglicherweise nicht zum Aufladen zurückkehren und muss manuell auf dem Ladegerät platziert werden. Problem Lösung

Wenn das WLAN deaktiviert ist, setzen Sie es zurück und versuchen Sie es erneut. Wenn das WLAN-Signal schwach ist, stellen Sie sicher, dass sich der Roboter innerhalb der Reichweite eines WLAN-Signals befindet. Wenn die WLAN-Verbindung nicht normal ist, setzen Sie das WLAN zurück, laden Sie die neueste mobile App herunter und versuchen Sie dann, sich wieder mit dem WLAN zu verbinden. Die App unterstützt möglicherweise nicht Ihr Robotermodell. Die unterstützten Roboter werden in der App angezeigt. Keine Verbindung mit dem WLAN möglich Keine Verbindung mit dem WLAN möglich093 Angabe zum Umweltschutz Die in dem integrierten Lithium-Ionen-Akku dieses Produkts enthaltenen chemischen Stoffe können Umweltverschmutzungen hervorrufen. Entfernen Sie den Akku vor der Entsorgung dieses Produkts. Der Akku sollte anschließend entweder durch örtliche Behörden oder durch Abgeben der Akkus an eine Akku-Recyclinganlage ordnungsgemäß recycelt werden. So wird der Akku entfernt:

1. Schalten Sie den Roboter aus.

2. Lösen Sie die Schrauben der Akkufachabdeckung.

3. Entfernen Sie die Akkufachabdeckung.

4. Drücken Sie auf den Clip, um den Akkustecker herauszuziehen.

5. Nehmen Sie den Akku heraus.

Hinweis: Stellen Sie vor Entfernen des Akkus sicher, dass dieser vollständig getrocknet ist. Versuchen Sie nicht, den Akku zu entfernen, wenn der Roboter mit der Ladestation verbunden ist. Nehmen Sie den gesamten Akkusatz heraus. Beschädigen Sie den Akkusatz nicht, um Kurzschlüsse oder das Austreten von Gefahrstoffen zu vermeiden. Bei unbeabsichtigtem Kontakt mit der Akkuflüssigkeit, spülen Sie die Flüssigkeit gründlich mit Wasser ab und lassen Sie sich umgehend medizinisch behandeln. Hinweis: Die folgenden Informationen gelten nur für das Entsorgen des Roboters oder den Fall, dass der Akku nicht mehr ordnungsgemäß funktioniert. Dieses Problem können Sie daran erkennen, dass der Roboter selbst nach dem Aufladen aufgrund eines zu niedrigen Akkustands keine Reinigung durchführen kann. Entfernen Sie den Akku nicht, wenn Sie beabsichti- gen, den Roboter weiterhin zu verwenden.EU-Konformitätserklärung

Wir: Name des Herstellers Adresse Beijing Roborock Technology Co., Ltd. Floor 6, Suite 6016, 6017, 6018, Building C, Kangjian Baosheng Plaza, No. 8 Heiquan Road, Haidian District, Peking, VR China erklären, dass diese Konformitätserklärung unter unserer alleinigen Verantwortung herausgegeben wurde und dass die Produkte: Produktbeschreibung Bezeichnung(en) des Typs (Modells) Staubsaugerroboter und Zubehör roborock S4 den Bestimmungen der folgenden EU-Richtlinien entsprechen, durch Prüfung nachgewiesen: RED Directive 2014/53/EU Article 3.1 a): Safety&Health

1. Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke-

Teil 1: Allgemeine Anforderungen

2. Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke-

Teil 2-2: Besondere Anforderungen für Staubsauger und Wassersauger

3. Bewertung von elektrischen und elektronischen Einrichtungen in Bezug auf

Begrenzungen der Exposition von Personen in elektromagnetischen Feldern (0 Hz bis 300 GHz)

4. Verfahren zur Messung der elektromagnetischen Felder von Haushaltsgeräten

und ähnlichen Elektrogeräten im Hinblick auf die Sicherheit von Personen in elektromagnetischen FeldernEU-Konformitätserklärung

1. Elektromagnetische Verträglichkeit (EMV) für Funkeinrichtungen und -dienste; Teil 1: Gemeinsame

technische Anforderungen; Harmonisierte Norm, die die wesentlichen Anforderungen nach Artikel 3.1(b) der EU-Richtlinie2014/53/EU und nach Artikel6 der EU-Richtlinie 2014/30/EU enthält

2. Elektromagnetische Verträglichkeit (EMV) für Funkeinrichtungen und -dienste; Teil 17: Spezifische

Bedingungen für Breitband-Datenübertragungssysteme; Harmonisierte Norm, die die wesentlichen Anforderungen nach Artikel 3.1(b) der EU-Richtlinie2014/53/EU enthält

3. Elektromagnetische Verträglichkeit– Anforderungen an Haushaltsgeräte, Elektrowerkzeuge und

ähnliche Elektrogeräte– Teil 1: Störaussendung

4. Elektromagnetische Verträglichkeit – Anforderungen an Haushaltsgeräte, Elektrowerkzeuge und

ähnliche Elektrogeräte – Teil 2: Störfestigkeit – Produktfamiliennorm

5. Elektromagnetische Verträglichkeit (EMV) – Teil 3-2: Grenzwerte – Grenzwerte für

Oberschwingungsströme (Geräte-Eingangsstrom <= 16 A je Leiter).

6. Elektromagnetische Verträglichkeit (EMV) – Teil 3-3: Grenzwerte– Begrenzung von

Spannungsänderungen, Spannungsschwankungen und Flicker in öffentlichen Niederspannungs-Versorgungsnetzen für Geräte mit einem Bemessungsstrom <= 16 A je Leiter, die keiner Sonderanschlussbedingung unterliegen RED Directive 2014/53/EU Article 3.2: Radio Spectrum EN 300 328 V2.1.1 Breitband-Übertragungssysteme; Datenübertragungsgeräte, die im 2,4-GHz-ISM-Band arbeiten und Breitband-Modulationstechniken verwenden; Harmonisierte Norm, die die wesentlichen Anforderungen nach Artikel 3.2 der EU-Richtlinie2014/53/EU enthält Te ch n is c he D o ku me n ta ti o n zu r B e we r tu n g v on El ek t ro - u nd El ek t ro ni k pr od u kt en im Hi nb li c k auf die Beschränkung der Verwendung gefährlicher Stoffe ROHS Directive 2011/65/EU EN50581:2012 Produktbeschreibung Bezeichnung(en) des Typs (Modells) Ladestation und Zubehör Ladedock, Modelle: CDZ10RR den Bestimmungen der folgenden EU-Richtlinien entsprechen, durch Prüfung nachgewiesen:EU-Konformitätserklärung

1. Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke

– Teil 1: Allgemeine Anforderungen

2. Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke

– Teil 2-29: Besondere Anforderungen für Baerieladegeräte

3. Verfahren zur Messung der elektromagnetischen Felder von Haushaltsgeräten und ähnlichen

Elektrogeräten im Hinblick auf die Sicherheit von Personen in elektromagnetischen Feldern

1. Elektromagnetische Verträglichkeit– Anforderungen an Haushaltsgeräte, Elektrowerkzeuge

und ähnliche Elektrogeräte– Teil 1: Störaussendung

2. Elektromagnetische Verträglichkeit – Anforderungen an Haushaltsgeräte, Elektrowerkzeuge

und ähnliche Elektrogeräte – Teil 2: Störfestigkeit – Produktfamiliennorm

3. Elektromagnetische Verträglichkeit (EMV) – Teil 3-2: Grenzwerte – Grenzwerte für

Oberschwingungsströme (Geräte-Eingangsstrom <= 16 A je Leiter).

4. Elektromagnetische Verträglichkeit (EMV) – Teil 3-3: Grenzwerte – Begrenzung von

Spannungsänderungen, Spannungsschwankungen und Flicker in öff entlichen Niederspannungs-Versorgungsnetzen für Geräte mit einem Bemessungsstrom <= 16 A je Leiter EMC Directive 2014/30/EU

Technische Dokumentation zur Bewertung von Elektro- und Elektronikprodukten im Hinblick auf die Beschränkung der Verwendung gefährlicher Stoffe ROHS Directive 2011/65/EU EN50581:2012 Für diese Erklärung verantwortliche Person: Name in Druckbuchstaben: Rui.Shen Position/Titel: Quality Director Unterschri: Ausstellungsdatum: Aug 7, 2019 Ausstellungsort: Floor 6, Suite 6016, 6017, 6018, Building C, Kangjian Baosheng Plaza, No. 8 Heiquan Road, Haidian District, Peking, VR ChinaWEEE-Informationen Korrekte Entsorgung dieses Produkts. Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bie entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekau haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen. 097Garantieinformationen
