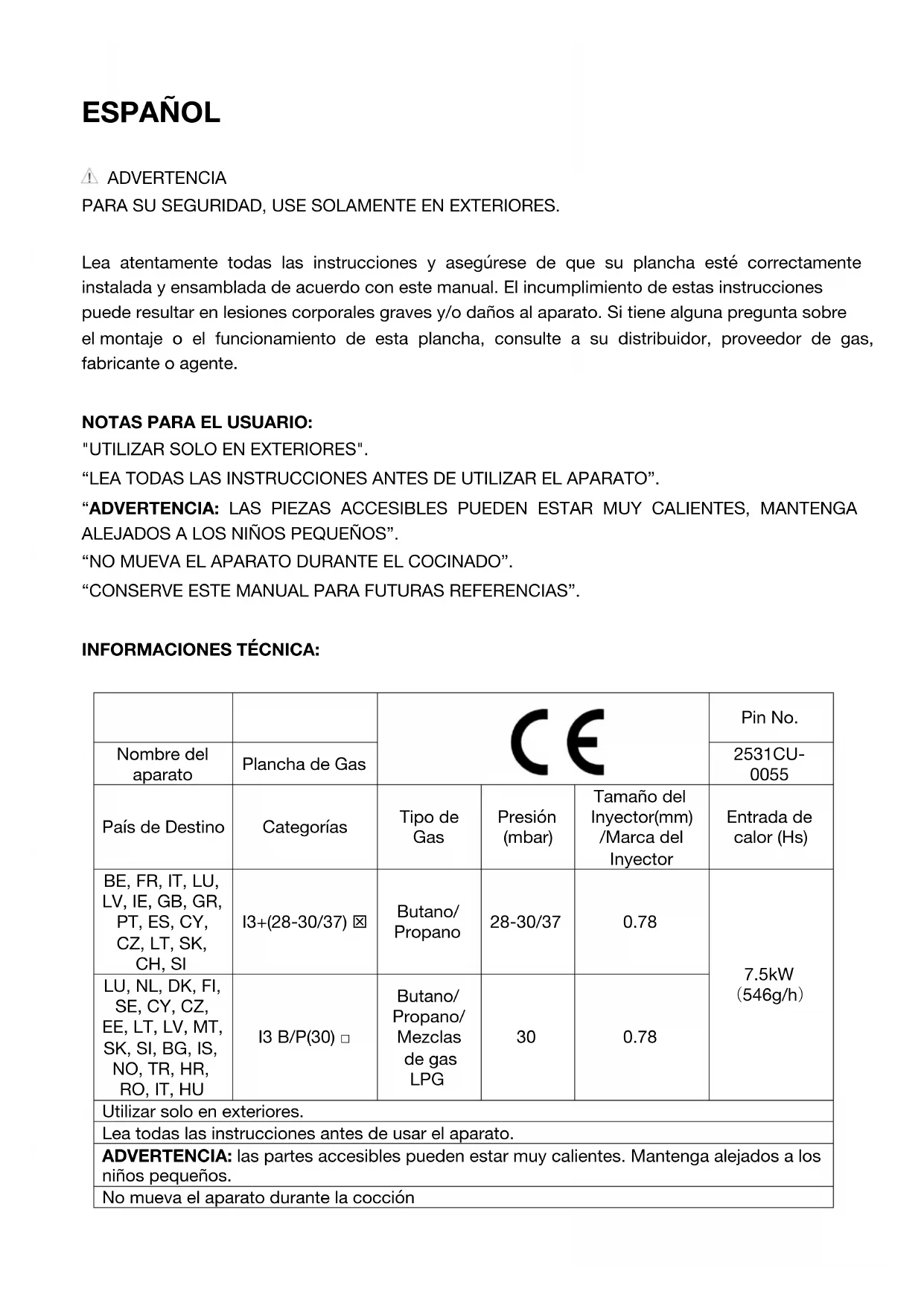

MANUAL DE USUARIO PLX830 H.KOENIG

Lea atentamente todas las instrucciones y asegúrese de que su plancha está correctamente instalada y ensamblada de(acuerdo con estemanual. El incumplimiento de estas instruccionescouldesimilar enlesiones corporales graves y/o daños al aparato.Sitiene una pregunta sobreel montaje o elfuncionamento de esta plancha, consulte a su distribuidor,proveedor de gas, fabricante o agente.

NOTAS PARA EL USUARIO:

"UTILIZAR SOLO EN EXTERIORES".

"LEA TODAS LAS INSTRUCCIONES ANTES DE UTILizar EL APARATO".

"ADVERTENCIA: LAS PIEZAS ACCESIBLES PUEDEN ESTAR MUY CALIENTES, MANTENGAALEJADOS A LOS NINOS PEQUENOS".

"NO MUEVA EL APARATO DURANTE EL COCINADO".

"CONSERVE Este MANUAL PARA FUTURAS REFERENCIAS".

INFORMACIONES TECNICA:

		CE			Pin No.
Nombre del aparato	Plancha de Gas				2531CU-0055
País de Destino	Categorías	Tipo de Gas	Presión (mbar)	Tamaño del Inyector(mm) /Marca del Inyector	Entrada de calor (Hs)
BE, FR, IT, LU, LV, IE, GB, GR, PT, ES, CY, CZ, LT, SK, CH, SI	I3+(28-30/37)☑	Butano/ Propano	28-30/37	0.78	7.5kW (546g/h)
LU, NL, DK, FI, SE, CY, CZ, EE, LT, LV, MT, SK, SI, BG, IS, NO, TR, HR, RO, IT, HU	I3 B/P(30) ☐	Butano/ Propano/ Mezclas de gas LPG	30	0.78
Utilizar solo en exteriores.
Lea todas las instrucciones antes de usar el aparato.
ADVERTENCIA: las partes accesibles你能 estar muy calientes. Mantenga alejados a los niños(PCueños).
No nuevo el aparato durante la cocción

MEDIDAS DE SEGURIDAD:

• Lea atentamente todas las instrucciones y asegúrese de que su plancha está correctamente instalada y ensamblada de acuerdo con este manual. El incumplimiento de estas instrucciones puede resultar en lesiones corporales graves y/o daños al aparato.
• Si tiene algunaagna pregunta sobre el montaje o el funciona bajo la plancha, consulte a su distribuidor o con la Empresa LPG.
• El aparato y el cilindro deben colocarse sobre una superficie nivelada y no deben moverse cuando está encendidos.
• El cambio del cilindro de gas se debe realizar lejos de cadaquier fuente de ignicación.
• Se recomienda utiliser guantes protectores cuando se manipulen componentes calientes.
• Las partes selladas por el fabricante o su agente no deben ser Manipuladas por el usuario.

NOTA PARA EL CONSUMIDOR: Conserve estemanual para futurasreferencias.

• Lea atentamente las instrucciones de uso.
• Este aparato pueda ser utilisé por personas con capacidades físicas, sensoriales o mentales reduidas o con falta de experiencia o conocimientos, siempre que Sean supervisas o instruidas en el uso seguro del aparato y que entiendanperfectamente lospeligros

potenciales.

• El aparato nunca debe dejarse desatendido durante su uso.
  Las superficies peuvent calentarse durante el uso.
• Mantenga alejados a los niños pequeños.
• Coloque el aparato sobre una superficie estable y seca, ligeramente alejado del borde y a más de 1m de在哪quier pared o partes sensibles al calor.
• Este aparato está Diseñado para uso dométrico y al aire libre.
• No utilise el aparato para finesDistinctos a los previstos.
• El aparato no debe moverse durante el funcionaimiento.
• El uso de accesorios no recomendados por el fabricante pueda dañar el aparato y provocar accidentes.
• Las piezas selladas por el fabricante o su representante autorizzato no deben ser Manipuladas por el usuario.
• No toque las superficies calientes.
• No manipule el aparato cuando está caliente.
• Deje que el aparato se enfré antes de Manipularlo o limparlo.
• No utilise chorros de agua a alta o bajo presión para limpar el aparato.
• No utilise produits que contenga cloro para limpieran acero inoxidable.

• Mantenga el aparato lejos de materiales inflamables.

• Si huele a gas, ciderre todas las valvulas.

• No use el aparato si tiene fugas.
• Cualquier modificacion del aparato pueda ser peligrosa.
• No utilise un régulador de presión ajustable.
• La parte inferior del aparato debe mantenerse ventilada para permitir una buena circulación de aire en la habitación.
• No bloquee los orificios de ventilación del chasis.
• Precaución: No inserte papel de aluminio ni ningún或其他 material u objeto entre la plac y el marco (área de ventilación).
• No bloquee los orificios de ventilacion de la placar inferior debajo del marco.
• En caso de avería, el examen y la reparación deben ser realizados por un的技术ico autorizado.
• Precaución: No utilise este aparato con carbón vegetal o cualquier(other material combustible que no sea para el que está disnéado (gas).
• Después de cada uso cierre la valvula del tanque de gas.
• Precaución: No debe haber material combustible a 1m de la plancha.
• Cuando no está en uso, guarde el aparato en un lugar seco.
• Le recomendamos que conserve el embalaje original cuando guarde el aparato.

Su aparato ha sido diseñado únicamente para uso domésico. No ha sido Diseñado para ser utilisé en las siguientes situaciones que no está cubiertas por la garantía:

• en areas de cocina para el personal en tiendas, ofecinas yotiros entornos profesionales,
• en albergues agricolas,
• en hoteles, moteles y otros entornos residenciales,
• en entornos de tipo bed and breakfast.

La plancha es segura y fácil de usar. Los gases especializados para uso son butano a 28 - 30 mbar, propano a 37 mbar, mezclas de butano/propano a 30 mbar, mezclas de butano/propano a 37 mbar y mezclas de butano/propano a 50 mbar. Asegúrese de utiliser su plancha solo con la presión correcta para la que está Diseñada.

Una ventilación adecuada es vital para la combustión y el rendimiento eficiente de la plancha. Esto garantizará la seguridad del usuario y de otheras personas en las proximidades del área donde se utilizes el aparato.

Nunca use el aparato en un area cerrada.

Cuando la velocidad del viento sea superior a 2m / s , no utilise planchas de gas de cara al viento.

El aparato está diseñado para uso exclusivamente en exteriros.

No modifique el aparato.

;Advertencia! Las partes accesibles peuvent estar muy calientes. Mantenga alejados a los niños≦ocielines.

Lea las instrucciones antes de usar el aparato.

No nuevo el aparato cuando está en uso.

Cierre la valvula del cilindro de gas o el regulador antes de cada uso.

Cualquier modificacion al aparato pueda ser peligrosa y pueda causar lesiones o daños al本身就是.

Cualquier modificación no autorizada del aparato invalidará la garantía.

Este aparato debe mantenerse alejado de materiales inflamables durante su uso.

El aparato no debe tener搜狐 obstruccion encima, por exemple, arboles, arbustos o techos. El aparato debe instalarse con un espacio libre de 1m alrededor.
El aparato no debe utilizes cerca de materiales inflamables. (Productos a base de petróleo, diluyentes oequalo的对象o solido quelleveuna etiqueta de advertencia de inflamabilidad).
El uso de este aparato en areas cerradas peut ser peligioso y está PROHIBIDO.

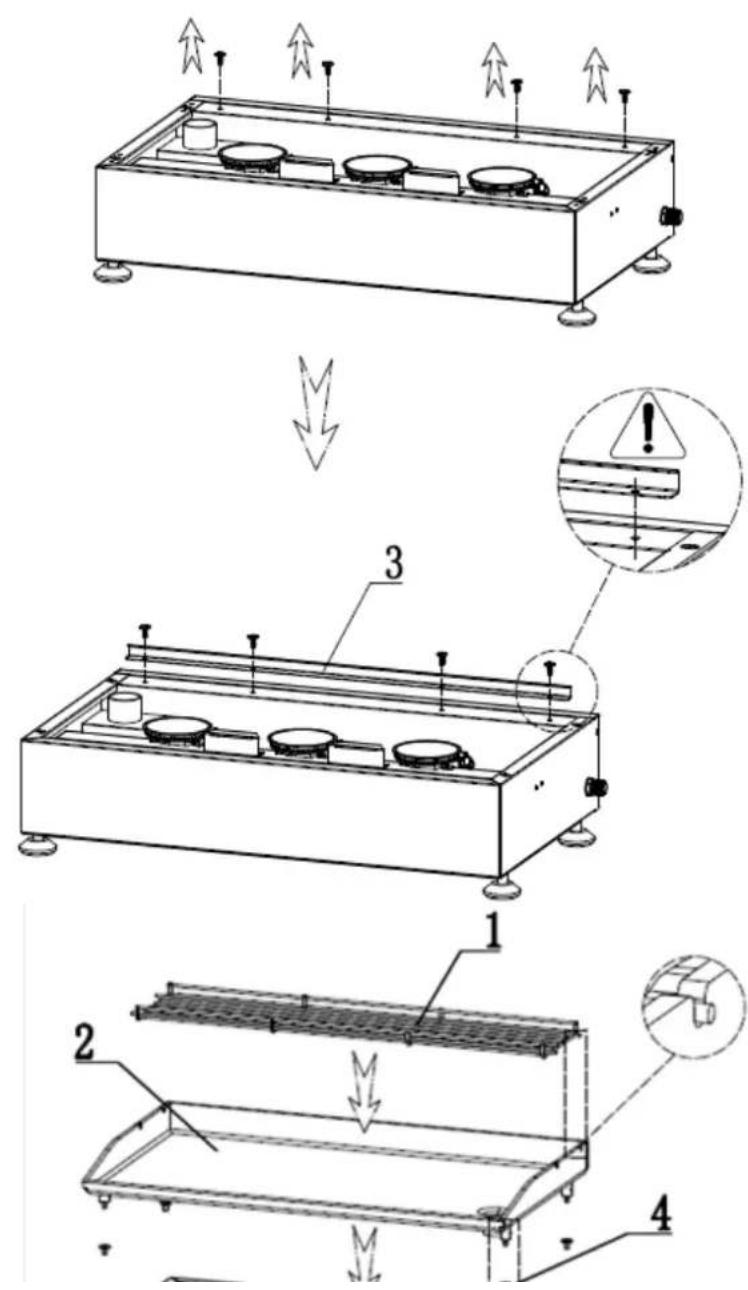

VISTA DETALLADA DEL PRODUCTO

Instrucciones de Ensamblaje:

Paso 1:

Paso 2:
Paso 3:

Paso 4:

INSTRUCCIONES DE USO

Siga estas instrucciones cuidadosamente para estar dañar seriamente su plancha y/o Causear lesiones personales.

1. Monte la plancha siguiendo atentamente las instrucciones de montaje.
2. Conecte la manguera de gas a la plancha. Conecte el regulador a la manguera.
3. Conecte el regulator a la valvula del cilindro siguiendo las instrucciones suministradas con el regulator.
4. Gire todas las perillas de control a la posicion "APAGADO" antes de partir el suministro de gas.
5. Opere el regulador de acuerdo con las instrucciones suministradas con este.

OPERACION

1. Conecte el cilindro de gas a la plancha siguiendo las instrucciones suministradas con el regulator.
2. Gire todas las perillas de control a la posicion "APAGADO".
3. Abra el suministro de gas siguiendo las instrucciones de operation y connexion del regulator. Compruebe con agua jabonosa la connexion del cilindro al regulator y la connexion de entrada de la manguera a la plancha para ver si hay fugas. Cualquier fuga se做不到 como burbujas en el area de la fuga. Si enquirytra una fuga, no use la plancha. Consulte a su proveedor de gas o plancha para Obtener asesoramento.
4. Para encender el quemador delazo izquierdo, presione hacer abajo y gire la perilla de control del quemador izquierdo en sentido antihorario hasta la posicion de 90^ (posicion de velocidad maxima). Se escuchará un cigl audible,esto deben encender el quemador.Compruebe que el quemador este encendido.Si el quemador no se ha encendido, repita este過程.
5. Si el quemador no se ha encendido antes de dos intentos, ciderre la llave de gas y espere 5 horas antes de volver a intentar.
6. Cuando el quemador se haya encendido, la velocidad del quemador se pueda ajustar presionando hacer abajo y girando la perilla en sentido anti horario a cualquier posicion entre la posicion de velocidad Tmaxa y baja.
7. Encienda los quemadores restantes de izquierda a derecha en secuencia.
8. Para "APAGAR" la plancha, gire la manija de la valvula del cilindro o el interruptor del regulator a la posicion "APAGADO"ootingas instrucciones del regulatorUna vez que los quemadores se hayan apagado,gire todas las perillas de control a la posacion APAGADO".

Advertencia: Si iniciallemador no se enciende,apague la perilla de control (en el sentido de las agujas del reloj) y ciderre la valvula del cilindro. Espere cinco Minutes e intente

encenderlosNuevoamente.

Después de cada uso, cierre el suministro de gas apagando el interruptor del regulator o girando la valvula del cilindro.

En caso de que se apaguekahgunquemadorm吲raselaparatoestanuso.Gire todos los controles,la valvula del cilindro y el interruptor del regulador a la posicion APAGADO".Espere 5 minutesantes de intentar encenderlos nuevamente.Si el problema persiste despues de volver a encenderlo, consulte a su distribuidor de gas, la tiendaonde compróla plancha, o un ingeniero de gas calificado para Obtenerayuda or reparacion.Nunca intenteSolutionar el problema ustedismo,ya que podra provocar lesiones graves y/o daños a la propidad.

Limpie el aparato del excesso de grasa, antes de guardarlo, con un paño humedo realizando una solución de detergente suave como agente limpiador.

Guarde el aparato en un ambiente limpio y seco.

No guarde su cilindro de gas en interiores. Almacene en un area bien ventilada lejos de la luz solar directa.

CONEXION DEL CILINDRO DE GAS AL APARATO

Este aparato solo es adecuado para uso con gas butano o propano de bajo presión y está equipado con un regulator de baja presión a temas de una manguera flexible. La manguera debe asegurarse al regulator y al aparato con tuercas adecuadas.Esta plancha está configurada para operar un regulator de 28 mbar con gas butano, un regulator de 37 mbar con gas propano, un regulator con mezcla de butano/propano a 37 mbar, un regulator con mezcla de butano/propano a 50 mbar y un regulator con mezcla de butano/propano a 30 mbar. Utilice un regulator adecuado certificado según BSEN 16129:2013. Consulte a su distribuidor de GLP para Obtener información sobre los reguladores adecuados para el cilindro de gas.

ANTES DE USAR EL APARATO, VERIFIQUE QUE NO HAYA FUGAS.

Nunca use fuego para verificar fugas, siempre use una solución de agua jabonosa.

VERIFICAR FUGAS

Prepare 2-3 onzas de solución para detectación de fugas mezclando una parte de detergente liquido con 3 partes de agua.

Asegürese de que la valvula de control esté "APAGADA".

Conecte el regulador al cilindro y la valvula al quemador, asegúrese de que las conexiones estén seguras y bajo encaidada el gas.

Cepille la solución jabonosa sobre la manguera y todas las juntas. Si aparecen burbujas, tiene una fuga, que deben rectificarse antes de usar el aparato.

Vuelva a probar afterwards de arreglar la falla. APAGUE el gas afterwards de la prueba.

Si la fuga detectada persistsente, consulte a su distribuidor de gas.

En caso de fuga, cierre el suministro de gas.

A

suministrados los componentes你需要os. Utilice únicamente probados para GLP a las presiones anteriores (consulte la pagea da del regulator es de aproximadamente 10 años. Se recomienda de los 10 años posteriores a la Fecha de fabricación.

guera Incorrectos no es seguro. Compruebe siempre que dispone de ntes de utiliser la plancha.

cumplir con la norma pertinente para el País de uso. La longitud de la etros (máximo). Se debe reemplazar la manguera gastada o dañada.

era no está obstruida, doblada o en contacto conrialquier parte de

la plancha que no sea su connexion.

La manguera debe cumplir con la norma EN16436.

La manguera no debe quedar torcida cuando se conecte al cilindro de gas.

El tubo flexible de metal o goma, uso para conectar el aparato con el cilindro de GLP, debe cambiarse bajo de los intervalos prescritos y de acuerdo con las Normas Nacionales vigentes.

Ninguna parte de la mangueraDebe tocarledge parte del aparato.

ALMACENAMIENTO

El almacenimiento de este aparato en interiores solo está permitted si el cilindro está desconectado ycretrado del本身就是. Cuando el aparato no se va a utiliser durante un periodo de tiempo,debe almacenarse en su embalaje original en un ambiente seco y libre de polvo.

CILINDRO DE GAS

El aparato se pueda usar con cualquier cilindro de gas butano que pese de 4.5 KG a 15 KG y 3.9 KG a 13 KGS de propano. El cilindro de gas no debe dejarse caer ni manipularse con brusquedad. Si el aparato no está en uso, el cilindro debe estar desconnectado. Vuelva a colocar la tapa protectora en el cilindro afterwards de disconnectar el cilindro del aparato.

Los cilindros deben almacenarse al aire libre en posicion vertical y fuera del alcance de los niños. El cilindro nunca debe almacenarseonde las temperatasuenidad superarlos 50^

No almacene el cilindro cerca de llamas, luces piloto u另一边 fuentes de ignacion. NO FUME.

LIMPIEZA Y MANTENIMIENTO

PRECAUCION: Toutas las tareas de limpieza y mantenimiento deben realizarse cuando la plancha está fria y con el suministro de combustible apagado en el cilindro de gas.

Se recomienda limpar y dar mantenimiento al aparato al menos una vez al mes.

LIMPIEZA: “Quemar” la plancha afterwards de cada uso (durante aproximadamente 15 Minutes) mantendrá el excesso de residuos de comida al minimo.

SUPERFICIE EXTERIOR: Use un detergente suave o una solución de bicarbonato de sodio y agua caliente. Se pueda usar un limpiador en polvo no abrasivo en las manchas rebeldes y bajo enjuagar con agua.

NUNCA USE LIMPIADOSES DE HORNOS.

INTERIOR DE LA PLANCHA: Quite los residuos con un cepillo, un raspador y/o una almohadilla limpiadora, bajo lávelos con una solución de agua y jabón. Enjuague con agua ycede secar.

SUPERFICIES PLÁSTICAS: Lavar con un paño suave y una solución de agua caliente y jabón. Enjuagar con agua. No utilise limpiadores abrasivos, desengrasantes o limpiadores concentrados en las piezas de plástico.

PLANCHA DE COCCION: Utilice una solución de agua con jabón suave. Se pueda usar un limpiador en polvo no

abrasivo en las manchas rebeldes y bajo enjuagar con agua.

DEPOSITO DE GRASA: No abra el deposito dereshasa durante el uso. Compruebe siempre el nivel de aceite y retire cuando esté 1/3 lleno.

Método: Para sacar el deposito de grasa, espere a que se enfrí, colóquelo en linea horizontal y muévalo con el gancho hacía aftas horizontalmente.

LIMPIEZA DEL CONJUNTO DE QUEMADORES:

Apache el gas en la perilla de control y desconecte el cilindro. Retire la plancha de enfiambre. Limpie el quemador con un cepillo suave o sople con aire comprimido y limpie con un paño. Limpie tambiénrialquier puerto obstruido con un limpiapapas o alambre rígido (puede ser un clip de papel abierto).

Inspeccione el quemador en busca de daños (grietas o agujeros). Si enquirytra algunos daño, reemplácelo con un quemador nuevo. Reinstale el quemador, verifique que los orificios de la valvula de gas estén correctamente colocados y asegurados bajo de la entrada del quemador (venturi).

En algunos casos, su plancha puede tupirse debido a un insecto que se arrastra dentro del venturi del quemador o una araña que teje su telaraña dentro del quemador. Inserte un cepillo para botellas a工程技术 del venturi del quemador y empújelo hacer el interior del quemador. Si la condidión

persiste, consulte a su distribuidor de gas.

MANTENIMIENTO

Su plancha de gas debe ser revisada anualmente por una persona registrada y autorizada.

GARANTÍA

El periodo de garantía de nuestros productos es de 2 años, salvo que la ley estipule lo contrario, a partir de la Fecha de la compra inicial o de la Fecha de entrega.

Si tiene algunos problema o pregunta, pueda acceder fácilmente a nuestros páginas de ayuda, consejos para SOLUTIONAR problemas, preguntas frecuentes y manuales de usuario en我们的址io de servicios: https://sav.hkoenig.com.

Al asignir el nombre de referencia de su dispositivo en la barra de cusque, pueda acceder a toda la asistencia en linea disponible, disenada para satisfacer mejor sus necessities.

Si sigue sin encontrar una的回答a a su pregunta o problema, hagablick en"La的回答a ha resuelto su problema? Este leleará al formulario de solicitudes de asistencia posventa, que pueda relllenar para confirmar su satisfitud y Obtener afecta.

CONDICIONES DE GARANTIA

La garantía cubre todos los fallos que se produzcan en elcontexto de un uso normal, de acuerdo con los usos y specifications del manual de usuario.

Esta garantía no se aplica a los problemas de embalaje o transporte durante el envío del producto por parte del propietario. Tampoco incluye el desgaste normal del producto, ni elostenimiento o la sustitución de piezas consumables.

EXCLUSION DE GARANTIA

• Accesorios y piezas de desgaste (^*)
• Mantenimiento normal del aparato.
• Todas las averías derivadas de un uso Incorrecto (golpes, incumplimiento de las recomendaciones de alimentación electrica, malas conditiones de uso, etc.), de un mantenimiento insufiente o de un mal uso del aparato, como como del uso de accesorios inadequados.
• Danos de origen externo: incendidio, danos por agua, sobrecarga electrica, etc.
• Cualquier equipo que haya sido desmontado, inclujo parcialmente, por personas que no estén autorizadas a hacerlo (en particular el usuario).
• Productos@cuo numero de series falte, estedanado o sea ilegible, lo que no permitiria su identificacion.
• Productos sujetos a alquiler, demostración o exposión.

(*) Algunas piezas de su aparato, conocidas como piezas de desgaste o consumibles, se deterioran con el tiempo y la Frequencia de uso de su aparato. Este desgaste es normal, pero puede averarse por las malas conditiones de uso o de mantenimiento de su aparato. Por lo tanto, estas piezas no están cubiertas por la garantía.

Los accesos suministrados con el aparato también está excluidos de la garantía. No se pueda携带 ni reembolsar. No obstarve, algunos accesos你能 adquirirse directamente en nuestro situ web: https://sav.hkoenig.com/

ATENCLON:

No se deshaga de este producto como lo hace conthers Productos del hogar. Existe un systema selectivo de colecta de este producto puesto en marcha por las comunidades, deben de informarse en su ayuntamento acerca de los lugares en los que pueda depositar este producto. De着他, los productos electricos y electronicos

puede tenersubstenciaspeligrosas queteneneffectosnefastosparael medio ambiente o para la salutehmana ydeferserreciclados.Elsimpoloaquipresenteindicaque losequipos electricosoelectrnicosdebendesercuidadosamenteSeleccionados,representaunrecipient debasura con ruedasmarcaconunaX.

Adeva SAS / H.Koenig Europe - 8 rue Marc Seguin, 77290 Mitry-Mory, France www.hkoenig.com - https://assistenza.hkoenig.com - Tél: [phone]
