MANUAL DE USUARIO WX686L.1 WORX

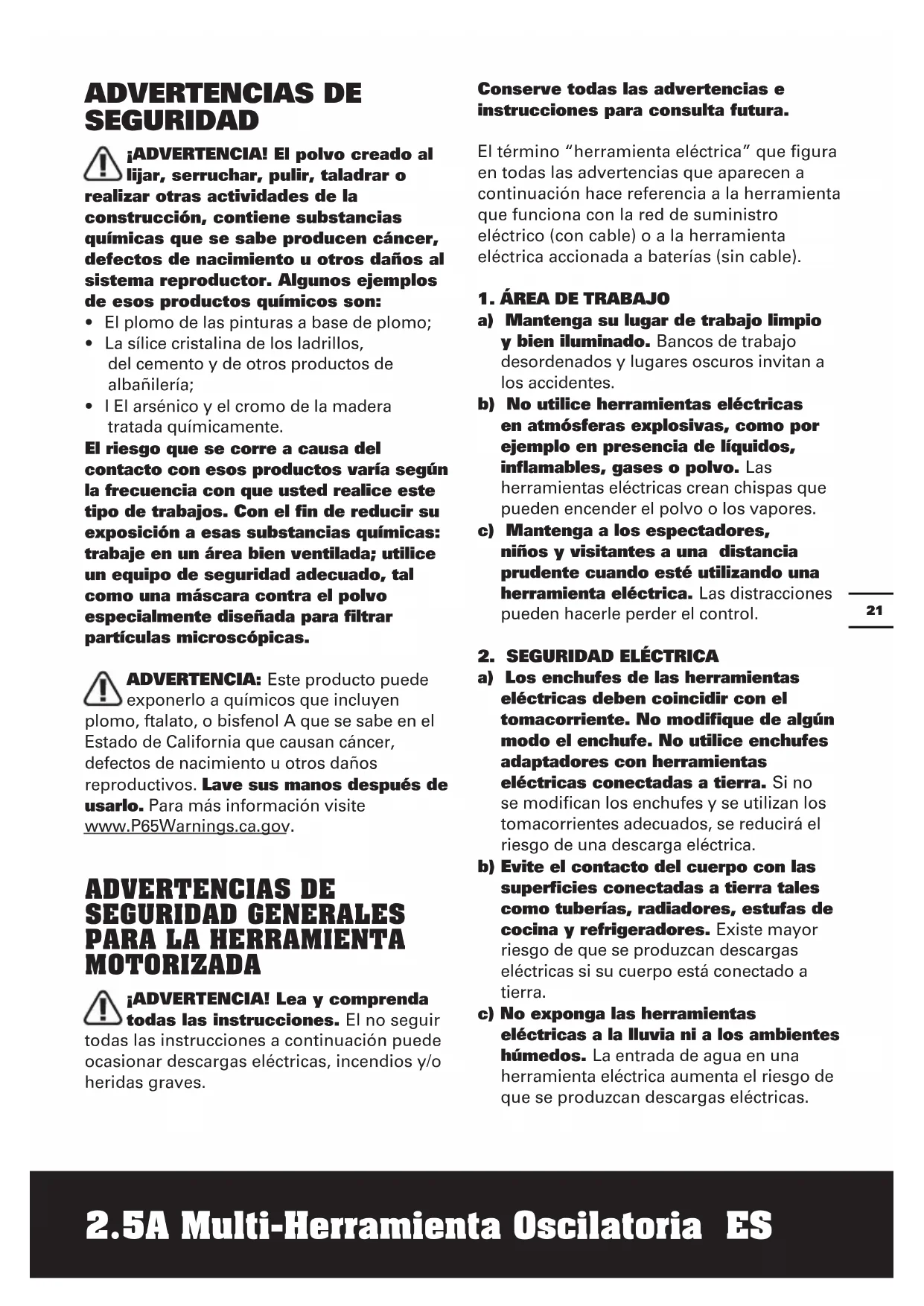

ADVERTENCIAS DE SEGURIDAD ¡ADVERTENCIA! El polvo creado al lijar, serruchar, pulir, taladrar o realizar otras actividades de la construcción, contiene substancias químicas que se sabe producen cáncer, defectos de nacimiento u otros daños al sistema reproductor. Algunos ejemplos de esos productos químicos son:

• El plomo de las pinturas a base de plomo;

• La sílice cristalina de los ladrillos, del cemento y de otros productos de albañilería;

• l El arsénico y el cromo de la madera tratada químicamente. El riesgo que se corre a causa del contacto con esos productos varía según la frecuencia con que usted realice este tipo de trabajos. Con el fin de reducir su exposición a esas substancias químicas: trabaje en un área bien ventilada; utilice un equipo de seguridad adecuado, tal como una máscara contra el polvo especialmente diseñada para filtrar partículas microscópicas. ADVERTENCIA: Este producto puede exponerlo a químicos que incluyen plomo, ftalato, o bisfenol A que se sabe en el Estado de California que causan cáncer, defectos de nacimiento u otros daños reproductivos. Lave sus manos después de usarlo. Para más información visite www.P65Warnings.ca.gov. ADVERTENCIAS DE SEGURIDAD GENERALES

MOTORIZADA ¡ADVERTENCIA! Lea y comprenda todas las instrucciones. El no seguir todas las instrucciones a continuación puede ocasionar descargas eléctricas, incendios y/o heridas graves. Conserve todas las advertencias e instrucciones para consulta futura. El término “herramienta eléctrica” que figura en todas las advertencias que aparecen a continuación hace referencia a la herramienta que funciona con la red de suministro eléctrico (con cable) o a la herramienta eléctrica accionada a baterías (sin cable).

a) Mantenga su lugar de trabajo limpio y bien iluminado. Bancos de trabajo desordenados y lugares oscuros invitan a los accidentes. b) No utilice herramientas eléctricas en atmósferas explosivas, como por ejemplo en presencia de líquidos, inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden encender el polvo o los vapores. c) Mantenga a los espectadores, niños y visitantes a una distancia prudente cuando esté utilizando una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

2. SEGURIDAD ELÉCTRICA

a) Los enchufes de las herramientas eléctricas deben coincidir con el tomacorriente. No modifique de algún modo el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan los tomacorrientes adecuados, se reducirá el riesgo de una descarga eléctrica. b) Evite el contacto del cuerpo con las superficies conectadas a tierra tales como tuberías, radiadores, estufas de cocina y refrigeradores. Existe mayor riesgo de que se produzcan descargas eléctricas si su cuerpo está conectado a tierra. c) No exponga las herramientas eléctricas a la lluvia ni a los ambientes húmedos. La entrada de agua en una herramienta eléctrica aumenta el riesgo de que se produzcan descargas eléctricas.2.5A Multi-Herramienta Oscilatoria ES

d) No abuse del cable. Nunca use el cable para transportar las herramientas ni para sacar el enchufe de un tomacorriente. Mantenga el cable alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cables dañados aumentan el riesgo de que se produzcan descargas eléctricas. e) Cuando opere una herramienta eléctrica en exteriores, use un cable de extensión adecuado para uso en exteriores. El uso de un cable adecuado para uso en exteriores reduce el riesgo de descargas eléctricas. f) Si operar una herramienta eléctrica en un lugar húmedo es inevitable, use un elemento protegido del dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descargas eléctricas.

3. SEGURIDAD PERSONAL

a) Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use la herramienta cuando esté cansado o se encuentre bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción al utilizar herramientas eléctricas puede dar lugar a lesiones personales graves. b) Utilice equipo de seguridad. Use siempre protección ocular. La utilización del equipo de seguridad como mascara antipolvo, zapatos de seguridad antideslizantaes, casco o protección auditiva para condiciones adecuadas reducirá el riego de lesiones personales. c) Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de trabado o de apagado antes de instalar el paquete de baterías. Transportar herramientas con el dedo en el interruptor o instalar el paquete de batería cuando el interruptor está encendido invitan a los accidentes. d) Retire las llaves o claves de ajuste antes de encender la herramienta. Una llave o clave de ajuste dejada en una parte giratoria de la herramienta puede causar una lesión personal. e) No intente alcanzar demasiado lejos. Mantenga un apoyo de los pies y un equilibrio adecuados en todo momento. El apoyo de los pies y el equilibrio adecuados permiten un mejor control de la herramienta en situaciones inesperadas. f) Vístase apropiadamente. No se ponga ropa holgada ni joyas. Mantenga su cabello, ropa y guantes alejados de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles. g) Si se proporcionan dispositivos para la extracción y recolección de polvo, asegúrese que estos estén conectados y utilizados correctamente. El uso de estos dispositivos puede reducir peligros relacionados con el polvo. h) No permita que la familiaridad obtenida a partir del uso frecuente de otras herramientas le permita volverse complaciente e ignorar los principios de seguridad de la herramienta. Una acción descuidada puede causar lesiones severas en una fracción de segundo.

4. USO Y CUIDADO DE LA

HERRAMIENTA a) No fuerce la herramienta. Emplee la herramienta correcta para la aplicación que desea. La herramienta correcta hará el trabajo mejor y con más seguridad a la capacidad nominal para la que está diseñada. b) No utilice la herramienta si el interruptor no la enciende o apaga. Toda herramienta que no se pueda controlar con el interruptor es peligrosa y debe ser reparada. c) Desconecte la batería de la herramienta o ponga el interruptor en la posición de trabado o de apagado2.5A Multi-Herramienta Oscilatoria ES

antes de hacer cualquier ajuste, cambio de accesorios o guardar la herramienta. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta accidentalmente. d) Guarde las herramientas que no esté usando fuera del alcance de los niños y otras personas no capacitadas. Las herramientas son peligrosas en las manos de los usuarios no capacitados. e) Mantenga las herramientas con cuidado. Compruebe la desalineación o el atasco de las piezas móviles, la ruptura de piezas y cualquier otra situación que pueda afectar el funcionamiento de las herramientas. Si la herramienta está dañada, hágala arreglar antes de usarla. Muchos accidentes son causados por herramientas mantenidas deficientemente. f) Conserve las herramientas de corte afiladas y limpias. Las herramientas mantenidas adecuadamente, con bordes de corte afilados, tienen menos probabilidades de atascarse y son más fáciles de controlar. g) Utilice la herramienta eléctrica, accesorios, brocas de la herramienta, etc. de acuerdo con estas instrucciones y de la manera adecuada para el tipo de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo que se realizará. La utilización de la herramienta eléctrica para operaciones diferentes de aquellas para las que se encuentra diseñada podría dar lugar a una situación peligrosa. h) Mantenga las manijas y las superficies de sujeción secas, limpias y libres de aceite y grasa. Las manijas y superficies de sujeción resbaladizas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

a) La herramienta debe ser reparada por una persona calificada de servicio técnico y se deben utilizar partes de reemplazo idénticas. Esto asegurará el mantenimiento de la seguridad de la herramienta eléctrica.

1. Sujete la herramienta por las

superficies de agarre aisladas cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable. El contacto con un cable que tenga corriente hará que ésta pase a las partes metálicas descubiertas de la herramienta y que el operador reciba descargas eléctricas.

2. Utilice pinzas o algún otro método

práctico para fijar y apoyar la pieza de trabajo sobre una plataforma estable. Sostener la pieza con las manos o contra su cuerpo la haría inestable y podría provocar una pérdida de control.2.5A Multi-Herramienta Oscilatoria ES

Si la herramienta está dañada, hágala arreglar antes de usarla. Muchos accidentes son causados por herramientas mantenidas deficientemente. f) Conserve las herramientas de corte afiladas y limpias. Las herramientas mantenidas adecuadamente, con bordes de corte afilados, tienen menos probabilidades de atascarse y son más fáciles de controlar. g) Utilice la herramienta eléctrica, accesorios, brocas de la herramienta, etc. de acuerdo con estas instrucciones y de la manera adecuada para el tipo de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo que se realizará. La utilización de la herramienta eléctrica para operaciones diferentes de aquellas para las que se encuentra diseñada podría dar lugar a una situación peligrosa. h) Mantenga las manijas y las superficies de sujeción secas, limpias y libres de aceite y grasa. Las manijas y superficies de sujeción resbaladizas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

a) La herramienta debe ser reparada por una persona calificada de servicio técnico y se deben utilizar partes de reemplazo idénticas. Esto asegurará el mantenimiento de la seguridad de la herramienta eléctrica.

1. Sujete la herramienta por las

superficies de agarre aisladas cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable. El contacto con un cable que tenga corriente hará que ésta pase a las partes metálicas descubiertas de la herramienta y que el operador reciba descargas eléctricas.

2. Utilice pinzas o algún otro método

práctico para fijar y apoyar la pieza de trabajo sobre una plataforma estable. Sostener la pieza con las manos o contra su cuerpo la haría inestable y podría provocar una pérdida de control.2.5A Multi-Herramienta Oscilatoria ES

SÍMBOLOS Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones Advertencia Use protección auditiva Use lentes de seguridad Use máscara contra el polvo Doble aislamiento Antes de utilizar la herramienta, asegúrese de que no se dañará ningún cable de alimentación. Evite peligro de lesiones causadas por los bordes filosos de los accesorios. Las herramientas de aplicación pueden elevar su temperatura durante su utilización, lo que podría aumentar el peligro de quemaduras. Asegúrese de que la herramienta esté desenchufada antes de cambiar los accesorios. Use siempre unos guantes de protección Frecuencia de oscilación elevada Frecuencia de oscilación reducida Bloqueo Desbloqueo2.5A Multi-Herramienta Oscilatoria ES

Interfaz de accesorios Universal-Fit

• Funciona con los accesorios de herramientas oscilantes de otras marcas. Las siguientes marcas son marcas comerciales propiedad de terceros que podrían estar registradas por sus respectivos dueños: Black & Decker

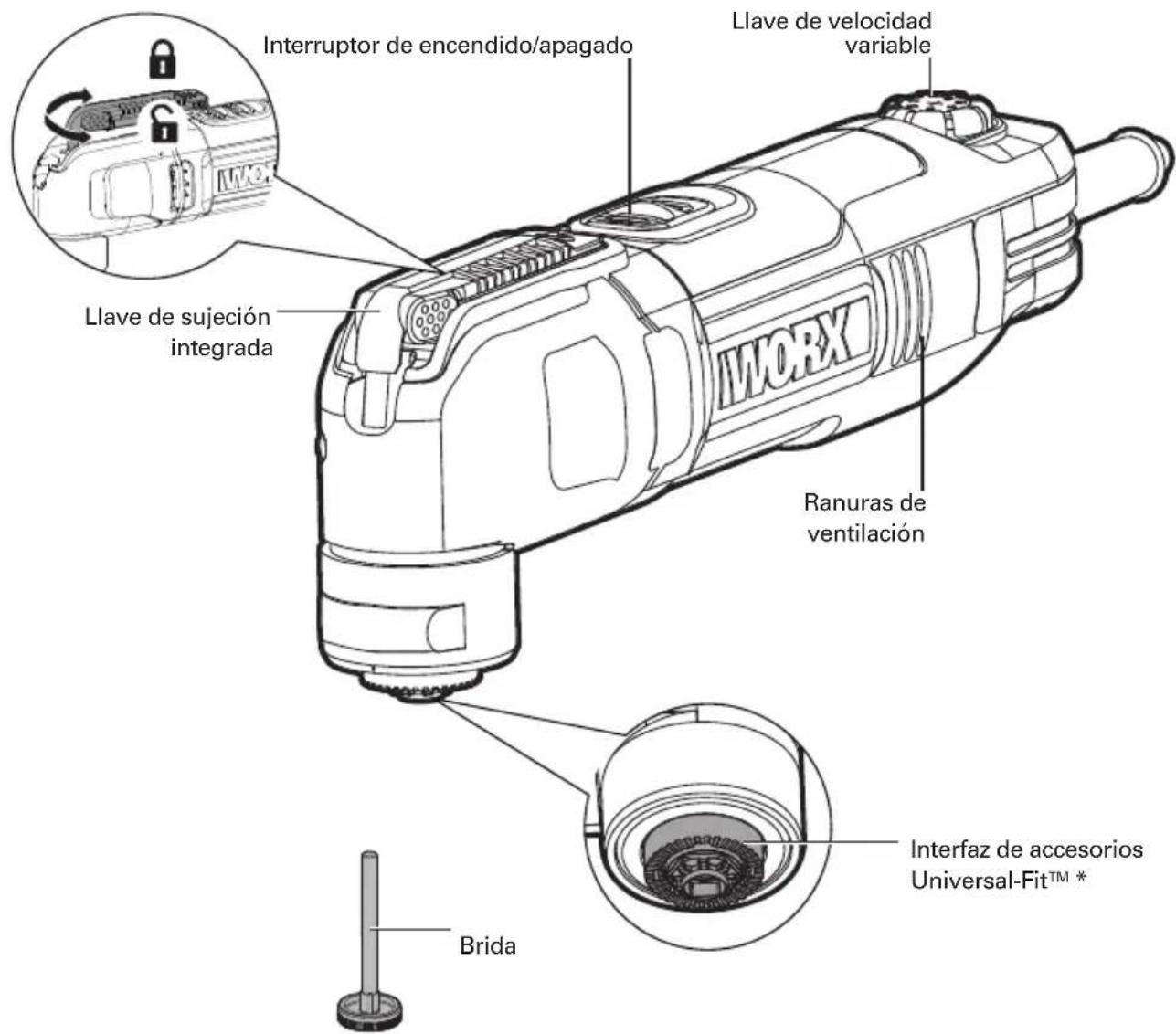

No todos los accesorios ilustrados o descritos se incluyen junto con el producto estándar. Ranuras de ventilación Llave de velocidad variable Interruptor de encendido/apagado Llave de sujeción integrada Brida2.5A Multi-Herramienta Oscilatoria ES

Tipo WX686L (6-designación de la maquinaria, representativa de Multi-Herramienta Oscilatoria) Voltios 120V~60Hz Corriente nominal 2.5A Velocidad sin carga 11000-20000/min Ángulo de oscilación 3.2° Doble aislamiento /II Peso de la máquina 3.2lbs (1.45kg) ACCESORIOS Llave de sujeción integrada

Paño de lijado perforado 1 1-3/8” Hoja de corte Estándar 1 Hojas de lijado: 80#, 120#, 180# cada una

Sólo utilice los accesorios apropiados dice dos para esta herramienta. Puede encontrar infor- mación sobre los accesorios en el embalaje del producto.

INSTRUCCIONES DE USO

NOTA: Antes de usar la herramienta, lea atentamente el manual de instrucciones.

ENSAMBLE Y OPERACIÓN

Colocación De Los Accesorios Retire la llave de sujeción integrada Vea la Fig. A Afloje la brida y inserte los accesorios Vea la Fig. B1, B2,B3 Apriete la brida Vea la Fig. C Guarde la llave de sujeción integrada Vea la Fig. D, E Interruptor de encendido/apagado Vea la Fig. F Llave de velocidad variable Vea la Fig. G El control de velocidad variable permite establecer la frecuencia de oscilación óptima de acuerdo con los accesorios utilizados y la aplicación respectiva. Frecuencia de oscilación Aplicación Frecuencia de oscilación elevada: Lijado, aserrado, raspado y pulido de piedra y metal. Frecuencia de oscilación reducida: Raspado, Pulido de barnices.2.5A Multi-Herramienta Oscilatoria ES

SUGERENCIAS DE TRABAJO

Si su herramienta se calienta demasiado, especialmente mientras la utiliza a baja velocidad, ajuste la velocidad al máximo y hágala funcionar sin carga durante 2-3 minutos para enfriar el motor. Evite el uso prolongado a velocidades muy baja. Mantenga siempre la cuchilla afilada. Asegúrese siempre de que la pieza de trabajo esté firmemente afianzada -con o sin abrazaderas- para evitar el movimiento. Cualquier movimiento del material podría afectar la calidad del acabado de corte o lijado. Arranque la herramienta antes de iniciar el trabajo y apáguela sólo después de finalizar el trabajo. No encienda la lijadora sin tener colocada una hoja de lija. No permita que el papel de lijado se desgaste por completo debido a que dañará el paño de lijado. La garantía no brinda cobertura para el desgaste por uso del paño de lijado. Utilice papel de grano áspero para lijar superficie ásperas, de grano medio para lijar superficie suaves y de grano fino para el acabado de superficies. Si es necesario, realice primero una prueba en un recorte de descarte. La fuerza excesiva reducirá la eficacia de trabajo y causará una sobrecarga del motor. El reemplazo periódico de los accesorios permitirá mantener la eficacia de trabajo óptima. MANTENGA LAS HERRAMIENTAS CON CUIDADO Extraiga el enchufe de la toma eléctrica antes de llevar a cabo cualquier reparación o ajuste. Su herramienta no requiere lubricación ni mantenimiento adicional. No posee piezas en su interior que puedan ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de operación libres de polvo. La observación de chispas que destellan bajo las ranuras de ventilación, indica operación normal que no dañará su herramienta. Si el cable de alimentación se encuentra dañado deberá ser reemplazado por el fabricante, su agente de servicio o algún otro profesional igualmente cualificado para llevar a cabo dichas operaciones, con el fin de evitar riesgos.2.5A Multi-Herramienta Oscilatoria ES

APLICACIÓN ADVERTENCIA: los dientes de aserrado son sumamente filosos. No los toque durante la colocación y aplicación. Se deberá insertar o sujetar firmemente la pieza de trabajo antes de efectuar el corte. Imagen Descripción Aplicación Sierra Carburo de Vida Extendida Metal, clavos y tornillos endurecidos, azulejo, barra de refuerzo, tablero de refuerzo de cemento y otras aplicaciones de servicio pesado Vida Extendida Hoja de corte de extremo de Bi- metal Metal/Madera Madera, plástico, fibra de vidrio, clavos, metales no ferrosos, metales de hoja delgada, rellenos endurecidos. Cuchilla de corte final de precisión para madera Cortes rápidos en madera, plásticos Hoja de corte de extremo de madera Madera, plástico, yeso Hoja de sierra de segmento HSS Madera delgada, plástico, fibra de vidrio, metales no ferrosos, metales de hoja delgada, rellenos endurecidos, vidriado de ventanas. Lijado Paño de lijado perforado Madera, plástico, rellenos endurecidos. Paño tipo dedo de lijado Madera, plástico, rellenos endurecidos. Raspado Lima triangular de grano de carburo Madera, adhesivos endurecidos, laminados, mampostería. Raspador de carburo (en forma de barra) Madera, adhesivos endurecidos, laminados, mampostería. Eliminación de lechada Hoja de sierra de segmento de grano de carburo Lechada, cemento poroso, mampostería. Hoja de sierra de segmento de recubrimiento de diamante Alicatados de cerámica y piedra, tablones. Rascado Hoja raspadora rígida Pintura antigua, adhesivos endurecidos y calafateados, alfombra. Hoja raspadora flexible Selladores elásticos, pintura, residuos adhesivos y alfombras.2.5A Multi-Herramienta Oscilatoria ES

Le recomendamos que compre todos los accesorios en la tienda donde adquirió la herramienta. Consulte el empaque de los accesorios para obtener más detalles. El personal de la tienda también puede ayudarle y aconsejarle. NOTA: Durante el corte o aserrado, utilice un ligero movimiento de péndulo para permitir una adecuada extracción de astillas. La hoja de sierra posee una mayor duración si el desgaste de la misma se distribuye de forma uniforme. Para asegurar la distribución uniforme, afloje la cuchilla de la sierra u otro accesorio conforme aplique, gírelo y vuelva a apretarlo firmemente. Realice el lijado con un movimiento constante y una presión leve. La presión intensa no aumenta la velocidad de corte/extracción, sino que sólo provocará que el accesorio se desgaste más rápidamente.Copyright © 2018, Positec. All Rights Reserved. Copyright © 2018, Positec. Tous droits réservés. © Derechos reservados 2018, Positec. Todos los derechos reservados. AR01339301 www.worx.com
