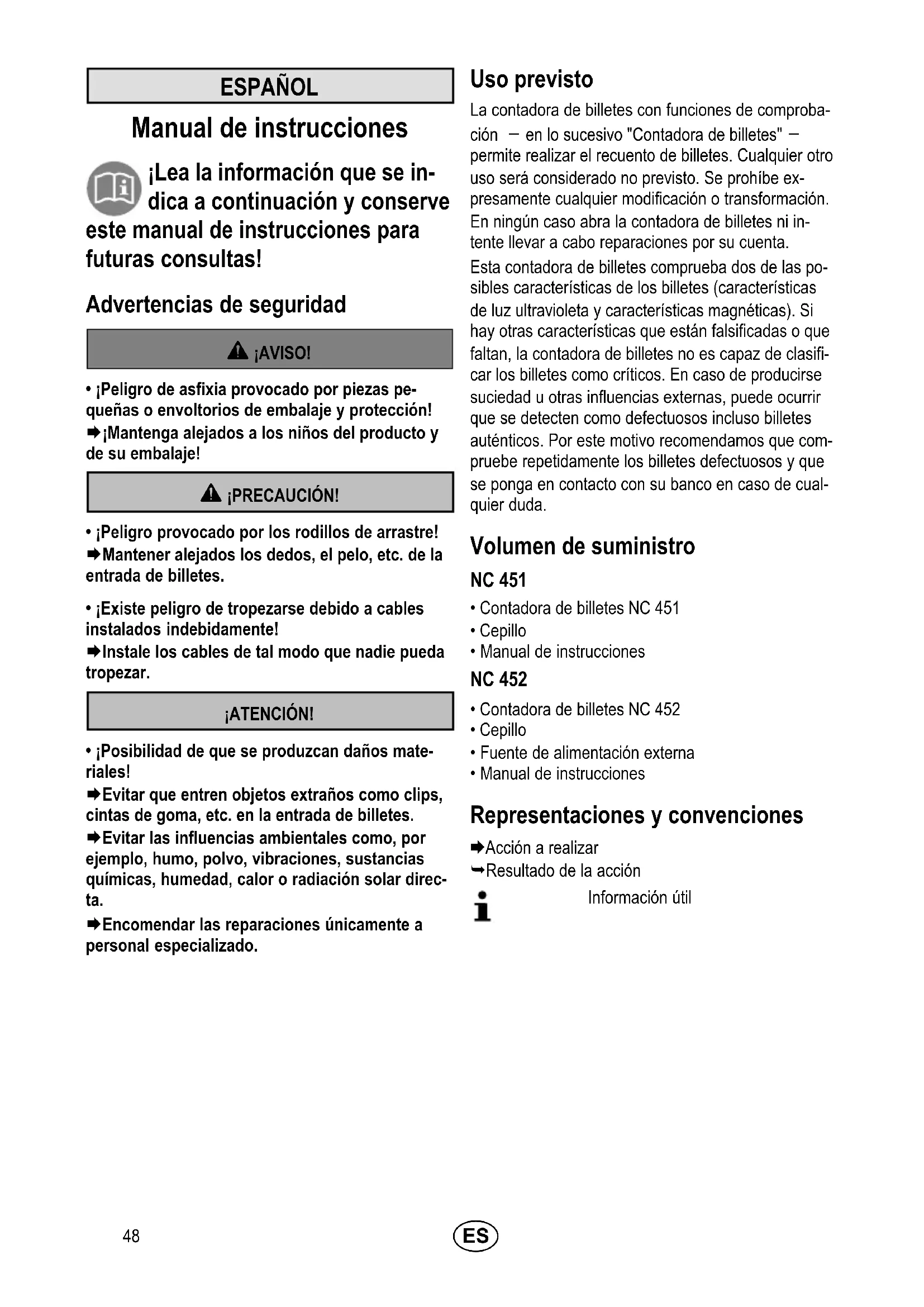

ESPAÑOL Manual de instrucciones ¡Lea la información que se in dica a continuación y conserve este manual de instrucciones para futuras consultas! Advertencias de seguridad ¡AVISO!

• ¡Peligro de asfixia provocado por piezas pe queñas o envoltorios de embalaje y protección! Æ ¡Mantenga alejados a los niños del producto y de su embalaje! ¡PRECAUCIÓN!

• ¡Peligro provocado por los rodillos de arrastre! Æ Mantener alejados los dedos, el pelo, etc. de la entrada de billetes.

• ¡Existe peligro de tropezarse debido a cables instalados indebidamente! Æ Instale los cables de tal modo que nadie pueda tropezar. ¡ATENCIÓN!

• ¡Posibilidad de que se produzcan daños mate riales! Æ Evitar que entren objetos extraños como clips, cintas de goma, etc. en la entrada de billetes. Æ Evitar las influencias ambientales como, por ejemplo, humo, polvo, vibraciones, sustancias químicas, humedad, calor o radiación solar direc ta. Æ Encomendar las reparaciones únicamente a personal especializado. Uso previsto La contadora de billetes con funciones de comproba ción – en lo sucesivo "Contadora de billetes" – permite realizar el recuento de billetes. Cualquier otro uso será considerado no previsto. Se prohíbe ex presamente cualquier modificación o transformación. En ningún caso abra la contadora de billetes ni in tente llevar a cabo reparaciones por su cuenta. Esta contadora de billetes comprueba dos de las po sibles características de los billetes (características de luz ultravioleta y características magnéticas). Si hay otras características que están falsificadas o que faltan, la contadora de billetes no es capaz de clasifi car los billetes como críticos. En caso de producirse suciedad u otras influencias externas, puede ocurrir que se detecten como defectuosos incluso billetes auténticos. Por este motivo recomendamos que com pruebe repetidamente los billetes defectuosos y que se ponga en contacto con su banco en caso de cual quier duda. Volumen de suministro NC 451

• Fuente de alimentación externa

• Manual de instrucciones Representaciones y convenciones Acción a realizar Resultado de la acción Información útil49

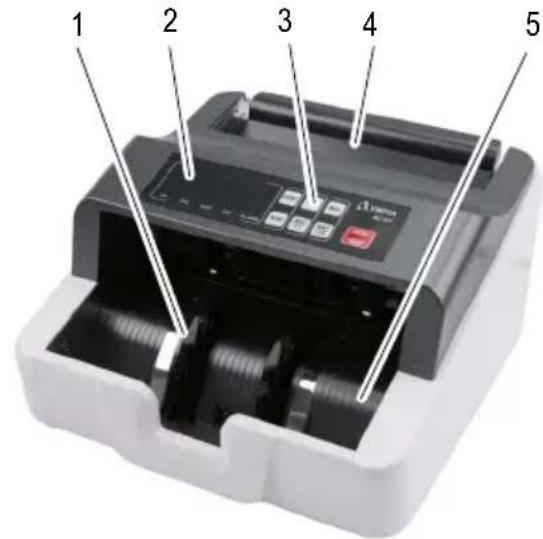

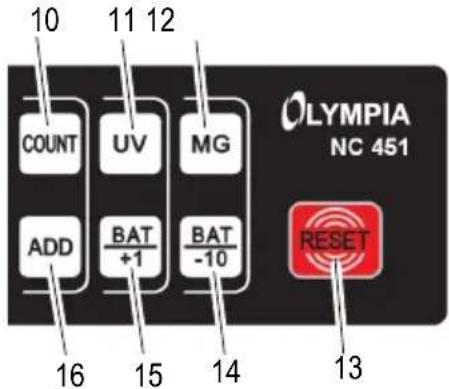

1 Rueda separadora 2 Pantalla (indicación izquierda y derecha) 3 Teclado 4 Bandeja de entrada 5 Bandeja de salida 6 NC 451 Clavija de alimentación NC 452 Conexión eléctrica para la fuente de alimentación externa (sin mostrar) 7 Tornillo de seguridad 8 Tornillo de ajuste 9 Interruptor de encendido/apagado Teclado La figura muestra el teclado [3] de la contadora de billetes.

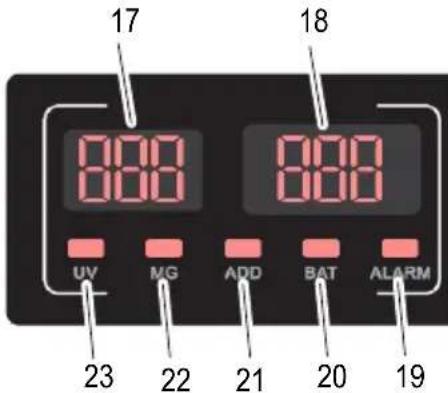

10 COUNT = Recuento sin activar/desactivar los sen sores 11 UV = Activar/desactivar la comprobación de luz ultravioleta 12 MG = Activar/desactivar la comprobación magnética 13 RESET = Borrar el resultado actual 14 BAT -10 = Función para hacer fajos (reducir la cantidad en 10) 15 BAT +1 = Función para hacer fajos (aumentar la cantidad en 1) 16 ADD = Activar/desactivar la función de sumar Pantalla La figura muestra la pantalla [2] durante el autodiagnóstico.

17 Resultado del recuento anterior o cantidad pre configurada para los fajos de billetes 18 Cantidad de billetes 19 ALARM = Fallo detectado 20 BAT = Hacer fajos activado 21 ADD = Sumar activado 22 MG = Sensor magnético activado 23 UV = Sensor de luz ultravioleta activado50

Manejo Conectar la contadora de billetes Si no utiliza la contadora de billetes durante un largo período de tiempo, desconéctela de la red. NC 451 Æ Conecte la clavija de alimentación [6] a una toma de corriente correctamente instalada. NC 452 Æ Conecte la fuente de alimentación externa a la conexión eléctrica [6] de la contadora de billetes. Æ Conecte la clavija de alimentación a una toma de corriente correctamente instalada. Encender y apagar la contadora de billetes La contadora de billetes se enciende y se apaga con un interruptor [9] ubicado en la parte trasera. Después de encender la contadora de billetes, esta lleva a cabo un autodiagnóstico. Durante el autodiag nóstico aparece 888 o 888 en los indicadores [17, 18]. Una vez finalizado el autodiagnóstico sin error, aparece X0en los indicadores [17, 18]. Si se detecta algún error, éste se muestra en el indi cador derecho [18] (ver la eliminación de fallos). Servicio por batería recargable NC 452 La contadora de billetes se puede utilizar indistin tamente con la red de corriente o una batería re cargable. La batería recargable debe cargarse por completo antes de la primera utilización en el servicio por ba tería recargable. Æ Conecte la fuente de alimentación externa a la conexión eléctrica [6] de la contadora de billetes. Æ Conecte la clavija de alimentación a una toma de corriente correctamente instalada. El tiempo de carga es de aproximadamente 8 horas. Æ Desconecte la fuente de alimentación externa de la conexión eléctrica [6] de la contadora de billetes después del proceso de carga. Æ Saque la clavija de alimentación de la caja de enchufe. ÊLa contadora de billetes permite un uso móvil.51

Comprobaciones Seleccionar las características de comproba ción Debe seleccionar las características (magnéticas y/o luz ultravioleta) que se deben verificar antes de intro ducir los billetes. Æ Pulse la tecla MG [12]. ÊEl sensor magnético para la detección de pinturas magnéticas se activa/desactiva. En la pantalla se visualiza MG [22]. Æ Pulse la tecla UV [11]. ÊEl sensor de luz ultravioleta para la detección de partes de luz ultravioleta se activa/desactiva. En la pantalla se visualiza UV [23]. Preparar los billetes Los mejores resultados se obtienen después de una fase de calentamiento de 3 minutos. Una intensa luz ambiental puede repercutir sobre el sensor y dar lugar a resultados erróneos. Preste atención a los siguientes puntos para evitar que se produzcan anomalías de funcionamiento.

Æ Compruebe el fajo de billetes antes de introducirlo en el aparato y retire los recortes de papel, los clips, las cintas de goma y los demás objetos extraños (fi gura A). Æ No introduzca billetes dañados (figura B). Æ Alise los billetes arrugados y doblados antes de introducirlos (figura C/D). Æ No introduzca billetes adheridos unos a otros en la contadora de billetes. Æ Separe los billetes entre sí hojeándolos. Introducir billetes

Æ Desplace los billetes del fajo de tal modo que el billete superior se encuentre un poco más abajo que el siguiente. Entonces coloque los billetes en la bandeja de entrada [4] (figura A). Alternativamente: Æ Introduzca el fajo de billetes verticalmente en la bandeja de entrada [4] y empuje el fajo de billetes hacia atrás de tal modo que los billetes se vayan desplazando unos contra otros (figura B). Ê El recuento se inicia automáticamente. Los billetes introducidos incorrectamente como en las figuras C y D provocan un recuento incorrecto o alguna función errónea. Como las características de seguridad se en cuentran a ambos lados de los billetes, debe realizar el recuento desde ambos lados para garan tizar que se detecten con seguridad los billetes críti cos

Funciones Æ Seleccione la función deseada. Contar Esta función permite comprobar la cantidad de bille tes y en función del ajuste de los sensores también la autenticidad. Durante el recuento se muestra la cantidad de los billetes en el indicador derecho [18]. El recuento continúa si se dejan los billetes contados en la bandeja de salida [5]. Si extraen los billetes con tados de la bandeja de salida [5] y se introduce un nuevo fajo de billetes en la bandeja de entrada, el recuento volverá a comenzar en X0. Æ Pulse la tecla COUNT [10]. Ê Los billetes se cuentan sin comprobación de ca racterísticas (UV, MG) y se van depositando en la bandeja de salida [5]. Sumar Esta función permite continuar el recuento incluso si se sacan los billetes contados de la bandeja de sali da [5] y a continuación se vuelven a colocar nuevos fajos de billetes en la bandeja de entrada [4]. Esta función es especialmente adecuada para grandes fajos de billetes o billetes usados o muy doblados. Se pueden contar sucesivamente fajos de billetes más pequeños. El recuento de los billetes continúa en la pantalla. Æ Pulse la tecla ADD [16]. Ê La función de sumar está activada o desactivada. En la pantalla se visualiza ADD [21]. Hacer fajos Con esta función, se detiene el recuento cuando se ha contado una cantidad preconfigurada de billetes. Si se extrae el fajo de billetes contados de la bandeja de salida [5], el indicador [18] cambia a X0 y pasa a contar el fajo siguiente. Æ Pulse la tecla BAT +1 [15] o BAT -10 [14]. ÊEn la pantalla se visualiza BAT [20]. En el indica dor izquierdo [17] aparece la cantidad preconfigurada

Æ Introduzca la cantidad deseada con las teclas BAT +1 [15] o BAT -10 [14]. La cantidad se puede aumentar en 1 con la tecla BAT +1 [15] y reducir en 10 con la tecla BAT -10 [14]. ÊLa cantidad introducida se muestra en el indicador izquierdo [17]. La contadora de billetes está prepara da para la función de hacer fajos. Pulse la tecla RESET [13] para desactivar la función.53

Eliminación de fallos Mensajes de error Los mensajes de error se muestran en el indicador derecho [18] en forma de un número de código. Una fuente de errores frecuentes son los senso res sucios (ver "Limpieza de los sensores"). Siga las instrucciones que figuran en la solución. N.º código Causa Solución E01 El sensor izquierdo para el recuento de billetes está sucio o dañado. Limpie el sensor. Si el error sigue apareciendo, tener en cuenta las indicaciones del capítulo "Garantía". E02 El sensor derecho para el recuento de billetes está sucio o dañado. E03 El disco codificador está dañado o sucio. E04 El sensor en la bandeja de entrada [4] está sucio o dañado. E05 El sensor de pila está dañado o sucio.

Los rodillos de arrastre [24] giran du rante más de 10 segundos pero no arrastran los billetes. Pulse la tecla RESET [13] y repita el recuento. Si el error sigue apareciendo, tener en cuenta las indicaciones del capítulo "Ajustar el apriete de la placa introductora".54

Mensajes de alarma Los mensajes de alarma se muestran en el indicador derecho [18] en forma de un número de código. En la pantalla se visualiza ALARM [19]. N.º código Causa Solución EE1 Se ha detectado un billete crítico. No hay proporciones ultravioletas en el billete o son insuficientes. Retire el billete crítico de la bandeja de salida [5]. Pulse la tecla RESET [13] para continuar con el recuento. EE2 Se ha detectado un billete crítico. No hay proporciones magnéticas en el billete o son insuficientes. EE4 Un billete se ha detectado como medio billete. Retire el billete crítico de la bandeja de salida [5] y compruebe los billetes con respecto a daños. Pulse la tecla RESET [13] para continuar con el recuento. El sensor izquierdo/derecho para el re cuento de billetes está sucio o dañado. Limpie el sensor. Si el error sigue apareciendo, tenga en cuenta las indicaciones del capítulo "Garantía". EE5 Billetes adheridos unos a otros detecta dos (double). Ajuste el apriete de la placa introductora. Compruebe si los billetes están adheridos unos a otros. Vuelva a iniciar el recuento. EE6 Se ha detectado un billete crítico. Partes magnéticas detectadas en posi ciones no habituales del billete. Retire el billete crítico de la bandeja de salida [5]. Pulse la tecla RESET [13] para continuar con el recuento. EE7 El billete se ha arrastrado en posición inclinada. Vuelva a colocar el billete en la bandeja de entra da [4]. Pulse la tecla RESET [13] para continuar con el recuento. EE9 La anchura del billete es de más de 85 mm. Retire el billete crítico de la bandeja de salida [5]. Pulse la tecla RESET [13] para continuar con el recuento. EEA Se han detectado billetes pegados (chain).55

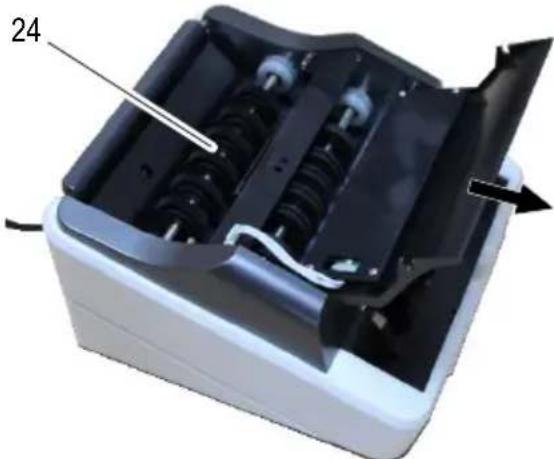

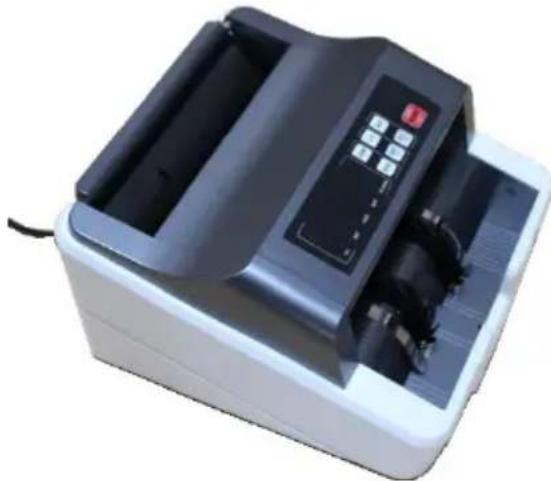

Mantenimiento Limpieza de los sensores Los billetes a menudo están sucios especialmente debido al polvo. La suciedad se va depositando en los sensores durante el recuento. Los sensores sucios son la causa más frecuente de la aparición de funciones erróneas. Limpie los sensores con el cepillo suministrado. Abra la contadora de billetes para limpiar los sensores. Los siguientes pasos explican cómo se debe abrir la con tadora de billetes. Æ Apague la contadora de billetes con el inter ruptor[9]. Æ Saque la clavija de alimentación [6] de la caja de enchufe. Æ Doble el teclado hacia delante.

24 Rodillos de arrastre Limpie los puntos de difícil acceso con aire a presión si fuera necesario. El aire a presión está disponible en el comercio en pequeñas latas. Æ Limpie los sensores con el cepillo suministrado. Æ Doble el teclado hacia atrás. Ajustar el apriete de la placa introductora La contadora de billetes está ajustada de fábrica de tal modo que los billetes se arrastren correctamente. Cambie el apriete de la placa introductora si los bille tes no son arrastrados correctamente. El tornillo de ajuste [8] para el apriete de la placa in troductora se encuentra en la parte trasera.

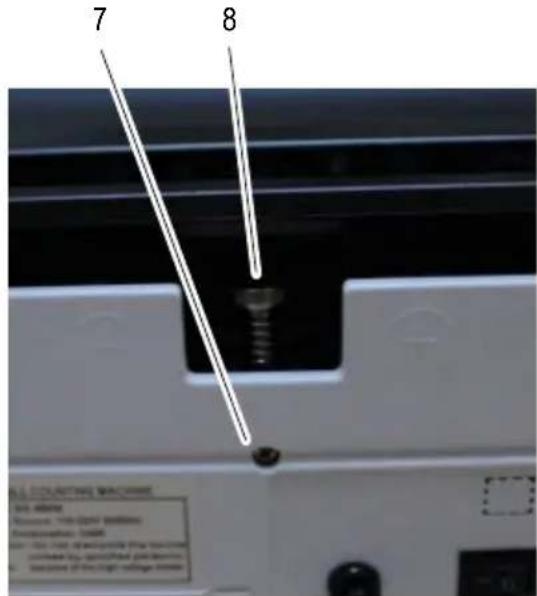

El tornillo de ajuste [8] está protegido por un tornillo de seguridad [7] contra cualquier desajuste acci dental. Æ Apague la contadora de billetes. Æ Saque la clavija de alimentación [6] de la caja de enchufe. Æ Suelte el tornillo de seguridad [7] con un destornil lador. Æ Ajuste el apriete de la placa introductora con el tornillo de ajuste [8] de tal modo que el billete pueda pasar debajo de los rodillos de arrastre aplicando una ligera fuerza. Æ Apriete el tornillo de seguridad [7] con un destornillador.56

Datos técnicos Modelo NC 451 / NC 452 Funciones Modo de recuento libre (sin comprobación de características) Arranque automático Función de hacer fajos, se pueden seleccionar hasta 100 billetes Función de sumar Comprobación Características de luz ultravioleta y características magnéticas Los sensores magnéticos y de luz ultravioleta se pueden apagar Capacidad de la bandeja de en trada y salida 100 billetes usados o 200 billetes nuevos Tamaño de los billetes que se pueden contar 50 mm × 110 mm hasta 85 mm × 180 mm Velocidad de recuento 1.000 billetes/minuto Alimentación eléctrica NC 451 NC 452

110 - 240 V (CA), 50/60 Hz, 40 W

Fuente de alimentación externa: tensión de entrada 110 - 240 V (CA), 50/60 Hz, tensión de salida 12,6 V (CC), 4 A Consumo de corriente 75 W Batería recargable integrada NC 451 NC 452

11,1 V (CC), 2600 mAh, 28,86 Wh Dimensiones 250 mm × 230 mm × 135 mm Peso 3,2 kg Advertencias de cuidado Æ Limpiar las superficies de la carcasa con un paño suave y libre de hilachas. Æ Limpie los sensores después de cada uso con el cepillo suministrado. Æ No utilizar detergentes ni disolventes. Eliminación Si desea eliminar el aparato, llévelo al punto de recogida del organismo de eliminación local (por ejemplo, al centro de reciclaje). Según la ley sobre aparatos eléctricos y electrónicos, los propietarios de aparatos antiguos están obligados a llevar los aparatos eléctricos y electrónicos anti guos a un punto de recogida clasificada de basuras. ¡El símbolo significa que en ningún caso debe tirar el aparato a la basura doméstica! Los materiales de embalaje se deben eliminar de forma correspondiente siguiendo las prescripciones locales. Garantía Estimado cliente: Nos alegramos de que usted se haya decidido por este aparato. En caso de un defecto devuelva el aparato junto con el justificante de compra y el embalaje original al lu gar donde lo ha adquirido.57
