Tipo de producto	Carcasa estanca para cámara digital
Marca	Panasonic
Modelo	LUMIX DMW-MCTZ5PP
Material	Policarbonato resistente a impactos
Dimensiones (L × A × P)	Aprox. 150 × 94 × 93 mm
Peso	Aprox. 434 g (sin accesorios)
Profundidad de resistencia al agua	40 m (130 pies)
Temperatura de uso	0 °C a 40 °C
Junta de estanqueidad	Junta tórica de caucho – reemplazar anualmente
Accesorios incluidos	Junta tórica, gel de sílice (1 g/5 piezas), tubo de grasa, correa, 2 pesos + tornillos de fijación, difusor
Modelos compatibles	DMC-TZ5, DMC-TZ15, DMC-TZ4, DMC-TZ11
Zapata para flash externo	Compatible con flash estroboscópico INON INCT
Función zoom	Palanca de zoom y botón E.ZOOM
Controles	Disparador, interruptor de encendido/apagado, rueda de selección de modo, botones de funcionamiento
Uso	Buceo submarino, fotos submarinas hasta 40 m
Mantenimiento	Limpieza con agua dulce después de cada uso, engrase de la junta
Reemplazo de junta tórica	Usar solo la grasa especificada, reemplazar si está dañada
Piezas de repuesto disponibles	Junta tórica (VMG1798), gel de sílice (VZG0371), grasa (VZG0372)
Seguridad	No usar en agua >40°C, verificar estanqueidad antes de cada inmersión

Preguntas frecuentes - LUMIX DMW-MCTZ5PP PANASONIC

¿Cuál es la profundidad máxima de uso de esta carcasa?

La carcasa está diseñada para un uso de hasta 40 metros (130 pies) de profundidad. No exceda este límite.

¿Cómo instalar la cámara en la carcasa?

Asegúrese de que el interruptor de la cámara esté en OFF. Abra el pestillo, inserte la cámara evitando golpear el anillo de protección. Coloque un gel de sílice nuevo, luego cierre el pestillo verificando que no haya cuerpos extraños atrapados. Realice una prueba de estanqueidad sumergiendo la carcasa durante 3 minutos.

¿Cómo mantener la junta tórica?

Retire la junta tórica, verifique que no haya suciedad ni daños. Limpie la ranura con un chorro de aire o un hisopo. Aplique una capa fina de grasa incluida (tamaño de un grano de arroz) con la punta del dedo. Vuelva a colocar la junta en su ranura sin torcerla.

¿Qué accesorios se incluyen con la carcasa?

La carcasa viene con: una junta tórica, gel de sílice (5 sobres de 1g), un tubo de grasa, una correa, dos pesos con tornillos de fijación y un difusor.

¿Qué modelos de cámaras son compatibles?

Los modelos compatibles son: DMC-TZ5, DMC-TZ15, DMC-TZ4 y DMC-TZ11 (a fecha de marzo de 2008). Consulte el manual para actualizaciones.

¿Puedo usar el flash bajo el agua?

Sí, pero el alcance del flash se reduce bajo el agua. Se recomienda usar un flash externo compatible a través de la zapata (INON INCT). Atención, el flash integrado puede estar parcialmente obstruido.

¿Qué hacer si entra agua en la carcasa?

Detenga inmediatamente el uso. Retire la cámara y quite la batería. Consulte a su distribuidor. No use la carcasa hasta que haya sido inspeccionada.

¿Cómo limpiar la carcasa después de una inmersión?

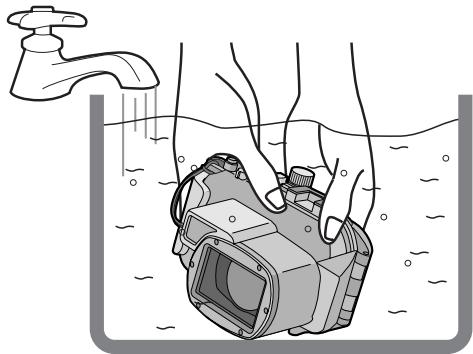

Después de usar, sumerja la carcasa (sin retirar la cámara) en agua dulce durante 30 minutos accionando todos los botones. Séquela con un paño suave, luego ábrala para retirar la cámara y la junta. Limpie el interior con un paño húmedo.

¿Con qué frecuencia reemplazar la junta tórica?

Se recomienda reemplazar la junta tórica cada año, incluso si parece en buen estado, ya que se desgasta con el tiempo. Reemplácela inmediatamente si hay rayones o deformaciones.

¿Puedo usar la carcasa sin formación en buceo?

No, el uso en buceo submarino requiere capacitación adecuada y certificación. Siga las instrucciones de seguridad y respete los procedimientos de descompresión.

MANUAL DE USUARIO LUMIX DMW-MCTZ5PP PANASONIC

Instrucciones de funcionamiento

Instrucciones de uso

Instrucciones de uso

Instrucciones de uso

Estuche marino

Estuche marino

Estuche marino

Modelo

N.º de modelo

DMW-MCTZ5

LUMIX

Antes del uso, lea completamente estas instrucciones.

Antes del uso 73 Accesorios 75 Manejo y cuidado 76 Componentes 78 ¿Qué es el anillo tórico? 79 Preparación: ajuste del anillo tórico 80 Preparación: control de la impermeabilidad del estuche 84 Preparación: unión de la cámara digital 85 Toma de imágenes 88 Consejos para tomar imágenes en el agua 89 Después del uso 89 Limpieza y almacenamiento 91 Precauciones para el uso 91 Especificaciones 93

• Este estuche marino ha sido diseñado para las cámaras digitales de Panasonic. Puede disfrutar de la toma de imágenes submarinas a una profundidad de hasta 40 m.
• En el caso de infiltración debida a escaso cuidado, Panasonic no se responsabiliza por los daños padecidos por cualquier producto (cámara digital, baterías, tarjeta, etc.) que quepa en este estuche, los costes fotográficos o cualquier otro gasto.
• Panasonic no proporciona ninguna compensación por accidentes que conduzcan a heridas o daños a la propiedad.
• Lea las instrucciones de funcionamiento de su cámara digital.
• Antes de unir la cámara digital, sumerja el estuche en el agua durante 3 horas o más para comprobar que no haya infiltración de agua.

Acerca del manejo del estuche

• Utilice el estuche con cuidado siguiendo las siguientes precauciones.
• Profundidad del agua: Hasta 40 m
• Temperatura ambiente: 0 °C a 40 °C
• No use el estuche en agua por encima de los 40 °C. El calor puede dañar el estuche o causar infiltración de agua.
• El estuche está hecho de policarbonato resistente al impacto, sin embargo ponga cuidado cuando lo va a usar. Él puede arañarse fácilmente cuando toma imágenes en lugares con escollos etc. y puede dañarse por el impacto de olas etc. Cuando viaja en coche, buque, avión, embale con esmero el estuche para evitar un impacto directo en el caso de que se caiga y no deje la cámara digital debajo del estuche. Sólo una cámara digital al estuche cuando la lleva por cortas distancias como la del aeropuerto al lugar del buceo (para transporte, no pueda volver a usar el material con el que fue embalado al momento de la compra).
• Cuando se embarca en un avión, el cambio de presión atmosférica podrá hacer expandir el interior del estuche causándole daño. Quite el anillo tórico antes de embarcarse en un avión.
• No deje la cámara digital en el estuche por largos periodos de tiempo bajo un coche, un barco, o bien expuesto a la luz directa del sol, etc. El estuche es un dispositivo estanco al aire, así que la temperatura dentro del estuche va a subir mucho y la cámara podrá dejar de funcionar correctamente. No deje que la temperatura dentro del estuche aumente demasiado.

■ Uso del estuche a altas o bajas temperaturas

• Si abre o cierra el estuche donde haya humedad o calor y luego va a un lugar frío o bien va a bucear, podrá tener lugar condensación dentro del estuche, empañar la superficie del cristal y dañar la cámara digital.
• Si de repente desplaza el estuche de un lugar, o agua, frío a uno caliente, podrá empañarse la superficie del cristal. Espere hasta que el estuche se acerque a la temperatura del aire antes de tomar las imágenes.

Acerca de la preparación

• No abra el estuche ni lo cierre donde sea posible que se rocíe con agua o donde pueda entrar arena en él. Le recomendamos que lo abra o lo cierre en casa.
• Reemplace la batería, la tarjeta, etc. y use la cámara digital en casa donde haya poca humedad.
• Si tiene que abrir o cerrar el estuche en lugares de buceo para reemplazar la batería o la tarjeta, ponga cuidado de seguir los pasos siguientes.
• Elija un lugar donde el estuche no pueda ser rociado con agua o entrar arena en su interior.
• Quite soplando las gotas de agua en el espacio entre la parte delantera y la trasera del estuche y en la hebilla. Saque enteramente las gotas que quedan de agua con un trapo seco.
• Seque enteramente cualquier gota de agua de su cuerpo o ropa.
• Ponga cuidado en el agua que pueda caer de las mangas de su traje térmico.
• No toque la cámara digital si sus manos están mojadas de agua del mar. Moje una toalla con agua fresca y la coloque en una bolsa de poliéster de antemano. Emplee esta toalla para sacar las gotas de agua o arena de su mano o cuerpo.
• Este estuche no absorbe los golpes. Si colocan un objeto pesado encima del estuche o lo golpean, la cámara digital podría dañarse. Tenga cuidado cuando use el estuche.

Cuando abra el paquete, asegúrese de que estén incluidos tanto el estuche como todos los accesorios y de que no hayan sufrido daños durante la distribución o el transporte. En caso de encontrar algo inusual, contacte a su distribuidor antes de usar el estuche.

No utilice ningún accesorio salvo los detallados a continuación.

	Anillo tórico VMG1798		Silicagel (Desecante) (1 g/5 piezas) VZG0371
	Grasa (para el anillo tórico) VZG0372		Correa de mano VFC4190

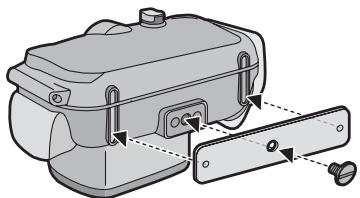

	Pesos (2), Tornillo de unión de los pesos VXA8446
	Difusor VYK2D90 • Puede quitar este difusor cuando no lo utilizes. Remisión	Unión Alinee lamarca de la parte trasera del estuche y unalo.

• No coloque el estuche donde pueda caerse.
• Si el estuche se cae sobre su cabeza o pie, podría herirlo y causar un funcionamiento defectuoso del estuche.
• Nunca modifique el estuche.
• Si se filtra agua dentro de la cámara debido a que el estuche fue modificado, la cámara digital podría dañarse sin posibilidad de reparación.
• Si sigue utilizando la cámara digital después de que se haya filtrado agua en ella, podría incendiarse.
• No utilice el estuche para el buceo sin el adiestramiento adecuado.
• El estuche tendría que ser utilizado en el buceo sólo si usted tiene la entrega y las certificaciones adecuadas para este deporte.
• Nunca deje el estuche, la grasa, el silicagel o el anillo tórico al alcance de los niños.
• Si el estuche agarra cualquier parte del cuerpo del niño, puede causarle heridas.
• Los niños podrán por casualidad tragarse la grasa, el silicagel y el anillo tórico.
• Llame de inmediato a un médico por si duda que el niño pueda haberse tragado la grasa, el silicagel o el anillo tórico.
• Ésta podría envolverse alrededor de su cuello causándole sofocación u otra seria herida.
• Limpie toda grasa de sus manos.
• Con sus manos untadas de grasa no frote su boca ni sus ojos.
• Por si se filtra agua en el estuche, deben de usarlo de inmediato.
• Eso pueda causar una descarga eléctrica, una quemadura o un incendio.
• Llame a su comerciante.
• Si ocurre algo anómalo cuando está utilizando el estuche sumergido en el agua, cuando suba siga todos los procedimientos necesarios y líneas de guía para la descompresión.
• Si sube demasiado rápido, pueda contraer la enfermedad del buzo.
• Si del estuche sale humo o calor anómalo, olor o sonido, deje de usarlo de inmediato.
• Eso puede causar una descarga eléctrica, una quemadura o un incendio.
• Saque la cámara digital del estuche y, de inmediato, quite la batería de la cámara digital.
• Llame a su comerciante.
• Tenga cuidado cuando abra el estuche después de una infiltración de agua.
• El agua penetrada podría hacerlo volcar o podría volcar el estuche trasero.
• No deje el estuche donde haya una alta temperatura.
• La temperatura bajo el estuche aumenta mucho, sobre todo cuando este está expuesto a la luz directa del sol en una playa, un buque, etc., o bien cuando se deja en un coche sin aire durante el verano. El calor puede dañar el estuche o sus piezas internas.
• Si al estuche está unida una cámara digital, también esta podría salir dañada.
• Si utiliza la cámara digital unida cuando la temperatura bajo el estuche es demasiado alta, esto podría causar una infiltración, un cortocircuito o una falta de aislamiento y de ese modo originar un incendio o un funcionamiento defectuoso.
• No maneje la cámara digital o la batería con las manos mojadas.
• Eso podría causar una descarga eléctrica o un funcionamiento defectuoso.

Cuando se sacan imágenes con el flash

• Cuando toma imágenes usando el flash, lo que sale de las imágenes podría resultar viñeteado o bien la imagen podría no alumbrarse uniformemente.
• Cuando toma imágenes con el flash, el rango disponible de este último es menos bajo de la superficie del agua que estando en tierra.

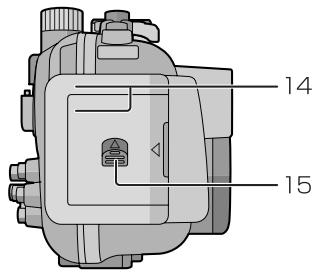

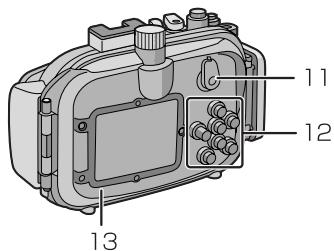

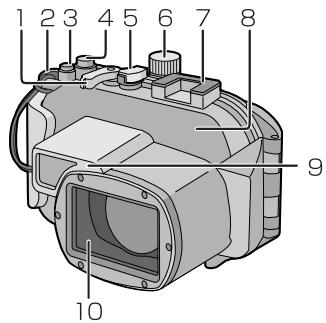

1. Palanca del zoom
2. Ojal de la correa (para unir la correa de mano suministrada y el difusor)

1. Botón [E.ZOOM]
2. Botón del obturador
3. Interruptor ON/OFF
4. Disco del modo
5. Zapata de montaje para INON Inc., strobe externo*1
6. Estuche delantero
7. Difusor (suministrado)
8. Cristal delantero
9. Interruptor selector [REC]/[REPR.]
10. Sección de funcionamiento de los botones (Lea las instrucciones de funcionamiento de la cámara web digital para obtener detalles acerca de cada botón de funcionamiento.*2)
11. Estuche trasero
12. Hebilla
13. Palanca para soltar el bloqueo

1 Esta es una zapata de montaje dedicada al flash externo fabricado por INON Inc. Pregunte a INON Inc. sobre el flash compatible. http://www.inon.co.jp/INON_WORLD_body.html 2 Según la cámara digital que se esté utilizando, las indicaciones de los botones en el estuche marino pueden ser un poco diferentes. Para el uso, siga las instrucciones de los botones en la cámara digital.

• El anillo tórico es una junta hermética realizada para cámaras, relojes submarinos y otros dispositivos de buceo.
• El anillo tórico mantiene la impermeabilidad del estuche cerrando la holgura entre su parte trasera y la delantera.

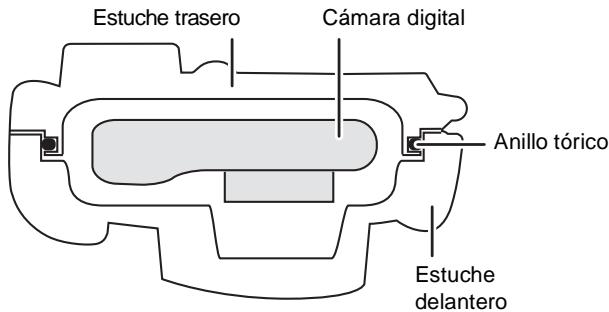

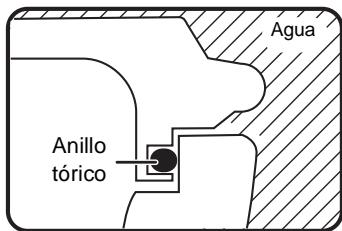

Cómo el anillo tórico mantiene la impermeabilidad del estuche

La goma toca también los lados del estuche volviéndolo impermeable e impidiendo al agua infiltrarse a través de la holgura.

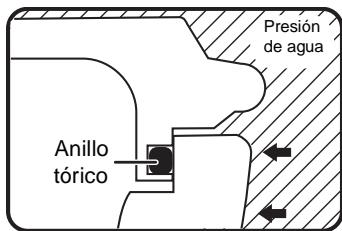

Cuando el anillo tórico está prensado por la presión del agua, la superficie del mismo anillo se expande yendo a proporcionar al estuche un cierre más fuerte.

El anillo tórico impide la infiltración del agua por su contacto uniforme con los lados del estuche. Por lo tanto, es muy importante poner mucho cuidado en dicho anillo. Un cuidado inadecuado del anillo tórico podría causar infiltraciones de agua.

Tenga cuidado de poner el anillo tórico antes de unir una cámara digital. Limpie a fondo y seque sus manos antes de manejar el anillo tórico. Coloque dicho anillo en un lugar donde no haya arena ni polvo.

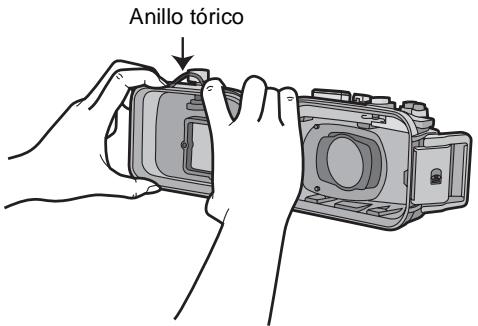

1 Afloje el anillo tórico con sus dedos para quitarlo.

• Afloje parte del anillo tórico con la punta de dos dedos, luego levante la parte aflojada. Tenga cuidado de no arañar dicho anillo con las uñas.

■ Nota

• No utilice un objeto puntiagudo para quitar el anillo tórico ya que eso podría arañarlo.

2 Controle el anillo tórico.

• Compruebe que en el anillo tórico no haya suciedad, arena, pelo, polvo, cristales de sal, hilas o grasa vieja. En el caso de que los encontrara, séquelos con un trapo blanco y seco.

Suciedad

Arena

Pelo

Polvo

Sal

Hilas

• Podría haber suciedad en el anillo tórico que no pueda verse. Compruebe si hay suciedad frotando con su dedo encima del anillo tórico.
• Tenga cuidado de no dejar fibras del trapo seco en el anillo tórico cuando lo vaya a limpiar.
• Compruebe que el anillo no está desgarrado, torcido, apretado, deshilachado o arañado y que no tenga arena pegada encima. En estos casos reemplace el anillo tórico.

Hendedura

Distorsión

Aplastamiento

Peladura

Arañazo

Arena pegada

3 Controle la ranura del anillo tórico.

• Granos de arena o cristales de sal endurecidos pueden entrar en la ranura del anillo tórico. Séquelos con un chorro de aire o un estropajo de algodón. Si usa un estropajo de algodón, tenga cuidado de no dejar ninguna de sus fibras en la ranura de dicho anillo.

4 Controle el bajo opuesto del anillo tórico de la misma forma. 5 Aplique la grasa (suministrada).

• Con la punta de su dedo aplique uniformemente en el anillo tórico grasa (suministrada) que tenga un tamaño de un grano de arroz.
• Suciedad o polvo se pegarán al anillo tórico si aplica demasiada grasa.
• Sólo utilice la grasa especificada. Si usa grasa de otro tipo, puede dañarse la superficie del anillo tórico causando infiltración de agua.
• No aplique la grasa usando papel o un trapo ya que las fibras de estos podrían pegarse al anillo tórico.

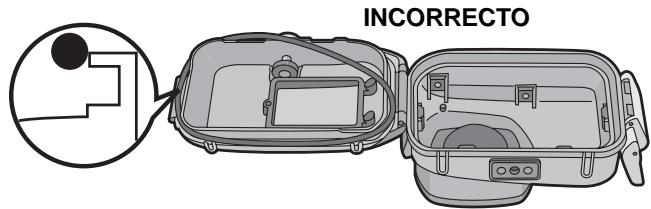

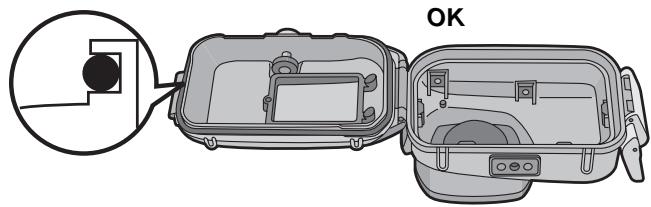

6 Ponga el anillo tórico de manera uniforme bajo la respectiva ranura.

Compruebe lo siguiente:

• No haya suciedad pegada al anillo tórico.
• El anillo tórico no salga.
• El anillo tórico no está torcido.
• El anillo tórico no está extendido demasiado.

7 Controle el anillo tórico una última vez.

Compruebe lo siguiente una vez más:

• No haya suciedad pegada al anillo tórico.
• El anillo tórico no salga.
• El anillo tórico no está torcido.
• No haya ningún arañazo ni partes apretadas en el anillo tórico.

Saque a fondo toda grasa de sus manos con un trapo seco y luego límpielas con agua.

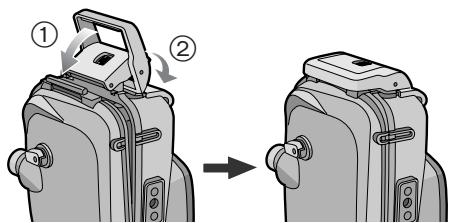

8 Cierre la hebilla.

• Compruebe que ningún material extraño está pegado a la superficie externa del anillo tórico y de la hebilla en el estuche delantero cuando lo cierre.

Notas

• Para mantener el estuche enteramente estanco al aire, no arañe la superficie del anillo tórico que va a tocar los lados del estuche.
• Nunca utilice un anillo tórico que haya sido arañado o dañado por la suciedad, etc. Eso causará infiltración de agua.
• Cada vez que utilice el estuche, quite el anillo tórico y compruebe que no haya suciedad, arena, pelo u otro material extraño en la ranura del anillo tórico y, luego, aplique una ligera capa de grasa (suministrada). Si aplica demasiada grasa, podrían pegarse a dicho anillo suciedad y polvo causando infiltración de agua.
• Tenga cuidado de llevar consigo un anillo tórico de repuesto en caso de que se dañase o arañase el que está usando.

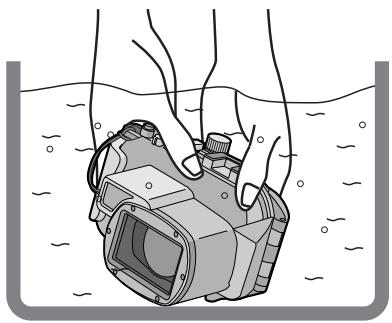

Después de colocar el anillo tórico, compruebe que no haya infiltración de agua bajo el estuche sumergiendo este último en un tanque de agua, una bañera, etc. durante alrededor de 3 horas antes de unirlo a la cámara digital.

• No use el estuche en agua por encima de los 40°C. El calor puede dañar el estuche o causar infiltración de agua.

Realice la misma prueba después de unir la cámara digital al estuche. (P85)

Notas

• Compruebe que ningún material extraño está pegado a la superficie externa del anillo tórico y de la hebilla en el estuche delantero antes de cerrarlo.
• Si el agua se filtra en el estuche cuando lo está usando y la cámara digital está sumergida en el agua, quite de inmediato la batería. El gas de hidrógeno podría incendiarse o causar una explosión si hay un fuego cerca.
• Si bucea rápidamente mientras mantiene el estuche o lo tira desde un buque al mar, podría ocurrir infiltración de agua debido a la alta presión. Eso no es un funcionamiento defectuoso, sin embargo, siempre bucee lentamente.
• El estuche está diseñado para que pueda ser usado a una profundidad de hasta 40 m. Si bucea a una profundidad mayor de 40 m, parte del estuche podría dañarse irreparablemente.
• Cuando cierre el estuche, ponga cuidado en que no sea agarrado ningún material extraño entre el anillo tórico y su ranura; incluso un pelo o grano de arena podría causar infiltración de agua.

Compruebe que el interruptor ON/OFF de la cámara y el estuche esté ajustado en [OFF] y el interruptor selector [REC]/[REPR.] esté ajustado en [O].

1 Empuje hacia arriba ② con su dedo, y haga deslizar ① para abrir la hebilla.

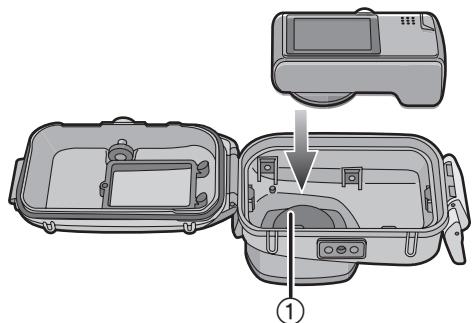

2 Una la cámara digital al estuche.

• Tenga cuidado de no agarrar la espira de sombra ①.

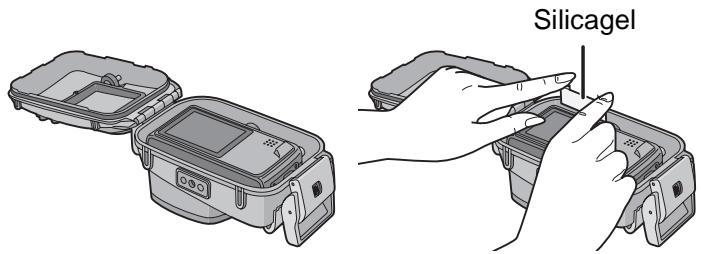

3 Inserte el silicagel (suministrado).

• Siempre utilice silicagel nuevo.

• Cuando inserte el silicagel, dóblelo como se muestra en la figura abajo, luego insértelo lo más allá que sea posible. Si cierra el estuche con el silicagel no insertado enteramente, este será agarrado en el anillo tórico causando infiltración de agua.

• Si la temperatura del aire es alta y la del agua es baja, puede tener lugar condensación debajo del estuche. Para impedir la condensación, asegúrese de que el silicagel (suministrado) no vaya a tocar el objetivo de la cámara digital. Para evitar que se forme neblina en el estuche, inserte el silicagel cerca de 1 a 2 horas antes de utilizar el estuche.

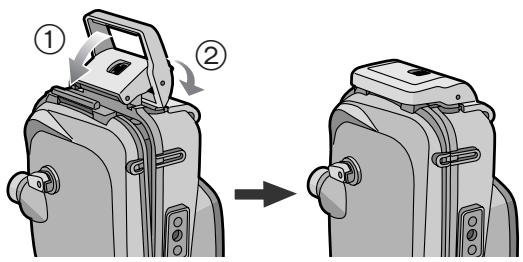

4 Cierre la hebilla.

Compruebe que la hebilla esté cerrada firmemente. No inserte la correa, etc., en la hebilla.

5 Después de unir la cámara digital, compruebe una vez más que no haya infiltración de agua en el estuche. (P84)

Notas

• Compruebe una o más veces que el anillo tórico está aplicado de manera uniforme bajo el control.
• Evite abrir o cerrar el estuche donde haya mucha arena o polvo, en lugares húmedos o mojados.
• Si ocurre un repentino cambio de temperatura, puede tener lugar condensación bajo el estuche.
• Si un protector o aceite solar se pega al estuche, séquelo de inmediato con agua tibia para evitar que se reduzca su impermeabilidad o se descolore.

Unión de los pesos

Acerca del uso de los pesos

Cuando usa el estuche marino, una los pesos hasta lograr la flotabilidad deseada.

Úselos como sea necesario.

Consulte lo siguiente por lo que respecta a la flotabilidad submarina.

① Si solo utiliza la cámara digital y el estuche marino: Ellos flotan lentamente en el agua dulce o el agua del mar (Más flotabilidad). ② Si solo utiliza la cámara digital, el estuche marino y 1 peso: Ellos flotan aún más lentamente en el agua dulce o el agua del mar que ① (Más flotabilidad). ③ Si solo utiliza la cámara digital, el estuche marino y 2 pesos: Ellos se hunden lentamente en el agua dulce o el agua del mar (Menos flotabilidad).

Cómo unir los pesos

Si utiliza 1 peso, alinee la parte saliente del peso con el receptáculo en el estuche marino, y utilice el tornillo suministrado para unirlo. Si utiliza 2 pesos, alinee la parte saliente del segundo peso con la parte dentada del primero de forma que los pesos no se superpongan, y únalos al receptáculo del trípode.

■ Nota

• Para evitar la herrumbre, quite los pesos tras el uso, elimine todo indicio de sal y almacénelos.

■ Antes de sacar imágenes estando sumergidos en el agua, compruebe lo siguiente antes de bucear.

• ¿Queda bastante energía en la batería?
• ¿Queda bastante memoria en la tarjeta?
• ¿El anillo tórico está aplicado de forma uniforme dentro de su ranura?
• ¿Ha comprobado que no haya infiltración de agua en el estuche?
• ¿La hebilla está cerrada firmemente?

Sacar imágenes

1 Encienda la cámara.

Pulse ① para sostener el bloqueo, y ajuste a [ON].

2 Visualice el menú del modo de escena y ajuste a [SUBMARINO].

• Lea las instrucciones de funcionamiento de la cámara digital para más detalles.

3 Dirija el área AF en el monitor LCD hacia el sujeto que quiere enfocar.

4 Pulse ◀ (⊙/AF-L) para enfocar.

Vuelva a pulsar ◀ (AF-L) para cancelar.

5 Pulse a tope el botón del obturador para tomar la imagen.

Notas

• Antes de unir la cámara al estuche, le recomendamos que ajuste de nuevo el reloj. (Lea las instrucciones de funcionamiento de la cámara digital para más detalles.)
• Si hay gotas de agua o suciedad pegadas en el cristal delantero, podrá no ser posible enfocar correctamente. Tenga cuidado de limpiar el cristal antes de tomar las imágenes.

Cuando la imagen es demasiado azulada en el agua

① Pulse muchas veces ▲（）hasta que aparezca [^±] ② Pulse (AF-L)/ (4) para ajustar el balance del blanco. ③ Pulse [MENU/SET] para terminar.

• Para terminar puede también pulsar a mitad el botón del obturador.

Elija la mejor imagen

Ajuste el flash a [O].

Uso de la dirección del bracketing automático (Para modelos que tienen dicha función)

• Cada vez que pulsa el botón del obturador, se graban automáticamente 3 imágenes con diferente exposición. Entre las 3 puede elegir la imagen deseada. De el modo de ráfaga
• Cuando toma imágenes de un sujeto que se mueve rápido (un pez payaso etc.), puede seleccionar su imagen favorita después de tomar las imágenes con el modo de ráfaga.

■ Nota

• Para más información, lea las instrucciones de funcionamiento sobre la cámara web digital.

Después del uso

Después de terminar la toma de las imágenes, siga los pasos a continuación.

1. Sumerja el estuche en agua fresca durante 30 minutos o más sin quitar la cámara digital para sacar los cristales de sal, etc.

• Pulse todos los botones de operación, etc., en el estuche para sacar toda el agua del mar. En el caso de que de los botones no se saquen los cristales de sal, etc., ellos se endurecerán y los botones dejarán de ser operables.
• No limpie el estuche con agua de chorro rápido o presurizada, etc., ya que eso podría causar infiltración de agua.

2. Saque el agua con un trapo seco que no tenga cristales de sal pegados en él y, bajo, seque enteramente el estuche.

• No seque el estuche exponiéndolo a la luz directa del sol. Eso podrá decolorar o dañar el estuche o acelerar el deterioro del anillo tórico.

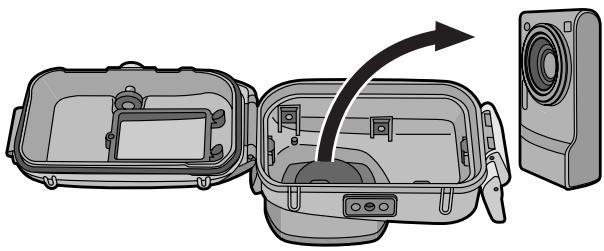

3. Abra la parte trasera del estuche para quitar la cámara digital.

4. Quite el anillo tórico del estuche y compruebe que no haya suciedad, etc., en su ranura.

5. Compruebe que no haya arañazos, etc., en el anillo tórico antes de aplicar la grasa.

Notas

Tenga cuidado cuando va a quitar la cámara digital del estuche de manera que no se moje.

• Quite la cámara con las manos limpias. (Lave sus manos con agua fresca y séquelas enteramente.)
• Seque el agua que sale de las mangas de su traje térmico.
• Cuando el tiempo o el mar es muy malo, elija un lugar donde la cámara digital no se moje como, por ejemplo, en casa o donde haya un techo encima.

1. Lave la parte externa del estuche con agua.

• Lave la parte externa del estuche hasta que esté limpia. (P89)
• Tenga cuidado de cerrar el estuche y lave solo con agua su parte externa.
• Saque toda la suciedad del estuche con un trapo mojado y blando.

Notas

• No lave el estuche con agua a alta presión, ya que eso podría causar infiltración de agua. Quite la cámara digital antes de lavar el estuche con agua.
• No deje la cámara digital en el interior del estuche cuando vaya a almacenarla.
• Almacene el estuche en un lugar frío y bien ventilado.

Precauciones para el uso

■ Manejo del anillo tórico

• No utilice alcohol, diluyente o un agente químico para limpiar el anillo tórico. Eso causará daño o deterioro al anillo tórico.
• Si no utiliza el estuche durante un largo periodo de tiempo, quite el anillo tórico de su ranura, aplíquele una ligera capa de grasa (suministrada), métalo en una bolsa limpia de poliéster y, luego, almacénelo en un lugar frío y oscuro para evitar dañar su superficie. Cuando vuelva a usarlo, verifique con esmero que no esté arañado ni roto.
• Sólo utilice la grasa especificada. Si usa grasa de otro género, podría dañarse la superficie del anillo tórico causando infiltración de agua.
• El anillo tórico toca los lados del estuche volviendo este último impermeable. No golpee, haga entrar material extraño (suciedad, arena, aceite, etc.) ni arañe el anillo tórico ni los lados del estuche.
• Use las puntas de sus dedos para quitar el anillo tórico. No utilice objetos puntiagudos, ya que eso podría arañar el anillo tórico.
• Después de quitar el anillo tórico de la parte trasera del estuche, sáquele toda la suciedad, arena, aceite u otro material extraño. Limpie también la ranura del anillo tórico y los lados internos de la parte delantera del estuche que toca el anillo tórico.
• Nunca utilice un anillo tórico que haya sido arañado o dañado por la suciedad, etc. Eso causará infiltración de agua. Reemplácelo con uno nuevo.
• Después de reemplazar el anillo tórico, si no va a usar el estuche durante un largo periodo de tiempo o si abre el estuche para unir la cámara, reemplazar la batería, etc., asegúrese a fondo de que el anillo tórico no esté arañado ni roto. Luego cierre el estuche y asegúrese de que no haya infiltración de agua sumergiéndolo en un tanque de agua, bañera, etc., durante más o menos 3 horas. (P84)
• Los anillos tóricos son productos consumibles. Sin embargo, su duración depende de cómo se mantengan, de cuánto se utilicen y de sus condiciones de almacenamiento. Le recomendamos reemplazarlos cada año, a menos que no vea ningún arañazo.

Acerca del mantenimiento

• No utilice los productos químicos a continuación para la limpieza, antioxidante, antiempañante o reparación. El usarlos directa o indirectamente (por aspersión química, etc.) en el estuche puede producir grietas si se somete a alta presión.

Productos químicos prohibidos	Cuidado
Disolventes orgánicos voláttiles/Agentes químicos para limpieza	No limpie el estuche con disolventes orgánicos voláttiles como el alcohol, la gasolina o un diluyente y agentes químicos para limpieza. Límpielo con agua fria o tibia.
Anticorrosivos	No utilise anticorrosivos ya que las partes metálica está hechas de acero inoxidable o bronce. Límpielo con agua fresca.
Agentes antiempañantes	No utilise agentes antiempañantes a la vente. Tenga cuidado de usar el silicagel indicado en estas instrucciones de funcionaimiento.
Adhesivos	No utilise adhesivos para reparar. En el caso de que su estuche necesitase ser reparado,统计数据 a su经商ciente.

• Si la grasa se pega a la cámara digital, séquela con un trapo blando y seco.
• Cuando limpie el interior del estuche, solo hágalo utilizando un trapo blando y seco. Limpie el interior del cristal delantero con un trapo blando y seco antes y después del uso para que el cristal se mantenga claro.

Acerca del almacenamiento y de la inspección después del uso

• Siempre saque la cámara digital fuera del estuche.
• Ponga cuidado en que no haya suciedad ni polvo pegados en el anillo tórico.
• Seque a fondo el estuche a temperatura ambiente, luego almacénelo en un lugar oscuro.
• Le recomendamos que inspeccione el estuche después de 3 años desde la compra. Esta inspección conlleva el desmontaje y la limpieza del estuche, comprobando todas las piezas y reparándolas si fuese necesario, y controlando la impermeabilidad del estuche usando el mismo equipo de ensayo hidrostático que se usó para controlar la impermeabilidad antes de la compra. Todos los costes de transporte están a cargo del cliente.
• No desmonte ninguna pieza ni utilice accesorios que no estén especificados en estas instrucciones de mantenimiento ni modifique el estuche. Si el estuche no funciona correctamente, llame a su comerciante.

Especificaciones

Modelo compatible:	DMC-TZ5/DMC-TZ15/DMC-TZ4/DMC-TZ11 (A partir de marzo de 2008*)
Peso:	Aproximamente 434 g
Dimensiones:	Aproximamente 150 mm (W)×94 mm (H)×93 mm (D) (excluyendo las partes salientes)
Material:	Policarbonato
Sistema impermeable:	Cierre de anillo tórico
Profundidad de resistencia al agua:	40 m

• Se refiere a las instrucciones de funcionamiento, catálogo, sitio web, etc. de la cámara web digital para obtener la última información sobre los modelos que pueda usar.

Índice
