BEDIENUNGSANLEITUNG LUMIX DMW-MCTZ5PP PANASONIC

Bitte lessen Sie diese Bedienungsanleitung vor der Inbetriebnahme des

Gerätes vollständig durch.

Vor der Verwendung 49

Zubehor 51

Handhabung und Pflege 52

Bauteile 54

WasistderO-Ring? 55

Vorbereitung -Einsetzen des O-Rings- 56

Vorbereitung -Kontrollieren, dass das Gehäuse wasserdicht ist- 60

Vorbereitung -Anbringen der Digitalkamera- 61

Aufnahme von Bildern 64

Tipps zur Aufnahme von Bildern im Wasser 65

Nach Gebrauch 66

Reinigung und Aufbewährung 68

Vorsichtshinweise 69

Spezifikationen 71

• Dieses Unterwassergehäuse wurde für die Digitalk cameras von Panasonic. Sie können bis zu einer Wassertiefe von 40 m Spaß an Unterwasseraufnahmen haben.
• Beim Eindringen von Wasser aufgrund Nachlüssigkeit haftet Panasonic in keiner Weise für Schäden an jeglichen im Gehäuse enthaltenen Produkten (Digitalkamera, Batterien, Karte, etc.), Kosten für Fotografien oder sonstige Aufwendungen.
• Panasonic leistet außer dem keinen Schadenersatz für Unfälle, die zu Verletzungen oder Sachschaden führen.
• Lesen Sie dazu die Bedienungsanleitung zu ihrer Digitalkamera.
• Bevor Sie die Digitalkamera anbringen, das Gehäuse ca. 3 Minuten oder länger in Wasser tauchen, um zu überprüfen, ob kein Wasser eindringt.

■ Zum Umgang mit diesen Gehäuse

• Verwendung unter den folgenden Bedingungen:

• Wassertiefe: Bis zu 40 m

• Umgebungstemperatur: 0^ C bis 40^ C

• Das Gehäuse nicht in Wasser mit einer Temperatur über 40^ verwenden. Die Wärme kann das Gehäuse beschädigen oder zum Eindringen von Wasser führen.

• Das Gehäuse besteht aus stoßfestem Polykarbonat. Seien Sie jedoch bei der Benutzung vorsichtig, das es leicht zerkratzt, wenn Bilder an felsigen Stellen, etc. aufgenommen werden und kann durch Stöße wie durch Herunterfallen o.a. beschädigt werden. Bei Reisen im Auto, Schiff, Zug oder Flugzeug, das Gehäuse gut verpacken, um jegliche direkte Stöße zu vermeiden, falls es herunterfallen sollen und setzen Sie die Digitalkamera nicht im Gehäuse. Die Digitalkamera nur im Gehäuse anbringen, wenn Sie diese eine kurze Strecke lang, wie z.B. vom Flughafen zum Tauchort transportieren. (Das Verpackungsmaterial aus dem Kauf des Gehäuses kann nicht zum Transportieren verwendet werden.)
• Beim Besteigen eines Flugzeugs kann der Wechsel des atmosphärischen Druck zur Ausdehnung des Gehäuses führen und dadurch zu Beschädigungen. Entfern den O-Ring, bevor Sie ein FlugzeugBESTEIGEN.
• Lassen Sie die Digitalkamera nicht länger Zeit in einem Auto, auf einem Schiff oder direkter Sonneneinstrahlung ausgesetzt. Das Gehäuse ist eine luftdiche Vorrichtung, davon wird die Temperatur darin sehr hoch und es kann zu Funktionsstörungen der Digitalkamera kommt. Lassen Sie die Temperatur im Gehäuse nicht zu hoch werden.

■ Verwendung des Gehäuses bei hohen oder niedrigen Temperaturen

• Wenn Sie das Gehäuse an feuchten oder freißen Orten öffnen und dann an einen kühlen Ort oder unter Wasser bringen, kann es im Inneren des Gehäuses zu Kondensationkommen, die Glasfläche sich truben und die Digitalkamera beschädigt werden.
• Wenn Sie das Gehäuse plötzlich von einem kalten Ort oder kaltem Wasser an einen warmen Ort bringen, kann die Oberfläche sich trüben. Warten Sie mit dem Aufnahmen von Bildern, bis sich das Gehäuse der Lufttemperatur angepasst hat.

Zur Vorbereitung

• Öffnen oder schließen Sie das Gehäuse nicht, wo es Wasserspritzern ausgesetzt ist oder Sand hineingeraten kann. Wir empfehlen das Öffnen oder Schließen des Gehäuses in geschlossenen Räumen.
• Nehmen Sie das Ersetzender Batterie, der Karte, etc. und das Anbringen der Digitalkamera in geschlossenen Räumen vor, wo weniger Feuchtigkeitvorhanden ist.

• Wenn Sie das Gehäuse am Tauchort öffnen oder schlieben müssen, um die Batterie oder die Karte zuersetzen, halten Sie unbedingt die unter aufgeführten Schritte ein.

• Wahlen Sie einen Ort, an dem kein Wasser auf das Gehäuse spritzen und kein Sand in diesen gelangen kann.

• Entfernen Sie jegliche Wassertropfen im Zwischenraum zwischen vorderem und hinterem Geräteil und auf der Schnalle. Verbleibende Wassertropfen mit einem trockenen Tuch sorgfältig abreiben.
• Sorgfältig jegliche Wassertropfen auf dem Körper und den Haaren trockenreiben.
• Achten Siealandersauf WasserausdenArmelnHisTaucheranzugs.

• Berühren Sie die Digitalkamera nicht, wenn ihre Höhe mit Salzwasser befeucht sind. Feuchten Sie zuvor ein Handtuch mit Süßwasser an und bringen Sie es in einer Plastiktüte unter. Verwenden Sie theseis Handtuch, um jegliche Wassertropfen oder Sand von Händen und Körper zu entfernen.

• Das Gehäuse ist nicht stößfest. Wenn Sie einen schweren Gegenstand darauf abstehen oder es Stöge erleidet, kann die Digitalkamera beschädigt werden. Seien Sie bei der Verwendung des Gehäuses vorsichtig.

Beim ersten Offnen der Verpackung überprüfen, ob das Gehäuse und alle Zubehörteile enthalten sind und dass keine Versand- oder Transportschäden am Gehäuse oder an jeglichen Zubehörteilen vorliegen. Bei Unregelmäßigkeiten wenden Sie sich vor der Verwendung des Gehäuses an ihren Handler.

Verwenden Sie keine anderen Zubehörteile als die unter aufgeführten.

	O-Ring VMG1798		Kieselgel (Trockenmittel) (1 g/5 Stück) VZG0371
	Fett (für O-Ring) VZG0372		Handriemen VFC4190
	Gewichte (2), Schraube zum Befestigen der Gewichte VXA8446
	Diffusor VYK2D90 · Sie können den Diffusor entfernen, wenn Sieihn nicht verwenden. Entfernen Anbringen Mit der Kennzeichnung auf der Rückseite des Gehäuses ausrichten und anbringen.

• Stellen Sie these Gesehse nicht an einem instabilen Ort ab.

• Fällt das Gehäuse auf Kopf oder Fuß, führt dies zu Verletzungen und zu Funktionstörungen des Gehäuses.

• Nehmen Sie keinerlei Veränderungen am Gehäuse vor.

• Wenn Wasser in die Digitalkamera eindringt, weil Änderungen am Gehäuse vorgenommen wurden, kann die Digitalkamera irreparabel beschädigt werden.

• Wenn Sie die Digitalkamera weiter benutzen, nachdem in diese Wasser eingedrungen ist, kann dies einen Brand zur Folge haben.

• Verwenden Sie das Gehäuse ohne angemessene Einweisung nicht beim Scuba-Tauchen.

• Sie sollen das Gehäuse nur beim Scuba-Tauchen einsetzen, wenn Sie über eine angemessene Ausbildung und einen Schein für diesen Sport verfügbar.

• Das Gehäuse, das Fett, das Kieselgel und den O-Ring stets außerhalb der Reichweite von Kindern aufbewahren.

• Geraten Körperteile von Kindern in das Gehäuse, kann dies zu Verletzungen führen.

• Kinder können das Fett, das Kieselgel oder den O-Ring versehentlich verschlucken.

• Suchen Sie umgehend den Arzt auf, wenn Sie annehmen, dass ein Kind Fett, Kieselgel oder den O-Ring verschlukt hat.

• Den Riemen unter Wasser nicht um den Hals hangen.

• Dieser konnte sich um den Hals winden und zu Ersticken oder schweren Verletzungen führen.

Die Handes sorgfältig von jeglichem Fett reinigen.

• Vermeiden Sie, dass Fett an ihren Händen in Kontakt mit Mund oder Augen gerät.

• Gerät Wasser in das Gehäuse, unterbrechen Sie die Verwendung umgehend.

• Dies kann sonst zu einem Stromschlag, Verbrennungen oder Brand führen.

• Verständigen Sie ihren Handler.

• Bei unvorhergesehenen Ereignissen während des Gebrauchs des Gehäuses unter Wasser halten Sie sich beim Auftauchenitte an alle vorgeschreibenben Vorgehensweisen und Richtlinien zum Druckausgleich.

• Wenn Sie zu schnell auftauchen, kann dies die Caissonkrankheit zur Folge haben.

• Wenn das Gehäuse Rauch oder anormale Wärme, Gerüche oder Gerausche erzeugt, unterbrechen Sie die Verwendung unverzüglich.

• These können zu einem Stromschlag, Verbrennungen oder Brand führen.

• Entnahmen Sie die Digitalkamera aus dem Gehäuse und entfernen Sie dann umgehend die Batterien.

• Verständigen Sie ihren Handler.

• Beim Öffnen des Gehäuses nach dem Eintreten von Wasser vorsichtig vorgehen.

• Das eingedrungene Wasser kann Herausgedrückt werden oder die Gehäuserückseite abspringen.

• Lassen Sie das Gehäuse nicht an Orten mit hohen Temperaturen zurück.

• Die Innentemperatur des Gehäuses erreicht besonderss hohe Werte, wenn these direkter Sonneneinstruhlung am Strand, auf einem Schiff, etc. ausgesetzt wird oder wenn diese im Sommer im geschlossenen Auto gelassen wird. Die Wärme kann zu Beschädigung des Gehäuses oder seiner internen Teile führen.

• Wird eine Digitalkamera im Gehäuse angebracht, kann diese ebenso beschädigt werden.

• Wenn Sie die daran angebrachte Digitalkamera verwenden, wenn die Innentemperatur des Gehäuses sehr hoch ist, kann dies zum Eindringen von Wasser, Kurzschluss oder Ausfall der Isolierung und so zu Brand oder Funktionstörungen führen.

• Berühren Sie die Digitalkamera oder die Batterie nicht mit feuchten Händen.

• Dies kann zu Stromschlag oder Funktionstörungen führen.

■ Be der Aufnahme von Bildern mit Blitzlicht

• Bei der Aufnahme von Bildern mit Blitzlicht konnen die Ecken des Bildes verschwommen sein oder das Bild kann nicht gleichmäßig ausgeleucht sein.
• Bei der Aufnahme von Bildern mit Blitzlicht ist der verfügbare Blitzlichtbereich unter Wasser geringer als auf dem Land.

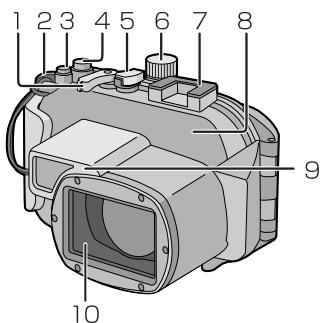

1. Zoom-Hebel
2. Riemenose (zum Anbringen des in der Lieferung enthaltenen Handriemens und des Diffusors)

1. Taste [E.ZOOM]
2. Auslösetaste
3. ON/OFF-Schalter
4. Modusschalter
5. Zubehörschuh für externes Blitzgerät von INON Inc.*1
6. Vorderes Gehäuse
7. Diffusor (beiliegend)
8. Vordere Glasscheibe
9. Auswahlschalter [REC]/[WIEDERG.]
10. Funktionstastenbereich (Lesen Sie die Bedienungsanleitung zur Digitalkamera für Details zu jeder Tastenfunktion.*2)
11. Hinteres Gehäuse
12. Schnalle
13. Sperrfreigabe-Schalter

*1 Dieser Zubehörschuh ist für ein externes Blitzgerät von INON Inc. vorgesehen.

Für Informationen zu kompatiblen Blitzgeräten wenden Sie sich an INON Inc.
http://www.inon.co.jp/INON_WORLD_body.html

*2 Je nach der verwendeten Digitalkamera konnen die Tastensymbole am Unterwassergehäuse gingefugig voneinander abweichen. Beachten Sie die Tastensymbole an der Digitalkamera zum Gebrauch.

• Der O-Ring ist eine wasserdichte Dichtung, die für Unterwasserkameras, Uhren und Tauchausrückstellungen verwendet wird.
• Der O-Ring erhält das Gehäuse wasserdicht, indem er den Zwischenraum zwischen dem hinteren und vorderen Gehauseteil abdichtet.

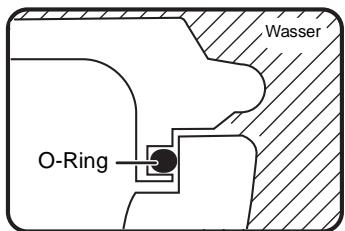

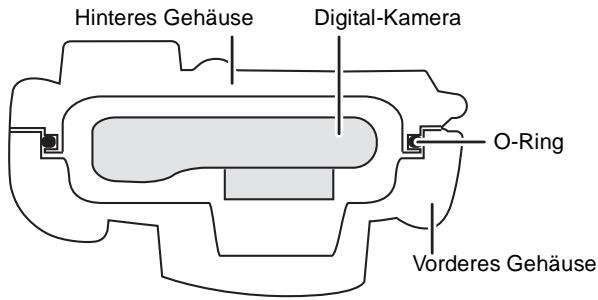

Wie der O-Ring das Gehäuse wasserdicht erhält

Das Gummi befindet sich in Kontakt mit den Gehäuseiten, macht das Gehäuse so wasserdicht und verhindert, dass über den Zwischenraum Wasser eintritt.

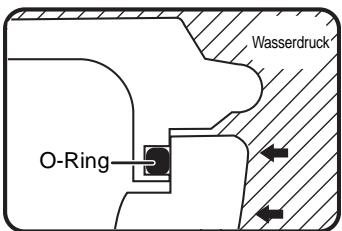

Wird der O-Ring durch den Wasserdruck zusammengedrückt,dehynt sich dessen Oberfläche aus und das Gehäuse wird so noch better abgedachtet.

Der O-Ring verhindert das Eindringen von Wasser durch den gleichmäßigen Kontakt mit den Gehäuseiten. Daher ist die korrekte Pflege des O-Rings sehr wichtig. Fehlerhafte Pflege kann zum Eindringen von Wasser führen.

Setzen Sie vor dem Anbringen einer Digitalkamera unbedingt zuerst den O-Ring ein.

Waschen und trocknen Sie ihre Höhe vor der Handhabung des O-Rings gründlich. Den O-Ring an einem sand- und staubfrei den Ort einsetzen.

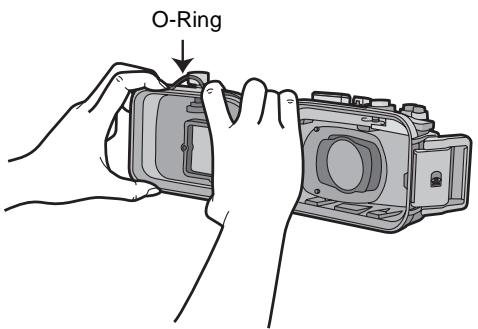

1 Den O-Ring zum Entfernen mit den Fingern offen.

• Einen Teil des O-Rings mit zwei Fingerspitzen lösen und dann den gelösten Teil anheben. Darauf achten, dass keine Kratzer durch Fingernägel am O-Ring entstehen.

■ Hinweis

• Verwenden Sie keine spitzen Gegenstände zum Entfernen des O-Rings, da er dadurch beschädigt werden können.

2 Prüfen des O-Rings.

• Kontrollieren Sie, dass kein Schmutz, Sand, keine Haare, Salzkristalle, Fusseln oder altes Fett auf dem O-Ring vorhanden sind. Stellen Sie dies fest, diese mit einem weichen, trockenen Tuch halten.

Schmutz

Sand

Haare

Staub

Salzkristalle

Fusseln

• Es kann sich nicht erkennbarer Schmutz auf dem O-Ring befinden. Kontrollieren Sie den O-Ring auf Schmutz, indem Sie mit dem Finger darüber fahren.
• Achten Sie darauf, dass nach dem Abreiben keine Fasern des trockenen Tuchs auf dem O-Ring zugrückbleiben.
• Kontrollieren, dass der O-Ring nicht gerissen, verdreht, gequetscht, rissig oder zerkratzt ist und kein Sand daran haftet. In diesen Fälle den O-Ring ersetzen.

Risse

Verdrehung

Quetschung

Abblättern

Kratzer

Staub,
anhaftender Sand

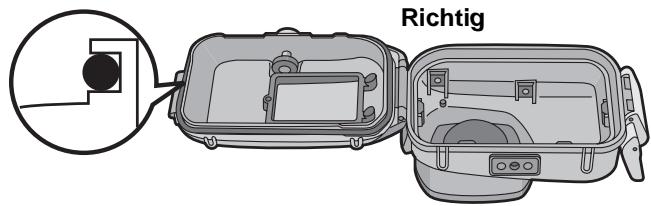

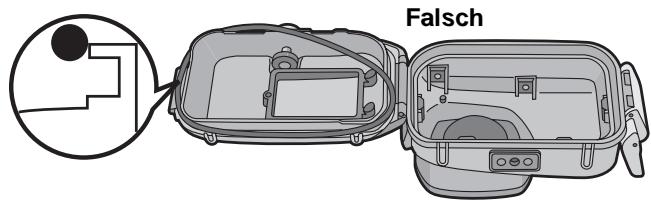

3 Die Nut des O-Rings überprüfen.

• Sandkorner oder hart gewordene Salzkristalle können in die Nut des O-Rings gelangen. Diese vorsichtig durch Aufsprühen von Luft oder mit einem Baumwolltuch entfern. Wenn Sie ein Baumwolltuch verwenden, achten Sie darauf, dass dessen Fasern nicht in der Nut des O-Rings zurückbleiben.

4 Überprüfen Sie die gegenüberliegende Seite des O-Rings auf dieselbe Weise.
5 Tragen Sie das Fett auf (beiliegend).

• Tragen Sie eine reiskorngroße Fettmenge (beiliegend) gleichmäßig mit der Fingerkuppe auf den O-Ring auf.
  Schmutz oder Staub bleiben am O-Ring haften, wenn Sie zu viel Fett auftragen.
• Verwenden Sie nur das angegebene Fett. Bei Verwendung anderer Fettarten kann die Oberfläche des O-Rings beschädigt werden und zum Eindringen von Wasser führen.
• Tragen Sie das Fett nicht mit Papier oder Stoff auf. Die Papier- oder Stoffasern können am O-Ring halten bleiben.

6 Den O-Ring gleichmäßig in seine Nut einsetzen.

Kontrollieren Sie Folgendes:

Dass kein Schmutz am O-Ring haftet.
Dass der O-Ring nicht heraustritt.
Dass der O-Ring nicht verdreht ist.
Dass der O-Ring nicht zu stark geheht ist.

7 Letzte Überprüfung des O-Rings.

Überprüfen Sie Folgendes erneut:

Dass kein Schmutz am O-Ring haftet.
Dass der O-Ring nicht heraustritt.
Dass der O-Ring nicht verdreht ist.
- Es sind keine Kratzer oder Quetschungen am O-Ring vorhanden.

Jegliches Fett mit einem trockenen Tuch sorgfältig von Denn Händen wischen und dann die Hände mit Wasser waschen.

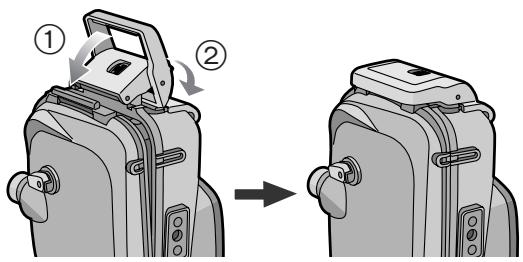

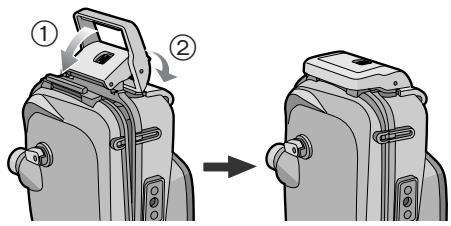

8 Schlieben Sie die Schnalle.

• Kontrollieren, ob kein Fremdmaterial an der Außenoberfläche des O-Rings oder der Schnalle an der vorderen Geräteseite haftet und dann das Gehäuse schreiben.

■ Hinweise

• Um das Gehäuse vollkommen luftdicht zu halten, Kratzer auf der Oberfläche des O-Rings vermeiden, die mit den Gehäuseheiten in Kontakt kommt.
• Nie einen O-Ring verwenden, der durch Schmutz, etc. zerkratzt oder beschädigt wurde. Dies führt zum Eindringen von Wasser.
• Bei jeder Verwendung des Gehäuses den O-Ring entfernen und kontrollieren, dass sich kein Schmutz, Sand, Haare oder andere Fremdmaterial in der Nutz des O-Rings befindet und dann einen dünne Schicht Fett (beiliegend) auftragen. Wird zu viel Fett aufgetragen, konnen Schmutz und Staub am O-Ring haften bleiben und zum Eindringen von Wasser führen.
• Nehmen Sie zur Sicherheit einen O-Ring als Ersatz mit, sollte der benutzte beschädigt oder verkratzt sein.

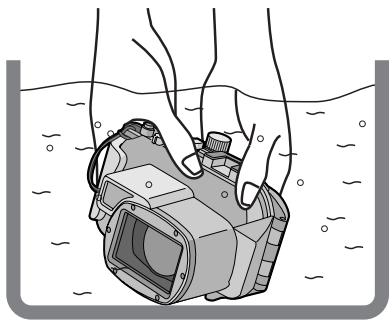

Nach dem Einsetzen des O-Rings überprüfen, dass kein Wasser in das Gehäuse eindringt, indem Sie es 3 Minuten lang in einen Wassertank, eine Badewanne, etc. Eintauchen, bevor Sie die Digitalkamera anbringen.

• Das Gehäuse nicht in Wasser mit einer Temperatur über 40^ verwenden. Die Wärme kann das Gehäuse beschädigen oder zum Eindringen von Wasser führen.

Denselben Test nach dem Anbringen der Digitalkamera im Gehäuse durchführren. (P61)

■ Hinweise

• Steigen Blasen vom Gehäuse auf, wenn es unter Wasser getaucht ist oder befindet sich Wasser im Gehäuse, wenn Sie es aus dem Wassernehmen, ist es nicht wasserdicht. Wenden Sie sich in diesen Fall an ihren Handler.
• Gerät während der Verwendung Wasser in das Gehäuse und die Digitalkamera wird ins Wasser getaucht, unverzüglich die Batterie entfernen. Wasserstoff kann zu Brand oder Explosion führen, wenn sich offenes Feuer in der Höhe befindet.
• Wenn Sie schnell ins Wasser tauchen, während Sie das Gehäuse halten oder das Gehäuse von einem Schiff ins Meer werfen, kann es durch den hohen Druck zum Eindringen von Wasser kommt. Hierbei handelt es sich nicht um eine Funktionstörung des Gehäuses. Tauchen Sie stets langsam ins Wasser ein.
• Das Gehäuse ist darauf ausgelegt, auf einer Tiefe von bis zu 40 m verwendet zu werden. Wenn Sie tiefer als 40 m tauchen, können Teile des Gehäuses irreparabel beschädigt werden.
• Beim Schlieben des Gehäuses darauf aufachten, dass keinerlei Fremdmaterial zwischen den O-Ring und die Nut des O-Rings gelangt. Auf eine Haarsträhne oder ein Sandkorn kann zum Eindringen von Wasser führen.

Stellen Sie safer, dass der ON/OFF-Schalter der Kamera auf [OFF] stehen und der Auswahlschalter [REC]/[WIEDERG.] auf [O] gestellt ist.

Den Riemen von der Digitalkamera entfern.

1 Drücken Sie ② mit dem Finger nach oben, während ① zum Öffnen der Schnalle verschoben wird.

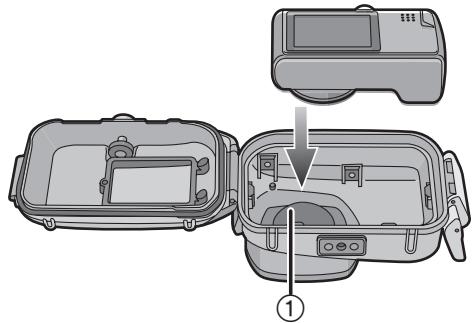

2 Die Digitalkamera am Gehäuse anbringen.

• Achten Sie darauf, den Sonnenschutzring ① nicht zu entfernen.

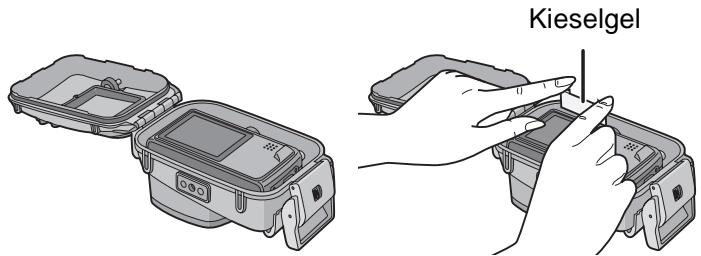

3 Legen Sie das Kieselgel ein (beiliegend).

Stets neues Kieselgel verwenden.

• Beim Einlagen des Kieselgels,这点es wie in der Abbildung unten biegen und dann soweit wie möglich einschieben. Schließen Sie das Gehäuse bei nicht vollständig eingeschobenem Kieselgel, gerät these in den O-Ring und führt zum Eindringen von Wasser.

• Bei hoher Luft- und niedriger Wassertemperatur kann im Inneren des Gehäuses Kondensation auftreten. Um Kondensation vorzubeugen, sicherstellen, dass das Kieselgel (beiliegend) nicht mit dem Objektiv der Digitalkamera in Kontakt kommt. Um ein Beschlagen des Gehäuses zu vermeiden, das Kieselgel ca. 1 bis 2 Stunden vor dem Verwenden des Gehäuses einlagen.

4 Schlieben Sie die Schnalle.

Kontrollieren Sie, ob die Schnalle fest verschlossen ist. Nicht den Gurt usw. in die Schnalle einfahren.

5 Nach dem Anbringen der Digitalkamera ein weiteres Mal überprüfen, ob kein Wasser in das Gehäuse eindringt. (P60)

■ Hinweise

• Ein weiteres Mal überprüfen, ob der O-Ring möglich in die Nut des O-Rings eingesetzt ist.
• Vermeiden Sie das Öffnen und Schließen des Gehäuses an Orten mit viel Sand oder Staub oder feuchten oder nassen Stellen.
• Bei einem plötzlichen Temperaturwechsel kann Kondensation im Inneren des Gehäuses auftreten.
• Gerat Sonnenschutzmittel oder -öl auf das Gehäuse, dies unverzüglich mit lauwarmem Wasser abwaschen, um einer verringerten Wasserdichtigkeit oder Entführung vorzubeugen.

Anbringen der Gewichte

Benutzung der Gewichte

Bringen Sie die Gewichte an, um den gewünschten Auftrieb bei Benutzung des Unterwassergehäuses zu korrigieren. Verwenden Sie sie bei Bedarf.

Beachten Sie zum Auftrieb unter Wasser:

① Wenn Sie nur die Digitalkamera und das Unterwassergehäuse benutzen, dass diese gingefugig in Süß- oder Salzwasser schwinnen. (positiver Auftrieb)
(2) Wenn Sie die Digitalkamera, das Unterwassergehäuse und 1 Gewicht benutzen, dass diese noch geringfügiger in Süß- oder Salzwasser schwinnen, als bei (positiver Auftrieb)
(3) Wenn Sie die Digitalkamera, das Unterwassergehäuse und 2 Gewichtete benutzen, dass diese gingefugig in Süß- oder Salzwasser sinken. (negativer Auftrieb)

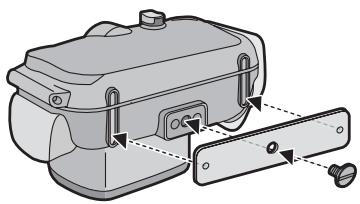

Anbringen der Gewichte

Richten Sie bei Benutzung 1 Gewichts dessen vorstehenden Teil zum Stativanschluss des Unterwassergehäuses aus und verwenden Sie dann die beiliegende Schraube zum Befestigen. Richten Sie bei Benutzung von 2 Gewichten des vorstehenden Teil des zweiten Gewichts zur Einkerbung des ersten Gewichts aus, so dass sich die Gewichte nicht überlappen, und bringen Sie am Stativanschluss an.

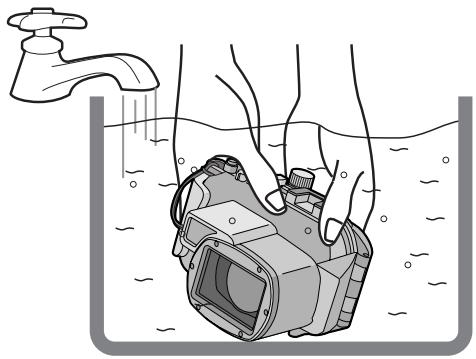

■ Hinweis

• Entfernen Sie die Gewichte nach dem Gebrauch, säubern Sie sie von Salz und bewahren Sie sie dann auf, um die Ausbildung von Rost zu verhindern.

Vor der Aufnahme von Bildern unter Wasser Vor dem Tauchen Folgendes überprüfen.

• Verbleibt ausreichend Batterieleistung?
• Ist ausreichend Speicher auf der Karte?
• Ist der O-Ring gleichmäßig in die Nut des O-Rings eingesetzt?
• Haben Sie kontrolliert, dass kein Wasser in das Gehäuse eindringt?
• Ist die Schnalle fest verschlüssen?

Aufnahme von Bildern

1 Schalten Sie die Kamera ein.

Drucken Sie ①, um die Sperre freiizugeben und stellen Sie die Kamera auf [ON].

Drucken Sie ② zur Verriegelung.

OFF ON

OFF ON

2 Das Szenenmodus-Menu einblenden und [UNTER WASSER] einstehen.

• Lesen Sie wegen Details in der Bedienungsanleitung der Digitalkamera nach.

3 Den AF-Bereich auf dem LCD-Monitor auf das scharfzustellende ObjektRCTEN.

4 Drucken Sie ( /AF - L) zum Scharfstellen.

• Drücken Sie erneut ( / AF - L ) zum Löschen.

5 Die Auslösetaste ganz drücken, um das Bild aufzunehmen.

■ Hinweise

• Vor dem Anbringen der Kamera am Gehäuse empfehlen wir das erneute Einstellen der Uhr. (Lesen Sie wegen Details in der Bedienungsanleitung der Digitalkamera nach.)
• Befinden sich schwebende Teilchen vor der Kamera, kann die Scharfeinstellung auf diese anstatt auf das Objekt erfolgen.
• Befinden sich Wassertropfen oder Schmutz auf der vorderen Glasscheibe, kann die Scharfeinstellung vielleicht nicht korrekt erfolgen. Achten Sie daraufuf, die vordere Scheibe vor der Aufnahme abzureiben.

Das Bild ist im Wasser zu bläulich

① Drücken Sie (2) mehrmals, bis [WB±] erscheint.
② Drücken Sie (OFAL), um den Weißabgleich einzustellen.
③ Drücken Sie [MENU/SET], um zu beenden.

• Sie können zum Beenden auch die Auslösestaste halb drücken.

Wahlen Sie das Beste Bild

Stellen Sie den Flash auf [ ]

Gebrauch der Auto Bracket-Funktion (bei Modellen mit Auto Bracket-Funktion)

• Bei jedem Drücken der Auslösetaste werden automatisch 3 Bilder mit verschiedene Bereitung aufgenommen. Sie können das gewünschte Bild unter den 3 Bildern aussuchen.

Verwendung des Burst-Modus

• Beim Aufnahmen von Bildern eines sich schnell bewegenden Objektes (ein Clownfisch, usw.), können Sie das von Ihnen bevorzugte Bild nach der Aufnahme im Burst-Modus auswahlen.

■ Hinweis

• Für weitere Informationen siehe Bedienungsanleitung der Digitalkamera.

Nach der Bildaufnahme die folgenden Schritte ausführten.

1 Das Gehäuse ca. 30 Minuten oder mehr in Süßwasser tauchen, ohne die Digitalkamera zu entfernen, um jegliche Salzkristalle, etc. zu entfernen.

• Alle Bedienknöpfte etc. auf dem Gehäuse drücken, um jegliches Salzwasser zu entfernen. Werden die Salzkristalle nicht von den Knöpfen, etc. Entfernt, werden diese hart und mit der Zeit unbenutzbar.
• Das Gehäuse nicht unter fließen dem oder unter Druck stehendem Wasser, o.äd. waschen, da dies zum Eindringen von Wasser führen kann.

2 Das Wasser mit einem trockenen Tuch abreiben, an dem keine Salzkristalle haften und dann vollkommen trockenreiben.

• Das Gehäuse nicht durch direkte Sonneneinstrahlung trocknen. Dies kann das Gehäuse entfarben oder beschädigen oder den Verschleiß des O-Rings beschleunigen.

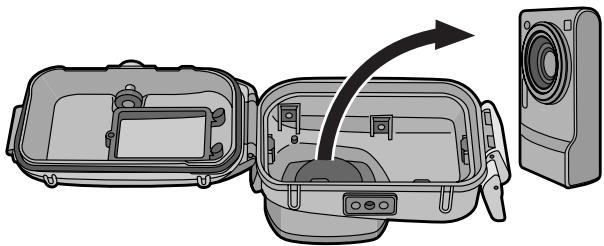

3 Die Geräterückseite öffnen, um die Digitalkamera zu entfernen.

4 Den O-Ring aus dem Gehäuse entfernen und sicherstellen, dass keine Rückstände, o.ä. in der Nut des O-Rings vorhanden sind.
5 Beim Auftragen des Fetts überprüfen, ob sich keine Kratzer, etc. auf dem O-Ring befinden.

■ Hinweise

Achten Sie beim Entfernen der Digitalkamera aus dem Gehäuse darauf, dass diese nicht Nass wird.

Die Kamera mit sauberen Händen entfern. (Hände mit Süßwasser waschen und sorgfältig abtrocknen.)
- Trocknen Sie jegliche Feuchtigkeit auf Körper und Haar sorgfältig ab. (Achten Sie insbesondere auf aus den Ärmeln des Taucheranzugs austretendes Wasser.)
- Bei entsprechenden Wetterbedingungen und hohen Wellen, eine Stelle auswahlen, an der die Digitalkamera nicht Nass werden kann, z.B. in Innenräumen oder an überdachten Plätzen.

1 Die Außenseite des Gehäuses mit Wasser abwachen.

Die Außenseite des Gehäuses mit Wasser sauberwassen. (P66)
- Vergewissern Sie sich, dass das Gehäuse geschlossen ist und waschen Sie dann die Außenseite nur mit Wasser.
- Jeglichen Schmutz im Inneren des Gehäuses mit einem nassen, weichen Tuch abreiben.

■ Hinweise

• Das Gehäuse nicht mit unter hohem Druck stehenden Wasser abwaschen, da dies zum Eindringen von Wasser führen kann. Die Digitalkamera entfern, bevor Sie das Gehäuse mit Wasser reinigen.
• Lassen Sie die Digitalkamera zur Aufbewährung nicht im Gehäuse.
• Verwahren Sie das Gehäuse an einem kühlen, gut belufteten Ort.

■ Handhabung des O-Rings

• Verwenden Sie weder Alkohol, Verdünner, noch chemische Reinigungsmittel zum Reinigen des O-Rings. Dies führt zu Beschädigungen oder einem Schnelleren Verschleiß des O-Rings.
• Wenn Sie das Gehäuse für längerere Zeit nicht verwenden, den O-Ring aus seiner Nut entfernen, eine)dünne Schicht Fett (beiliegend) auftragen, in einem sauberen Plastikbeutel unterbringen und dann an einem kühlen, dunklen Ort lagern, um ein Beschädigen der Oberfläche zu verhindern. Wenn Sie den O-Ring erneut benutzten, untersuchen Sie vorher, ob dieser keine Kratzer oder Risse aufweist.
• Verwenden Sie nur das angegebene Fett. Bei Verwendung anderer Fettarten kann die Oberfläche des O-Rings beschädigt werden und es kann zum Eindringen von Wasser kommt.
• Der O-Ring kommt mit den Geräteiten in Kontakt und macht das Gehäuse wasserdicht. Nicht gegen den O-Ring oder die Geräteiten stoßen, Fremdmaterialien hineingeraten setzen (Schmutz, Sand, Haar, etc.) oder den O-Ring oder die Seiten des Gehäuses verkratzen.
• Verwenden Sie die Fingerspitzen, um den O-Ring zu entfernen. Verwenden Sie keine spitzen Gegenstände, da diese den O-Ring verkratzen können.
• Nach dem Entfernen des O-Rings aus der Geräuterückseite jeglichen Schmutz, Sand, Haare oder andere Fremdmaterialien darauf abreiben. Ebenso die Nut des O-Rings und die Innenseiten der Vorderseite des Gehäuses abreiben, die mit dem O-Ring in Kontakt kommt.
• Nie einen O-Ring verwenden, der durch Schmutz, o.ä. beschädigt wurde. Dies kann zum Eindringen von Wasser führen. Durch einen neuen O-Ring ersetzen.
• Nach dem Ersetzen eines O-Rings, längerem Nichtgebrauch des Gehäuses oder Öffnen des Gehäuses zum Anbringen einer Digitalkamera, Ersetzen der Batterie, etc. Sorgfältig überprüfen, ob der O-Ring nicht zerkratzt oder gerissen ist. Dann das Gehäuse schließen und kontrollieren, dass kein Wasser eindringt, wenn Sie es ca. drei Minuten in einen Wassertank, eine Badewanne o.a. eintauchen. (P60)
• O-Ring sind Verbrauchsmaterialien. Obwohl die Lebensdauer von O-Ringen davon abhängt, wie gut sie gewartet und wie oft sie benutzt werden und von ihren Lagerbedingungen, empfehlen wir, diese einzelmal im Jahr zu ersetzen, auch wenn Sie keine Kratzer erkennen können.

Zur Wartung

• Verwenden Sie keine der unten gezeigten Chemikalien zum Reinigen, als Rostschutz, zum Entfernen des Beschlags oder für Reparaturen. Durch deren direkte oder indirekte Verwendung (in einem chemischen Spray o.a.) kann das Gehäuse unter hohem Druck Risse besteht.

Verbotene Chemikalien	Vorsichtsmaßnahmen
Flüchtige organische Lösungsmittel/Chemische Reinigungsmittel	Reinigen Sie das Gehäuse nicht mit flüchtigen organischen Lösungsmitteln wie Alkohol, Benzin oder Verdünner bzw. chemischen Reinigungsmitteln. Reinigen Sie es mit Süßwasser oder lauwarmem Wasser.
Korrosionsschutzmittel	Verwenden Sie keine Korrosionsschutzmittel, da die Metallteile an thisem Gehäuse aus rosfreiem Stahl oder Messing bestehen. Reinigen Sie diese mit Süßwasser.
Mittel zum Schutz gegen Trübung	Verwenden Sie keine handelsüblichen Wirkstoffe gegen Trübung von Glas. Verwenden Sie unbedingt das in dieser Bedienungsanleitung angegebene Kieselgel.
Klebstoffe	Verwenden Sie keine Klebstoffe zum Reparieren. Ist eine Reparatur des Gehäuses erforderlich, verständigen Sie ihren Handlör.

• Haftet Fett an der Digitalkamera, reiben Sie es mit einem weichen, trockenen Tuch ab.
• Zum Abreiben der Innenseite des Gehäuses nur ein weiches, trockenes Tuch verwenden. Die Innenseite der vorderen Glasscheibe vor und nach dem Gebrauch mit einem weichen, trockenen Tuch abreiben, um das Glas sauber zu halten.

Zur Aufbewährung und Inspektion nach der Benutzung

Die Digitalkamera stets aus dem Gehäusenehmen.
- Vergewissern Sie sich, dass kein Schmutz oder Staub am O-Ring haftet.
- Trocknen Sie das Gehäuse bei Raumtemperatur und verwahren Sie es dann an einem kühlen, dunklen Ort.
- Wir empfehlen eine Inspektion des Gehäuses ca. 3 Jahre nach Erwerb. Diese Inspektion umfasst das Zerlegen und Reinigen des Gehäuses, Inspizieren aller Teile und deren Reparatur, wenn erforderlich und die Überprüfung der Wasserdichtigkeit des Gehäuses unter Verwendung derselben hydrostatischen Testausrüstung, die vor dem Kauf eingesetzt wurde. Alle Transportkosten sind vom Kunden zu/TRagen.
- Keinerlei Teile zerlegen und kein Zubehör verwenden, das nicht in der Bedienungsanleitung aufgeführ ist und keine Veränderungen am Gehäuse anbringen. Bei Funktionsstörungen des Gehäuses verständigen Sie ihren Handler.

Spezifikationen

Kompatibles Modell:	DMC-TZ5/DMC-TZ15/DMC-TZ4/DMC-TZ11 (gültig ab März 2008*)
Gewicht:	Ca. 434 g
Abmessungen :	Ca. 150 mm (W)×94 mm (H)×93 mm (D) (ohne hervorstehenden Teil)
Material:	Polykarbonat
Wasserdicht besteht:	O-Ring-Dichtung
Wasserdicht bis:	40 m

• Für die neuesten Informationen zu den verwendbaren Modellen, siehe in der Bedienungsanleitung, im Katalog, auf der Internetseite, usw. zur Digitalkamera.

Indice
