Tipo de producto	Carcasa sumergible para cámara digital
Marca	Panasonic
Modelo	LUMIX DMW-MCTZ20PP
Modelos compatibles	DMC-TZ20/DMC-ZS10, DMC-TZ19/DMC-ZS9, DMC-TZ18/DMC-ZS8
Profundidad de resistencia al agua	40 m (130 pies)
Material	Policarbonato
Dimensiones (L x A x P)	Aproximadamente 150 mm x 94 mm x 103 mm (sin partes salientes)
Peso	Aproximadamente 475 g (incluyendo el difusor)
Temperatura de uso	0 °C a 40 °C
Junta de estanqueidad	Junta tórica (O-ring)
Accesorios incluidos	Difusor, correa, pesos (2), tornillo de fijación, gel de sílice (5 piezas), tubo de grasa, bolsa de almacenamiento de poliéster, junta tórica preinstalada
Piezas de repuesto disponibles	Junta tórica de repuesto (VMG1798), gel de sílice (VZG0371), grasa (VZG0372), correa (VFC4190), peso (VXA8726), difusor/cordón (VYK4X94)
Funciones principales	Fotografía submarina hasta 40 m, acceso a todos los controles (zoom, disparador, modo, etc.), flash externo compatible INON, balance de blancos submarino

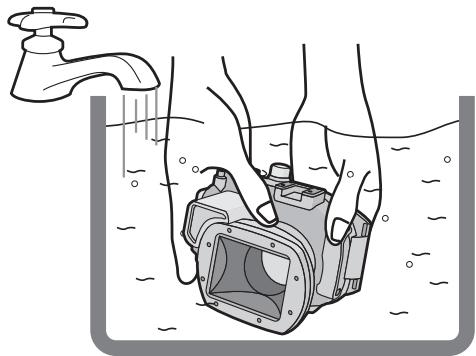

Mantenimiento y limpieza	Enjuagar con agua dulce después del uso, secar a la sombra, aplicar grasa en la junta tórica antes de cada uso, reemplazar la junta tórica anualmente
Seguridad	No usar más allá de 40 m, verificar la estanqueidad antes de cada inmersión, retirar la junta tórica antes de volar en avión, no usar disolventes ni productos químicos
Información general	Fabricado en policarbonato resistente, manual de instrucciones disponible en francés en formato PDF

Preguntas frecuentes - LUMIX DMW-MCTZ20PP PANASONIC

¿Cómo verificar la estanqueidad de la carcasa antes de usarla?

Antes de instalar la cámara, sumerja la carcasa cerrada (vacía) en agua durante unos 3 minutos. Si aparecen burbujas, hay una fuga. Verifique la junta tórica y la ranura. Después de instalar la cámara, repita la misma prueba.

¿Cómo mantener la junta tórica (O-ring)?

Retire la junta tórica, límpiela con un paño seco y suave, verifique que no haya suciedad, arena, cabellos, grietas. Aplique una capa fina de la grasa suministrada (tamaño de un grano de arroz) uniformemente con el dedo. Colóquela de nuevo en la ranura evitando torsiones.

¿Qué profundidad máxima puedo alcanzar con esta carcasa?

La profundidad máxima es de 40 metros (130 pies). No bucee más allá, ya que la carcasa podría dañarse de forma irreversible.

¿Qué hacer si se filtra agua en la carcasa?

Deje de usar la carcasa inmediatamente. Retire la cámara, extraiga la batería (riesgo de hidrógeno). Seque cuidadosamente el interior. Consulte a su distribuidor para una inspección.

¿Puedo usar la carcasa sin el difusor suministrado?

Sí, el difusor es desmontable. Sirve para atenuar la luz para las fotos submarinas. Puede quitarlo si no lo necesita.

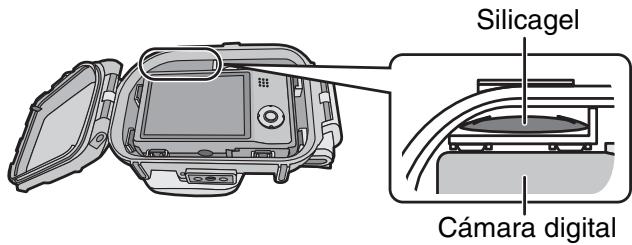

¿Cómo evitar la condensación dentro de la carcasa?

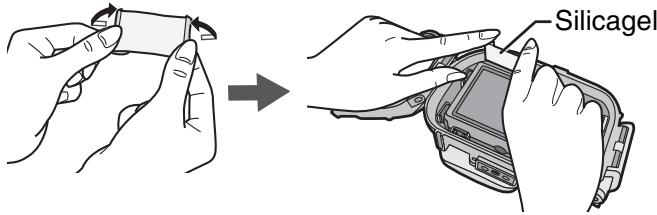

Use el gel de sílice (desecante) suministrado. Colóquelo dentro de la carcasa aproximadamente 1 a 2 horas antes de la inmersión. Asegúrese de que esté nuevo y seco. Evite los cambios bruscos de temperatura.

¿Qué productos no usar para limpiar la carcasa?

No use alcohol, gasolina, diluyente, detergentes químicos, productos anticorrosivos o anti-empañantes comerciales. Use solo agua dulce y un paño suave.

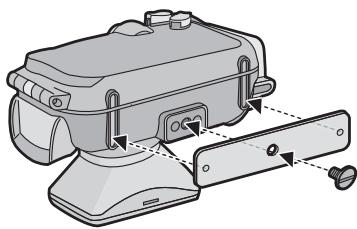

¿Cómo fijar los pesos de flotabilidad?

Alinee la parte saliente del peso con el receptáculo del trípode en la parte inferior de la carcasa. Use el tornillo suministrado y un destornillador para tuercas para fijar. Se pueden apilar dos pesos alineando las muescas.

¿Cuándo reemplazar la junta tórica?

Reemplace la junta tórica si presenta grietas, deformaciones, aplastamientos, rayaduras o si hay arena incrustada. Se recomienda cambiarla todos los años, incluso si parece en buen estado.

¿Puedo usar el flash integrado de la cámara bajo el agua?

Sí, pero el alcance del flash se reduce bajo el agua. Los ángulos de la imagen pueden recortarse o la iluminación no uniforme. Un flash externo compatible INON puede mejorar los resultados.

MANUAL DE USUARIO LUMIX DMW-MCTZ20PP PANASONIC

Instrucciones de funcionamiento

Instrucciones de uso

Manual de instrucciones

Manual de instrucciones

Instrucciones de funcionamiento

Carcasa marina

Carcasa marina

Carcasa impermeable

N.º de modelo

Antes del uso, lea completamente estas instrucciones.

Antes del uso 73 Accesorios 75 Manejo y cuidado 76 Componentes 78

¿Qué es el anillo tórico? 79 Preparación -Ajuste del anillo tórico- 80 Preparación -Control de la impermeabilidad del estuche- 84 Preparación -Unión de la cámara digital- 85

Sacar imágenes 88 Consejos para sacar imágenes en el agua 89 Después del uso 89

Limpieza y almacenamiento 91 Precauciones para el uso 91 Especificaciones 93

• Este estuche marino ha sido diseñado para las cámaras digitales de Panasonic. Puede gozar de la toma de imágenes submarinas a una profundidad de hasta 40 m.
• En el caso de infiltración debida a escaso cuidado, Panasonic no se responsabiliza por los daños padecidos por cualquier producto (cámara digital, baterías, tarjeta, etc.) que quepa en este estuche, los costes fotográficos o cualquier otros gastos.
• Panasonic no proporciona ninguna compensación por accidentes que conduzcan a heridas o daños a la propiedad.
• Lea las instrucciones de funcionamiento de su cámara digital.
• Antes de unir la cámara digital, sumerja el estuche en el agua durante 3 horas o más para comprobar que no haya infiltración de agua.

Acerca del manejo del estuche

• Utilice con cuidado en las siguientes condiciones.
• Profundidad del agua: Hasta 40 m
• Temperatura ambiente: 0 °C a 40 °C
• No use el estuche en agua por encima de los 40 °C. El calor puede dañar el estuche o causar infiltración de agua.
• El estuche está hecho de policarbonato resistente al impacto, sin embargo ponga cuidado cuando lo vaya a usar. Él puede arañarse fácilmente cuando toma imágenes en lugares con escollos etc. y puede dañarse por el impacto de una caída etc. Cuando viaja en coche, buque, avión, embale con esmero el estuche para evitar un impacto directo en el caso de que se caiga y no deje la cámara digital debajo del estuche. Sujete la cámara digital al estuche cuando la lleva por cortas distancias como la del aeropuerto al lugar del buceo (para transporte, no pueda volver a usar el material con el que fue embalado al momento de la compra).
• Cuando se embarca en un avión, el cambio de presión atmosférica podrá hacer expandir el interior del estuche causándole daño. Quite el anillo tórico antes de embarcarse en un avión.

Inserte el anillo tórico quitado en la especial bolsa de poliéster suministrada.

• No deje la cámara digital en el estuche por largos periodos de tiempo bajo un coche, un buque, o bien expuesto a la luz directa del sol, etc. El estuche es un dispositivo estanco al aire, así que la temperatura bajo el estuche va a subir mucho y la cámara podrá dejar de funcionar correctamente. No deje que la temperatura bajo el estuche aumente demasiado.

Uso del estuche a altas o bajas temperaturas.

• Si abre o cierra el estuche donde haya humedad o calor y luego va a un lugar frío o bien va a bucear, podrá tener lugar condensación bajo el estuche, poniendo empañada la superficie del cristal y dañando la cámara digital.
• Si de repente desplaza el estuche de un lugar, o agua, frío a uno caliente, podrá empañarse la superficie del cristal. Espere hasta que el estuche se acerque a la temperatura del aire antes de tomar las imágenes.

Acerca de la preparación.

• No abra el estuche ni lo cierre donde pueda rociarse por el agua o donde pueda entrar arena en él. Le recomendamos que lo abra o lo cierre en casa.
• Reemplace la batería, la tarjeta, etc. y una la cámara digital en casa donde haya poca humedad.
• Si tiene que abrir o cerrar el estuche en lugares de buceo para reemplazar la batería o la tarjeta, ponga cuidado de seguir los pasos siguientes.
• Elija un lugar donde el estuche no pueda ser rociado con agua o entrar arena en su interior.
• Quite soplando cualquier gota de agua en el espacio entre la parte delantera y la trasera del estuche y en la hebilla. Saque enteramente las gotas que quedan de agua con un trapo seco.
• Seque enteramente cualquier gota de agua de su cuerpo oleoso.
• Ponga cuidado en el agua que pueda caer de las mangas de su traje térmico.
• No toque la cámara digital si sus manos están mojadas con agua de mar. Moje una toalla con agua fresca y colóquela en una bolsa de poliéster de antemano. Use esta toalla para secar las gotas de agua o la arena de sus manos o de la cámara.
• Este estuche no absorbe los golpes. Si coloca un objeto pesado encima del estuche o lo golpea, la cámara digital podría dañarse. Tenga cuidado al usar el estuche.

Cuando reciba el paquete, asegúrese de que estén incluidos tanto el estuche como todos los accesorios y de que no hayan sufrido daños durante la distribución o el transporte. En caso de encontrar algo inusual, contacte a su distribuidor antes de usar el estuche.

No utilice ningún accesorio salvo los detallados a continuación.

	Anillo tórico de repuestos VMG1798 * En la especialolta de polísteer * Una ya se montó de antemano en launidad.		Silicagel (Desecante) (1 g/5 piezas) VZG0371
	Grasa (para el anillo tórico) VZG0372		Correa de manos VFC4190
	Pesos (2), Tornillo de unión de los pesos VX8726
	Difusor/Cadena VYK4X94 ● Puede quitar este difusor cuando no lo utilizes. Remisión Alinee lamarca de la parte trasera del estuche y unalo.

No coloque el estuche donde pueda caerse.

• Si el estuche se cae sobre su cabeza o pie, podría herirlo y causar un funcionamiento defectuoso del estuche.
• Nunca modifique el estuche.
• Si se filtra agua dentro de la cámara debido a que el estuche fue modificado, la cámara digital podría dañarse sin posibilidad de reparación.
• Si continúa utilizando la cámara digital después de que se haya filtrado agua en ella, podría incendiarse.
• No utilice el estuche para el buceo sin adecuado adiestramiento.
• El estuche tendría que ser hecho funcionar en el buceo sólo si usted tiene adecuado entrega y certificaciones para este deporte.
• Nunca deje el estuche, la grasa, el silicagel o el anillo tórico al alcance de los niños.
• Si el estuche agarra cualquier parte del cuerpo del niño pueda causarle heridas.
• Los niños podrán por casualidad tragarse la grasa, el silicagel e el anillo tórico.
• Llame de inmediato a un médico por si duda que el niño pueda haberse tragado la grasa, el silicagel o el anillo tórico.
• No cuelgue la correa alrededor de su cuello cuando está sumergido en el agua.
• Puede envolverse alrededor de su cuello causándole sofocación u otra seria herida.
• Limpie toda grasa de sus manos.
• Con sus manos untadas de grasa no frote su boca ni sus ojos.
• Por si se filtra agua en el estuche, deje de usarlo de inmediato.
• Eso puede causar una descarga eléctrica, una quemadura o un incendio.
• Llame a su comerciante.
• Si ocurre algo anómalo cuando está utilizando el estuche sumergido en el agua, cuando suba siga todos los procedimientos necesarios y líneas de guía para la descompresión.
• Si sube demasiado rápido, puede contraer la enfermedad del buzo.
• Si del estuche sale humo o calor anómalo, olor o sonido, déjelo de usar de inmediato.
• Eso puede causar una descarga eléctrica, una quemadura o un incendio.
• Saque la cámara digital del estuche y, de inmediato, quite la batería de la cámara digital.
• Llame a su comerciante.
• Ponga cuidado cuando abre el estuche después de una infiltración de agua.
• El agua penetrada podría hacerlo revertar o podría volcar el estuche trasero.
• No deje el estuche donde hay una alta temperatura.
• La temperatura bajo el estuche aumenta mucho sobre todo cuando este está expuesto a la luz directa del sol en una playa, un buque, etc., o bien cuando se deja en un coche sin aire durante el verano. El calor puede dañar el estuche o sus piezas internas.
• Si al estuche está unida una cámara digital, también esta podría salir dañada.
• Si utiliza la cámara digital unida cuando la temperatura bajo el estuche es demasiado alta, esto podrá causar una infiltración, un cortocircuito o una falta de aislamiento y de ese modo originar un incendio o un funcionamiento defectuoso.
• No maneje la cámara digital o la batería con las manos mojadas.
• Eso podrá causar una descarga eléctrica o un funcionamiento defectuoso.

Cuando se sacan imágenes con el flash

• Cuando toma imágenes usando el flash, lo que sale de las imágenes podría resultar viñeteado o bien la imagen podría no alumbrarse uniformemente.
• Cuando toma imágenes con el flash, el rango disponible de este último es menos bajo de la superficie del agua que estando en tierra.

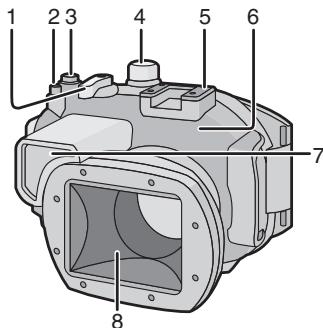

1. Palanca del zoom
2. Botón de imagen en movimiento*1
3. Botón del obturador
4. Disco del modo
5. Zapata de montaje para INON Inc., strobe externo*2
6. Estuche delantero
7. Difusor (suministrado)
8. Cristal delantero

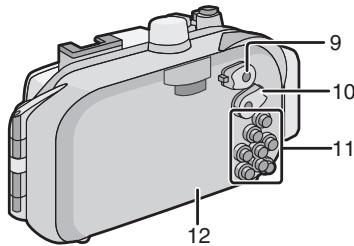

9. Interruptor ON/OFF
10. Interruptor selector [Rec]/[Repr.]
11. Sección de funcionamiento de los botones (Lea las instrucciones de funcionamiento de la cámara digital para obtener detalles acerca de cada botón de funcionamiento.)
12. Carcasa trasera

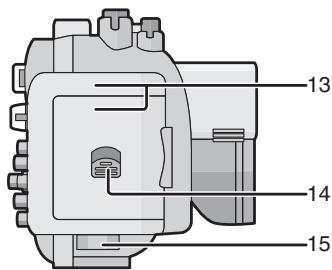

13. Hebilla
14. Palanca para soltar el bloqueo
15. Ojal de la correa (para unir la correa de mano suministrada y el difusor)

*1 Hay una indicación del botón operativo en la carcasa marina que se visualiza duplicada.

Siga la indicación del botón (función) en la cámara digital cuando use la carcasa marina.

Según sea la cámara utilizada, esta función podría no estar disponible.

*2 Esta es una zapata de montaje dedicada al flash externo fabricado por INON Inc.

Pregunte a INON Inc. sobre el flash compatible.

http://www.inon.co.jp/INON_WORLD_body.html

• El anillo tórico es una junta hermética realizada para cámaras, relojes submarinos y otros dispositivos de buceo.
• El anillo tórico mantiene lo impermeable del estuche cerrando la holgura entre su parte trasera y la delantera.

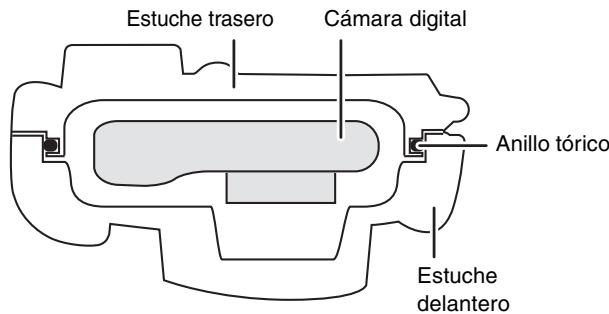

Cómo el anillo tórico mantiene lo impermeable del estuche

La goma toca también los lados del estuche volviéndolo impermeable e impidiendo al agua infiltrarse a través de la holgura.

Cuando el anillo tórico está prensado por la presión del agua, la superficie del mismo anillo se expande yendo a proporcionar al estuche un cierre más fuerte.

El anillo tórico impide la infiltración del agua por su contacto uniforme con los lados del estuche. Por lo tanto, es muy importante poner mucho cuidado en dicho anillo. Un cuidado inadecuado del anillo tórico podría causar infiltraciones de agua.

Tenga cuidado de poner el anillo tórico antes de unir una cámara digital. Limpie a fondo y seque sus manos antes de manejar el anillo tórico. Coloque el anillo en un lugar donde no haya arena ni polvo.

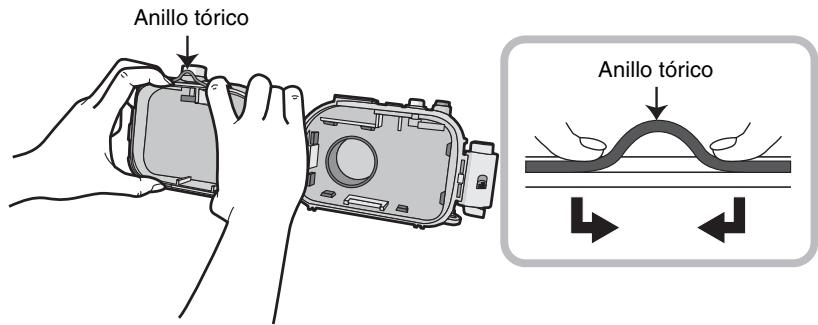

1 Afloje el anillo tórico con sus dedos para quitarlo.

• Afloje parte del anillo tórico con la punta de dos dedos, luego levante la parte aflojada. Tenga cuidado de no arañar dicho anillo con las uñas.

■ Nota

• No utilice un objeto puntiagudo para quitar el anillo tórico ya que eso podría arañarlo.

2 Controle el anillo tórico.

• Compruebe que en el anillo tórico no haya suciedad, arena, hielo, polvo, cristales de sal, hilas o grasa vieja. En el caso de que los encontrara, séquelos con un trapo blanco y seco.

Suciedad

Arena

Pelo

Polvo

Sal

Hilas

• Podría haber suciedad en el anillo tórico que no pueda verse. Compruebe si hay suciedad frotando con su dedo encima del anillo tórico.
• Tenga cuidado de no dejar fibras del trapo seco en el anillo tórico cuando lo va a limpiar.
• Compruebe que el anillo no está desgarrado, torcido, apretado, deshilachado o arañado y que no tenga arena pegada encima. En estos casos, reemplace el anillo tórico.

Hendedura

Distorsión

Aplastamiento

Peladura

Arañazo

Arena pegada

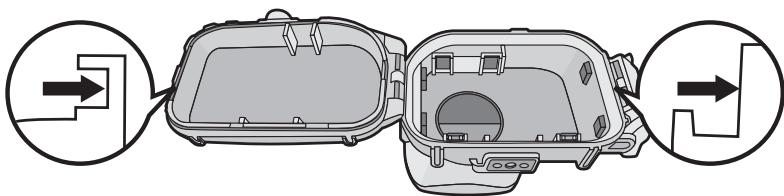

3 Controle la ranura del anillo tórico.

• Granos de arena o cristales de sal endurecidos pueden entrar en la ranura del anillo tórico. Séquelos con un chorro de aire o un estropajo de algodón. Si usa un estropajo de algodón, tenga cuidado de no dejar ninguna de sus fibras en la ranura de dicho anillo.

• Inspeccione la ranura frontal del estuche y también la ranura trasera del mismo (el lugar donde está montado el anillo tórico).

4 Aplique la grasa (suministrada).

Aplique grasa al anillo tórico para lubricar la superficie del mismo y rellene el aceite.

• Con la punta de su dedo aplique uniformemente en el anillo tórico la grasa (suministrada) que tenga un tamaño de un grano de arroz. (No aplique la grasa usando papel o un trapo ya que las fibras de estos podrían pegarse al anillo tórico.)
• En el caso de que haya demasiada grasa en el anillo tórico, se pegará encima suciedad o polvo causando infiltraciones de agua. Por lo tanto, agarre el anillo tórico entre las puntas del dedo y el pulgar y quite suavemente la grasa sobrante.
• Aplicando la grasa del anillo tórico ligera y uniformemente, él se adapta de manera flexible a la ranura del estuche marino y se mantiene hermético al aire.
• Sólo utilice la grasa especificada. Si usa grasa de otro tipo, puede deteriorar la superficie del anillo tórico causando infiltración de agua.

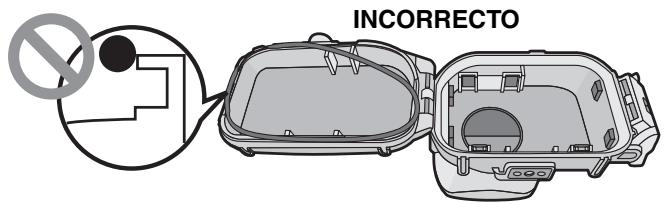

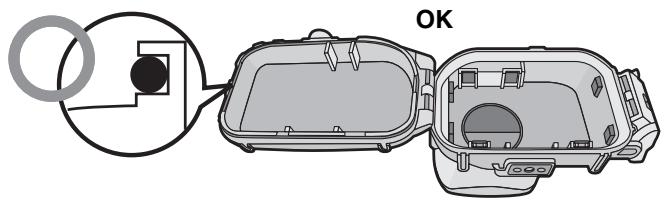

5 Ponga el anillo tórico de manera uniforme bajo la correspondiente ranura.

Compruebe lo siguiente:

• No haya suciedad pegada al anillo tórico.
• El anillo tórico no salga.
• El anillo tórico no está torcido.
• El anillo tórico no está extendido demasiado.

6 Controle el anillo tórico una última vez.

Compruebe lo siguiente una vez más:

• No haya suciedad pegada al anillo tórico.
• El anillo tórico no salga.
• El anillo tórico no esté torcido.
• No haya ningún arañazo ni partes apretadas en el anillo tórico.

Saque todo indicio de grasa de sus manos con un paño seco, luego lávelas bien con agua dulce.

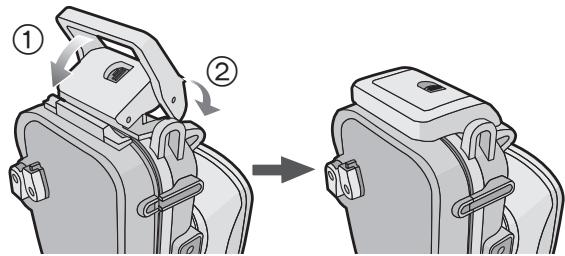

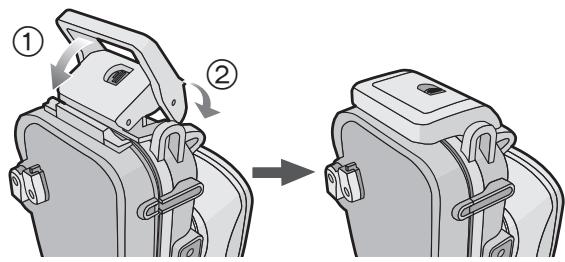

7 Cierre la hebilla.

• Compruebe que ningún material extraño esté pegado a la superficie externa del anillo tórico y de la hebilla en el estuche delantero antes de cerrarlo.

Notas

• Para mantener el estuche enteramente estanco al aire, no arañe la superficie del anillo tórico que va a tocar los lados del estuche.
• Nunca utilice un anillo tórico que haya sido arañado o dañado por la suciedad, etc. Eso causará infiltración de agua.
• Cada vez que utilice el estuche, quite el anillo tórico y compruebe que no haya suciedad, arena, pelo u otro material extraño en la ranura del anillo tórico y, luego, aplique una ligera capa de grasa (suministrada). Si aplica demasiada grasa, podrían pegarse a dicho anillo suciedad y polvo causando infiltración de agua.
• Tenga cuidado de llevar consigo un anillo tórico de repuesto en caso de que se dañase o arañase el que está usando.

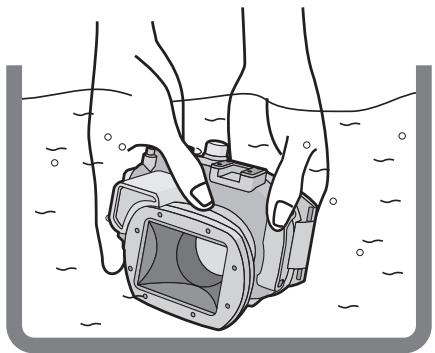

Después de colocar el anillo tórico, compruebe que no haya infiltración de agua bajo el estuche sumergiendo este último en un tanque de agua, una bañera, etc. durante alrededor de 3 horas antes de unirlo a la cámara digital.

• No use el estuche en agua por encima de los 40°C. El calor puede dañar el estuche o causar infiltración de agua.

Realice la misma prueba después de unir la cámara digital al estuche. (P85)

Notas

• Si salen burbujas del estuche cuando se sumerge en agua o hay agua bajo el estuche cuando lo saca del agua, hay una pérdida de agua. En esos casos, consulte a su distribuidor.
• Si el agua se filtra en el estuche cuando lo está usando y la cámara digital está sumergida en el agua, quite de inmediato la batería. El gas de hidrógeno podrá incendiarse o causar una explosión si hay un fuego cerca.
• Si bucea rápidamente cuando mantiene el estuche o tira este desde un buque a la mar, podría ocurrir infiltración de agua debido a la alta presión. Eso no es un funcionamiento defectuoso, sin embargo siempre bucee lentamente.
• El estuche está diseñado para que pueda ser usado a una profundidad hasta 40 m. Por si bucea a una profundidad mayor de 40 m, parte del estuche podría dañarse irreparablemente.
• Cuando cierra el estuche, ponga cuidado en que no sea agarrado ningún material extraño entre el anillo tórico y su ranura. Incluso un pelo o grano de arena podría causar infiltración de agua.

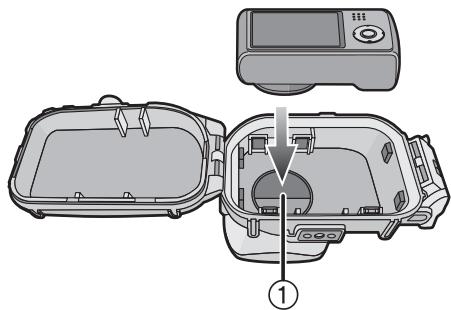

Lea las notas de la página 87 antes de unir la cámara digital.

Compruebe que el interruptor ON/OFF de la cámara y el estuche está ajustado en [OFF] y el interruptor selector [Rec]/[Repr.] está ajustado en

[O].

• Quite la correa de la cámara digital.

1 Empuje hacia arriba ② con su dedo, y haga deslizar ① para abrir la hebilla.

2 Una la cámara digital al estuche.

• Tenga cuidado de no atrapar la visera de sombra ①.

3 Inserte el silicagel (suministrado).

• Siempre utilice silicagel nuevo.

• Cuando inserte el silicagel, dóblelo como se muestra en la figura de abajo, luego insértelo lo más allá que sea posible. Si cierra el estuche con el silicagel no insertado enteramente, este será agarrado en el anillo tórico causando infiltración de agua.

• Si la temperatura del aire es alta y la del agua es baja, puede tener lugar condensación debajo del estuche. Para evaporar la condensación, antes meta el silicagel (suministrado) debajo del estuche. Para evaporar que se forme neblina en el estuche, inserte el silicagel cerca de 1 a 2 horas antes de utilizar el estuche.

4 Cierre la hebilla.

Compruebe que la hebilla esté cerrada firmemente. No inserte la correa, etc., en la hebilla.

5 Después de unir la cámara digital, compruebe una vez más que no haya infiltración de agua en el estuche. (P84)

Notas

• Tenga cuidado de que la visera de sombra no se ensucie con huellas dactilares, etc.
• Compruebe una o más veces que el anillo tórico está aplicado de manera uniforme dentro de su ranura.
• Evite abrir o cerrar el estuche donde haya mucha arena o polvo o en lugares húmedos o mojados.
• Si ocurre un cambio repentino de humedad debido al aire húmedo que entra en el estuche, podrá producirse condensación dentro del mismo estuche.
• Para evaporar la condensación, ajuste la cámara digital en un lugar lo más seco que sea posible. Además, compruebe que el silicagel (suministrado) sea lo bastante seco antes de insertarlo.
• Si un protector o aceite solar se pega al estuche, sáquelo de inmediato con agua tibia para evitar que se reduzca lo impermeable suyo o se descolore.

Si una cámara digital con función GPS se coloca en el estuche marino, puede ocurrir una falla en el posicionamiento u otros errores debido a la interferencia en la recepción de ondas de radio desde el satélite GPS.

Unión de los pesos

Acerca del uso de los pesos

Cuando usa el estuche marino, una los pesos hasta lograr la flotabilidad deseada.

Úselos como sea necesario.

Consulte lo siguiente en cuanto a la flotabilidad submarina.

① Si solo utiliza la cámara digital y el estuche marino:

Flotan lentamente en el agua dulce o el agua del mar (más flotabilidad).

② Si solo utiliza la cámara digital, el estuche marino y 1 peso:

Flotan aún más lentamente en el agua dulce o el agua del mar (más flotabilidad).

③ Si solo utiliza la cámara digital, el estuche marino y 2 pesos:

Se hunden lentamente en el agua dulce o el agua del mar (menos flotabilidad).

Cómo unir los pesos

Si utiliza 1 peso, alinee la parte saliente del peso con el receptáculo del trípode en el estuche marino y, usando un destornillador ranurado o algo similar, utilice el tornillo de unión de los pesos suministrados para unirlo al receptáculo del trípode.

Si utiliza 2 pesos, alinee la parte saliente del segundo peso con la parte dentada del primero, de modo que los pesos no se superpongan, y luego únalo al receptáculo del trípode.

Tenga cuidado de comprobar lo siguiente antes de entrar en el agua. Compruebe lo siguiente antes de bucear.

• ¿Queda suficiente carga en la batería?
• ¿Queda bastante memoria en la tarjeta?
• El anillo tórico está aplicado de manera uniforme dentro de su ranura?
• Ha comprobado que no haya infiltración de agua en el estuche?
• La hebilla está cerrada firmemente?

Sacar imágenes

1 Encienda la cámara.

Pulse ① para sostener el bloqueo, luego ajuste a [ON].

Pulse ② para bloquear.

2 Visualice el menú del modo de escena y luego a [Submarino]. - Lea las instrucciones de funcionamiento de la cámara digital para más detalles. 3 Dirija el área AF en el monitor LCD hacia el sujeto que quiere enfocar. 4 Pulse [AF-L] para enfocar.

• Vuelva a pulsar [AF-L] para cancelar.

5 Pulse a tope el botón del obturador para tomar la imagen.

Notas

• Antes de unir la cámara al estuche, le recomendamos que ajuste de nuevo el reloj. (Lea las instrucciones de funcionamiento de la cámara digital para más detalles.)
• Si hay algunas partes de la escena, como:
• Si hay algunos animales pequeños.
• Si hay algunos animales pequeños.
• Si hay gotas de agua o suciedad pegadas en el cristal delantero, podrá no ser posible enfocar correctamente. Tenga cuidado de limpiar el cristal antes de tomar las imágenes.

Cuando la imagen es demasiado azulada en el agua

① Seleccione [Balance b.] desde el menú de modo [Rec]. ② Pulse [DISP.] para visualizar [Ajuste b.b.]. ③ Pulse [AF-L] para ajustar el balance del blanco. ④ Pulse [MENU/SET] para terminar.

• Para terminar, también puede pulsar a mitad el botón del obturador.

Elija la mejor imagen

Ajuste el flash a [E].

Uso de la referencia del bracketing automático (Para modelos que tienen dicha función)

• Cada vez que pulsa el botón del obturador, se graban automáticamente 3 imágenes con diferente exposición. Entre las 3, puede elegir la imagen deseada.

Use el modo de ráfaga

• Cuando toma imágenes de un sujeto que se mueve rápido (un pez payaso, etc.), puede seleccionar su imagen favorita después de tomar las imágenes con el modo de ráfaga.

■ Nota

• Se admite también el ajuste del balance del blanco (modo debajo del agua) cuando graba imágenes en movimiento. (Modelo compatible: DMC-TZ20/DMC-ZS10). Puede ajustar el balance del blanco según sea la profundidad del agua o según prefiera usted.
• Para más información, lea las instrucciones de funcionamiento sobre la cámara digital.

Después del uso

Después de terminar la toma de las imágenes, siga los pasos a continuación.

1. Sumerja el estuche en agua fresca durante 30 minutos o más sin quitar la cámara digital para sacar los cristales de sal, etc.

• Pulse todos los botones de operación, etc., en el estuche para sacar toda el agua del mar. En el caso de que de los botones no se saquen los cristales de sal, etc., ellos se endurecerán y los botones dejarán de ser operables.
• No limpie el estuche con agua de chorro rápido o presurizada, etc., ya que eso podría causar infiltración de agua.

2. Saque el agua con un trapo seco que no tenga cristales de sal pegados en él y, bajo, seque enteramente el estuche.

• No seque el estuche exponiéndolo a la luz directa del sol. Eso podría hacer decolorar o dañar el estuche o acelerar el deterioro del anillo tórico.

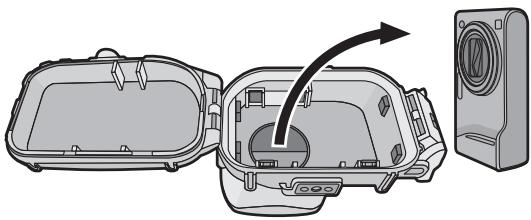

3. Abra la parte trasera del estuche para quitar la cámara digital.

4. Quite el anillo tórico del estuche y compruebe que no haya suciedad, etc., en su ranura.

5. Compruebe que no haya arañazos, etc., en el anillo tórico mientras va aplicando la grasa.

Notas

Tenga cuidado cuando va a quitar la cámara digital del estuche de manera que no se moje.

• Quite la cámara con las manos limpias. (Lave sus manos con agua fresca y séquelas.)
• Seque (PC) que sale de las mangas de su traje térmico.
• Cuando el tiempo o el mar es muy malo, elija un lugar donde la cámara digital no se moje como, por ejemplo, en casa o donde haya un techo encima.

1 Lave la parte externa del estuche con agua.

• Lave la parte externa del estuche hasta que esté limpia. (P89)
• Confirme que el anillo tórico se fije de forma segura, asegúrese de cerrar el estuche, y luego lave el exterior con agua.
• Saque toda la suciedad del estuche con un trapo mojado y blando.

Notas

• No lave el estuche con agua a alta presión, ya que eso podría causar infiltración de agua. Quite la cámara digital antes de lavar el estuche con agua. No deje la cámara digital en el interior del estuche cuando vaya a almacenarla.
• Quite el anillo tórico del estuche marino y guárdelo de manera que no se seque. Para detalles, lea la página 92.

Cuando almacene durante un largo periodo, inserte el anillo tórico antes quitado en la bolsa especial de poliéster suministrada.

• Para evitar herrumbre en los pesos y en el tornillo de unión de estos, sepárelos tras el uso y quite enteramente todo indicio de sal o agua antes de almacenar.

Precauciones para el uso

■ Manejo del anillo tórico

• No utilice alcohol, diluyente o un agente químico para limpiar el anillo tórico. Eso causará daño o deterioro al anillo tórico.
• Si no utiliza el estuche durante un largo periodo de tiempo, quite el anillo tórico de la ranura correspondiente, aplique una capa fina de grasa (suministrada), colóquelo en la bolsa especial de poliéster y almacénelo en un lugar frío y oscuro para evitar que se dañe la superficie. Cuando vuelva a usarlo, inspeccione con esmero que no esté arañado ni roto.
• Sólo utilice la grasa especificada. Si usa grasa de otro tipo, puede dañarse la superficie del anillo tórico causando infiltración de agua.
• El anillo tórico toca los lados del estuche volviendo este último impermeable. No golpee, haga entrar material extraño (suciedad, arena, aceite, etc.) ni arañe el anillo tórico ni los lados del estuche.
• Use las puntas de sus dedos para quitar el anillo tórico. No utilice objetos puntiagudos, ya que podrían arañar el anillo tórico.
• Después de quitar el anillo tórico de la parte trasera del estuche, sáquele toda suciedad, arena, aceite u otro material extraño. Limpie también la ranura del anillo tórico y los lados internos de la parte delantera del estuche que toca el anillo tórico.
• Nunca utilice un anillo tórico que haya sido arañado o dañado por la suciedad, etc. Eso causará infiltración de agua. Reemplácelo con uno nuevo.
• Una vez reemplazado el anillo tórico, si no se usa durante un largo periodo, después de abrir la cámara digital, o bien cuando sustituya la batería o algo por el estilo, en el caso de que vaya a abrir el estuche marino, verifique que dicho anillo no está dañado ni agrietado.

Después de verificar, cierre el estuche marino, lo sumerja en agua (un cubo de agua o una bañera) durante alrededor de 3 horas o más, y compruebe que no haya filtración de agua. (P84)

• Los anillos tóricos son productos consumibles. Sin embargo, su duración dependerá de cómo se mantengan, de cuánto se utilicen y de sus condiciones de almacenamiento. Le recomendamos reemplazarlos cada año aunque no vea ningún arañazo.

Acerca del mantenimiento

• No utilice los productos químicos a continuación para la limpieza, antioxidante, antiempañante o reparación. El hecho de usarlos directa o indirectamente (con un spray químico, etc.) en el estuche podrá ocasionar grietas.

Productos químicos prohibidos	Cuidado
Disolventes orgánicos voláttiles/Agentes químicos para limpieza	No limpie el estuche con disolventes orgánicos voláttiles como el alcohol, la gasolina o un diluyente y agentes químicos para limpieza. Límpielo con agua fría o tibia.
Anticorrosivos	No utilise anticorrosivos ya que las partes metálica están hechas de acero inoxidable o bronze. Límpielo con agua fresca.
Agentes antiempanjanés	No utilise agentes antiempanjanés a la vente. Tenga cuidado de usar el silicagel indicado en estas instrucciones de funcionaimiento.
Adhesivos	No utilise adhesivos para reparar. En el caso de que su estuche necesitase ser reparado,统计数据 a su经商ciente.

• Si la grasa se pega a la cámara digital, séquela con un trapo blando y seco.
• Cuando limpie el interior del estuche, solo hágalo utilizando un trapo blando y seco. Limpie el interior del cristal delantero con un trapo blando y seco antes y después del uso para que el cristal se mantenga claro.

Acerca del almacenamiento y de la inspección antes del uso

• Siempre ponga la cámara digital dentro del estuche.
• Ponga cuidado en que no haya suciedad ni polvo pegados en el anillo tórico.
• Seque a fondo el estuche a temperatura ambiente y almacénelo en un lugar frío y oscuro.
• Le recomendamos que inspeccione el estuche antes de 3 años desde la compra. Esta inspección conlleva el desmontaje y la limpieza del estuche, comprobando todas las piezas y reparándolas si fuese necesario, y controlando la impermeabilidad del estuche utilizando el mismo equipo de ensayo hidrostático que se usó para controlar la impermeabilidad antes de la compra. Todos los costes de transporte estarán a cargo del cliente.
• No desmonte ninguna pieza ni utilice accesorio alguno que no esté especificado en estas instrucciones de mantenimiento ni modifique el estuche. Si el estuche no funciona correctamente, llame a su comerciante.

Especificaciones

Modelo compatible:	DMC-TZ20/DMC-ZS10/DMC-TZ19/DMC-ZS9/DMC-TZ18/DMC-ZS8(A partir de enero de 2011*)
Dimensiones:	Aproximamente150 mm (W)×94 mm (H)×103 mm (D)(excluyendo las partes salientes)
Peso:	Aproximamente 475 g (incluyendo el difusor)
Material:	Policarbonato
Sistema impermeable:	Cierre de anillo tórico
Profundidad de resistencia al agua:	40 m

• Consulte las instrucciones de funcionamiento, el catálogo, el sitio web, etc. de la cámara digital para obtener la última información sobre los modelos que pueda usar.
