MANUAL DE USUARIO B0930082E4UV Tripp Lite

Guía de Inicio Rápido

Portal de Servidor de Consola con Acceso por Cellular

Modelos: B093-004-2E4U-V, B093-008-2E4U-V

English 1 • Français 17 • Pycckn 25

1111 W. 35th Street, Chicago, IL 60609 EE. UU. triplite.com/support

Copyright © 2022 Tripp Lite. Todos los derechos reservados.

El paquete incluye

Servidor de Consola B093-004-2E4U-V o B093-008-2E4U-V
- Antena de Pala 4G LTE (x2)
- Fuente de Alimentacion Extera con Adaptadores de Clavijas NEMA 1-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS1363 (Reino Unido) y AS2112 (Australia) (Entada: 100V 240V 50Hz / 60Hz 0.3A; Salida: 5V 1A)
- Accesorios de instalación
- Patas de Goma
Adaptador Serial de Límite DB9 a RJ45
- Convertidor de E / S Digital (Bloque de Terminales)
- Guía de Inicio Rápido

Ensemble de Hardware

1A Si es independiente: Coloque las patas de goma con respaldo adhesivo a la base del servidor de consola.
1A Si está instalado en rack: Coloque el juego para rack en el costo del servidor de consola para sujetarlo al rack.
2 Atornille las antennas de pala 4G LTE en los connectores principal (M) y de diversidad (A)

Note: Atornille las antenas 4G LTE únicamente con la fuerza de su mano. Los connectores SMA usados para conectar las antenas LTE 4G pueda danarse si se aprietan demasiado.

3 Atornillerialquier antenna GPS pasiva o activen el conector GPS

Note: Los conectores de GPS estan disponibles en Tripp Lite. Para mas informacion, visite tripplite.com.

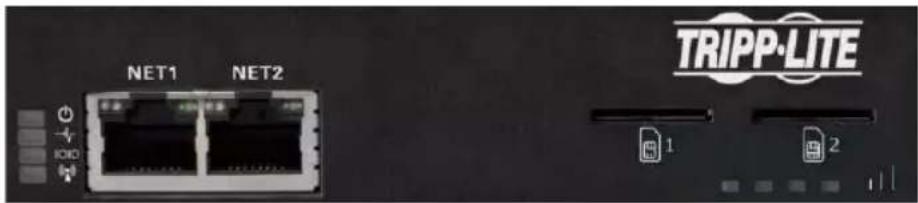

4 Si tiene un plan de datos, inserte las SIMs en las ranuras para este fin. Si solo está usingo una SIM, use la ranura 1.

5 Conecte el puerto NET1 del servidor de consola a su red primaria.

Ensemble del Hardware

6 Conecte el puerto NET1 del servidor de consola a su red de administración fuera de banda [OOB].
7 Para bajo IP de cellular, conecte el puerto NET1 al puerto WAN de un ruteador secundario. El bajo IP permite a un ruteador LAN usage el módem del servidor de consola como una connexion WAN.
8 Conecte dispositivos adicondales a lo puertos serials y puertos USB del servidor de consola.
9 Si tiene Senseores externos, enchufelos en elbloque de terminales y conecteomialquier sensor y dispositivo DIO.
10 Enchufe la fuente de alimentacion de 12V CD y encienda el servidor de consola.

Los servadores de consola B093-004-2E4U-V y B093-008-2E4U-V son direccionables en uno de dos direcciones IP:

1 Su direccion incorpora (192.168.0.1/24).
2 El valor predeterminado dirección su cliente DHCP que acepta desde un servidor DHCP de su red.
3 Usando un navegador en laquia red como el puerto NET1 del servidor de consola con una direccion IP en uno de los rangelos de red (p.e. 192.168.0.x/24, del rango uso por su servidor DHCP):

Ingrese https://192.168.0.1/ o https://[DHCP-direction proporcionada]/ y oprima Enter.

Note: Estara presente el error "conexión no confiable" del certificado SSL autopromrado del servidor de consola.

4 Haga click en el error para cargar la page de inicio de senal del servidor de consola.
5 Introduzca el usuario de sistemas y el número de acces predeterminados.

Nombre del Nombre: root

Contrasena: default

Presione Enviar o Enter. Se cargará la págin de bienvenida de la interfaz de consola.

Note: La interfaz de consola cerrará la sesión afterwards de inactividad. La párgina actual permanecerá cargada; sin embargo, hacer click en cualquier elemento de interfaz de usuario carrregará la párgina de inicio de sesión. Volviendo a起初 sesión se volverá a carrgar la párgina Solicitada.

Las options de configuración y administración se presentan en los menús ampliados de forma predeterminada en elazo izquierdo de la interfaz. Los menús de nivel superior son Administración, Estado, Serial y Red, Alertas e Inicio de Sesión y Sistema.

El resto de la páginá enumerera las tareas de configuración necessarias para convertir el servidor de consola en una unidad usable. Algunas de estas tareas se marcarán como terminadas debido a los parámetros de fabrica del servidor de consola. Los procedimientos descriños en lasuma sección documentan la configuración inicial realizando los menos, en lugar de la lista de tareas.

Establishca un número de acceso fuerte, de alta entropía para el Nombre Raiz

1 Haga click en Serial y Red > Usarios y Grupos.
2 Haga click en Editar para el Nombre Raiz.
3 Ingrese un numero de acceso fuerte y de alta entropia en el camino Contrasena.
4 Reingrese la contraseña en el camino Confirmar.
5 Haga click en Aplicar.

Establezca el Metu do de Configuracion de Red del Puerto NET1

1 Haga click en Sistema > IP.
2 Haga click en Interfaz de Red si no es la pestaña al frente.
3 Para el Methodo de Configuracion, Haga click en el boton de radio DHCP o Estatico.
4 Si es Estático, ingrese una Dirección IP y Máscara de Subred para la interfaz de NET1.

Configure el Metu do de Configuracion de Red del Puerto NET2

El puerto NET2 está configurado de fabraca como inactivo. Para activarlo:

1 Haga click en Sistema > IP.
2 Haga click en Interfaz LAN de Administracion para hacerla la pestaña mas al frente.
3 Haga click en el cuadro de dialogo Desactivar esta interfaz de red para de seleccionar estaopping y activar NET2.
4 Para el Methodo de Configuracion, Haga click en el boton de radio DHCP o Estatico.
5 Si es Estático, ingrese una Dirección IP y Máscara de Subred para la interfaz de NET2.

Para fauna de banda [OOB], configure这些para su red de administración.

Para el paso IP, configure这些东西 para coincidir un rango IP privado sin uso.

Note: El cortafuego del servidor de consola determina qué protocolos y servicios peuvent acceder a puertos y dispositivos. HTTPS y SSH están activos para el servidor de consola predeterminado. ParaATTER los parámetros de acceso para el servidor de consola y puertos serieses conectados, haya click en Sistema > Servicios. Entoces haya click en la pestaña de Acceso a Servicio y ajuste, según se requiera

Antes de Continuing, asegúrese de que se ha instalado al menos una tarjeta SIM. Para información adicional, consulte la sección Ensemble del Hardware.

1 Haga click en Sistema > Marcado.
2 Haga click en la pestaña Modem Cellular Interno.
3 Marque el botón de radio de Permitir comida de MODem de salute.
4 Ingrese el Nombre de Punto de Acceso [APN] de su proveedor de Internet en el camino APN.
5 Si utilizes servadores DNS que no sean servadores de su proveedor de Internet, marque la caja de dialogo de Anulacion de servadores DNS returnados e introduzca las direcciones DNS en los Campos de servidor DNS 1 y servidor DNS 2.

Note: Su proveedor de Internet puedaULARizar otherstales de la conexion. En general, solo se necesita el APN y los otheros Campos se pueen dejar en blanco. Si se proportionscna un codigo pin, useo para desbloquear la tarjeta SIM.

6 Haga click en Aplicar Parámetros de Marcado del Módem. Se establcerá una connexion de datos con su operador.

Compruebe el Estado de Conexión del Módem Celular

1 Haga click en Estado > Estadisticas.
2 Haga click en la pestaña de Falla en y fuera de banda.
3 Tenga en cuenta que en Fuera de Banda Siempre Encendido — El Estado de Conexión del Módem Celular Interno es conectado.
4 Tenga en cuenta la Dirección IP ubicada del MODem y si la direccion IP es Pública o privada.

Compruebe la Fuerza de Senal del Módem Celular (RSSI)

1 Haga click en Estado > Estadística.
2 Haga click en la pestana Celular.
3 Tenga enIELD el valor de cobertura RSSI (indicacion de fuerza de senal recibida):

Medicina de Señal Calidad de Señal
≤ -100 dBm Inacceptable
-99 dBm a -90 dBm Débil a media
-89 dBm a -70 dBm Media a fuerte
≥ -69 dBm Muy fuerte

Nota: Los LEDs de estado del cellular y fuerza de la SERIAL también muestran el estado del módem: apagado para sin connexion, destellando cuando se建立起 y encendido cuando está establishada. La cobertura se indica por el número de LEDs iluminados: quatre (muy fuerte); tres (fuerte); dos (medio); uno (débil); cero (inacceptable).

Configure el Acceso Remoto por Celular

Si la direccion IP asignada es fija y Pública, acceda directamente a los servicios HTTPS y SSH de servidor de consola. Si la direccion IP es dinámica y Pública, configure el cliente de DNS dinámico del servidor de consola:

1 Haga click en Sistema > Marcado.
2 Haga click en la pestaña Módem Celular Interno.
3 Selezione su proveedor de DNS dinamico en el menu emergente de DNS Dinamicico.
4 Ingrese sus parámetros para Campos tales como nombre de host DDNS, Nombre de Nombre DDNS y contraseña DDNS.

Si la direccion IP asignada es privada, no es posible el acceso remoto directo. En su lugar, use un VPN.

Configure Los Dispositivos Administrados

1 Haga click en Serial y Red > Puerto Serial.

Para configurar un puerto:

2 Haga click en Editar.
3 Configure los Parámetros Comunes para el Puerto x para que concuerden con el dispositivo connectado al puerto serial x.

4 Para habilitar el acceso remoto al dispositivo, marque el boton de radio de Modo de Servidor de Consola en Parametros del Servidor de Consola y haga click en las casillas de verificacion para los protocolos permitidos (por exemple, Telnet, SSH y Terminal Web).

5 Haga click en Aplicar.

Note: Configure las políticas de acceso del usuario para conectar a dichos puertos en Serial y Red > Usarios y Grupos. Un servidor AAA pueda configurarlos en forma remota. Para informacion adicional, consulte el Manual del Propietario.

Configure el Paso de IP (Optional)

Para poder en forma transparente los parámetros IP del cellular y el tráfico de datos a un ruteador Ethernet de bajo:

1 Conecte el puerto NET2 del servidor de consola al puerto WAN secundario del rutrador de bajada.
2 Configure NET2 para una direccion IP estatica, privada, sin uso (p.e. 192.168.23.23).
3 Configure el ruteador de bajada para Obtener su IP de DHCP.
4 Haga click en Serial y Red > Paso de IP.
5 Marque la casilla de verificacion Permitir el paso de IP del módem al ruteador de baja.
6 Seleccione Modem Celular Interno del menu emergente de modem
7 Ingrese la direccion MAC del ruteador de bajada en el campo de entrada de texto direccion MAC.
8 Selectione LAN de Administracion del menu emergente de interfaz.
9 Si el ruteador no accepts parámetros de red cellular del DHCP, marque la casa de verificacion de Activar Forzar Mascar de Subred e ingrese un valor de Forzar Mascar de Subred de 24.
10 Para acceder al servidor de consola (p.e. para administración de OOB) using la direccion IP del cellular, marque las casillas de verificacion Intercepction Activada para los servicios deseados (SSH, HTTPS y HTTP).

Note: Este separa el refrico WAN y LAN, pero除外 dispositivos conectados NET2 pueda ver datos de WAN.

Garantía

GARANTÍA LIMITADA POR 2 ANOS

TRIPP LITE garantiza durante un periodo de dos (2) años a partir de la Fecha de compra inicial que este producto no tiene defectos de materiales ni de mano deoba. La obligacion TRIPP LITE bajo this guarantia está limitada a la reparacion o reemplazo (A su sola disreciun) de qualquier producto defectuoso. Para Obtener service bajo esta garantia, debe obtener un numero de Autorizacion de Devolucion de Mercancia (RMA) de TRIPP LITE o de un centro de service autorizzato de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de service autorizzato de TRIPP LITE con los cargos de transporte prepagados y deben acompanarse con una breve descripicon del problema y un comprobante de la fecha y el lugar de compra.Esta garantia no se aplica a equipos que hayan sido danados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de una manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTIAS EXPRESAS O IMPLICITAS, INCLUIDAS GARANTIAS DE COMERCIABILIDAD Y ADECUACION PARA UN PROPENSITY PARTICULAR.

Algunos Estados no permiten la limitacion o exclusion de garantias implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO TRIPP LITE SERA RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, TRIPP LITE no es responsable por ningún costo, como perdida de Utilities o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de tcerceros o de qualquier other forma.

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Bajo la Directiva de Desechos de Equipos Eléctricos y Electrónicos (WEEE) [Waste Electrical and Electronic Equipment] y regulaciones aplicables, cuando los clients dequisitionen un nuevo equipo eléctrico y electrónico de Tripp Lite está obligados a:

• Enviar el equipo bajo reciclaje en una base de uno por uno, semejante por semejante (esto varia de un País a除外)
• Enviar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad..

Tripp Lite tiene una的政治a de mayor continua. Las specifications estan susetas a Cambios sin previo aviso. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.
