MANUAL DE USUARIO SRN3RG12USDP Tripp Lite

Manual del Propietario

Gabinete Abatible SmartRack® NEMA 3R para Instalación en Pared Control Industrial de Uso General

Modelos: SRN3RG6US, SRN3RG9US, SRN3RG9USDP, SRN3RG12US, SRN3RG12USDP

(Número de Serie: AG-0609)

Índice

1. Instrucciones de Seguridad 13 Importantes
2. Descripción General 13
3. Identificación de Características 14
4. Instalación del Gabinete 15

4.1 Preparación 15
4.2 Desempacado 15
4.3 Conexión a Tierra 16

1. Configuración del Gabinete 16

5.1 Cerraduras de la Puerta 16
5.2 Acceso y Manejo de Cables 16
5.3 Rieles para Instalación 17
5.4 Ajuste de Profundidad del 17 Riel de Instalación

1. Instalando el gabinete en la pared 18
2. Instalación del Equipo 21
3. Especificaciones 21

8.1 Dimensiones de la Unidad 21
8.2 Dimensiones del Paquete 21

1. Almacenamiento y Servicio 22
2. Garantía 22

English 1

Français 23

TRIPP·LITE

1. Instrucciones de Seguridad Importantes

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instrucciones y advertencias que deben observarse durante la instalación y operación del producto descrito en este manual. El no hacerlo puede invalidar la garantía y causar daños a la propiedad o lesiones personales.

• El gabinete es extremadamente pesado. Tenga cuidado al manipular el gabinete. No intente desempacarlo, moverlo o instalarlo sin ayuda. Utilice un dispositivo mecánico como un montacargas o gato para tarimas para mover el gabinete en el contenedor de embarque.
• No coloque ningún objeto sobre el gabinete, especialmente recipientes con líquidos y no intente apilar los gabinetes.
• Inspeccione el contenedor de embarque y el gabinete para detectar daños durante el transporte. No use el gabinete si está dañado.
• Deje el gabinete en el contenedor de embarque hasta que haya sido movido tan cerca a su ubicación final como sea posible.
• Deje espacio suficiente en la parte delantera, trasera, superior e inferior del gabinete para una ventilación adecuada. No bloquee, cubra ni coloque objetos en las aberturas externas de ventilación del gabinete.
• Para instalación permanente en la pared, asegúrese de fijar firmemente el gabinete a la estructura del edificio antes de la operación.
• Tenga cuidado cuando corte el material de empaque. El gabinete podría haber sido rasguñado o rayado, causando daños no cubiertos por la garantía.
• Guarde todo el material de empaque para uso posterior. Volver a empacar y enviar el gabinete sin el material de empaque original puede ocasionar daños al producto que anularían la garantía.
• No se recomienda el uso de este equipo en aplicaciones de soporte vital donde es razonable esperar que la falla de este equipo provoque la falla del equipo de soporte vital o afecte significativamente su seguridad o eficiencia.
• Este gabinete permite un tamaño comercial máximo de conductos 2 con orificio de 64 mm [2.5".
• Use solo conductos y conexiones con especificación NEMA 3R (o superior) para mantener la capacidad de protección ambiental del gabinete.

2. Descripción General

Los gabinetes NEMA 3R abatibles para instalación en la pared acomodan todo el equipo para instalación en rack estándar de 19", sin importar el proveedor y se embarcan completamente ensamblados para una instalación rápida y fácil. Tienen una especificación NEMA 3R para protección contra caída de suciedad, lluvia, aguanieve, nieve, polvo arrastrado por el viento, salpicaduras de agua y formación externa de hielo. Cuentan con gabinetes adaptablees de servicio pesado en diversas alturas. Todos los modelos tienen un diseño abisagrado que permite al gabinete girar alejándose del soporte de pared para un fácil acceso al equipo.

Los gabinetes NEMA 3R abatibles para instalación en la pared tienen profundidades variables de instalación, ideales para servidores. Los gabinetes incluyen una puerta frontal removable con cerradura y un cuerpo de gabinete abatible abisagrado para mantenimiento conveniente.

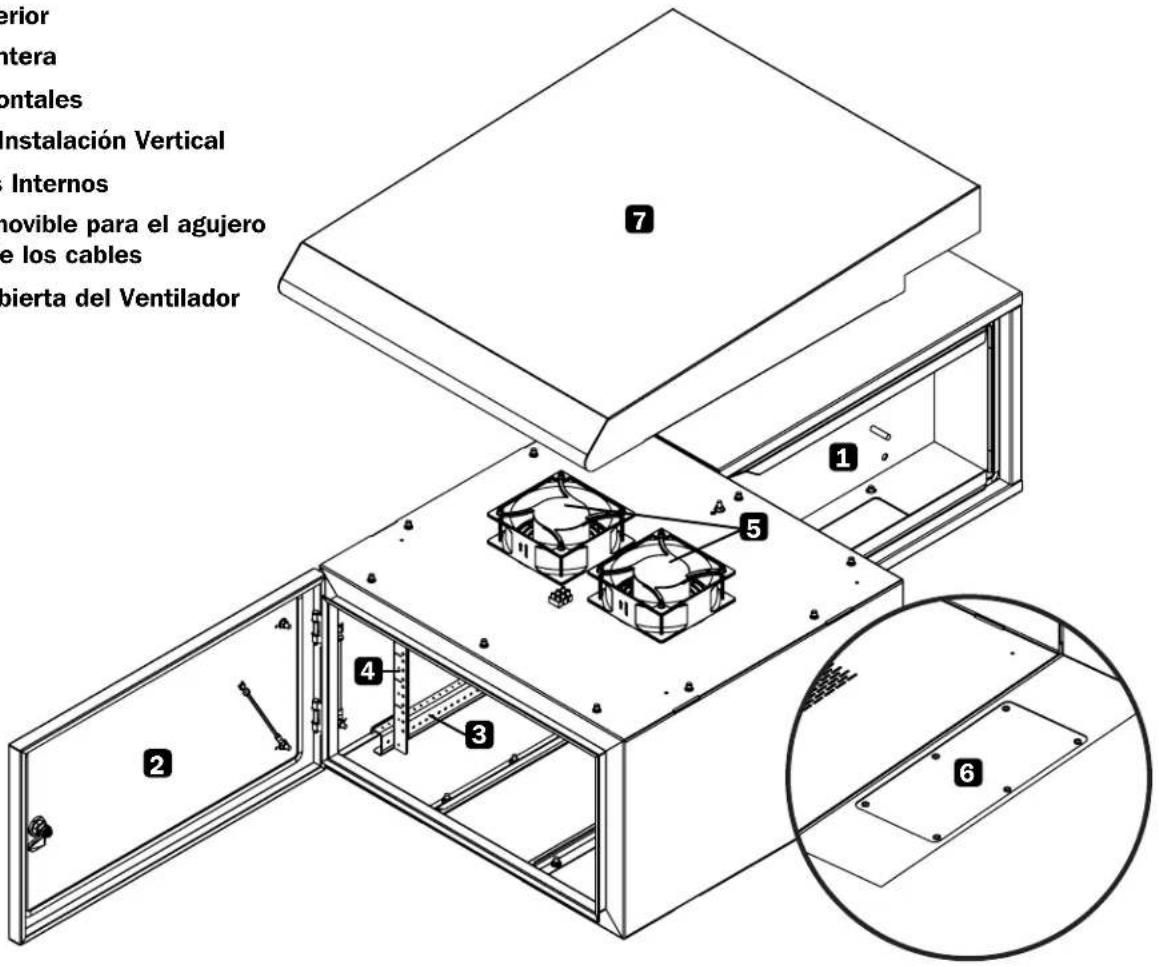

3. Identificación de Características

Se muestra el modelo SRN12G6US. Los otros modelos tienen características similares, siendo las únicas diferencias la altura y la profundidad del rack.

1 Puerta Posterior
2 Puerta Delantera
3 Rieles Horizontales
4 Rieles para Instalación Vertical
5 Ventiladores Internos
6 Cubierta removable para el agujero de acceso de los cables
7 Panel de Cubierta del Ventilador

Interior ntera ontales Instalación Vertical Internos movible para el agujero e los cables bierta del Ventilador

4. Instalación del Gabinete

¡Precaución! ¡Lea todas las Instrucciones y las advertencias antes de realizar la instalación!

Advertencia: Los gabinetes son extremadamente pesados. No intente desempacar, mover o instalar el gabinete sin asistencia. Tenga mucho cuidado al manipular el gabinete y asegúrese de seguir todas las instrucciones de manejo e instalación. No intente instalar equipo sin estabilizar primero el gabinete.

4.1 Preparación

El gabinete debe instalarse en un área estructuralmente firme que sea capaz de soportar el peso del gabinete, todo el equipo que se instale en el gabinete y otros gabinetes y/o equipo que se instalen cerca. Antes de desempacar el gabinete, debe mover el contenedor de embarque lo más cerca posible a la posición de instalación final para minimizar la distancia de desplazamiento de la unidad después de haber retirado el empaque protector. Si va a almacenar el gabinete durante un largo período antes de la instalación, siga las instrucciones en la sección de Almacenamiento y Servicio.

Necesitará varias herramientas:

• Nivel
  • Desarmador con punta Phillips
• Herramientas adecuadas para la instalación en pared

Necesitará además los siguientes accesorios:

- Accesorios adecuados para la instalación en la pared (no se incluyen)

4.2 Desempacado

Use al menos dos personas para desempacar el gabinete.

1 Mueva la tarima de embarque a una superficie firme y nivelada.
2 Abra la caja y retire los cuatro protectores de las esquinas. Guarde todos los materiales de empaque para uso posterior a menos que esté seguro de no necesitarlos. Los materiales de empaque son reciclables.
3 Con una persona en cada lado, levante cuidadosamente el gabinete fuera de la caja y colóquelo sobre una superficie firme y nivelada.
4 Examine el gabinete para detectar cualquier daño o parte floja. Confirme que todas las partes estén presentes. Si algo está faltante o dañado, póngase en contacto con Tripp Lite para solicitar ayuda. No intente usar el gabinete si ha sido dañado.

Nunca extienda más de un componente del gabinete a la vez.

Advertencia: Nunca intente levantar o instalar sin la ayuda adecuada. No trate de levantar el gabinete solo.

4. Instalación del Gabinete

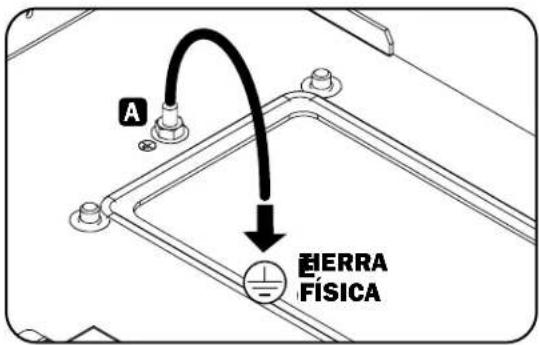

4.3 Conexión a Tierra

Todas las partes del gabinete se conectan a tierra con el bastidor del gabinete. Use el punto roscado de conexión a tierra posterior A y una tuerca hexagonal M6 y arandela (incluidas) para conectar el marco del gabinete directamente a la conexión de tierra de su instalación con un cable 8 AWG (3.264 mm). Conduzca el cable de tierra bajo el marco del gabinete para asegurar la operación sin obstáculos de la puerta. Advertencia: Conecte cada gabinete por separado a la conexión a tierra física. No use el gabinete sin una conexión a tierra física.

A HERRA FÍSICA

5. Configuración del Gabinete

Antes de la instalación, asegúrese de planear la ubicación y arreglo de los componentes dentro del gabinete. Asegure que los rieles de instalación estén invertidos o ajustados para la profundidad, dependiendo de la configuración de su equipo.

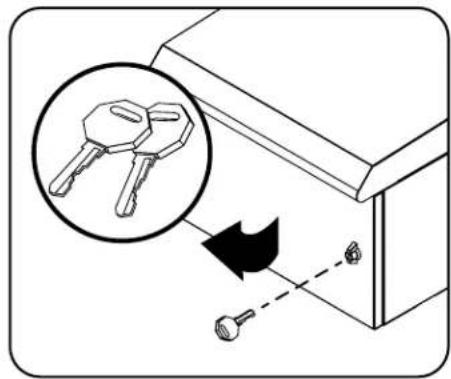

5.1 Cerraduras de la Puerta

Las puertas delantera y trasera tienen cerraduras que pueden abrirse con las llaves incluidas.

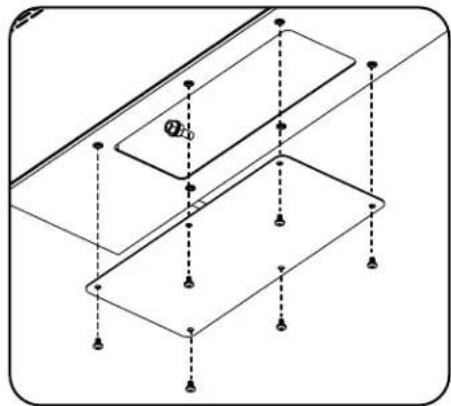

5.2 Acceso y Administración del Cableado

El gabinete tiene una abertura para acceso y administración del cableado. La abertura puede ser cerrada atornillando el panel removable de acceso de cables.

Q_{E0}

5. Configuración del Gabinete

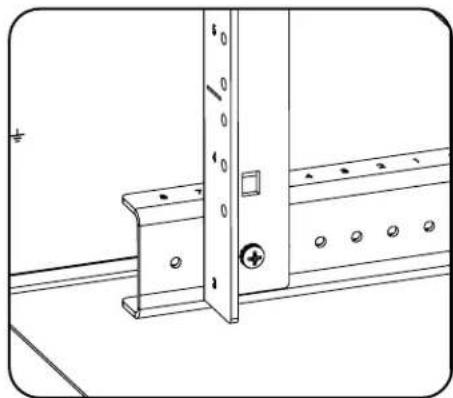

5.3 Rieles de Instalación

El gabinete viene con rieles de instalación que tienen orificios roscados para equipos de instalación en rack. Para instalar el equipo, use los accesorios incluidos. Advertencia: Asegúrese de tener el gabinete instalado firmemente en la pared o en su posición final sobre el piso antes de instalar cualquier equipo dentro de él. Asegúrese además de tener todos los ajustes correctos en sus rieles antes de instalar el equipo. (Para el Ajuste de Profundidad del Riel de Instalación, vea abajo).

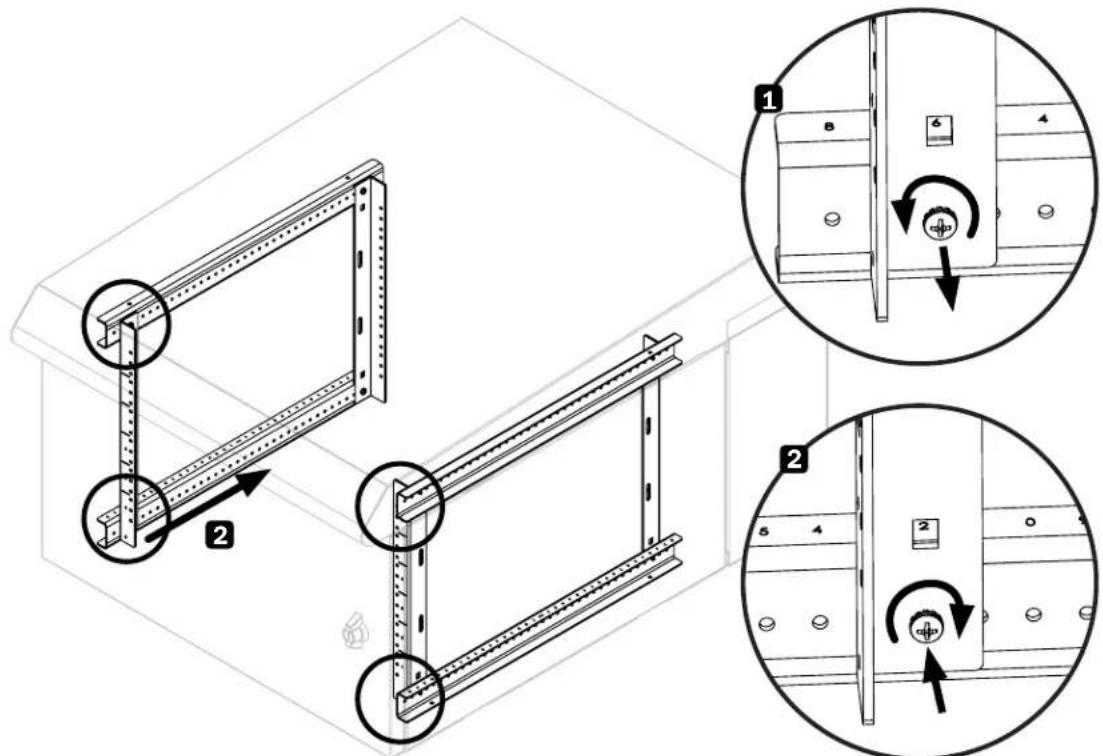

5.4 Ajuste de Profundidad del Riel de Instalación

Advertencia: No intente ajustar los rieles mientras el equipo está instalado en el gabinete. No intente usar rieles sin los tornillos instalados. (2 por riel.)

La profundidad de instalación predeterminada varía según el modelo. No ajuste los rieles de instalación a menos que su equipo requiera una profundidad de instalación diferente. El juego de rieles anteriores puede ajustarse independientemente en incrementos de 12.7 mm [1/2"].

1 Cada riel para instalación de equipos está conectado al gabinete con 2 tornillos: uno en la esquina superior y otro en la esquina inferior. Usando un desatornillador Phillips, retire los tornillos que sujetan los rieles al gabinete.
2 Deslice los rieles de instalación a la profundidad deseada y reinstálelos usando los tornillos que retiró en el Paso 1.

6. Instalando el gabinete en la pared

1. Instale el gabinete en los travesaños de la pared

Advertencia: Nunca intente levantar o instalar sin la ayuda adecuada. No trate de levantar el gabinete solo.

No intentar instalar el gabinete en la pared con el equipo en el gabinete.

La superficie de apoyo debe ser capaz de soportar con seguridad la carga combinada de todos los accesorios y componentes instalados. Para el peso, tamaño y capacidad de carga del gabinete, vea las especificaciones del producto y otros recursos de soporte en tripplite.com/support.

• El gabinete debe ser instalado por un técnico calificado. Antes de instalar, use un nivel y cinta métrica para ubicar con precisión el área de instalación. Use un mínimo de cuatro tornillos (no incluidos, los tamaños variarán según el modelo) para fijar el gabinete en su lugar. Con el gabinete se proporciona una arandela grande con espuma de celda cerrada. El lado de espuma de celda cerrada de la arandela debe estar contra el gabinete para sellar el orificio de instalación.
• Cerciórese que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de travesaños.
• Si no hay travesaños en el lugar de instalación, se le recomienda instalar travesaños en la posición deseada para fijar el gabinete en su lugar. Debido al peso del gabinete, NO utilice taquetes de expansión de plástico en la pared, taquetes roscados en la tablarroca, volquetes roscados en la pared, taquetes de pared hueca tipo manguito (También llamados molly bolts) o pernos de palanca.
• Use los medios de soporte adecuados al instalar en bloques de concreto de cenizas, concreto o travesaños de madera. Es responsabilidad del instalador elegir los accesorios de instalación adecuados (no suministrados). Debido al peso del gabinete, NO utilice taquetes de expansión de plástico en la pared, taquetes roscados en la tablarroca, volquetes roscados en la pared, taquetes de pared hueca tipo manguito (También llamados molly bolts) o pernos de palanca.
• Si coloca el gabinete sobre un receptáculo de telecomunicaciones, retire la placa de pared, luego fije el gabinete a la pared. Una vez asegurado, fije la placa de pared sobre el receptáculo.
• Si no está disponible un receptáculo de telecomunicaciones, una caja de instalación sobre superficie (o conector sobre superficie) y un cable de equipo pueden ser instalados dentro de la unidad.
• Use una caja de instalación sobre superficie con respaldo adhesivo.

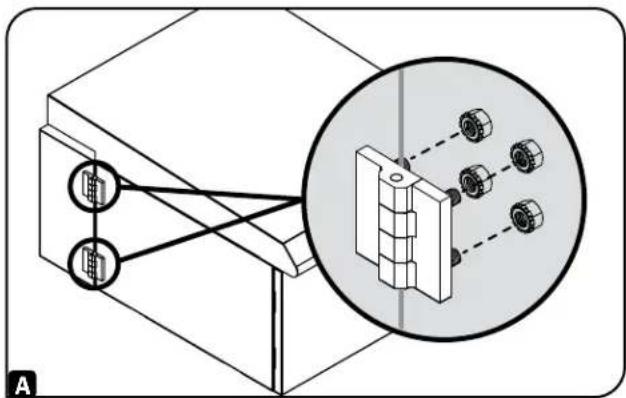

A Retire la puerta posterior del gabinete retirando las tuercas que sujetan las bisagras al cuerpo del gabinete.

6. Instalando el gabinete en la pared

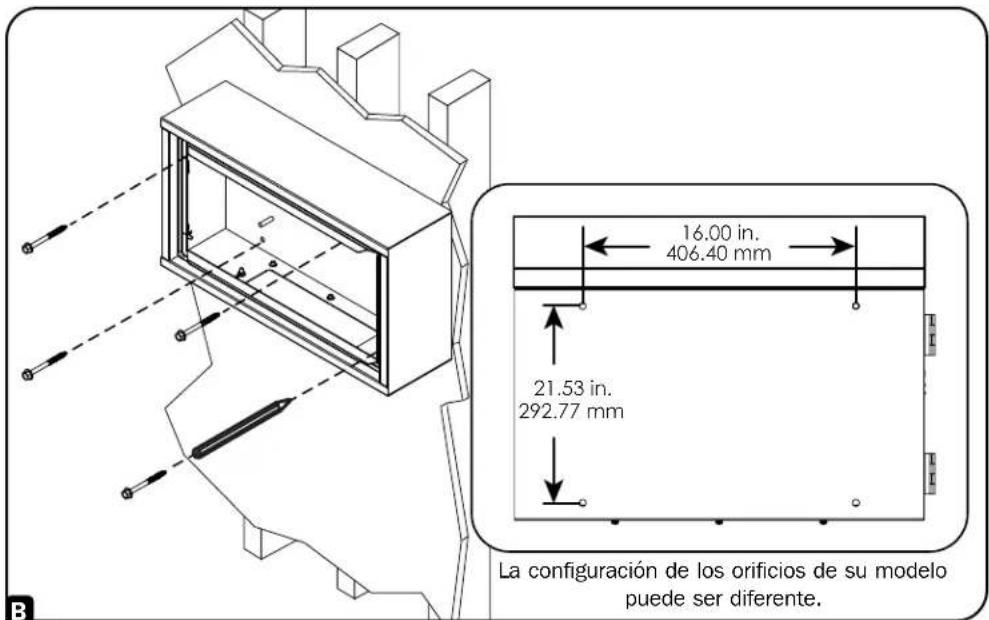

B Instale la puerta posterior del gabinete por sí sola en los travesaños de la pared.

La cantidad de recortes en la puerta posterior del gabinete variarán según el modelo. Cada orificio puede aceptar un tornillo M8, M10, 5/16" o 3/8". Los orificios están centrados con 16" entre sí para acomodar la colocación estándar de pernos de pared. La distancia vertical entre los orificios variará según el modelo.

16.00 in. 406.40 mm 21.53 in. 292.77 mm La configuración de los orificios de su modelo puede ser diferente.

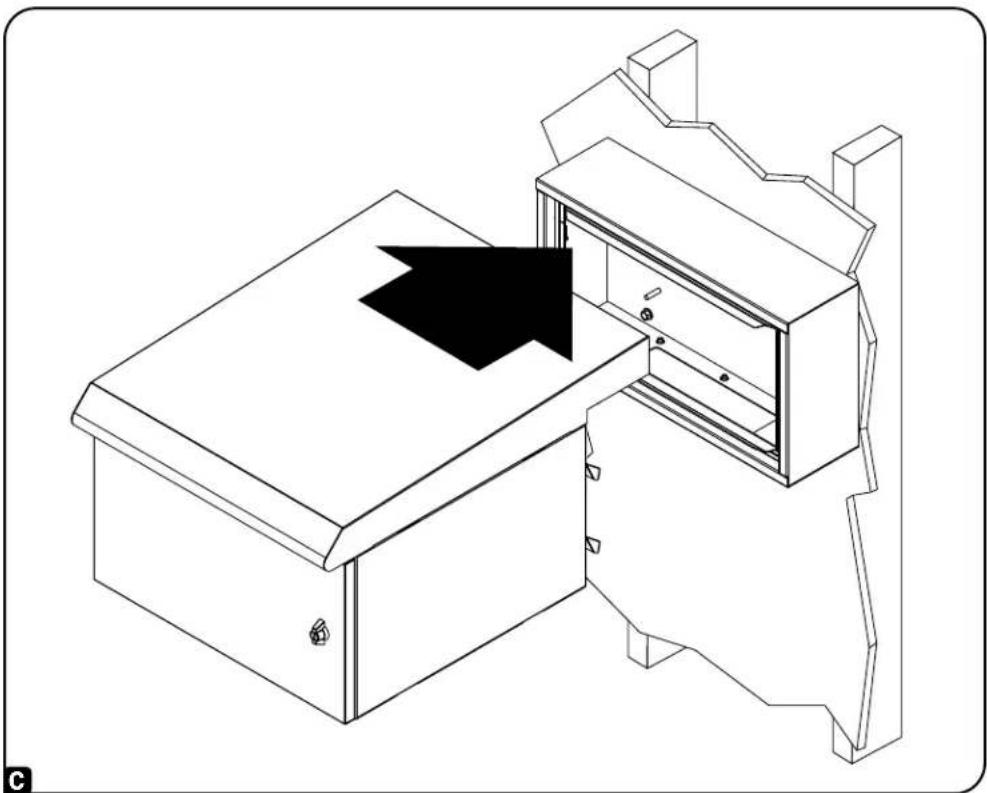

C Fije el cuerpo del gabinete y la puerta frontal a la puerta posterior instalada instalando el cuerpo del gabinete y fijándolo a las bisagras y tuercas retiradas en el paso 1.

Note: El gabinete debe ser instalado por un técnico calificado. Antes de instalar, use un nivel y cinta métrica para ubicar con precisión el área de instalación. Use sujetadores adecuados (no incluidos) para asegurar el gabinete a la pared. Se recomienda un mínimo de 4 sujetadores. Con el gabinete se proporciona una arandela grande con espuma de celda cerrada. El lado de espuma de celda cerrada de la arandela debe estar contra el gabinete para sellar el orificio de instalación. Use los medios de soporte adecuados al instalar en bloques de concreto, concreto, tablarroca o travesaños de madera. Advertencia: La superficie de apoyo debe ser capaz de soportar con seguridad la carga combinada de todo el hardware y componentes instalados. Para el peso, tamaño y capacidad de carga del gabinete, vea las especificaciones del producto y otros recursos de soporte en tripplite.com/support.

6. Instalando el gabinete en la pared

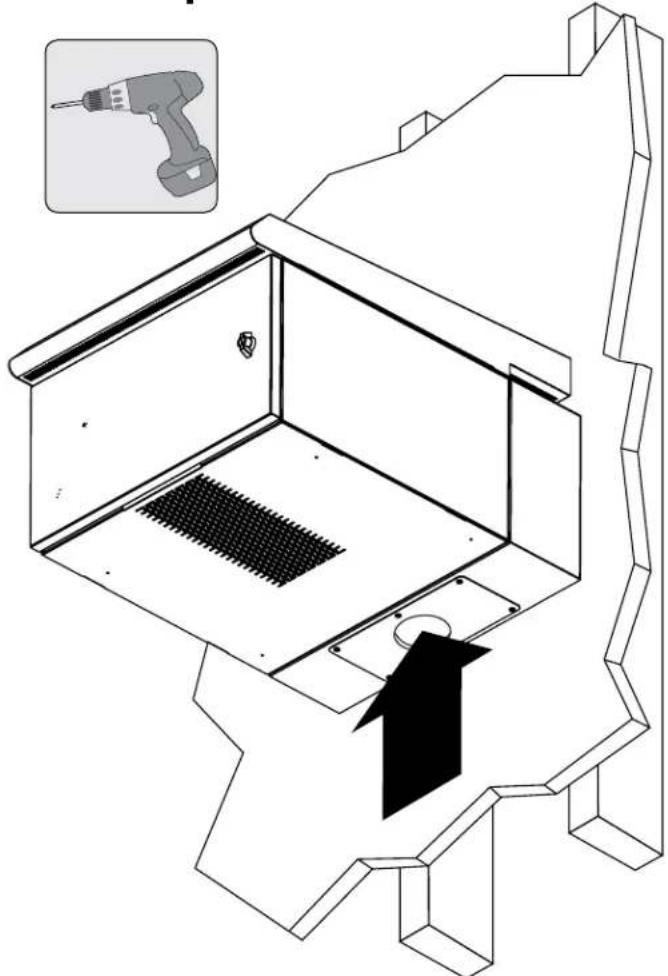

2. Utilice una Broca y Punzón (Como un Greenlee) para Crear un Recorte para Conducto Inferior

Nota: Esta tapa de conductos permite un tamaño comercial máximo de conductos 2 con orificio de 64 mm [2.5"].

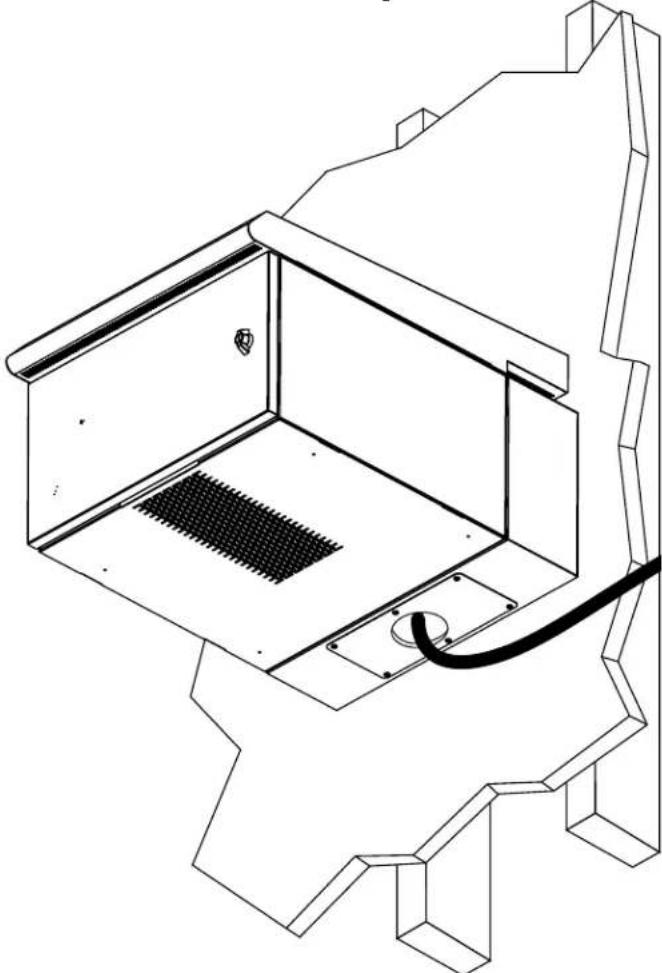

3. Conduzca el Cable de Datos y Alimentación (Si se Requiere) A Través del Recorte para el Conducto

Nota: Para mantener una especificación NEMA, utilice accesorios sellados en los recortes al conectar a conductos. Están disponibles placas accesorias de pasacables con los números de modelo SRGP1KO, SRGP2KO, SRGP3RM y SRGP4PLASTIC (vendidos por separado).

7. Instalación del Equipo

Advertencia: No instale equipos hasta haber estabilizado el gabinete. Instale primero los equipos más pesados e instálelos desde la parte inferior del gabinete. Instale los equipos a partir de la parte inferior del gabinete y proceda hacia la parte superior del gabinete—nunca al revés. Si utiliza guías de equipos deslizantes, tenga cuidado al extender los rieles. No extienda más de un juego de rieles de equipos deslizantes a la vez. Evite extender los rieles de equipos deslizantes cerca de la parte superior del gabinete.

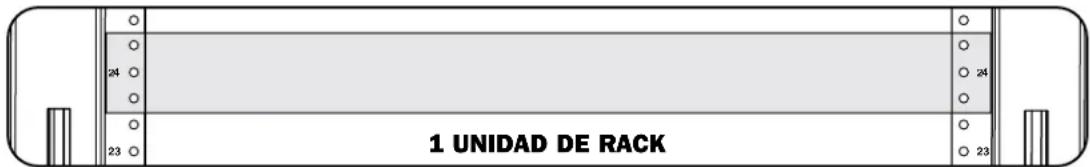

Nota: Los orificios roscados en medio de cada unidad de rack están numerados y también incluyen una pequeña ranura para facilitar la identificación. Una sola unidad de rack incluye el espacio ocupado por el orificio numerado y los orificios directamente arriba y abajo.

1 UNIDAD DE RACK

8. Especificaciones

8.1 Dimensiones de la Unidad

MODELO SRN3RG6US SRN3RG9US		SRN3RG9USDP SRN3RG12US SRN3RG12USDP
ALTURA	453 mm[17.83"]	586 mm[23.08"]	591 mm[23.25"]	720 mm[28.33"]	724 mm[28.5"]
ANCHO	610 mm[24"]	610 mm[24"]	610 mm[24"]	610 mm[24"]	610 mm[24"]
PROFUNDIDAD	815 mm[32.08"]	815 mm[32.08"]	916 mm[36.07"]	815 mm[32.08"]	916 mm[36.07"]
PESO	52.7 kg[116.2 lb]	59.5 kg[131.17 lb]	65 kg[143.27 lb]	66.4 kg[146.44 lb]	72.3 kg[159.48 lb]

8.2 Dimensiones del Paquete

MODELO SRN3RG6US SRN3RG9US		SRN3RG9USDP SRN3RG12US SRN3RG12USDP
ALTURA	597 mm[23.5"]	699 mm[27.5"]	699 mm[27.5"]	864 mm[34"]	864 mm[34"]
ANCHO	711 mm[28"]	711 mm[28"]	711 mm[28"]	711 mm[28"]	711 mm[28"]
PROFUNDIDAD	991 mm[39"]	991 mm[39"]	1041 mm[41"]	940 mm[37"]	1041 mm[41"]
PESO	74.8 kg[165 lb]	86.2 kg[190 lb]	93 kg[205 lb]	90.7 kg[200 lb]	102 kg[225 lb]

9. Almacenamiento y Servicio

Almacenamiento

El gabinete debe guardarse en un entorno interior controlado lejos de humedad excesiva, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa. De ser posible, almacene el gabinete en su contenedor de embarque original.

Servicio

Su producto Tripp Lite está cubierto por la garantía descrita en este manual. Tripp Lite también ofrece una gran variedad de Programas de Garantía Extendida y Servicio En Sitio. Para más información sobre el servicio, visite tripplite.com/support. Antes de devolver su producto para servicio, siga estos pasos:

1. Revise los procedimientos de instalación y operación en este manual para asegurarse de que el problema de servicio no es resultado de no haber leído bien las instrucciones.
2. Si el problema persiste, no se ponga en contacto con el distribuidor ni le devuelva el producto. En su lugar, visite tripplite.com/support.
3. Si el problema requiere de servicio, visite tripplite.com/support y haga clic en el enlace Devolución de Productos. Desde aquí usted puede solicitar un número de Autorización de Devolución de Mercancía [RMA] que se requiere para el servicio. Esta sencilla forma en línea solicitará los números de modelo y serie de su unidad junto con otra información general del comprador. El número de RMA junto con las instrucciones de embarque le serán enviadas por correo electrónico. Cualquier daño (directo, indirecto, especial o consecuente) al producto incurrido durante el embarque a Tripp Lite o un Centro de Servicio Autorizado de Tripp Lite no está cubierto bajo la garantía. Los productos enviados a Tripp Lite o un Centro de Servicio Autorizado de Tripp Lite deben tener los cargos del transporte prepagados. Marque el número de RMA en el exterior del empaque. Si el producto está dentro del período de garantía, adjunte una copia de su recibo de venta. Regrese el producto para servicio usando un transportista asegurado a la dirección que se le proporcionó cuando solicitó la RMA.

10. Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en cuanto a materiales y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resultara defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTIÁS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones del producto están sujetas a cambios sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
