MANUAL DE USUARIO HNS043E PANASONIC

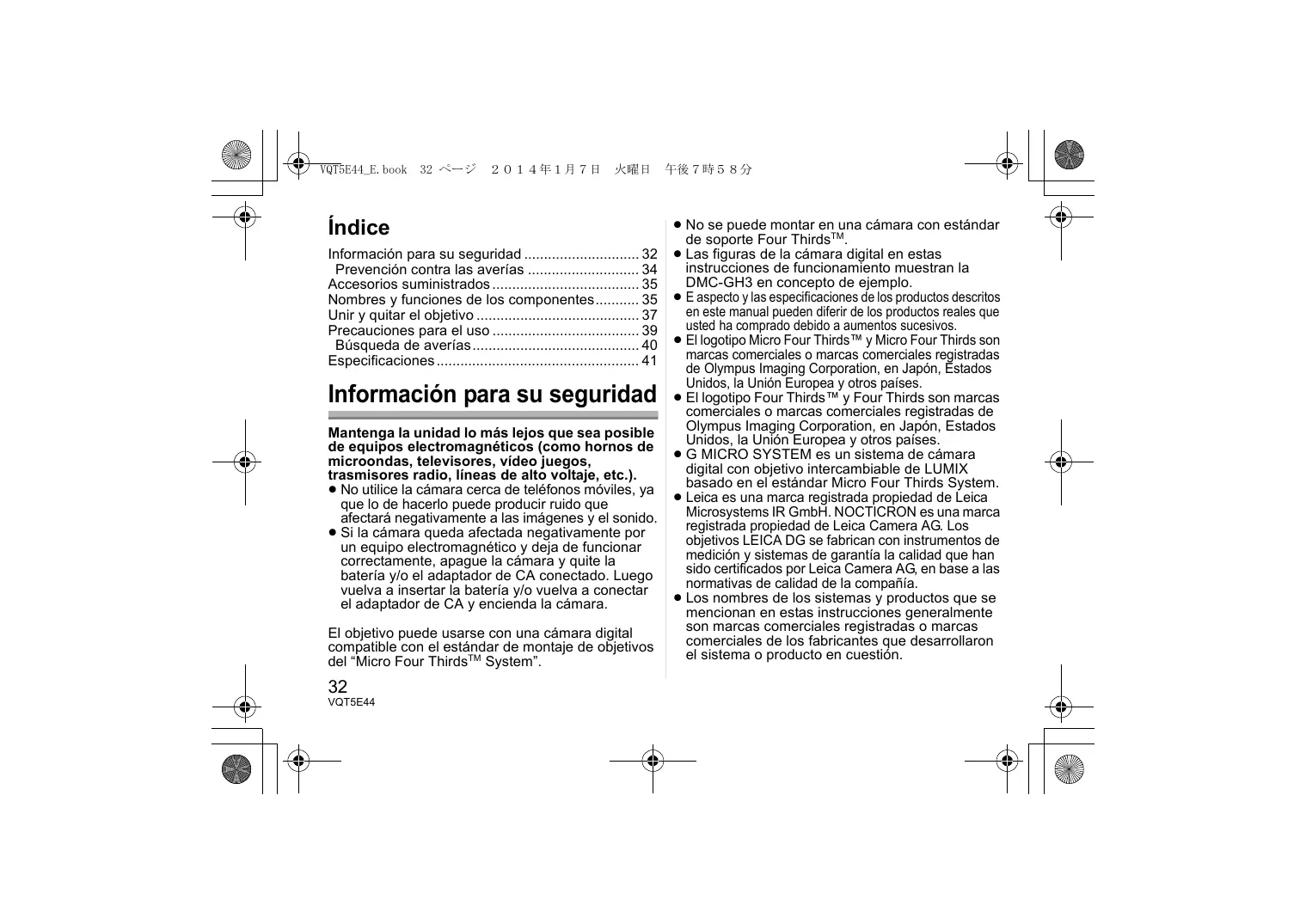

Índice Información para su seguridad 32 Prevención contra las averías 34 Accesorios suministrados 35 Nombres y funciones de los componentes 35 Unir y quitar el objetivo 37 Precauciones para el uso 39 Búsqueda de averías 40 Especificaciones 41

Información para su seguridad

Mantenga la unidad lo más lejos que sea posible de equipos electromagnéticos (como hornos de microondas, televisores, vídeo juegos, trasmisores radio, líneas de alto voltaje, etc.). ≥ No utilice la cámara cerca de teléfonos móviles, ya que lo de hacerlo puede producir ruido que afectará negativamente a las imágenes y el sonido. ≥ Si la cámara queda afectada negativamente por un equipo electromagnético y deja de funcionar correctamente, apague la cámara y quite la batería y/o el adaptador de CA conectado. Luego vuelva a insertar la batería y/o vuelva a conectar el adaptador de CA y encienda la cámara. El objetivo puede usarse con una cámara digital compatible con el estándar de montaje de objetivos del “Micro Four ThirdsTM System”.

≥ No se puede montar en una cámara con estándar de soporte Four ThirdsTM.

≥ Las figuras de la cámara digital en estas instrucciones de funcionamiento muestran la DMC-GH3 en concepto de ejemplo. ≥ E aspecto y las especificaciones de los productos descritos en este manual pueden diferir de los productos reales que usted ha comprado debido a aumentos sucesivos. ≥ El logotipo Micro Four Thirds™ y Micro Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Imaging Corporation, en Japón, Estados Unidos, la Unión Europea y otros países. ≥ El logotipo Four Thirds™ y Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Imaging Corporation, en Japón, Estados Unidos, la Unión Europea y otros países. ≥ G MICRO SYSTEM es un sistema de cámara digital con objetivo intercambiable de LUMIX basado en el estándar Micro Four Thirds System. ≥ Leica es una marca registrada propiedad de Leica Microsystems IR GmbH. NOCTICRON es una marca registrada propiedad de Leica Camera AG. Los objetivos LEICA DG se fabrican con instrumentos de medición y sistemas de garantía la calidad que han sido certificados por Leica Camera AG, en base a las normativas de calidad de la compañía. ≥ Los nombres de los sistemas y productos que se mencionan en estas instrucciones generalmente son marcas comerciales registradas o marcas comerciales de los fabricantes que desarrollaron el sistema o producto en cuestión.

-Si ve este símboloEliminación de Aparatos Viejos

Solamente para la Unión Europea y países con sistemas de reciclado. Este símbolo en los productos, su embalaje o en los documentos que los acompañen significa que los productos eléctricos y electrónicos usadas no deben mezclarse con los residuos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos llévelos a los puntos de recogida de acuerdo con su legislación nacional. Si los elimina correctamente ayudará a preservar valuosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente. Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento. Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Prevención contra las averías

∫Atención del objetivo

≥ La arena y el polvo pueden dañar el objetivo. Cuando usa el objetivo en una playa, tenga cuidado de que ni arena ni polvo entren en el interior del objetivo o los terminales, etc. ≥ El objetivo no es impermeable ni a prueba de salpicaduras. Si caen gotas de agua en el objetivo, límpielo con un paño seco. ≥ No ejerce demasiada presión en el objetivo. ≥ Cuando hay suciedad (agua, aceite, huellas dactilares, etc.) en la superficie del objetivo, la imagen puede salir afectada. Limpie ligeramente con un paño blando y seco antes y después de tomar las imágenes. ≥ No meta el soporte del objetivo mirando hacia abajo. No deje que se ensucien los punto de contacto 1.

∫ Acerca de la condensación

(Empañamiento del objetivo) ≥ La condensación ocurre cuando se encuentra una diferencia en la temperatura y humedad como se describe abajo. La condensación puede hacer ensuciar el objetivo y producir hongos y un funcionamiento defectuoso, por lo tanto ponga cuidado en las situaciones a continuación: – Cuando lleva la cámara en casa desde el aire libre durante un tiempo frío – Cuando lleva la cámara dentro de un coche con aire acondicionado – Cuando sopla en el objetivo aire frío desde un acondicionador de aire – En lugares húmedos ≥ Para impedir la condensación, meta la cámara en una bolsa de plástico para que se aclimate a la temperatura ambiente. Si ocurre condensación, apague la alimentación y la deje así durante dos horas. Una vez de que la cámara se haya aclimatado a la temperatura ambiente en empañamiento desaparece naturalmente.

Accesorios suministrados

[Controles a realizar cuando va a desembalar la unidad] Al quitar la unidad de su embalaje, compruebe que se encuentren la unidad principal y los accesorios suministrados. Además compruebe el aspecto externo y las funciones para verificar que no hayan padecidos daños durante la distribución y el transporte. Por si encuentra un cualquier problema, antes de usar el producto llame a su comerciante.

Nombres y funciones de los componentes

Números de productos correctos a partir de enero de 2014. Pueden estar sujetos a cambio.

Bolsa de almacenamiento del objetivo

Visera del objetivo Tapa del objetivo Tapa trasera del objetivo (La tapa trasera del objetivo y la tapa del objetivo intercambiable al momento de la compra.)

2 3 4 5 6 1 Superficie del objetivo 2 Anillo de apertura

Gire el anillo para ajustar el valor de apertura.

≥ Si ajusta la cámara al modo AE con prioridad a la abertura o al modo de exposición manual, se habilitará el valor de apertura del anillo. ≥ Si ajusta la posición del anillo de apertura a [A], se habilitará el valor de apertura de la cámara.

3 Anillo del enfoque

Gire para enfocar cuando tome fotografías con el enfoque manual (MF).

4 Interruptor [AF/MF]

Esto le permite cambiar entre el enfoque automático (AF) y el enfoque manual (MF). Si establece [MF], se puede utilizar el anillo de enfoque para ajustar el enfoque. ≥ Cuando el interruptor [AF/MF] del objetivo o de la configuración de la cámara se establece a [MF], se habilita el enfoque manual (MF).

5 Interruptor [O.I.S.]

Cuando a la cámara está unido el objetivo, está ajustada la función estabilizadora para ver si el interruptor [O.I.S.] está ajustado en [ON].

≥ Le recomendamos que ajuste el interruptor [O.I.S.] a [OFF] cuando usa un trípode. ≥ La función estabilizadora podría no funcionar suficientemente en los casos a continuación. – Cuando hay demasiada trepidación. – Cuando toma imágenes mientras sigue sujetos en movimiento. – Cuando usa el zoom digital. – Cuando se reduce la velocidad de obturación para tomar imágenes en casa o en lugares oscuros.

6 Marca para ajustar el objetivo

≥ Si inclina el objetivo, es posible que se muevan las lentes en el interior. Esto no significa que esté averiado.

≥ Si apaga la cámara, la apertura se ajustará a un valor reducido.

≥ Cuando graba usando el flash estando cerca del sujeto, la luz del flash será bloqueada por el objetivo y parte de la imagen puede quedar oscura. Compruebe la distancia desde el sujeto cuando graba. ≥ Es posible que se grabe el ruido de funcionamiento cuando enfoque automáticamente durante la grabación de películas. Si le molesta el ruido de funcionamiento, se recomienda establecer el enfoque a manual (MF) y fijar el enfoque antes de realizar la grabación para evitar grabar el ruido del objetivo. ≥ Si establece [O.I.S.] a [ON] cuando graba una película, es posible que se grabe el ruido de funcionamiento. Si le molesta, le recomendamos que establezca el interruptor [O.I.S.] a [OFF] e instale la cámara en un trípode. ≥ La abertura se puede ajustar con el anillo de apertura sólo cuando se une al objetivo una cámara digital Panasonic. (A partir de enero de 2014)

Unir y quitar el objetivo

Compruebe que la cámara esté apagada. ≥ Saque la tapa trasera de la lente.

∫ Unión del objetivo

Alinee las marcas para ajustar el objetivo A ubicadas en el cuerpo de la cámara y el mismo objetivo, luego gire éste en la dirección de la flecha hasta que dispare. • No presione el botón de liberación de la lente B cuando coloca una lente. • Como el soporte del objetivo podría salir rayado, no trate de unir el objetivo a la cámara manteniéndolo de ángulo. • Compruebe que el objetivo esté unido correctamente. • Asegúrese de sacar la tapa del objetivo al grabar.

∫ Separación del objetivo

Mientras presiona el botón de liberación de la lente B, gire la lente hacia la flecha hasta que se detenga y luego retírela. • Una la tapa trasera de manera que el punto de contacto del objetivo no salga rayado. • Una la tapa del cuerpo a la cámara para que ni suciedad ni polvo entren dentro de la unidad principal.

∫ Unión de la visera del objetivo

(Accesorio suministrado)

≥ Antes de colocar la tapa del objetivo, afloje el tornillo de la tapa del objetivo.

1 Inserte la tapa del objetivo hasta que pare.

2 Gire el tornillo de la tapa del objetivo en la dirección de la flecha para asegurar la tapa del objetivo correctamente.

2 Gire la tapa del objetivo alrededor para que mire a la dirección opuesta, e insértela hasta que pare.

≥ Cuando utilice el objetivo, compruebe que no se ha aflojado el tornillo de la tapa.

3 Gire el tornillo de la tapa del objetivo en la dirección de la flecha para asegurar la tapa del objetivo correctamente.

∫Almacenamiento temporal de la visera del objetivo 1 Gire el tornillo de la tapa del objetivo en la dirección de la flecha para aflojarlo y retirar la tapa del objetivo. ≥ No lleve el objetivo sosteniéndolo solamente de la tapa del objetivo. Debido al peso el objetivo, el hacerlo podría hacer que se suelte el objetivo de la tapa y se caiga al suelo, incluso cuando el tornillo de la tapa del objetivo esté bien apretado.

≥ Cuando toma las imágenes con el flash y tiene unida la visera del objetivo, la porción inferior de la pantalla podría ponerse oscura (efecto de viñeteado) y el control del flash podría inhabilitarse debido a que éste podría ser oscurecido por la misma visera. Le recomendamos que quite dicha visera. ≥ Cuando usa la lámpara de ayuda AF en la oscuridad, quite la visera del objetivo.

∫ Unión de los filtros

≥ Se podrían generar viñetas si se usan 2 o más protectores MC (opcional: DMW-LMCH67) o filtros PL (opcional: DMW-LPL67), o si se usan protectores y/o filtros gruesos. ≥ Tal vez sea imposible de retirar el filtro si está demasiado apretado, por lo que no debe apretarlo demasiado fuerte. ≥ Se puede colocar la tapa del objetivo con el filtro ya colocado. ≥ No consigue acoplar un objetivo de conversión o adaptador a este objetivo. Puede usarse un filtro, pero acoplar cualquier otro elemento puede dañar el objetivo.

Precauciones para el uso

Tenga cuidado de no hacer caer el objetivo ni le choque contra. Asimismo tenga cuidado de no presionarlo demasiado. ≥ Tenga cuidado de no hacer caer la bolsa en la que cabe el objetivo. Éste podría dañarse, la cámara podría dejar de funcionar normalmente y las imágenes ya podrían no grabarse. ≥ Cuando lleve la cámara digital con el objetivo montado, sostenga la cámara digital y la lente a la vez. Cuando usa pesticidas y otras substancias volátiles alrededor de la cámara tenga cuidado de que no entre en el objetivo. ≥ Si dichas substancias caen en el objetivo, éstas pueden dañarlo o hacer desconchar su barniz. No apunte con el objetivo al sol u otras fuentes de luz intensa. ≥ Esto podría hacer que el objetivo recogiera demasiada luz, lo que podría provocar un incendio y una avería. ≥ De ninguna manera la unidad debe ser usada o almacenada en uno de los siguientes lugares ya que lo de hacerlo podría perjudicarla o producir un funcionamiento defectuoso. – Bajo la luz directa del sol o bien a lo largo de la costa durante el verano

– En lugares donde haya altas temperaturas o altos niveles de humedad o bien donde sean repentinos los cambios de temperatura y humedad

– En lugares donde haya altas concentraciones de arena, polvo o suciedad – Donde haya llamas – Cerca de calefactores, acondicionadores de aire o humedecedores – Donde el agua puede hacer mojar la unidad – Donde haya vibraciones – Dentro de un vehículo ≥ Se refiera también a las instrucciones de funcionamiento de la cámara digital. ≥ Cuando no ha de ser usada la unidad por un período prolongado, le recomendamos guardar con un desecante (silicagel). El hecho de no hacerlo podría ocasionar una avería causada por el moho etc. Se recomienda que compruebe el funcionamiento de la unidad antes de usarla. ≥ No deje el objetivo en contacto con productos de plástico durante largos períodos de tiempo. ≥ No toque los contactos eléctricos de la unidad. Lo de hacerlo puede causar avería en la unidad. ≥ No desmonte ni modifique la unidad. No utilice gasolina, diluyente, alcohol u otros agentes de limpieza parecidos para limpiar la unidad.

≥ El hecho de usar disolventes puede dañar el objetivo y hacer desconchar su barniz.

≥ Quite cualquier indicio de polvo o huellas dactilares con un paño blando y seco. ≥ Use un paño seco para eliminar la suciedad y el polvo del anillo de enfoque y el anillo de apertura. ≥ No use detergentes para cocina o un paño tratado químicamente. Búsqueda de averías Cuando enciendo o apago la cámara o cuando muevo el objetivo, escucho un ruido, por ejemplo, un sonido vibratorio. Cuando tomo fotografías de un objeto brillante, como un objeto en el exterior, o cuando tomo fotografías con un valor de apertura grande, el objetivo hace ruido. ≥ Éste es el sonido del objetivo o el movimiento de abertura y no es un funcionamiento defectuoso.

Las especificaciones están sujetas a cambio sin previo aviso. ÓPTICA INTERCAMBIABLE PARA CÁMARA DIGITAL “LEICA DG NOCTICRON 42.5 mm/F1.2 ASPH./POWER O.I.S.” Longitud focal

(Igual a una cámara de película de 35 mm: 85 mm) Tipo de abertura 9 aspas de diafragma/Diafragma de apertura circular Gama de abertura F1.2 Valor de abertura mínimo F16 Estructura del objetivo 14 elementos en 11 grupos (2 lentes asféricas, 1 objetivo ED, 1 objetivo UHR) Revestimiento de superficie Nano Sí En la distancia del enfoque 0,5 m a ¶ [desde la línea de referencia de la distancia de enfoque] Máxima ampliación de la imagen 0,1k (Igual a una cámara de película de 35 mm: 0,2k) Estabilizador óptico de la imagen Disponible Interruptor [O.I.S.] Disponible (ENCENDER/APAGAR) Interruptor [AF/MF] Disponible (Cambie AF/MF) Soporte “Micro Four Thirds Mount” 29x Ángulo visual Diámetro del filtro 67 mm Diámetro máx. Aprox. 74 mm Longitud total Aprox. 76,8 mm (desde la punta del objetivo hasta la base lateral de la montura del objetivo) Peso Aprox. 425 g
