MANUALE UTENTE HNS043E PANASONIC

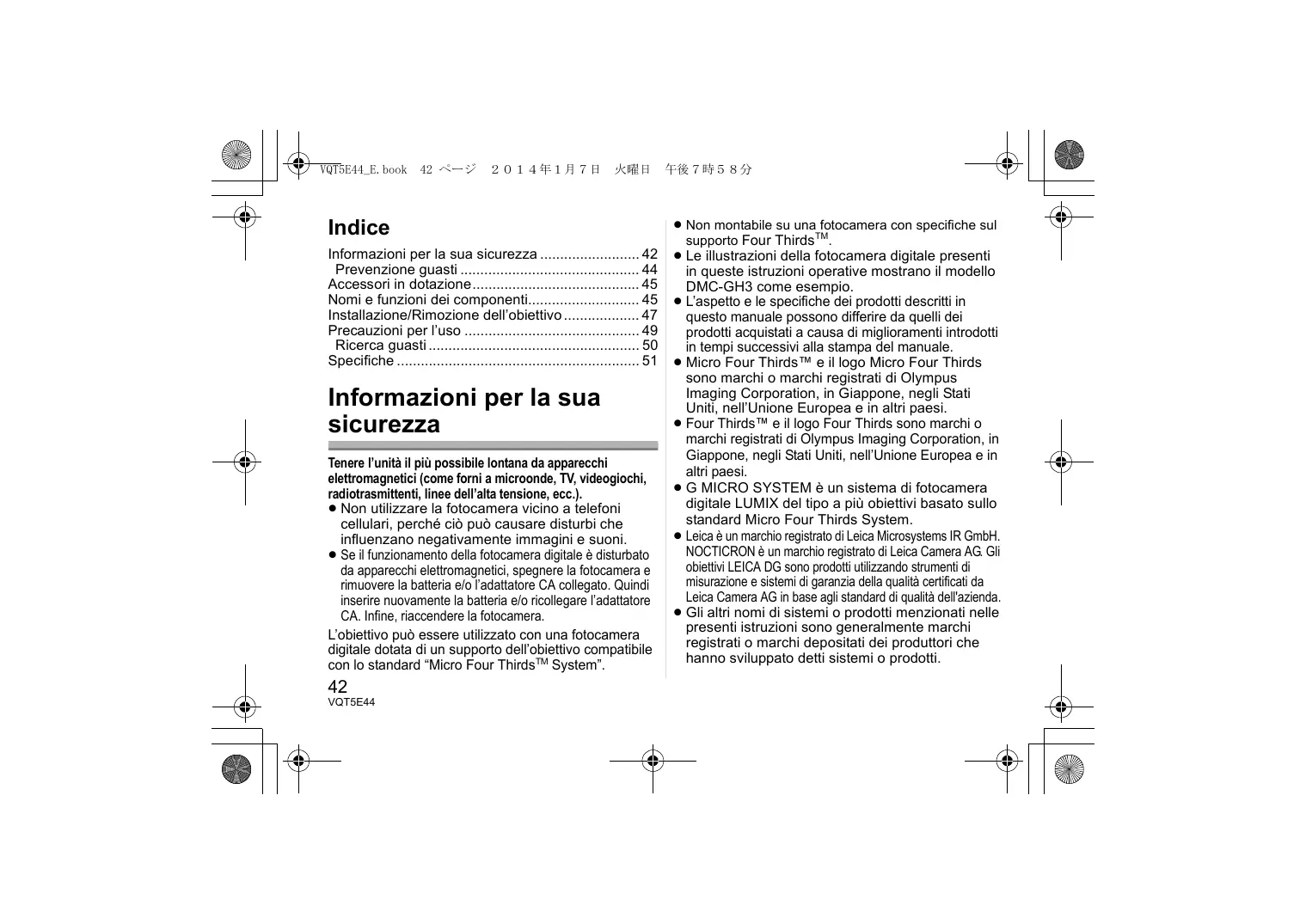

Indice Informazioni per la sua sicurezza 42 Prevenzione guasti 44 Accessori in dotazione 45 Nomi e funzioni dei componenti 45 Installazione/Rimozione dell’obiettivo 47 Precauzioni per l’uso 49 Ricerca guasti 50 Specifiche 51

Informazioni per la sua sicurezza Tenere l’unità il più possibile lontana da apparecchi elettromagnetici (come forni a microonde, TV, videogiochi, radiotrasmittenti, linee dell’alta tensione, ecc.). ≥ Non utilizzare la fotocamera vicino a telefoni cellulari, perché ciò può causare disturbi che influenzano negativamente immagini e suoni. ≥ Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/o l’adattatore CA collegato. Quindi inserire nuovamente la batteria e/o ricollegare l’adattatore CA. Infine, riaccendere la fotocamera. L’obiettivo può essere utilizzato con una fotocamera digitale dotata di un supporto dell’obiettivo compatibile con lo standard “Micro Four ThirdsTM System”.

≥ Non montabile su una fotocamera con specifiche sul supporto Four ThirdsTM. ≥ Le illustrazioni della fotocamera digitale presenti in queste istruzioni operative mostrano il modello DMC-GH3 come esempio. ≥ L’aspetto e le specifiche dei prodotti descritti in questo manuale possono differire da quelli dei prodotti acquistati a causa di miglioramenti introdotti in tempi successivi alla stampa del manuale. ≥ Micro Four Thirds™ e il logo Micro Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell’Unione Europea e in altri paesi. ≥ Four Thirds™ e il logo Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell’Unione Europea e in altri paesi. ≥ G MICRO SYSTEM è un sistema di fotocamera digitale LUMIX del tipo a più obiettivi basato sullo standard Micro Four Thirds System. ≥ Leica è un marchio registrato di Leica Microsystems IR GmbH. NOCTICRON è un marchio registrato di Leica Camera AG. Gli obiettivi LEICA DG sono prodotti utilizzando strumenti di misurazione e sistemi di garanzia della qualità certificati da Leica Camera AG in base agli standard di qualità dell'azienda. ≥ Gli altri nomi di sistemi o prodotti menzionati nelle presenti istruzioni sono generalmente marchi registrati o marchi depositati dei produttori che hanno sviluppato detti sistemi o prodotti.

-Se vedete questo simboloSmaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento Questo simbolo sui prodotti, sull’imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente. Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

∫Custodia dell’obiettivo ≥ Sabbia e polvere possono danneggiare l’obiettivo. Evitare che sabbia o polvere penetrino all’interno dell’obiettivo o dei terminali quando si utilizza l’obiettivo su una spiaggia, ecc. ≥ L'obiettivo non è impermeabile né all'acqua né agli schizzi. Se delle gocce d’acqua dovessero cadere sull’obiettivo, pulirlo con un panno asciutto. ≥ Non premere con troppa forza l’obiettivo. ≥ Quando la superficie della lente è sporca (acqua, olio, impronte, ecc.), l’immagine può risultare deteriorata. Pulire leggermente la superficie della lente con un panno asciutto e morbido prima e dopo aver ripreso delle immagini. ≥ Non tenere il supporto dell’obiettivo rivolto verso il basso. Evitare che i Contatto del supporto dell’obiettivo 1 si sporchino.

∫ Informazioni sulla condensa (Appannamento dell’obiettivo) ≥ La condensa si forma quando si verificano differenze di temperatura e umidità come quelle descritte sotto. La condensa può causare l’appannamento dell’obiettivo e portare alla formazione di muffe e a malfunzionamenti, per cui è necessario fare attenzione nelle seguenti situazioni: – Quando si porta la fotocamera da un ambiente esterno freddo a uno interno – Quando si porta la fotocamera in un’auto con il condizionatore in funzione – Quando l’aria fredda di un condizionatore colpisce direttamente l’obiettivo – In luoghi umidi ≥ Per evitare la formazione di condensa, inserire la fotocamera in una busta di plastica per consentirle di adattarsi alla temperatura circostante. Se si forma della condensa, spegnere la fotocamera e non toccarla per un paio due ore. Una volta che la temperatura della fotocamera ritorna ai valori dell’ambiente circostante l’appannamento scomparirà naturalmente.

Accessori in dotazione

Nomi e funzioni dei componenti

[Controlli da effettuare quando si disimballa l’unità] Quando si estrae il flash dalla confezione, controllare che siano presenti l’unità principale e gli accessori in dotazione. Controllarne inoltre l’aspetto esterno e il funzionamento, per verificare che non abbiano subito danni durante la distribuzione e il trasporto. Se si riscontra qualche problema, contattare il rivenditore prima di utilizzare il prodotto. I numeri dei prodotti sono aggiornati a gennaio 2014. È possibile che subiscano delle modifiche.

1 Superficie dell’obiettivo 2 Ghiera dell'apertura VFC4430

Sacca portaobiettivo Paraluce Copriobiettivo Copriobiettivo posteriore (Il copriobiettivo posteriore e il copriobiettivo sono installati sull’obiettivo intercambiabile al momento dell’acquisto.)

Ruotarla per regolare il valore dell'apertura. ≥ Se si seleziona la modalità AE a priorità di apertura o la modalità Esposizione manuale, verrà abilitato il valore dell'apertura impostato sulla ghiera. ≥ Se si posiziona la ghiera dell'apertura su [A], verrà abilitato il valore dell'apertura impostato dalla fotocamera.

3 Ghiera di messa a fuoco

Ruotare questa ghiera per eseguire la messa a fuoco quando si riprendono delle immagini in modalità Messa a fuoco manuale (MF).

4 Interruttore [AF/MF]

Consente di passare dalla messa a fuoco automatica (AF) alla messa a fuoco manuale (MF) e viceversa. Se si seleziona [MF], è possibile utilizzare l'apposita ghiera per regolare la messa a fuoco. ≥ Quando il selettore [AF/MF] sull'obiettivo è posizionato su [MF] o quando è selezionata la modalità [MF] sulla fotocamera, la messa a fuoco manuale (MF) è abilitata.

5 Interruttore [O.I.S.]

Quando l’obiettivo è installato sulla fotocamera la funzione di stabilizzazione è attivata se l’interruttore [O.I.S.] è posizionato su [ON]. ≥ Si consiglia di posizionare l’interruttore [O.I.S.] su [OFF] quando si utilizza un treppiede. ≥ Nei seguenti casi la funzione di stabilizzazione può rivelarsi inefficace. – Quando le oscillazioni sono forti. – Quando si riprendono immagini seguendo un soggetto in movimento. – Quando si utilizza lo zoom digitale. – Quando la velocità dell’otturatore viene ridotta per la ripresa di immagini in interni o in condizioni di scarsa illuminazione.

6 Segno per l’installazione dell’obiettivo 7 Punto di contatto

Nota ≥ Se si inclina l'obiettivo, le lenti al suo interno possono spostarsi. Non si tratta di un malfunzionamento. ≥ Se si spegne la fotocamera, il valore dell'apertura verrà ridotto.

≥ Quando si riprende un soggetto da distanza ravvicinata utilizzando il flash, la luce del flash verrà bloccata dall’obiettivo e una parte dell’immagine potrà risultare scura. Controllare la distanza dal soggetto quando si riprende un’immagine. ≥ Quando viene eseguita la messa a fuoco automatica durante la ripresa di immagini in movimento, è possibile che il suono prodotto dall'operazione venga registrato. Se questo dovesse rappresentare un problema, si consiglia di selezionare la messa a fuoco manuale (MF) e di regolare la messa a fuoco prima di avviare la ripresa, per evitare che venga registrato il suono prodotto dall'operazione. ≥ Se si imposta [O.I.S.] su [ON] quando si riprende un'immagine in movimento, è possibile che il suono prodotto dal funzionamento dello stabilizzatore venga registrato. Se questo dovesse rappresentare un problema, si consiglia di posizionare il selettore [O.I.S.] su [OFF] e di installare la fotocamera su un treppiede. ≥ È possibile utilizzare l'apposita ghiera per regolare l'apertura solo quando l'obiettivo è installato su una fotocamera digitale Panasonic. (Dato aggiornato a 2014)

Installazione/Rimozione dell’obiettivo Controllare che la fotocamera sia spenta. ≥ Rimuovere il copriobiettivo posteriore dall'obiettivo.

∫ Installazione dell’obiettivo

Allineare i segni per l’installazione dell’obiettivo A sul corpo della fotocamera e sull’obiettivo, quindi ruotare l’obiettivo nella direzione indicata dalla freccia finché non scatta.

• Non premere il pulsante di sgancio dell’obiettivo B quando si installa un obiettivo. • Non tentare di installare l’obiettivo tenendolo diagonalmente rispetto al corpo della fotocamera, per evitare di graffiare il supporto dell’obiettivo. • Controllare che l’obiettivo sia installato correttamente. • Ricordarsi di rimuovere il copriobiettivo quando si registra.

∫ Disinstallazione dell’obiettivo Tenendo premuto il pulsante di sblocco dell’obiettivo B, ruotare l’obiettivo nella direzione indicata dalla freccia finché non si arresta, quindi rimuoverlo. • Installare il copriobiettivo posteriore per evitare di graffiare il punto di contatto. • Installare il copriobiettivo posteriore sulla fotocamera per evitare che sporcizia o polvere penetrino all’interno dell’unità principale.

∫ Installazione del paraluce (Accessorio in dotazione) ≥ Prima di installare il paraluce, allentare la relativa vite.

1 Inserire il paraluce finché non si arresta.

2 Ruotare la vite del paraluce nella direzione indicata dalla freccia per fissare saldamente il paraluce.

2 Ruotare il paraluce in modo che sia rivolto nella direzione opposta, quindi inserirlo finché non si arresta.

≥ Quando si utilizza l'obiettivo, verificare che la lente del paraluce non si sia allentata.

3 Ruotare la vite del paraluce nella direzione indicata dalla freccia per fissare saldamente il paraluce. ∫Rimozione temporanea del paraluce 1 Ruotare la vite del paraluce nella direzione indicata dalla freccia per allentarla, quindi rimuovere il paraluce. ≥ Quando si trasporta l'obiettivo, evitare che tutto il peso gravi sul paraluce. Data la pesantezza dell'obiettivo, questo potrebbe staccarsi dal paraluce anche quando la vite è serrata saldamente.

Nota ≥ Quando si riprendono immagini con il flash e il paraluce è installato, la parte inferiore dello schermo può risultare scura (effetto vignetta) e il controllo del flash può essere disabilitato, poiché il flash fotografico può essere oscurato dal paraluce. Si consiglia di scollegare il paraluce. ≥ Quando si utilizza la lampada di aiuto AF in condizioni di oscurità, scollegare il paraluce.

∫ Installazione dei filtri ≥ È possibile che si verifichi un effetto vignetta se si utilizzano 2 o più protezioni MC (opzionale: DMWLMCH67) o filtri PL (opzionale: DMW-LPL67), o se si utilizzano protezioni e/o filtri spessi. ≥ Se il filtro viene stretto eccessivamente, può diventare impossibile rimuoverlo. Evitare quindi di stringerlo troppo. ≥ È possibile installare il copriobiettivo con il filtro già installato. ≥ Su questo obiettivo non è possibile installare una lente o adattatore di conversione. È possibile utilizzare un filtro, ma collegare qualsiasi altro elemento può danneggiare l’obiettivo.

Precauzioni per l’uso Fare attenzione a non lasciar cadere o a non urtare l’obiettivo. Evitare inoltre di esercitare una forte pressione sull’obiettivo. ≥ Fare attenzione a non far cadere la custodia in cui è stato inserito l’obiettivo in quanto questo può danneggiarsi. La fotocamera può smettere di funzionare e potrebbe non essere più possibile registrare delle immagini. ≥ Quando si trasporta la fotocamera con l'obiettivo installato, sostenere sia la fotocamera digitale che l'obiettivo. Quando si utilizzano pesticidi e altre sostanze volatili nelle vicinanze della fotocamera fare attenzione che non vengano a contatto con l’obiettivo. ≥ Se tali sostanze vengono a contatto con l’obiettivo possono danneggiarlo o provocare il distacco di vernice. Non puntare direttamente l'obiettivo verso il sole o verso intense sorgenti luminose. ≥ L'obiettivo potrebbe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi. ≥ Non utilizzare e non lasciare mai l’unità nelle seguenti condizioni, per evitare problemi di funzionamento.

– Esposta alla luce del sole, o in spiaggia d’estate – Temperatura e umidità elevate o soggette a grossi sbalzi – Elevate concentrazioni di sabbia, polvere o sporco – Dove sono presenti fiamme – Vicino a caloriferi, condizionatori o umidificatori – Dove l’unità può venire a contatto con l’acqua – Dove sono presenti vibrazioni – All’interno di un’auto ≥ Vedere anche le istruzioni per l’uso della fotocamera digitale. ≥ Quando si prevede di non utilizzare l’unità per un periodo prolungato, si consiglia di porvi accanto un disseccante (silica gel). In caso contrario potrebbero verificarsi dei malfunzionamenti dovuti alla presenza di muffe ecc. Si consiglia di controllare il funzionamento dell’unità prima dell’uso. ≥ Non lasciare l’obiettivo a contatto per lungo tempo con prodotti in gomma o in plastica. ≥ Non toccare i contatti elettrici dell’unità. In caso contrario l’unità può guastarsi. ≥ Non smontare o alterare l’unità. Non utilizzare benzina, diluenti, alcol o prodotti simili per pulire l’unità.

≥ L’utilizzo di solventi può danneggiare l’obiettivo o provocare il distacco di vernice. ≥ Rimuovere la polvere o le impronte digitali eventualmente presenti con un panno morbido e asciutto. ≥ Utilizzare un panno antipolvere asciutto per rimuovere sporcizia e polvere dalla ghiera di messa a fuoco e dalla ghiera dell'apertura. ≥ Non utilizzare un detergente da cucina o un panno chimico. Ricerca guasti Quando si accende o si spegne la fotocamera, o quando si scuote l'obiettivo, si sente un suono simile a un tintinnio. Quando si riprende un soggetto fortemente illuminato - ad esempio all'aperto - o quando si riprendono immagini con un valore dell'apertura elevato, l'obiettivo produce un suono. ≥ È il suono provocato dal movimento dell’obiettivo o dell’apertura, e non si tratta di un malfunzionamento.

Specifiche È possibile che le specifiche subiscano delle modifiche senza preavviso. LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE “LEICA DG NOCTICRON 42.5 mm/F1.2 ASPH./POWER O.I.S.” Lunghezza focale Tipo di apertura Gamma dell’apertura Valore minimo dell’apertura Costruzione dell’obiettivo Nanorivestimento superficie Distanza di messa a fuoco Ingrandimento massimo dell’immagine Stabilizzatore ottico di immagine Interruttore [O.I.S.] Interruttore [AF/MF] Supporto Profondità di campo Diametro del filtro Diametro massimo Lunghezza complessiva Massa

f=42,5 mm (equivalente per fotocamera con pellicola da 35 mm: 85 mm) 9 lamelle diaframma/diaframma con apertura circolare F1.2 F16 14 elementi in 11 gruppi (2 lenti asferiche, 1 lente ED, 1 lente UHR) Sì 0,5 m a ¶ [da linea di riferimento distanza di messa a fuoco] 0,1k (equivalente per fotocamera con pellicola da 35 mm: 0,2k) Disponibile Disponibile (Accensione/spegnimento) Disponibile (Passaggio da AF a MF e viceversa) “Micro Four Thirds Mount” 29x 67 mm Circa 74 mm Circa 76,8 mm (dall’estremità dell’obiettivo alla base del supporto dell’obiettivo) Circa 425 g
