MODE D'EMPLOI HNS043E PANASONIC

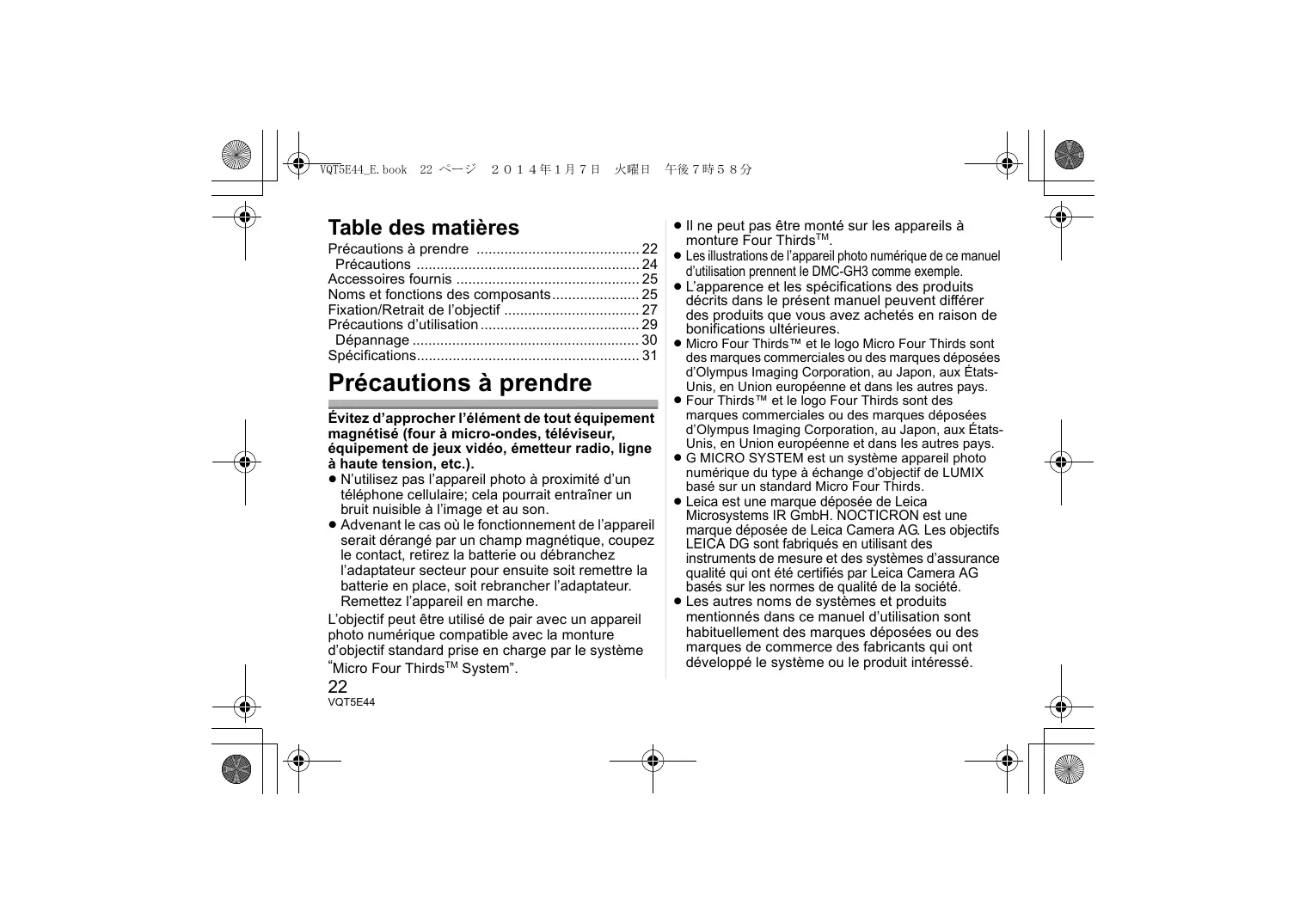

Table des matières Précautions à prendre 22 Précautions 24 Accessoires fournis 25 Noms et fonctions des composants 25 Fixation/Retrait de l’objectif 27 Précautions d’utilisation 29 Dépannage 30 Spécifications 31

Précautions à prendre

Évitez d’approcher l’élément de tout équipement magnétisé (four à micro-ondes, téléviseur, équipement de jeux vidéo, émetteur radio, ligne à haute tension, etc.). ≥ N’utilisez pas l’appareil photo à proximité d’un téléphone cellulaire; cela pourrait entraîner un bruit nuisible à l’image et au son. ≥ Advenant le cas où le fonctionnement de l’appareil serait dérangé par un champ magnétique, coupez le contact, retirez la batterie ou débranchez l’adaptateur secteur pour ensuite soit remettre la batterie en place, soit rebrancher l’adaptateur. Remettez l’appareil en marche. L’objectif peut être utilisé de pair avec un appareil photo numérique compatible avec la monture d’objectif standard prise en charge par le système “Micro Four ThirdsTM System”.

≥ Il ne peut pas être monté sur les appareils à monture Four ThirdsTM.

≥ Les illustrations de l’appareil photo numérique de ce manuel d’utilisation prennent le DMC-GH3 comme exemple. ≥ L’apparence et les spécifications des produits décrits dans le présent manuel peuvent différer des produits que vous avez achetés en raison de bonifications ultérieures. ≥ Micro Four Thirds™ et le logo Micro Four Thirds sont

des marques commerciales ou des marques déposées d’Olympus Imaging Corporation, au Japon, aux ÉtatsUnis, en Union européenne et dans les autres pays.

≥ Four Thirds™ et le logo Four Thirds sont des marques commerciales ou des marques déposées d’Olympus Imaging Corporation, au Japon, aux ÉtatsUnis, en Union européenne et dans les autres pays. ≥ G MICRO SYSTEM est un système appareil photo numérique du type à échange d’objectif de LUMIX basé sur un standard Micro Four Thirds.

≥ Leica est une marque déposée de Leica

Microsystems IR GmbH. NOCTICRON est une marque déposée de Leica Camera AG. Les objectifs LEICA DG sont fabriqués en utilisant des instruments de mesure et des systèmes d’assurance qualité qui ont été certifiés par Leica Camera AG basés sur les normes de qualité de la société. ≥ Les autres noms de systèmes et produits mentionnés dans ce manuel d’utilisation sont habituellement des marques déposées ou des marques de commerce des fabricants qui ont développé le système ou le produit intéressé.

-Si vous voyez ce symboleL’élimination des équipements usagés

Applicable uniquement dans les pays membres de l’Union européenne et les pays disposant de systèmes de recyclage. Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l’accompagne, ce pictogramme indique que appareils électriques et électroniques usagés, doivent être séparées des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur. En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement. Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende.

∫Entretien de l’objectif

≥ Le sable et la poussière peuvent endommager l’objectif. Aussi, convient-il de protéger et l’objectif et les contacts de la monture contre toute infiltration de sable et de poussière lorsque l’appareil est utilisé à la plage, etc. ≥ L'objectif n'est ni étanche ni à l'épreuve des éclaboussures. Si des gouttes d’eau l’éclaboussaient, essuyez l’objectif avec un linge sec. ≥ N’appuyez pas avec force sur l’objectif. ≥ Lorsqu’il a des salissures (eau, huile, traces de doigts, etc.) sur la surface de l’objectif, cela peut avoir une incidence sur l’image. Essuyez légèrement la surface de l’objectif avec un chiffon sec et doux avant et après la prise de photos. ≥ Ne posez pas l’objectif côté monture vers le bas. Point de contact 1 de la monture de l’objectif restent toujours propres.

∫ À propos de la condensation (Objectif embué)

≥ Il y a formation de condensation lorsque la température et l’humidité changent comme suit. La condensation peut salir l’objectif, entraîner de la moisissure et des problèmes de fonctionnement. Aussi, est-il important de prendre des précautions dans les circonstances suivantes: – Lorsque l’appareil est transporté de l’extérieur à l’intérieur par temps froid – Lorsque l’appareil est placé dans un véhicule climatisé – Lorsque l’air frais d’un climatiseur arrive directement sur l’objectif – Lorsque l’appareil est utilisé ou placé dans un endroit humide ≥ Gardez l’appareil photo à l’intérieur d’un sac en plastique jusqu’à ce que la température de celui-ci soit la plus près possible de celle de la température ambiante afin d’éviter la condensation. En cas de condensation, éteignez l’appareil photo et laissez-le ainsi pendant environ 2 heures. Lorsque la température de l’appareil photo se rapproche de celle ambiante, la buée disparaît naturellement.

Noms et fonctions des composants

[La vérification doit être effectuée lorsque vous sortez l’appareil de l’emballage]

En retirant l’appareil de son emballage, vérifiez la présence de l’appareil principal et de tous ses accessoires, et vérifiez également l’apparence externe ainsi que leur fonction afin de vous assurer qu’ils n’ont subi aucun dommage lors du transport ou de la livraison.

Si vous découvrez un problème, contactez votre vendeur avant d’utiliser le produit. Les codes des produits sont corrects à compter de janvier 2014. Ceux-ci sont susceptibles d’être modifiés.

Sac de rangement pour l’objectif

Parasoleil Capuchon d’objectif Capuchon arrière de l’objectif (Le capuchon arrière de l’objectif et le capuchon d’objectif sont fixés à l’objectif interchangeable au moment de l’achat.)

2 3 4 1 Surface de l’objectif 2 Bague d’ouverture

Tournez ceci pour régler la valeur d’ouverture.

≥ Si vous paramétrez l'appareil photo sur le Mode EA avec priorité à l'ouverture ou le Mode Exposition Manuelle, la valeur d’ouverture de la bague sera activée. ≥ Si vous paramétrez la position de la bague d'ouverture sur [A], la valeur d’ouverture de l'appareil photo sera activée.

3 Bague de mise au point

Tournez la mise au point pour prendre des photos avec la mise au Point Manuelle (MF).

4 Commutateur [AF/MF]

Ceci vous permet de basculer entre la Mise au Point automatique (AF) et la Mise au point manuelle (MF). Si vous sélectionnez [MF], vous pouvez utiliser la bague de mise au point pour régler la mise au point. ≥ Si le commutateur [AF/MF] de l'objectif ou le paramètre de l'appareil photo est sur [MF], la mise au Point Manuelle (MF) est activée.

5 Commutateur [O.I.S.] (S.O.I.)

Lorsque l’objectif est fixé à l’appareil photo, la fonction de stabilisation optique de l’image est activée si le commutateur [O.I.S.] (S.O.I.) est réglé sur [ON] (en marche).

≥ Nous vous conseillons de régler le commutateur [O.I.S.] (S.O.I.) sur [OFF] (NON) lorsque vous utilisez un trépied. ≥ La fonction de stabilisateur peut ne pas être efficace dans les cas suivants. – Lorsqu’il y a beaucoup de vacillements. – Lorsque vous prenez des photos tout en suivant un objet en mouvement. – Lorsque vous utilisez le zoom numérique. – Lorsque la vitesse d’obturation devient plus lente pour prendre des photos à l’intérieur ou dans des endroits sombres.

6 Repère pour la mise en place de l’objectif

≥ Si vous inclinez l'objectif, les lentilles se trouvant à l'intérieur pourraient bouger. Il ne s'agit pas d'un dysfonctionnement. ≥ Si vous éteignez l'appareil photo, l'ouverture sera paramétrée sur une valeur réduite. ≥ En enregistrant un sujet proche avec le flash, la lumière du flash peut être bloquée par l’objectif et une partie de la photo peut être sombre. Vérifiez la distance du sujet en enregistrant. ≥ Des sons de fonctionnement pourraient être enregistrés lors de la mise au point automatique durant l'enregistrement d'un film. Si ces sons deviennent gênants, nous vous conseillons de paramétrer la mise au Point Manuelle (MF) et d'effectuer la mise au point avant de commencer d'enregistrer pour éviter l'enregistrement des bruits de l'objectif. ≥ Si vous paramétrez [O.I.S.] (S.O.I.) sur [ON] (en marche) pour enregistrer un film, les sons de fonctionnement peuvent être enregistrés. S'ils deviennent gênants, nous vous conseillons de paramétrer le commutateur [O.I.S.] (S.O.I.) sur [OFF] (NON) et de monter l'appareil photo sur un trépied. ≥ L'ouverture peut être réglée à l'aide de la bague d'ouverture uniquement si l'objectif est installé sur un appareil photo numérique Panasonic. (A compter de janvier 2014)

Fixation/Retrait de l’objectif

Vérifiez que l’appareil photo est éteint. ≥ Retirez le capuchon d'objectif arrière de l'objectif.

∫ Mise en place de l’objectif

Alignez les repères pour la mise en place de l’objectif A sur le boîtier de l’appareil photo et sur l’objectif, puis tournez l’objectif dans le sens de la flèche jusqu’à ce que vous entendiez un déclic.

• N’appuyez pas sur la touche de relâche de l’objectif B lorsque vous installez un objectif.

• N’essayez pas de fixer l’objectif lorsque vous le tenez en angle par rapport au boîtier, car la monture de l’objectif risquerait d’être éraflée. • Vérifiez que l’objectif est fixé correctement. • Veillez à retirer le capuchon d'objectif pour enregistrer.

∫ Retrait de l’objectif

Tout en appuyant sur la touche de déverrouillage de l’objectif B, tournez l’objectif dans le sens de la flèche jusqu’à ce qu’il s’arrête puis retirez-le. • Fixez le capuchon arrière de l’objectif afin que les contacts de la monture de l’objectif ne soient pas rayés. • Fixez le capuchon sur la monture d’objectif de manière à prévenir toute infiltration de poussière dans l’appareil.

∫ Fixation du parasoleil (Fourni)

≥ Avant de fixer le parasoleil, desserrez sa vis.

1 Insérez le parasoleil jusqu'à ce qu'il s'arrête.

2 Tournez la vis du parasoleil dans le sens de la flèche pour le fixer solidement.

≥ Pour utiliser l'objectif, vérifiez si la vis du parasoleil a été desserrée.

2 Retournez le parasoleil et insérez-le jusqu'à ce qu'il s'arrête.

3 Tournez la vis du parasoleil dans le sens de la flèche pour le fixer solidement.

∫Rangement temporaire du parasoleil 1 Tournez la vis du parasoleil dans le sens de la flèche pour le détacher et retirez-le.

≥ Ne transportez pas l'objectif en le tenant uniquement par le parasoleil. Étant donné que l'objectif est lourd, il pourrait se détacher du parasoleil et tomber même si la vis du parasoleil est bien serrée.

≥ Lorsque vous prenez des photos avec le flash et que le parasoleil est monté, la partie inférieure de l’écran peut s’assombrir (effet de vignetage) et le contrôle du flash peut être empêché car l’éclair du flash peut être obscurci par le parasoleil. Nous vous recommandons de retirer le parasoleil. ≥ Lorsque vous utilisez la lampe d’assistance de mise au point automatique dans l’obscurité, retirez le parasoleil.

∫ Fixation de filtres

≥ Un effet de vignettage peut survenir en utilisant 2 protecteurs MC ou plus (en option : DMWLMCH67) ou filtres PL (en option : DMW-LPL67), ou en utilisant des protecteurs et/ou des filtres épais. ≥ Le filtre peut être impossible à retirer s’il est trop serré, veuillez donc éviter de le faire. ≥ Il est possible de fixer le capuchon d’objectif avec le filtre déjà en place. ≥ Vous ne pouvez pas installer de convertisseur d’objectif ou d’adaptateur sur cet objectif. Un filtre peut être utilisé, mais installer un autre élément peut causer des dommages à l’objectif.

Précautions d’utilisation

Prenez soin de ne pas faire tomber ni de cogner l’objectif. De plus ne mettez pas trop de pression dessus. ≥ Attention à ne pas faire tomber le sac où se trouve l’objectif, car celui-ci pourrait être endommagé. L’appareil photo pourrait ne plus marcher normalement et les images ne seraient plus enregistrées. ≥ Lorsque vous transportez l'appareil photo numérique avec l'objectif fixé, tenez-les tous le deux. Si des pesticides ou toute autre substance volatile sont utilisés près de l’appareil, veuillez protéger l’objectif contre toute éclaboussure ou vaporisation. ≥ Si de telles substances atteignent l’objectif, celuici pourrait être endommagé, ou la peinture pourrait s’écailler. Ne pointez pas l'objectif vers le soleil ou d'autres sources intenses de lumière. ≥ L'objectif pourrait recueillir une quantité excessive de lumière, causant un embrasement et un dysfonctionnement. ≥ En aucunes circonstances vous ne devez ranger l’objectif dans les endroits indiqués ci-dessous car cela pourrait causer des problèmes d’utilisation ou de mauvais fonctionnement. – À la lumière directe du soleil ou sur la plage en été

– Dans des endroits ayant des niveaux de température et d’humidité élevés ou dans des endroits où les changements de température et d’humidité sont prononcés

– Dans des endroits ayant une forte concentration de sable, de poussière ou de saleté – Où il y a du feu – Près de radiateurs, climatiseurs, humidificateurs – Où l’eau pourrait mouiller l’objectif – Où il y a des vibrations – À l’intérieur d’un véhicule ≥ Reportez-vous également au manuel d’utilisation de l’appareil photo. ≥ Si l’appareil ne doit plus être utilisé pendant une période prolongée, nous vous conseillons de le ranger avec un produit déshydratant (gel de silice). Tout manquement à cela pourrait provoquer une panne causée par la moisissure etc. Nous vous conseillons de vérifier le fonctionnement de l’objectif avant de l’utiliser. ≥ Évitez que l’objectif ne soit en contact avec des produits en plastique ou en caoutchouc pendant une longue période. ≥ Ne touchez pas les contacts électriques de l’objectif. Ceci pourrait causer un mauvais fonctionnement de l’objectif. ≥ Ne désassemblez ni ne tentez de modifier l’objectif.

N’utilisez pas de benzène, d’alcool ni aucun autre produit nettoyant similaire pour nettoyer l’appareil.

≥ L’emploi de solvants peut endommager l’objectif ou faire s’écailler la peinture. ≥ Essuyez toute poussière ou traces de doigts avec un chiffon doux et sec. ≥ Utilisez un chiffon à poussière sec pour retirer les salissures et la poussière sur la bague de mise au point et la bague d'ouverture. ≥ N’utilisez pas de détergent de cuisine ou de linge chimique. Dépannage Lorsque j'allume ou j'éteins l'appareil photo ou bien lorsque je secoue l'objectif, j'entends un bruit, comme un cliquetis. Lorsque je prends en photo un sujet lumineux, comme un sujet se trouvant à l'extérieur ou bien lorsque je prends des photos avec une grande valeur d'ouverture, l'objectif fait un bruit. ≥ Il s’agit du bruit de l’objectif ou du mouvement de l’ouverture et ce n’est pas un défaut de fonctionnement.

Ces caractéristiques peuvent subir des changements sans avis préalable. OBJECTIF INTERCHANGEABLE POUR APPAREIL PHOTO NUMÉRIQUE “LEICA DG NOCTICRON 42.5 mm/F1.2 ASPH./POWER O.I.S.” f=42,5 mm (Équivalent à un film de 35 mm: 85 mm) Type d’ouverture 9 lamelles de diaphragme/diaphragme à ouverture ronde Plage d’ouverture F1.2 Valeur d’ouverture minimum F16 14 éléments en 11 groupes (2 lentilles asphériques, 1 objectif ED, Composition de l’objectif 1 objectif UHR) Revêtement de surface Nano Oui Distance de mise au point 0,5 m à ¶ [à partir de la ligne de référence de la distance de mise au point] Grossissement maximum de l’image 0,1k (Équivalent à un film de 35 mm: 0,2k) Stabilisateur optique de l’image Disponible Commutateur [O.I.S.] Disponible (Commutateur ON/OFF) Commutateur [AF/MF] Disponible (Permutation AF/MF) Monture “Micro Four Thirds Mount” Angle de vue 29x Diamètre de filtre 67 mm Diamètre maximum Environ 74 mm Environ 76,8 mm Longueur totale (du bout de l’objectif à la base de montage de l’objectif) Poids Environ 425 g Distance focale
