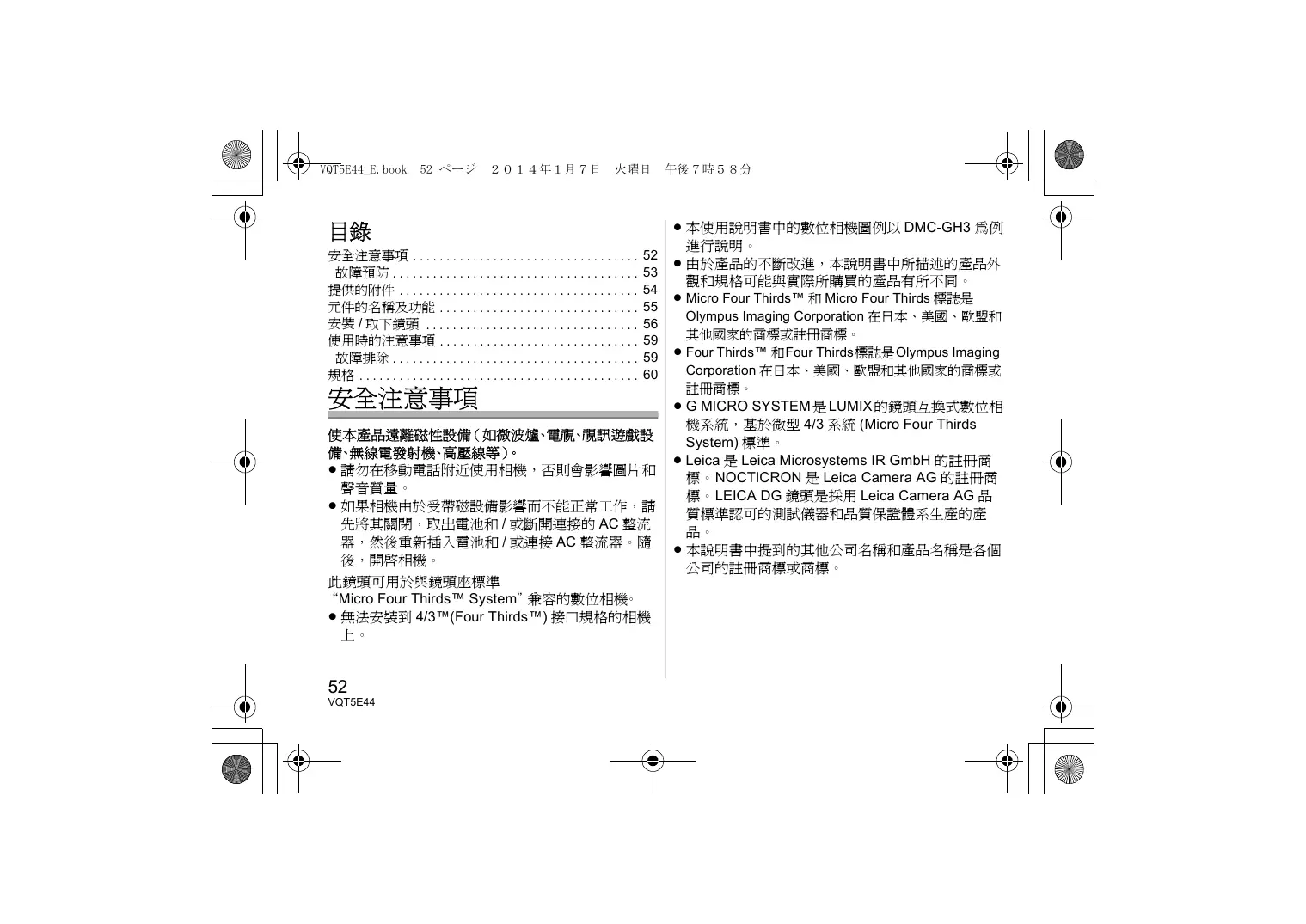

目錄 安全注意事項 52 故障預防 53 提供的附件 54 元件的名稱及功能 55 安裝 / 取下鏡頭 56 使用時的注意事項 59 故障排除 59 規格 60

安全注意事項 使本產品遠離磁性設備（如微波爐、電視、視訊遊戲設 備、無線電發射機、高壓線等）。 ≥ 請勿在移動電話附近使用相機，否則會影響圖片和 聲音質量。 ≥ 如果相機由於受帶磁設備影響而不能正常工作，請 先將其關閉，取出電池和 / 或斷開連接的 AC 整流 器， 然後重新插入電池和 / 或連接 AC 整流器。隨 後，開啟相機。 此鏡頭可用於與鏡頭座標準 “Micro Four Thirds™ System”兼容的數位相機。 ≥ 無法安裝到 4/3™(Four Thirds™) 接口規格的相機 上。

≥ 本使用說明書中的數位相機圖例以 DMC-GH3 為例 進行說明。 ≥ 由於產品的不斷改進，本說明書中所描述的產品外 觀和規格可能與實際所購買的產品有所不同。 ≥ Micro Four Thirds™ 和 Micro Four Thirds 標誌是 Olympus Imaging Corporation 在日本、美國、歐盟和 其他國家的商標或註冊商標。 ≥ Four Thirds™ 和Four Thirds標誌是Olympus Imaging Corporation 在日本、美國、歐盟和其他國家的商標或 註冊商標。

≥ G MICRO SYSTEM 是 LUMIX 的鏡頭互換式數位相 機系統，基於微型 4/3 系統 (Micro Four Thirds System) 標準。 ≥ Leica 是 Leica Microsystems IR GmbH 的註冊商 標。 NOCTICRON 是 Leica Camera AG 的註冊商 標。 LEICA DG 鏡頭是採用 Leica Camera AG 品 質標準認可的測試儀器和品質保證體系生產的產 品。 ≥ 本說明書中提到的其他公司名稱和產品名稱是各個 公司的註冊商標或商標。

歐盟以外國家的棄置資訊 本符號只適用於歐盟國家。 如欲丟棄本產品，請聯絡當地 政府單位或經銷商，洽詢正確 的棄置方法。

∫ 鏡頭保養 ≥ 沙子及塵土會損壞鏡頭。在沙灘等地方使用鏡頭 時，請勿讓沙子或塵土進入到鏡頭或端子中。 ≥ 本鏡頭既不防水也不防濺。 如果水滴濺到鏡頭上， 請用乾布擦拭鏡頭。 ≥ 請勿用力按壓鏡頭。 ≥ 當鏡頭表面有污垢 （水、油和手印等）時，相片 可能會受到影響。拍攝前後，請用一塊軟乾布輕輕 擦拭鏡頭表面。 ≥ 請勿將鏡頭支座朝下放置。請勿使鏡頭支座接觸點 1 變髒。

進口廠商 : 台松電器販賣股份有限公司 地址 : 新北市中和區員山路 579 號 電話 : (02)2223-5121

∫關於水汽凝結（鏡頭的霧化） ≥ 當周圍環境溫度和濕度如下變化時，會發生水汽凝 結。 水汽凝結可能會使鏡頭變髒，產生霉菌及發生 故障，因此在下列情況時請注意： – 在寒冷的天氣裡將相機從室外帶到室內時 – 將相機帶到開著空調的車內時 – 空調等設備的冷風直接吹向鏡頭時 – 在潮濕的地方 ≥ 要防止水汽凝結，請將相機放在塑膠袋中，直到相 機溫度接近周圍環境溫度。 如果發生了水汽凝結， 請關閉電源，然後將其擱置約 2 小時。 當相機溫度 接近周圍環境溫度時，霧化將自然消失。

提供的附件 [ 請在打開包裝取出本裝置時進行檢查 ] 當從其包裝盒中取出本裝置時，請檢查是否包含主機 及其提供的附件，還要檢查它們的外觀和功能，以確保 它們在配送和運輸過程中沒有損壞。 如果發現有問題，請在使用本產品前連繫您的銷售商。 產品號碼以 2014 年 1 月時的為準。此後可能會有變 更。

鏡頭儲藏袋 鏡頭遮光罩 鏡頭蓋 鏡頭後蓋 （購買時，鏡頭後蓋和鏡頭蓋安在可互換鏡頭上。）

使用此開關可以在自動對焦 (AF) 和手動對焦 (MF) 之間進行切換。 如果設定 [MF]，可以使用對焦環調整 焦點。 ≥ 鏡頭的 [AF/MF] 開關或相機的設定其中一個設定為 [MF] 時，手動對焦 (MF) 有效。

5 [O.I.S.] 開關 將鏡頭安裝到相機上時，如果 [O.I.S.] 開關設定為 [ON]，則將啟動穩定器功能。

1 鏡頭表面 2 光圈環 轉動此環可調整光圈值。 ≥ 如果將相機設定為光圈先決 AE 模式或手動曝光模 式，環的光圈值會有效。 ≥ 如果將光圈環的位置設定到 [A]，相機的光圈值會 有效。

≥ 建議在使用三腳架時將 [O.I.S.] 開關設定到 [OFF]。 ≥ 在下列情況下，穩定器功能可能無效。 – 當不斷抖動時。 – 當追蹤移動物體拍攝圖片時。 – 當使用數位變焦時。 – 當快門速度變慢在室內或暗處拍攝時。

6 鏡頭安裝標記 7 接觸點 注意 ≥ 如果傾斜鏡頭，鏡頭內部可能會動。這並非故障。 ≥ 如果關閉相機，光圈會被設定為降低值。

用手動對焦 (MF) 拍攝時，轉動可對焦。

≥ 使用閃光燈拍攝近距離的被攝物體時，閃光燈發出 的光會被鏡頭遮擋住，圖片的一部分可能會變暗。 拍攝時，請確認到被攝物體的距離。 ≥ 在動態影像錄製過程中進行自動對焦時，可能會錄 製上工作音。 如果您介意工作音，建議設定為手動 對焦 (MF) 並固定焦點進行拍攝，以免錄製上鏡頭 雜音。 ≥ 如果在錄製動態影像時將 [O.I.S.] 設定到 [ON]，可 能會錄製上工作音。 如果您介意，建議將 [O.I.S.] 開關設定到 [OFF] 並將相機安裝到三腳架上。 ≥ 僅當將 Panasonic 數位相機安裝到本鏡頭上時，才 可以用光圈環調整光圈。 （截至 2014 年 1 月）

安裝 / 取下鏡頭 檢查相機是否關閉。 ≥ 從鏡頭上取下鏡頭後蓋。

∫ 安裝鏡頭 將鏡頭上的鏡頭安裝標 記 A 對準相機機身上的 鏡頭安裝標記，然後朝箭 頭指示的方向轉動鏡頭， 直到發出喀噠聲為止。 • 安裝鏡頭時，請勿按鏡頭 釋放按鈕 B。 • 請勿將鏡頭以傾斜的狀態安裝到相機上，否則，鏡 頭接座會被劃傷。 • 檢查鏡頭是否安裝正確。 • 拍攝時，請務必取下鏡頭蓋。

∫ 取下鏡頭 按鏡頭釋放按鈕 B 的同 時，朝箭頭指示的方向轉 動鏡頭直到停止為止，然 後取下。 • 請蓋上鏡頭後蓋，這樣就 不會劃傷鏡頭支座觸點。 • 將機身蓋安裝到相機上， 以防止污物或灰塵進入機身內部。

2 朝箭頭指示的方向轉動鏡頭遮光罩螺絲牢牢 地固定住鏡頭遮光罩。 ≥ 使用鏡頭時，請確認鏡頭遮光罩螺絲是否變鬆動。

∫ 暫時存放鏡頭遮光罩 1 朝箭頭指示的方向轉動鏡頭遮光罩螺絲以將 其鬆開，然後取下鏡頭遮光罩。

2 翻轉鏡頭遮光罩使其朝向相反方向，然後插 入直到停止為止。

注意 ≥ 在安裝了鏡頭遮光罩的情況下用閃光燈拍攝時，由 於鏡頭遮光罩可能使照片閃光燈變暗，因此螢幕的 下面部分可能會變暗 （暈影效果），並且閃光燈的 控制可能會失效。 ≥ 當在暗處使用 AF 輔助燈時，請取下鏡頭遮光罩。

∫ 安裝濾鏡 3 朝箭頭指示的方向轉動鏡頭遮光罩螺絲牢牢 地固定住鏡頭遮光罩。

≥ 請勿靠僅持拿鏡頭遮光罩來攜 帶鏡頭。 因為鏡頭很重，即使 鏡頭遮光罩螺絲已被牢牢地擰 緊，這樣做也會導致鏡頭從鏡 頭遮光罩上掉落。

≥ 如果使用 2 個以上的 MC 保護鏡 （可選件： DMW-LMCH67）或 PL 偏光鏡 （可選件： DMW-LPL67），或者如果使用厚的保護鏡和 / 或 濾鏡，可能會出現暈影。 ≥ 如果擰得過緊，可能無法取下濾鏡。因此，請不要 太用力地擰它。 ≥ 安裝了濾鏡時，可以安裝鏡頭蓋。 ≥ 不能將轉換鏡頭或轉接器安裝到該鏡頭上。 可以使 用濾鏡，但安裝其他任何元件可能會對鏡頭造成損 壞。

使用時的注意事項 請務必小心，切勿跌落或撞擊鏡頭。還要務必小心，切 勿在鏡頭上施加過多壓力。 ≥ 請注意不要讓裝有鏡頭的包跌落，因為這樣可能會損 壞鏡頭。相機可能會停止正常操作，可能無法繼續拍 攝圖片。 ≥ 在安裝著鏡頭的狀態下攜帶數位相機時，請將數位 相機和鏡頭都握住。 在相機周圍使用殺蟲劑或其他揮發性的物質時，請勿 使其接觸到鏡頭。 ≥ 如果此類化學藥品接觸到鏡頭，可能會損壞鏡頭， 表面漆可能也會剝落。 請勿將鏡頭對著太陽或其他強光源。 ≥ 這會使鏡頭聚集過多的光量，導致火災和故障。 ≥ 任何情況下都不要在以下地方使用或存放本裝置， 因為這樣做可能導致操作時出現問題或產生故障。 – 太陽直射的地方或夏天的海邊 – 溫度和濕度較高或者溫度和濕度變化劇烈的地方 – 沙子、灰塵或污垢比較集中的地方 – 有火的地方 – 靠近加熱器、空調或加濕器的地方 – 水可能打濕本裝置的地方 – 受到震動的地方 – 車內

≥ 也請參閱數位相機的使用說明書。 ≥ 準備長時間不使用本裝置時，建議在存放時放入一 些乾燥劑 （矽膠）。 否則，可能會由於發霉等原因 而導致性能出現故障。 建議在使用前先檢查本裝置 是否能夠正常運行。 ≥ 請勿讓鏡頭與橡膠或塑料製品長時間接觸。 ≥ 請勿觸摸本裝置的電觸點。這樣做可能會導致本裝 置發生故障。 ≥ 請勿拆卸或改裝本裝置。 請勿使用汽油、稀釋劑、酒精或其他類似的清潔劑清潔 本裝置。 ≥ 使用溶劑會損壞鏡頭或導致表面漆剝落。 ≥ 請用一塊乾軟布擦袪灰塵或手印。 ≥ 請用乾的除塵布擦去對焦環和光圈環上的污垢和灰 塵。 ≥ 請勿使用廚房清潔劑或經化學方法處理過的抹布。

故障排除 開啟或關閉相機時或者晃動鏡頭時，聽到喀噠聲等聲 音。 拍攝室外的物體等明亮的被攝物體時，或者用大的光 圈值拍攝時，鏡頭發出聲音。 ≥ 這是鏡頭或光圈運動的聲音，不是故障。

數位相機用可替換鏡頭 “LEICA DG NOCTICRON 42.5 mm/F1.2 ASPH./POWER O.I.S.” f=42.5 mm 焦距 （相當於 35 mm 菲林相機： 85 mm） 光圈類型 9 片控光片 / 圓形虹膜光圈 F1.2 光圈範圍 F16 最小光圈值 鏡頭結構 奈米表面塗層 In focus（焦點對準）距離 最大影像放大率 光學影像穩定器 [O.I.S.] 開關 [AF/MF] 開關 裝配 視角 濾鏡直徑 最大直徑 全長 重量

14 件 11 組（2 片非球面鏡片、1 片 ED 鏡片、1 片 UHR 鏡片） 是 0.5 m 至 ¶ [ 從對焦距離基準線開始 ] 0.1k（相當於 35 mm 菲林相機： 0.2k） 可用 有（切換 ON/OFF） 有（切換 AF/MF） “Micro Four Thirds 接口 ” 29x 67 mm 約 74 mm 約 76.8 mm （從鏡頭的頂端到鏡頭接口的基準面） 約 425 g
