MANUAL DE USUARIO U442DOCK20B Tripp Lite

Manual del Propietario

Estación de Conexión USB C™ para Dos Pantallas

Dos Puertos HDMI, GbE, USB A y Carga PD 3.0

Modelo: U442-DOCK20-B

USB Tipo C y USB C son marcas commerciales registradas del USB Implementers Forum

English 1· Français 23

Excelecnia en Manufactura

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Characteristicas del Producto

• La capacité para dos pantalla le permite extendir hasta tres pantallas (incluyendo la computadora anfitrión) a resolutions de hasta 1920 x 1080p @ 60 Hz al conectar hasta dos pantallas HDMI
  Las instalaciones de un solo monitor soportan resolutions de hasta 2560 × 1440 @ 50Hz
• El puerto de cargo USB C PD 3.0 proporcióna hasta 85W de potencia al dispositivo conectado
• El puerto Ethernet RJ45 soporte velocidades reales de red de 10Mbps / 100Mbps / 1000Mbps, proportionsando conectividad de 1 Gbps para cuando las señales de Wi-Fi Sean débiles o no estén disponibles
• Lea,cribe y transfiera datos a hasta 5 Gbps mediante los tres puertos USB 3.1 Gen1 de la estación de connexion o connecte除外os periféricos USB, como un teclado y mouse.
• Un puerto USB 3.0 Tipo A dedicado compatible con BC 1.2 proportionsa hasta 5V 1.5A (7.5W) de potencia de energia rápida a los dispositivos moviles y 2.4 A a dispositivos Apple
• El Diseño para instalación;multiple proportora una solución de escritorio todo en uno para poder a create un entorno de trabajo libre de desorden.

El Paquete Incluye

U442-DOCK20-B
- Cable USB 3.1 Gen2 C a C con Adaptador C a A - 1 m
- Fuente de Alimentacion con Cable de Alimentacion C5 a NEMA 5-15P (Entrada: 100V 240V )
- Manual del Propietario

Accesorios Opcionales

• Cables HDMI de Alta Velocidad de la Serie P569
• Cables Patch Snagless Cat6 Gigabit Serie N201
• Cables USB A a C para Servicio Pesado U038-0XX-GY-MAX
• Cables USB A a Lightning de la Serie M100

Requisitos del Sistema

• Sistema Operativo Windows o Mac

Vista General del Producto

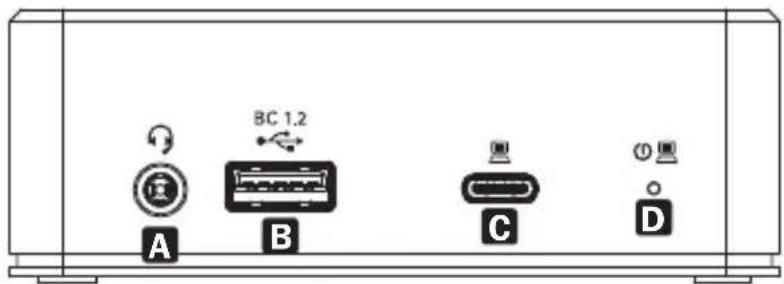

Frente:

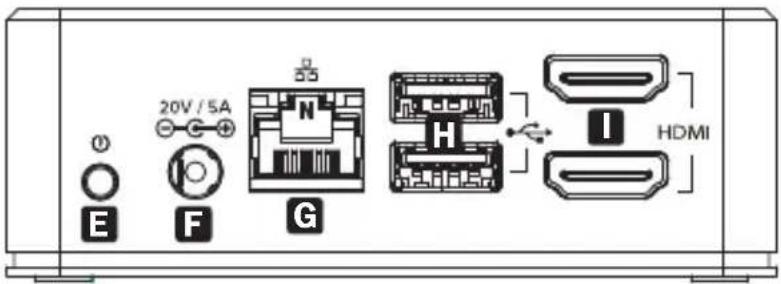

Atras:

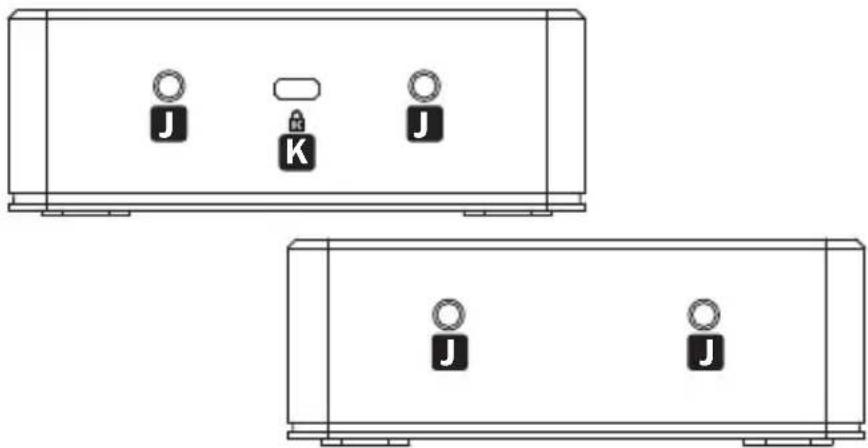

Costados:

Vista General del Producto

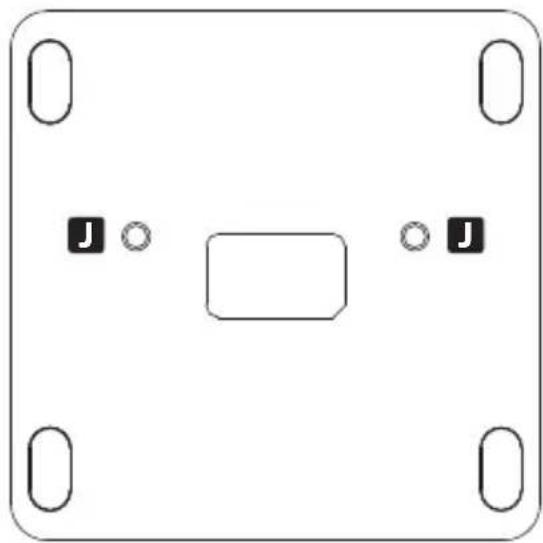

Parte Inferior:

Rubro	Descripción
A	Enchufe de Entrada y Salida de Audio
B	Puerto USB 3.1 Gen1 Tipo A, Compatible con BC 1.2
C	Puerto USB Tipo C con Carga PD 3.0
D	Indicador LED - Se ilumina en azul cuando se enciende, verde cuando está activo
E	Botón de Encendido y Apagado
F	Enchufe de Alimentación CD
G	Puerto Ethernet RJ45
H	Puertos USB 3.1 Gen1 Tipo A
I	Puertos HDMI
J	Orificios para Tornillos de Instalación
K	Cerradura K para Asegurar el Dispositivo

Instalación

Antes de la Instalación - para sistemas operativos Windows solamente:

Se requieren controladores de DisplayLink para las unidades de video y audio al usar Windows. Los controladores peuvent descargarse e instalarse desde www.DisplayLink.com/downloads. Una vez instalados con exito los controladores, reinicie la computadora anfitrión.

Notas:

• El U442-DOCK20-B es capaz de reconocer periféricos USB como mouse, teclado o memoria USB, sin controladores de DisplayLink instalados en la PC anfitrión o laptop operando con Windows.
• Los sistemas operativos Mac no requieren de los controladores. En caso de besoin un controlador para Mac OS, los controladores peuvent descargarse desde www.displaylink.com/downloads.

17

Instalación

Instalación

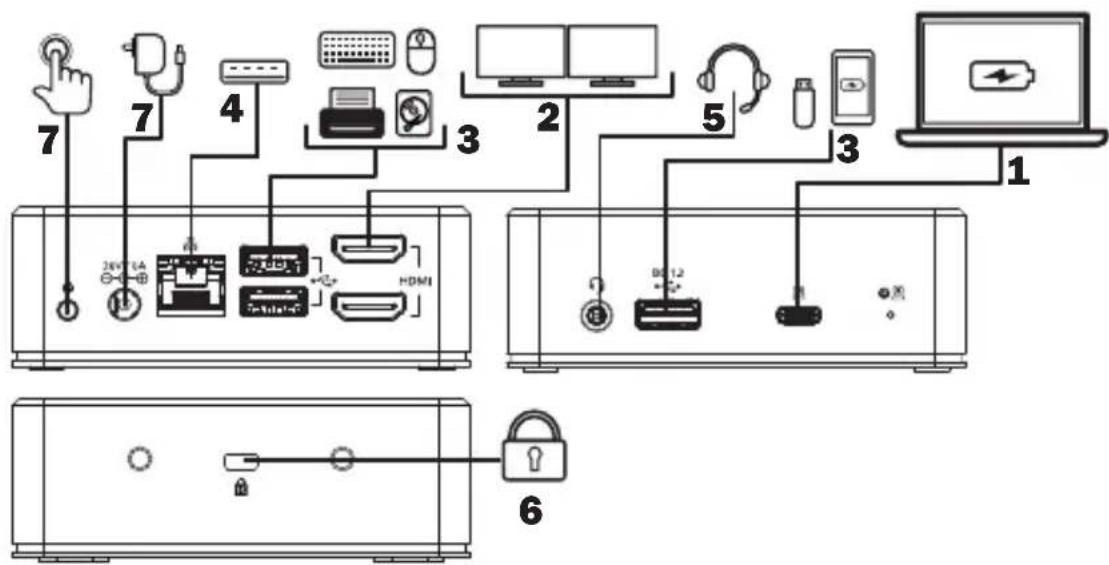

1. Conecte la computadora o laptop anfitrión al U442-DOCK20-B usingo el cable USB C a C incluido.Use el adaptor USB A a C si fuera necessario.

Nota: su dispositivo fuente solo se cargará cuando se use un cable USB C a C.

1. Conecte hasta dos pantallas compatibles con HDMI al U442-DOCK20-B usingo el cable de la Serie P569 de Tripp Lite (vendido por分开ado).

Note:SEO: Puede extendarse hasta tres pantallas en una configuracion de multiples monitors. Manipule la orientacion o modo de las pantallas (espejo o extendido) a trovés de los parámetros de pantalla de la computadora anfitrion.

1. Conecte hasta tres periféricos USB 3.0 como un teclado, mouse, memoria USB o smartphone.

Note: El puerto USB del Panel frontal etiquetado BC 1.2 soporta energia rápida de hasta 1.5A y energia de Apple hasta 2.4A.

1. Si las señales de Wi-Fi son débiles o no está disponible, connecte a una LAN Gigabit cableada usingo un Cable Cat6 de la série N201 de Tripp Lite (vendido por separado).

2. Conecte los audifonos al puerto de 3.5mm disponible.

Note: Si no hay calidad de sonido, la fuente de calidad de audio debe cambiarse a audio USB.

1. (Optional) Bloquee y asegure su estación de connexion U442-DOCK20-B a su escritorio using el puerto K-LOCK ubicado en el costo de la unidad.

2. Connecte la fuente de alimentación incluida a la estación de conexión yonga la unidad usingo el boton de encendido ubicado a la izquierda del puerto de CD.

Especificaciones

Entrada USB C
Salida	(x2) HDMI
	RJ45
	(x3) USB 3.1 Gen 1 Tipo A
	3.5 mm
Video (HDMI)	Uno: 2560 x 1440 @ 50 Hz Dos: 1920 x 1080 @ 60 Hz
Audio (3.5 mm)	Sonido Envolvente de 2.1 Canales
Ethernet (RJ45)	10/100/1000 Mbps
Fuente de Alimentación	Entrada: 100V ~ 240V @ 50Hz / 60Hz, 2A Salida: 20V 5A
Especificación HDMI	1.3
Cumple con BC 1.2	Sí
Temperatura de Operación	0 °C a 40 °C [32 °F a 104 °F]
Temperatura de Almacenimiento	-20 °C a 70 °C [-4 °F a 158 °F]
Especificación de Carga PD	PD 3.0 hasta 85W (20V / 15V / 9V / 5V @ 4.25A)
Entrada de Potencia	100W CD (20V 5A)

Garantía

Garantía Limitada de 3 años

Tripp Lite garantiza durante un periodo de tres (3) años a partir de la Fecha de compra inicial que este producto no presenta defectos de materiales ni de mano deoba. La obligation de Tripp Lite bajo esta garantía está limitada a la reparación o reemplazo (a su entera disreción) de cualquier producto defectuoso. Para Obtener servicios bajo esta garantía, debe Obtener un número de Autorización de Devolución de Mercancía [RMA] de Tripp Lite o de un centro de servicios autorizzato de Tripp Lite. Los productos deben devolverse a Tripp Lite o a un centro de servicios autorizzato de Tripp Lite con los cargos de transporte prepagados y deben依照arse con una breve descripción del problema y un comprobante de la Fecha y el lugar de compra.Esta garantía no se aplica a equipos que hayan sido danados por accidente, negligencia o mal uso o hayan sido alterados o modificados de unaforma.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OTORGA GARANTIAS EXPRESAS O IMPLICITAS, INCLUDEAS LAS GARANTIAS DE COMERCIABILIDAD Y ADECUACION PARA UN DETERMINADO PROPOSITO. Algunos Estados no permiten la limitacion o exclusion de garantias implicitas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador.

EXCEPTOcomoSE INDICA ANTERIORMENTE,EN NINGUN CASO TRIPP LITE SERA RESPONSABLEPOR DANOS DIRECTOS,INDIRECTOS,ESPECIALES,INCIDENTALES O CONSECUENTESQUE SURJANDEL USO DE Este PRODUCTO,INCLUSOSI SE ADVIERTES SOBRE LA POSIBILIDADDE TAL DANO.Especficamente,Tripp Lite no es responsable por ningun costo,como perdida de ganancias o ingresos,perdida de equipos,perdida del uso de equipos,perdida de software,perdida de datos,costos de sustituciones,reclamacionesde terceroso de qualquier other forma.

Garantía

Todo cambio o modificación de este equipo que no haya sido autorizada de manière expresa por Tripp Lite pourrait invalidate la版权声明 del usuario para operar este equipo.
