MANUAL DE USUARIO B1261A1WHD1 Tripp Lite

Manual del Propietario

Juego Extensor HDMI Inalámbrico

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

Characteristicas del Producto

• Extienda en forma inalámbrica una ASNAL 1080p (60Hz) hasta a 50 m [165 pies] (B126-1A1-WHD1) o 198 m [650 pies] (B126-1A1-WHD2) desde la fuente
• Conecte una segunda unidad receptora hasta una distancia de 27 m [85 pies] (B126-1A-1-WHD1) o 98 m [320 pies] (B126-1A1-WHD2) de la fuente
• La functionalities de control IR le permette controller remotamente su dispositivo HDMI fuente de forma remota
• Solución inalámbrica todo en uno; sin necessities de infraestructura de cableado
• Transmite video de Alta Definisión y audio estéreo
  Proteje sus transmissions con enciptado AES 128
• Compatible con HDMI 1.3 y HDCP 1.2
• Soporta Color Verdadero de hasta 24 bits (8 bits por canal)
• Soporta 300 MHz / 3.4 Gbps de ancho de banda por canal (10.2 Gbps en total)
• Conectar y使用者 — no require software ni controladores
• Las fuentes de alimentación externasCNTAN con adaptadores para EE. UU., Reino Unido, Europa y Australia

Contenido del Empaque

• Unidades Transmisoras y Receptoras
• Cable de Entrada IR-IN (Rx)
• Cable de Salida IR-OUT (Tx)
  (x2) Fuentes de alimentacion externas* (Entrada: 100V - 240V, 50/60 Hz, 0.6A; Salda: 5V 3A)
• Accesorios de instalación
• Manual del Propietario
• Incluyen adaptadores de clavija NEMA 5-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS 1363 (Reino Unido) y AS/NZS 3112 (Australia).

Accesorios Opcionales

• Cables HDMI de Alta Velocidad de la Serie P568

Requisitos del Sistema

Dispositivo fuente de HDMI, como un reproductor Blu-rayTM
Dispositivo de visualización HDMI, como una television o projector

Indicadores y Conexiones

Panel frontal del Receptor (Rx) y Transmisor (Tx) HDMI

1 LED de Encendido: Este LED se illumina de color azul cuando launidad está recibiendo alimentacion.
2 LED de Transmisión de Datos: Este LED se ilumina de color naranja y destella lentamente cuando se está establishando una conexión. Destella rápidamente cuando launidad está correctamente connectada y transmitiendo datos.
3 LED de Conexión: Este LED se ilumina de color verde constante cuando se conecta una señal inalámbrica.

1 Entrada de Alimentacion: Conecte la fuente alimentacion externa includa.
2 Botón de Restauración: Oprima este botón para restaurar el dispositivo.
3 Entrada HDMI: Conecte a la fuente HDMI con un cable HDMI.
4 Puerto de Salida IR-IN (Tx): Conecte el cable de Salida IR-OUT (Tx) incluido.

Nota: Aseguese de que el control remoto de origenonga una linea de visiOn clara al receptor IR.

5 Conexiones para Antena: Conectan ambas antennas incluidas.

Panel Posterior del Rx HDMI

1 Entrada de Alimentacion: Conecte la fuente alimentacion externa includa.
2 Botón de Restauración: Oprima este botón para restaurar el dispositivo.
3 Salida HDMI: Conecte a la pantalla HDMI con un cable HDMI.
4 Puerto de Entrada IR-IN (Rx): Conecte el cable de Entrada IR-IN (Rx) incluido.

Note: Asegürese de que el control remoto de origenonga una linea de visión clara al receptor IR.

5 Conexiones para Antena: Conectan ambas antennas incluidas.

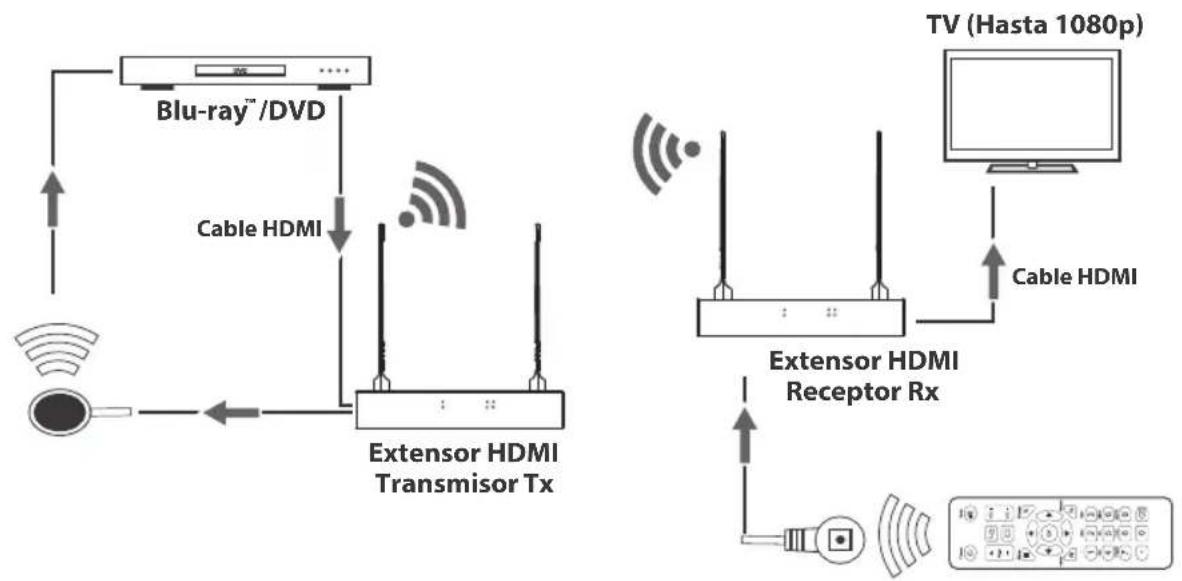

Instalación

Notas:

1. Asegürese de que todo el equipo que se está conectando está apagado antes de la instalación.

2. Paraolestos, colque el transmisor de IR circa de la fuente HDMI y el receptor de IR circa de la pantalla.

3. Si la postal inalámbrica es obstruida por las paredes (sobre todo ladrillo o vidrio) u otros obstáculos, la calidad y la distancia de la postal probablemente se reduciría.

1. Opcional: Coloque los accesos de instalacion incluidos para las unidades transmisora y receptora, bajo instalelos en unaubicaciondeseada.

2. Conecte el dispositivo fuente HDMI al puerto HDMI de entrada en launidad transmisora mediante un cable HDMI, como los Cables HDMI alta velocidad de la serie P568 de Tripp Lite.

3. Conecte el cable de Salida IR-OUT (Tx) al puerto de Salida IR-OUT en launidad transmisora.

Note: El cable de Salida IR-OUT (Tx)iene lamarca IR-OUT en la parte inferior del foco IR. Coloque el foco del cable de salida IR-OUT (Tx) en un area con una linea de visión directa al dispositivo fuente HDMI (p. ej. reproductor Blu-ray).

1. Conecte la fuente de alimentacion externa a la unidad transmisora y conectelo a un Supresor de Sobretensiones, Sistema de Respaldo Ininterrupblible (UPS) o Unidad de Distribución de Energia (PDU) de Tripp Lite.

2. Conecte la pantalla HDMI al puerto de Salida HDMI en la unidad receptora utilizing un Cable HDMI de alta velocidad de la série P568.

3. Conecte el cable de extension de Entrada IR (Rx) en el Puerto de Entrada IR-IN en la unidad receptora.

Note: El cable de Entrada IR-IN (Rx) Tiene lamarca IR-IN en la parte inferior del fosco IR. Coloque el fosco del cable del receptor IR en el area que va a utiliser el control remoto del dispositivo fuente.

1. Conecte la fuente de alimentacion externa a la unidad receptora y enchufela en un Supresor de Sobretensiones, UPS o PDU de Tripp Lite.

2. Encienda el equipo conectado.

Si usa dos receptores, repita los pasos 5 8 para la segunda unidad.

Solución de Problemas

Si no lograocularaacceptabledesquedeseguirlasinstruetionesdeinstalacion,intente lossiguientesconsejos.

1. ¿Están las fuentes de alimentación externa queienen con el producto connectadas y enchufadas a una fuente de alimentación que funciona? Para que el producto funciona correctamente, el transmisor y el receptor deben estar connectados yrebir alimentacion desdeuna fuente de alimentacion externa.
2. Se apagó la fuente HDMI antes de la instalación? Si no fue asi, reinciela.
3. ¿Qué resolution está intentando alcantar? Vea las secciones Caracteristicas del Producto e Instalación en este manual para Obtener detailles sobre distancia yResolutionmaximums.Si no logra encontrar una imagen acceptable,trate de bajo la resolveduónde video o ajustar la Frequenciadeactualizationde su equipo.
4. Aparece un mensaje que dice "Esperando Conexión" en su pantalla HDMI? Si es asi, asegúrese de que los adaptadores de la fuente de alimentación estén connectados correctamente y losindicadores LEDs de encendido estén iluminados de color azul.
5. Aparece en la pantalla HDMI un mensaje diciendo "Por Favor Revise la Senal de Entrada del Tx"? Asegürese que el LED de connexion de senal HDMI en launidad transmisora está iluminado de color verde solido. Si el LED no enciende solido, conecte el dispositivo fuente directamente al dispositivo de visualización para ver si el problema es con la fuente, pantalla o cable HDMI que está utilizando.
6. La pantalla HDMI transmite unaImagen intermitente? Si es asi, asegúrese de que la posicion de las unidades Transmitora y receptora está en el rangorequiredo, a continuacion, pulse el boton reset en la parte trasera del receptor para volverse a conectar. Siesto no funciona, busque otheras perturbaciones de la senal entre el transmitter y el receptor.
7. Pruebe sus cables para comprar que funciona en correctamente.
8. ¿Están las unidades transmisora y/o receptora situadas en un area que las exponga a temperatas elevadas? Si el producto se está sobrecalentando, no funciona corRECTamente.
9. No se muestra correctamente laImagen cuando se utilizes dos receptores? Asegürese de que los receptores estén ajustados bajo el rango del transmisor.

Especificaiones

Puerto de Entrada HDMI Hembra; 3.5 mm Hembra
Puerto de Salida HDMI Hembra; 3.5 mm Hembra
Rango de Frecuencia del IR 20 Hz ~ 60 Hz
Distancia de Transmisión con 1 Receptor	50 m [165 pies] (B126-1A1-WHD1) o 198 m [650 pies] (B126-1A1-WHD2)
Distancia de Transmisión con 2 Receptores	27 m [82 pies] (B126-1A1-WHD1) o 98 m [328 pies] (B126-1A1-WHD2)
Alimentación Externa 5V 3A
Consumo de Energía Tx: 8.5W; Rx: 6W
Version de HDMI 1.3
Version de HDCP 1.2
Resoluciones Maxima de Video	1920 x 1080 / 1080p @ 60 Hz
Tiempo Promedio entre Fallas >30,000 horas
Temperatura de Operación 0 °C a 40 °C [32 °F a 104 °F]
Temperatura de Almacenimiento	-20° a 70°C [-4 °F a 158°F]
Humedad HR de 0% a 95%, Sin	Condensación
Dimensiones de la Unidad (Al x An x Pr)	195.4 x 137.5 x 30.8 mm [7.69" x 5.41" x 1.21"]
Peso de la Unidad Tx: 531 g [1.17 lb] / Rx: 528 g [1.16 lb]

Garantía

Garantía limitada por 1 año

TRIPP LITE garantiza por un (1) ano desde la Fecha de comprna inicial que este producto noiene defectos de materiales ni de mano de obr. La obligacion TRIPP LITE bajo this guarantia está limitada a la reparacion o reemplazo (A su entera disrecion) de qualquier producto defectuoso. Para obtener serviceo bajo this guarantia,debe obtener un numero de Autorizacion de Devolucio de Mercancia (RMA) de TRIPP LITE o de un centro de serviceo autorizo de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de serviceo autorizo de TRIPP LITE con los cargos de transporte prepagados y deben acosponarse con una breve descripcion del problema y un comprobante de la Fecha y el lugar de comprna. esta garantia no se aplica a Equipos que hayan sido danados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de algouna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTIAS EXPRESAS O IMPLICITAS, INCLUIDAS GARANTIAS DE COMERCIABILIDAD Y ADECUACION PARA UN PROPENSITY PARTICULAR.

Algunos estados no permiten la limitacion o exclusion de garantias implicadas; por lo tanto, las limitaciones o exclusiones antes mentionadas peuvent no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO TRIPP LITE SERA RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especialmente, TRIPP LITE no es responsable por ningún costo, como perdida de Utilities o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de terceros o de提供优质 other forma.

Información de Cumplimiento con WEEE para CLIENTES y Recicladores de Tripp Lite (Unión Europea)

Bajo la Directiva de Desechos de Equipos Eléctricos y Electrónicos (WEEE) [Waste Electrical and Electronic Equipment] y regulaciones aplicables, cuando los clients dequieren un nuevo equipo eléctrico y electrónico de Tripp Lite está obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varia de un País a除外)
• Envie el equipo nuevo de regreso para reciclaje una vez que finalmente sea un desecho

No se recomienda utiliser este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Liteieneuna politica de mejora continua.Las specifications estan susetas acambios sin previo aviso.
