Tipo de producto	Barra de utilidad LED
Marca	ECCO
Modelo	X3214
Longitud	14 pulgadas (35,6 cm)
Número de LED	24
Potencia nominal	120 W
Tensión de alimentación	12/24 VCC
Corriente a 12 V	9,3 A
Corriente a 24 V	4,5 A
Flujo luminoso	6720 lúmenes
Fusible requerido	15 A
Material de la carcasa	Aluminio fundido a presión recubierto
Estanqueidad	Sí (protegido contra el agua y las vibraciones)
Temperatura de color	Blanco (típicamente 5000-6000 K)
Ángulo del haz	Ancho o estrecho según la versión
Montaje	Soportes pivotantes incluidos (base o pivote)
Vida útil de los LED	Larga duración, sin mantenimiento
Garantía	36 meses
Peso estimado	Aproximadamente 2,5 kg
Funciones principales	Iluminación potente, bajo consumo, robustez
Mantenimiento y limpieza	Limpiar con un paño suave; verificar las conexiones
Seguridad	Puesta a tierra obligatoria; no mirar directamente la luz
Piezas de repuesto y reparabilidad	Piezas disponibles en el fabricante

Preguntas frecuentes - X3214 ECCO

¿Cómo instalar la lámpara X3214 en mi vehículo?

La lámpara se puede montar con los soportes pivotantes incluidos. Dos métodos son posibles: montaje sobre base (fijación lateral con perno hexagonal y cojín antivibración) o montaje sobre pivote (soporte desmontable y barra redonda). Siga los pasos del manual: inserte los pernos, coloque las arandelas y apriete las tuercas. Luego conecte el cable de alimentación a una fuente con fusible.

¿Qué fusible debo usar para el cableado?

El fusible recomendado para el modelo X3214 es de 15 A. Use un fusible de tipo estándar adecuado a su instalación eléctrica (12 o 24 V). Asegúrese de que el calibre corresponda para evitar cualquier riesgo de sobrecarga.

¿Cuál es la luminosidad de la lámpara?

La lámpara X3214 produce un flujo luminoso de 6720 lúmenes, es decir, una luminosidad alta adecuada para entornos profesionales. El haz puede ser ancho o estrecho según la versión (F o S).

¿Puedo usar esta lámpara en exteriores con lluvia?

Sí, la lámpara está diseñada para resistir la intemperie. Su carcasa de aluminio fundido a presión y sus juntas de estanqueidad la protegen contra el agua y las vibraciones. Por lo tanto, se puede usar en exteriores sin problema.

¿Cómo limpiar la lámpara?

Para limpiar la lámpara, use un paño suave y seco (o ligeramente húmedo si es necesario). Evite productos abrasivos o solventes que puedan dañar el recubrimiento. Verifique también que las conexiones eléctricas estén limpias y secas.

¿La lámpara se calienta mucho?

Sí, después de varias horas de funcionamiento continuo, la carcasa de aluminio puede volverse muy caliente al tacto. Es normal que la lámpara se caliente debido a la alta potencia de los LED. Evite tocarla durante el uso y déjela enfriar antes de manipularla.

¿Qué hacer si la lámpara no se enciende?

Primero verifique la alimentación eléctrica y el fusible (15 A). Asegúrese de que las conexiones estén bien apretadas: cable negro a tierra, cable rojo a la alimentación. Si el problema persiste, contacte al servicio al cliente de ECCO para un diagnóstico o reparación bajo garantía.

¿La garantía es de 3 años?

Sí, el fabricante ofrece una garantía limitada de 36 meses a partir de la fecha de compra. Cubre defectos de fabricación y mano de obra. La garantía no se aplica en caso de mala instalación, abuso o modificaciones no autorizadas.

¿Cuáles son los accesorios incluidos?

La lámpara se entrega con dos tipos de soportes: soportes sobre base de montaje lateral y pernos de carrocería para montaje por la parte inferior. También se incluyen cojines antivibración, arandelas y tuercas para la instalación.

¿Puedo montar la lámpara en un soporte fijo?

Sí, puede usar los soportes incluidos para un montaje fijo (por ejemplo, en un rack o placa). El manual detalla dos métodos: montaje sobre base (tornillos laterales) o montaje sobre pivote (con barra redonda). Asegúrese de que la superficie sea sólida y adecuada.

MANUAL DE USUARIO X3214 ECCO

Las barras de LED ECCO están diseñadas para brindar un mayor rendimiento de iluminación y soportar los ambientes más severos. Están disponibles en varios largos, potencias y con un torrente de luz, un foco o patrones de combinación de luces. Estas luces robustas de alto rendimiento tienen los últimos LED y reflectores diseñados para brindar la máxima proyección de luz. Las viviendas de aluminio moldeado a presión cubiertas están selladas completamente como protección contra el ingreso de agua, la vibración, el choque y el impacto. Se incluyen dos métodos de montaje (de giro), elija entre soportes de pedestal de montaje lateral extra fuertes o bulones de montaje inferior. Otros beneficios de la tecnología LED incluyen brillo blanco, bajo consumo y un servicio de mantenimiento duradero y gratuito. Este manual brinda información sobre la instalación, funcionamiento, seguridad, mantenimiento, piezas de repuesto y garantía.

¡IMPORTANTE! Lea todas las instrucciones antes de la instalación y el uso. Instalador: El presente manual debe entregarse al usuario final.

VERTENCIA!

En caso de no instalar ni utilizar este producto conforme a las sugerencias del fabricante se podrían ocasionar daños a la propiedad, lesiones graves personales o el deceso del usuario y de las personas que se busca proteger. Verifique la potencia antes de instalar la luz para evitar el posible daño al equipo.

No instale ni opere este producto de seguridad sin haber leído y comprendido la información de seguridad que se incluye en el presente manual.

1. La instalación apropiada junto con la capacitación del operador en instalación, uso, cuidado y mantenimiento de los dispositivos de advertencia de emergencia son esenciales para garantizar la seguridad del usuario y de las personas que intenta proteger.
2. Tenga precaución al trabajar con conexiones eléctricas energizadas.
3. Este producto debe tener la descarga a tierra apropiada. Una conexión a tierra inadecuada o el cortocircuito de las conexiones eléctricas pueden generar la formación de arcos eléctricos de alta corriente, lo cual puede ocasionar lesiones personales o daños graves al vehículo, incluso incendios.
4. La colocación e instalación apropiadas son esenciales para el desempeño de esta lámpara de trabajo. Instale este producto para que el rendimiento de salida del sistema sea óptimo y para que los controles queden dentro del alcance conveniente del operador, de modo que pueda operar el sistema sin perder de vista el área de trabajo.
5. Es responsabilidad del operador del vehículo asegurar que durante el uso todas las características del producto funcionen correctamente. En uso, el operador del vehículo debe garantizar que la proyección de la luz no quede bloqueada por los componentes del vehículo (es decir, puertas del compartimiento o maleteros abiertos), por personas, vehículos ni otras obstrucciones.
6. El fabricante no asume responsabilidad por la pérdida que resulte del uso de este aparato.

NOTA: Las carcasas de aluminio negro moldeado a presión se sienten calientes al tacto después de operar por muchas horas.

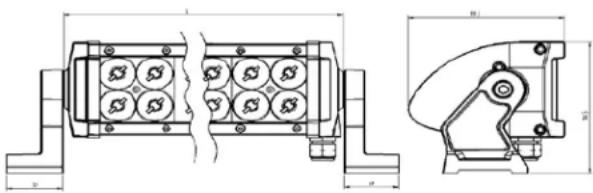

Especificaciones:

Modelo Largo LEDWatts				Amps/12 VCC	Amps/24 VCC	Lumenes	Fusibles necesarios
EW3108-F 8"	6 30 3,3"	1,1 1680 5
EW3108-S 8"	6 30 3,2"	1680 5
EW3114 14"	12 60 5,7"	2,1 3360 7.5
EW3124	24"	21	105	8,7	3,6	5880	10
EW3136	36"	33	165	13	6,6	9240	15
EW3149	49"	45	225	18,5	7,9	12600	25
EW3208-F 8"	12 60 4,5"	2,2 3360 7.5
EW3208-S 8"	12 60 4,7"	2,3 3360 7.5
EW3214	14"	24	120	9,3	4,5	6720	15
EW3225	25"	44	220	17,3	8,4	12320	20
EW3233	33"	60	300	25	12	16800	30
EW3242	42"	76	380	32	15,5	21280	40
EW3312-F	12" 6 60"		4,4 2,1 3350 5
EW3312-S	12" 6 60"		4,4 2,1 3350 5
EW3324	24"	12	120	7,9	3,9	8400	10
EW3336	36"	18	180	12	5,8	12600	15

Instalación (Montaje de pedestal):

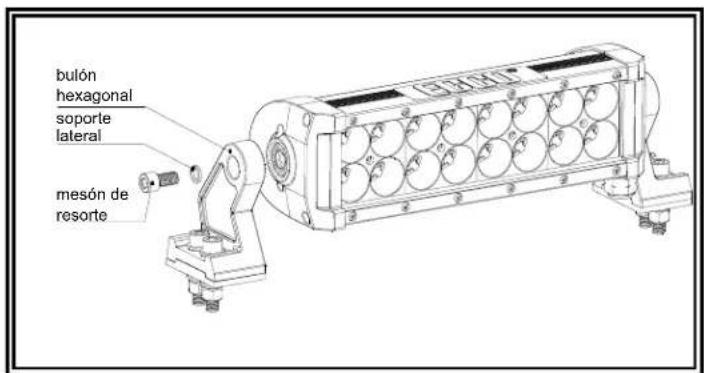

1. Sujete el bulón a través del agujero y el soporte lateral con el bulón de bloqueo de resorte. Vea la figura 1.
2. Seleccione una superficie de montaje para emparejar el diámetro de los soportes incluidos.

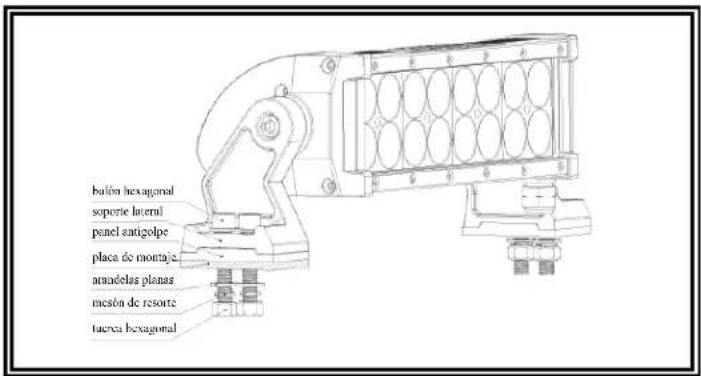

3. Coloque el panel antigolpe sobre la placa de montaje, luego pase el bulón hexagonal por el lateral del soporte. Coloque las arandelas planas y la arandela de resorte de bloqueo sobre el bulón, luego ajústelo. Vea la figura 2.
4. Conecte la línea eléctrica al enchufe correspondiente.
5. Ajuste la ubicación de la luz de la unidad y ajuste la tuerca de bloqueo con una llave inglesa.

Figura 1

Figura 2

Figura 3

Instalación (Montaje pivotante):

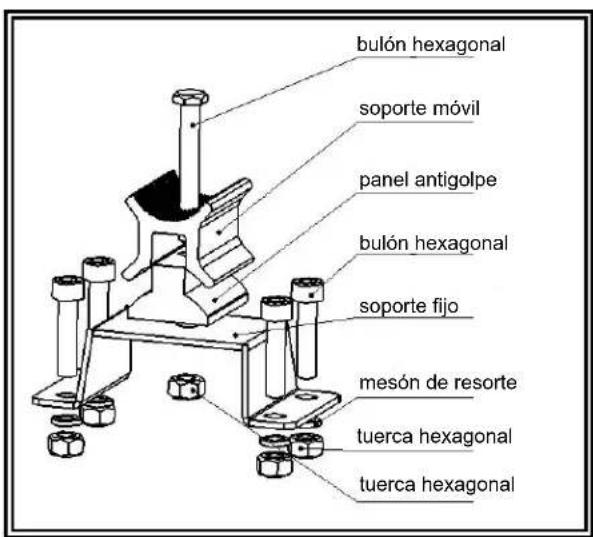

1. Primero, coloque el bulón hexagonal a través del soporte móvil, el panel antigolpe y el soporte, luego ajuste la tuerca hexagonal. Vea la figura 3.

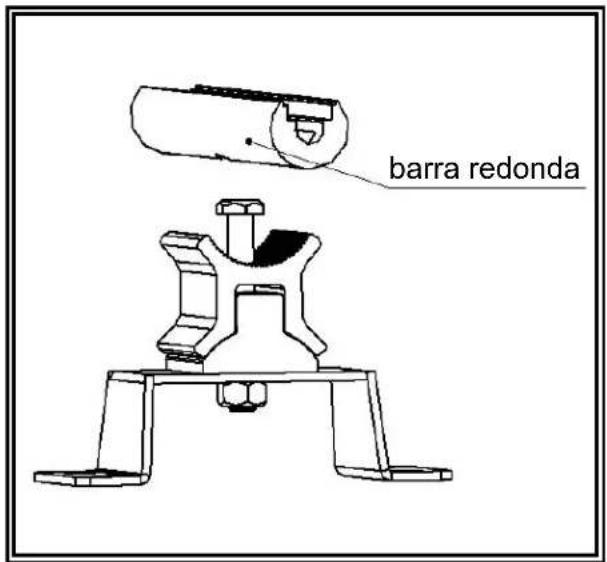

2. Coloque dos soportes acabados en el fondo de la barra circular del soporte, luego coloque estos dos soportes en la posición correcta y ajuste. Vea la figura 4.

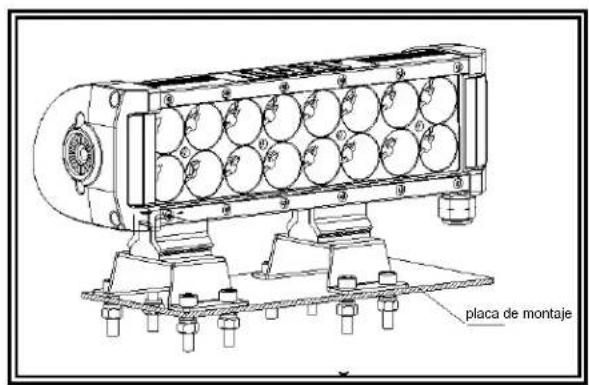

3. Coloque el bulón hexagonal a través del soporte y de la placa de montaje, luego coloque el mesón de resorte, luego ajuste la tuerca. Vea la figura 5.
4. Conecte la línea eléctrica al enchufe correspondiente.

Figura 4

Figura 5

Instrucciones del cableado:

Cable negro: Suelo

Cable rojo: Conecte a los fusibles

		Desde la fuente de electricidad
	Corriente (A)	5' 10'	5' 20' 25'
1 Calda de tensión	10 20 AWG 18 AWG	18 AWG 16	AWG 14 AWG
	20 18 AWG 16 AWG	14 AWG 12	AWG 12 AWG
	30 18 AWG 14 AWG	12 AWG 12	AWG 10 AWG
	40 16 AWG 12 AWG	12 AWG 10	AWG 10 AWG
	50 14 AWG 12 AWG	10 AWG 10	AWG 6 AWG
	60 14 AWG 12 AWG	10 AWG 8	AWG 8 AWG

Limitación de responsabilidad y garantía limitada del fabricante:

El fabricante garantiza que al momento de la compra, este producto cumple con las especificaciones del fabricante para el mismo (disponibles a pedido). El fabricante garantiza además que el presente producto está libre de defectos en sus materiales y en su fabricación. Esta garantía limitada se extiende durante 36 meses a partir de la fecha de la compra. Pueden aplicarse otras garantías. Para más información, comuníquese con el fabricante. El fabricante, a criterio propio, reparará o cambiará todo producto que determine como defectuoso y que esté sujeto a la presente garantía limitada.

EL DAÑO A LAS PIEZAS O PRODUCTOS QUE RESULTE DE LA MANIPULACIÓN INDEBIDA, ACCIDENTES, ABUSO, USO INDEBIDO, NEGLIGENCIA, MODIFICACIONES NO APROBADAS, INCENDIOS U OTROS PELIGROS, LA INSTALACIÓN O USO INAPROPIADO O POR FALTA DE MANTENIMIENTO CONFORME A LOS PROCEDIMIENTOS DE MANTENIMIENTO QUE SE ESTABLECEN EN LAS INSTRUCCIONES DE INSTALACIÓN Y USO DEL FABRICANTE, ANULA LA PRESENTE GARANTÍA LIMITADA.

LAS REPRESENTACIONES O DESCRIPCIONES ORALES DEL PRODUCTO QUE PUEDAN HABER SIDO REALIZADAS POR VENDEDORES, DISTRIBUIDORES, AGENTES U OTROS REPRESENTANTES DEL FABRICANTE NO CONSTITUYEN GARANTÍAS. ESTA GARANTÍA LIMITADA NO PODRÁ ENMENDARSE, MODIFICARSE NI AMPLIARSE EXCEPTO MEDIANTE UN ACUERDO ESCRITO FIRMADO POR UN REPRESENTANTE AUTORIZADO DEL FABRICANTE QUE HAGA REFERENCIA EN FORMA EXPRESA A ELLA.

Exclusión de otras garantías: EL FABRICANTE NO OTORGA NINGUNA OTRA GARANTÍA, EXPRESA O IMPLÍCITA. MEDIANTE LA PRESENTE, SE EXCLUYEN LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD O APTITUD PARA UN PROPÓSITO EN PARTICULAR, QUE NO SE APLICARÁN AL PRODUCTO. EL ÚNICO Y EXCLUSIVO REMEDIO DEL COMPRADOR CON RESPECTO AL CONTRATO, DERECHOS POR DAÑOS O CUALQUIER OTRA TEORÍA CONTRA EL FABRICANTE RELACIONADA CON EL PRODUCTO Y SU USO SERÁ LA REPARACIÓN O EL REEMPLAZO DEL PRODUCTO SEGÚN SE DESCRIBE ANTERIORMENTE.

Limitación de responsabilidad: EN EL CASO DE RESPONSABILIDAD POR DAÑOS QUE SURJAN DE LA PRESENTE GARANTÍA LIMITADA O POR CUALQUIER OTRO RECLAMO RELACIONADO CON LOS PRODUCTOS DEL FABRICANTE, CON LA RESPONSABILIDAD DEL FABRICANTE FRENTE A LOS DAÑOS, QUEDARÁ LIMITADA AL IMPORTE PAGADO POR EL PRODUCTO EN EL MOMENTO DE LA COMPRA ORIGINAL. EL FABRICANTE NO SERÁ RESPONSABLE, BAJO NINGÚN MOTIVO, POR EL LUCRO CESANTE, EL COSTO DE LA MANO DE OBRA NI DEL EQUIPO DE SUSTITUCIÓN, DAÑOS A LA PROPIEDAD NI POR OTROS DAÑOS ESPECIALES, RESULTANTES O INDIRECTOS EN FUNCIÓN DE RECLAMOS POR INCUMPLIMIENTO CONTRACTUAL, INSTALACIÓN INAPROPIADA, NEGLIGENCIA U OTROS, INCLUSO SI EL FABRICANTE O UNO DE SUS REPRESENTANTES HUBIESE ANTICIPADO LA POSIBILIDAD DE DICHOS DAÑOS. EL FABRICANTE NO TENDRÁ NINGUNA OTRA OBLIGACIÓN O RESPONSABILIDAD RESPECTO DEL PRODUCTO O SU VENTA, OPERACIÓN Y USO NI SUPONE O AUTORIZA QUE SE SUPONGA TODA OTRA OBLIGACIÓN O RESPONSABILIDAD RELACIONADAS CON DICHO PRODUCTO.

Esta garantía limitada define los derechos legales específicos. Es posible que tenga otros derechos legales que varían de estado a estado. Algunos estados no permiten la exclusión o limitación
