MODE D'EMPLOI X3214 ECCO

Instructions d'installation et d'utilisation BARRES UTILITAIRES À DEL

Les barres utilitaires à DEL ECCO sont conçues pour fournir un éclairage supérieur et résister aux environnements les plus difficiles. Disponibles dans différentes longueurs et puissances de DEL et avec faisceaux larges, étroits ou les deux. Ces éclairages robustes et à puissance élevée contiennent les dernières technologies de DEL et de réflecteurs conçus pour une projection lumineuse maximale. Le boîtier en aluminium moulé sous pression et à revêtement est parfaitement isolé, afin de protéger la barre contre les infiltrations d'eau, les vibrations, les chocs et les impacts. Deux méthodes de montage (pivotantes) sont incluses. Vous pouvez choisir entre des supports sur socle résistants à montage latéral et des boulons de carrosserie à montage par le bas. La technologie DEL a également comme avantages un faisceau lumineux blanc puissant, une consommation électrique faible et une longue durée de vie sans entretien nécessaire. Le présent manuel fournit des informations sur l'installation, les fonctions, la sécurité, la maintenance, les pièces de rechange et la garantie du produit.

IMPORTANT! Avant d'installer et d'utiliser l'unité, lisez l'ensemble des instructions. Installateur : ce manuel doit être remis à l'utilisateur final.

AVERTISSEMENT!

Le non-respect des recommandations d'installation ou d'utilisation du fabricant peut entraîner des dommages matériels, de graves blessures et/ou votre mort et celle de ceux que vous cherchez à protéger! Vérifiez l'intensité avant d'installer l'éclairage, afin d'éviter d'endommager l'équipement.

N'installez et/ou n'utilisez ce produit de sécurité que si vous avez lu et compris les informations de sécurité contenues dans ce manuel.

1. Une bonne installation et une parfaite connaissance de l'installation, de l'utilisation et de l'entretien des accessoires du véhicule (suivi d'une formation) sont essentielles pour assurer votre sécurité et celle des personnes que vous essayez de protéger.
2. Faites preuve de prudence lorsque vous manipulez des connexions électriques.
3. Ce produit doit être correctement mis à la terre. Une mise à la terre inappropriée et/ou un court-circuitage des connexions électriques peuvent entraîner des arcs électriques de haute intensité qui peuvent, à leur tour, provoquer des blessures et/ou de graves dommages au véhicule, notamment des incendies.
4. Un placement et une installation appropriés sont indispensables au bon fonctionnement de cette lampe de travail. Installez ce produit de manière à ce que les performances de sortie du système soient maximisées et que les contrôles soient à portée de main du conducteur pour lui permettre d'utiliser le système sans quitter des yeux la zone de travail.
5. Pendant l'utilisation, il incombe au conducteur du véhicule de s'assurer que toutes les fonctions de ce produit sont parfaitement opérationnelles. En cours de fonctionnement, le conducteur du véhicule doit s'assurer que la projection du faisceau n'est pas bloquée par des composants du véhicule (par ex., coffres ouverts ou portes de compartiment ouvertes), des personnes, des véhicules ou d'autres obstacles.
6. Le fabricant n'assume aucune responsabilité pour toute perte résultant de l'utilisation de ce dispositif.

REMARQUE : le boîtier noir en aluminium moulé sous pression devient très chaud au toucher après plusieurs heures de fonctionnement consécutives.

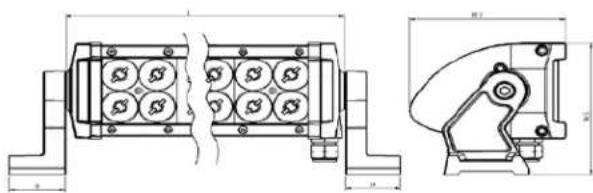

Caractéristiques techniques :

Modèle Longueur DELWatts			A/12 VCC	A/24 VCC	Lumens	Fusible requis
EW3108-F	8" 6 30 3,3 1,1 16	80 5
EW3108-S	8" 6 30 3,2 1 168	0 5
EW3114	14" 12 60 5,7 2,1	360 7.5
EW3124	24" 21 10 5 8,7 3,6	5880 10
EW3136	36" 33 165	13	6,6 9240	15
EW3149	49" 45 225	18,5	7,9 12600	25
EW3208-F	8"	12 60	4,5 2,2 3	60 7.5
EW3208-S	8"	12 60	4,7 2,3 3	60 7.5
EW3214	14" 24 120	9,3 4,5	6720 15
EW3225	25" 44 220	17,3	8,4 12320	20
EW3233	33"	60	300	25	12	16800
EW3242	42" 76 380	32 15,5	21280	40
EW3312-F	12"	6 60	4,4 2,1 3	50 5
EW3312-S	12"	6 60	4,4 2,1 3	50 5
EW3324	24" 12 120	7,9 3,9	8400 10
EW3336	36" 18 180	12	5,8 12600	15

Installation (montage sur socle) :

1. Fixez le boulon à travers le trou et le support latéral à l'aide du boulon de blocage à ressort. Voir Figure 1.
2. Sélectionnez une surface de montage correspondant au diamètre du ou des supports inclus.
3. Posez le coussin antichoc sur la plaque de montage, puis insérez le boulon hexagonal dans le côté du support. Placez les rondelles plates et la rondelle de blocage à ressort sur le bouton, puis serrez. Voir Figure 2.
4. Branchez le câble d'alimentation à la prise secteur correspondante.
5. Réglez l'emplacement du faisceau de l'unité et serrez le contre-écrou à l'aide d'une clé.

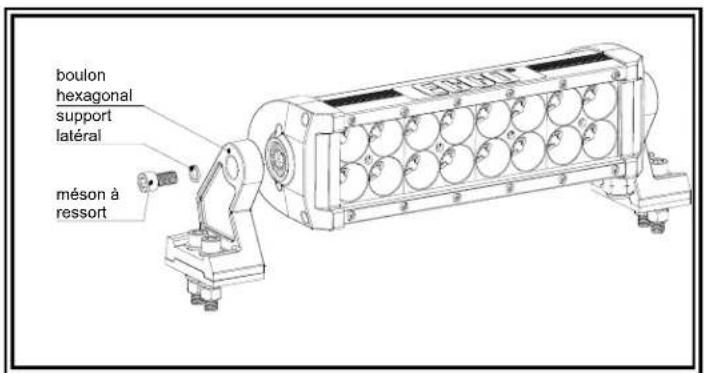

boulon hexagonal support latéral méson à ressort

Figure 1

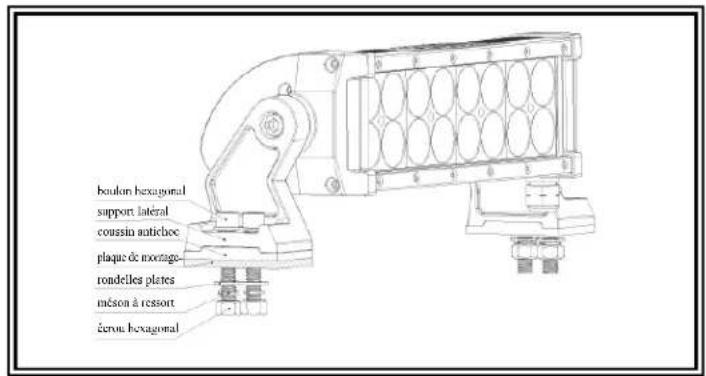

boulon hexagonal support latéral coussin autichoe plaque de mozzage rondelles plates méson à cressort écrou hexagonal

Figure 2

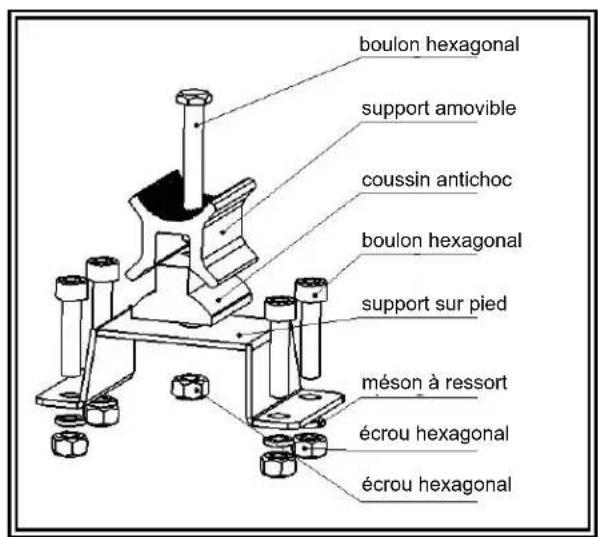

boulon hexagonal support amovible coussin antichoc boulon hexagonal support sur pied méson à ressort écrou hexagonal écrou hexagonal

Figure 3

Installation (montage sur pivot) :

1. Tout d'abord, insérez le boulon hexagonal à travers le support amovible, le coussin antichoc et le support, et serrez l'écrou hexagonal. Voir Figure 3.
2. Placez les deux supports assemblés sur le bas de la barre ronde du support, puis ajustez ces deux supports dans la bonne position et serrez-les. Voir Figure 4.
3. Insérez le boulon hexagonal à travers le support et la plaque de montage, posez le méson à ressort, puis serrez l'écrou. Voir Figure 5.
4. Branchez le câble d'alimentation à la prise secteur correspondante.

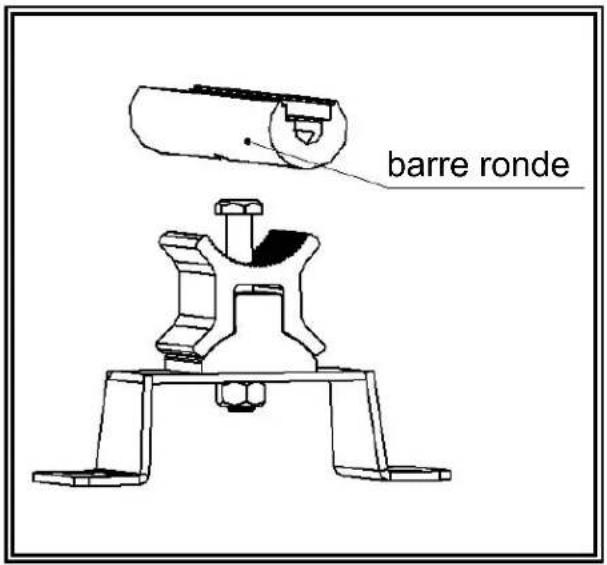

barre ronde

Figure 4

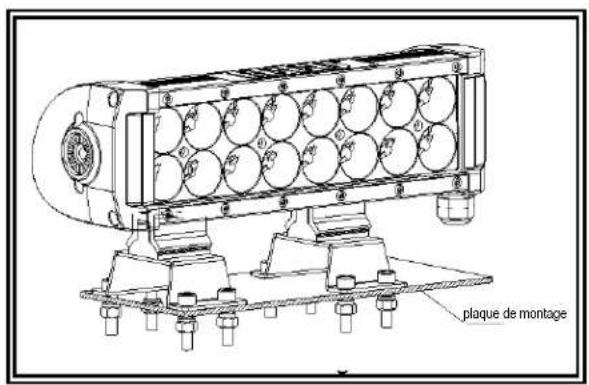

plaque de montage

Figure 5

Instructions de câblage :

Fil noir : terre

Fil rouge : à raccorder à une alimentation munie d'un fusible

		De la source d'électricité
	Intensité (A)	5' 10'	5' 20' 25'
1 baisse de tension	10 20 AWG 18 AWG	18 AWG 16	AWG 14 AWG
	20 18 AWG 16 AWG	14 AWG 12	AWG 12 AWG
	30 18 AWG 14 AWG	12 AWG 12	AWG 10 AWG
	40 16 AWG 12 AWG	12 AWG 10	AWG 10 AWG
	50 14 AWG 12 AWG	10 AWG 10	AWG 6 AWG
	60 14 AWG 12 AWG	10 AWG 8	AWG 8 AWG

Garantie limitée et limitation de responsabilité du fabricant :

Le fabricant garantit qu'à la date d'achat ce produit sera conforme aux caractéristiques techniques définies par ses soins (disponibles sur demande) et qu'il est exempt de vices de fabrication et de main-d'œuvre. La présente garantie limitée est valable 36 mois à compter de la date d'achat. D'autres garanties peuvent s'appliquer. Pour plus d'informations, contactez le fabricant. Le fabricant réparera ou remplacera, à son entière discrétion, tout produit qu'il jugera défectueux, sous réserve de la présente garantie limitée.

LA PRÉSENTE GARANTIE LIMITÉE EST NULLE ET NON AVENUE EN CAS D'ENDOMMAGEMENT DE PIÈCES OU DE PRODUITS RÉSULTANT D'UNE ALTÉRATION, D'UN ACCIDENT, D'UN ABUS, D'UNE MAUVAISE UTILISATION, D'UNE NÉGLIGENCE, DE MODIFICATIONS NON AUTORISÉES, D'UN INCENDIE OU D'UN AUTRE DANGER; D'UNE MAUVAISE INSTALLATION OU D'UN FONCTIONNEMENT INCORRECT; OU ENCORE D'UN ENTRETIEN NON CONFORME AUX PROCÉDURES D'ENTRETIEN DÉFINIES DANS LES INSTRUCTIONS D'INSTALLATION ET D'UTILISATION DU FABRICANT.

LES DÉCLARATIONS OU OBSERVATIONS ORALES AU SUJET DU PRODUIT QUI POURRAIENT AVOIR ÉTÉ FAITES PAR DES VENDEURS, DES REVENDEURS, DES AGENTS OU D'AUTRES REPRÉSENTANTS DU FABRICANT NE CONSTITUENT PAS DES GARANTIES. LA PRÉSENTE GARANTIE LIMITÉE NE PEUT ÊTRE MODIFIÉE ET SON CHAMP D'APPLICATION NE PEUT ÊTRE ÉLARGI EXCEPTÉ EN VERTU D'UN ACCORD ÉCRIT SIGNÉ PAR UN REPRÉSENTANT AUTORISÉ DU FABRICANT QUI FAIT EXPRESSÉMENT RÉFÉRENCE À LA PRÉSENTE GARANTIE.

Exclusion d'autres garanties : LE FABRICANT N'ACCORDE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE. LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER SONT EXCLUES ET NE S'APPLIQUERONT PAS AU PRODUIT. LE SEUL ET UNIQUE RECOURS DE L'ACHETEUR CONTRE LE FABRICANT CONCERNANT LE PRODUIT ET SON UTILISATION, QUEL QUE SOIT LE FONDEMENT DE RESPONSABILITÉ INVOQUÉ (RESPONSABILITÉ CONTRACTUELLE, DÉLICTUELLE OU AUTRE), SERA LE REMPLACEMENT OU LA RÉPARATION DU PRODUIT COMME INDIQUÉ CI-DESSUS.

Limitation de responsabilité : EN CAS DE RESPONSABILITÉ POUR DES DOMMAGES DÉCOULANT DE LA PRÉSENTE GARANTIE LIMITÉE OU TOUTE AUTRE RÉCLAMATION RELATIVE AUX PRODUITS DU FABRICANT, LA RESPONSABILITÉ DU FABRICANT SE LIMITERA AU MONTANT PAYÉ POUR LE PRODUIT LORS DE L'ACHAT INITIAL. LE FABRICANT NE SERA EN AUCUN CAS RESPONSABLE DU MANQUE À GAGNER, DU COÛT DE L'ÉQUIPEMENT DE SUBSTITUTION OU DE LA MAIN-D'ŒUVRE, DES DOMMAGES MATÉRIELS OU D'AUTRES DOMMAGES PARTICULIERS, INDIRECTS OU ACCESSOIRES FONDÉS SUR UNE RÉCLAMATION POUR RUPTURE DE CONTRAT, MAUVAISE INSTALLATION, NÉGLIGENCE OU TOUTE AUTRE RÉCLAMATION, MÊME SI LE FABRICANT OU L'UN DE SES REPRÉSENTANTS A ÉTÉ INFORMÉ DE L'ÉVENTUALITÉ DE TELS DOMMAGES. LE FABRICANT NE S'ACQUITTERA D'AUCUNE AUTRE OBLIGATION OU RESPONSABILITÉ QUANT AU PRODUIT OU SA VENTE, SON FONCTIONNEMENT ET SON UTILISATION, ET N'ADMET NI N'AUTORISE L'HYPOTHÈSE DE TOUTE AUTRE OBLIGATION OU RESPONSABILITÉ EN RELATION AVEC CE PRODUIT.
