MANUAL DE USUARIO X6465AMG ECCO

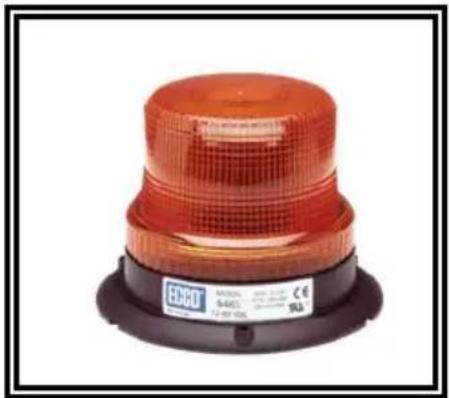

La serie 6465 de ECCO es una baliza LED de bajo perfil con un servicio prolongado, libre de mantenimiento. Las balizas de la serie 6465 son ideales para aplicaciones en vehículos industriales y ofrecen un rango operativo de 12 a 80 V CC.

En caso de no instalar ni utilizar este producto conforme a las sugerencias del fabricante se podrían ocasionar daños a la propiedad, lesiones graves personales o el deceso del usuario y de las personas que se busca proteger.

No instale u opere este producto de seguridad a menos que haya leído y comprendido la información de seguridad que contiene este manual.

1. Para garantizar su seguridad y la de todos aquellos a los que desea proteger, es importante que exista una adecuada instalación, así como también una capacitación de los operadores para el uso, el cuidado y el mantenimiento de los dispositivos de alerta de emergencias.
2. Opere con precaución cuando trabaje con conexiones eléctricas en tensión.
3. El producto deber conectarse a tierra adecuadamente. Una conexión incorrecta o cortocircuito en las conexiones eléctricas puede ocasionar arcos de alta tensión lo que, a su vez, puede producir heridas o daños a su vehículo y fuego inclusive.
4. Para un buen desempeño del dispositivo de alerta, es de vital importancia que exista una instalación y una ubicación adecuadas. Instale este producto de modo que el rendimiento del sistema se maximice y los controles se ubiquen al alcance del operador, de esta manera éste podrá operar el sistema sin perder el contacto visual de la calzada.
5. No instale el producto o fije algún cable en el área de despliegue de la bolsa de aire. Los equipos que se instalen o se coloquen en el área de despliegue de la bolsa de aire pueden reducir la efectividad de la bolsa, o convertirse en un proyectil que puede ocasionar heridas e incluso la muerte. Consulte el manual de usuario del vehículo acerca del área de despliegue de la bolsa de aire. Es responsabilidad del usuario/operador determinar una ubicación adecuada para la instalación, con el fin de garantizar la seguridad de todos los pasajeros dentro del vehículo y evitar particularmente las potenciales áreas de impacto de la cabeza.
6. Es responsabilidad del operador del vehículo asegurarse de que todas las características del producto funcionen correctamente durante su operación. Durante su operación, el operador del vehículo debe asegurarse de que la proyección de las señales de alerta no se encuentre bloqueada por componentes propios del vehículo (es decir, baúles o puertas abiertas), personas, vehículos u otras obstrucciones.
7. El uso de este o cualquier otro dispositivo de alerta no garantiza que todos los conductores puedan observar o reaccionar a las señales de advertencia. Nunca subestime el derecho de paso. Es su responsabilidad asegurarse de que pueda proceder con seguridad antes de ingresar en una intersección, conducir en contra del tráfico o a alta velocidad, y caminar por o alrededor de carriles de circulación.
8. Este equipo debe operarse solo por personal autorizado. El usuario es responsable de comprender y obedecer todas las leyes con respecto a los dispositivos de señales de alerta. Por lo tanto, el usuario debe revisar todas las leyes y regulaciones aplicables tanto las correspondientes a la ciudad como las estatales y federales. El fabricante no asume ninguna responsabilidad por la pérdida como resultado del uso del dispositivo de alerta.

Especificaciones:

Tamaño Montaje permanente An: 13 cm (5,1 pulg.) x Al: 4.2" Montaje magnético An: 13 cm (5,1 pulg.) x Al: 4.3"

Peso: Montaje permanente 272 g. (0,6 libras) Montaje magnético 725 g. (1,6 libras)

Tensión: Modelo 6465X, sistemas de 12 a 80 V CC Modelo 6465X-MG sistemas de 12 a 24 VCC

Consumo de corriente: 100 mA

Velocidad de destello: Modo de intermitencia de Pulse 8: 85 FPM

ERTENCIA!

La velocidad máxima sugerida para el vehículo para un uso seguro del modelo con montaje magnético es de 65 mph (104 km/h) en una ruta bien mantenida, cuando está colocada en el centro del techo de un vehículo de construcción de acero. Las velocidades más elevadas podrían hacer fallar el montaje desprendiendo la baliza del vehículo, lo cual podría ocasionar daños a otros vehículos y lesiones o el deceso de los pasajeros. El montaje magnético no está diseñado para ser un montaje permanente para la baliza. La unidad con montaje magnético debe colocarse sobre una superficie magnética (es decir, que no sea de fibra de vidrio, etc.). Asegúrese de que el imán se mantenga limpio.

Instalación y montaje:

Retire la baliza con cuidado y colóquela sobre una superficie plana. Inspeccione la unidad para determinar si se han producido daños durante el traslado, si hay lentes rotos, etc. Si se encuentran daños, comuníquese con la empresa de transporte o con el distribuidor. No utilice piezas dañadas o rotas.

Montaje:

Permanente, modelo 6465

Ubique la unidad en el lugar de montaje deseado. Usando la base como plantilla, marque las ubicaciones de los orificios de montaje. Perforre tres orificios de montaje de 3/16 pulg. (0,5 cm) y perforre un orificio para pasar el cable de alimentación. Se sugiere utilizar una arandela de goma para los cables que pasan a través de paredes del compartimiento. Realice el montaje de la baliza con herrajes n.° 10.

Nota: Estas unidades no están selladas en la parte inferior. Para operar en un entorno de gran humedad o como protección adicional contra la humedad, se sugiere sellar el orificio de salida del cable en la parte inferior con un material de enmasillado flexible.

Nota: El uso del vehículo sin el lente instalado en el producto puede ocasionar un daño que NO se encuentra cubierto por la garantía.

PRECAUCIÓN: ALTA TENSIÓN Antes de realizar el servicio de la luz, "DESCONECTE" la alimentación y espere cinco minutos.

Piezas de repuesto:

Descripción N.º de pieza

Lente: Ámbar	R6400LA
Azul	R6400LB
Transparente	R6400LC
Verde	R6400LG
Rojo	R6400LR

Cableado:

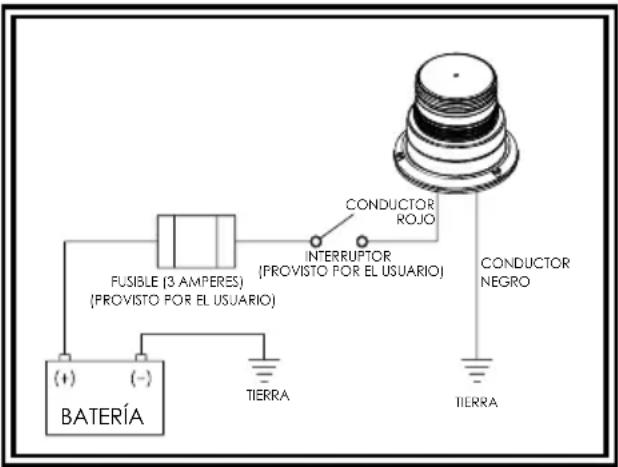

El cableado para esta configuración es el que se muestra en la figura 1 a continuación. La línea positiva debe tener un fusible de 3 amperes, según se indica. Se puede utilizar un interruptor para controlar la función de encendido-apagado..

¡Importante! Esta unidad es un dispositivo de seguridad y debe conectarse a su propia alimentación con fusible, para garantizar una operación continua en el caso de que falle cualquier otro accesorio eléctrico.

Montaje:

Temporario, modelo 6465-MG

El modelo 6465-MG tiene un imán, un cable de quince pies (4,5 m) y un enchufe para el encendedor de cigarrillos. También, se encuentra disponible un kit de montaje magnético para el modelo 6465.

Figura 1

Limitación de responsabilidad y garantía limitada del fabricante:

El fabricante garantiza que al momento de la compra, este producto cumple con las especificaciones del fabricante para el mismo (disponibles a pedido). El fabricante garantiza además que el presente producto está libre de defectos en sus materiales y en su fabricación. Esta garantía limitada se extiende durante treinta y seis (36) meses a partir de la fecha de la compra. Pueden aplicarse otras garantías. Para más información, comuníquese con el fabricante. El fabricante, a criterio propio, reparará o cambiará todo producto que determine como defectuoso y que esté sujeto a la presente garantía limitada.

EL DAÑO A LAS PIEZAS O PRODUCTOS QUE RESULTE DE LA MANIPULACIÓN INDEBIDA, ACCIDENTES, ABUSO, USO INDEBIDO, NEGLIGENCIA, MODIFICACIONES NO APROBADAS, INCENDIOS U OTROS PELIGROS, LA INSTALACIÓN O EL USO INCORRECTOS O LA FALTA DE MANTENIMIENTO CONFORME A LOS PROCEDIMIENTOS DE MANTENIMIENTO QUE SE ESTABLECEN EN LAS INSTRUCCIONES DE INSTALACIÓN Y USO DEL FABRICANTE, ANULA LA PRESENTE GARANTÍA LIMITADA.

LAS REPRESENTACIONES O DESCRIPCIONES ORALES DEL PRODUCTO QUE PUEDAN HABER SIDO REALIZADAS POR VENDEDORES, DISTRIBUIDORES, AGENTES U OTROS REPRESENTANTES DEL FABRICANTE NO CONSTITUYEN GARANTÍAS. ESTA GARANTÍA LIMITADA NO PODRÁ ENMENDARSE, MODIFICARSE NI AMPLIARSE EXCEPTO MEDIANTE UN ACUERDO ESCRITO FIRMADO POR UN REPRESENTANTE AUTORIZADO DEL FABRICANTE QUE HAGA REFERENCIA EN FORMA EXPRESA A ELLA.

Exclusión de otras garantías: EL FABRICANTE NO OTORGA NINGUNA OTRA GARANTÍA, EXPRESA O IMPLÍCITA. MEDIANTE LA PRESENTE, SE EXCLUYEN LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD O APTITUD PARA UN PROPÓSITO EN PARTICULAR, QUE NO SE APLICARÁN AL PRODUCTO. EL ÚNICO Y EXCLUSIVO REMEDIO DEL COMPRADOR CON RESPECTO AL CONTRATO, DERECHOS POR DAÑOS O CUALQUIER OTRA TEORÍA CONTRA EL FABRICANTE RELACIONADA CON EL PRODUCTO Y SU USO SERÁ LA REPARACIÓN O EL REEMPLAZO DEL PRODUCTO SEGÚN SE DESCRIBE ANTERIORMENTE.

Limitación de responsabilidad: EN EL CASO DE RESPONSABILIDAD POR DAÑOS QUE SURJAN DE LA PRESENTE GARANTÍA LIMITADA O POR CUALQUIER OTRO RECLAMO RELACIONADO CON LOS PRODUCTOS DEL FABRICANTE, CON LA RESPONSABILIDAD DEL FABRICANTE FRENTE A LOS DAÑOS, QUEDARÁ LIMITADA AL IMPORTE PAGADO POR EL PRODUCTO EN EL MOMENTO DE LA COMPRA ORIGINAL. EL FABRICANTE NO SERÁ RESPONSABLE, BAJO NINGÚN MOTIVO, POR EL LUCRO CESANTE, EL COSTO DE LA MANO DE OBRA NI DEL EQUIPO DE SUSTITUCIÓN, DAÑOS A LA PROPIEDAD NI POR OTROS DAÑOS ESPECIALES, RESULTANTES O INDIRECTOS EN FUNCIÓN DE RECLAMOS POR INCUMPLIMIENTO CONTRACTUAL, INSTALACIÓN INAPROPIADA, NEGLIGENCIA U OTROS, INCLUSO SI EL FABRICANTE O UNO DE SUS REPRESENTANTES HUBIESE ANTICIPADO LA POSIBILIDAD DE DICHOS DAÑOS. EL FABRICANTE NO TENDRÁ NINGUNA OTRA OBLIGACIÓN O RESPONSABILIDAD RESPECTO DEL PRODUCTO O SU VENTA, OPERACIÓN Y USO NI SUPONE O AUTORIZA QUE SE SUPONGA TODA OTRA OBLIGACIÓN O RESPONSABILIDAD RELACIONADAS CON DICHO PRODUCTO.

Esta garantía limitada define los derechos legales específicos. Es posible que tenga otros derechos legales que varían de estado a estado. Algunos estados no permiten la exclusión o limitación de daños resultantes o indirectos.
