MANUAL DE USUARIO KM42CW KICKER

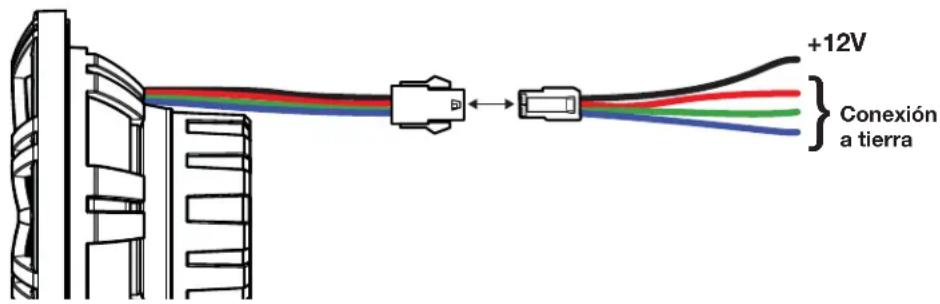

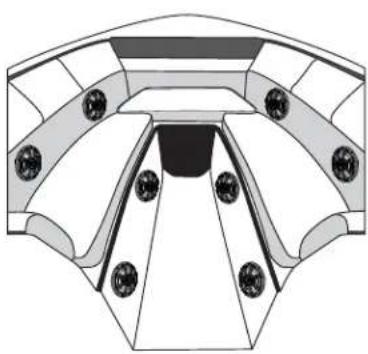

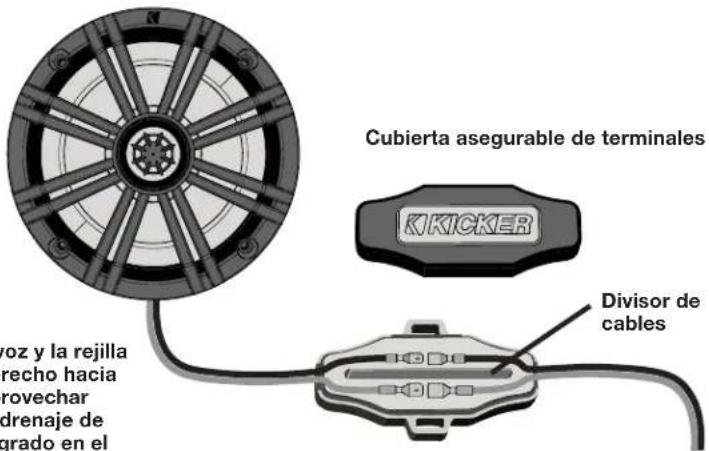

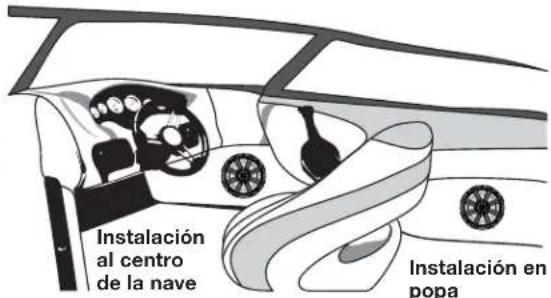

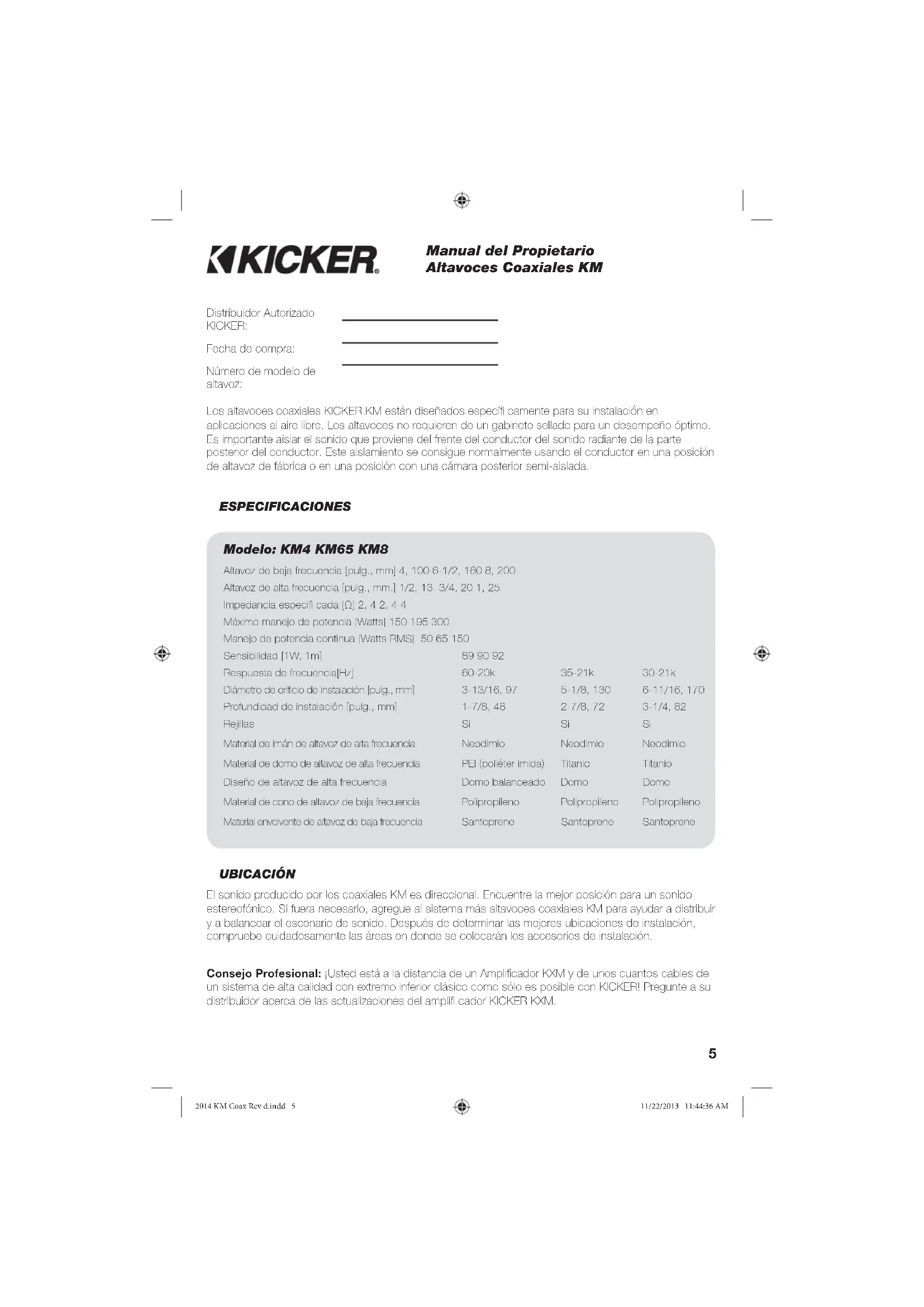

Ground +12V 2014 KM Coax Rev d.indd 42014 KM Coax Rev d.indd 4 11/22/2013 11:44:36 AM11/22/2013 11:44:36 AM5 Los altavoces coaxiales KICKER KM están diseñados específi camente para su instalación en aplicaciones al aire libre. Los altavoces no requieren de un gabinete sellado para un desempeño óptimo. Es importante aislar el sonido que proviene del frente del conductor del sonido radiante de la parte posterior del conductor. Este aislamiento se consigue normalmente usando el conductor en una posición de altavoz de fábrica o en una posición con una cámara posterior semi-aislada. ESPECIFICACIONES Distribuidor Autorizado KICKER: Fecha de compra: Número de modelo de altavoz: UBICACIÓN El sonido producido por los coaxiales KM es direccional. Encuentre la mejor posición para un sonido estereofónico. Si fuera necesario, agregue al sistema más altavoces coaxiales KM para ayudar a distribuir y a balancear el escenario de sonido. Después de determinar las mejores ubicaciones de instalación, compruebe cuidadosamente las áreas en donde se colocarán los accesorios de instalación. Modelo: KM4 KM65 KM8 Altavoz de baja frecuencia [pulg., mm] 4, 100 6-1/2, 160 8, 200 Altavoz de alta frecuencia [pulg., mm.] 1/2, 13 3/4, 20 1, 25 Impedancia especifi cada [Ω] 2, 4 2, 4 4 Máximo manejo de potencia [Watts] 150 195 300 Manejo de potencia continua [Watts RMS] 50 65 150 Sensibilidad [1W, 1m] 89 90 92 Respuesta de frecuencia[Hz] 60-20k 35-21k 30-21k Diámetro de orifi cio de instalación [pulg., mm] 3-13/16, 97 5-1/8, 130 6-11/16, 170 Profundidad de instalación [pulg., mm] 1-7/8, 48 2-7/8, 72 3-1/4, 82 Rejillas Si Si Si Material de imán de altavoz de alta frecuencia Neodimio Neodimio Neodimio Material de domo de altavoz de alta frecuencia PEI (poliéter imida) Titanio Titanio Diseño de altavoz de alta frecuencia Domo balanceado Domo Domo Material de cono de altavoz de baja frecuencia Polipropileno Polipropileno Polipropileno Material envolvente de altavoz de baja frecuencia Santoprene Santoprene Santoprene Manual del Propietario Altavoces Coaxiales KM Consejo Profesional: ¡Usted está a la distancia de un Amplifi cador KXM y de unos cuantos cables de un sistema de alta calidad con extremo inferior clásico como sólo es posible con KICKER! Pregunte a su distribuidor acerca de las actualizaciones del amplifi cador KICKER KXM. 2014 KM Coax Rev d.indd 52014 KM Coax Rev d.indd 5 11/22/2013 11:44:36 AM11/22/2013 11:44:36 AM6 Instale el altavoz y la rejilla con el lado derecho hacia arriba para aprovechar el sistema de drenaje de humedad integrado en el sistema coaxial. Pestañas para Instalación con Cintillos Cubierta asegurable de terminales Divisor de cables Posibles ubicaciones para la Instalación del altavoz coaxial KM Instalación en la proa Instalación al centro de la nave Instalación en popa INSTALACIÓN Instalación: Cerciórese que los tornillos de instalación de acero inoxidable y los clips en U no perforen la unidad de combustible, el cableado o interfi eran con cualquier parte mecánica en el lado inferior de la superfi cie de instalación. Haga un barreno piloto usando una broca de 7/64” (2,5 mm) y coloque los altavoces coaxiales KM en el bote sujetando los tornillos de cuerda basta de acero inoxidable a la estructura del bote. Si fuera aplicable, use los clips en U de acero inoxidable incluidos. Si los accesorios incluidos no son aplicables para su instalación, debe usarse algún otro medio para sujetar los altavoces al bote con seguridad. Cableado: Coloque cuidadosamente el cable del altavoz en una ubicación libre de agua y de componentes móviles del bote. Para referencia, el cable azul es positivo y el gris es negativo. La cubierta asegurable de terminales con junta resistente al agua es desmontable para instalación del cableado; ayuda a evitar la corrosión de los terminales y cortos eléctricos. Conecte el conector macho enchapado en oro de desconexión rápida en el extremo de los terminales del cable del altavoz de 18 pulgadas (46 cm) que salen de la canastilla sellada del altavoz a los cables de su amplifi cador o unidad de origen. Coloque los cables conectados en el terminal asegurable, cerciorándose de que el divisor separe los conectores de desconexión rápida azul y plata, y encaje la cubierta de terminales asegurable en su lugar. Conecte el otro extremo del cable grueso a su amplifi cador de acuerdo con su manual de usuario. Instale la cubierta asegurable de terminales en una posición libre de agua utilizando los cintillos suministrados a través de las pestañas integradas en la cubierta asegurable de terminales. 2014 KM Coax Rev d.indd 62014 KM Coax Rev d.indd 6 11/22/2013 11:44:36 AM11/22/2013 11:44:36 AM7 Nota: Los altavoces marinos KICKER cumplen o exceden los estándares de la industria para la humedad ambiental y corrosión y para la degradación de materiales debido a exposición a los rayos UV. Todas las especifi caciones y cifras de desempeño están sujetas a cambio. Para la información más actual, visite www.kicker.com. Para preguntas específi cas o no contestadas, escriba a support@kicker.com o llame al Servicio Técnico al (405) 624-8583. Combinaciones de Color: Empalme y combine los cables a tierra para conseguir un color diferente. Rojo Rojo Verde Verde Azul Azul Rojo/Verde Verde Limón Rojo/Azul Magenta Azul/Verde Aguamarina Rojo/Verde/Azul Azul-Blanco Cableado de LED (KM654LCW/KM84LCW solamente): Al cablear la iluminación RGB, el terminal negro es +12V y la roja, verde y azul son de tierra. Existen siete colores disponibles, dependiendo de su confi guración de cableado. Para más colores, patrones y efectos especiales, KICKER recomienda el uso de un controlador de alumbrado KMLC (vendido por separado).
