Tipo de producto	Caja marina para altavoz con iluminación LED RGB
Marca	Kicker
Modelo	46KMFC65W (KMFC65)
Categoría	Altavoz de exterior
Altavoz incluido	Kicker KM65
Material de la caja	ABS moldeado por inyección, tratado anti-UV
Resistencia a la intemperie	Sí, resistente a salpicaduras y UV
Ángulo de montaje	0°, ±5° o ±10°
Sensibilidad (1W/1m)	90 dB
Potencia máxima	195 vatios
Potencia continua (RMS)	65 vatios
Diámetro / ancho de la caja	17,8 cm (7 pulgadas)
Profundidad de la caja	24,6 cm (9-11/16 pulgadas)
Alimentación LED	+12V, 2A máx. (cable negro), masa para colores
Número de colores LED	7 combinaciones posibles
Control de iluminación recomendado	Kicker KMLC (se vende por separado)
Cableado del altavoz	Cable azul transparente (+), gris transparente (-)
Fijaciones	Pernos de acero inoxidable, pasta antiagarrotamiento requerida
Junta de estanqueidad	Junta de montaje incluida para estanqueidad
Espacio de ventilación requerido (amplificador)	10 cm (4 pulgadas) libre
Distancia mínima frente al altavoz	2,5 cm (1 pulgada)
Temperatura de uso	Entorno marino y exterior
Reparabilidad	Ver garantía limitada de Kicker
Accesorios incluidos	Soporte de fijación, calzo de montaje, junta, placa de montaje, tornillería

Preguntas frecuentes - 46KMFC65W KICKER

¿Cuáles son los ángulos de montaje posibles para la caja KMFC65?

La caja se puede montar a 0°, ±5° o ±10° con respecto a la superficie de montaje, gracias al calzo de montaje incluido. El soporte de fijación se puede girar 180° para orientar el altavoz en la dirección deseada.

¿Cómo cablear la iluminación LED RGB del altavoz?

El cable negro debe conectarse a +12V (2A máx.). Los cables rojo, verde y azul son masas. Combinándolos se obtienen diferentes colores: rojo solo = rojo, rojo+verde = limón, etc. Para más opciones, use el control remoto KMLC.

¿Cuál es la potencia recomendada para el amplificador?

El altavoz soporta una potencia continua de 65 vatios RMS y una potencia máxima de 195 vatios. Kicker recomienda un amplificador de la serie KXM para un sistema completo.

¿La caja KMFC65 es estanca?

Es resistente a salpicaduras de agua y UV, pero no es sumergible. La junta de montaje asegura la estanqueidad al instalarlo en una superficie plana.

¿Cómo instalar la caja en un barco o vehículo?

Marque y perfore tres agujeros de 8 mm: dos para los pernos, uno para los cables. Fije el soporte de fijación, el calzo y la junta, luego la placa de montaje. Apriete los pernos después de pasar los cables. Aplique pasta antiagarrotamiento en las roscas.

¿Cuáles son los cables del altavoz?

El cable azul transparente es el positivo (+) y el cable gris transparente es el negativo (-). Se recomienda soldar las conexiones y usar funda termorretráctil para una buena fiabilidad.

¿Puedo usar la caja sin amplificador?

Sí, pero el rendimiento será limitado. Para una calidad de sonido óptima, Kicker recomienda un amplificador externo adaptado a la impedancia del altavoz.

¿Cuál es la garantía del producto?

La garantía es una garantía limitada acústica. Para más detalles, contacte a su distribuidor o al distribuidor internacional de Kicker.

¿Cómo mantener la caja?

Limpie con un paño suave y agua jabonosa. Evite disolventes. Verifique periódicamente la estanqueidad de las juntas y el estado de los cables.

¿Puede dañarse el altavoz con un volumen demasiado alto?

Sí, un volumen excesivo con distorsión puede dañar el oído y los componentes. Respete los niveles de potencia recomendados y evite la saturación prolongada.

MANUAL DE USUARIO 46KMFC65W KICKER

Manual del Propietario | Español Gabnete de torre KICKER MARINE

Distribuidor autorizado KICKER:

Fecha de compra:

Número de Serie:

Los altavoces para aplicaciones marinas KICKER KMFC son la manera perfecta de reproducir música en entornos marítimos o de deportes motorizados. Las carcasas KMFC65 y KMFC8 vienen con los altavoces LED KICKER KM65 y KM8 instalados. Los gabinetes de ABS moldeados por inyección cuentan con tratamiento UV y son resistentes a las salpicaduras y al clima. Monte los altavoces para aplicaciones marinas KMFC en su embarcación o sea creativo con un par de ellos en su cochera, patio o vehículo 4x4 o "Side-by-Side" o en cualquier otra aplicación de montaje a ras.

KMFC65

KMFC8

Impedancia especificada [Ω] 4 4

Sensibilidad [1W, 1m] 90 92

Máximo manejo de potencia [Vatios] 195 300

Manejo de potencia continua [Vatios RMS] 65 150

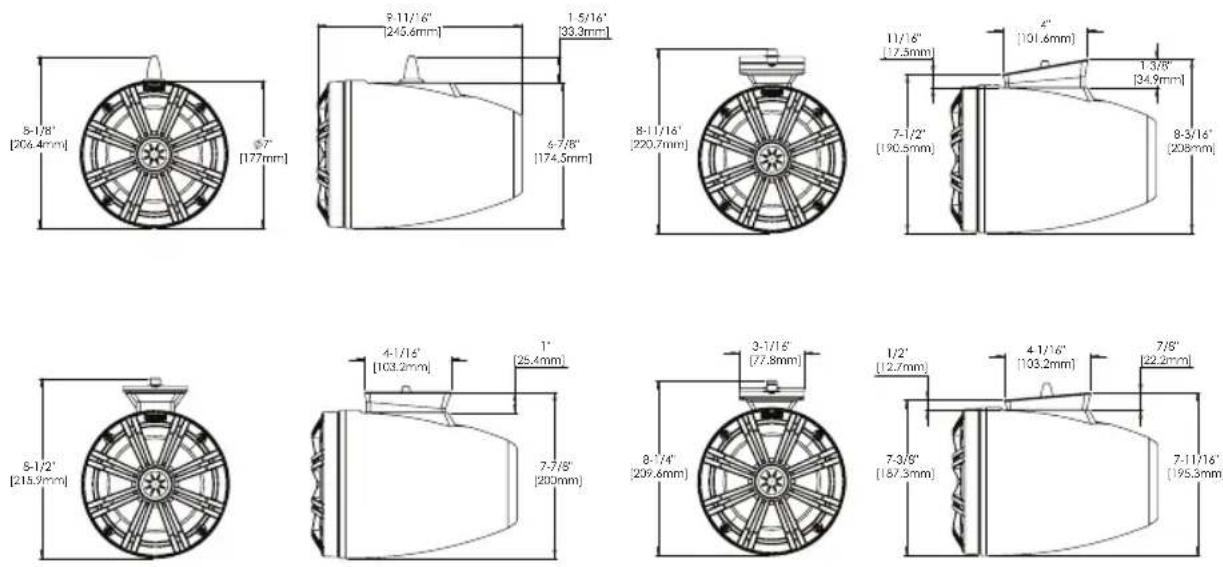

Diámetro/ancho de la carcasa [pulgadas, cm] 7, 17.8 8-3/16, 20.8

Profundidad de la carcasa [pulgadas, cm] 9-11/16, 24.6 11-5/16, 28.7

INSTALACIÓN

Paso 1: Determine la ubicación, colocación y configuración de montaje de los altavoces KMFC sobre la superfi cie en los que los instalará. Los altavoces KMFC pueden montarse en una superfi cie plana en un ángulo de 0°, ±5°, o ±10°. Se recomienda separar los altavoces para aplicaciones marinas KMFC para proporcionar un mejor desempeño estéreo. Al determinar las mejores ubicaciones para el montaje, cerciórese de verifi car si hay obstáculos u obstrucciones que pudieran difi cultar el montaje de los KMFC. Tenga en cuenta la trayectoria de los cables de sus altavoces, ya que esto puede afectar el lugar donde fi nalmente los instale. Deberá marcar y perforar tres orifi cios en la superfi cie de montaje de 8 mm [5/16"] de diámetro; dos para los pernos de montaje y uno para el paso de los cables. Utilice los accesorios de montaje incluidos como plantilla. La ubicación de los orifi cios debe alinearse con la posición final de los accesorios de montaje; es decir que los orifi cios deben estar a alrededor de 90° de la dirección en que se orientarán los altavoces y en línea con el cable que salga del soporte de montaje.

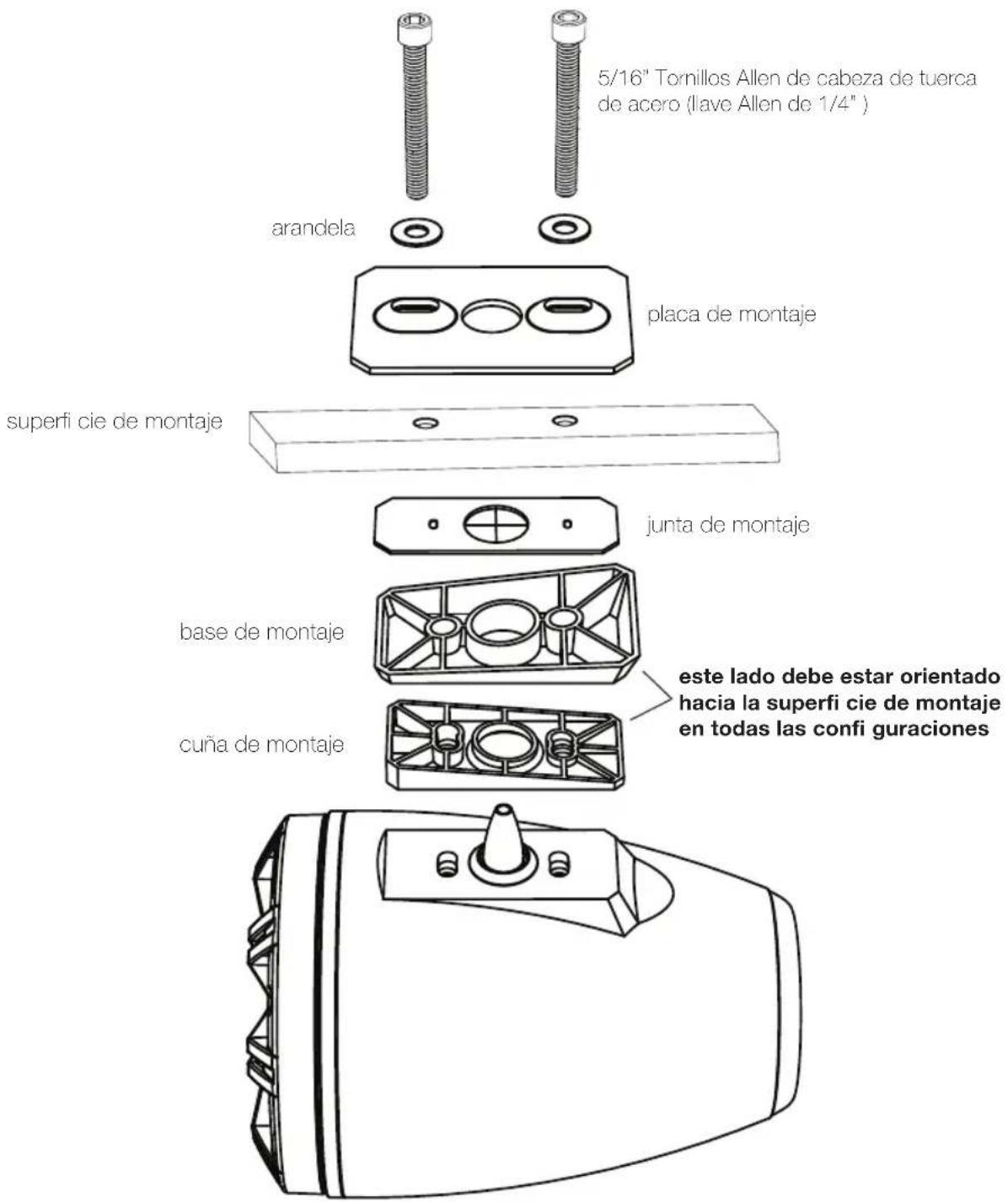

Paso 2: Pase los cables de los altavoces y las luces LED a través de la parte inferior de la base de montaje, la cuña de montaje (si corresponde), la junta y la superfi cie de montaje y la placa de montaje que se utilizará para montar el KMFC. El diseño de las piezas de montaje brinda versatilidad en el posicionamiento vertical para orientar los altavoces hacia una posición de escucha ideal, con las siguientes confi guraciones disponibles. La base y la cuña de montaje pueden rotarse 180° respecto de los diagramas que se muestran a continuación para orientar los altavoces hacia el ángulo opuesto.

0 Grados 5 Grados

IMPORTANTE: Debe aplicar una capa delgada del compuesto antiagame a TODOS los sujetadores roscados antes de la instalación para evitar la corrosión y el agarrotamiento y mejorar el desempeño de la junta.

Confi guración de 0 grados

Paso 3: Alince los accesorios de montaje y comience a ajustar los pernos. Use la junta de montaje en todas las confi guraciones de montaje para garantizar un sello resistente al agua y proteger de daños a la estética. También puede instalar una junta de montaje adicional entre la placa y la superfi cie de montaje. Asegúrese de que los cables se hayan extendido completamente a través de los accesorios y la superfí cie de montaje antes de terminar de apretar los pernos.
Paso 4: Conecte los cables de los altavoces a su amplificador y los cables de las luces LED a sus fuentes de +12V y conexión a tierra. KICKER le recomienda soldar las conexiones y asegurarlas con termorretracción.

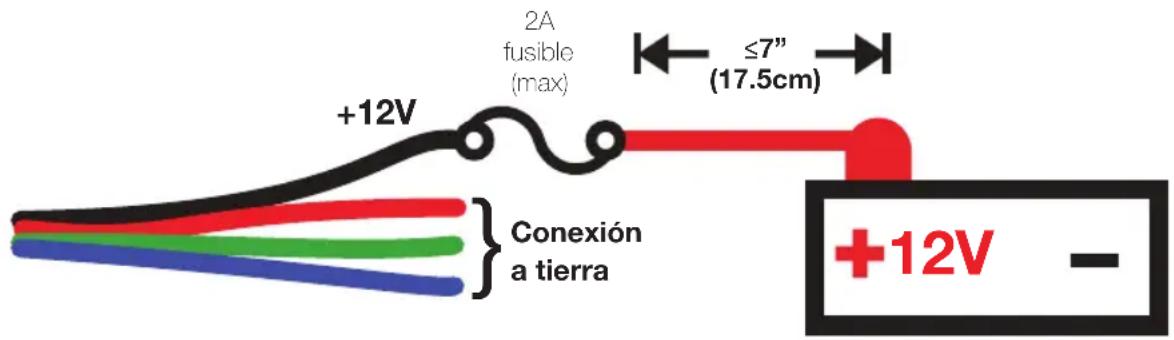

Al cablear la iluminación RGB, el terminal negro es +12V y los terminales rojo, verde y azul son la puesta a tierra. Empalme y combine los cables de conexión a tierra para conseguir un color diferente. Existen siete colores disponibles, dependiendo de la confi guración de cableado. Para obtener más colores, patrones y efectos especiales, KICKER recomienda el uso de un controlador de iluminación KMLC (se vende por separado).

Negro: + 12V

Rojo: Tierra

Verde: Tierra

Azul: Tierra

Azul Transparente: Altavoz +

Gris Transparente: Altavoz -

Combinaciones de Color: Empalme y combine los cables a tierra para conseguir un color diferente.

Rojo Rojo

Verde Verde

Azul Azul

Rojo/Verde Verde Limón

Rojo/Azul Magenta

Azul/Verde Aguamarina

Rojo/Verde/Azul Azul-Blanco

batería

ADVERTENCIA IMPORTANTE DE SEGURIDAD

La operación prolongada y continua de un amplifi cador, altavoz o subwoofer de manera distorsionada, cortada o con exceso de potencia puede provocar que su sistema de audio se sobrecaliente, con la posibilidad de incendiarse y provocar daños graves a sus componentes o vehículo. Los amplifi cadores necesitan una ventilación abierta de hasta 10 cm (4 in). Los subwoofers deben montarse con al menos 2.5 cm (1 in) de espacio entre la parte frontal del altavoz y cualquier superficie.

Nota: Los altavoces para aplicaciones marinas KICKER cumplen o exceden los estándares de la industria para humedad ambiental y corrosión y para la degradación de materiales debido a exposición a rayos UV. Todas las especificaciones y cifras de desempeño están sujetas a cambio. Visite www.kicker.com para obtener la información más actualizada.

Consejo profesional: ¡Usted está a la distancia de un Amplificador KXM y de unos cuantos cables de un sistema de alta calidad con extremo inferior tan firme como solo es posible con KICKER! Consulte a su distribuidor acerca de las actualizaciones del amplifi cador KICKER KMA.

KKICKER®

Comuníquese con su concesionario o distribuidor KICKER internacional para obtener información sobre procedimientos específi cos relacionados con las normas de garantía de su país.

ADVERTENCIA: Los excitadores KICKER son capaces de producir niveles de sonido que pueden dañar permanentemente el oído. Subir el volumen del sistema hasta un nivel que produzca distorsión es más dañino para el oído que escuchar un sistema sin distorsión al mismo volumen. El dolor es siempre una indicación de que el sonido es muy fuerte y que puede dañar permanentemente el oído. Sea precavido cuando controle el volumen.

La frase "combustible para vivir la vida Livin' Loud™ a todo volumen" se refiere al entusiasmo por la vida que la marca KICKER de estéreos de automóvil representa y a la recomendación a nuestros clientes de que vivan lo mejor posible ("a todo volumen") en todo sentido. La línea de altavoces y amplificadores KICKER es la mejor del mercado de audio de automóviles y por lo tanto representa el "combustible" para vivir a todo volumen en el área de "estéreos de automóvil" de la vida de nuestros clientes. Recomendamos a todos nuestros clientes que obedezcan todas las reglas y reglamentos locales sobre ruido en cuanto a los niveles legales y apropiados de audición fuera del vehículo.
