ADVERTENCIA IMPORTANTE DE SEGURIDAD

LA OPERACIÓN CONTINUA Y PROLONGADA DE UN AMPLIFICADOR, ALTAVOZ O SUBWOOFER EN UNA FORMA DISTORSIONADA, CORTADA O CON DEMASIADA POTENCIA PUEDE RECALENTAR SU SISTEMA DE AUDIO Y LLEGAR A INCENDIARLO, ESTO PODRÍA CAUSAR DAÑOS SERIOS A SUS COMPONENTES Y/O VEHÍCULO. LOS AMPLIFICADORES REQUIEREN DE UN MÁXIMO DE 4 PULGADAS (10 CM) DE VENTILACIÓN ABIERTA. LOS SUBWOOFERS DEBEN INSTALARSE CON AL MENOS 1 PULGADA (2.5 CM) DE ESPACIO ENTRE LA PARTE FRONTAL DEL ALTAVOZ Y CUALQUIER SUPERFICIE. ¡LOS PRODUCTOS KICKER TIENEN LA CAPACIDAD DE PRODUCIR NIVELES DE SONIDO QUE PUEDEN DAÑAR DE FORMA PERMANENTE SU AUDICIÓN! AUMENTAR EL VOLUMEN DE UN SISTEMA HASTA UN NIVEL QUE GENERE DISTORSIÓN AUDIBLE ES MÁS DAÑINO PARA SUS OÍDOS QUE ESCUCHAR UN SISTEMA SIN DISTORSIONES AL MISMO NIVEL DE VOLUMEN. EL UMBRAL DEL DOLOR ES SIEMPRE UN INDICADOR DE QUE EL NIVEL DE SONIDO ES DEMASIADO ELEVADO Y PUEDE DAÑAR PERMANENTEMENTE SU AUDICIÓN. UTILICE EL SENTIDO COMÚN CUANDO CONTROLE EL VOLUMEN.

Los altavoces KMLX KICKER son los altavoces de gama completa más avanzados para ambientes marinos y exteriores que el dinero puede comprar. Si se actualiza un sistema de audio existente o se instala uno nuevo, estos altavoces coaxiales con un tweeter instalado en la bocina pueden montarse en ubicaciones al aire libre o en la línea galardonada de carcasas para torres marinas de KICKER. El KMXL ofrece sonido de máxima calidad y, al mismo tiempo, elimina los problemas que se generan al estar en aguas abiertas o expuesto a la intemperie. Como siempre, KICKER utiliza materiales y técnicas de construcción avanzadas para garantizar un desempeño óptimo por muchos años. Esperamos que tenga la oportunidad de combinar estos nuevos altavoces coaxiales con nuestra línea completa de productos para uso en altamar, como subwoofers y amplificadores, ¡para tener la mejor experiencia de audio que el dinero pueda comprar!

Especificaciones

Woofer [pulgadas, mm] 6-1/2, 185 8, 200 8 x 9,
			160 x 230
Manejo de potencia máxima [Watts] 300 500 300
Potencia recomendada para el amplificador[Watts RMS]	15-150 15-250 15-150
Sonsibilidad [1 W, 1 m] 92 93	92
Respuesta de frecuencia [H2]	90-20k	60-20x	70-20k
Diámetro del orificio de montaje[pulgadas, mm]	5-7/16,139	6-5/8, 168	5-13/16 X8 9/16148 X 218
Profundidad de montaje [pulgadas, mm]	3-3/16, 81	3-11/16, 93	3-3/8, 85

Especificaciones aplicables a todos los modelos

Tweeter [pulgadas, mm]	1.25, 32
Impedancia nominal [O]	4
Crossover de paso alto recomendado para un manejo de potencia máximo	80 Hz 12/octava
Material del imán del Tweeter	Neodimio
Material del domo del Tweeter	Aluminio
Disoño del Tweeter	Controlador do comprosión y bocina
Material del cono del Wocter	Poliproplono y fibra do carbono
Material involvonto del Wocter	Paño tratado
Rejillas	Sí

Las rejillas de KMXL65 y KMXL8 pueden rotar alrededor del altavoz en incrementos de 45 grados para lograr la orientación deseada del logo de KICKER. El logo de KICKER va en una placa de forma tal que también pueda rotar en incrementos de 180 grados.

Nota: Todas las especificaciones y cifras de desempeño están sujetas a cambio. Visite www.kicker.com para encontrar la información más reciente. Para obtener el mejor desempeño de sus nuevos altavoces KICKER, le recomendamos usar accesorios y cables KICKER. Espere dos semanas para que los altavoces se adapten y alcancen su desempeño óptimo.

Configuración del cableado

Recomendamos usar cable calibre 16 (o mayor). Los altavoces KMXL tienen una clasificación de 4 ohmios y funcionan con cualquier unidad fuente o amplificador diseñado para operar a una carga de 4 ohmios. Asegúrese de que su unidad fuente o amplificador esté clasificado para operación a 4 ohmios. Pase con cuidado el cable del altavoz en un lugar en el que no haya agua estancada o componentes móviles del bote. Se necesitan al menos dos canales del amplificador para la operación estéreo

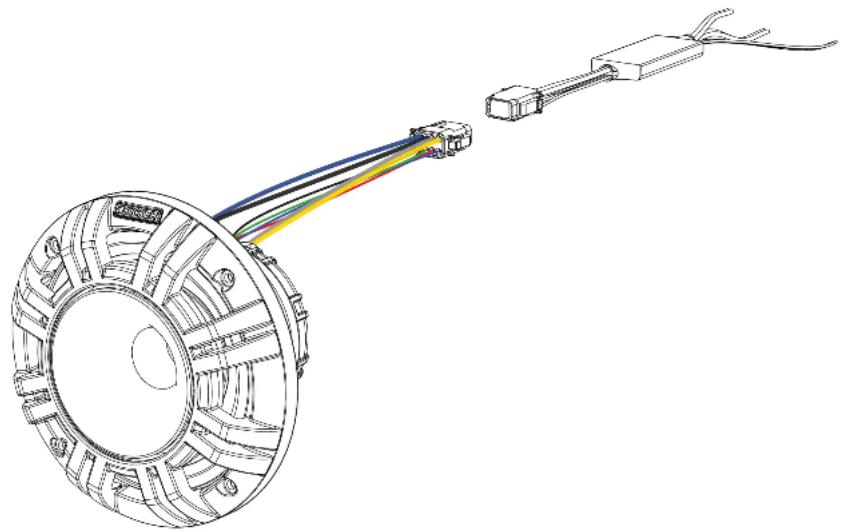

1. Conecte el conector del altavoz KMXL al crossover del KMXL.

1. Conecte los cables del altavoz de crossover del KMXL a las terminales de salida de su amplificador.

a. CABLE AZUL TRANSPARENTE - POSITIVO (+)
b. CABLE NEGRO TRANSPARENTE - NEGATIVO (-)

Consejo de profesionales: ¡Está a solo un amplificador KICKER KXM y unos cuantos cables de distancia de tener una actualización completa de sistema que se impondrá a cualquier equipo de fábrica! La línea de amplificadores KICKER facilita la actualización para obtener bajos sólidos con su unidad fuente existente u original. De igual forma, pregunte a su vendedor sobre las mejoras en Subwoofer KICKER.

Configuración del cableado LED

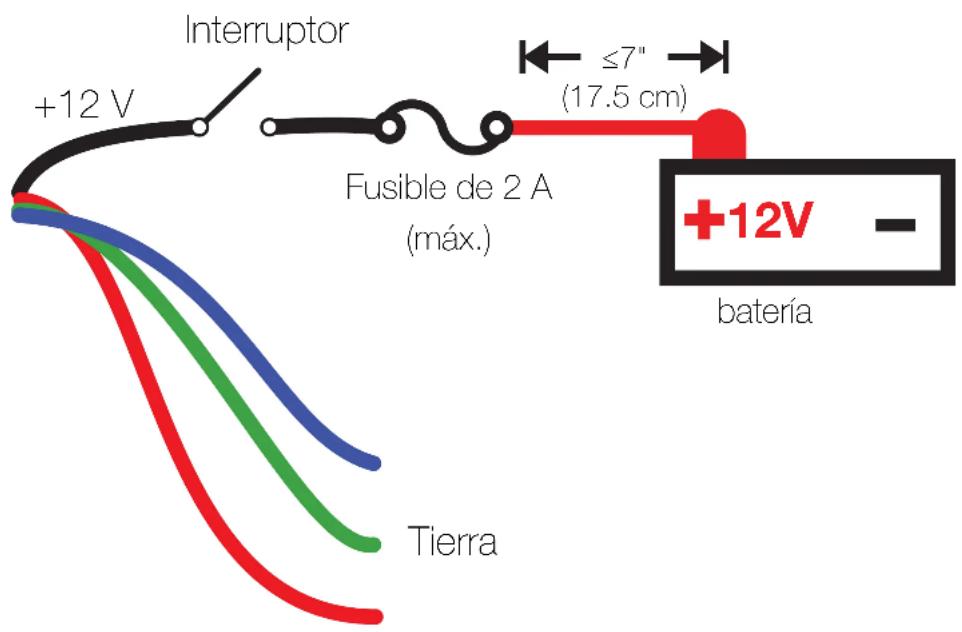

Cuando esté realizando la conexión de los LED, el cable negro es +12 V y los cables azul, rojo y verde son tierra.

1. Conecte el cable LED negro a la terminal positiva de la batería.

a. Coloque un fusible de 2 amperios (no incluido) a no más de 7" de distancia de la terminal de la batería.
b. Instale un interruptor (no incluido) en el cable LED negro entre el fusible y el altavoz, de forma tal que pueda apagar los LED. Si no instala un interruptor para apagarlos, siempre estarán encendidos.

1. Conecte los cables LED rojo, azul o verde a la terminal negativa de la batería. Consulte la tabla a continuación para ver las combinaciones disponibles.

Interruptor +12 V ≤7" (17.5 cm) Fusible de 2 A (máx.) Tierra +12V - batería

Combinaciones de color: empalme y combine los cables de tierra para lograr un color diferente.

Cables conectados a la terminal negativa Color del LED

Rojo Rojo

Verde Verde

Azul Azul

Rojo/verde Verde limón

Rojo/azul Magenta

Azul/verde Aguamarina

Rojo/verde/azul Azul-Blanco

Montaje

El sonido producido por los coaxiales KMXL es direccional. Encuentre la mejor ubicación para el sonido estereofónico. De ser necesario, agregue más altavoces coaxiales KMLX al sistema para ayudar a distribuir y equilibrar el audio envolvente.

Una vez que haya determinado la mejor ubicación para el montaje, revise cuidadosamente dónde colocará los accesorios de montaje. Si la ubicación para el montaje ya no existe, haga un agujero en la ubicación deseada con las plantillas de la página del producto KMXL en KICKER.com. De ser necesario, perfore previamente los agujeros para los tornillos de montaje con una broca de 7/64" (2.5 mm) siguiendo la plantilla. Solo para KMXL65 y KMXL8: con respecto a los agujeros para los tornillos, tenga en cuenta que se utilizarán para asegurar la parrilla en la orientación deseada. Instale cuatro tornillos en los otros agujeros que no se utilizarán para la rejilla a fin de asegurar el altavoz a la superficie.

Use cinta de enmascarar para evitar que se dañe la pintura de las ubicaciones que cortará o perforará. Si va a montar el altavoz en una superficie de un material blando y delgado, como es el caso del aluminio, coloque las tuercas rápidas de acero inoxidable incluidas para proporcionar roscas para los tornillos de montaje de acero inoxidable. Si las ubicaciones de las aberturas del altavoz requieren que corte metal, evite las estructuras metálicas y los soportes. Si el panel no puede soportar el peso del altavoz, se puede fijar o adherir a este un aro de refuerzo opcional.

Asegúrese de que los tornillos de montaje y las tuercas rápidas no perforen la celda de combustible, el cableado, o que interfieran con las piezas metálicas que se ubican en la parte inferior de la superficie de montaje. Si los accesorios provistos no son útiles para su instalaciones, deben emplearse otros medios para fijar de manera segura los altavoces al bote, como las Torres KMTC.

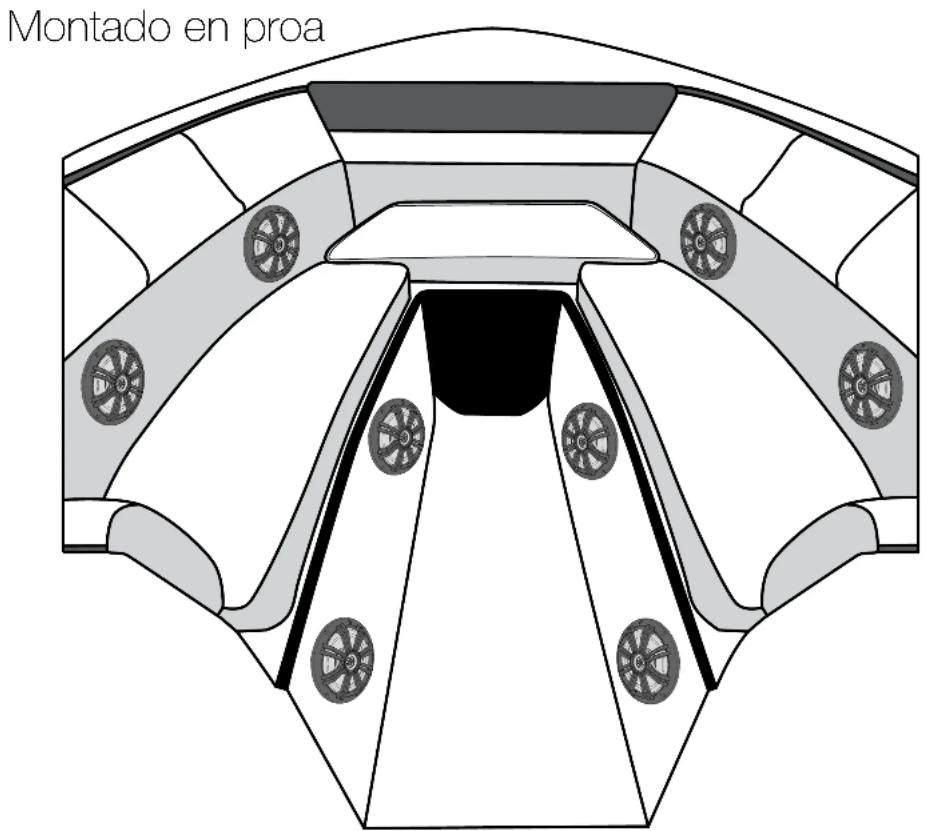

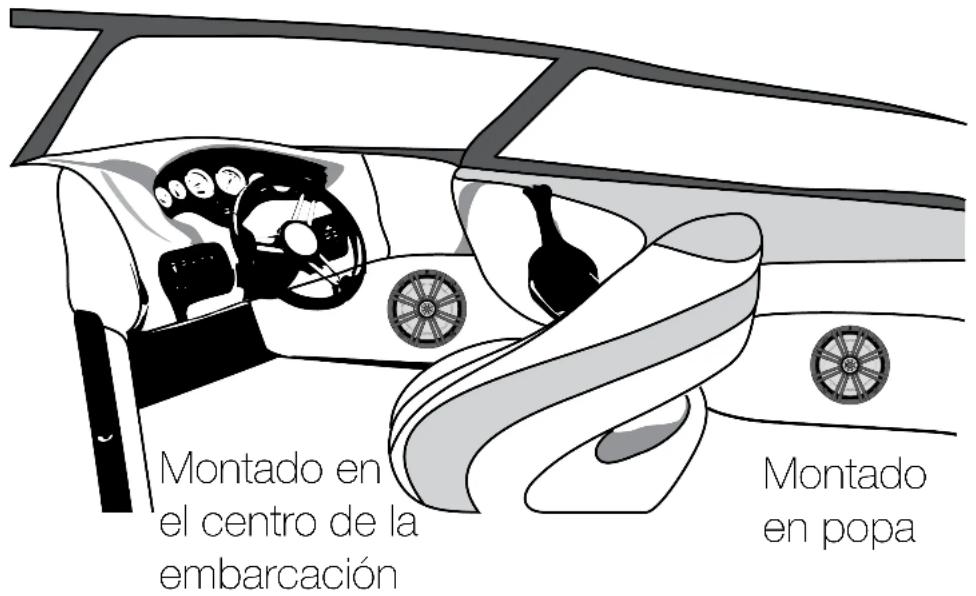

Fije el altavoz en la ubicación deseada. Posibles ubicaciones para montar el altavoz coaxial KMXL

Montado en el centro de la embarcación Montado en popa

Montado en proa

Montaje: KMXL65 en motocicletas Harley Davidson® FLHT versiones 2014 en adelante

Antes de comenzar: debe reemplazar las parrillas para altavoces de fábrica por las parrillas 45HDSG de KICKER. El KMXL65 encajará en los carenados FLHT, pero será necesario retirar el puente y junta del LED. Las luces LED del KMXL65 no funcionarán en los carenados FLHT.

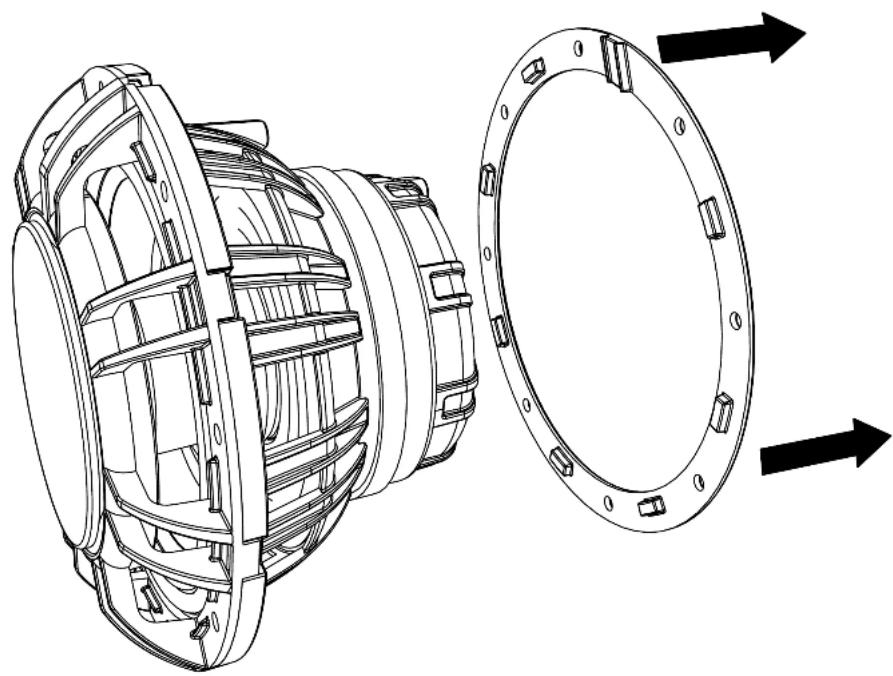

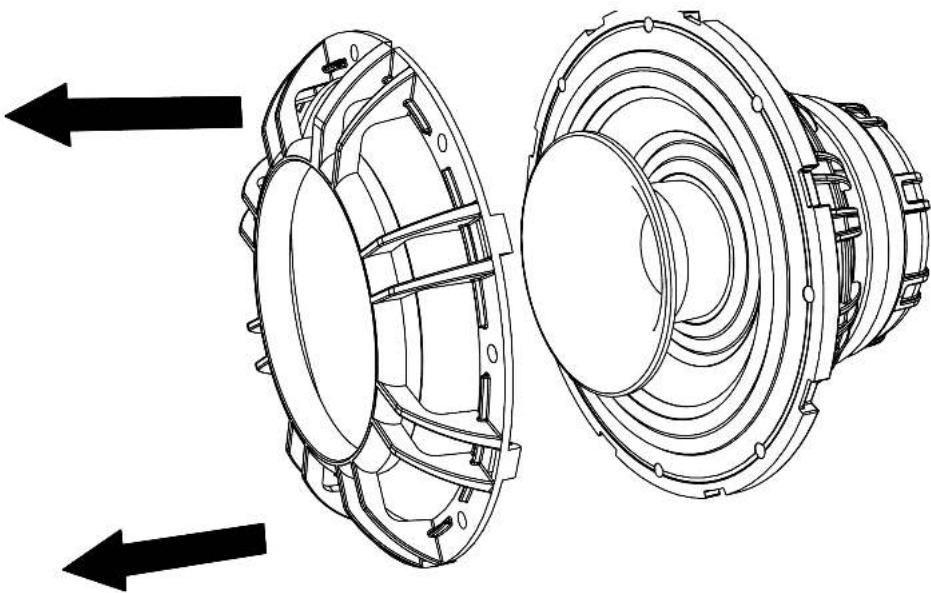

1. Retire y deseche la junta de silicona de la brida del KMXL65.

1. Retire el conector del altavoz KMXL desprendiendo los cables del altavoz y los cables LED del conector. Tenga en cuenta dónde se ubica el color de cada cable.

2. Retire y deseche el puente LED.

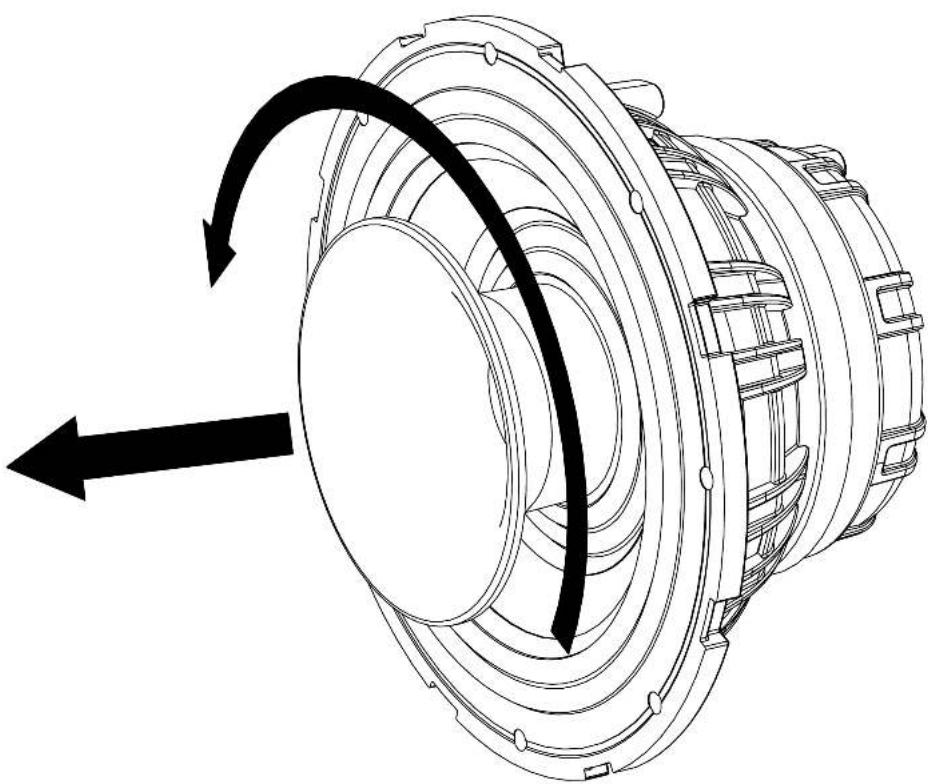

1. Desenrosque, retire y deseche la bocina instalada.

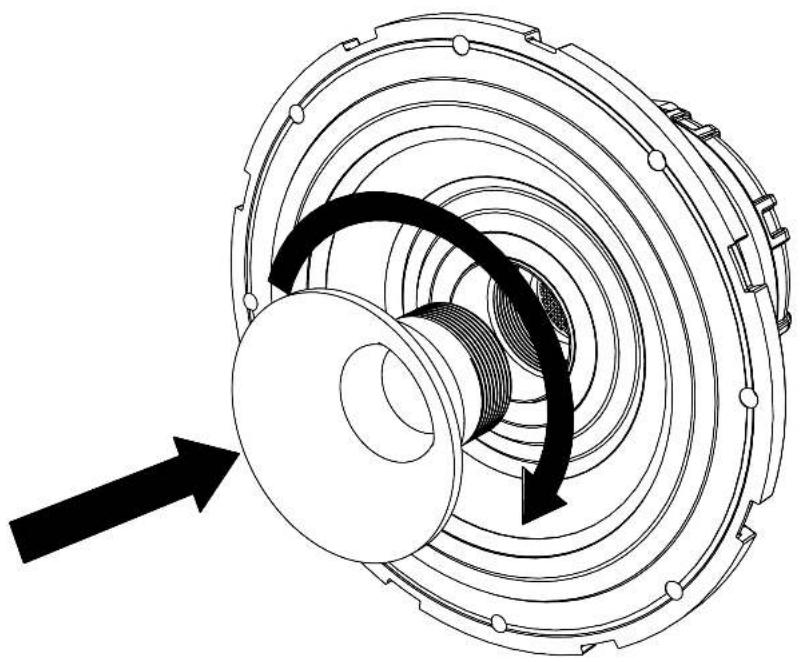

1. Instale la bocina corta suministrada en el altavoz.

1. Retire las parrillas de fábrica del carenado interior.
2. Instale las parrillas 45HDSG de KICKER en el carenado interior.
3. Enrute los cables a través de la carcasa e instale los altavoces en las carcasas del carenado.
4. Inserte los cables del altavoz en los huecos correctos de la carcasa del conector.

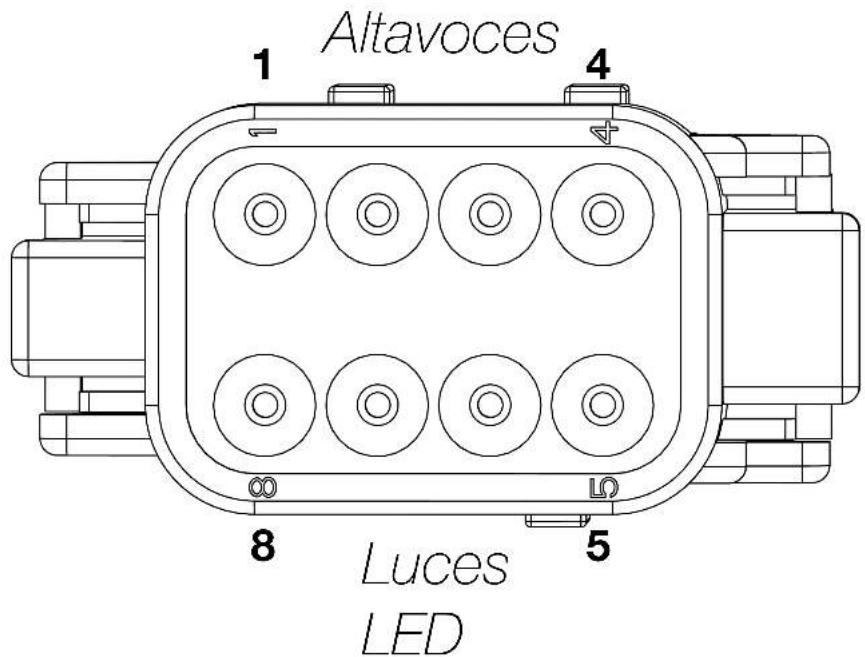

Altavoces 1 4 8 Luces LED 5

1 - Azul transparente 16 AWG
2 - Negro transparente 16 AWG
3 - Plateado aislante transparente 16 AWG
4 - Dorado aislante transparente 16 AWG
5 - Azul 22 AWG
6 - Rojo 22 AWG
7 - Verde 22 AWG
8 - Negro 22 AWG

Montaje: KMXL69 en las tapas de alforja 46HDBL69

El KMXL69 se atornilla directamente en las tapas de alforja KICKER 46HDBL69. En esta aplicación, descarte las parrillas para montaje.

1. Instale los altavoces KMXL69 en las tapas de alforja Kicker 46HDBL69 de acuerdo con las instrucciones de instalación de 46HDBL69.

2. Alargue los cables de los altavoces teniendo en cuenta la ubicación de montaje del crossover.
