Type de produit	Boîtier marin pour haut-parleur avec éclairage LED RGB
Marque	Kicker
Modèle	46KMFC65W (KMFC65)
Catégorie	Haut-parleur d'extérieur
Haut-parleur inclus	Kicker KM65
Matériau du boîtier	ABS moulé par injection, traité anti-UV
Résistance aux intempéries	Oui, résistant aux projections et aux UV
Angle de montage	0°, ±5° ou ±10°
Sensibilité (1W/1m)	90 dB
Puissance maximale	195 Watts
Puissance continue (RMS)	65 Watts
Diamètre / largeur du boîtier	17,8 cm (7 pouces)
Profondeur du boîtier	24,6 cm (9-11/16 pouces)
Alimentation LED	+12V, 2A max (fil noir), masse pour couleurs
Nombre de couleurs LED	7 combinaisons possibles
Commande d'éclairage recommandée	Kicker KMLC (vendue séparément)
Câblage haut-parleur	Fil bleu transparent (+), gris transparent (-)
Fixations	Boulons en acier inoxydable, pâte anti-grippage requise
Joint d'étanchéité	Joint de montage inclus pour étanchéité
Espace de ventilation requis (ampli)	10 cm (4 pouces) libre
Distance minimale avant haut-parleur	2,5 cm (1 pouce)
Température d'utilisation	Environnement marin et extérieur
Réparabilité	Voir garantie limitée Kicker
Accessoires inclus	Support de fixation, cale de montage, joint, plaque de montage, visserie

FOIRE AUX QUESTIONS - 46KMFC65W KICKER

Quels sont les angles de montage possibles pour le boîtier KMFC65 ?

Le boîtier peut être monté à 0°, ±5° ou ±10° par rapport à la surface de montage, grâce à la cale de montage incluse. Le support de fixation peut être tourné de 180° pour orienter le haut-parleur dans la direction souhaitée.

Comment câbler l'éclairage LED RGB du haut-parleur ?

Le fil noir doit être connecté au +12V (2A max). Les fils rouge, vert et bleu sont des masses. En les combinant, vous obtenez différentes couleurs : rouge seul = rouge, rouge+vert = citron, etc. Pour plus d'options, utilisez la télécommande KMLC.

Quelle est la puissance recommandée pour l'amplificateur ?

Le haut-parleur supporte une puissance continue de 65 Watts RMS et une puissance maximale de 195 Watts. Kicker recommande un amplificateur de la série KXM pour un système complet.

Le boîtier KMFC65 est-il étanche ?

Il est résistant aux projections d'eau et aux UV, mais n'est pas submersible. Le joint de montage assure l'étanchéité lors de l'installation sur une surface plane.

Comment installer le boîtier sur un bateau ou un véhicule ?

Marquez et percez trois trous de 8 mm : deux pour les boulons, un pour les fils. Fixez le support de fixation, la cale et le joint, puis la plaque de montage. Serrez les boulons après avoir passé les fils. Appliquez de la pâte anti-grippage sur les filetages.

Quels sont les fils du haut-parleur ?

Le fil bleu transparent est le positif (+) et le fil gris transparent est le négatif (-). Il est conseillé de souder les connexions et d'utiliser une gaine thermorétractable pour une bonne fiabilité.

Puis-je utiliser le boîtier sans amplificateur ?

Oui, mais les performances seront limitées. Pour une qualité sonore optimale, Kicker recommande un amplificateur externe adapté à l'impédance du haut-parleur.

Quelle est la garantie du produit ?

La garantie est une garantie limitée acoustique. Pour les détails, contactez votre revendeur ou le distributeur Kicker international.

Comment entretenir le boîtier ?

Nettoyez avec un chiffon doux et de l'eau savonneuse. Évitez les solvants. Vérifiez périodiquement l'étanchéité des joints et l'état des câbles.

Le haut-parleur peut-il être endommagé par un volume trop élevé ?

Oui, un volume excessif avec distorsion peut endommager l'ouïe et les composants. Respectez les niveaux de puissance recommandés et évitez la saturation prolongée.

MODE D'EMPLOI 46KMFC65W KICKER

Manuel d'utilisation | Française Boîters pour haut-parleurs verticaux KICKER MARINE

MODEL: KMFC65 | KMFC8

Authorized KICKER Dealer:

Purchase Date:

Serial Number:

Distributeur KICKER agréé :

Date d'achat :

Numéro de série :

Les boîtiers marins équipés de haut-parleurs KICKER KMFC sont le moyen idéal d'intégrer votre musique dans votre environnement nautique ou de sports mécaniques. Le KMFC65 et le KMFC8 sont équipés des haut-parleurs à LED KICKER KM65 et KM8. Les boîtiers ABS moulés par injection sont traités contre les UV, et résistants aux projections de liquides et aux intempéries. Montez les boîtiers marins équipés de haut-parleurs KMFC sur votre bateau ou soyez plus créatif en installant une paire dans votre garage, sur votre 4x4 ou votre tout-terrain biplace, ou encore dans toute autre application montée à plat.

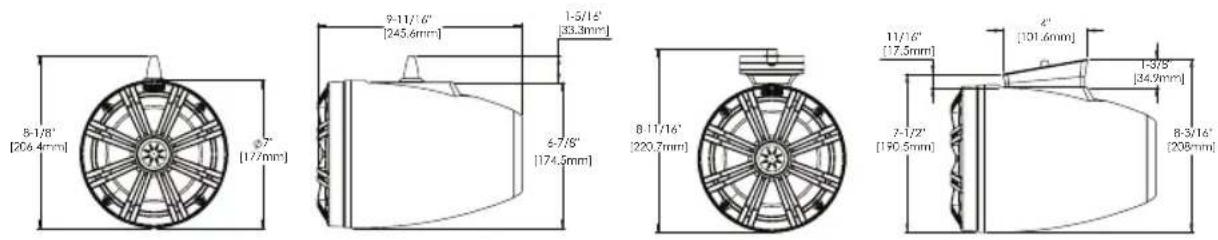

KMFC65

Sensibilité [1 W, 1 m] 90 92

Puissance maximale [Watts] 195 300

Puissance continue [Watts RMS] 65 150

Diamètre/largeur du boîtier [po, cm] 7, 17,8 8-3/16, 20,8

Profondeur du boîtier [po, cm] 9-11/16, 24,6 11-5/16, 28,7

KMFC8

INSTALLATION

1re étape : déterminez l'emplacement, le positionnement et la configuration de montage des boîtiers KMFC sur la surface où ils seront montés. Les boîtiers KMFC peuvent être montés sur une surface plane à un angle de 0, ±5° ou ±10°. Une bonne répartition des boîtiers marins équipés de haut-parleurs KMFC permettra d'obtenir une meilleure performance stéréo, et devrait être privilégiée. Lorsque vous décidez des meilleurs emplacements de montage, veillez bien à trouver tous les obstacles ou les obstructions qui pourraient compliquer le montage du KMFC. N'oubliez pas l'acheminement des fi ls de vos haut-parleurs car ceux-ci peuvent affecter l'emplacement du montage fi nal de vos boîtiers. Il vous faudra marquer puis percer trois trous d'acheminement de 8 mm (5/16 pouce) de diamètre dans la surface de montage, deux pour les boulons de montage et un pour l'acheminement des fi ls. Utilisez le matériel de montage inclus comme patron. L'emplacement des trous doit être aligné sur la position fi nale du matériel, c.-à-d. les trous doivent se trouver à environ 90° par rapport au sens des haut-parleurs et être alignés avec les fi ls provenant du support de fi xation.

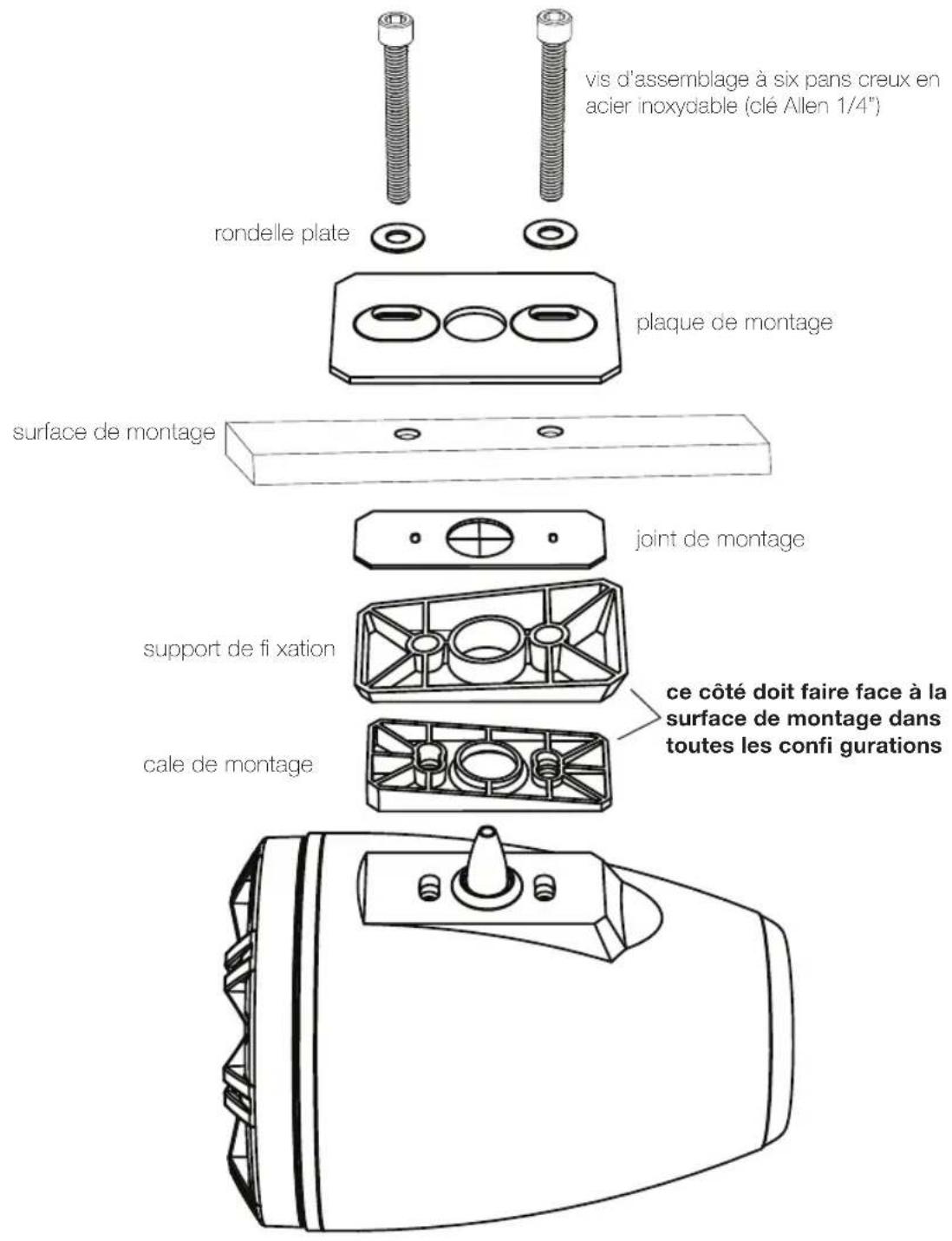

2e étape : enfilez les fils du haut-parleur et les fils de la LED à travers la base du support de fixation, la cale de montage (le cas échéant), le joint de montage, la surface de montage et la plaque de montage qui seront utilisés pour fixer le boîtier KMFC. La conception du matériel de fixation offre une certaine souplesse dans le positionnement vertical pour diriger la sortie du haut-parleur vers la position d'écoute idéale, les configurations suivantes étant disponibles. Le support de fixation et la cale de montage peuvent être tournés de 180° par rapport aux schémas ci-dessous pour diriger les haut-parleurs à l'angle opposé.

IMPORTANT : vous devez appliquer une fine couche de pâte anti-grippage sur TOUTES les fixations fi letées avant l'installation, pour éviter la friction, la corrosion et le grippage, et améliorer les performances d'étanchéité du joint.

Confi guration à 0 degrés

3e étape : alignez le matériel de fixation et commencez à serrer les boulons. Utilisez le joint de montage dans toutes les confi gurations de montage, afi n d'assurer un joint étanche à l'eau et le protéger contre les dommages esthétiques. Vous pouvez également installer un joint de montage supplémentaire entre la plaque de montage et la surface de montage. Assurez-vous que les fi ls ont été entièrement déployés à travers le matériel de fixation et la surface de montage avant de terminer le serrage des boulons.

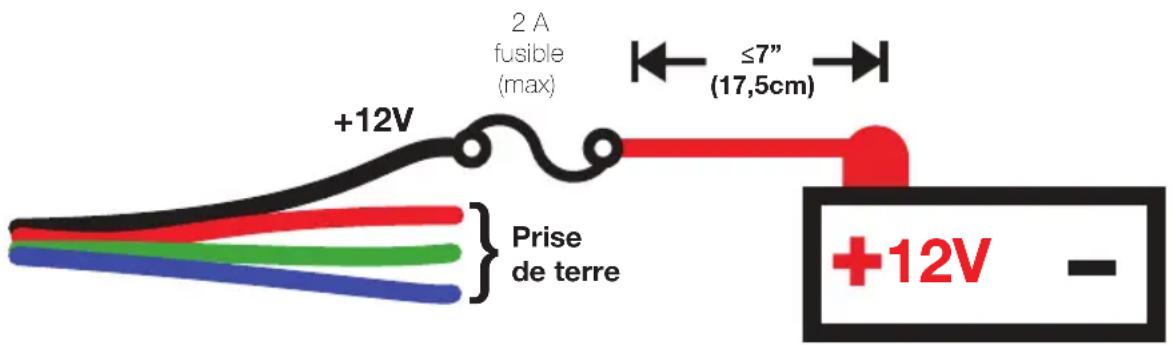

4e étape : raccordez les fils du haut-parleur à votre amplificateur et les fils de la LED à votre source d'alimentation +12 V et à la masse. KICKER recommande de souder les connexions et de les sécuriser avec une gaine thermorétractable.

En cas de câblage d'éclairage RGB, le fi I noir est à +12 V et les fi ls rouge, vert et bleu sont reliés à la masse. Épissez et combinez les fi ls de masse en une couleur différente. Il existe sept couleurs disponibles, selon votre confi guration de câblage. KICKER recommande d'utiliser la commande d'éclairage KMLC (vendue séparément) pour davantage de couleurs, de motifs et d'effets spéciaux.

Noir: + 12V

Rouge: Terre

Vert: Terre

Bleu: Terre

Bleu transparent: Haut-parleur +

Gris transparent: Président -

Combinaisons de couleurs : raccorder et combiner les fi ls de prise de terre pour obtenir une couleur différente.

Rouge Rouge

Vert Vert

Bleu Bleu

Rouge/Vert Vert citron

Rouge/Bleu Magenta

Bleu/Vert Aigue marine

Rouge/Vert/Bleu Bleu-blanc

batterie

AVERTISSEMENT IMPORTANT RELATIF À LA SÉCURITÉ

Un fonctionnement continu et prolongé d'un amplifi cateur en distorsion ou en saturation peut provoquer la surchauffe de votre système audio, un potentiel départ d'incendie et sérieusement endommager vos composants et/ou votre véhicule. L'amplifi cateur a besoin d'un espace de ventilation libre de 10 cm (4 pouces) maximum. Les caissons de graves doivent être montés avec un espace d'au moins 2,5 cm (1 pouce) entre l'avant du haut-parleur et n'importe quelle surface.

Remarque : les haut-parleurs Marine de KICKER respectent ou dépassent les normes de l'industrie en termes de protection contre l'humidité et la corrosion ainsi que la dégradation des matériaux par exposition aux UV. Tous les chiffres relatifs aux spécifi cations et aux performances sont susceptibles de changer. Veuillez consulter le site www.kicker.com pour obtenir les informations les plus récentes.

Astuce de pro : il ne vous manque plus qu'un amplificateur KXM et quelques câbles pour obtenir un système complet de haute qualité avec une base inébranlable comme seul en est capable KICKER ! Veuillez vous adresser à votre revendeur au sujet des mises à niveau des amplifi cateurs KICKER KMA.

ACOUSTICS LIMITED WARRANTY

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produire des niveaux sonoros pouvant endommager l'ouile de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible ondommage davantage l'ouile que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouile de façon irréversible. Réglez le volume en faisant prevue de bon sens!
