Produkttyp	Marine-Lautsprechergehäuse mit RGB-LED-Beleuchtung
Marke	Kicker
Modell	46KMFC65W (KMFC65)
Kategorie	Außenlautsprecher
Enthaltene(r) Lautsprecher	Kicker KM65
Gehäusematerial	Spritzgegossenes ABS, UV-behandelt
Wetterbeständigkeit	Ja, spritzwassergeschützt und UV-beständig
Montagewinkel	0°, ±5° oder ±10°
Empfindlichkeit (1W/1m)	90 dB
Maximale Leistung	195 Watt
Dauerleistung (RMS)	65 Watt
Gehäusedurchmesser / -breite	17,8 cm (7 Zoll)
Gehäusetiefe	24,6 cm (9-11/16 Zoll)
LED-Stromversorgung	+12V, max. 2A (schwarzes Kabel), Masse für Farben
Anzahl LED-Farben	7 mögliche Kombinationen
Empfohlene Lichtsteuerung	Kicker KMLC (separat erhältlich)
Lautsprecherverkabelung	Transparentes blaues Kabel (+), transparentes graues Kabel (-)
Befestigungen	Edelstahlschrauben, Schmiermittel (Antiseize) erforderlich
Dichtung	Montagedichtung für Abdichtung enthalten
Erforderlicher Lüftungsabstand (Verstärker)	10 cm (4 Zoll) frei
Mindestabstand vor dem Lautsprecher	2,5 cm (1 Zoll)
Betriebstemperatur	Marine- und Außenumgebung
Reparierbarkeit	Siehe eingeschränkte Garantie von Kicker
Enthaltenes Zubehör	Befestigungswinkel, Montagekeil, Dichtung, Montageplatte, Schraubenset

Häufig gestellte Fragen - 46KMFC65W KICKER

Welche Montagewinkel sind für das KMFC65-Gehäuse möglich?

Das Gehäuse kann mit dem mitgelieferten Montagekeil in 0°, ±5° oder ±10° relativ zur Montagefläche montiert werden. Der Befestigungswinkel kann um 180° gedreht werden, um den Lautsprecher in die gewünschte Richtung auszurichten.

Wie verkable ich die RGB-LED-Beleuchtung des Lautsprechers?

Das schwarze Kabel muss an +12V (max. 2A) angeschlossen werden. Die roten, grünen und blauen Kabel sind Masse. Durch Kombination erhalten Sie verschiedene Farben: nur rot = rot, rot+grün = zitronengelb usw. Für weitere Optionen verwenden Sie die KMLC-Fernbedienung.

Welche Leistung wird für den Verstärker empfohlen?

Der Lautsprecher verträgt eine Dauerleistung von 65 Watt RMS und eine maximale Leistung von 195 Watt. Kicker empfiehlt einen Verstärker der KXM-Serie für ein komplettes System.

Ist das KMFC65-Gehäuse wasserdicht?

Es ist spritzwassergeschützt und UV-beständig, aber nicht tauchfähig. Die Montagedichtung sorgt bei der Installation auf einer ebenen Fläche für Abdichtung.

Wie installiere ich das Gehäuse an einem Boot oder Fahrzeug?

Markieren und bohren Sie drei 8-mm-Löcher: zwei für die Schrauben, eines für die Kabel. Befestigen Sie den Befestigungswinkel, den Keil und die Dichtung, dann die Montageplatte. Ziehen Sie die Schrauben an, nachdem Sie die Kabel durchgeführt haben. Tragen Sie Schmiermittel (Antiseize) auf die Gewinde auf.

Welche Kabel hat der Lautsprecher?

Das transparente blaue Kabel ist positiv (+) und das transparente graue Kabel ist negativ (-). Es wird empfohlen, die Verbindungen zu löten und Schrumpfschlauch zu verwenden, um eine gute Zuverlässigkeit zu erreichen.

Kann ich das Gehäuse ohne Verstärker verwenden?

Ja, aber die Leistung ist eingeschränkt. Für eine optimale Klangqualität empfiehlt Kicker einen externen Verstärker, der auf die Impedanz des Lautsprechers abgestimmt ist.

Wie lautet die Garantie für das Produkt?

Die Garantie ist eine eingeschränkte akustische Garantie. Für Details wenden Sie sich an Ihren Händler oder den internationalen Kicker-Vertrieb.

Wie pflege ich das Gehäuse?

Reinigen Sie mit einem weichen Tuch und Seifenwasser. Vermeiden Sie Lösungsmittel. Überprüfen Sie regelmäßig die Dichtigkeit der Dichtungen und den Zustand der Kabel.

Kann der Lautsprecher durch zu hohe Lautstärke beschädigt werden?

Ja, übermäßige Lautstärke mit Verzerrung kann das Gehör und die Komponenten schädigen. Halten Sie die empfohlenen Leistungspegel ein und vermeiden Sie längere Übersteuerung.

BEDIENUNGSANLEITUNG 46KMFC65W KICKER

Berutzerhandbuch | Deutsch KICKER MARINE Can-Gehäuse

MARINE-LAUTSPRECHERGEHÄUSE MIT KICKER-LAUTSPRECHERN Bedienungsanleitung

MODELL: KMFC65 | KMFC8

Autorisierter KICKER-Händler:

Kaufdatum:

Seriennummer:

Die mit KICKER KMFC-Lautsprechern bestückten Marine-Lautsprechergehäuse stellen eine perfekte Möglichkeit dar, um Ihre Musik auch in Marine- oder Powersport-Umgebungen mitzunehmen. Die Lautsprechergehäuse KMFC65 und KMFC8 sind mit den KICKER-LED-Lautsprechern KM65 und KM8 bestückt. Die ABS-Spritzgussgehäuse sind UV-behandelt, spritzwassergeschützt und wetterbeständig. Montieren Sie die Marine-Lautsprechergehäuse mit KMFC-Lautsprechern auf Ihrem Boot oder lassen Sie Ihrer Kreativität freien Lauf, indem Sie ein Paar dieser Lautsprechergehäuse in der Garage, auf der Terrasse, in Ihrem SUV oder UTV oder in einer beliebigen anderen fl achmontierten Anwendung befestigen.

KMFC65

KMFC8

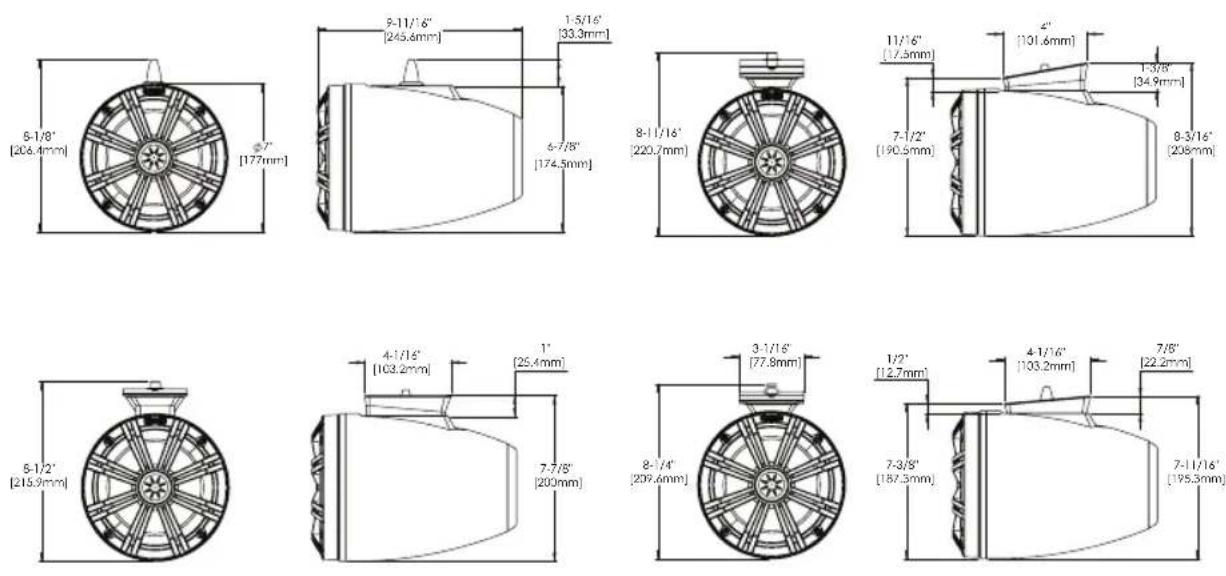

Spitzenleistung [Watt] 195 300

Dauerbelastbarkeit [Watt RMS] 65 150

Gehäusedurchmesser/-breite [Zoll, cm] 7; 17,8 8-3/16; 20,8

Gehäusetiefe [Zoll, cm] 9-11/16; 24,6 11-5/16; 28,7

KMFC8

INSTALLATION

Schritt 1: Bestimmen Sie den Befestigungsort und die Montagekonfi guration der KMFC-Lautsprechergehäuse auf der Oberfl äche, auf der Sie die Montage durchführen wollen. Das KMFC-Gehäuse kann auf Oberfl ächen in einem Winkel von 0, ±5° oder ±10° montiert werden. Je weiter entfernt voneinander Sie die KMFC-bestückten Marine-Lautsprechergehäuse anbringen, umso besser ist der Sterooeffekt, den man normalerweise erreichen möchte. Achten Sie bei der Festlegung des besten Montageorts bitte auf mögliche Hindernisse, die bei der Montage der KMFC-Gehäuse Komplikationen verursachen könnten. Bitte bedenken Sie die Drahtführung Ihrer Lautsprecherdrähte, denn diese könnte Auswirkungen auf den endgültigen Montageort für die Lautsprechergehäuse haben. Auf der Montagefl äche müssen Sie drei Löcher mit einem Durchmesser von jeweils acht Millimetern (5/16 Zoll) markieren und bohren; zwei davon für die Montageschrauben und eins für die Drahtführung. Benutzen Sie die mitgelieferten Montageteile als Vorlage. Die Anordnung der Löcher muss mit der endgültigen Position der unteren Montageteile übereinstimmen; d. h. die Löcher sollten rechtwinklig zur beabsichtigten Befestigungsrichtung der Lautsprecher und parallel zur Verdrahtung ausgerichtet sein, die von der unteren Montagehalterung her kommt.

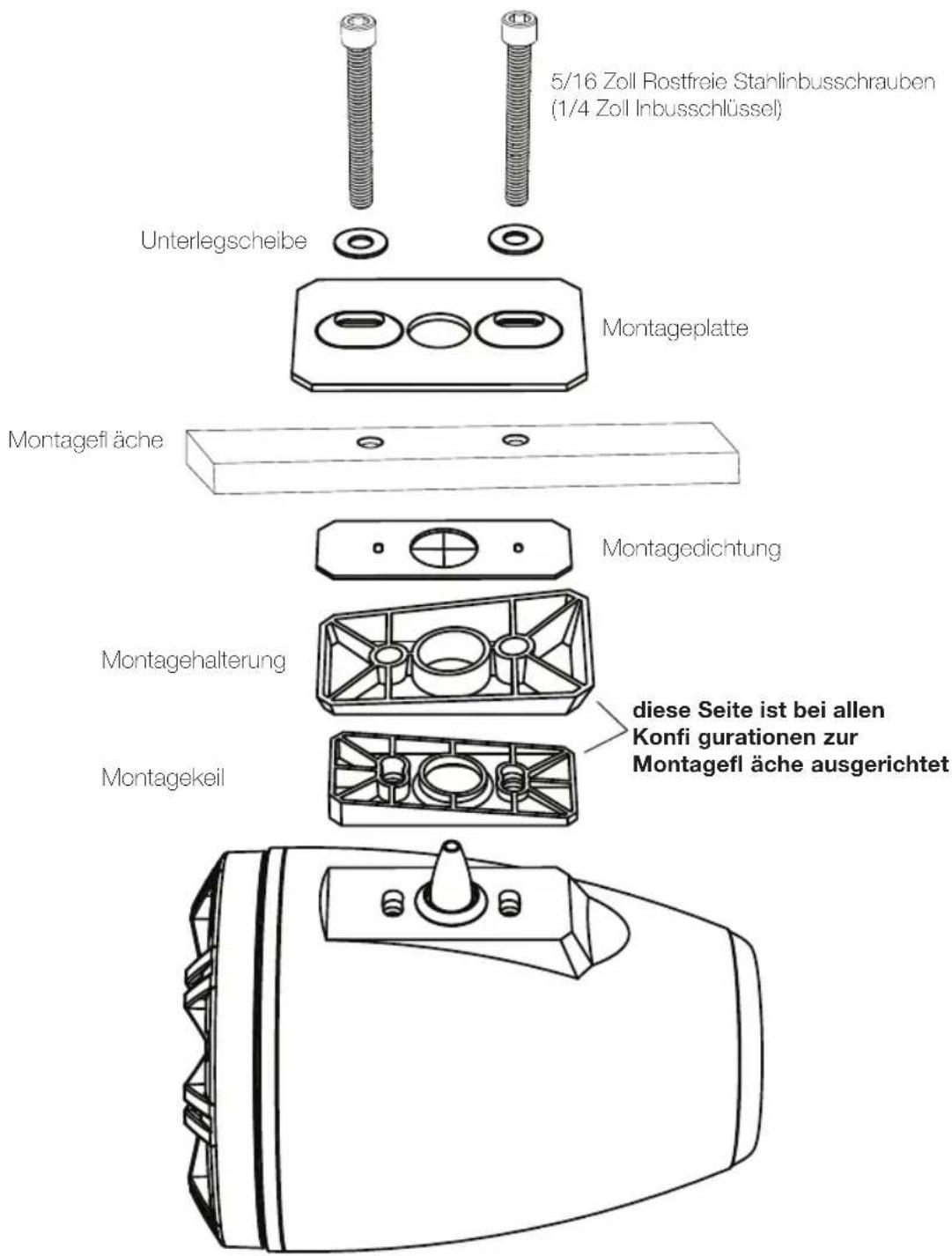

Schritt 2: Befestigen Sie locker die Lautsprecher- und LED-Drähte über die Unterseite von Montagehalterung, Montagekeil (falls anwendbar), Montagedichtung, Montagefl äche und Montageplatte, die zur Montage des KMFC benutzt werden. Die Montageteile sind so konzipiert, dass sie bei der vertikalen Positionierung eine hohe Vielseitigkeit bieten, um die Lautsprecherausgabe auf die ideale Hörposition auszurichten, wobei die folgenden Konfi gurationen verfügbar sind. Montagehalterung und Montagekeil können um 180 Grad zu den nachfolgenden Schaubildern gedreht werden, um die Lautsprecher im entgegengesetzten Winkel auszurichten.

WICHTIG: Vor der Installation müssen Sie auf ALLE Schraubverbindungselemente eine dünne Schicht des mitgelieferten Gleitmittels aufbringen, um etwaige Abnutzung, Korrosion und Festfressen zu vermeiden und um die Dichtleistung zu verbessern.

0-Grad-Konfi guration

Schritt 3: Richten Sie die Montageteile aus und beginnen Sie mit dem Festziehen der Schrauben. Benutzen Sie bei allen Montagekonfi gurationen die Montagedichtung, um eine wasserbeständige Abdichtung sicherzustellen und um das Gehäuse vor kosmetischen Beschädigungen zu schützen. Zwischen Montageplatte und Montagefl äche können Sie eine zusätzliche Montagedichtung montieren. Achten Sie darauf, dass die Drähte vollständig durch die Montageteile und die Montagefl äche gezogen wurden, bevor Sie die Schrauben ganz festdrehen.

Schritt 4: Schließen Sie die Lautsprecherdrähte an den Verstärker und die LED-Drähte an die +12-Volt-Quelle und die Erdung an. KICKER empfiehlt, dass Sie die Anschlüsse verlöten und anschließend mit einem Schrumpfschlauch schützen.

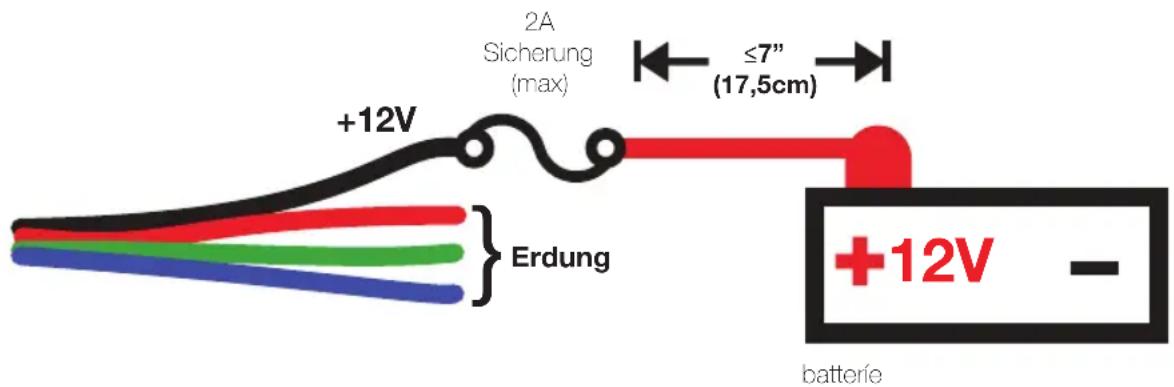

Bei Verkabelung der RGB-Beleuchtung gilt: Der schwarze Draht ist +12V und die roten, grünen und blauen Drähte sind Erdungsdrähte. Verbinden und kombinieren Sie die Masseleiter, um eine andere Farbe zu erhalten. Je nach Verdrahtungskonfi guration sind sieben Farben verfügbar. KICKER empfiehlt die Verwendung der KMLC-Beleuchtungssteuereinheit (separat erhältlich), um weitere Farben, Muster und Spezialeffekte zu erhalten.

Schwarz: + 12V

Rot: Boden

Grün: Boden

Blau: Boden

Transparent Blau: Lautsprecher + Transparent Grau: Lautsprecher -

Farbkombinationen: Verbinden und kombinieren Sie die Masseleiter, um eine andere Farbe zu erhalten.

Rot Rot

Grün Grün

Blau Blau

Rot/Grün Lindgrün

Rot/Blau Magenta

Blau/Grün Aquamarin

Rot/Grün/Blau Blau-Weiß

WICHTIGE SICHERHEITSWARNUNG

Der anhaltende, fortlaufende Betrieb von Verstärkern in verzerrter, abgehackter oder übersteuerter Weise kann dazu führen, dass sich das Audio-System überhitzt und in Brand gerät, was zu einer schweren Beschädigung der Komponenten und/oder des Fahrzeugs führen kann. Verstärker benötigen eine offene Belüftung von bis zu zehn Zentimetern (vier Zoll). Subwoofer sollten mit einem Abstand von mindestens 2,5 Zentimetern (ein Zoll) zwischen der Vorderseite des Lautsprechers und anderen Oberfl ächen montiert werden.

Hinweis: KICKER Marine-Lautsprecher erfüllen die Industriestandards für Umgebungsfeuchtigkeit und Korrosion sowie Materialzersetzung aufgrund von UV-Belastung bzw. übertreffen diese sogar. Änderungen an Spezifikationen und Leistungswerten vorbehalten. Auf www.kicker.com finden Sie die neuesten Informationen.

Expertentipp: Sie sind nur einen KMA-Verstärker und ein paar Kabel davon entfernt, ein hochwertiges Komplettsystem zu besitzen, wie es nur KICKER anbietet! Bitte informieren Sie sich bei Ihrem Händler über Upgrades mit KICKER KMA-Verstärkern.

MODÈLE : KMFC65 | KMFC8

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihrem Land zu erfahren.

WARNUNG: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das Ihren Ohren mehr, als ein nicht verzertes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellung bitte vernünftig!

Der Slogen "Treibstoff für Livin' Loud" bezieht sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten ("Livin' Loud") zu streben. Die Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den "Treibstoff" für das Autostereoorlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passenden Lautstärkepegel außerhalb des Autos an die örtlichen Lämvorschriften zu halten.
