BEDIENUNGSANLEITUNG 44KMTC11W KICKER

Benutzerhandbuch | Deutsch KICKER MARINE Can-Gehäuse

Autorisierter KICKER-Händler:

Kaufdatum:

Seriennummer:

Die KICKER KMTC Marine Tower Systeme sind die perfekte Lösung, wenn Sie Ihre Musik auf dem Wasser oder beim Motorsport genießen möchten. Die Systeme KMTC9 und KMTC11 sind mit den KICKER KM LED-Lautsprechem bestückt. Die spritzgegossenen ABS-Gehäuse sind UV-beständig, spritzwassergeschützt und witterungsbeständig. Nutzten Sie die KMTC Marine Tower Systeme auf Ihrem Boot oder in Ihrer Garage. Lassen sie Ihrer Kreativität dabei freien Lauf. Sie können die Systeme in Ihrem Allradfahrzeug, auf Überollbügeln oder überall dort anbringen, wo sie an Stangen montiert werden können.

Modell:	KMTC9
Tieftöner [Zoll, cm] 9, 23 11, 28
Hom + Druckkammertreiber [Zoll, mm] 1, 25 1, 25
Druckkammertreiber Schwingspule
Durchmesser [Zoll, mm] 1-3/8, 35 1-3/8, 35
Dom-Material	Titan
Nennimpedanz [O] 4 4
Empfindlichkeit [1 W, 1 m] 92 dB 93 dB
Frequenzgang [Hz] 20-20.000 20-20.000
Spitzenbelastbarkeit [Watt]	600	600
Empfohlene Verstärkerleistung [Watt RMS]	150–300	150–300
Gehäusedurchmesser/-breite [Zoll, cm]	9-13/16, 24,9	11-7/8, 30,2
Gehäusetiefe [Zoll, cm]	10-7/8, 27,7	12-11/16, 32,3
Gehäusehöhe (von der Unterseite des Überrollbügels) [Zoll, cm]	11-9/16, 29,4	13-5/8, 34,6
Gehäusehöhe (Von der Oberseite der Halterung bis zum Gehäuseboden) [Zoll, cm]	13-9/16, 34,4	15-9/16, 39,6
Hochpass [dB], bei Frequenz [Hz]	12 db/oct, 2.500	12 db/oct, 2.500

INSTALLATION

WICHTIG: Sie müssen vor der Installation eine dünne Schicht des mitgelieferten Schutzmittels auf ALLE Befestigungselemente mit Gewinde auftragen.

Bevor Sie beginnen: Bestimmen Sie die Position an der Stange oder dem Rohr, wo das KMTC Marine Tower System befestigt werden soll. Sie sollten die KMTC Marine Tower Systeme vorzugsweise weiter auseinander platzieren, damit die Stereowiedergabe besser zur Geltung kommt. Achten Sie bei der Montageposition auf Hindernisse, die die Installation des KMTC-Systems erschweren könnten. Bitte beachten Sie auf die Verlegung Ihrer Lautsprecherkabel, da dies die Platzierung Ihrer Boxen beeinfl ussen kann. Wenn Sie das Lautsprecherkabel durch ein Rohr führen, bohren Sie vor der Montage ein 9/16 Zoll großes Loch in die Schiene für eine Kabeldurchführung.

Schritt 1: Positionieren Sie die unteren KMTC-Montagehalterungen um das Rohr oder die Stange, wo sie befestigt werden sollen und befestigen Sie dann die oberen Montagehalterungen mit den mitgelieferten Inbusschrauben an der Halterungsbaugruppe. Verwenden Sie die für Ihre Anwendung am besten geeignete Schraubengröße. Siehe Abb. 1.

Edelstahl-Zylinderschrauben (1/4 Zoll-Inbusschlüssel - 5/16 Zoll-18-Gewinde)

Maße in zoll

Zoll- VINDE) KIKIK KIKIK obere Halterung untere Halterung Abb. 1

Schritt 2: Verbinden Sie den Lautsprecher und die Hochtöner mit Ihrem Quellgerät oder Verstärker. KICKER empfiehlt, die Anschlüsse zu löten und mit einem Schrumpfschlauch zu sichern.

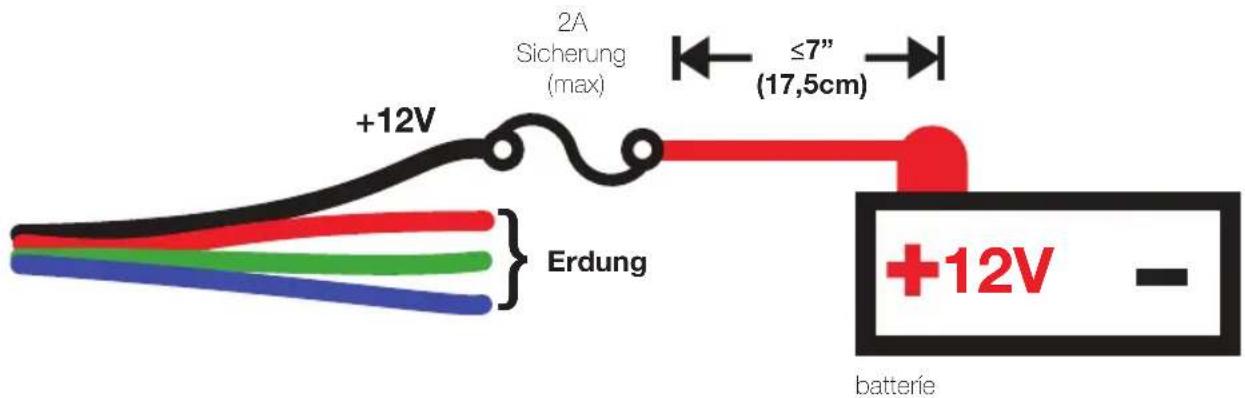

Wenn die RGB-Beleuchtung fest verkabelt wird, ist das schwarze Kabel +12 V und sind die roten, grünen und blauen Kabel geordet. Spleißen und kombinieren Sie die Erdungsdrähte, um eine andere Farbe zu erhalten. Abhängig von Ihrer Verdrahtungskonfi guration sind sieben Farben verfügbar. KICKER empfii ehlt die Verwendung des KMLC-Beleuchtungscontrollers (separat erhältlich) für mehr Farben, Muster und Spezialeffekte.

Schwarz: +12 V Rot: Erdung Grün: Erdung Blau: Erdung

Transparentes Blau: Lautsprecher + Transparentes Grau: Lautsprecher – Kupfer: Hornhochtöner, + Silber: Hornhochtöner –

+12V 2A Sicherung (max) ≤7" (17,5cm) Erdung +12V - batterie

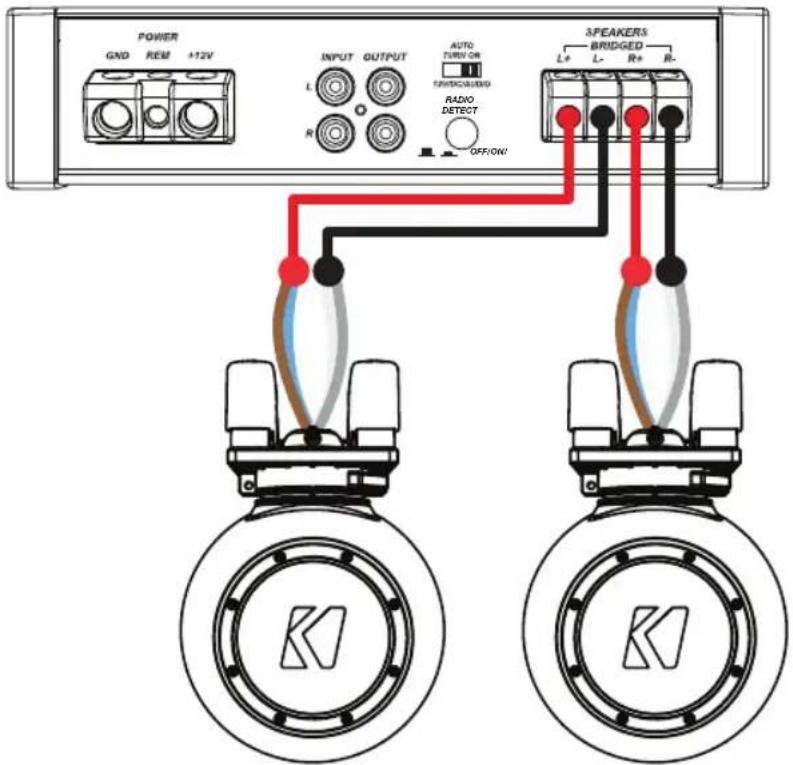

STEREO-BETRIEB

4 ohms

Obwohl parallel verdrahtet, führt die passive Frequenzweiche zu einer Endimpedanz von 4 Ω.

KXMA1200.2

POWER GND REM +12V INPUT OUTPUT AUTO TURBO ON TRIMCO/AUDIO RADIO DETECT OFF/ONI SPEAKERS BRIDGED L+ L- R+ R- K K

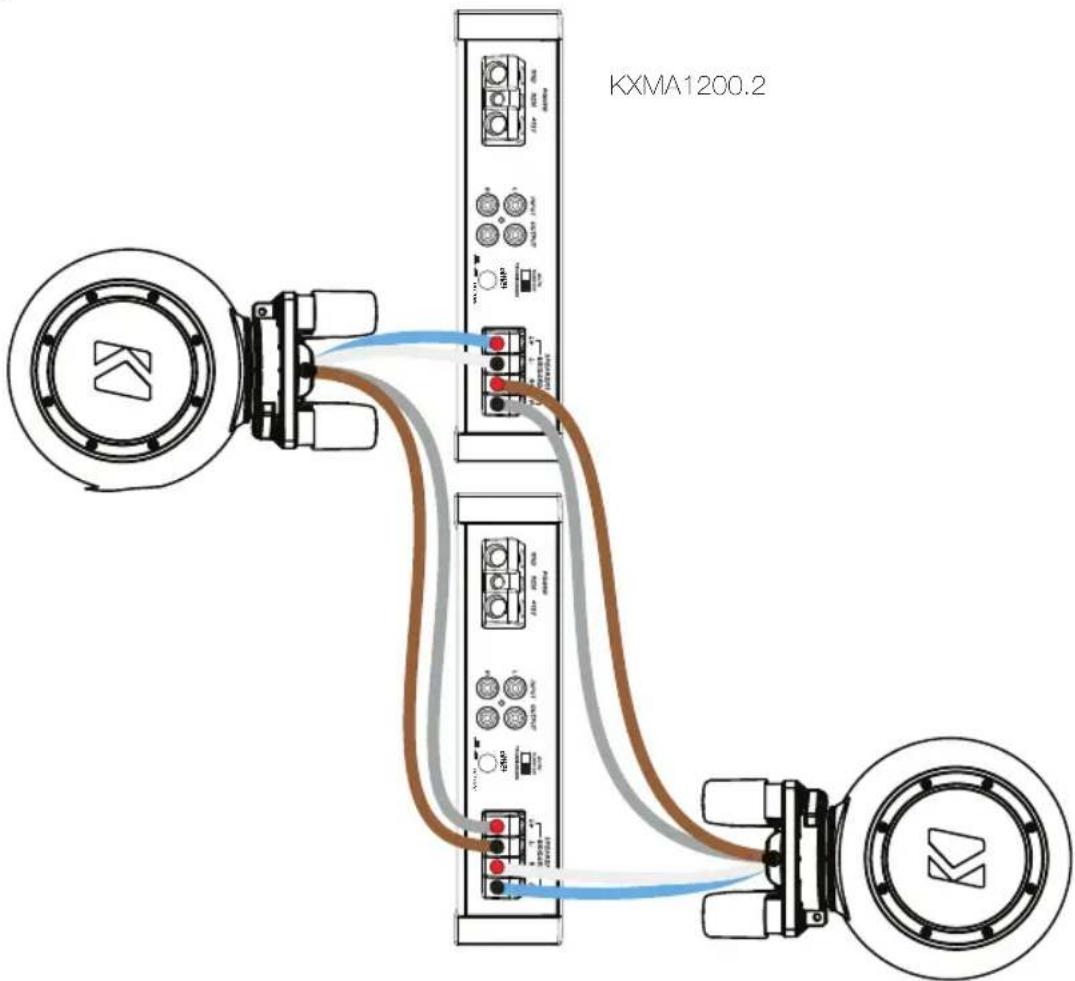

BI-AMP

4 ohms

KXMA1200.2

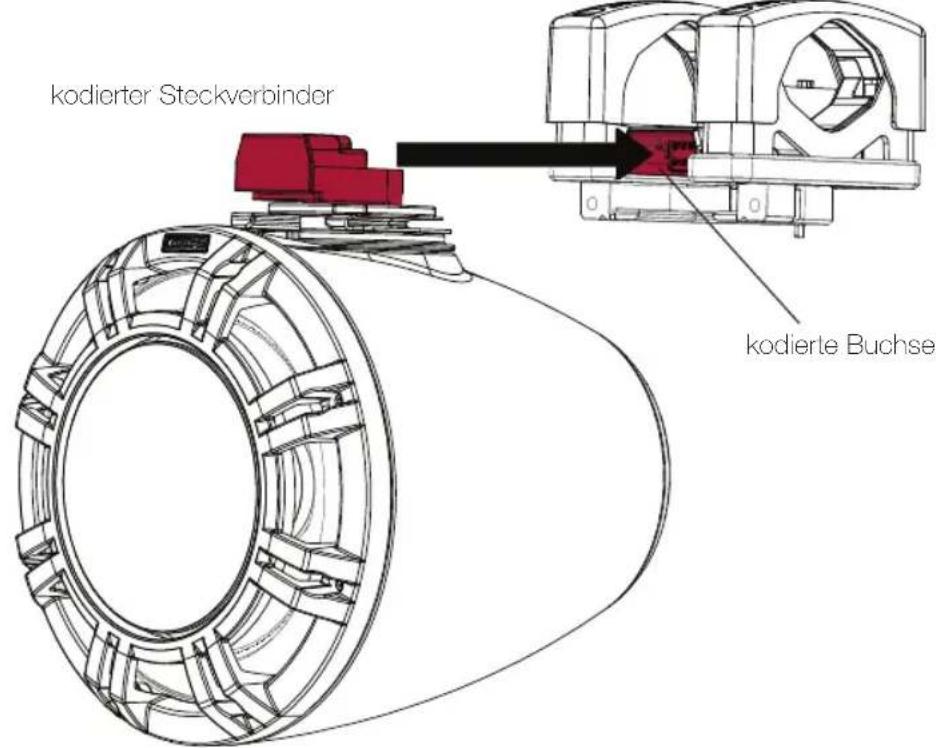

Schritt 3: Stecken Sie den kodierten Steckverbinder der Schwenkvorrichtung des KMTC-Lautsprechers in die kodierte Buchse der Halterungsbaugruppe. Die Vorderseite des kodierten Steckverbinders sollte bündig mit der kodierten Buchse abschließen.

kodierter Steckverbinder kodierte Buchse

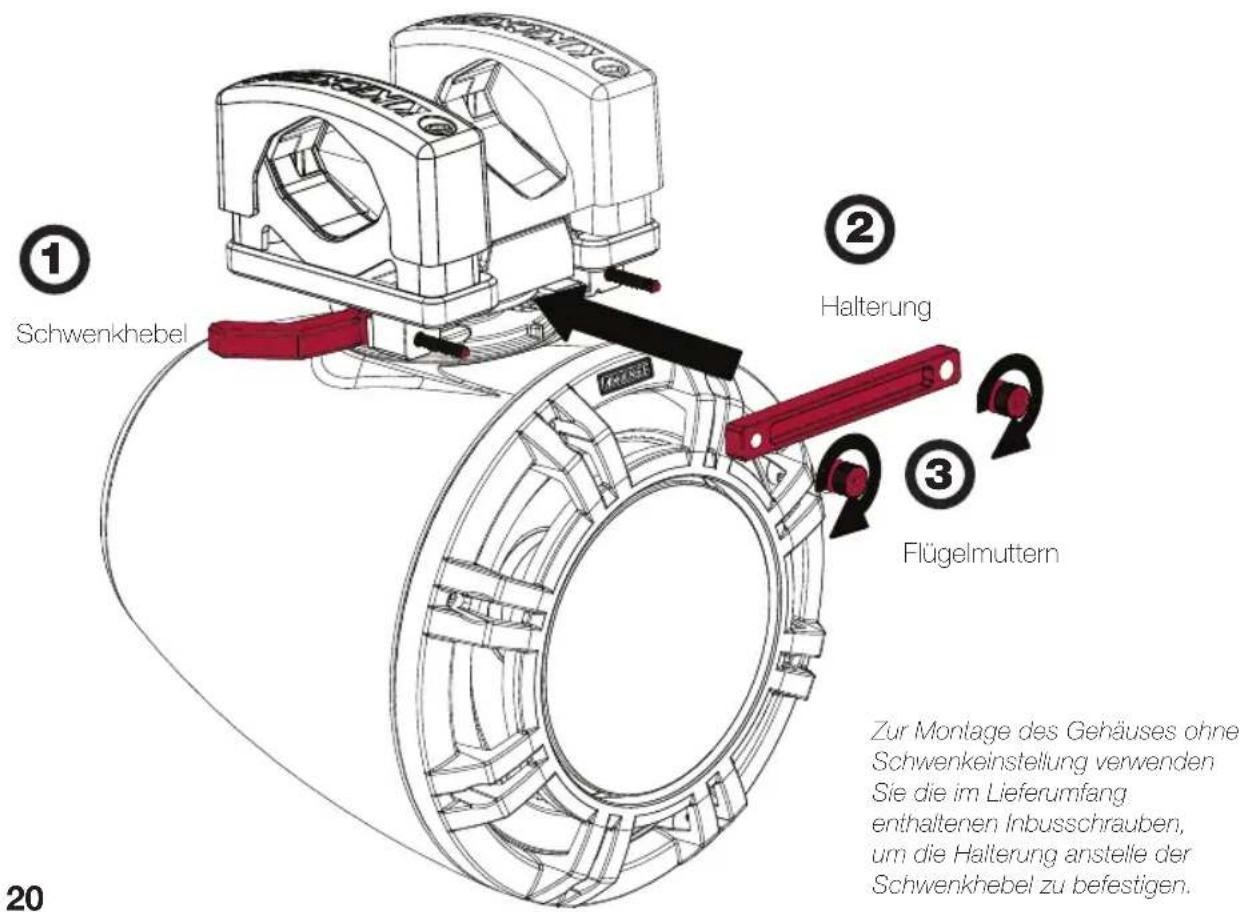

Schritt 4: Montieren Sie die zwei Schwenkhebel und stellen Sie sie so ein, dass sie lose (offen) sind, wenn der Hebel parallel zum Rohr steht und befestigen Sie dann die Halterung mit den mitgelieferten Flügelmuttern am Gehäuse. Wenn die Schwenkhebel aretiert oder geschlossen werden, ist die Halterungsdrehbaugruppe festgeklemmt. Bei geöffneten Schwenkhebeln drehen Sie beide Flügelmuttern fest. Möglicherweise müssen Sie nach dem Anziehen von einer Flügelmutter, die andere wieder festziehen.

Schwenkhebel ① ② Halterung ③ Flügelmuttern Zur Montage des Gehäuses ohne Schwenkeinstellung verwenden Sie die im Lieferumfang enthaltenen Inbusschrauben, um die Halterung anstelle der Schwenkhebel zu befestigen. 20

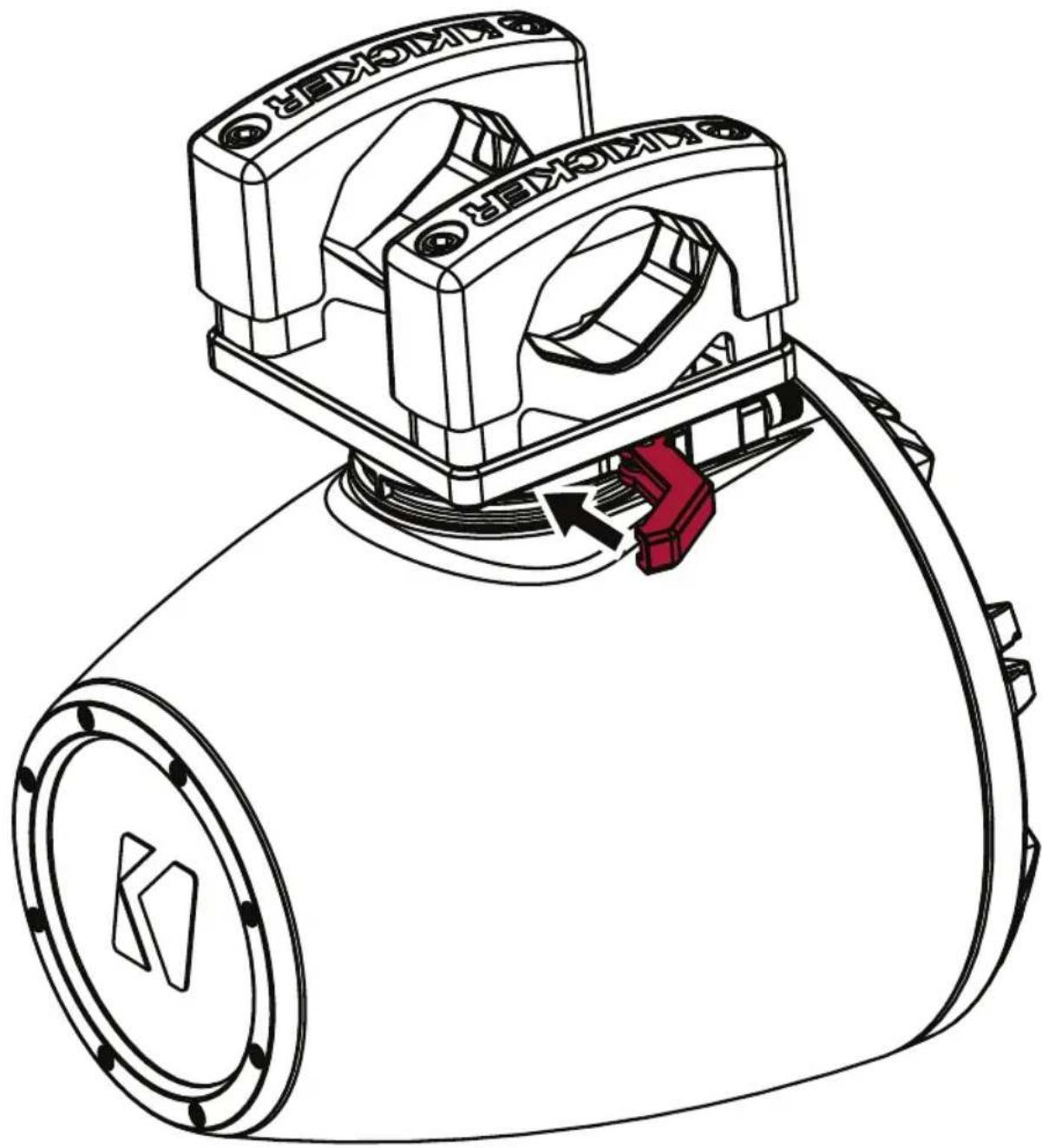

Schritt 5: Stellen Sie sicher, dass das Gehäuse fi xiert ist, indem Sie die Spannung der an den Schwenkhebeln angebrachten Schwenkhebel-Flügelmuttern erhöhen. Wenn die Schwenkhebel geschlossen sind, sollte das KMTC Marine Tower System eingerastet sein. Im geöffneten Zustand können Sie die Ausrichtung anpassen, indem Sie die Baugruppe nach links oder rechts schwenken. Wenn Sie mit der Ausrichtung zufrieden sind, schließen Sie die Schwenkhebel, um das Gehäuse zu arretieren. Wenn das Gehäuse nicht fest genug verschlossen ist, ziehen Sie die Flügelmuttern fest.

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihrem Land zu erfahren.

WARNUNG: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das Ihren Ohren mehr, als ein nicht verzertes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellung bitte vernünftig!

Der Slogen "Treibstoff für Livin' Loud" bezieht sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten ("Livin' Loud") zu streben. Die Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den "Treibstoff" für das Autostereoorlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passenden Lautstärkepegel außerhalb des Autos an die örtlichen Lämvorschriften zu halten.
