44KMTC11W - Haut-parleur KICKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur pour tour aquatique (Marine Tower Speaker)
Marque	KICKER
Modèle	44KMTC11W
Catégorie	Haut-parleur
Haut-parleur de graves	11 pouces (28 cm)
Moteur de compression à pavillon	1 pouce (25 mm)
Diamètre de la bobine acoustique du moteur de compression	1-3/8 pouces (35 mm)
Matériau de la coupole	Titane
Impédance nominale	4 ohms
Sensibilité	93 dB (1W/1m)
Réponse en fréquence	20 Hz - 20 000 Hz
Puissance maximale	600 Watts
Puissance RMS recommandée	150 - 300 Watts
Filtre passe-haut	12 dB/octave à 2 500 Hz
Diamètre du boîtier	11-7/8 pouces (30,2 cm)
Profondeur du boîtier	12-11/16 pouces (32,3 cm)
Hauteur du boîtier (depuis le bas de l'arceau)	13-5/8 pouces (34,6 cm)
Matériau du boîtier	ABS moulé par injection, anti-UV, résistant aux éclaboussures
Alimentation LED	12 V CC (fil noir : +12 V, fils rouge/vert/bleu : masse)
Accessoires inclus	Supports de montage, vis, leviers pivotants, écrous papillon, composé antigrippant
Entretien	Nettoyer avec un chiffon doux ; éviter les produits abrasifs
Sécurité	Niveau sonore élevé pouvant endommager l'ouïe ; respecter les lois locales

FOIRE AUX QUESTIONS - 44KMTC11W KICKER

Comment installer le haut-parleur KICKER 44KMTC11W sur un arceau ?

Positionnez les supports de montage inférieurs autour du tube, fixez les supports supérieurs avec les vis fournies. Branchez les câbles, puis insérez le connecteur à clavette dans la douille. Utilisez les leviers pivotants pour régler l'orientation et serrez les écrous papillon. Appliquez le composé antigrippant sur toutes les fixations filetées avant installation.

Quel type d'amplificateur est recommandé pour ce haut-parleur ?

Un amplificateur délivrant une puissance RMS de 150 à 300 Watts sous 4 ohms est recommandé. L'impédance finale vue par l'amplificateur est de 4 ohms grâce au crossover passif. Par exemple, le modèle KICKER KXMA1200.2 peut être utilisé.

Comment connecter l'éclairage LED RVB ?

Le fil noir est le +12 V et les fils rouge, vert et bleu sont les masses. Pour obtenir une couleur spécifique, connectez une ou plusieurs masses ensemble. Pour plus de couleurs et d'effets, utilisez le régulateur d'éclairage KMLC (vendu séparément). Utilisez un fusible de 2 A maximum sur le +12 V.

Quelle est la puissance RMS recommandée pour le haut-parleur ?

La puissance RMS recommandée est de 150 à 300 Watts. La puissance maximale est de 600 Watts. Un amplificateur trop puissant peut endommager le haut-parleur.

Ce haut-parleur est-il étanche ?

Il est résistant aux éclaboussures et aux conditions climatiques difficiles, mais pas totalement étanche. Le boîtier en ABS moulé par injection est anti-UV et conçu pour une utilisation en environnement marin.

Puis-je utiliser ce haut-parleur dans un environnement marin ?

Oui, il est spécialement conçu pour les environnements marins et les sports nautiques. Il résiste aux UV et aux éclaboussures. Installez-le sur un bateau, un SSV ou tout véhicule exposé aux intempéries.

Comment orienter le haut-parleur après installation ?

Ouvrez les leviers pivotants pour les rendre parallèles au tuyau. Vous pouvez alors faire pivoter le boîtier à gauche ou à droite. Une fois l'orientation souhaitée, fermez les leviers pour verrouiller. Si nécessaire, resserrez les écrous papillon.

Que faire si le son est déformé ?

Vérifiez que l'amplificateur n'est pas en écrêtage (distorsion audible). Réduisez le volume. Assurez-vous que les connexions sont correctes et que l'impédance est de 4 ohms. Si la distorsion persiste, le haut-parleur ou le tweeter pourrait être endommagé.

Comment entretenir le haut-parleur ?

Nettoyez le boîtier avec un chiffon doux et sec. Évitez les produits abrasifs ou solvants. N'exposez pas à des jets d'eau sous pression. Vérifiez périodiquement la fixation des supports.

Quelle est la garantie pour ce produit ?

La garantie dépend du pays d'achat. Contactez votre revendeur ou distributeur KICKER international pour connaître les procédures spécifiques à votre région.

MODE D'EMPLOI 44KMTC11W KICKER

Manuel d'utilisation | Française Boîtiers pour haut parleurs verticaux KICKER MARINE

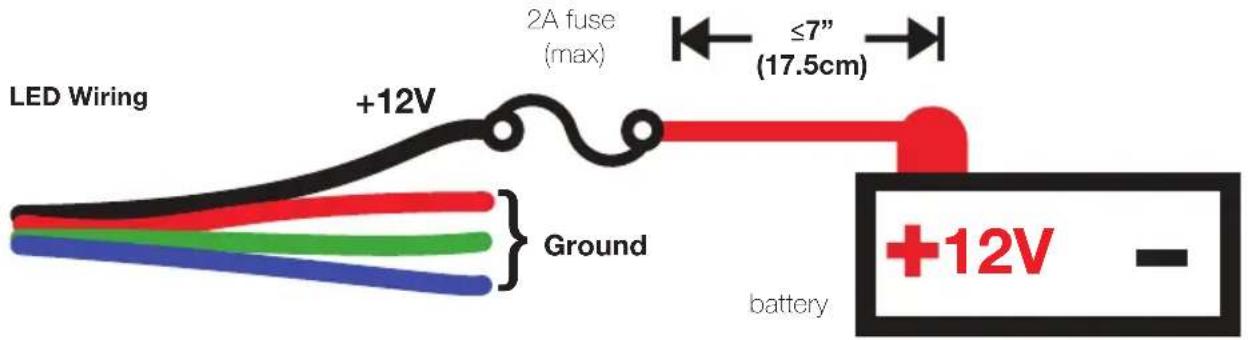

Black : +12V Red : Ground Green : Ground Blue : Ground

Transparent Blue : Speaker + Transparent Gray : Speaker -

Copper : Horn Tweeter + Silver : Horn Tweeter -

Distributeur KICKER agréé :

Date d'achat :

Numéro de série :

Les systèmes pour tour aquatique KMTC de KICKER sont les solutions idéales pour emmener votre musique dans les environnements de sports aquatiques et de sports motorisés. Les modèles KMTC9 et KMTC11 sont équipés de haut-parleurs LED KM de KICKER. Les boîtiers ABS moulés par injection sont anti-UV, résistants aux éclaboussures et aux conditions climatiques diffi ciles. Installez les systèmes pour tour aquatique KMTC sur votre bateau, ou soyez créatif en installant une paire dans votre garage, sur votre 4x4 ou sur les arceaux de votre SSV, ou tout autre installation à arceaux.

Modèle : KMTC9 KMTC11

Haut-parleur de graves [pouces, cm] 9, 23 11, 28
Moteur de compression à pavillon [pouces, mm] 1, 25 1, 25
Diamètre de la bobine acoustique du moteur de compression [pouces, mm] 1-3/8, 35 1-3/8, 35
Matériau de la coupole Titane Titane
Impédance nominale [Ω] 4 4
Sensibilité [1 W, 1 m] 92 dB	93 dB
Réponse en fréquence [Hz]	20-20,000	20-20,000
Puissance maximale [Watts]	600	600
Recommandée Manipulation de puissance [Watts RMS]	150–300	150–300
Diamètre/largeur du boîtier [pouces, cm]	9-13/16, 24,9	11-7/8, 30,2
Profondeur du boîtier [pouces, cm]	10-7/8, 27,7	12-11/16, 32,3
Hauteur du boîtier (depuis le bas de l'arceau) [pouces, cm]	11-9/16, 29.4	13-5/8, 34.6
Hauteur du boîtier (du haut du support au bas du boîtier) [pouces, cm]	13-9/16, 34,4	15-9/16, 39,6
Filtre passe-haut [dB], à fréquence [Hz] 12 db/oct., 2 500	12 db/oct., 2 500

INSTALLATION

IMPORTANT : Il est impératif d'appliquer une mince couche du composé antigrippant fourni sur TOUTES les fi xations fi letées avant toute installation.

Avant de commencer : choisissez l'emplacement et la position du système pour tour aquatique KMTC (Marine Tower System) sur le tuyau ou arceau sur lequel vous souhaitez l'installer. La répartition des élément du système KMTC (Marine Tower System) permettra d'obtenir de meilleures performances acoustiques, et c'est généralement ce qui est recommandé. Pour trouver les meilleurs endroits où installer votre système, assurez-vous qu'il n'y ait pas d'obstacles qui pourrait gêner l'installation du KMTC. Pensez au cheminement de vos câbles de haut-parleur car cela peut affecter leur emplacement final. Si vous choisissez de faire passer les câbles à travers un tuyau, percez un trou de diamètre 9/16 de pouces dans la barre en prévision d'un passe-câble avant de commencer l'installation.

Étape 1 : positionnez les supports de montage inférieurs du KMTC autour du tube ou de l'arceau sur lequel il sera installé, et utilisez les vis à tête creuse fournies pour fixer les supports de montage supérieurs à l'ensemble support. Utilisez la taille de vis la plus appropriée à votre installation. Voir Fig. 1.

vis à tête creuse en acier inoxydable (clé Allen 1/4" – fi letage 5/16"-18)

dimensions en pouces

Diamètre longueur de la barre du boulon

Étape 2 : branchez les fils du haut-parleur et du tweeter à votre ampli ou à votre source principale. KICKER recommande de souder les connexions et de les sécuriser à l'aide d'une gaine thermorétractable.

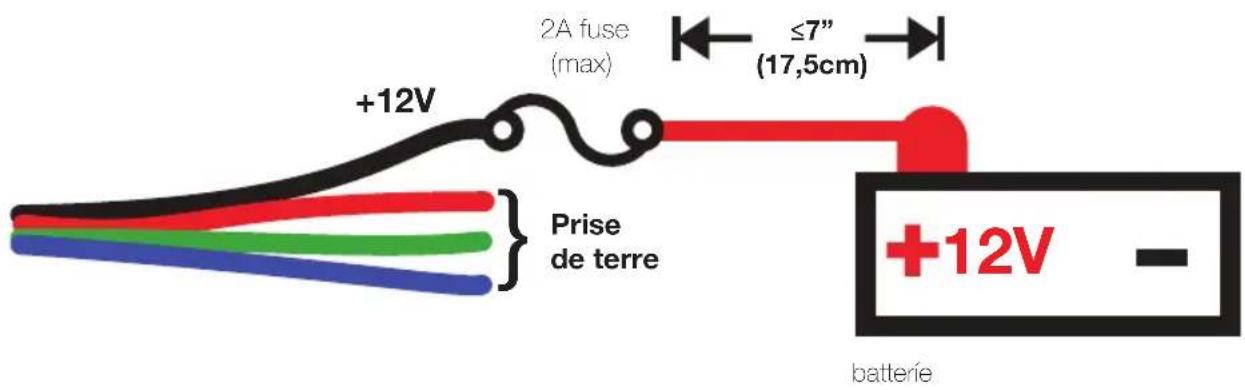

Lorsque vous connectez votre éclairage RVB, le fi l noir est à +12 V et les fi ls rouge, vert et bleu sont mis à la terre. Épissez et combinez les fi ls de la terre pour obtenir une couleur différente. Sept couleurs sont disponibles, en fonction de la confi guration de votre câblage. KICKER recommande d'utiliser le régulateur d'éclairage KMLC (vendu séparément) pour obtenir plus de couleurs, de motifs et d'effets spéciaux.

Noir : +12 V Rouge : terre Vert : terre Bleu : terre

Bleu transparent : haut-parleur + Gris transparent : haut-parleur -

Cuivre : tweeter pavillon + Argent : tweeter pavillon -

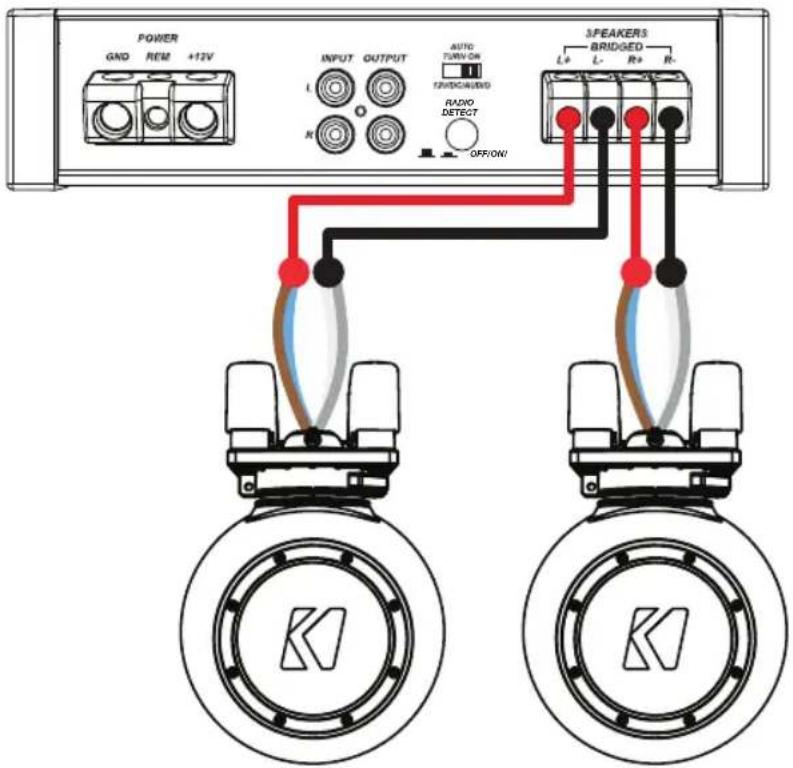

FONCTIONNEMENT STÉRÉO

4 ohms

Bien que câblé en parallèle, le crossover passif se traduit par une impédance fi nale de 4 Ω.

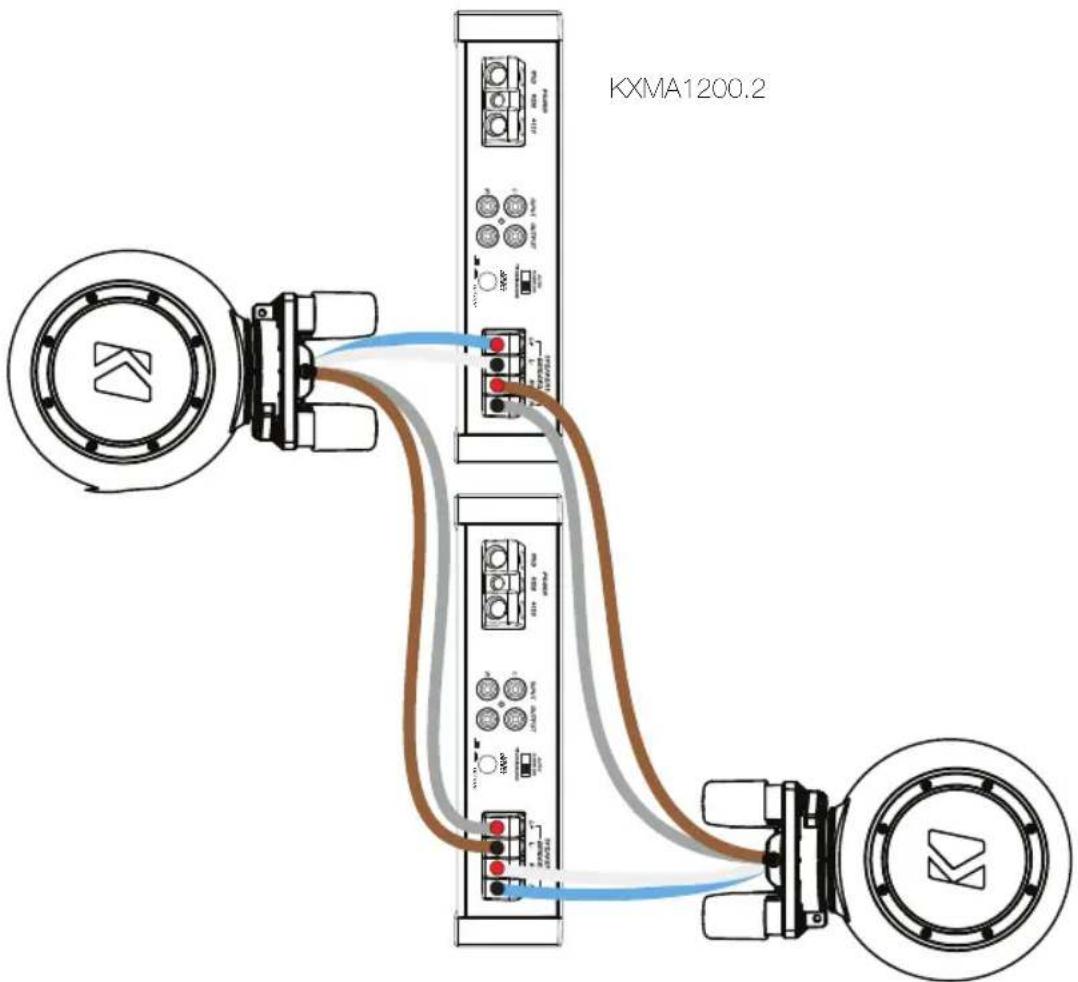

KXMA1200.2

BI-AMP

4 ohms

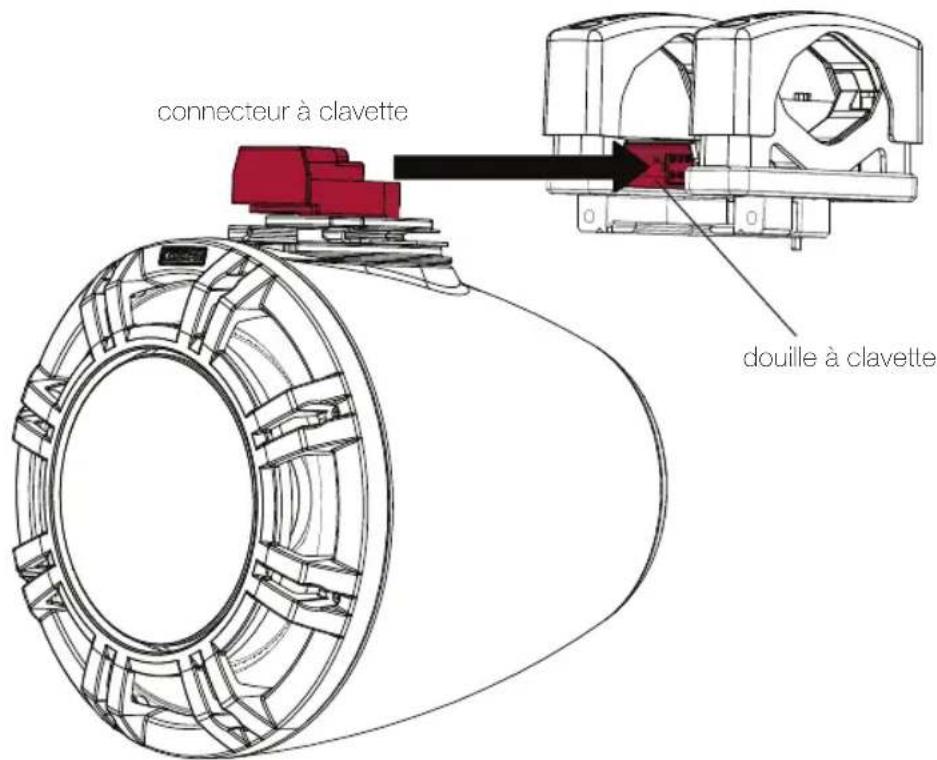

Étape 3 : installez le connecteur à clavette de l'assemblage pivotant de l'enceinte KMTC dans la douille à clavette de l'ensemble articulé. L'avant du connecteur à clavette doit être aligné avec la douille.

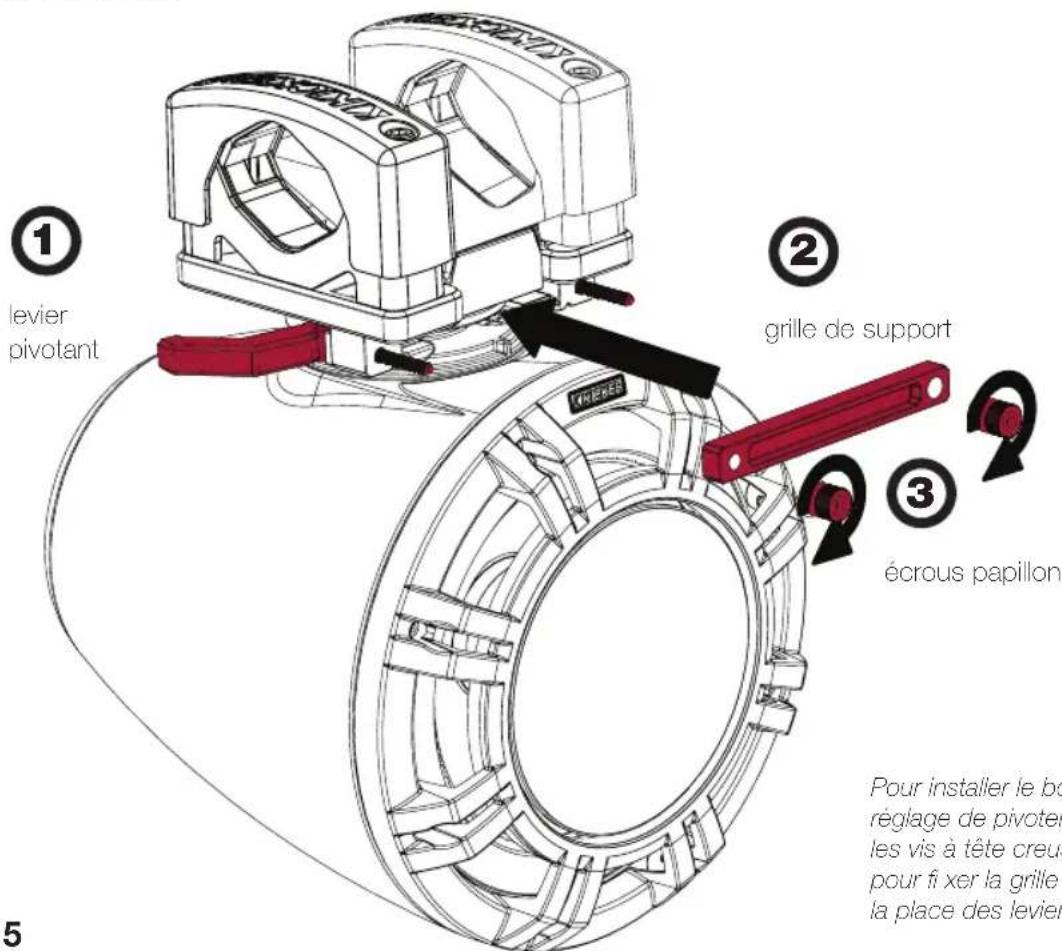

Étape 4 : installez les deux leviers pivotants, desserrez-les (ouvert) lorsqu'ils sont parallèles au tuyau, et fixez la grille de support au boîtier à l'aide des écrous papillon fournis. Lorsque les leviers pivotants sont bien en place, ou fermés, le support de l'ensemble pivotant sera fermement serré. Tout en maintenant les leviers ouverts, terminez en fixant fermement les deux écrous papillon. Vous devrez peut-être resserrer l'un après avoir serré l'autre.

Pour installer le boîtier sans réglage de pivotement, utilisez les vis à tête creuse fournies pour fixer la grille du support à la place des leviers pivotants.

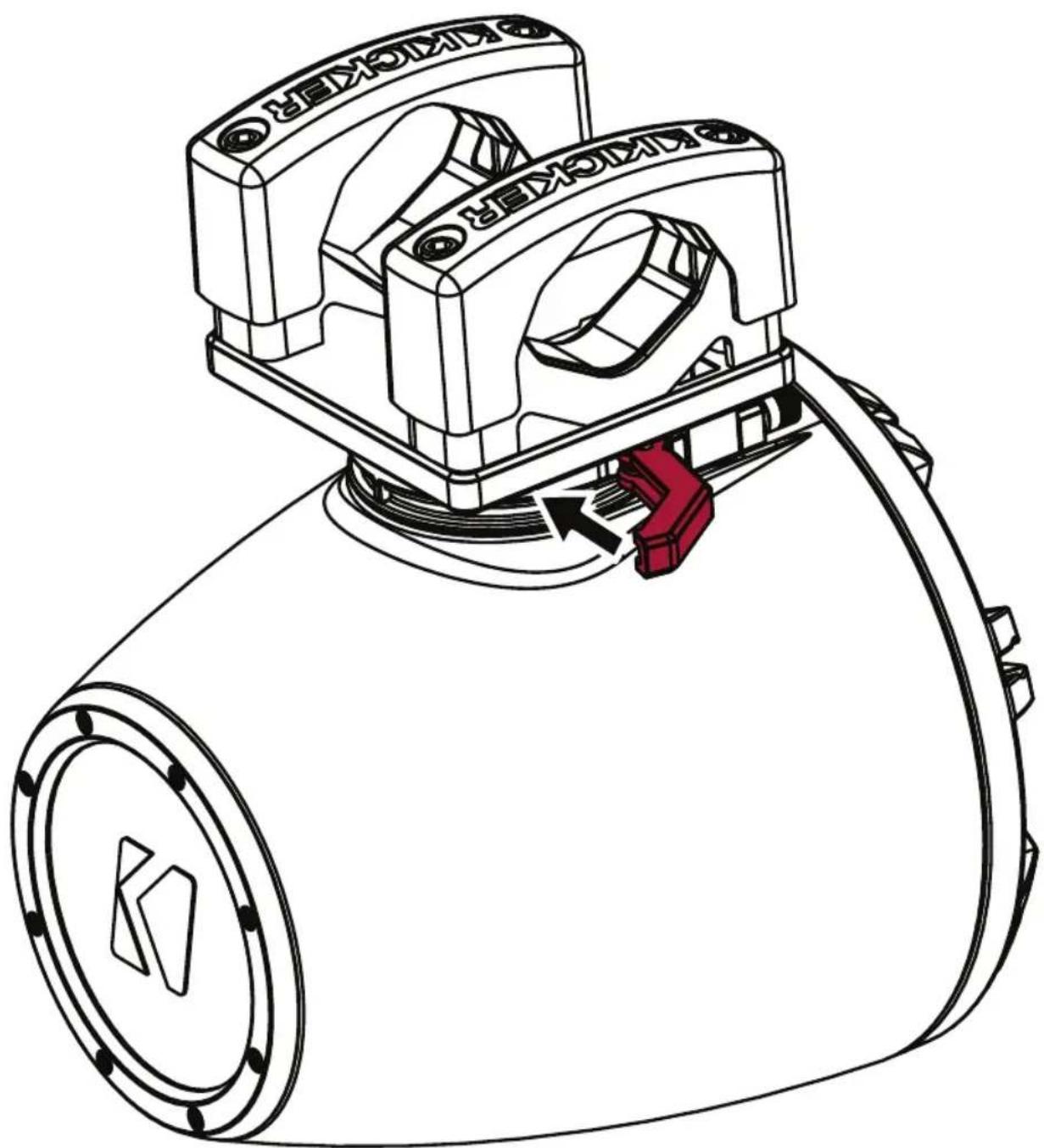

Étape 5 : assurez-vous que le boîtier soit fermement fixé en augmentant la tension des écrous à bille du levier pivotant fi xés aux leviers de pivotement. Lorsque les leviers pivotants sont fermés, le système KMTC (Marine Tower System) devrait être correctement verrouillé. Lorsqu'ils sont ouverts, vous pouvez modifi er l'orientation en faisant pivoter l'ensemble vers la gauche ou la droite. Si vous êtes satisfait de l'orientation, fermez les leviers pour verrouiller le boîtier en place. Si le boîtier n'est pas suffi samment fi xé, resserrez les écrous papillon.

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produire des niveaux sonoros pouvant endommager l'ouile de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible ondommage davantage l'ouile que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouile de façon irréversible. Réglez le volume en faisant prevue de bon sens!
