Produkttyp	Marine Koaxial-Lautsprecher
Marke	KICKER
Modell	KM42CW
Tieftöner (Durchmesser)	4 Zoll / 100 mm
Hochtöner (Durchmesser)	1/2 Zoll / 13 mm
Nennimpedanz	4 Ohm
Max. Leistung	150 Watt
Dauerleistung RMS	50 Watt
Empfindlichkeit	89 dB (1 W, 1 m)
Frequenzgang	60 Hz - 20 kHz
Einbaudurchmesser	3 13/16 Zoll / 97 mm
Einbautiefe	1-7/8 Zoll / 48 mm
Konusmaterial	Polypropylen
Hochtonkalottenmaterial	Polyetherimid (PEI)
Magnet	Neodym
Gitter im Lieferumfang	Ja
Einsatzbereich	Außenbereich / Marine
Anschlusskabel	Blaues Kabel (+), graues Kabel (-), 46 cm
LED-Beleuchtung	Nein (außer LCW-Varianten)
Schutzart	Feuchtigkeitsbeständig, UV-beständig, korrosionsbeständig
Garantie	Eingeschränkte Garantie von KICKER (siehe Anleitung)

Häufig gestellte Fragen - KM42CW KICKER

Wie installiere ich den Lautsprecher KM42CW?

Bohren Sie 2,5 mm (7/64 Zoll) große Vorbohrungen und befestigen Sie ihn mit den mitgelieferten Edelstahlschrauben. Achten Sie darauf, keine Kabel oder Tanks zu durchbohren. Verkabelung: blaues Kabel = Pluspol, graues Kabel = Minuspol.

Ist der Lautsprecher KM42CW wasserdicht?

Ja, er ist für den Außeneinsatz konzipiert und beständig gegen Feuchtigkeit, UV-Strahlung und Korrosion. Er benötigt kein wasserdichtes Gehäuse.

Welche Leistung wird für den Verstärker empfohlen?

Die Dauerleistung RMS beträgt 50 Watt. Verwenden Sie einen Verstärker, der 25 bis 100 Watt RMS pro Kanal liefert, um die beste Leistung zu erzielen.

Kann dieser Lautsprecher in einem Boot verwendet werden?

Ja, er ist speziell für die Montage im Freien, insbesondere auf Booten, konzipiert. Befolgen Sie die Montageanleitung, um stehendes Wasser zu vermeiden.

Wie pflege ich den Lautsprecher KM42CW?

Reinigen Sie ihn mit einem feuchten Tuch und milder Seife. Vermeiden Sie Scheuermittel. Überprüfen Sie regelmäßig die Anschlüsse und den Zustand der Kabel.

Welche Impedanz hat der KM42CW?

Die Nennimpedanz beträgt 4 Ohm, kompatibel mit den meisten Marine-Verstärkern.

Wird der Lautsprecher mit einem Gitter geliefert?

Ja, ein Schutzgitter ist im Lieferumfang enthalten. Montieren Sie es mit der Oberseite nach oben, um das Feuchtigkeitsabflusssystem zu nutzen.

Welche Einbaumaße hat der Lautsprecher?

Der Einbaudurchmesser beträgt 3 13/16 Zoll (97 mm) und die Einbautiefe beträgt 1-7/8 Zoll (48 mm).

Was tun bei Soundproblemen?

Überprüfen Sie die Anschlüsse, die Impedanz und die Verstärkerleistung. Kontaktieren Sie den KICKER-Support unter [phone] oder per E-Mail an [e-mail].

Verfügt der KM42CW über eine LED-Beleuchtung?

Nein, dieses Modell enthält keine LED-Beleuchtung. Nur die Modelle KM654LCW/KM84LCW sind damit ausgestattet.

BEDIENUNGSANLEITUNG KM42CW KICKER

Benutzerhandbuch | Deutsch

KM KOAX-SYSTEM

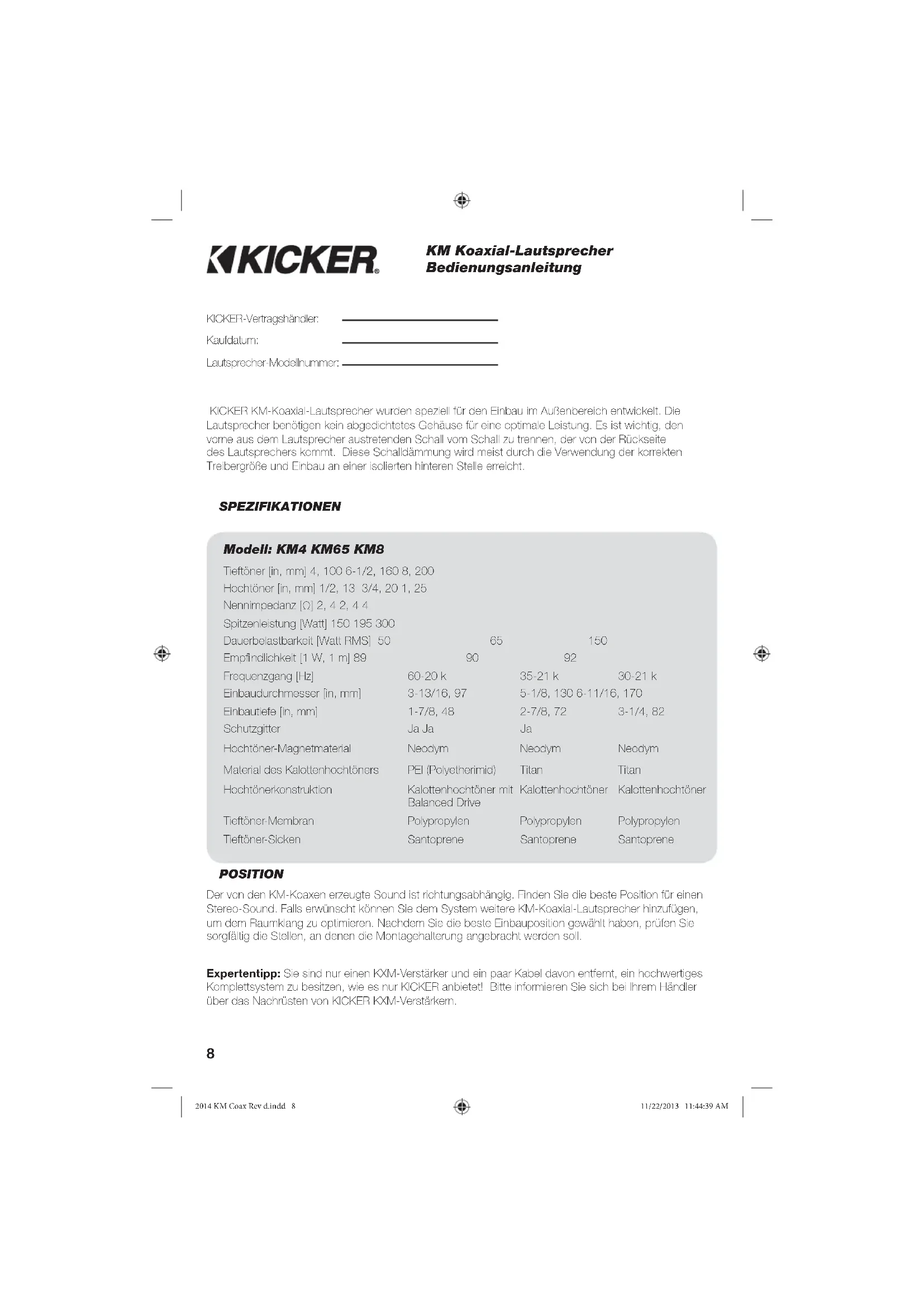

KM Koaxial-Lautsprecher Bedienungsanleitung

KICKER-Vertragshändler:

Kaufdatum:

Laufsprecher-Modelnummer:

KICKER KM-Koaxial-Lautsprecher wurden speziell für den Einbau im Außenbereich entwickelt. Die Lautsprecher benötigen kein abgedichtetes Gehäuse für eine optimale Leistung. Es ist wichtig, den vorne aus dem Lautsprecher austrelenden Schall vom Schall zu trennen, der von der Rückseite des Lautsprechers kommt. Diese Schalldämmung wird meist durch die Verwendung der korrekten Treibergröße und Einbau an einer isolierten hinteren Steile erreicht.

SPEZIFIKATIONEN

Modell: KM4 KM65 KM8

Tieftöner [in, mm] 4, 100 6-1/2, 160 8, 200
Hochtöner [in, mm] 1/2, 13 3/4, 20 1, 25
Nennimpedanz [Ω] 2, 4 2, 4 4
Spitzenloistung [Watt] 150 195 300
Dauorbolastbarkoit [Watt RMS] 50	65	150
Empfindlichkeit [1 W, 1 m] 89	90	92
Frequenzgang [Hz]	60-20 k	35-21 k	30-21 k
Einbaudurchmesser [in, mm]	3-13/16, 97	5-1/8, 130 6-11/16, 170
Einbautiofe [in, mm]	1-7/8, 48	2-7/8, 72	3-1/4, 82
Schutzgitter	Ja Ja	Ja
Hochtöner-Magnelmaterial	Necdym	Neodym	Neodym
Material des Kalottenhochtöners	PEI (Polyetherimid)	Titan	Titan
Hochtönorkonstruktion	Kalottonhochtöner mit Balanced Drive	Kalottonhochtöner	Kalottonhochtöner
Tieftöner-Membran	Polypropylen	Polypropylen	Polypropylen
Tieftöner-Sicken	Santoprene	Santoprene	Santoprene

POSITION

Der von den KM-Koaxen erzeugte Sound ist richtungsabhängig. Finden Sie die beste Position für einen Stereo-Sound. Fals erwünscht können Sie dem System weitere KM-Koaxial-Lautsprecher hinzulügen, um dem Raumklang zu optimieren. Nachdem Sie die beste Einbauposition gewählt haben, prüfen Sie sorgfältig die Stellen, an denen die Montagenaßerung angebracht werden soll.

Expertentipp: Sie sind nur einen KXM-Verstärker und ein paar Kabel davon entfernt, ein hochwertiges Kompleitssystem zu besitzen, wie es nur KICKER anbietet! Bitte informieren Sie sich bei Ihrem fändler über das Nachrüsten von KICKER KXM-Verstärkern.

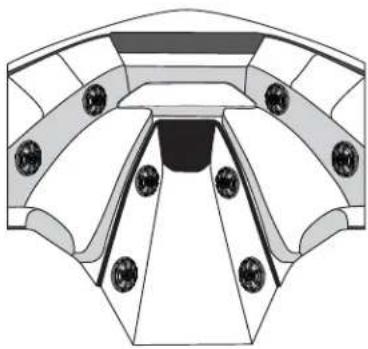

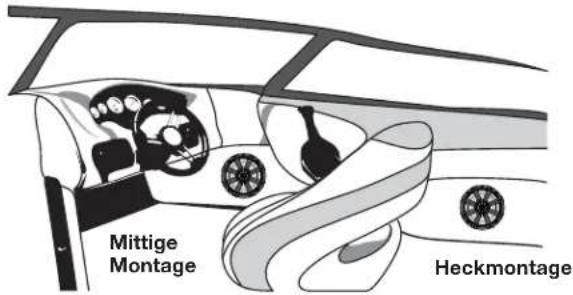

Mögliche Einbaupositionen für KM-Koaxial-Lautsprecher

INSTALLATION

Montage: Vergewissem Sie sich, dass die Montageschrauben aus Edelstahl keine Treibstofftarks, Kacei oder mechanischen Teile an der Unterseite der Einbauobertäche punktiaren oder stören. Bohren Sie die Löcher mit einem 2,5 mm Bohraufsatz (7/64") vor und befestigen Sie die KM Koaxial Lautsprocher mit den beillogenden Edelstahl-Grobgewindeschrauben am Boot. Wenn zutreffend, verwenden Sie die beillegenden Edelstahl "U-Type-Speed"-Klammern. Wenn die beillegenden Befestigungsemente sich nicht für die von Ihnen gewünschte Installation eignen, muss eine andere Methode zur sicheren Befestigung des Systems am Boot verwendet werden.

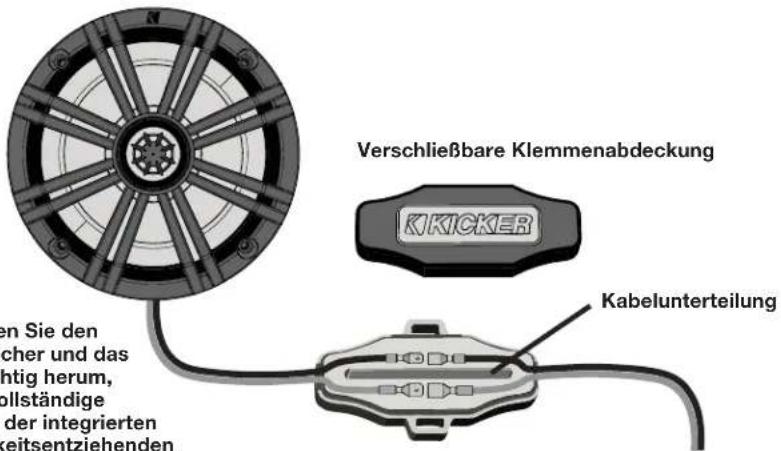

Verkabelung: Positionieren Sie die Verkabelung an onom Ort, dar frei von stohendom Wasser und bewoglichen Bauteilen des Boots ist. Das blaue Kabel ist positiv und das silberne Kabel ist negativ. Die verschließbare Klemmenabdeckung mit wasserbeständiger Dichtung kann für die Verkabelungsinstallation abgenommen werden. Dies trägt zum Schulz der Klemmen vor Korrosion und Kurzschlüssen bei. Verbinden Sie den vergoldeten männlichen Schnolstockvorblinder am Ende des 46 cm (18 Zoll) langen Lautsprechorkabels, das aus dem versiegelten Lautsprecherkorb kommt, mit den Kabeln Ihres Verstärkers bzw. der Quelle. Positionieren Sie die vorbundenen Kabel in der verschließbaren Klemme, so dass die Untertaltung die Schnolstockvorblinder dos blauen und silbemen Kabels trennt und rasten Sie die Klemmenabdeckung ein. Schließen Sie das andere Ende des starken Kabels an den Vorstärker an. Nutron Sie die Bodlenungsanleitung des Verstärkers als Referenz. Befestgen Sie die verschließbare Klemmenabdeckung an einem Ort, der frei von stehendem Wasser ist. Benutzen Sie die beiliegenden Kabelonder und führen Sie diese durch die integrierten Ösen der verschließbaren Klemmenabdeckung.

Ösen für die Befestigung mit Kabelbindern

9

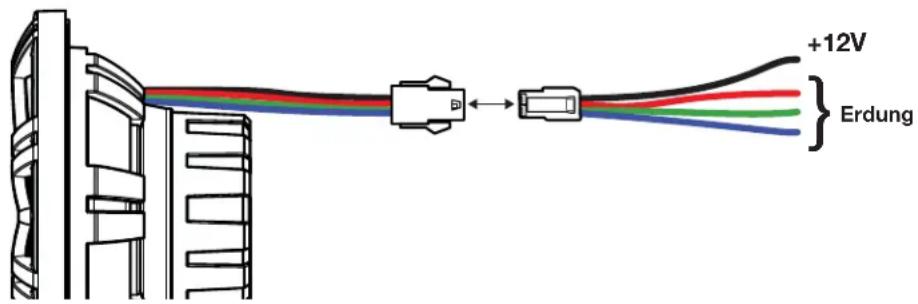

LED-Verdrahtung (Ausschließlich bei KM654LCW/KM84LCW): Bei Verkaublung der RGB-Beleuchtung gilt: Der schwarze Draht ist +12V und die roten, grünen und blauen Drähte sind Erdungsdrähte. Je nach Verdrahlungskonli guration sind sieben Farben vorhanden. KICKER empfli ehlt die Verwendung der KMLC-Bolouchtungssteuorcinheit (soparat erhältlich), um weitere Farben, Muster und Spezialeffekte zu erhalten.

Farbkombinationen: Verbinden und kombinieren Sie die Masseleiter, um eine andere Farbe zu erhalten.

Rot Rot

Grün Grün

Blau Blau

Rot/Grün Lindgrün

Rot/Blau Magenta

Blau/Grün Aquamarin

Rot/Grün/Blau Blau-Weiß

Bei spezifischen oder offenen Fragen senden Sie bitte eine E-mail an [e-mail] oder kontaklieren Sie den technischen Support telefonisch unter [phone].

Hinweis: KICKER Marine-Lautsprecher entsprechen den bzw. übertreifen die Industriestandards für Luftfeuchtigkeit und Korosion sowie Materialzersetzung aufgrund von UV-Belastung. Änderungen an Spezifikationen und Leistungswerten vorbenaten. Bitte besuchen Sie unsere Website www.kicker.com, um aktuelle Informationen zu erhalten.

KICKER®

Nehmen Sie mit Ihren Internationa en KICKER-Fachnändler oder Vertrieb Kontakt auf, um Detals über die Garantieleistungen in Ihrem Land zu erfahren.

WARNUNG: KICKER Troiber können einen Schallpegel orzugen, der zu permanen: Gehörschäden führen kann! Wenn Sie ein System auf einen Pagel stellen, der hörbare Verzerrungen erzeugt, schadel das Ihren Ohren mehr, als ein nicht verzernies System auf dem gleichen Laustärkepegol. Die Schmorzschwello ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Laustärkeinstellung bitte verruntlig!

Der Slogan "Treibstoff für Livin' Loud" bezient sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die Talsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten ("Livin' Loud") zu strecken. Die Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den "Treibstoff" für das Autostereorerlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passonden Laustärkopogol außerhalb oes Autos an die örtlichen Lärmvorschriften zu halten.
