Tipo de producto	Altavoz coaxial marino
Marca	KICKER
Modelo	KM84LCW
Tamaño del altavoz de graves	8 pulgadas (200 mm)
Tamaño del altavoz de agudos	1 pulgada (25 mm)
Impedancia nominal	4 Ω
Potencia máxima	300 vatios
Iluminación LED RGB	Sí, integrada
Cableado LED	Cable negro (+12V), cables rojo, verde, azul (masa)
Número de colores LED	7 colores disponibles
Cable de alimentación incluido	46 cm (18 pulgadas) con conector rápido chapado en oro
Bloque de terminales	Estanco con tapa desmontable
Uso	Exterior, resistente a la humedad y a los rayos UV
Instalación	Montaje en superficie o empotrado, sin caja estanca
Rejilla de protección	Incluida
Recomendación de amplificación	Amplificador KICKER KXM
Nivel de sonido	Puede alcanzar niveles elevados, cuidado con la audición

Preguntas frecuentes - KM84LCW KICKER

¿Cómo instalar el altavoz KM84LCW?

Elija un lugar protegido del agua estancada y de las partes móviles. Corte un agujero de montaje adecuado (8 pulgadas). Fije el altavoz con los tornillos suministrados. Conecte los cables respetando la polaridad (azul positivo, gris negativo). Utilice el bloque de terminales estanco para evitar la corrosión. Monte la rejilla con el lado derecho hacia arriba para la evacuación de la humedad.

¿Cuáles son los colores disponibles para la iluminación LED?

Los colores disponibles son: rojo, verde, azul, verde lima (rojo+verde), magenta (rojo+azul), cian (azul+verde) y blanco azulado (rojo+verde+azul). Puede obtenerlos conectando los cables de masa correspondientes.

¿Cómo cablear la iluminación LED?

El cable negro es el +12V, los cables rojo, verde y azul son las masas. Para un color, conecte uno o varios cables de masa a tierra. Por ejemplo, para rojo, conecte solo el cable rojo a masa. Utilice el control KMLC (vendido por separado) para más efectos.

¿Este altavoz es estanco?

Sí, está diseñado para uso en exteriores y resiste la humedad, la corrosión y los rayos UV según las normas marinas. No requiere caja estanca.

¿Qué potencia de amplificador recomienda?

KICKER recomienda utilizar un amplificador de la serie KXM para un rendimiento óptimo. La potencia máxima del altavoz es de 300 W, por lo que un amplificador que ofrezca 150-300 W RMS por canal es ideal.

¿Puedo usar este altavoz en interiores?

Sí, se puede usar en interiores, pero está especialmente diseñado para exteriores. Su alto rendimiento y directividad son adecuados para espacios abiertos.

¿Cómo limpiar el altavoz?

Use un paño suave y húmedo para limpiar la rejilla y la superficie. Evite productos químicos agresivos. Asegúrese de que el agua no entre en el cono.

¿Qué hacer en caso de corrosión?

Los conectores están chapados en oro y el bloque de terminales es estanco para minimizar la corrosión. Si aparece, limpie con un paño seco y verifique la estanqueidad de la caja. Póngase en contacto con el soporte de KICKER si es necesario.

¿Este altavoz es compatible con una unidad de audio estándar?

Sí, tiene una impedancia de 4 Ω y alta sensibilidad, por lo que es compatible con la mayoría de amplificadores y radios de coche. Asegúrese de que el amplificador pueda proporcionar suficiente potencia.

¿Dónde encontrar el manual de uso completo?

El manual completo está disponible para descargar gratuitamente en el sitio notice-facile.com para el modelo KM84LCW de KICKER. También puede ponerse en contacto con el soporte técnico al [phone].

MANUAL DE USUARIO KM84LCW KICKER

Manual del Propietario | Espanol

ALTAVOZ COAX KM

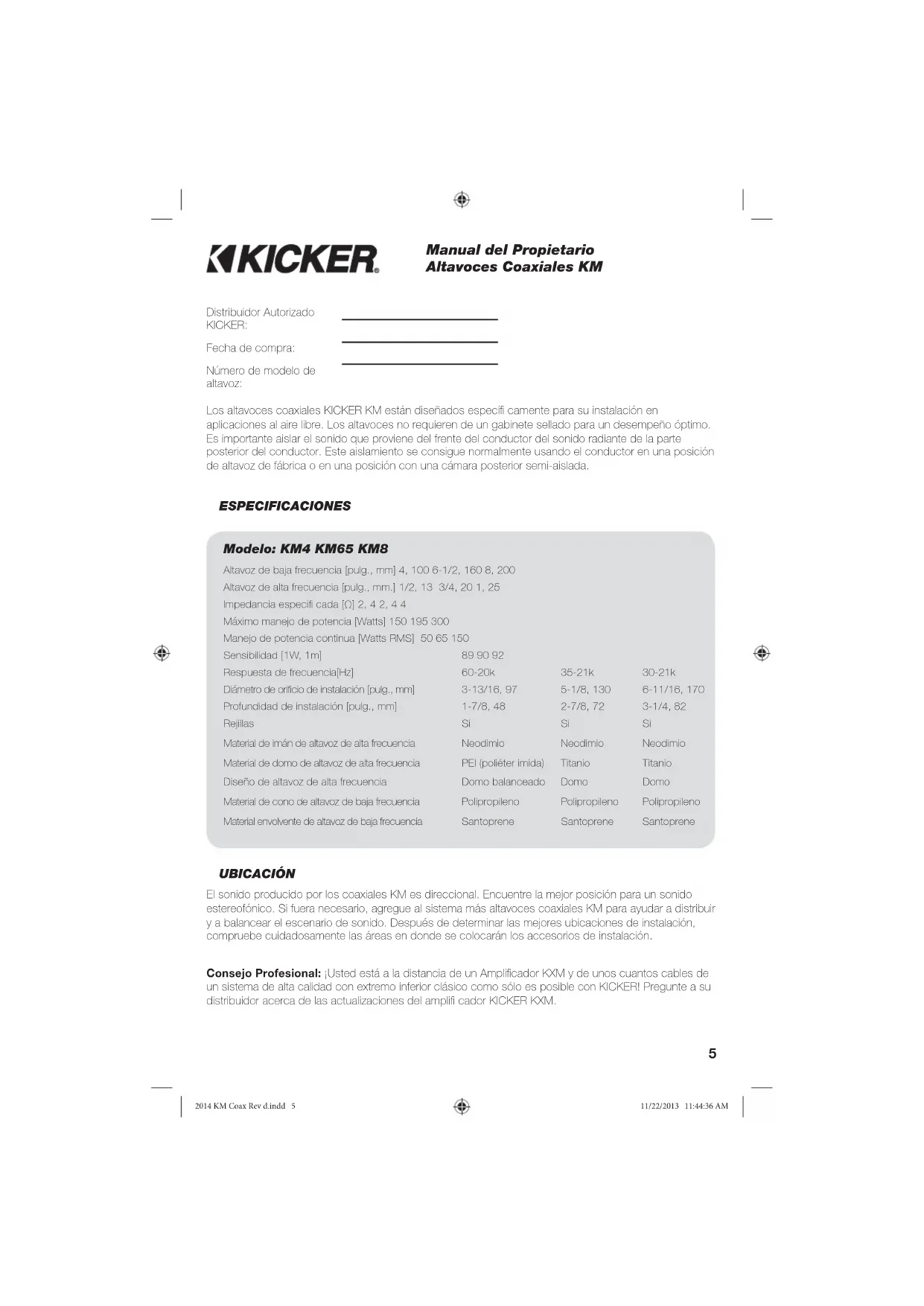

Manual del Propietario Altavoces Coaxiales KM

Los altavoces coaxiales KICKER KM estan disefiados especifi carmente para su instalacion en aplicaciones al aire libre. Los altavoces no requiren de un gabinete sellado para un despeño oplimo. Es importante aislar el sonido que proviene del frente del conductor del sonido radiente de la parte posterior del conductor. Este aislamento se consigue normalmente usingo el conductor en una posicfon de allavoz de fabrica o en una posicfon con una camera posterior semi-aislada.

ESPECIFICACIONES

Modelo: KM4 KM65 KM8

Altavoz de baja frequencia [pulg., mm] 4, 100 6-1/2, 160 8, 200

Atavoz de aita freqencia [pug., mm.] 1/2, 13 3/4, 201, 25

Impedancia especiada [2] 2,4 2,4 4

Maximo manejo de potencia [Watts] 150 195 300

Manejo de potencia continua [Watts RMS] 50-85-150

Respuesta de frequencia [Hz] 60 20k

Diameo de orificio de instalacion [culg, mm] 3-13/16,97

Profundidad de instalacion [puig., mm] 1-7/8, 46

Rejitas 8

Material de Imán de atavoz de alta frequencia Necdimio

Material de domo de alavoz de ata frecuencia PEI (poiter imida)

Diseno de alteavoz de aita frequencia Domo balanceado Domo

Material de conc de allavoz de beja frequencia Polipropierno

MaterialenvolvoIe altevoz de beja frequenla Santoprone Santoprone

30.21k

611/16,170

3-1/4,82

Si

Neoadmo

Titario

Domo

Polipropileno

Santoprene

UBICACION

El sonido producido por los coaxiales KM es direcional. Encuentre la mayor posicón para un sonido estereolónico. Si fuera necessario,-agregue alsystema mas allavoces coaxiales KM para aydar a distribuiy a balancoar el esconargo do sonido. Despuos do determinar las majoras ubicaciones de instalacion, compruebe cuidadosamente las areas en clonde se colocar an los accesos de instalacion.

Consejo Profesional: Justed está a distance de um Amplicador KXM y de uns quantos cables de un Sistema de ata calidad con extremo inferior clasico como solo es posible con KICKER! Pregunte a su distribuidor acerca de lasactualizaciones del amplificador KICKER KXM.

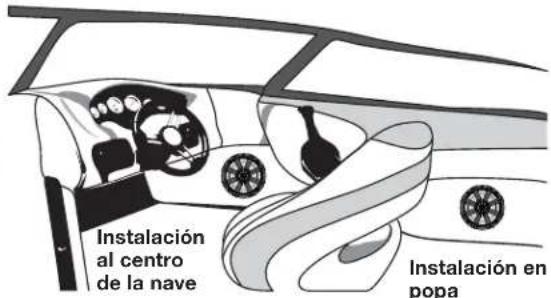

Instalacion en la proa

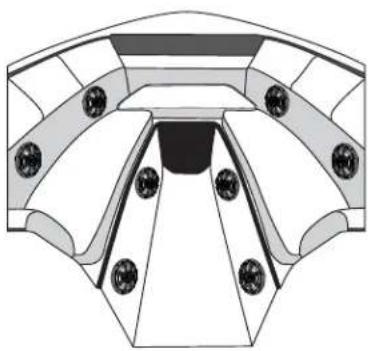

Posibles ubicaciones para la Instalacion del altavoz coaxial KM

INSTALACION

Instalacion: Cerciose que los tomllos de instalacion de acero inoxidable y los clips en U no perforen la unidad de combustible, el cabeado o interfier eran con qualquier parte mecancia en el lado inferior de la superfi de do instalacion. Haga un barroo piloto usingauna broca de 7/64" (2,5 mm) y colqueos los atavoces coaxales KM en el bote sujetando los tomllos de cuerda basta de acero inoxidable a la estructura del bote. Si sua aplicable, use los clips en U de acero inoxidable incuidos. Si los accesios inclados no son apicables para su instalacion,Debe usarse aguin oto medo para suetar los atavoces al bote con segundac.

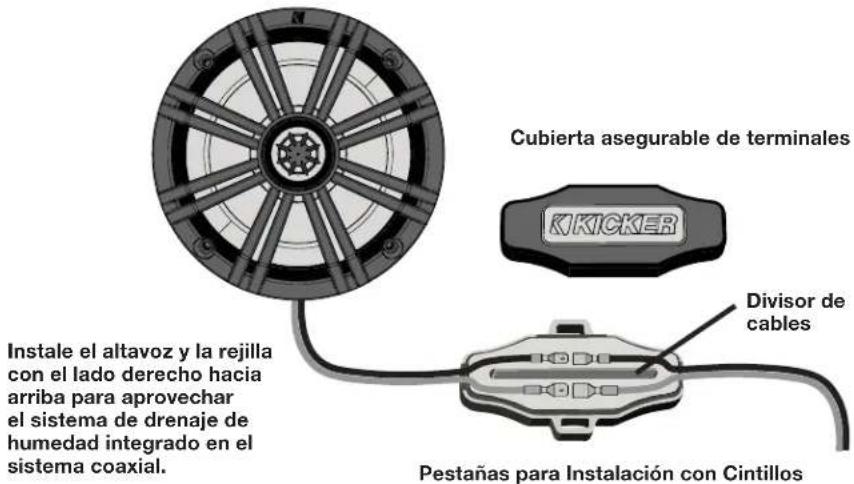

Cableado: Colque cuidadosamente el cable del alavoz en una ubicacion libre de agua y de componentes moviles del bote. Para referencia, el cable azul es positivo y el gris es negativo. La cubierta asegurable de terminales con junta resistente al agua es desmontable para instalacion del cableado;可以更好 a evaporar la corosion de los terminales y cortos electricos. Conocce el conductor macho onchapado en oro de desconexion rapioca en el extremo de los terminales del cable del alavoz de 18 pugadas (46 cm) que salon de la canastilla sellada del alavoz a los cables do su amplifi cador o undao do origo. Colque los cables connectados en el terminal asegurable, cerciorandose de que el divisor separe los conocimientos de descnexion rapioca azul y plata, y encaje la cubierta de terminales asegurable en su lugar. Conecte el other extreme del cable gueso a su amplifi cador ce acuero con su manuel de uso, instale la cubierta asegurable de terminales en una posiconl lore de agua utilizing los cintillos suministrados a工程技术 de las pestañas integrasas en la cubierta asegurable de terminales.

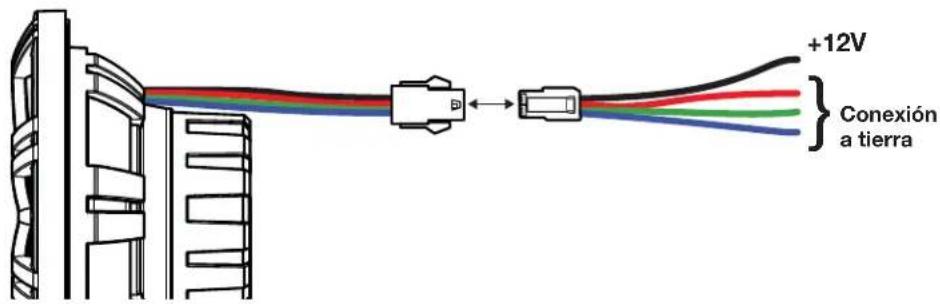

Cabledo de LED (KM654LCW/KM84LCW solamente): Al cablear la luminacion RGB, el terminal negro es +12V y la roja, verde y azul son de tierra. Existen siete colocores disponibles,dependiendo de su configuracion de cabrado. Para mas colocores, palrones y efectos speciales, KICKER recomienda el uso de un controlador de alumbrado KMLC (vendido por separado).

Combinaciones de Color: Empalme y combine los cables a Tierra para encontrar un color diferente.

Rojo Rojo

Verde Verde

Azul Azul

Rojo/Verde Verde Limón

Rojo/Azul Magenta

Azul/Verde Aguamarina

Rojo/Verde/Azul Azul-Blanco

Para preguntas especialicas o no contestadas, escribe a [e-mail] o flame at Servicio Tecnico al [phone].

Note: Los alavoces marinos KICKER cumplen o exceeden los estandares de la Industria para la numedad ambiental y corrosion y para la degradacion de materiales debido a exsposacion a los rayos UV. Todas las specificaciones y澄清 de desempno esan susjetas a cambo. Para la informacion mas actual, vishe www.kicker.com.

KICKER

Comun quoso cor su concorsionario o distribuidor KICKER Intemacional para obtenir inforacion sobre procedimentos espoclicos relationace con las nomas de garanta de su pala.

ADVERTENCA: Los excitaciones KICKER son capaces de producr niveles de sonido que pueda darar permanentemente el odo. Su el yo umen el systema hasta un nivel que produzca distorsion es mas daño para e oldo que escharan unsystema ir distorsion alismo volumen. El dolor es ahora una indicacion de que el sonido es muy fuerte y que pueda darar permonentamento el odo. So producido cuando controle y volumen.

La frase "comoustole para vivir la vida Lvin LoudTM a todo volumen" se refiere al entusiasm ocr a vida que la marca KICKER ce estereos de automovi representa y a la recomendacion a{nuestros clientes de que vivan lo mayor posble ("a todo volumen") en todo sentido. La linea de atavoces y amplificadores KICKER es la mayor del mercado de audio de automoviles y por lo tanto represente el "combustible" para vivir a todo volumen en el areal de estereos de automovil" de la vida de nuestros clientes Recorndamos a todos{nuestros clientes que obedece/can todas las reglas y regimientos locales sobre Bulk en cuando a los nivelos logotos y aplicados do audiclo fuora del vehiculo.
