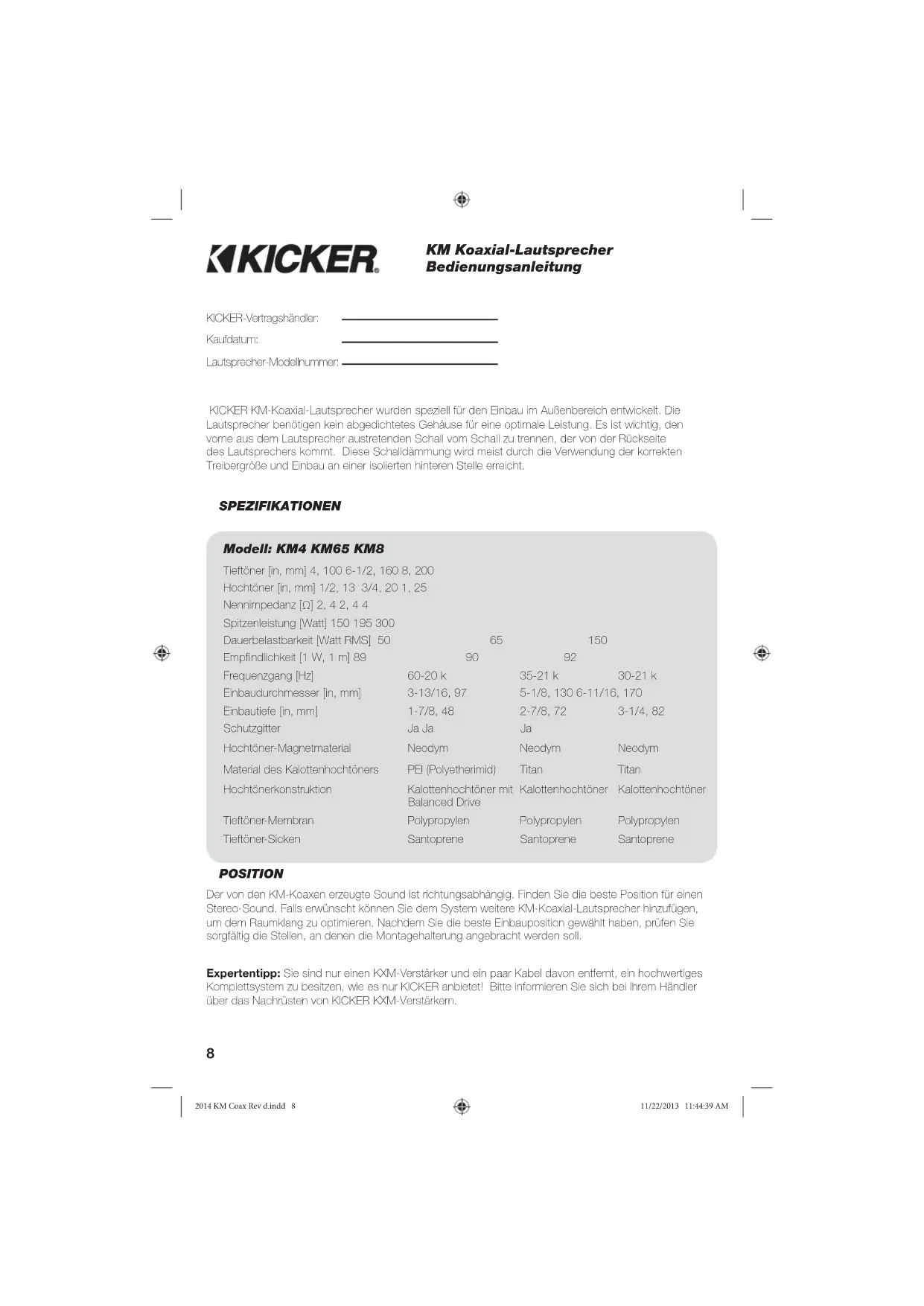

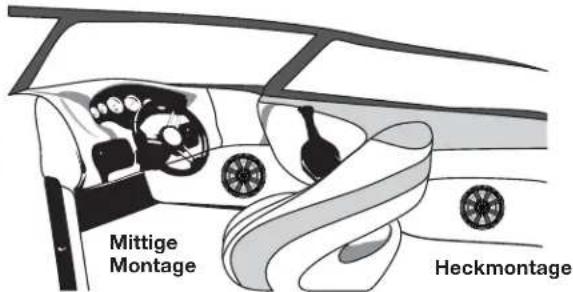

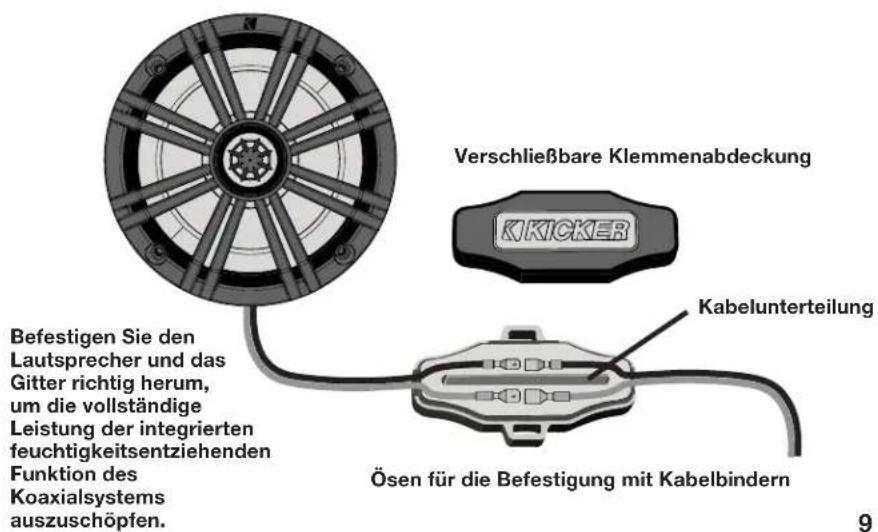

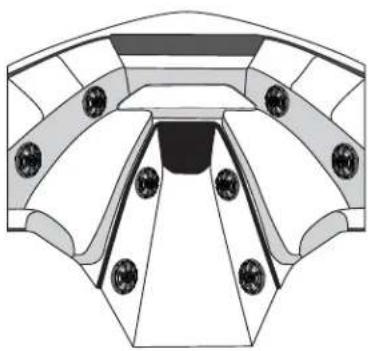

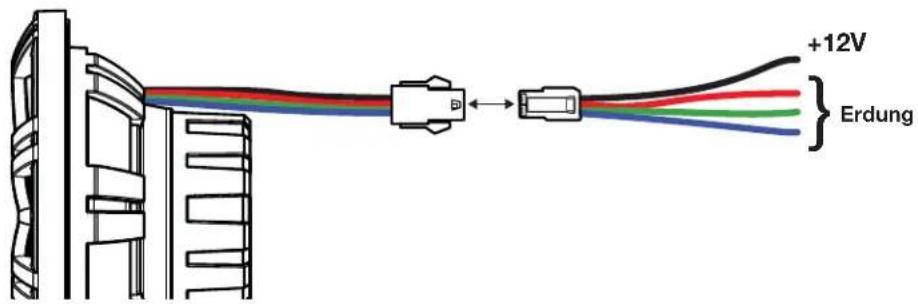

Conexión a tierra +12V 2014 KM Coax Rev d.indd 72014 KM Coax Rev d.indd 7 11/22/2013 11:44:39 AM11/22/2013 11:44:39 AM8 KICKER KM-Koaxial-Lautsprecher wurden speziell für den Einbau im Außenbereich entwickelt. Die Lautsprecher benötigen kein abgedichtetes Gehäuse für eine optimale Leistung. Es ist wichtig, den vorne aus dem Lautsprecher austretenden Schall vom Schall zu trennen, der von der Rückseite des Lautsprechers kommt. Diese Schalldämmung wird meist durch die Verwendung der korrekten Treibergröße und Einbau an einer isolierten hinteren Stelle erreicht. SPEZIFIKATIONEN KICKER-Vertragshändler: Kaufdatum: Lautsprecher-Modellnummer: POSITION Der von den KM-Koaxen erzeugte Sound ist richtungsabhängig. Finden Sie die beste Position für einen Stereo-Sound. Falls erwünscht können Sie dem System weitere KM-Koaxial-Lautsprecher hinzufügen, um dem Raumklang zu optimieren. Nachdem Sie die beste Einbauposition gewählt haben, prüfen Sie sorgfältig die Stellen, an denen die Montagehalterung angebracht werden soll. Modell: KM4 KM65 KM8 Tieftöner [in, mm] 4, 100 6-1/2, 160 8, 200 Hochtöner [in, mm] 1/2, 13 3/4, 20 1, 25 Nennimpedanz [Ω] 2, 4 2, 4 4 Spitzenleistung [Watt] 150 195 300 Dauerbelastbarkeit [Watt RMS] 50 65 150 Empfi ndlichkeit [1 W, 1 m] 89 90 92 Frequenzgang [Hz] 60-20 k 35-21 k 30-21 k Einbaudurchmesser [in, mm] 3-13/16, 97 5-1/8, 130 6-11/16, 170 Einbautiefe [in, mm] 1-7/8, 48 2-7/8, 72 3-1/4, 82 Schutzgitter Ja Ja Ja Hochtöner-Magnetmaterial Neodym Neodym Neodym Material des Kalottenhochtöners PEI (Polyetherimid) Titan Titan Hochtönerkonstruktion Kalottenhochtöner mit Balanced Drive Kalottenhochtöner Kalottenhochtöner Tieftöner-Membran Polypropylen Polypropylen Polypropylen Tieftöner-Sicken Santoprene Santoprene Santoprene KM Koaxial-Lautsprecher Bedienungsanleitung Expertentipp: Sie sind nur einen KXM-Verstärker und ein paar Kabel davon entfernt, ein hochwertiges Komplettsystem zu besitzen, wie es nur KICKER anbietet! Bitte informieren Sie sich bei Ihrem Händler über das Nachrüsten von KICKER KXM-Verstärkern. 2014 KM Coax Rev d.indd 82014 KM Coax Rev d.indd 8 11/22/2013 11:44:39 AM11/22/2013 11:44:39 AM9 Befestigen Sie den Lautsprecher und das Gitter richtig herum, um die vollständige Leistung der integrierten feuchtigkeitsentziehenden Funktion des Koaxialsystems auszuschöpfen. Ösen für die Befestigung mit Kabelbindern Verschließbare Klemmenabdeckung Kabelunterteilung Mögliche Einbaupositionen für KM-Koaxial-Lautsprecher Montage im Bug Mittige Montage Heckmontage INSTALLATION Montage: Vergewissern Sie sich, dass die Montageschrauben aus Edelstahl keine Treibstofftanks, Kabel oder mechanischen Teile an der Unterseite der Einbauoberfl äche punktieren oder stören. Bohren Sie die Löcher mit einem 2,5-mm-Bohraufsatz (7/64”) vor und befestigen Sie die KM-Koaxial-Lautsprecher mit den beiliegenden Edelstahl-Grobgewindeschrauben am Boot. Wenn zutreffend, verwenden Sie die beiliegenden Edelstahl “U-Type- Speed”-Klammern. Wenn die beiliegenden Befestigungselemente sich nicht für die von Ihnen gewünschte Installation eignen, muss eine andere Methode zur sicheren Befestigung des Systems am Boot verwendet werden. Verkabelung: Positionieren Sie die Verkabelung an einem Ort, der frei von stehendem Wasser und beweglichen Bauteilen des Boots ist. Das blaue Kabel ist positiv und das silberne Kabel ist negativ. Die verschließbare Klemmenabdeckung mit wasserbeständiger Dichtung kann für die Verkabelungsinstallation abgenommen werden. Dies trägt zum Schutz der Klemmen vor Korrosion und Kurzschlüssen bei. Verbinden Sie den vergoldeten männlichen Schnellsteckverbinder am Ende des 46 cm (18 Zoll) langen Lautsprecherkabels, das aus dem versiegelten Lautsprecherkorb kommt, mit den Kabeln Ihres Verstärkers bzw. der Quelle. Positionieren Sie die verbundenen Kabel in der verschließbaren Klemme, so dass die Unterteilung die Schnellsteckverbinder des blauen und silbernen Kabels trennt und rasten Sie die Klemmenabdeckung ein. Schließen Sie das andere Ende des starken Kabels an den Verstärker an. Nutzen Sie die Bedienungsanleitung des Verstärkers als Referenz. Befestigen Sie die verschließbare Klemmenabdeckung an einem Ort, der frei von stehendem Wasser ist. Benutzen Sie die beiliegenden Kabelbinder und führen Sie diese durch die integrierten Ösen der verschließbaren Klemmenabdeckung. 2014 KM Coax Rev d.indd 92014 KM Coax Rev d.indd 9 11/22/2013 11:44:39 AM11/22/2013 11:44:39 AM10 Hinweis: KICKER Marine-Lautsprecher entsprechen den bzw. übertreffen die Industriestandards für Luftfeuchtigkeit und Korrosion sowie Materialzersetzung aufgrund von UV-Belastung. Änderungen an Spezifi kationen und Leistungswerten vorbehalten. Bitte besuchen Sie unsere Website www.kicker.com, um aktuelle Informationen zu erhalten. Bei spezifi schen oder offenen Fragen senden Sie bitte eine E-mail an support@kicker.com oder kontaktieren Sie den technischen Support telefonisch unter (405) 624-8583. Farbkombinationen: Verbinden und kombinieren Sie die Masseleiter, um eine andere Farbe zu erhalten. Rot Rot Grün Grün Blau Blau Rot/Grün Lindgrün Rot/Blau Magenta Blau/Grün Aquamarin Rot/Grün/Blau Blau-Weiß LED-Verdrahtung (Ausschließlich bei KM654LCW/KM84LCW): Bei Verkablung der RGB-Beleuchtung gilt: Der schwarze Draht ist +12V und die roten, grünen und blauen Drähte sind Erdungsdrähte. Je nach Verdrahtungskonfi guration sind sieben Farben vorhanden. KICKER empfi ehlt die Verwendung der KMLC- Beleuchtungssteuereinheit (separat erhältlich), um weitere Farben, Muster und Spezialeffekte zu erhalten.
