MANUAL DE USUARIO DCP580 DEWALT

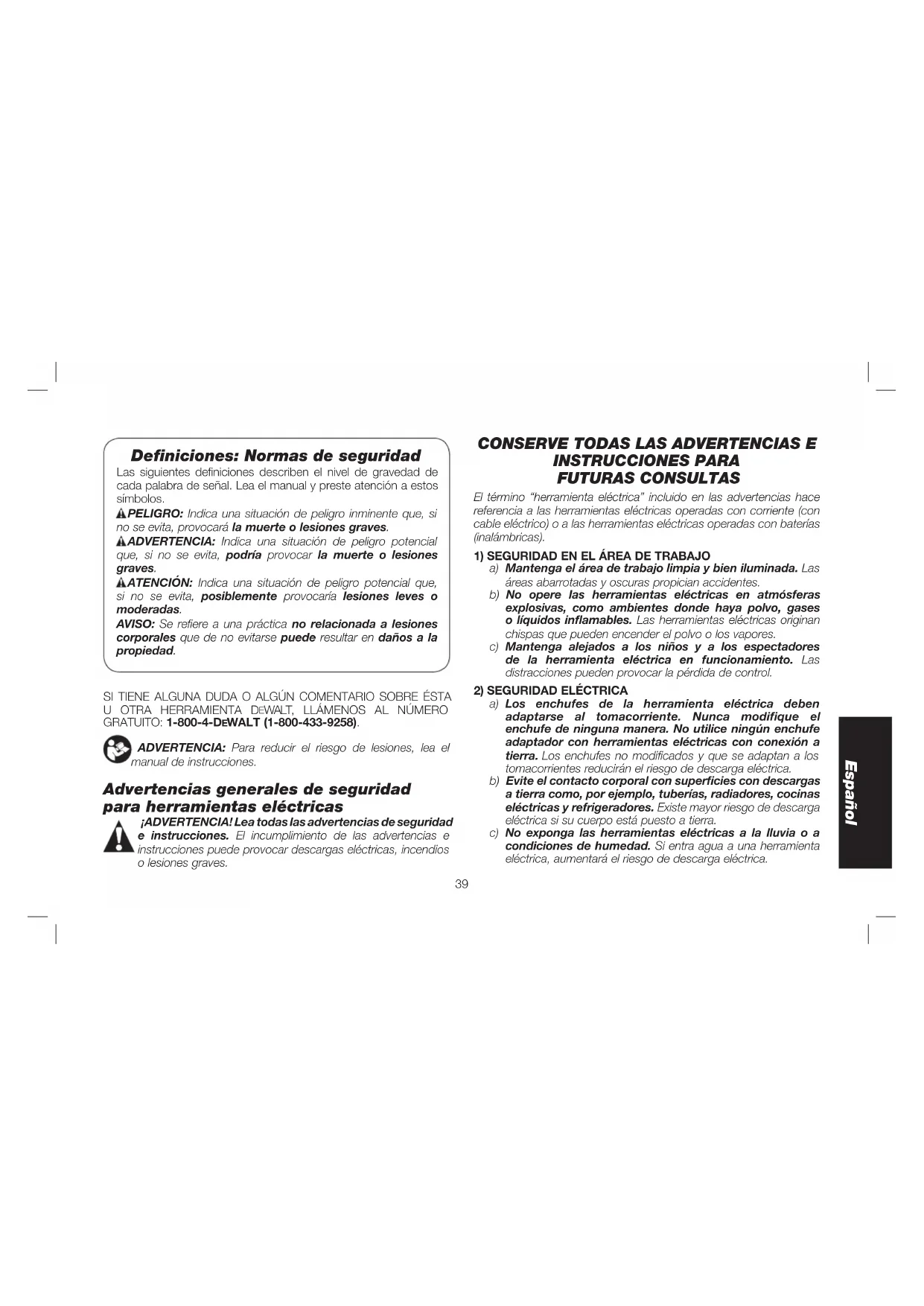

WALT) pour en obtenir le remplacement gratuit. Français 38Definiciones: Normas de seguridad Las siguientes definiciones describen el nivel de gravedad de cada palabra de señal. Lea el manual y preste atención a estos símbolos. PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves. ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesiones graves. ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves o moderadas. AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad. SI TIENE ALGUNA DUDA O ALGÚN COMENTARIO SOBRE ÉSTA

U OTRA HERRAMIENTA D

WALT (1-800-433-9258). ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual de instrucciones. Advertencias generales de seguridad para herramientas eléctricas ¡ADVERTENCIA! Lea todas las advertencias de seguridad e instrucciones. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURAS CONSULTAS El término “herramienta eléctrica” incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

1) SEGURIDAD EN EL ÁREA DE TRABAJO

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas y oscuras propician accidentes. b) No opere las herramientas eléctricas en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las herramientas eléctricas originan chispas que pueden encender el polvo o los vapores. c) Mantenga alejados a los niños y a los espectadores de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar la pérdida de control.

2) SEGURIDAD ELÉCTRICA

a) Los enchufes de la herramienta eléctrica deben adaptarse al tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados y que se adaptan a los tomacorrientes reducirán el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies con descargas a tierra como, por ejemplo, tuberías, radiadores, cocinas eléctricas y refrigeradores. Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto a tierra. c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si entra agua a una herramienta eléctrica, aumentará el riesgo de descarga eléctrica. Español 39d) No maltrate el cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes filosos y las piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descarga eléctrica. f) Si el uso de una herramienta eléctrica en un lugar húmedo es imposible de evitar, utilice un suministro protegido con un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI reduce el riesgo de descargas eléctricas.

3) SEGURIDAD PERSONAL

a) Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personales graves. b) Utilice equipos de protección personal. Siempre utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección, como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesiones personales. c) Evite el encendido por accidente. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciar accidentes. d) Retire la clavija de ajuste o la llave de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que quede conectada a una pieza giratoria de la herramienta eléctrica puede provocar lesiones personales. e) No se estire. Conserve el equilibrio y párese adecuadamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. f) Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento. g) Si se suministran dispositivos para la conexión de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con el polvo.

4) USO Y MANTENIMIENTO DE LA HERRAMIENTA

ELÉCTRICA a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para el trabajo que realizará. Si se la utiliza a la velocidad para la que fue diseñada, la herramienta eléctrica correcta permite trabajar mejor y de manera más segura. b) No utilice la herramienta eléctrica si no puede encenderla o apagarla con el interruptor. Toda herramienta eléctrica que no pueda ser controlada mediante el interruptor es peligrosa y debe repararse. Español 40c) Desconecte el enchufe de la fuente de energía o el paquete de baterías de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar la herramienta eléctrica. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en forma accidental. d) Guarde la herramienta eléctrica que no esté en uso fuera del alcance de los niños y no permita que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta. Las herramientas eléctricas son peligrosas si son operadas por usuarios no capacitados. e) Realice el mantenimiento de las herramientas eléctricas. Revise que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otra situación que pueda afectar el funcionamiento de la herramienta eléctrica. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimiento adecuado. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con mantenimiento adecuado y con los bordes de corte afilados son menos propensas a trabarse y son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que debe realizarse. El uso de la herramienta eléctrica para operaciones diferentes de aquéllas para las que fue diseñada podría originar una situación peligrosa.

5) USO Y MANTENIMIENTO DE LA HERRAMIENTA CON

BATERÍAS a) Recargue solamente con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de paquete de baterías puede originar riesgo de incendio si se utiliza con otro paquete de baterías. b) Utilice herramientas eléctricas sólo con paquetes de baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede producir riesgo de incendio y lesiones. c) Cuando no utilice el paquete de baterías, manténgalo lejos de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan realizar una conexión desde un terminal al otro. Los cortocircuitos en los terminales de la batería pueden provocar quemaduras o incendio. d) En condiciones abusivas, el líquido puede ser expulsado de la batería. Evite su contacto. Si entra en contacto accidentalmente, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención médica. El líquido expulsado de la batería puede provocar irritación o quemaduras.

a) Solicite a una persona calificada en reparaciones que realice el mantenimiento de su herramienta eléctrica y que sólo utilice piezas de repuesto idénticas. Esto garantizará la seguridad de la herramienta eléctrica. Instrucciones de seguridad adicionales para cepilladoras

• Espere a que la cuchilla se detenga antes de soltar la herramienta. Una cuchilla expuesta que esté girando puede Español 41encajarse en la superficie y provocar una posible pérdida de control y lesión grave.

• Sujete la herramienta eléctrica solamente por superficies de agarre aisladas, porque la cuchilla puede entrar en contacto con instalaciones eléctricas ocultas. El cortar un cable bajo tensión puede transmitir corriente a las partes metálicas expuestas de la herramienta y producir una descarga eléctrica en el operador.

• Use abrazaderas u otra forma práctica de asegurar y apoyar la pieza de trabajo a una plataforma estable. El sujetar la pieza de trabajo con la mano o contra su cuerpo no proporciona estabilidad y puede causar una pérdida de control.

• Asegúrese de que el interruptor esté en posición de apagado antes de instalar la batería.

• Asegúrese de APAGAR inmediatamente si la herramienta está atascada en la pieza de trabajo.

• Asegúrese de que la herramienta esté fijada para la profundidad correcta antes de ENCENDER el interruptor.

• Tenga cuidado al realizar las labores de mantenimiento. Siga las instrucciones para lubricar y cambiar los accesorios.

• Asegúrese de que las hojas se monten según se describe en el manual de instrucciones y compruebe que todos los tornillos estén apretados firmemente antes de instalar la batería.

• Mantenga las rejillas de ventilación libres de obstrucción para un enfriamiento adecuado del motor.

• NO coloque la herramienta sobre la base cuando las hojas estén expuestas. Así se pueden romper las hojas.

• Mantenga el conducto de descarga lateral sin obstrucciones en todo momento.

• Nunca ponga la mano debajo de la herramienta por ningún motivo a no ser que esté apagada y la BATERÍA ESTÉ QUITADA. LAS HOJAS ESTÁN EXPUESTAS Y SON EXTREMADAMENTE AFILADAS.

• Use esta herramienta para trabajar con madera y productos de madera solamente.

• Asegúrese siempre de que la superficie de trabajo no tenga clavos ni otros objetos extraños.

• Opere siempre la cepilladora con las dos manos. No opere nunca sin sujetar firmemente el mango delantero.

• Las hojas de la cepilladora son extremadamente afiladas. Manéjelas con mucho cuidado.

• Limpie su herramienta periódicamente, especialmente después de realizar trabajos pesados.

• Los orificios de ventilación suelen cubrir piezas en movimiento, por lo que también se deben evitar. Las piezas en movimiento pueden atrapar prendas de vestir sueltas, joyas o el cabello largo. ADVERTENCIA: Use SIEMPRE lentes de seguridad. Los anteojos de diario NO SON lentes de seguridad. Utilice además una cubrebocas o mascarilla antipolvo si la operación de corte genera demasiado polvo. SIEMPRE LLEVE EQUIPO DE SEGURIDAD CERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA. ADVERTENCIA: Algunas partículas de polvo generadas al lijar, serrar, esmerilar y taladrar con herramientas eléctricas, así como al realizar otras actividades de construcción, contienen químicos que el Estado de California sabe que pueden producir cáncer, defectos congénitos u otras afecciones reproductivas. Ejemplos de estos químicos son:

• plomo de algunas pinturas en base a plomo, Español 42• polvo de sílice proveniente de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo provenientes de madera tratada químicamente. Su riesgo de exposición a estos químicos varía, dependiendo de la frecuencia con la cual realiza usted este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en una zona bien ventilada y llevando equipos de seguridad aprobados, como mascarillas antipolvo especialmente diseñadas para filtrar partículas microscópicas.

• Evite el contacto prolongado con polvo generado por el lijado, aserrado, pulido, taladrado y otras actividades de construcción. Vista ropas protectoras y lave las áreas de la piel expuestas con agua y jabón. Si permite que el polvo se introduzca en la boca u ojos o quede sobre la piel, puede favorecer la absorción de productos químicos peligrosos. ADVERTENCIA: La utilización de esta herramienta puede generar polvo o dispersarlo, lo que podría causar daños graves y permanentes al sistema respiratorio, así como otras lesiones. Siempre use protección respiratoria aprobada por NIOSH (Instituto Nacional de Seguridad y Salud en el Trabajo) u OSHA (Administración de Seguridad y Salud en el Trabajo) apropiada para la exposición al polvo. Dirija las partículas en dirección contraria a la cara y el cuerpo. ADVERTENCIA: Siempre lleve la debida protección auditiva personal en conformidad con ANSI S12.6 (S3.19) durante el uso de esta herramienta. Bajo algunas condiciones y duraciones de uso, el ruido producido por este producto puede contribuir a la pérdida auditiva. ATENCIÓN: Cuando no esté en uso, guarde la herramienta apoyada en un costado sobre una superficie estable, donde no interrumpa el paso o provoque una caída. Algunas herramientas con paquetes de baterías de gran tamaño pueden colocarse paradas sobre el paquete de baterías, pero pueden caerse fácilmente.

• La etiqueta de su herramienta puede incluir los siguientes símbolos. A continuación se indican los símbolos y sus definiciones: V ...................voltios A ..................... amperios Hz .................hertz W .................... vatios min ...............minutos o AC ......... corriente o DC ....corriente directa ....................... alterna .................Construcción de o AC/DC ... corriente .....................Clase I (tierra) alterna ................. Construcción de ....................... o directa .....................Clase II n...................... velocidad (doble aislamiento) ....................... nominal …/min ..........por minuto

o ................... velocidad sin IPM ..............impactos por ....................... carga .....................minuto .................... terminal de sfpm .............pies de superficie ....................... conexión a .....................por minuto ....................... tierra RPM .............revoluciones .................... símbolo de .....................por minuto ....................... advertencia BPM .............golpes por minuto ...................... de seguridad SPM .............pasadas por ................... radiación visible .....................minuto Instrucciones de seguridad importantes para todas las unidades de batería Cuando solicite unidades de batería de repuesto, no olvide indicar el número de catálogo y el voltaje. Consulte la tabla al final de este Español 43manual para ver la compatibilidad entre cargadores y unidades de batería. La unidad de batería no viene completamente cargada de fábrica. Antes de usar la unidad de batería y el cargador, lea las siguientes instrucciones de seguridad. Luego, siga los procedimientos de carga indicados.

LEA TODAS LAS INSTRUCCIONES

• No cargue o use la unidad de batería en atmósferas explosivas, como en presencia de líquidos, gases o polvos inflamables. Puede que al insertar o sacar la unidad de batería del cargador se inflamen el polvo o los gases.

• NUNCA fuerce la unidad de batería para que entre en el cargador. NO modifique la unidad de batería en ninguna forma para que entre en un cargador no compatible, pues puede producir una ruptura en la unidad de batería y causar lesiones corporales graves. Consulte la tabla al final de este manual para ver la compatibilidad entre baterías y cargadores.

• Cargue las unidades de batería sólo en los cargadores designados por DeWALT

• NO salpique con ni sumerja en agua u otros líquidos.

• No guarde ni use la herramienta y unidad de batería en lugares donde la temperatura pueda alcanzar o superar los 40°C (104 °F), tales como cobertizos o construcciones de metal durante el verano). Almacene las unidades de batería en lugares frescos y secos para maximizar su vida útil. NOTA: No almacene las unidades de batería en la herramienta con el interruptor de gatillo en posición encendida fija. Nunca use cinta adhesiva para mantener el interruptor de gatillo en posición ENCENDIDA. ADVERTENCIA: Peligro de incendio. Nunca intente abrir la unidad de batería por ningún motivo. Si la caja exterior de la unidad de batería se triza o daña, no la introduzca en el cargador. No triture, deje caer o dañe la unidad de batería. No use una unidad de batería o un cargador que haya sido golpeado, dejado caer, atropellado o dañado en cualquier forma (por ejemplo, perforado por un clavo, golpeado con un martillo, pisado). Lleve sus unidades de batería dañadas al centro de servicio para que sean recicladas. ADVERTENCIA: Peligro de incendio. No guarde ni transporte la unidad de batería de manera que objetos metálicos puedan hacer contacto con los terminales expuestos de la batería. Por ejemplo, no ponga la unidad de batería en delantales, bolsillos, cajas de herramientas, estuches de productos, cajones, etc., junto con clavos, tornillos, llaves, etc., sueltos. El transporte de baterías puede causar incendios si sus terminales inadvertidamente entran en contacto con materiales conductores como llaves, monedas, herramientas de mano y otros por el estilo. El Reglamento sobre Materiales Peligrosos (HMR) del Ministerio de Transporte de los Estados Unidos actualmente prohíbe el transporte de baterías en el comercio o en aviones (por ejemplo, embaladas en maletas y maletines de mano) A NO SER que estén debidamente protegidas para prevenir cortocircuitos. Por lo tanto, cuando transporte unidades de batería individuales, asegúrese de que sus terminales estén protegidos y debidamente aislados de materiales que pudieran entrar en contacto con ellos y causar un cortocircuito.

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA

BATERÍAS DE IONES DE LITIO (Li-Ion)

• No incinere la unidad de batería, aunque esté completamente dañada o descargada. La unidad de batería puede explotar si se quema. Cuando se queman unidades de batería de iones de litio, se producen gases y materiales tóxicos.

• Si el contenido de la batería entra en contacto con la piel, lave el área de inmediato con agua y un jabón suave. Si el líquido de la batería entra en contacto con sus ojos, enjuáguelos con agua y los ojos abiertos por 15 minutos o hasta que cese la irritación. Si se requiere de asistencia médica, el electrolito de la Español 44batería está compuesto por una mezcla de carbonatos orgánicos líquidos y sales de litio.

• El contenido de los elementos abiertos de la batería puede causar irritación en el tracto respiratorio. Salga al aire fresco. Si los síntomas persisten, busque asistencia médica. ADVERTENCIA: Peligro de quemaduras. El líquido de la batería puede ser inflamable si se expone a chispas o llamas. El sello RBRC

(Rechargeable Battery Recycling Corporation) en las baterías (ounidades de batería) de níquel cadmio, níquel e hidruro metálico o de iones de litio indica que el costo de reciclaje de estas baterías (o unidades de batería) al llegar al final de su vida de servicio ya ha sido pagado por D

WALT. En algunas áreas, es ilegal depositar baterías de níquel cadmio, níquel e hidruro metálico o de iones de litio gastadas en la basura o la corriente de residuos sólidos urbanos; el programa Call 2 Recycle

proporciona una alternativa ecológica. Call 2 Recycle, Inc., en cooperación con D

WALT y otros usuarios de baterías, han establecido programas en los Estados Unidos y Canadá para facilitar la recolección de baterías de níquel cadmio, níquel e hidruro metálico o de iones de litio gastadas. Al llevar sus baterías de níquel cadmio, níquel e hidruro metálico y de iones de litio gastadas a un centro de servicio autorizado por D

WALT o al minorista local para que sean recicladas, ayuda a proteger el medio ambiente y a conservar recursos naturales. También puede comunicarse con el centro de reciclaje de su localidad para mayor información sobre dónde llevar sus baterías gastadas. RBRC

una marca comercial registrada de Call 2 Recycle, Inc. Instrucciones importantes de seguridad para todos los cargadores de baterías GUARDE ESTAS INSTRUCCIONES: Este manual contiene instrucciones de seguridad y operación importantes para los cargadores de baterías.

• Antes de usar el cargador, lea todas las instrucciones y advertencias que se encuentren en el cargador, la unidad de batería y el producto que usa la unidad de batería. ADVERTENCIA: Peligro de descarga eléctrica. No permita que ningún líquido se introduzca en el cargador. Puede producir descargas eléctricas. ATENCIÓN: Peligro de quemaduras. Para reducir el riesgo de lesiones, sólo cargue unidades de batería recargables marca

WALT. Otros tipos de batería podrían sobrecalentarse y reventar lo que podría resultar en lesiones corporales y daños a su propiedad. AVISO: Bajo ciertas condiciones, cuando el cargador está enchufado a una toma de corriente, el cargador puede hacer cortocircuito si entra en contacto con algún material ajeno. Los materiales ajenos de naturaleza conductora, como el polvo de esmerilado, las placas de metal, la lana de acero, el papel de aluminio y otros, o cualquier acumulación de partículas metálicas deberían mantenerse alejados de las cavidades del cargador. Desenchufe siempre el cargador cuando no haya una unidad de batería en su cavidad. Desenchufe el cargador antes de intentar limpiarlo.

• NO intente cargar la unidad de batería con otros cargadores que no sean los descritos en este manual. El cargador y la unidad de batería fueron específicamente diseñados para trabajar en conjunto.

• Estos cargadores no fueron diseñados para ser utilizados para más que cargar las baterías recargables D

WALT. Cualquier otro uso puede producir riesgo de incendios, descargas eléctricas o electrocución. Español 45• No exponga el cargador a la lluvia o a la nieve.

• Tire del enchufe y no del cable cuando desconecte el cargador. De esta forma se reduce el riesgo de daño al enchufe y cable.

• Asegúrese de que el cable no sea ubicado de manera que podría ser pisado, causar que alguien tropiece con él o ser expuesto a otro tipo de daños y desgastes.

• No use un alargador a menos que sea absolutamente necesario. El uso de un alargador incorrecto podría producir riesgo de incendios, descargas eléctricas o electrocución.

• Cuando opere un cargador al exterior, hágalo siempre en un lugar seco y use un alargador apropiado para uso al exterior. El uso de un alargador apropiado para uso al exterior reduce el riesgo de descarga eléctrica.

• Los hilos del alargador deben ser de un calibre apropiado (AWG o American Wire Gauge) para su seguridad. Mientras menor sea el calibre del hilo, mayor la capacidad del cable. Es decir, un hilo calibre 16 tiene mayor capacidad que uno de

18. Un cable de un calibre insuficiente causará una caída en la

tensión de la línea dando por resultado una pérdida de energía y sobrecalentamiento. Cuando se utilice más de un alargador para completar el largo total, asegúrese que los hilos de cada alargador tengan el calibre mínimo. La tabla siguiente muestra el tamaño correcto a utilizar, dependiendo de la longitud del cable y del amperaje nominal de la placa de identificación. Si tiene dudas sobre cuál calibre usar, use un calibre mayor. Cuanto menor sea el número del calibre, más resistente será el cable. Calibre mínimo para cables de alimentación Amperaje Voltios Largo total del cordón en metros (pies) 120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150) 240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300) Más

• No coloque ningún objeto encima del cargador ni coloque a este sobre una superficie blanda que pudiera bloquear las ranuras de ventilación y resultar en un calor interno excesivo. Coloque el cargador en un lugar alejado de cualquier fuente de calor. El cargador se ventila a través de las ranuras que se encuentran en la parte superior e inferior de la caja protectora.

• No opere el cargador si su cable o enchufe están dañados.

• No opere el cargador si ha recibido un golpe agudo, si se ha caído o si ha sido dañado de alguna otra forma. Llévelo a un centro de servicio autorizado.

• No desarme el cargador; llévelo a un centro de servicio autorizado cuando deba ser reparado. Si es reensamblado incorrectamente, puede causar descargas eléctricas, electrocución o incendios.

• Desenchufe el cargador antes de intentar limpiarlo. Esto reducirá el riesgo de descargas eléctricas. El retirar el paquete de baterías no reducirá este riesgo. Español 46• NUNCA intente conectar 2 cargadores entre sí.

• El cargador está diseñado para operar con una corriente eléctrica estándar residencial de 120 V. No intente usarlo con ningún otro voltaje. Esto no aplica al cargador vehicular. Cargadores Su herramienta utiliza un cargador D

WALT. Asegúrese de leer todas las instrucciones de seguridad antes de utilizar su cargador. Consulte el gráfico al final del manual para conocer la compatibilidad entre los cargadores y los paquetes de baterías. Procedimiento de carga (Fig. 1)

1. Enchufe el cargador en una

toma de corriente apropiada antes de insertar la unidad de batería.

2. Inserte la unidad de batería

(K) en el cargador, como se muestra en la Figura 1, comprobando que quede bien colocado dentro del mismo. La luz roja (de carga) parpadeará continuamente para indicar que se ha iniciado el proceso de carga.

3. La luz roja se quedará ENCENDIDA continuamente cuando

se haya completado el proceso de carga. La unidad estará entonces completamente cargad y podrá ser utilizado de inmediato o dejarse en el cargador. Operación de la luz indicadora

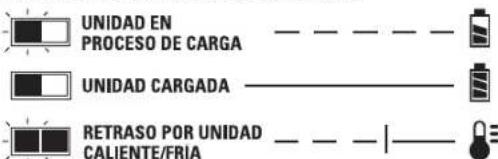

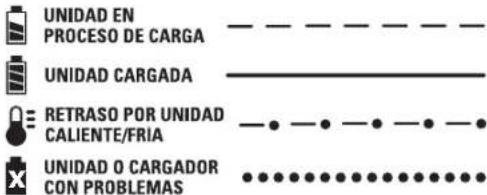

Indicadores de carga Este cargador ha sido diseñado para detectar ciertos problemas que pudieran surgir. Estos problemas se indican mediante una luz roja intermitente rápida. Si esto ocurre, vuelva a colocar la unidad de batería en el cargador. Si el problema persiste, pruebe con otra unidad de batería para determinar si el cargador está funcionando debidamente. Si la segunda unidad de batería carga correctamente, significa que la primera está fallada y debería ser llevada a un centro de servicio u otro lugar de colección para su reciclaje. Si la segunda unidad de batería hace que el cargador indique el mismo problema que la primera, lleve el cargador y la unidad de batería a un centro de servicio autorizado para su examinación. FIG. 1

Estos cargadores tienen una función de retardo por batería caliente/ fría. Cuando el cargador detecta una batería que está demasiado caliente o demasiado fría, automáticamente comienza un retardo y suspende la carga. La luz roja parpadeará a intervalos largos, luego cortos cuando esté en modo de retardo por batería caliente/fría. Una vez que la batería ha alcanzado una temperatura óptima, el cargador automáticamente reanuda el procedimiento de carga. Esta función garantiza la máxima duración de la batería.

DCB107, DCB112, DCB113, DCB115

Estos cargadores tienen una función de retardo por batería caliente/ fría. Cuando el cargador detecta una batería que está demasiado caliente o demasiado fría, automáticamente comienza un retardo y suspende la carga. La luz roja continuará parpadeando, pero la luz indicadora amarilla estará iluminada durante esta suspensión. Una vez que la batería ha alcanzado una temperatura óptima, la luz amarilla se apagará y el cargador automáticamente reanudará el procedimiento de carga. Esta función garantiza la máxima duración de la batería. PERMANENCIA DE LA UNIDAD DE BATERÍA EN EL CARGADOR El cargador y la unidad de batería pueden dejarse conectados con la luz del cargador indicando que la unidad está cargada. UNIDADES DE BATERÍA DESGASTADAS: Las baterías desgastadas seguirán funcionando pero no debe esperarse que tengan capacidad para la misma cantidad de trabajo. UNIDADES DE BATERÍA DEFECTUOSAS:

DCB101, DCB102, DCB103

Estos cargadores no cargarán un paquete de baterías defectuoso. El cargador indicará que la unidad de batería es defectuosa al no iluminarse o al indicar que existe un problema con la unidad o el cargador. NOTA: Esto también puede significar que hay un problema con el cargador.

DCB107, DCB112, DCB113, DCB115

Estos cargadores no cargarán un paquete de baterías defectuoso. El cargador indicará que la unidad de batería es defectuosa al no iluminarse. NOTA: Esto también puede significar que hay un problema con el cargador. Montaje en la pared

DCB107, DCB112, DCB113, DCB115

Estos cargadores están diseñados para montarse en la pared o colocarse en posición vertical sobre una mesa o superficie de trabajo. Si se monta en la pared, ubicar el cargador al alcance de una toma de corriente. Montar el cargador firmemente utilizando tornillos para muro seco de un mínimo de 25,4 mm (1") de largo, atornillados en madera hasta una profundidad óptima dejando el tornillo expuesto aproximadamente 5,5mm(7/32"). Notas importantes sobre la carga

1. Se puede obtener una mayor duración y un mejor rendimiento

si la unidad de batería se carga a una temperatura ambiente de 18 – 24 °C (65 – 75 °F). NO cargue la unidad de batería a una temperatura ambiental inferior a +4,5 °C (+40 °F) o superior a +40°C (+104 °F). Esto es importante y evitará causar daños graves a la batería. Español

482. Puede que el cargador y la unidad de batería se calienten

ligeramente durante el proceso de carga. Esto es normal y no representa ningún problema. Para facilitar el enfriamiento de la unidad de batería después del uso, evite colocar el cargador o la unidad de batería en un lugar cálido, como un cobertizo metálico o un remolque sin aislamiento térmico.

3. Una unidad de batería fría se demora el doble del tiempo en

cargarse que una unidad de batería caliente. La unidad de batería se cargará a ese ritmo más lento durante todo el ciclo de carga y no volverá a cargarse a la velocidad de carga máxima aún cuando la unidad de batería se caliente.

4. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando una lámpara u otro aparato; b. Revise que la toma de corriente no esté conectada a un interruptor de luz que corte la corriente cuando se corte la luz; c. Mueva el cargador y la unidad de batería a un lugar donde la temperatura ambiental sea aproximadamente 18 – 24 °C (65 – 75 °F); d. Si el problema de carga continúa, lleve la herramienta, unidad de batería y el cargador a su centro de servicio local.

5. La unidad de batería debería ser recargada cuando no sea

capaz de producir suficiente potencia para trabajos que eran fácilmente realizados antes. NO CONTINÚE usándola bajo estas circunstancias. Siga el procedimiento de carga. También puede cargar una unidad de batería que haya sido usada parcialmente cuando lo desee, sin dañarla.

6. Los materiales ajenos conductores por naturaleza, tales como,

pero sin limitarse a, el polvo del esmerilado, las virutas metálicas, la lana de acero, el papel de aluminio o cualquier acumulación de partículas metálicas deberían mantenerse alejados de las cavidades del cargador. Desenchufe siempre el cargador de la toma de corriente cuando no haya una unidad de batería en su cavidad. Desenchufe el cargador antes de intentar limpiarlo.

7. No congele ni sumerja el cargador en agua o cualquier otro

líquido. ADVERTENCIA: Peligro de descarga eléctrica. No permita que ningún líquido se introduzca en el cargador. Puede producir descargas eléctricas. ADVERTENCIA: Peligro de quemaduras. No sumerja la unidad de batería en líquido de ningún tipo ni permita que se introduzca ningún tipo de líquido a la unidad de batería. Nunca intente abrir la unidad de batería por ningún motivo. Si la caja plástica de la unidad de batería se triza o rompe, llévela a un centro de servicio para su reciclaje Recomendaciones de almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco y seco,

lejos de la luz solar directa y del exceso de calor o frío.

2. Para resultados óptimos durante tiempos prolongados de

almacenamiento, se recomienda almacenar la unidad de batería completamente cargada en un lugar fresco y seco fuera del cargador. NOTA: Las unidades de batería no deberían almacenarse completamente descargadas. La unidad de batería deberá recargarse antes de ser usada.

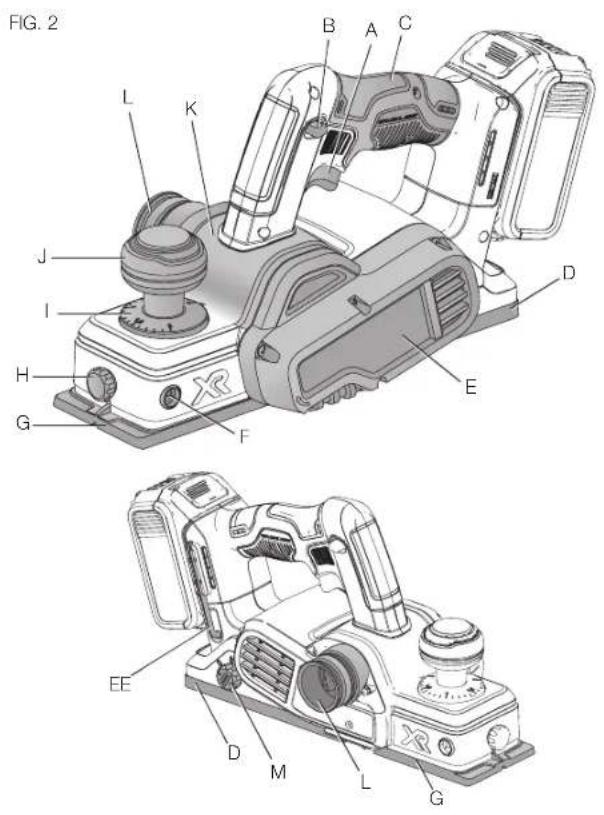

Español 49COMPONENTES (FIG. 2) ADVERTENCIA: Nunca modifique la herramienta eléctrica, ni tampoco ninguna de sus piezas. Podría producir lesiones corporales. A. Interruptor de gatillo I. Graduación de la altura B. Botón de bloqueo del cepillado C. Agarradera principal J Perilla de ajuste de la altura del D. Zapata trasera cepillado/agarradera frontal E. Cubierta de la banda K. Tolva de descarga de astillas del impulsor L. Adaptador para polvo F. Orificio para cerco de rebajo M. Botón de almacenamiento de G. Zapata frontal la hoja H. Perilla de apriete del cerco de rebajo USO DEBIDO Esta cepilladora está diseñada para aplicaciones de cepillado profesional de madera y productos de madera. NO utilice la herramienta en condiciones de humedad o en presencia de líquidos o gases inflamables. Esta cepilladora es una herramienta eléctrica profesional. NO permita que los niños toquen la herramienta. Si el operador no tiene experiencia operando esta herramienta, su uso deberá ser supervisado. FUNCIONAMIENTO ADVERTENCIA: Para reducir el riesgo de lesiones graves, apague la herramienta y quite el paquete de baterías antes de realizar ajustes o quitar/instalar aditamentos o accesorios. Un arranque accidental puede ocasionar lesiones. FIG. 2

Español 50Instalación y extracción del paquete de baterías (Fig. 3)

FIG. 3 NOTA: Para obtener mejores resultados, asegúrese de que el paquete de baterías esté totalmente cargado. Para instalar el paquete de baterías (N) en el mango de la herramienta, alinee el paquete de baterías con los rieles dentro del mango de la herramienta y deslícelo hacia el interior del mango hasta que el paquete quede asentado con firmeza en la herramienta. Asegúrese de que no se desenganche. Para extraer el paquete de baterías de la herramienta, presione el botón de liberación (O) y tire con firmeza del paquete hacia afuera del mango de la herramienta. Insértelo en el cargador, como se describe en la sección de Cargador de este manual. Presione el gatillo de la herramienta por tres segundos para disipar la leve carga eléctrica que aún pueda existir en la herramienta. La luz de trabajo puede encenderse por un momento. PAQUETES DE BATERÍAS CON MEDIDOR DE CARGA (FIG. 4) Algunos paquetes de baterías D

WALT incluyen un medidor de carga, el cual consiste en tres luces LED verdes que indican el nivel de carga remanente en el paquete de baterías. El medidor de carga es una indicación de los niveles aproximados de carga restante en el paquete de baterías de acuerdo con los indicadores siguientes: 75-100 % cargado 51-74 % cargado < 50 % cargado El paquete debe recargarse Para accionar el medidor de carga, mantenga presionado el botón del medidor de carga (P). Se iluminará un conjunto de tres luces LED verdes que designan el nivel de carga restante. Cuando el nivel de carga en la batería sea inferior al límite utilizable, el medidor de carga no se iluminará y la batería deberá recargarse.

FIG. 4 NOTA: El medidor de carga es solo un indicador de la carga restante en el paquete de baterías. No indica la funcionalidad de la herramienta y está sujeto a variaciones según los componentes del producto, la temperatura y la aplicación del usuario final. Para obtener más información sobre los paquetes de baterías con medidores de carga, comuníquese al 1-800-4-D

9258) o visite nuestro sitio web www.dewalt.com. Español 51Interruptor de gatillo (Fig. 2) ADVERTENCIA: Esta herramienta no está prevista para bloquear el interruptor en la posición de encendido, y nunca debe bloquearse en la posición de encendido por ningún otro medio. Libere el botón de bloqueo del interruptor de gatillo (B) presionando el botón. ATENCIÓN: Deje que la herramienta alcance su velocidad total antes de tocar con ella la superficie de la pieza de trabajo. Levante la herramienta de la superficie de trabajo antes de apagarla. Para poner en funcionamiento la cepilladora, presione el interruptor de gatillo (A). Para apagar la cepilladora, suelte el interruptor de gatillo. Cómo ajustar la altura del cepillado (Fig.2) Para ajustar la profundidad de corte, gire la perilla de ajuste de la altura del cepillado (J). Cada clic es igual a 0,1 mm de profundidad hasta la máxima profundidad de corte de aproximadamente 2,0 mm (5/64"). Se recomienda que se hagan cortes de prueba en madera de desecho después de cada reajuste, para asegurarse de que la cepilladora remueva la cantidad deseada de madera. Varios pasadas de poca profundidad (en vez de una profunda) producirán un acabado más suave. Cepillado (Fig. 2, 5–7) ATENCIÓN: Deje que la herramienta alcance su velocidad total antes de tocar con ella la superficie de la pieza de trabajo. Levante la herramienta de la superficie de trabajo antes de apagarla. Sostenga la cepilladora en la posición correcta con una mano sobre la agarradera frontal (J) y la otra mano sobre la agarradera principal (C), como lo muestra la Figura 2. Coloque la zapata frontal (G) sobre la superficie a ser rebajada, cerciorándose de que las hojas de corte no estén tocando la superficie. Empuje hacia abajo con firmeza en el mango delantero de la cepilladora para que la base delantera quede COMPLETAMENTE PLANA sobre la superficie de trabajo. Apriete el interruptor de gatillo y permita que el motor alcance su velocidad total antes de hacer tocar las hojas de la cepilladora contra la superficie de trabajo. Mueva la herramienta lentamente para trabajar la pieza, manteniendo la presión vertical para mantenerla plana contra la pieza. Tenga especial cuidado de mantener la herramienta plana al inicio y al final de la superficie de trabajo. Consejo de cepillado: Para un aspecto más liso, agregue una pieza de madera de desecho a un extremo de la pieza que cepilla. No detenga la cepilladora hasta que las hojas de corte de la misma hayan pasado la pieza de trabajo y estén sobre el material de desecho. FIG. 5 CORRECTO Español 52FIG. 6 FIG. 7 INCORRECTO Cerco de rebajo (Fig. 8, 9) ADVERTENCIA : Deje que la herramienta alcance su velocidad total antes de tocar con ella la superficie de la pieza de trabajo. Levante la herramienta de la superficie de trabajo antes de apagarla. El cerco de rebajo (Q) es utilizado para lograr un control optimo de la herramienta sobre piezas de trabajo estrechas, y puede ser instalado en cualquier lado de su cepilladora. La cepilladora hace cortes por rebajo hasta 9 mm (23/64").

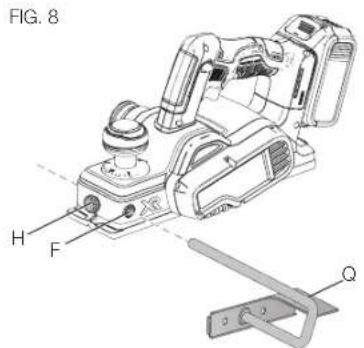

PARA INSTALAR EL CERCO DE REBAJO

1. Afloje la perilla de apriete del cerco de rebajo (H).

2. Deslice la barra transversal sobre el cerco de rebajo (Q) en el

orificio (F) sobre el lado de la cepilladora, como lo muestra la Figura 8.

3. Fije la anchura del corte ajustando la guía de borde a través de la

anchura de la zapata.

4. Apriete firmemente la perilla de apriete del cerco de rebajo (H).

NOTA: El cerco de rebajo debería quedar debajo de la cepilladora cuando está instalado correctamente, como se muestra en la Figura9. FIG. 9

1. Gire la perilla de apriete del cerco de rebajo (H) para ajustar la

anchura de corte deseada.

2. Haga varios cortes hasta llegar a la profundidad deseada.

Español 53NOTA: Será necesario realizar bastantes cortes en la mayoría de las aplicaciones de rebajado. Para cambiar las hojas (Fig. 10, 11) ADVERTENCIA: Para reducir el riesgo de lesiones graves, apague la herramienta y quite el paquete de baterías antes de realizar ajustes o quitar/instalar aditamentos o accesorios. Un arranque accidental puede ocasionar lesiones. ATENCIÓN: Las hojas de la cepilladora son extremadamente afiladas. Manéjelas con mucho cuidado. La cepilladora puede utilizar hojas de acero y de carburo de alta velocidad. Asegúrese de comprobar la cepilladora para verificar qué hoja tiene instalada. ALMACENAMIENTO DE LA HOJA (FIG. 10) Su cepilladora está equipada con un FIG. 10 almacenamiento de hoja para dos hojas adicionales. Para guardar o extraer las hojas adicionales, gire el botón de almacenamiento de las hojas (M) en dirección contraria a las agujas del reloj para abrir.

1. Para sacar la hoja de la

cepilladora (Fig. 11B) a. Afloje y saque los tres tornillos con cabeza de estrella (R) con la llave de cabeza de estrella T25 (EE) provista. Retire la cubierta del tambor (S) del tambor (T). b. Retire la unidad de la barra de guía/hoja de acero de alta velocidad (U, V, W).

2. Para ajustar la hoja utilizando la placa de calibre (provista

con la herramienta (Fig. 11C) a. Coloque la unidad de la barra de guía/hoja de acero de alta velocidad en la placa de calibre (X) con el borde de corte de la hoja de acero de alta velocidad al ras de la pared interior de la placa de calibre (Y). El extremo de la barra de guía (W) traslapará el extremo de la placa de calibre (X). b. Afloje los dos tornillos en forma de cruz (V) con un destornillador. c. Simultáneamente sujete el borde de la hoja (U) contra la pared interior de la placa de calibre (Y) y el extremo de la barra de guía (W) contra el borde posterior de la placa de calibre. Apriete firmemente los tornillos en forma de cruz (V).

3. Para volver a instalar la hoja (Fig. 10A, 10B)

a. Saque con cuidado la unidad de la barra de guía/hoja de acero de alta velocidad ajustada de la placa de calibre (X) y ponga el extremo de la barra de guía (W) en la ranura del tambor (T). b. Fije la cubierta del tambor (S) por encima de la unidad de barra de guía/hoja de acero de alta velocidad ajustada y apriete bien los tres tornillos con cabeza de estrella (R) en el tambor.

4. Repita el procedimiento para la otra hoja.

NOTA: Para utilizar hojas de acero de alta velocidad con esta cepilladora, se requiere el soporte de afilado (BB) para afilar las hojas de acero de alta velocidad y puede obtenerse por un costo adicional de su centro de servicio D

a. Afloje y saque los tres tornillos con cabeza de estrella (R) con la llave de estrella T25 (EE) provista. Retire la cubierta del tambor (S) del tambor (T). b. Retire la unidad del porta-hojas/barra de guía (V, W, Z). Retire con cuidado la hoja de carburo (Z). Español

542. Para ajustar la hoja utilizando la

placa de calibre (provista con la herramienta) (Fig. 12C) a. Coloque el borde afilado de la hoja de carburo (Z) en la placa de calibre (X) con el lado ranurado de la hoja de carburo mirando hacia arriba. Cualquiera de los bordes de la hoja de carburo reversible puede fijarse al ras de la pared interior de la placa de calibre (Y). b. Coloque la unidad del porta-hojas/ barra de guía en la hoja para que el reborde del porta-hojas (AA) encaje en la ranura de la hoja de carburo (Z). El extremo de la barra de guía (W) sobresaldrá del extremo de la placa de calibre (X). c. Afloje los dos tornillos en forma de cruz (V) con un destornillador. d. Simultáneamente sujete el porta- hojas (AA) y la hoja (Z) contra la pared interior de la placa de calibre (Y) mientras sujeta el extremo de la barra de guía (W) contra el borde posterior de la placa de calibre. Apriete firmemente los tornillos en forma de cruz (V).

3. Para volver a colocar la hoja

(Fig.12A, 12B) a. Saque la unidad del porta-hojas/ barra de guía ajustada de la placa

Español 55de calibre (X) y ponga el extremo de la barra de guía (W) en la ranura del tambor (T). b. Ponga la cubierta del tambor (S) por encima de la unidad del porta-hojas/barra de guía. Atornille sin apretar los tres tornillos de cabeza de estrella (R) en el tambor (T) para que haya una pequeña distancia entre el tambor y el porta-hojas (AA). c. Deslice la hoja de carburo entre el tambor (T) y el porta-hojas (AA) del lado para que el reborde del porta-hojas se fije en la ranura de la hoja. d. Centre la hoja de carburo (Z) bajo el porta-hojas (AA) asegurándose de que la hoja esté alejada de la caja protectora de la herramienta en ambos lados. e. Apriete fijamente los tres tornillos de cabeza de estrella (R) en el tambor.

4. Repita el procedimiento para la otra hoja.

NOTA: Si su cepilladora no viene con hojas de carburo, el porta-hojas (AA) requerido para las hojas de carburo puede obtenerse por un costo adicional de su centro de servicio autorizado D

WALT. Afilado de hojas de

acero de alta velocidad (Fig.13) PRECAUCIÓN: Las hojas de la cepilladora son extremadamente afiladas. Manéjelas con mucho cuidado. NOTA: Las hojas de carburo no pueden afilarse.

1. Ajuste las hojas al soporte de

afilado (BB). Asegúrese de que los bordes de las hojas (U) estén mirando hacia la misma dirección.

2. Ponga los bordes de la hoja de modo que queden planos sobre

la piedra de afilar (no incluida).

3. Sujete el soporte de afilado firmemente y muévalo hacia atrás y

hacia adelante para afilar las hojas (U). Pie de apoyo (Fig. 14) FIG. 14

Su cepilladora está equipada con un pie de apoyo (CC) que se baja automáticamente cuando la herramienta se levanta de la superficie de trabajo permitiendo que la cepilladora se ponga sobre la superficie de trabajo sin que la hoja la toque. Al cepillar, el pie de apoyo se levanta cuando la herramienta se empuja hacia adelante a través del material. Si el pie de apoyo obstruye un trabajo de cepillado especial, puede guardarse y apartarse. ATENCIÓN: Asegúrese de que el pie de apoyo esté extendido correctamente al poner la cepilladora sobre una superficie de trabajo. Achaflanado de FIG. 15

bordes (Fig. 15) Su cepilladora tiene una ranura de achaflanado (DD) mecanizada con precisión en la base delantera para cepillar a lo largo de una esquina de la madera. La anchura de la ranura es de 4.5 a 8 mm. Es buena idea probar en un trozo de madera de desecho antes de realizar el trabajo de acabado. Español 56Extracción de polvo (Fig. 2, 16) La cepilladora tiene una boquilla de extracción de polvo (L) incorporada que permite conectar una bolsa para polvo o una aspiradora de taller. El orificio de salida incorporado utiliza el sistema de conexión AirLock de D

WALT, haciendo que sea compatible con el extractor de polvo

deslice el collarín de la bolsa para polvo en la boquilla de extracción de polvo (L) como se muestra en la Figura 16.

PARA VACIAR LA BOLSA PARA

retire la bolsa para polvo deslizándola de la boquilla de extracción de polvo (L).

3. Vuelva a colocar la bolsa para polvo en la salida.

Quizás observe que todo el polvo no saldrá de la bolsa. Esto no afectará el desempeño del cepillado pero sí la eficacia de recolección de polvo de la cepilladora. Para recuperar la eficacia de recolección de polvo de su cepilladora, presione el muelle del interior de la bolsa para polvo cuando la esté vaciando y golpéela contra el lado del cubo de la basura o recipiente para polvo. NOTA: Un adaptador AirLock D

WALT (DWV9000) puede comprarse por separado para conectar una aspiradora de taller o extractor de polvo D

WALT a su cepilladora. ATENCIÓN: No opere nunca estas herramientas a menos que el colector de polvo esté en su sitio. El polvo del cepillado puede crear un peligro para la respiración. MANTENIMIENTO ADVERTENCIA: Para reducir el riesgo de lesiones graves, apague la herramienta y quite el paquete de baterías antes de realizar ajustes o quitar/instalar aditamentos o accesorios. Un arranque accidental puede ocasionar lesiones. Limpieza ADVERTENCIA: Expulse la suciedad y el polvo de todas las ventilaciones de aire con aire limpio y seco al menos una vez por semana. Para minimizar el riesgo de lesión ocular, siempre utilice protección ocular aprobada por ANSI Z87.1 al realizar esta tarea. ADVERTENCIA: Nunca use solventes ni otros productos químicos abrasivos para limpiar las partes no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales de plástico usados en estas partes. Use un paño humedecido solo con agua y jabón neutro. Nunca permita el ingreso de líquido en la herramienta; nunca sumerja ninguna parte de la herramienta en líquido.

INSTRUCCIONES DE LIMPIEZA DEL CARGADOR

ADVERTENCIA: Riesgo de descarga. Desconecte el cargador del tomacorriente de CA antes de limpiarlo. Se puede extraer suciedad y grasa del exterior del cargador con un trapo o cepillo no metálico suave. No use agua ni ninguna solución de limpieza. INSTRUCCIONES DE LIMPIEZA DE LA TOLVA DE DESCARGA DE VIRUTAS Si la unidad está obstruida con polvo o virutas, use un palo no metálico para desobstruir la tolva de descarga de virutas (K). No ponga nunca el dedo en la tolva. Español 57Accesorios ADVERTENCIA: Como los accesorios, fuera de los ofrecidos por

WALT, no han sido probados con este producto, el uso de tales accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, solo debe usar accesorios recomendados por

WALT con este producto. Los accesorios recomendados para usar con su herramienta están disponibles a un costo adicional con su distribuidor local o centro técnico autorizado. Si necesita asistencia para ubicar un accesorio, contacte a D

WALT (1-800-433-9258) o visite nuestro sitio web: www.dewalt.com. Reparaciones El cargador y el paquete de baterías no pueden repararse. Para garantizar la SEGURIDAD y CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes deben ser realizados por un centro técnico de fábrica de D

WALT, un centro técnico autorizado de D

WALT u otro personal técnico calificado. Utilice siempre piezas de repuesto idénticas. PARA REPARACIÓN Y SERVICIO DE SUS HERRAMIENTAS ELÉCTRICAS, FAVOR DE DIRIGIRSE AL CENTRO DE

Av. Universidad 1525 - Col. San Luis [phone] TORREON, COAH Blvd. Independencia, 96 Pte. - Col. Centro [phone] VERACRUZ, VER Prolongación Díaz Mirón #4280 - Col. Remes [phone] VILLAHERMOSA, TAB Constitución 516-A - Col. Centro [phone] PARA OTRAS LOCALIDADES: Si se encuentra en México, por favor llame al (55) 5326 7100 Si se encuentra en U.S., por favor llame al 1-800-433-9258 (1-800 4-D

WALT) Póliza de Garantía IDENTIFICACIÓN DEL PRODUCTO: Sello o firma del Distribuidor. Nombre del producto: ____________ Mod./Cat.: _______________ Marca: ___________________ Núm. de serie: _________________ (Datos para ser llenados por el distribuidor) Fecha de compra y/o entrega del producto: ___________________ Nombre y domicilio del distribuidor donde se adquirió el producto:

Español 58Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente erogados derivados del cumplimiento de este certificado. Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura de compra. EXCEPCIONES Esta garantía no será válida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de este certificado. Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesorios originales. Registro en línea Gracias por su compra. Registre su producto ahora para:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá obtener un servicio en garantía más eficiente, en caso de que exista un problema con su producto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una pérdida que cubra el seguro, como un incendio, una inundacíon o un robo, el registro de propiedad servirá como comprobante de compra.

• PARA SU SEGURIDAD: Si registra el producto, podremos comunicarnos con usted en el caso improbable que se deba enviar una notificación de seguridad conforme a la Federal Consumer Safety Act (Ley Federal de Seguridad de Productos para el Consumidor). Registro en línea en www.dewalt.com/register. Garantía limitada por tres años

WALT reparará, sin cargo, cualquier falla que surja de defectos en el material o la fabricación del producto, por hasta tres años a contar de la fecha de compra. Esta garantía no cubre fallas de las piezas causadas por su desgaste normal o abuso a la herramienta. Para mayores detalles sobre la cobertura de la garantía e información acerca de reparaciones realizadas bajo garantía, visítenos en www. dewalt.com o dirígase al centro de servicio más cercano. Esta garantía no aplica a accesorios o a daños causados por reparaciones realizadas o intentadas por terceros. Esta garantía le otorga derechos legales específicos, además de los cuales puede tener otros dependiendo del estado o la provincia en que se encuentre. Además de la garantía, las herramientas D

WALT están cubiertas por:

WALT mantendrá la herramienta y reemplazará las piezas gastadas por su uso normal, sin cobro, en cualquier momento durante un año a contar de la fecha de compra. Los artículos gastados por la clavadora, tales como la unidad de hoja y retorno del impulsador, no están cubiertas. 2 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

WALT La garantía del producto quedará nula si la unidad de batería ha sido alterada de cualquier manera. D

WALT no es responsable de ninguna lesión causada por alteraciones y podría iniciar un procedimiento judicial por fraude de garantía hasta el máximo grado permisible por la ley. GARANTÍA DE REEMBOLSO DE SU DINERO POR 90 DÍAS Si no está completamente satisfecho con el desempeño de su máquina herramienta, láser o clavadora D

WALT, cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ninguna pregunta. AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia se vuelven ilegibles o faltan, llame al 1-800-433-9258 (1-800-4-D

WALT) para que se le reemplacen gratuitamente. ESPECIFICACIONES DCP580 Tensión de alimentación 20V Rotación sin carga: 15,000 rpm Español 60D

• El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20 voltios. El voltaje nominal es de 18.
