DW735X - Cepilladora DEWALT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cepilladora
Marca	DEWALT
Modelo	DW735X
Tensión de alimentación	120 V CA, 15 A
Frecuencia	60 Hz
Velocidad en vacío	10 000 rpm
Velocidad de avance (ajustable)	4,3 m/min (14 pies/min) o 7,9 m/min (26 pies/min)
Altura máxima de cepillado	152 mm (6 pulg)
Altura mínima de cepillado	3 mm (1/8 pulg)
Ancho máximo de cepillado	325 mm (13 pulg)
Profundidad máxima de cepillado	3 mm (1/8 pulg) (para tablas ≤ 152 mm de ancho)
Sistema de extracción de virutas	Asistido por ventilador
Bloqueo del carro	Automático integrado
Tope de torreta (posiciones)	6 posiciones: 3, 6,5, 12,7, 19, 25,5, 32 mm
Disyuntor integrado	18 A, con botón de rearme
Interruptor con bloqueo	Sí, compatible candado
Garantía	3 años limitada
Mantenimiento regular	Limpieza, reemplazo de cuchillas y escobillas
Accesorios opcionales	Soporte móvil DW7350, mesas plegables DW7351, cuchillas DW7352, extracción DW7353

Preguntas frecuentes - DW735X DEWALT

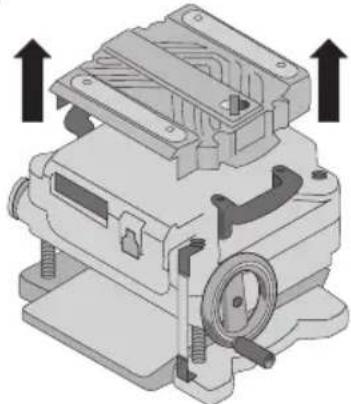

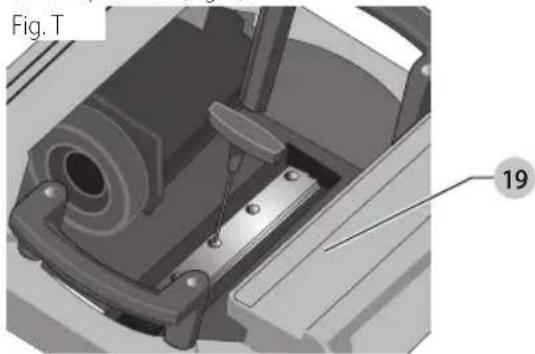

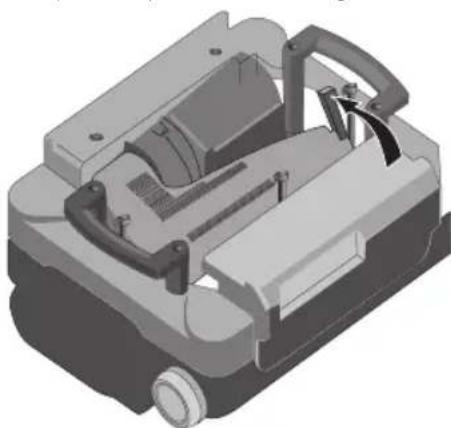

¿Cómo cambiar las cuchillas de la cepilladora DW735X?

Desconecte la cepilladora. Retire la tapa superior, la cubierta antipolvo, luego desbloquee el portacuchillas. Use la llave de torsión para quitar los tornillos de la brida, retire la cuchilla con el imán e instale la nueva cuchilla alineando los agujeros oblongos con las clavijas. Vuelva a montar en orden inverso. Consulte el manual para detalles.

¿Por qué se dispara con frecuencia el disyuntor de mi cepilladora?

Las causas posibles son cuchillas desafiladas, una profundidad de corte demasiado grande o una velocidad de avance demasiado alta. Reemplace o gire las cuchillas, reduzca la profundidad o cambie a velocidad lenta (14 pies/min).

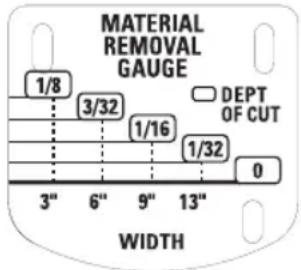

¿Cuál es la profundidad de corte máxima recomendada?

La profundidad máxima es de 3 mm (1/8 pulg) para tablas de 152 mm (6 pulg) o menos de ancho. Para tablas más anchas, reduzca la profundidad.

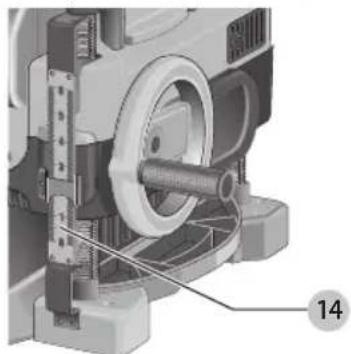

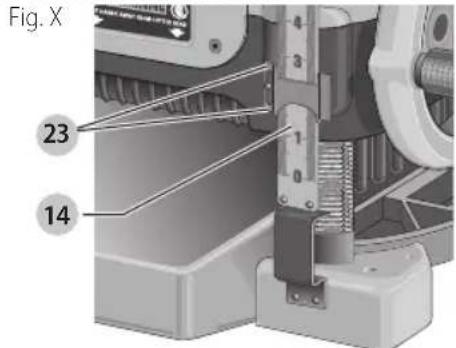

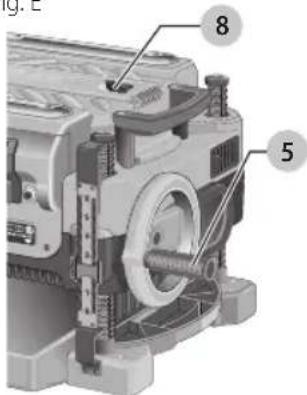

¿Cómo ajustar la profundidad de cepillado?

Gire la manivela de ajuste de profundidad: una vuelta completa = 1,6 mm (1/16 pulg). Use el tope de torreta para espesores predefinidos (3, 6,5, 12,7, 19, 25,5, 32 mm). El indicador de corte integrado muestra la cantidad de material eliminado.

¿Puedo usar un aspirador de taller con la DW735X?

No se recomienda porque el volumen de virutas es demasiado grande. Utilice preferiblemente un sistema de extracción de polvo adecuado. La abertura de extracción de 100 mm (4 pulg) está prevista para una manguera estándar.

¿Cómo evitar los redondeos en los extremos de la tabla?

Apoye la pieza nivelada en toda su longitud. Use las mesas plegables opcionales DW7351 como soporte adicional. Mantenga la pieza plana contra la base durante el cepillado.

¿Qué hacer si la madera está torcida o combada?

Para madera torcida, cepille alternativamente ambas caras. Para madera combada, corte la tabla por la mitad a lo largo, o cepille una cara hasta que esté plana antes de la otra. La madera alabeada requiere una cepilladora de superficie.

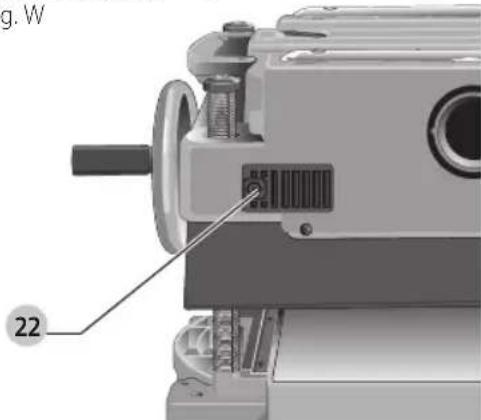

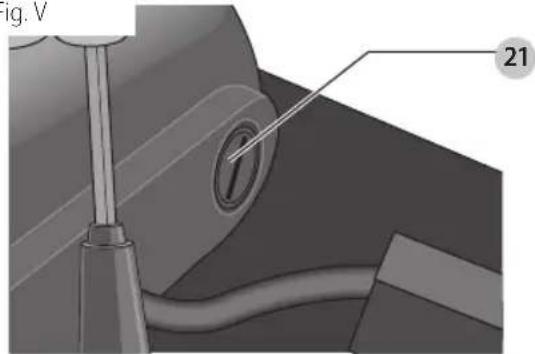

¿Cómo reemplazar las escobillas del motor?

Desconecte la cepilladora, retire la tapa superior y la cubierta. Use un destornillador de punta plana para desatornillar las tapas de las escobillas (una atrás, una debajo de la tapa). Instale las nuevas escobillas DEWALT idénticas, luego haga funcionar el motor 10 minutos para asentarlas.

¿Cuáles son los accesorios recomendados para la DW735X?

Los accesorios oficiales DEWALT son: soporte móvil DW7350, mesas plegables DW7351, juego de cuchillas DW7352 (325 mm) y accesorio de extracción DW7353. No use cabezales de corte helicoidales no probados.

¿Cómo limpiar la cepilladora?

Use aire comprimido seco para las rejillas de ventilación y un paño húmedo con jabón suave para las superficies. Nunca use disolventes. Limpie regularmente el ventilador de extracción de virutas quitando la tapa y la cubierta.

MANUAL DE USUARIO DW735X DEWALT

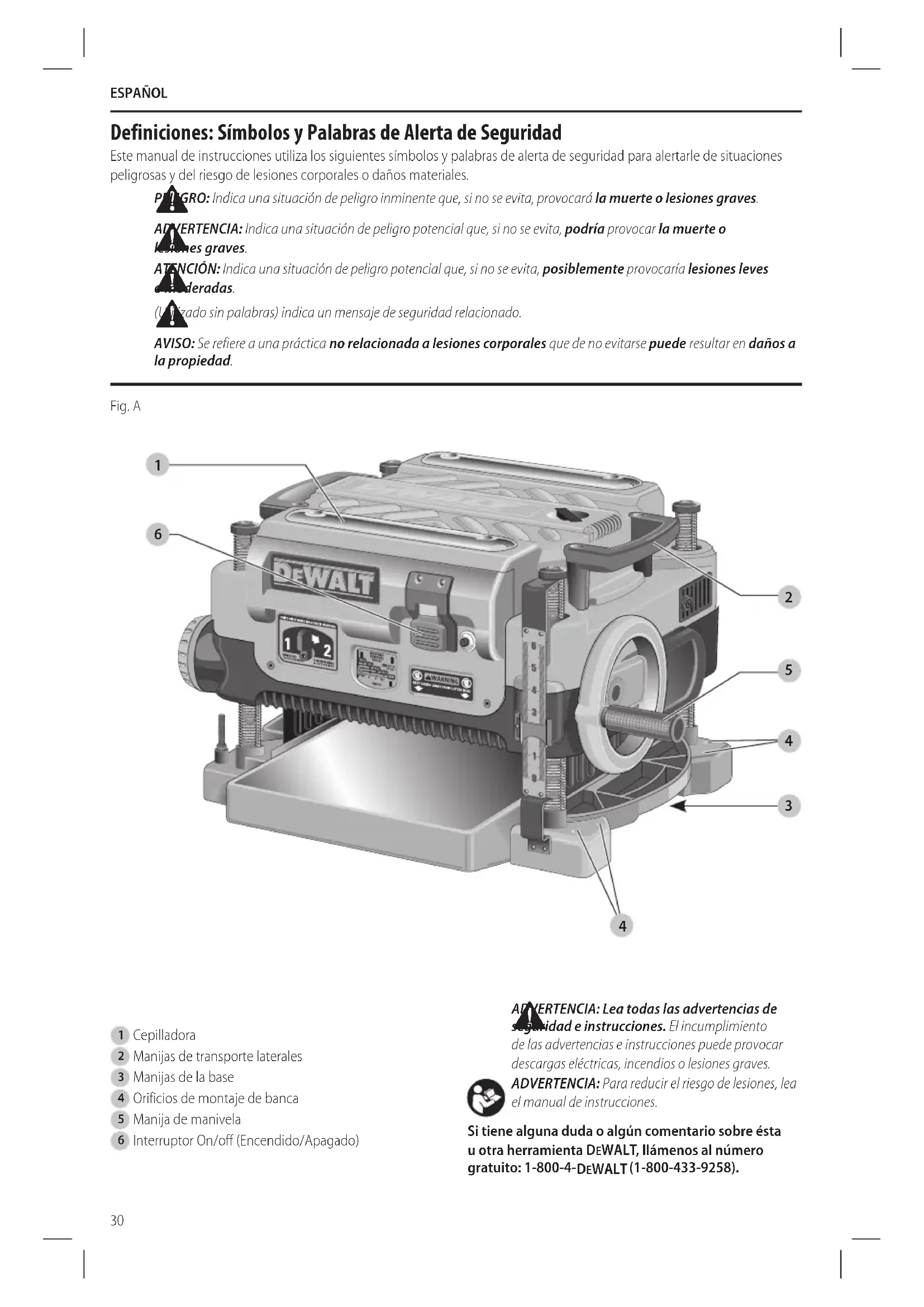

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones peligrosas y del riesgo de lesiones corporales o daños materiales.

PITIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesiones graves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves de deradas.

(Udivado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad.

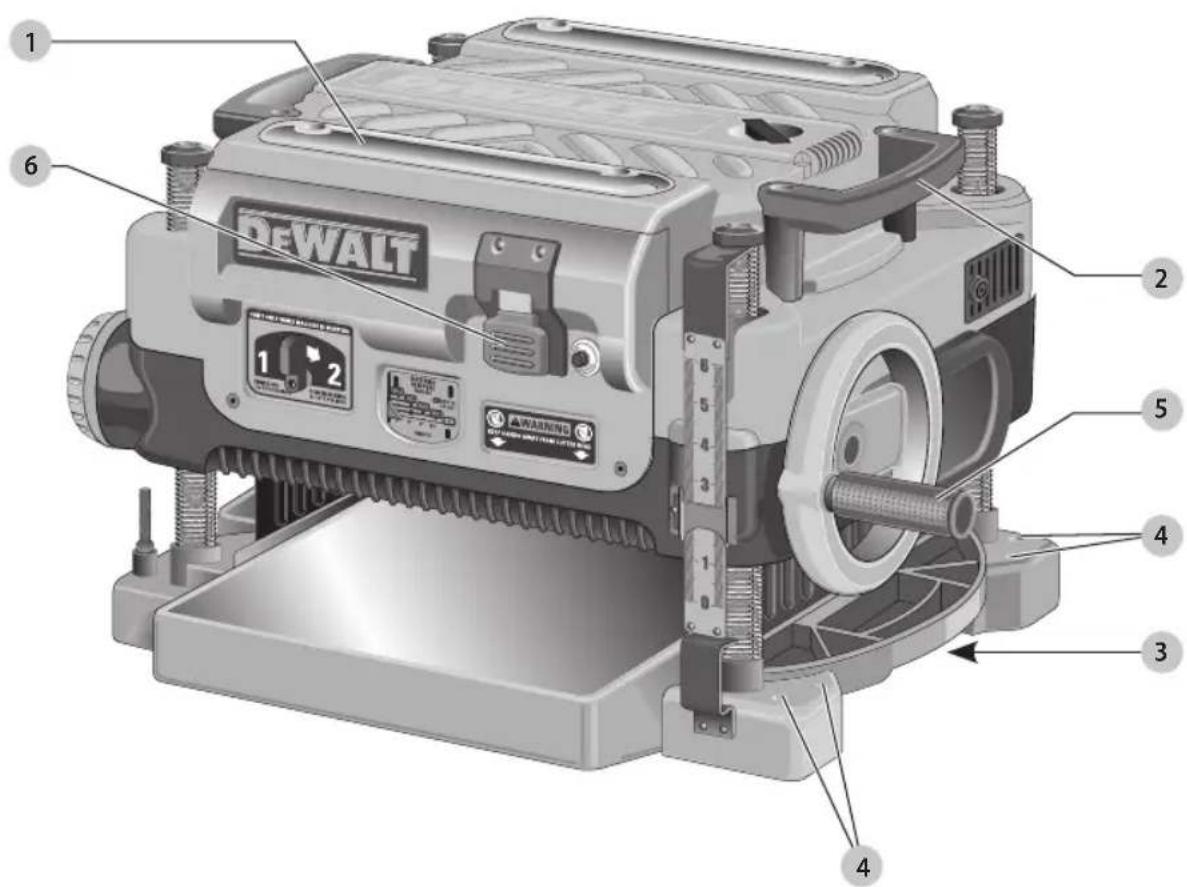

Fig. A

1 2 6 DEWALT 1 2 WARNING 4 3 4

1 Cepilladora
2 Manijas de transporte laterales
3 Manijas de la base
4 Orificios de montaje de banca
5 Manija de manivela
6 Interruptor On/off (Encendido/Apagado)

ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual de instrucciones.

Si tiene alguna duda o algún comentario sobre ésta u otra herramienta DEWALT, llámenos al número gratuito: 1-800-4-DEWALT (1-800-433-9258).

ADVERTENCIAS GENERALES DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA: Lea todas las advertencias a seguridad, instrucciones, ilustraciones y especificaciones incluidas con esta herramienta eléctrica. La falla en seguir todas las instrucciones siguientes puede resultar en descarga eléctrica, incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA FUTURAS CONSULTAS

El término "herramienta eléctrica" incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

Instrucciones Generales de Seguridad

1. MANTENGA LAS PROTECCIONES EN SU LUGAR y en buen estado de operación.
2. RETIRE LAS LLAVES Y LLAVES DE TUERCA DE AJUSTE.
   Forme el hábito de verificar para ver que las llaves y las llaves de tuerca de ajuste estén retiradas de la herramienta antes de encenderla.
3. MANTENGA EL ÁREA DE TRABAJO LIMPIA. Las áreas y bancos abarrotados pueden producir lesiones.
4. NO UTILICE EN UN AMBIENTE PELIGROSO. No use herramientas eléctricas en lugares húmedos o mojados, ni las exponga a la lluvia. Mantenga el área de trabajo bien iluminada. Siempre opere la herramienta en un área bien ventilada libre de materiales combustibles, gasolina, o vapores de solventes. Si las chispas entran en contacto con vapores inflamables, se pueden encender, causando un incendio o explosión.
5. MANTENGA A LOS NIÑOS ALEJADOS. Todos los visitantes deben mantener una distancia segura del área de trabajo.
6. HAGA SU TALLER A PRUEBA DE NIÑOS con candados, interruptores maestros, o retirando las llaves de arranque.
7. NO FUERCE LA HERRAMIENTA. Hará el trabajo mejor y con más seguridad en la velocidad para la que está diseñada.
8. USE LA HERRAMIENTA CORRECTA. No fuerce la herramienta o el accesorio para hacer un trabajo para el que no estén diseñados.
9. USE EL CABLE DE EXTENSIÓN ADECUADO. Asegúrese que su cable de extensión esté en buenas condiciones. Cuando use un cable de extensión asegúrese de usar uno lo suficientemente pesado para llevar la corriente que usará su producto. Un cable de tamaño inferior causará una caída en el voltaje en línea, que resulta en sobrecalentamiento y pérdida de energía. La tabla Calibre mínimo de conjuntos de cables a continuación muestra el tamaño correcto a usar dependiendo de la longitud del cable y la clasificación de amperes de la placa de identificación. Si tiene duda, use el calibre más pesado siguiente. Mientras menor sea el número de calibre, más pesado será el cable. Cuando opere una herramienta

eléctrica en el exterior, utilice un cable de extensión para exteriores con la marca "W-A" o "W". Estos cables están diseñados para uso en exteriores y reducen el riesgo de descarga eléctrica.

1. USE VESTIMENTA ADECUADA. No use ropa holgada, guantes, corbatas, anillos, brazaletes u otra joyería que puedan quedar atrapados en las partes móviles. Se recomienda calzado antiderrapante. Use una cubierta de protección para el cabello para cubrir el cabello largo. Las ventilas de aire a menudo cubren las partes móviles y también se deben evitar.

2. SIEMPRE USE LENTES DE SEGURIDAD. También use una careta o máscara de polvo si la operación de corte produce polvo. Los anteojos de uso diario sólo tienen lentes resistentes contra impacto, no son gañas de seguridad.

3. TRABAJO SEGURO. Use abrazaderas o un tornillo de banco para sostener el trabajo cuando sea práctico. Es más seguro que usar su mano y mantiene libres ambas manos para operar la herramienta.

4. NO SE EXTRALIMITE. Mantenga una base de apoyo y equilibrio adecuados en todo momento.

5. MANTENGA LAS HERRAMIENTAS CON CUIDADO.

Mantenga las herramientas afiladas y limpias para obtener el mejor y más seguro rendimiento. Siga las instrucciones para lubricar y cambiar los accesorios.

1. DESCONECTE LAS HERRAMIENTAS antes de realizar el mantenimiento; cuando se cambian accesorios, como cuchillas, brocas, cortadores y similares.

2. REDUZCA EL RIESGO DE ARRANQUE INADVERTIDO. Asegúrese que el interruptor esté en la posición de apagado antes de conectarlo.

3. USE LOS ACCESORIOS RECOMENDADOS. Consulte el manual de instrucciones respecto a los accesorios recomendados. El uso de accesorios inadecuados puede causar el riesgo de lesiones a las personas.

4. NUNCA SE PARE SOBRE LA HERRAMIENTA. Podrían ocurrir lesiones serias si se inclina la herramienta o se hace contacto inadvertamente con la herramienta de corte.

5. REVISE LAS PARTES DAÑADAS. Antes del uso adicional de la herramienta, se debe revisar cuidadosamente una protección u otra parte que esté dañada para determinar que funcionará adecuadamente y realizará su función pretendida—revise la alineación de las partes móviles, atascamiento de partes móviles, ruptura de partes, montaje y cualquier otra condición que pueda afectar su operación. Una protección u otra parte que esté dañada se debe reparar o reemplazar adecuadamente.

6. DIRECCIÓN DE ALIMENTACIÓN. Alimente la cepilladora de acuerdo con la dirección de las flechas de alimentación en la parte superior de la unidad.

7. NUNCA DEJE LA HERRAMIENTA EN OPERACIÓN SIN SUPERVISIÓN. APAGUE LA ENERGÍA. No deje la herramienta hasta que se detenga por completo.

EsPAñOl

Reglas de Seguridad para Cepilladoras de Superficie

A!ERTENCIA: El incumplimiento en seguir estas reglas puede ocasionar lesiones personales graves.

1. No opere esta máquina hasta que esté completamente ensamblada e se instale de acuerdo con las instrucciones. Una máquina ensamblada incorrectamente puede causar lesiones serias.
2. Obtenga consejo de su supervisor, instructor u otra persona calificada si no está completamente familiarizado con el funcionamiento de esta máquina. El conocimiento es seguridad.
3. Siga todos los códigos de cableado y las conexiones eléctricas recomendadas para evitar descargas eléctricas o electrocución.
4. Mantenga los cuchillos afilados y libres de óxido y brea. Los cuchillos desafilados u oxidados trabajan más y pueden causar retrocesos.
5. Nunca "encienda" la máquina antes de limpiar la mesa de todos los objetos (herramientas, restos de madera, etc.). Los desechos arrojados pueden causar lesiones serias.
6. Nunca "encienda" la máquina con la pieza de trabajo en contacto con la cabeza del cortador. Puede ocurrir retroceso.
7. Asegure la máquina a una superficie de soporte para evitar que la máquina se deslice, se mueva o vuelque.
8. Asegúrese que los cuchillos del cortador estén montadas como se describe en el manual de instrucciones y compruebe que todos los pernos estén bien apretados antes de conectar la unidad a la fuente de alimentación.
9. Bloquee el ajuste de velocidad de forma segura antes de alimentar la pieza de trabajo a través de la máquina. El cambio de velocidad durante el cepillado puede causar un retroceso.
10. Evite operaciones y las posiciones de las manos incómodas. Un deslizamiento repentino podría hacer que una mano se mueva hacia los cuchillos.
11. Mantenga los brazos, las manos y los dedos alejados de la cabeza de corte, la abertura de escape de virutas y los rodillos de alimentación para evitar cortes severos.
12. Nunca toque el área de la cabeza de corte mientras la máquina está funcionando. Sus manos pueden ser atraídas hacia los cuchillos.
13. No se pare en línea con la pieza de trabajo. El retroceso puede causar lesiones.
14. Deje que la cabeza de corte alcance la velocidad máxima antes de alimentar una pieza de trabajo. El cambio de velocidad durante el cepillado puede causar un retroceso.

15. Al cepillar material arqueado, coloque el lado cóncavo (copa hacia abajo) del material sobre la mesa y corte con el grano para evitar el retroceso.

16. No alimente una pieza de trabajo deformada, que contenga nudos o que esté incrustada con objetos extraños (clavos, grapas, etc.). Puede ocurrir retroceso.

17. No alimente una pieza de trabajo corta, delgada o angosta en la máquina. Sus manos pueden introducirse en los cuchillos y/o la pieza de trabajo puede ser arrojada a altas velocidades. Consulte la sección Operación de este manual de instrucciones para más detalles.

18. No alimente una pieza de trabajo en el extremo de salida de la máquina. La pieza de trabajo se expulsará por el lado opuesto a altas velocidades.

19. Retire las virutas sólo con la energía en "OFF" y la cabeza del cortador detenida para evitar lesiones graves.

20. Apoye correctamente piezas de trabajo largas o anchas. La pérdida de control de la pieza de trabajo puede causar lesiones graves.

21. Nunca realice el diseño, el montaje o el trabajo de configuración en la mesa/área de trabajo cuando la máquina esté en funcionamiento. Resultará en lesiones serias.

22. Apague la máquina, desconéctela de la fuente de alimentación y limpie la mesa/área de trabajo antes de abandonar la máquina. Bloquee el interruptor en la posición "OFF" para evitar el uso no autorizado. Alguien más podría encender accidentalmente la máquina y causarse lesiones a sí mismos o a otros.

23. Se puede obtener información adicional sobre el funcionamiento seguro y adecuado de las herramientas eléctricas (es decir, un vídeo de seguridad) en el Power Tool Institute, 1300 Sumner Avenue, Cleveland, OH 44115-2851 (www.powertoolinstitute.com). La información también está disponible a partir de The National Safety Council, 1121 Spring Lake Drive, Itasca, IL 60143-3201. Consulte los Requisitos de seguridad ANSI 01.1 del American National Standards Institute para máquinas para trabajar la madera y las regulaciones del Departamento de Trabajo.

Reglas de Seguridad Adicionales para Cepilladoras

• Para evitar lesiones, nunca gire el bloque de corte directamente con sus manos.
• Mantenga las manos alejadas de la parte inferior del carro de la cabeza de corte.
• Nunca despeje obstrucciones, realice el reemplazo del cuchillo de corte, o cualquier otra reparación/ajuste con la unidad conectada.
• Asegúrese que el interruptor esté en la posición de APAGADO antes de conectar el enchufe a una fuente de alimentación.
• Manténgase alerta—nunca opere la unidad cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos.

• No la use en ambientes peligrosos. No la use cerca de sustancias inflamables, en lugares húmedos o mojados, ni la exponga a la lluvia.

• Nunca cepille material que sea más corto que 304,8 mm (12") más estrecho que 19,05 mm (3/4"), o más ancho que 304,8 mm (12") o más delgado que 12,7 mm (1/2").

• Ducto de escape: elimine virutas con cepillo o aspiradora después de apagar la energía y la cabeza de corte haya dejado de girar.
• Siempre ubique la cepilladora con el espacio adecuado en el lado de salida de la unidad para evitar pellizar o atascar la pieza de trabajo contra cualquier obstáculo.
• Bloquee el ajuste de velocidad de forma segura antes de alimentar la pieza de trabajo a través de la máquina. El cambio de velocidad durante el cepillado puede causar un retroceso.
• Nunca toque el área de la cabeza de corte mientras la máquina está funcionando. Sus manos pueden ser atraídas hacia los cuchillos.
• Deje que la cabeza de corte alcance la velocidad máxima antes de alimentar una pieza de trabajo. El cambio de velocidad durante el cepillado puede causar un retroceso.
• Al cepillar material arqueado, coloque el lado cóncavo (copa hacia abajo) del material sobre la mesa y corte con el grano para evitar el retroceso.
• No alimente una pieza de trabajo deformada, que contenga nudos o que esté incrustada con objetos extraños (clavos, grapas, etc.). Puede ocurrir retroceso.
• Mantenga la relación adecuada entre las superficies de la mesa de alimentación y salida y la trayectoria de la cuchilla del cortador.
• El cepillado es un proceso de fabricación de extracción de material en el que la herramienta de corte oscila con una pieza de trabajo estacionaria produciendo una superficie plana o esculpida.

Instrucción Adicional de Seguridad

ADVERTENCIA: Nunca modifique la herramienta eléctrica, ni tampoco ninguna de sus piezas. Podría producir lesiones corporales o daños.

ADVERTENCIA: Use SIEMPRE lentes de seguridad. La monteojos de diario NO SON lentes de seguridad. Utilice además una cubrebocas o mascarilla antipolvo si la operación de corte genera demasiado polvo. SIEMPRE LLEVE EQUIPO DE SEGURIDAD CERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),
• protección auditiva ANSI S12.6 (S3.19),
• protección respiratoria NIOSH/OSHA/MSHA.

ADVERTENCIA: Algunas partículas de polvo generadas al lijar, serrar, esmerilar y taladrar con herramientas eléctricas, así como al realizar otras actividades de construcción, contienen químicos que el Estado de California sabe que pueden producir cáncer, defectos congénitos u otras afecciones reproductivas. Ejemplos de estos químicos son:

• plomo de algunas pinturas en base a plomo,
• polvo de sílice proveniente de ladrillos y cemento y otros productos de albañilería, y
• arsénico y cromo provenientes de madera tratada químicamente.

Su riesgo de exposición a estos químicos varía, dependiendo de la frecuencia con la cual realiza usted este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en una zona bien ventilada y llevando equipos de seguridad aprobados, como mascarillas antipolvo especialmente diseñadas para filtrar partículas microscópicas.

- Evite el contacto prolongado con polvo generado por el lijado, aserrado, pulido, taladrado y otras actividades de construcción. Vista ropas protectoras y lave las áreas de la piel expuestas con agua y jabón. Si permite que el polvo se introduzca en la boca u ojos o quede sobre la piel, puede favorecer la absorción de productos químicos peligrosos.

ADVERTENCIA: La utilización de esta herramienta para generar polvo o dispersarlo, lo que podría causar daños graves y permanentes al sistema respiratorio, así como otras lesiones. Siempre use protección respiratoria aprobada por NIOSH (Instituto Nacional de Seguridad y Salud en el Trabajo) u OSHA (Administración de Seguridad y Salud en el Trabajo) apropiada para la exposición al polvo. Dirija las partículas en dirección contraria a la cara y el cuerpo.

ADVERTENCIA: Siempre lleve la debida palección auditiva personal en conformidad con ANSI S12.6 (S3.19) durante el uso de esta herramienta. Bajo algunas condiciones y duraciones de uso, el ruido producido por este producto puede contribuir a la pérdida auditiva.

Conexiones a la Fuente de Alimentación

Debe utilizarse un circuito eléctrico independiente para las máquinas. Este circuito no debe ser menor a un cable N° 12 y debe estar protegido con un 20A fusible de acción retardada.

nOTA: Los fusibles de acción retardada deben estar marcados "D" en Canadá y "T" en EE.UU. Si se utiliza un cordón de extensión, utilice únicamente cordones de extensión de tres alambres que tengan enchufes de tipo de conexión a tierra con tres terminales y un receptáculo coincidente que acepte el enchufe de la máquina. Antes de conectar el máquina a la línea de alimentación, asegúrese de que el interruptor(s) esté en la posición de apagado ("OFF") y cerciórese de que la corriente eléctrica tenga las mismas características que las que estén indicadas en la máquina. Todas las conexiones a la línea de alimentación deben hacer buen contacto. El funcionamiento a bajo voltaje dañará el máquina.

PENGRO: No exponga la máquina a la lluvia ni la un en lugares húmedos.

ESPECIFICACIONES DEL MOTOR

La máquina está cableada para corriente alterna de 120 V, 60 Hz. Antes de conectar la máquina a la fuente de alimentación, asegúrese de que el interruptor esté en la posición de apagado ("OFF").

Instrucciones de Conexión A Tierra

PEUGRO: Esta máquina debe estar conectada a tierra mientras se esté utilizando, para proteger al operador contra las descargas eléctricas.

ESPAÑOL

1. Todas las máquinas conectadas con cordón conectadas a tierra:

2. En caso de mal funcionamiento o avería, la conexión a tierra proporciona una ruta de resistencia mínima para la corriente eléctrica, con el fin de reducir el riesgo de descargas eléctricas. Esta máquina está equipada con un cordón eléctrico que tiene un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra. El enchufe debe enchufarse en un tomacorriente coincidente que esté instalado y conectado a tierra adecuadamente, de acuerdo con todos los códigos y ordenanzas locales.

3. No modifique el enchufe suministrado. Si el enchufe no cabe en el tomacorriente, haga que un electricista calificado instale el tomacorriente apropiado.
4. La conexión inapropiada del conductor de conexión a tierra del equipo puede dar como resultado riesgo de descargas eléctricas. El conductor con aislamiento que tiene una superficie exterior de color verde con o sin franjas amarillas es el conductor de conexión a tierra del equipo. Si es necesario reparar o reemplazar el cordón eléctrico o el enchufe, no conecte el conductor de conexión a tierra del equipo a un terminal con corriente.
5. Consulte a un electricista competente o a personal de servicio calificado si no entiende completamente las instrucciones de conexión a tierra o si tiene dudas en cuanto a si la máquina está conectada a tierra apropiadamente.
6. Utilice únicamente cordones de extensión de tres alambres que tengan enchufes de tipo de conexión a tierra con tres terminales y receptáculos de tres conductores que acepten el enchufe de la máquina.

7. Repare o reemplace inmediatamente los cordones dañados o desgastados.

8. Máquinas conectadas con cordón conectadas a tierra diseñadas para utilizarse en un circuito de alimentación que tenga una capacidad nominal de menos de 150 V:

- Esta herramienta está diseñada para uso en un circuito que tenga un tomacorriente como el que se ilustra en la Fig. B. La herramienta tiene un enchufe con tierra como el que se ilustra en la Fig. B. Un adaptador temporal, como el que se ilustra en la Fig. C, se puede usar para conectar este enchufe a un receptáculo de 2 polos como se muestra en la Fig. B si un tomacorriente con conexión a tierra adecuada no está disponible. El adaptador temporal se debe usar sólo hasta que se pueda instalar un tomacorriente con conexión a tierra adecuado por un electricista calificado. La oreja de color verde o similar, que se extiende del adaptador se debe conectar a una conexión a tierra permanente como una caja de tomacorriente con conexión a tierra adecuada.

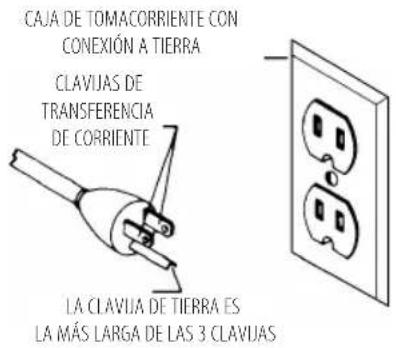

Fig. B

CAJA DE TOMACORRIENTE CON CONEXIÓN A TIERRA CLAVIAS DE TRANSFERENCIA DE CORRIENTE LA CLAVIA DE TIERRA ES LA MÁS LARGA DE LAS 3 CLAVIAS

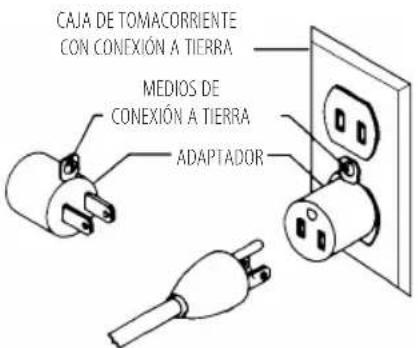

Fig. C

CAJA DE TOMACORRIENTE CON CONEXIÓN A TIERRA MEDIOS DE CONEXIÓN A TIERRA ADAPTADOR

NOTA: En Canadá, el uso de un adaptador temporal no está permitido por el Código Eléctrico Canadiense.

PEAGRO: En todos los casos, asegúrese de que en receptáculo en cuestión esté conectado a tierra adecuadamente. Si no está seguro, haga que un electricista calificado compruebe el receptáculo.

Cordones de Extensión

ADVERTENCIA: Use cables de extensión adecuados. Asegúrese que su cable de extensión esté en buenas condiciones y sea un cable de extensión de 3 alambres que tenga un enchufe de 3 patas con conexión a tierra y un receptáculo correspondiente que acepte el enchufe de la máquina. Cuando use un cable de extensión asegúrese de usar uno lo suficientemente pesado para llevar la corriente de la máquina. Un cable de tamaño inferior causará una caída en el voltaje en línea, que resulta en una pérdida de energía y sobrecalentamiento. El Calibre mínimo de conjuntos de cables muestra el calibre correcto a usar dependiendo de la longitud del cable. Si tiene duda, use el calibre más pesado siguiente. Mientras menor sea el número de calibre, más pesado será el cable.

Calibre mínimo de conjuntos de cables

Voltios	Longitud total del cable en pies (metros)
120 V 25 (7,6)	50 (15,2)	100 (30,5)	150 (45,7)
240 V 50 (15,2)	100 (30,5)	200 (61,0)	300 (91,4)
Amperaje nominal	AWG
Más de Más de
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 No recomendado

La etiqueta de su herramienta puede incluir los siguientes símbolos. A continuación se indican los símbolos y sus definiciones:

V....voltios

Hz......hertz

min...... minutos

=--- or DC.....directcurrent

Construcción Clase I (tierra)

.../min.....porminuto

BPM.... golpes por minuto

RPM......revolucionespor minuto

sfpm ...... pies de superficie por minuto

SPM....pasadaspor minuto

A......amperios

W....vatios

\~ or AC.....corrientealterna

≈ or AC/DC....corrientealterna o directa

Construcción de Clase II (doble aislamiento)

n₀...... velocidad sin carga n......velocidadnominal

terminal de conexión a tierra

símbolode advertencia de seguridad

radiaciónvisible

protección respiratoria

protección ocular

O.....protección auditiva

...... lea toda la documentación

GUARDE ESTAS INSTRUCCIONES PARA VOLVER A CONSULTAR EN EL FUTURO

Especificaciones

Entrada 120 V AC, 15 Amp
Velocidad sin carga 10000 RPM
Velocidad de alimentación	4,3 m (14') or 7,9 m (26') por minuto
Altura del cepillado Máxima de 152 mm (6"),Mínima de 3 mm (1/8")
Anchura del cepillado Máxima de 325 mm (13")
Altura del cepillado Máxima de 3 mm (1/8") [para tablones de 152 mm (6") de anchura o menos]

Conexión Eléctrica

Compruebe que el suministro eléctrico concuerde con el indicado en la placa de características. Volts, 50/60 Hz o "Sólo CA" significa que la cepilladora debe alimentarse sólo de corriente alterna y nunca de corriente directa. Una reducción del voltaje superior al 10% provocará pérdida de potencia y sobrecalentamiento. Todas las herramientas DEWALT se prueban de fábrica; si la herramienta no funciona, compruebe la alimentación de corriente.

Uso Debido

Esta cepilladora está diseñada para trabajar la madera.

nO utilice la herramienta en condiciones de humedad o en presencia de líquidos o gases inflamables.

nO permita que los niños toquen la herramienta. Si el operador no tiene experiencia operando esta herramienta, su uso deberá ser supervisado.

Sistema de Expulsión de Virutas Auxiliado por Ventilador

La cepilladora está equipado con un sistema de expulsión de virutas auxiliado por ventilador, para ayudar a extraer las virutas de la unidad. El sistema de expulsión de virutas auxiliado por ventilador funcionará conjuntamente con los sistemas independientes de recolección de polvo.

nOTA: no se recomienda conectar una aspiradora de taller al DW735. La capacidad de la mayoría de las aspiradoras no alcanza a admitir el volumen de virutas que se expulsan durante el cepillado. La manguera de la aspiradora puede obstruirse, deteniendo el flujo de virutas. Se recomienda utilizar el sistema de recolección de polvo para limpiar los residuos del interior de la herramienta.

Consulte la Guía de solución de problemas para obtener más información.

Bloqueo Automático del Carro

La cepilladora no tiene bloqueo manual del carro. Los cuatro postes con rosca tienen como parte de su diseño un dispositivo que minimiza automáticamente el movimiento que causa tirones durante el cepillado.

MONTAJE Y AJUSTES

ADVERTENCIA: No quite las guardas (7, Fig. D).

Fig. D

ADVERTENCIA: para reducir el riesgo de lesiones de irales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajustes o de quitar o poner accesorios. Un arranque accidental podría causar lesiones.

Transporte de la Cepilladora (Fig. A)

ADVERTENCIA: Por su propia seguridad, se n la fienda quedos personas carguen esta máquina, o se podrían ocasionar lesiones graves.

Al trasladar la cepilladora, llévela por los asideros laterales de transporte 2 o por los asideros que están en la base 3.

Instalación en el Banco (Fig. A)

Para facilitar la instalación en el banco, se proporcionan dos agujeros de distinto tamaño 4 en cada una de las cuatro esquinas de la cepilladora. Si va a montar la cepilladora con pernos, use los agujeros grandes. Si va a montar la cepilladora con clavos o tornillos, use los agujeros pequeños. No es necesario usar los dos conjuntos de agujeros.

Siempre instale la cepilladora firmemente para evitar que se mueva. Para mejorar la transportabilidad de la herramienta, puede montarse en una pieza de triplay de 12,7 mm (1/2") o

EsPAñOl

más gruesa, la cual puede después fijarse con abrazaderas al sitio de trabajo o llevarse a otros emplazamientos de trabajo y allí fijarse de nuevo.

nOTA: Si opta por instalar la cepilladora en una pieza de triplay, cuide que los tornillos con que la instale no sobresalgan por la parte inferior de la madera. El triplay debe asentarse plano sobre el soporte de trabajo.

ATENCIÓN: La superficie de instalación no debe estar parqueada o desnivelada.

Para Fijar la Manivela de Ajuste de la Profundidad (Fig. E)

1. Quite el tornillo del asta de la manivela.
2. Introduzca la manivela 5 sobre el eje.
3. Fije en su sitio con el tornillo y la llave en T 8 incluida.

Fig. E

8 5

Puertos de Expulsión de Polvo (Fig. F)

Su máquina cepilladora cuenta con un puerto de expulsión de polvo. El puerto redondo 9, como se muestra a continuación, es para ser usado con una manguera colectora de polvo de 100 mm (4").

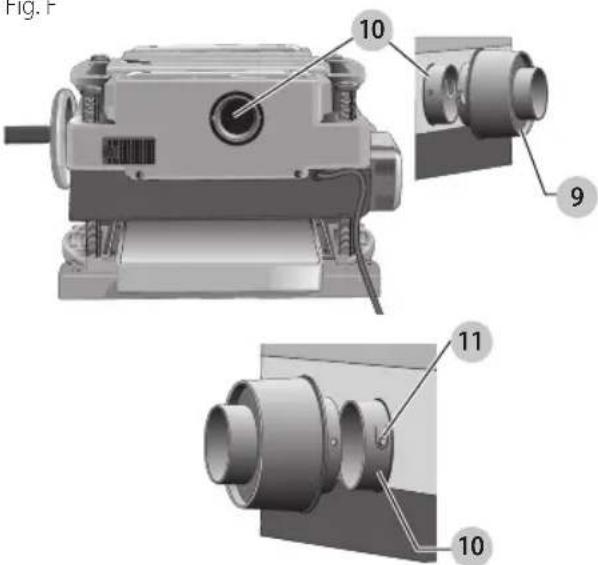

Para instalar la eXpulsión de Polvo (Fig. F)

ADVERTENCIA: No haga funcionar la cepilladora sin que esté en su sitio el puerto de expulsión de polvo. No introduzca ningún objeto en la tolva de expulsión de polvo a menos que la cepilladora esté desenchufada y usted esté despejando una obstrucción en la unidad. No acerque el rostro o los ojos al puerto de expulsión de polvo cuando la cepilladora esté en funcionamiento. Pueden producirse lesiones graves.

APYERTENCIA: Las virutas se expulsan a gran velocidad. Mantenga las manos y el rostro apartados del puerto de extracción de polvo.

1. Seleccione el puerto 9.
2. Presione el botón de cierre 11 en la tolva de expulsión de virutas 10.

Fig. F

Fig. F 10 9 11 10

1. Deslice las ranuras del puerto de polvo sobre las clavijas de la tolva de expulsión de virutas.
2. Gire el puerto hasta que el botón se cierre en la tolva de expulsión de virutas y quede fijo en su sitio.

Para Quitar el Puerto de Expulsión de Polvo (Fig. F)

1. Use la llave en T para presionar el botón de cierre 11 de la tolva de polvo.
2. Gire el puerto hasta que se liberen los pernos de las ranuras del puerto.
3. Tire del puerto de expulsión de polvo para separarlo de la tolva de polvo.

Ajuste de la Profundidad (Fig. G)

Escala de Ajuste de la Profundidad (Fig. G)

La escala de ajuste de la profundidad 14, ubicada en la parte frontal derecha de la cepilladora, indica el espesor de acabado de la pieza en la que va a trabajar. Una vuelta de la manivela de ajuste mmde profundidad equivale a 1,6 mm (1/16"), media vuelta equivale a 0,8 mm (1/32"), etc.

Fig. G

Manivela de Ajuste de la Profundidad

Al girar la manivela en sentido de las manecillas del reloj, la cabeza de corte baja. Al girar la manivela en sentido contrario a las manecillas del reloj, la cabeza de corte sube.

Tope de Torre (Fig. H)

Su cepilladora está equipada con un tope de torreta 17 para cepillar múltiples tablas a la misma profundidad preestablecida. Los topes están establecidos a 3 mm, 6,5 mm, 12,7 mm, 19 mm, 25,5 mm y 32 mm (1/8", 1/4", 1/2", 3/4", 1" y 1-1/4").

Fig. H 17

Para Fijar LA Profundidad Mínima que Puede Recorrer el Carro con el Tope de Torreta

1. Cerciórese de que el carro esté fijado a más de 32 mm (1-1/4") antes de tratar de fijar el tope de torreta.
2. Gire la perilla que está al frente y a la izquierda de la cepilladora hasta que el espesor deseado se alinee con el indicador rojo y después baje el carro.
3. Cepille la pieza a los incrementos deseados hasta que obtenga el espesor final correcto.

NOTA: No haga fuerza para hacer que el carro traspase el nivel que indica el tope de torreta. Esto provocará daños permanentes al sistema de ajuste de la altura en la cepilladora.

OPERACIÓN

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajustes o de retirar/instalar dispositivos o accesorios. Un arranque accidental podría causar lesiones.

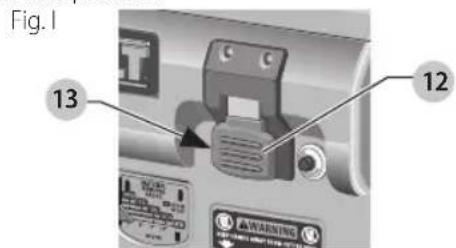

Interruptor de Encendido/Apagado (Fig. I)

Para encender la cepilladora, levante el interruptor 12. La cepilladora queda encendida automáticamente. Para apagar la herramienta, baje el interruptor. Hay un agujero 13 debajo del interruptor para introducir un candado y bloquear la cepilladora.

Fig. I 13 12

Selección de Velocidad (Fig. J)

NOTA: Sólo debe cambiar velocidades cuando la cepilladora esté funcionando.

La cepilladora tiene la capacidad de alimentar el material a dos velocidades distintas. La función de dos velocidades 16 se diseñó para mejorar la eficiencia al cepillar y para dar el mejor acabado de superficie posible para diversos materiales.

Fig. J 16 1 2

Para reducir el espesor del material más rápidamente, coloque la unidad en la velocidad "2". Este ajuste efectúa 96 cortes por pulgada en el material. Para el acabado, coloque la unidad en velocidad "1".

La velocidad "1" es ideal para garantizar el mejor acabado, en el último pase antes de conseguir su espesor final.

NOTA: Al cepillar tipos de madera especialmente duros o labrados, se recomienda la velocidad "1". La menor velocidad de alimentación reducirá el desgaste de las cuchillas efectuando en el material 179 cortes por pulgada.

Medidor de Eliminación de Material (Fig. K)

La cepilladora está dotada de un medidor de eliminación de material 15. Se usa para indicar la cantidad de madera que se eliminará en un pase con el carro a la altura que tiene actualmente.

Fig. K 15

Para Usar el Medidor de Eliminación de Material

1. Deslice unas 75 mm (3") del material bajo la parte central del carro.
2. Cuide de que la madera esté plana contra la base de la cepilladora. Si el material se inserta inclinado, la lectura puede no ser exacta.
3. Baje el carro hacia el material hasta que la barra de eliminación de material toque la madera. Verá que la flecha roja empieza a subir en la escala, indicando la cantidad de material que se eliminará con el carro a esa altura.
4. Ajuste la altura del carro hasta que aparezca en el indicador la profundidad de corte deseada.
5. Saque el material de abajo del carro.
6. Encienda la unidad y alimente el material a la cabeza de corte.

NOTA: No sobrepase la profundidad de corte recomendada para materiales de varias anchuras, que se encuentra en el medidor de eliminación de material.

ESPAÑOL

ADVERTENCIA: No encienda la unidad con material colocado bajo el carro. Pueden producirse lesiones graves.

Aspectos Básicos del Cepillado

Técnica Correcta de Cepillado

ADVERTENCIA: NO encienda la unidad con el material ya introducido bajo el carro. Espere a que los rodillo y la cabeza de corte hayan alcanzado su velocidad máxima antes de alimentar el material a la máquina.

Para cepilLar el Material

1. Baje el carro a la altura deseada para el primer pase.
2. Encienda la unidad y alimente el material a los rodillos de alimentación.
3. Examine el corte acabado y ajuste el carro a la altura deseada para el siguiente pase.

NOTA: Voltee la tabla hacia atrás y adelante entre cada pase.

Consulte la Guía de solución de problemas, para obtener más información.

Para obtener los mejores resultados, cepille ambos lados de la pieza para llegar al espesor deseado. Por ejemplo, si necesita eliminar 3 mm (1/8") de la pieza, elimine 1,6 mm (1/16") de cada lado. Esto no sólo permite que la pieza se seque alcanzando un contenido de humedad más uniforme, sino que produce cortes más tersos.

ADVERTENCIA: Sólo cepille madera que esté libre de sujetos extraños, sin nudos sueltos y con la menor cantidad posible de nudos apretados. No cepille madera que esté muy pandeada, torcida, nudosa o arqueada.

ADVERTENCIA: No coloque el cuerpo entre la parte anterior de la cepilladora y un objeto inmóvil cuando el material esté alimentándose. Pueden producirse lesiones graves.

Anchura, Altura y espesor Mínimos y Máximos

NOTA: Cepille siempre siguiendo la veta. En todo momento, sostenga correctamente la pieza en la que trabaja. No se recomienda cepillar material con una anchura de menos de 19 mm (3/4"). Si tiene que cepillar materiales muy estrechos, siempre que sea posible agrupe varias piezas y cepíllelas como si fueran una pieza ancha. La profundidad máxima de corte de la cepilladora puede quitar en un pase 3 mm (1/8") [en material de menos de 152 mm (6") de ancho]. No intente nunca modificar la cepilladora para que haga un corte más profundo. Para obtener los mejores resultados, siga las recomendaciones de profundidad y anchura del corte que se muestran en la Tabla A.

TABLA A

El tirón es una depresión que se produce cuando un extremo no sostenido del material cae hacia el suelo, haciendo que el extremo opuesto se levante hacia la cabeza de corte.

Para Evitar el Tirón

Alimente la pieza a la cepilladora de manera que esté nivelada contra la base en todo momento.

Mantenga la pieza nivelada durante toda la operación de cepillado recibiéndola o "atrapándola" de la parte posterior de la cepilladora.

Si está cepillando material especialmente largo, se recomienda el uso de un apoyo adicional para el material.

Madera Torcida, Abombada y Arqueada (Fig. L)

Si ambos lados del material son muy rugosos o si el material está abombado, arqueado o torcido, la cepilladora puede no dar el resultado deseado. Idealmente, su material debe tener al menos una cara o superficie nivelada antes de cepillarlo. La cepilladora funcionará mejor con materiales que hayan sido procesados con una empalmadora para producir una superficie plana. Si no tiene al menos una superficie plana ni una empalmadora, vea las recomendaciones siguientes.

Fig. L

Para cepillar Madera Torcida (Fig. M)

ADVERTENCIA: La madera torcida puede a#e#ar la cepilladora. Si se produce una atasco, apague la herramienta, desconecte la fuente de electricidad y levante el carro para liberar el material de la cabeza de corte.

Si el material sólo está ligeramente doblado: cepille ambos lados, alternando entre uno y otro hasta que alcance el espesor deseado.

Fig. M

Para obtener los mejores resultados posibles con madera abombada:

ESPAÑOL

Rompa el material a la mitad y cepille las dos piezas independientemente. Romper el material reduce la gravedad del abombamiento y permite que la máquina ofrezca mejores resultados. Debe tener presente que para lograr el espesor deseado debe eliminar más material en una pieza de madera abombada que en una tabla normal.

Si no es posible romper el material:

Cepille un lado del material hasta que quede plano y luego haga lo mismo con el otro lado.

NOTA: No volte la tabla hacia atrás y adelante entre cada pase si la madera está ahuecada.

Fig. N

PARTE SUPERIOR PLANA PARTE INFERIOR PLANA

Para cepillar Madera Arqueada (Fig. O)

Los rodillos de alimentación y la cabeza de corte de la cepilladora presionarán eliminando el arco del material conforme se va alimentando. No obstante, cuando el material salga de la cepilladora, la presión de los rodillos y de la cabeza de corte dejará de ejercerse, permitiendo que la madera vuelta a su forma arqueada. Para quitar el arqueo correctamente, use una empalmadora.

Fig. O
LOS RODILLOS DE ALIMENTACIÓN Y LA CABEZA DE CORTE ENDEREZARÁN LA MADERA PANDEADA ...

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajustes o de retirar/instalar dispositivos o accesorios. Un arranque accidental podría causar lesiones.

Mantenimiento Periódico

1. Revise rutinariamente la herramienta respecto a daños o piezas rotas.
2. Limpie la cubierta superior, la protección de polvo y todas las áreas accesibles de la unidad de polvo y residuos de madera que se hayan acumulado por el cepillado.

3. Limpie los rodillos de entrada y salida.

4. Limpie la mesa de base. Encerar ligeramente ayudará a que el material de madera pase a través de la cepilladora.

5. Evalúe la condición del filo de la cuchilla. Reemplace según sea necesario.
6. Calibración del medidor, verifique la calibración del medidor de espesor y la calibración del tope de torreta.
7. Revise los cepillos respecto a desgaste y reemplácelos si es necesario.

Cambio de las Cuchillas de la Cepilladora

ADVERTENCIA: Para reducir el riesgo de lesiones corporales graves, desconecte la cepilladora de la fuente de electricidad antes de intentar cambiar las cuchillas o acceder a ellas. Un arranque accidental podría causar lesiones.

Para Cambiar las cuchillas de la Cepilladora (Fig. P-U)

1. Use la llave en T para quitar los cuatro tornillos que están en la parte superior de la cepilladora.

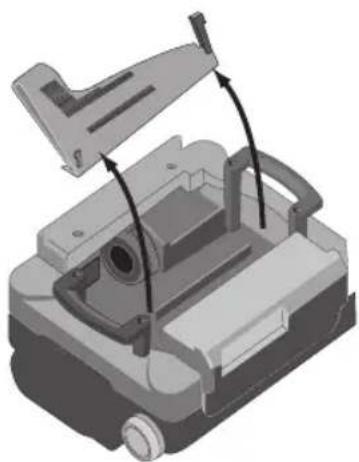

2. Quite la tapa levantándola (Fig. P) y déjela a un lado. Fig. P

1. Quite las tres tuercas de mariposa que cierran la cubierta de polvo sobre la cabeza de corte.
2. Gire la tapa de polvo moviéndola hacia arriba de modo que la conexión redonda que se cierra con la carcasa del ventilador quede en posición abierta (Fig. Q).

Fig. Q

1. Empuje la cubierta de polvo a la izquierda para liberarla de la carcasa del ventilador.
2. Quite la cubierta de polvo de la unidad (Fig. R) y déjela a un lado.

EsPAñOl

Fig. R

1. La cabeza de corte queda expuesta. Si no se pueden ver los ocho tornillos de la abrazadera de la cabeza de corte, use un trozo de madera de desperdicio para girar cuidadosamente la cabeza de corte (Fig. S) hasta que los tornillos estén accesibles y entre en su sitio la palanca de bloqueo de la cabeza de corte 18. Esto evitará que siga girando la cabeza de corte al cambiar las cuchillas.

Fig. S

ADVERTENCIA: Mantenga los dedos separados dado cabeza de corte en todo momento.

Use la herramienta incluida para manipular las cuchillas.

1. Use la llave en T para quitar los ocho tornillos de la abrazadera de las cuchillas y colóquelas en la charola para tornillos pequeños 19 que está en el panel frontal de la cepilladora (Fig. T).

1. Use los imanes de la parte superior de la llave en T para atraer la abrazadera de las cuchillas y levántela para quitarla de la cabeza de corte. Deberá quedar expuesta una de las cuchillas.

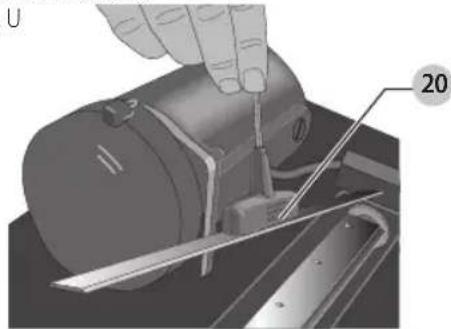

2. Use el imán 20 de la parte superior de la llave en T (Fig. U) para atraer la cuchilla. Evite tocarla con los dedos.

nOTA: Antes de instalar la cuchilla, asegúrese que el cabezal de corte y la cuchilla estén libres de residuos, límpielos si es necesario.

Fig. U

Si Sólo está Desgastado un Lado de las Cuchillas:

1. Gire la cuchilla de modo que el lado afilado que no se ha usado cuelgue sobre el extremo de la cabeza de corte, donde va a cortar el material. Cuide de fijar los agujeros cuadrados de la cuchilla sobre los pernos que están integrados a la cabeza de corte.

2. Vuelva a colocar la abrazadera de la cuchilla sobre ésta. Cuide de alinear el extremo biselado de la abrazadera con el borde afilado de corte de la cuchilla. Si no están correctamente alineadas, la abrazadera no fijará correctamente la cuchilla.

3. Instale los tornillos en la abrazadera y apriételos firmemente. nOTA: Asegúrese que todos los tornillos estén apretados lo suficiente.

Para Acceder a las Otras dos Cuchillas:

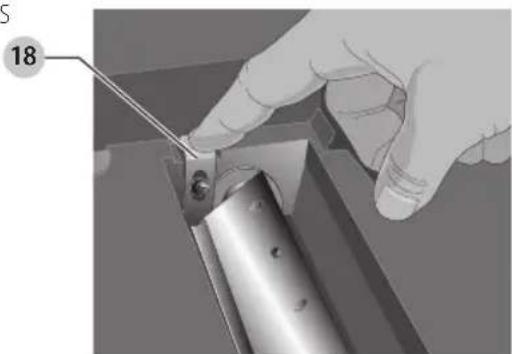

1. Presione la palanca de bloqueo de la cabeza de corte 18 como se muestra en la Figura S.

2. Use la pieza de madera de desperdicio para girar cuidadosamente hasta que se bloquee en su sitio mostrando otra abrazadera de cuchilla.

3. Siga el mismo procedimiento de cambio de cuchillas que se indica arriba.

4. Repita el procedimiento con la última cuchilla desgastada.

Después de instalar Cuchillas Nuevas:

1. Introduzca el lado redondo de la cubierta de polvo en la carcasa del ventilador y gírelo moviéndolo hacia abajo hasta que se bloquee en su sitio.

2. Coloque las tres tuercas de mariposa de vuelta en la cubierta.

3. Atornille la cubierta superior de la cepilladora nuevamente sobre la unidad

nOTA: La cepilladora no funcionará si la cubierta superior no se instala correctamente.

Cambio de Escobillas (Fig. V)

La cepilladora está dotado de casquillos de escobilla 21 fuera del motor. Si hay que reemplazar las escobillas, empiece por comprar un juego nuevo en un centro de servicio DEWALT o con un concesionario autorizado para dar

servicio a los productos DEWALT. Use solamente escobillas DEWALT idénticas.

Fig. V

ig. V 21

Para Reemplazar las Escobillas de la Cepilladora (Fig. V, W)

1. Use la llave en T para quitar la cubierta superior y la rejilla que cubre las escobillas en la cepilladora.
2. Use un destornillador plano para desatornillar el casquillo de escobilla ubicado en la parte derecha trasera de la unidad 22.

Fig. W

g. W 22

1. Haga lo mismo con el casquillo de escobilla ubicado a la derecha del motor, dentro de la cubierta de la cepilladora.
2. Coloque las escobillas nuevas en los soportes.
3. después de instalar las escobillas, vuelva a colocar la cubierta superior y la rejilla que cubre las escobillas.
4. Antes de usar la cepilladora, haga funcionar la unidad durante 10 minutos para que se asienten las escobillas.

nOTA: Si no es necesario reemplazar las escobillas existentes, cuide de reinstalarlas manteniendo la misma orientación que tenían.

Calibración de la Escala de Ajuste de la Profundidad (Fig. X)

La escala de ajuste de la profundidad 14 de la cepilladora está establecida de fábrica. Sin embargo, con un uso extendido, la escala de ajuste de la profundidad puede mostrar una medición inexacta. Para comprobar la escala de ajuste de la profundidad, cepille un trozo de madera de desperdicio y anote la medición de la escala. Mida el espesor acabado de la pieza. Si el espesor de la pieza no coincide con la lectura de la escala de ajuste de la profundidad, afloje los dos tornillos 23 del indicador rojo. Ajuste el puntero hacia arriba o hacia abajo hasta que su lectura coincida con el espesor acabado de la pieza. Vuelva a apretar los tornillos firmemente.

Fig. X 23 14

Mantenimiento de la Base

Mantenga la mesa limpia y libre de aceite, grasa y brea. Trate la mesa con cera en pasta para ayudar a conservar su acabado liso.

Botón de Restablecimiento del Disyuntor (Fig. Y)

La cepilladora está dotado de un disyuntor de 18 amperes. Si la cepilladora se sobrecarga y deja de funcionar, apague y deje descansar la unidad durante 2 minutos y presione el botón de restablecimiento 24 antes de reanudar el trabajo.

Fig. Y

ADVERTENCIA: Para evitar que la cepilladora se encienda inesperadamente si se activa el disyuntor y corta la electricidad, cerciórese de que el interruptor esté en posición OFF (apagado) antes de restablecer la electricidad.

nOTA: La sobrecarga del disyuntor es con frecuencia resultado de tener cuchillas desafiladas. Cambie las cuchillas periódicamente para evitar que se active el disyuntor. Compruebe las cuchillas antes de restablecer el disyuntor y continuar cepillando.

Consulte la Guía de solución de problemas para obtener más información sobre la activación del disyuntor.

Reemplazo de la banda Accionadora

Hay bandas accionadoras a su disposición con un costo adicional en los centros de servicio DEWALT autorizados. El reemplazo de la banda accionadora debe ser realizado por personal de servicio calificado.

Ventilador de Expulsión de Virutas (Fig. P–R, Z)

El ventilador de expulsión de virutas de la cepilladora debe limpiarse o librarse de restos periódicamente.

EsPAñOl

Fig. Z

ADVERTENCIA: Apague la cepilladora y desconéctela antes de acceder al ventilador de expulsión de virutas.

Para Acceder al Ventilador

1. Quite la cubierta superior de la cepilladora con la llave en T.
2. Quite la cubierta de polvo (Fig. P–R) y déjela a un lado.
3. Quite los tornillos y clips de alrededor de la carcasa del ventilador.
4. Quite la carcasa del ventilador y colóquela a un lado, tal como se muestra. El ventilador quedará descubierto para su limpieza.

Consulte la Guía de solución de problemas para obtener más información.

ADVERTENCIA: Cerciórese de instalar correctamente la casa del ventilador y arme la cubierta de polvo y la cubierta superior correctamente antes de volver a utilizar la cepilladora.

Limpieza

ADVERTENCIA: Sople la suciedad y el polvo de todos los conductos de ventilación con aire seco, al menos una vez por semana. Para reducir el riesgo de lesiones, utilice siempre protección para los ojos aprobada ANSI Z87.1 al realizar esta tarea.

ADVERTENCIA: Nunca utilice solventes ni otros químicos abrasivos para limpiar las piezas no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Utilice un paño humedecido sólo con agua y jabón neutro. Nunca permita que penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en un líquido.

Se recomienda que, una vez al año, lleve o envíe la herramienta a un centro de servicio certificado de DEWALT para una limpieza, inspección y lubricación completas de la caja de engranajes.

Accesorios

ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que no sean los que ofrece DEWALT., el uso de dichos accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, con este producto deben usarse sólo los accesorios recomendados por DEWALT.

Los accesorios que se recomiendan para utilizar con la herramienta están disponibles a un costo adicional en su distribuidor local o en un centro de mantenimiento autorizado. Si necesita ayuda para localizar algún accesorio, póngase en contacto con DEWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286, llame

al 1-800-4-DEWALT (1-800-433-9258) o visite nuestro sitio web: www.dewalt.com.

Hay cuatro accesorios disponibles para la cepilladora DW735.

• DW7350 - Soporte móvil
• DW7351 - Mesas plegables
• DW7352 - Cuchillas de 325 mm (13")
• DW7353 - Accesorio de expulsión de virutas

nOTA: Los cabezales de corte helicoidales no se han probado con este producto y no se recomienda su uso.

Mesas Plegables para Accesorios DW7351 (Fig. AA)

ADVERTENCIA: Por su propia seguridad, lea el real de instrucciones de la herramienta antes de instalar las mesas. De no seguir estas advertencias podrían producirse lesiones personales y graves daños a la cepilladora y a los accesorios. Al darle servicio a esta herramienta, utilice únicamente refacciones idénticas. Haga que los cables de corriente dañados se reemplacen en un centro de servicios autorizado.

La mesa plegable DW7351 debe incluir:

2 mesas plegables 4 tornillos de cabeza

4 resortes 4 tuercas

4 tornillos escalonados

Fig. AA

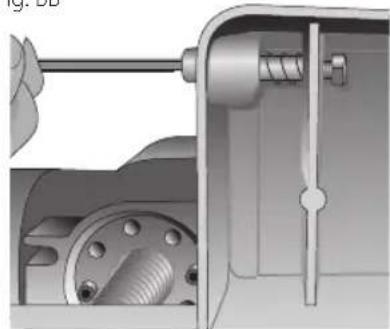

Instalación y Configuración del Material de la Base (Fig. BB-DD)

1. Coloque la cepilladora en una mesa segura o un banco de trabajo. Coloque la cepilladora de modo que se pueda acceder desde abajo a las 75 o 100 mm (3 o 4") delanteras de la base.
2. Fije la parte posterior de la cepilladora a la mesa o banco con clavos o tornillos para evitar que se ladee o caiga.

ADYERTENCIA: La cepilladora podría ladearse o caer de los mesa si no está bien fijada del lado opuesto a aquél en el que se está instalando la mesa. Pueden producirse lesiones graves.

1. Coloque el resorte en el lado menor del tornillo escalonado.

2. Introduzca el extremo del tornillo con el resorte a su alrededor en el agujero mayor de un lado dela base.

3. Empuje el tornillo escalonado hasta el fondo por el agujero que está en la primera costilla de la parte inferior de la cepilladora. El resorte debería tocar la costilla ligeramente y la rosca debe aparecer del lado derecho de la costilla.

4. En la parte inferior de lacepilladora, use una llave para mantener la tuerca en su sitio mientras gira el tornillo escalonado para que entre en ella. La llave hexagonal de 4 mm (5/32") se puede usar para girar el perno escalonado hasta que esté completamente asegurado (Fig. BB).

Fig. BB

1. Instale el tornillo más pequeño en el agujero menor con rosca que esté más abajo, a un lado de la base. Instale el tornillo más pequeño en el orificio roscado inferior en el lado de la base. Use la llave hexagonal de 4mm (5/32") para apretar tal sujetador firmemente (Fig. CC).
2. Presione el perno superior hasta que esté a nivel de la base y deslice el agujero superior de la mesa sobre el perno, liberando éste para que se bloqueen (Fig. CC, DD).

1. Para fijar la mesa a la parte trasera de la cepilladora, instale los tornillos y el resorte siguiendo el procedimiento antes detallado.

Las mesas deberán ahora plegarse hacia arriba y hacia abajo sobre el tornillo superior y descansar en el inferior cuando estén en posición para cepillar.

NOTA: Para trasladar la cepilladora con las mesas, pliéguelas y cargue la unidad como lo recomienda el manual de la cepilladora.

ADVERTENCIA: Por su propia seguridad, se a la fienda que dos personas carguen esta máquina, o se podrían ocasionar lesiones graves.

Para Quitar las Mesas

1. Presione los tornillos con resorte de la base y deslice los dos extremos de la mesa hacia usted para que se liberen de los agujeros. Es recomendable usar la llave en T de la cepilladora para empujar los tornillos de modo que queden al nivel de la base, a fin de poder quitar las mesas fácilmente.
2. Deje los materiales (los tornillos escalonados y el tornillo pequeño de cabeza) en la base hasta que tenga necesidad de volver a instalar las mesas.

Reparaciones

ADVERTENCIA: Para asegurar la SEGURIDAD y la CUSTABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes (inclusive la inspección y el cambio de las escobillas, cuando proceda) deben ser realizados en un centro de mantenimiento en la fábrica DEWALT u en un centro de mantenimiento autorizado DEWALT. Utilice siempre piezas de repuesto idénticas.

Para reparación y servicio de sus herramientas eléctricas, favor de dirigirse al Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400-1 Poniente Col. (667) 717 89 99 San Rafael

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector (33) 3825 6978 Juárez

MEXICO, D.F.

Av. Universidad 1525 - Col. San Luis [phone]

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro [phone]

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col. [phone] Remes

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro [phone]

PARA OTRAS LOCALIDADES:

Si se encuentra en México, por favor llame al (55) 5326 7100

Si se encuentra en U.S., por favor llame al 1-800-433-9258 (1-800 4-DEWALT)

Póliza de Garantía

IDENTIFICACIÓN DEL PRODUCTO:

Sello o firma del Distribuidor.

Nombre del producto:

Mod./Cat.:

Marca: ____

Núm. de serie:

EsPAñOl

(Datos para ser llenados por el distribuidor) Fecha de compra y/o entrega del producto:

Nombre y domicilio del distribuidor donde se adquirió el producto:

Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente erogados derivados del cumplimiento de este certificado.

Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura de compra.

Excepciones

Esta garantía no será válida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;
• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de este certificado.

Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesorios originales.

Registro en línea

Gracias por su compra. Registre su producto ahora para:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta, podrá obtener un servicio en garantía más eficiente, en caso de que exista un problema con su producto.
• COnFiRMATCiÓN DE PROPiEDAD: En caso de una pérdida que cubra el seguro, como un incendio, una inundación o un robo, el registro de propiedad servirá como comprobante de compra.
• PARA sU sEgURiDAD: Si registra el producto, podremos comunicarnos con usted en el caso improbable que se deba enviar una notificación de seguridad conforme a la Federal Consumer Safety Act (Ley Federal de Seguridad de Productos para el Consumidor).

Registro en línea en www.dewalt.com/register.

Garantía limitada por tres años

DEWALT reparará, sin cargo, cualquier falla que surja de defectos en el material o la fabricación del producto, por hasta tres años a contar de la fecha de compra. Esta garantía no cubre fallas de las piezas causadas por su desgaste normal o abuso a la herramienta. Para mayores detalles sobre la cobertura de la garantía e información acerca de reparaciones realizadas bajo garantía, visítenos en

www.dewalt.com o dirigase al centro de servicio más cercano. Esta garantía no aplica a accesorios o a daños causados por reparaciones realizadas o intentadas por terceros. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O CONSECUENTES. Algunos estados no permiten limitaciones sobre la duración de una garantía implícita, o la exclusión o limitación de daños incidentales o consecuentes, así que estas limitaciones pueden no aplicarse a usted. Esta garantía le otorga derechos legales específicos, además de los cuales usted puede tener otros derechos dependiendo del estado o la provincia en que se encuentre.

Además de la garantía, las herramientas DEWALT están cubiertas por:

1 AÑO DE sERViCiO gRATUiTO

DEWALT mantendrá la herramienta y reemplazará las piezas gastadas por su uso normal, sin cobro, en cualquier momento durante un año a contar de la fecha de compra.

gARAnTÍA DE REEMBOIsO DE sU DinERO POR 90 DÍAs

Si no está completamente satisfecho con el desempeño de su máquina herramienta, láser o clavadora DEWALT, cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ninguna pregunta.

AMÉRICA IATinA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.

REEMPIAZO gRATUiTO DE IAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven ilegibles o faltan, llame al 1-800-433-9258 (1-800-4-DEWALT) para que se le reemplacen gratuitamente.

Solamente para propósito de México: Importado por: DEWALT Industrial Tool Co. S.A. de C.V. Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón México D.F.

Tel. [phone]

R.F.C.: BDE810626-1W7

EsPECiFiCACiOnEs

DW735

Tensión de alimentación: 120 V AC

Consumo de corriente: AC 15 A

Frecuencia de alimentación: 60 Hz

Potencia nominal: 1674 W

Rotación sin carga: 10 000/min

Guía de Solución de Problemas

Problema Causa posible Posible solución
Si el material no se alimenta adecuadamente.	Compruebe si hay cuchillas sin filo.	Gire o reemplace según sea necesario. Consulte la secciónCómo cambiar las cuchillas de la cepilladora.
	Compruebe si hay exceso de obstrucción en la cubierta de polvo.	ConsulteMantenimiento periódico y las Figuras P—R en la secciónCambio o rotación de cuchillas de la cepilladora
	Compruebe si hay exceso de aceite/residuos/brea en los rodillos de alimentación.	Consulte los párrafosMantenimiento periódico y Limpieza en la secciónMantenimiento.
	Compruebe si hay material excesivamente retorcido, ahuecado o arqueado.Compruebe si hay una correa de transmisión rota.	Consulte el párrafoMadera torcida, abombada y arqueada en la secciónCepillado básico.Consulte el párrafoReemplazo de la banda accionadora en la secciónMantenimiento.
Si el interruptor de circuito se dispara repetidamente	Cuchillas desafiladas Las cuchillas desafiladas pueden provocar una sobrecarga del motor, rote o reemplace según sea necesario. Consulte la secciónCómo cambiar las cuchillas de la cepilladora.NOTA: La sobrecarga del interruptor de circuito a menudo es el resultado de cuchillas sin filo. Si el interruptor de su cepilladora se dispara, verifique el filo de sus cuchillas antes de intentar restablecer el interruptor para continuar el cepillado.
	La profundidad de corte es mayor. Un corte demasiado agresivo podría causar una sobrecarga del motor. Consulte el párrafoAjuste de profundidad en la sección Montaje y ajustes y el párrafoMedidor de eliminación de material en la sección Operación.
	La velocidad de alimentación es mayor. Disminuya la velocidad de alimentación a 14 pies/min. Una reducción en la velocidad de alimentación reducirá la carga en el motor y evitará que el interruptor se dispare.
Si la unidad no funciona Compruebe si la unidad está conectada.		Asegúrese que la unidad esté conectada en el tomacorriente apropiado, consulte la secciónInstrucciones generales de seguridads.
		Verifique si la cubierta superior está colocada correctamente. Consulte la Figura P para la ubicación correcta.
		Compruebe si la protección contra el polvo está colocada correctamente. ConsulteDespués de instalar cuchillas nuevas.
		Verifique si es necesario reiniciar el interruptor de circuito. Consulte el párrafoBotón de restablecimiento del interruptor de circuito en la secciónMantenimiento.
		Compruebe si los cepillos del motor están agotados. Consulte el párrafoCepillos en la secciónMantenimiento.
Si las virutas no se expulsan de la parte posterior de la unidad	Compruebe si hay exceso de obstrucción en la cubierta contra polvo y el ventilador. Consulte los párrafosMantenimiento Periódico y Ventilador de expulsión de virutas en la secciónMantenimiento.
	Compruebe si la protección contra el polvo está colocada correctamente. ConsulteDespués de instalar cuchillas nuevas.
Si las virutas no se expulsan de la parte posterior de la unidad	Incluso en condiciones de carga normales, otras cargas eléctricas en el mismo circuito de ramal pueden hacer que el interruptor se dispare.Cuchillas desafiladas Las cuchillas desafiladas pueden provocar una sobrecarga del motor, rote o reemplace según sea necesario. Consulte la secciónCómo cambiar las cuchillas de la cepilladora.La profundidad de corte es mayor. Un corte demasiado agresivo podría causar una sobrecarga del motor. Consulte el párrafoAjuste de profundidad en la sección Montaje y ajustes y el párrafoMedidor de eliminación de material en la sección Operación.
	La velocidad de alimentación es mayor. Disminuya la velocidad de alimentación a 14 pies/min. Una reducciónen la velocidad de alimentación reducirá la carga en el motor y evitará que el interruptor se dispare.
