MANUAL DE USUARIO PDP5080HD PIONEER

La luz intermitente con el símbolo de punta de flecha dentro un triángulo equilátero. Está convenido para avisar el usuario de la presencia de "vollaje peligrossa" no alistada dentro el producto que podría constituir un peligro de choque eléctrico para las personas.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENCIÓN:

PARA PREVENIR EL PELIGRO DE CHOQUE ELÉCTRICO NO REMOVER LA TAPA NITAS PARTES DENTRO NO UTILIZADAS. LLAMAR UNA PERSONA CUALIFICADA

El punto exc amativo dentro un triángulo equilátero convenido para avsar el usuario de la presencia de importantes instrucciones sobre el funcionamiento y la manutención en la librela que acompaña el acarato.

D3-4-2-1-1_Sp-A

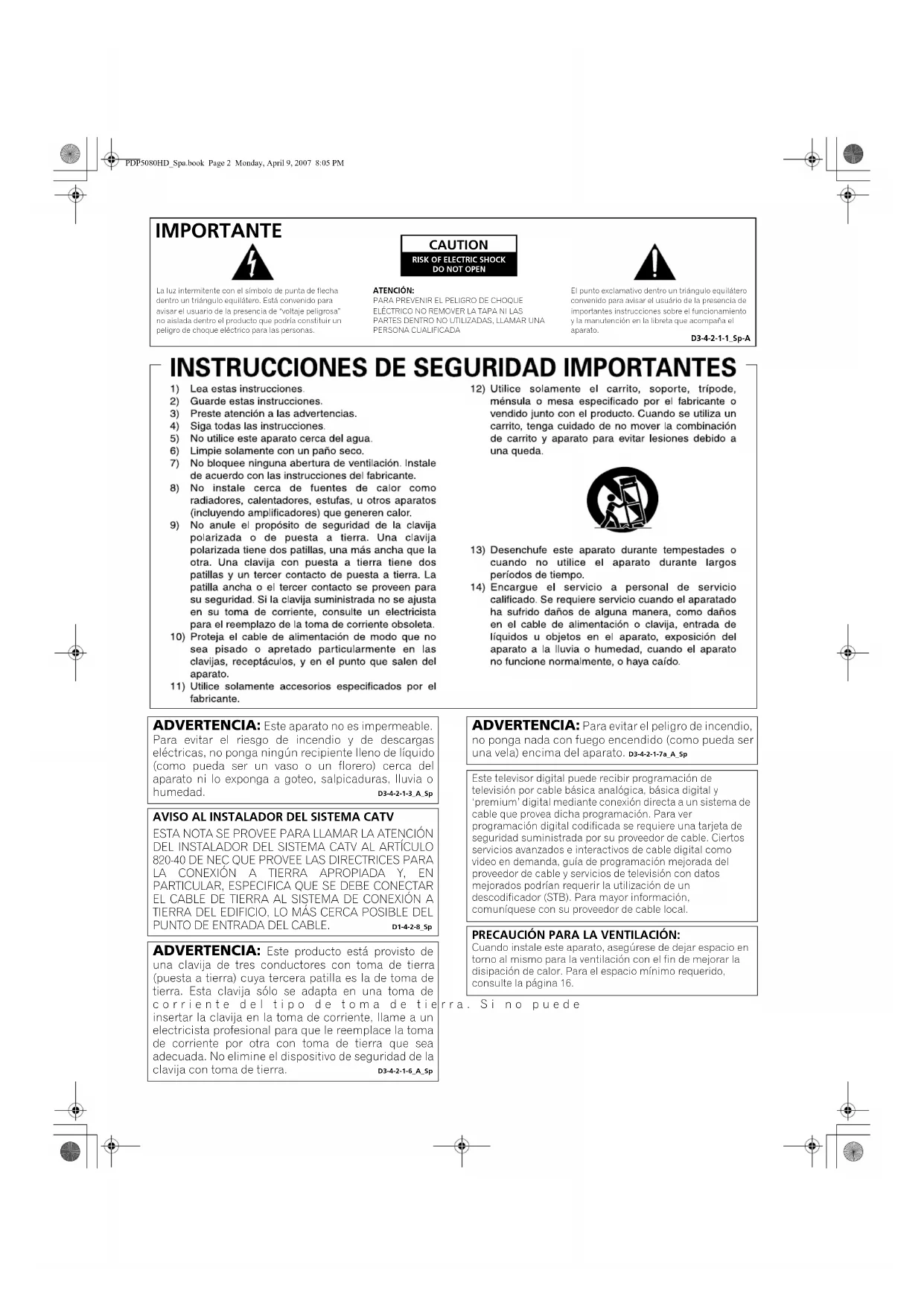

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

1) Lea estas instrucciones.
2) Guarde estas instrucciones.
3) Preste atención a las advertencias.
4) Siga todas las instrucciones.
5) No utilice este aparato cerca del agua
6) Limpie solamente con un paño seco.
7) No bloquee ninguna abertura de ventilación. Instale de acuerdo con las instrucciones del fabricante.
8) No instale cerca de fuentes de calor como radiadores, calentadores, estufas, u otros aparatos (incluyendo amplificadores) que generen calor.
9) No anule el propósito de seguridad de la clavija polarizada o de puesta a tierra. Una clavija polarizada tiene dos patillas, una más ancha que la otra. Una clavija con puesta a tierra tiene dos patillas y un tercer contacto de puesta a tierra. La patilla ancha o el tercer contacto se proveen para su seguridad. Si la clavija suministrada no se ajusta en su toma de corriente, consulte un electricista para el reemplazo de la toma de corriente obsoleta.
10) Proteja el cable de alimentación de modo que no sea pisado o apretado particularmente en las clavijas, receptáculos, y en el punto que salen del aparato.
11) Utilice solamente accesorios especificados por el fabricante.

12) Utilice solamente el carrito, soporte, trípode, ménsula o mesa especificado por el fabricante o vendido junto con el producto. Cuando se utiliza un carrito, tenga cuidado de no mover la combinación de carrito y aparato para evitar lesiones debido a una queda.

13) Desenchufe este aparato durante tempestades o cuando no utilice el aparato durante largos períodos de tiempo.
14) Encargue el servicio a personal de servicio calificado. Se requiere servicio cuando el aparatado ha sufrido daños de alguna manera, como daños en el cable de alimentación o clavija, entrada de líquidos u objetos en el aparato, exposición del aparato a la lluvia o humedad, cuando el aparato no funcione normalmente, o haya caído.

ADVERTENCIA: Este aparato no es impermeable. Para evitar el riesgo de incendio y de descargas eléctricas, no ponga ningún recipiente lleno de líquido (como pueda ser un vaso o un florero) cerca del aparato ni lo exponga a goteo, salpicaduras, lluvia o humedad. D3-4-2-1-3_A_Sp

AVISO AL INSTALADOR DEL SISTEMA CATV

ESTA NOTA SE PROVEE PARA LLAMAR LA ATENCIÓN DEL INSTALADOR DEL SISTEMA CATV AL ARTÍCULO 820-40 DE NEC QUE PROVEE LAS DIRECTRICES PARA LA CONEXIÓN A TIERRA APROPIADA Y, EN PARTICULAR, ESPECIFICA QUE SE DEBE CONECTAR EL CABLE DE TIERRA AL SISTEMA DE CONEXIÓN A TIERRA DEL EDIFICIO, LO MÁS CERCA POSIBLE DEL PUNTO DE ENTRADA DEL CABLE. D1-4-2-B_5p

ADVERTENCIA: Este producto está provisto de una clavija de tres conductores con toma de tierra (puesta a tierra) cuya tercera patilla es la de toma de tierra. Esta clavija sólo se adapta en una toma de corriente del tipo de toma de tie insertar la clavija en la toma de corriente, llame a un electricista profesional para que le reemplace la toma de corriente por otra con toma de tierra que sea adecuada. No elimine el dispositivo de seguridad de la clavija con toma de tierra. D3-4-2-1-6_A_Sp

ADVERTENCIA: Para evitar el peligro de incendio, no ponga nada con fuego encendido (como pueda ser una vela) encima del aparato. D3-4-2-1-7a_A_Sp

Este televisor digital puede recibir programación de televisión por cable básica analógica, básica digital y 'premium' digital mediante conexión directa a un sistema de cable que provea dicha programación. Para ver programación digital codificada se requiere una tarjeta de seguridad suministrada por su proveedor de cable. Ciertos servicios avanzados e interactivos de cable digital como video en demanda, guía de programación mejorada del proveedor de cable y servicios de televisión con datos mejorados podrían requieran la utilización de un descodificador (STB). Para mayor información, comuníquese con su proveedor de cable local.

PRECAUCIÓN PARA LA VENTILACIÓN:

Cuando instale este aparato, asegúrese de dejar espacio en torno al mismo para la ventilación con el fin de mejorar la disipación de calor. Para el espacio mínimo requerido, consulte la página 16.

rra. Si no puede

ADVERTENCIA: Las ranuras y aberturas de la caja del aparato sirven para su ventilación para poder asegurar un funcionamiento liable del aparato y para protegerlo contra sobrecalentamiento. Para evitar el peligro de incendio, las aberturas nunca deberán laparse ni cubrirse con nada (como por ejemplo, periódicos, manteles, cortinas) ni ponerse en funcionamiento el aparato sobre una allombra gruesas o una cama.

Información al usuario

Cambios o modificaciones realizados sin la autorización apropiada pueden invalidar el derecho del usuario de operar el equipo.

[Para el modelo canadiense]

Este aparato digital de clase B cumple con la norma ICES-003 del Canadá.

COMISIÓN FEDERAL DE COMUNICACIONES DECLARACIÓN DE CONFORMIDAD

Este dispositivo cumple con la parte 15 de los reglamentos de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencia perjudicial, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo una interferencia que puede causar un funcionamiento no deseado.

Nombre del producto: Sistema de Pantalla de Plasma Número del modelo: PDP-5080HD/PDP-4280HD

Categoría del producto: Computadoras personales y periféricos de clase B

Nombre del responsable: PIONEER ELECTRONICS SERVICE, INC.

Dirección: 1925 E. DOMINGUEZ ST., LONG BEACH, CA 90801-1760, U.S.A.

Teléfono: 800-421-1625

NOTA: Este equipo ha sido probado y se ha comprobado que cumple con los límites para un dispositivo digital de clase B, de acuerdo con la Parte 15 de las Reglas de FCC. Esos límites están concebidos para proveer una protección razonable contra interferencias prejudiciales en una instalación residencial. Este equipo genera, utiliza, y puede radiar energía de frecuencia de radio y, si no se instala y se utiliza de acuerdo con las instrucciones, puede causar interferencias prejudiciales a las comunicaciones de radio. Sin embargo, no hay ninguna garantía de que no ocurrirá interferencia en una instalación particular. Si este equipo causa interferencia perjudicial a la recepción de radio o televisión, que se puede determinar mediante el encendido y apagado del equipo, se recomienda al usuario que intente corregir la interferencia a través de una o más de las medidas siguientes:

• Reoriente o reubique la antena de recepción.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente en un circuito diferente del cual el receptor está conectado.
• Consulte su revendedor o un técnico experimentado de radio/TV para ayuda.

D8-10-1-2_Sp

PRECAUCIÓN: Este producto satisface los reglamentos de la FCC cuando se utilizan cables o conectores blindados para conectar el producto a otro equipo. Para impedir las interferencias electromagnéticas con aparatos eléctricos tales como radios y televisores, utilice conectores y cables blindados para hacer las conexiones. D8-10-3a_Sp

AVISO IMPORTANTE - EL NÚMERO DE SERIE PARA ESTE EQUIPO SE ENCUENTRA EN EL PANEL TRASERO. SÍRVASE ESCRIBIR ESTE NUMERO DE SERIE EN SU TARJETA DE GARANTÍA ADJUNTA Y GUÁRDELA EN UN LUGAR SEGURO. ESTO ES PARA SU SEGURIDAD. D1-4-2-6-1_Sp

PRECAUCIÓN: El interruptor de la alimentación POWER de este aparato no corta por completo toda la alimentación de la toma de corriente de CA. Puesto que el cable de alimentación hace las funciones de dispositivo de desconexión de la corriente para el aparato, para desconectar toda la alimentación del aparato deberá desenchufar el cable de la toma de corriente de CA. Por lo tanto, asegúrese de instalar el aparato de modo que el cable de alimentación pueda desenchufarse con facilidad de la toma de corriente de CA en caso de un accidente. Para evitar correr el peligro de incendio, el cable de alimentación también deberá desenchufarse de la toma de corriente de CA cuando no se tenga la intención de utilizarlo durante mucho tiempo seguido (por ejemplo, a de irse de vacaciones).

STANDBY: En el modo de espera, el flujo de alimentación principal se corta y la unidad no queda totalmente operacional.

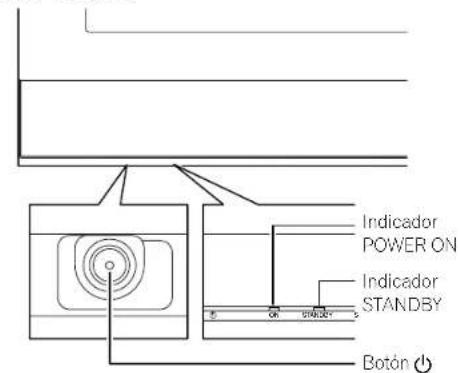

Indicador STANDBY/ON: El indicador se enciende en rojo cuando la unidad está en el modo de espera y se enciende en azul cuando está en el modo de encendido.

Entorno de funcionamiento

Temperatura y humedad del entorno de funcionamiento +0 °C a +40 °C (+32°F a +104°F); menos del 85 % de humedad relativa (rejillas de refrigeración no obstruidas) No instale este aparato en un lugar mal ventilado, ni en lugares expuestos a alta humedad o a la luz directa del sol (o de otra luz artificial potente). D3-4-2-1-7c_A_Sp

D3-4-2-2-2a_A_Sp

D3-4-2-1-7c_A_Sp

Contenido

Gracias por la adquisición de este producto Pioneer.

Lea completamente este manual de instrucciones para aprender a operar correctamente el aparato. Después de haber terminado la lectura de las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro.

En algunos países o regiones, la forma de la clavija de alimentación y de la toma de corriente pueden ser diferentes de la mostrada en las ilustraciones de explicación. Sin embargo, el método de conexión y la operación del aparato son iguales.

Las ilustraciones que aparecen en este manual son para el modelo PDP-5080HD, a menos que se especifique de lo contrario.

Contenido

01 Información de orientación importante para el usuario .... 7

02 Precauciones de seguridad.... 10

Precauciones relacionadas con la instalación ....11

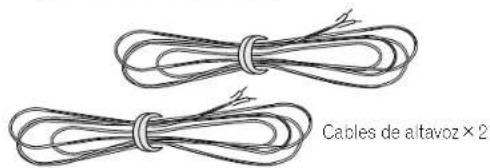

03 Accesorios suministrados.... 12

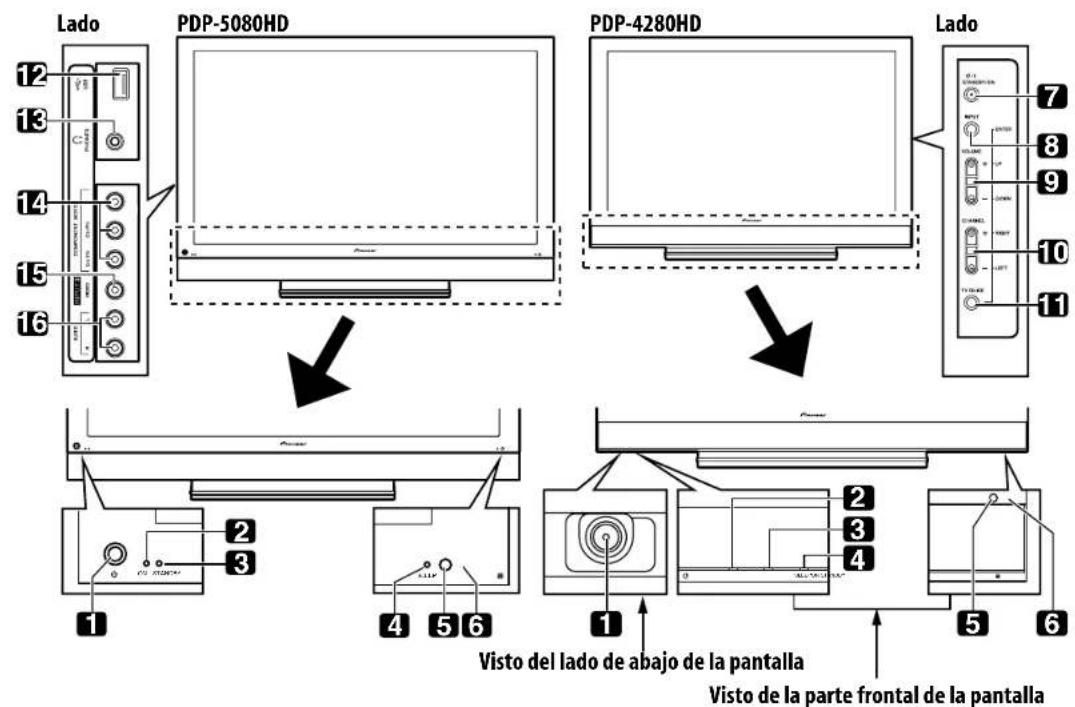

04 Nombres de los componentes...... 13

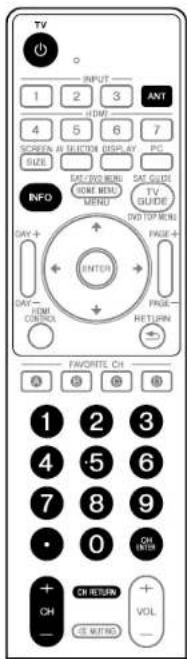

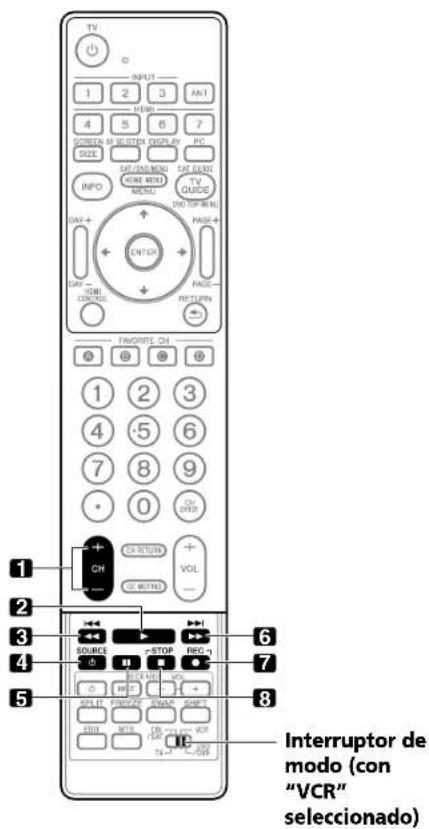

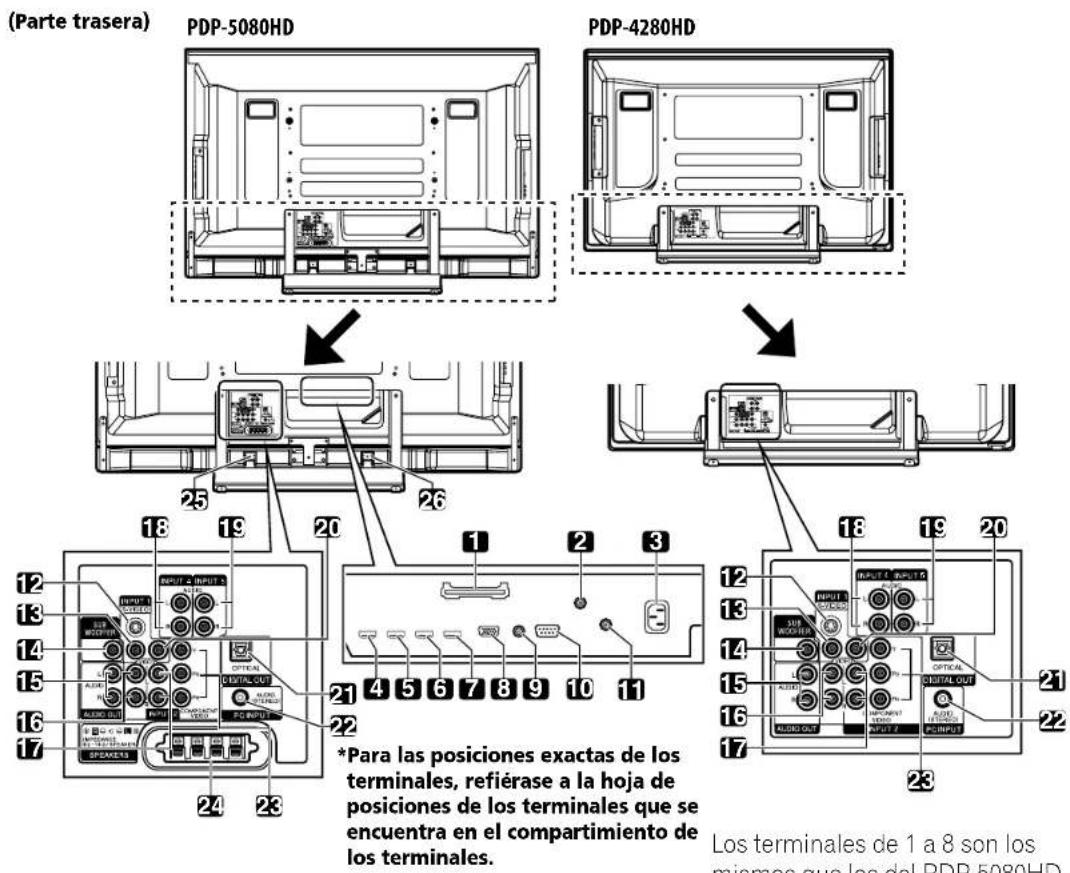

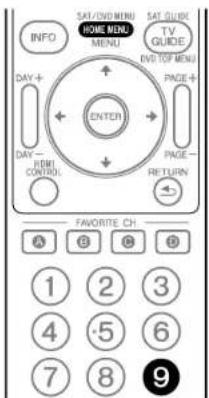

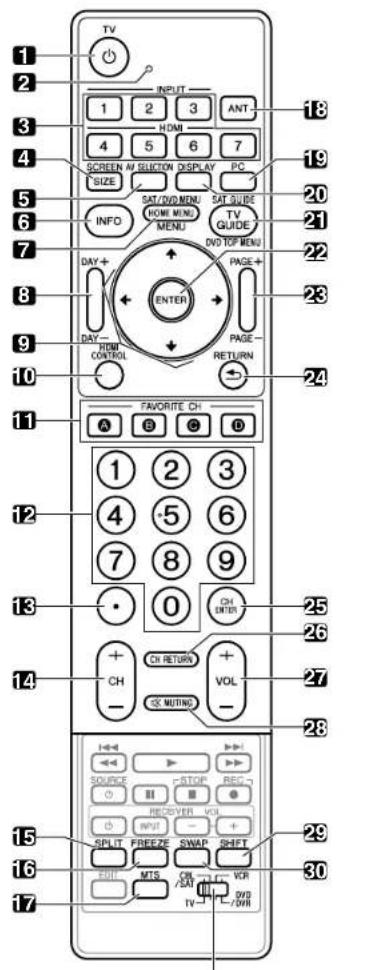

Pantalla de plasma ....13 Mando a distancia ....15

05 Preparación.... 16

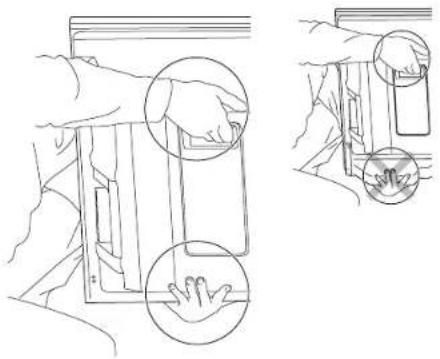

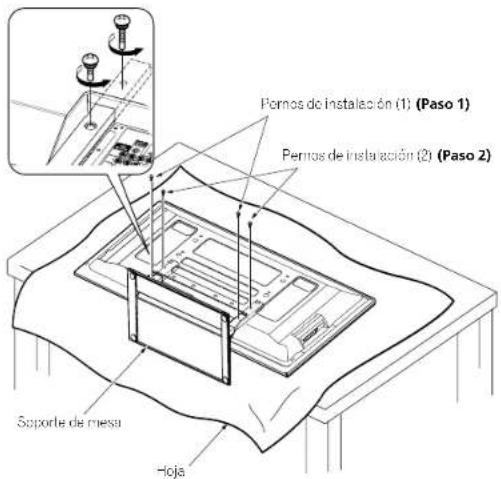

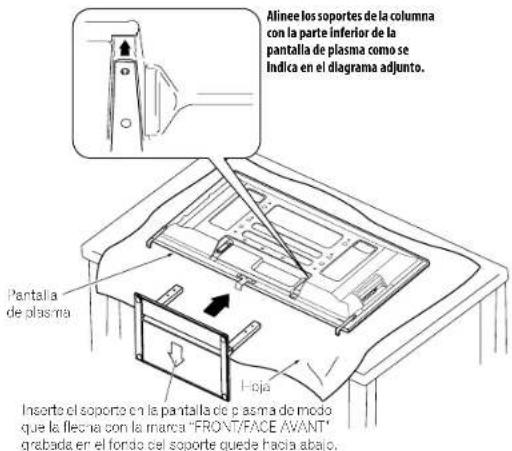

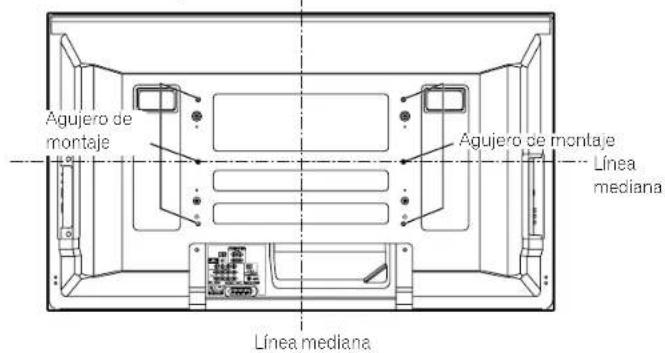

Instalación de la pantalla de plasma .....16 Traslado de la pantalla de plasma .....16

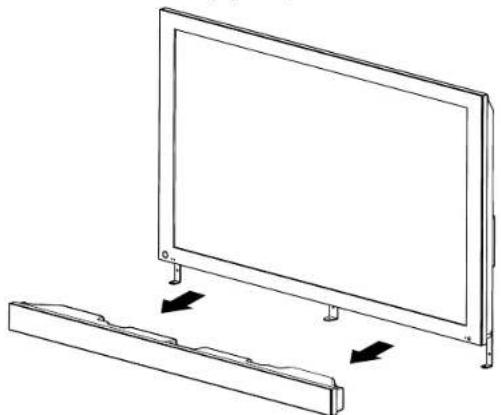

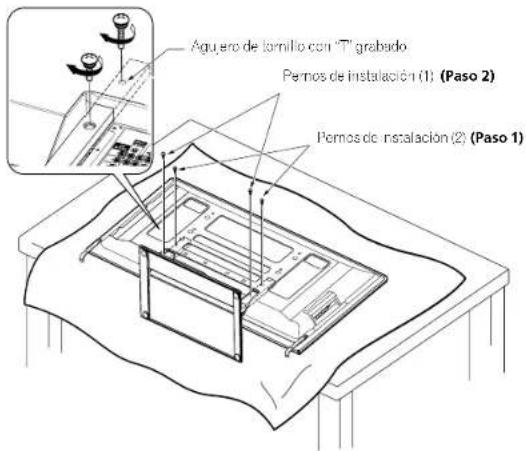

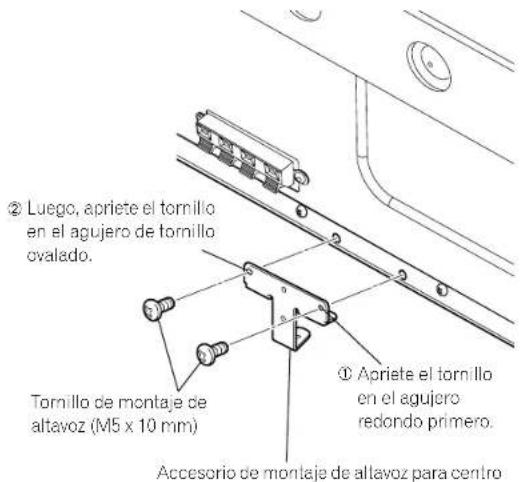

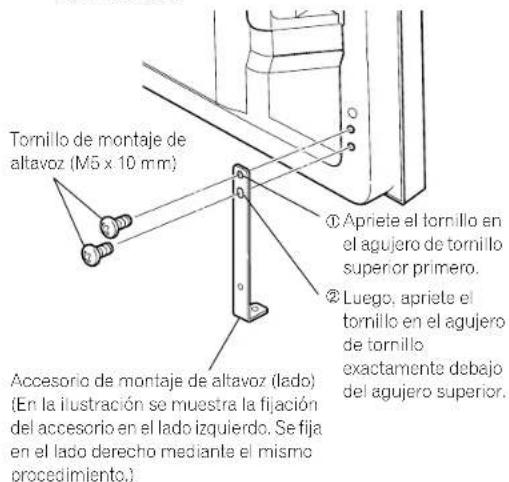

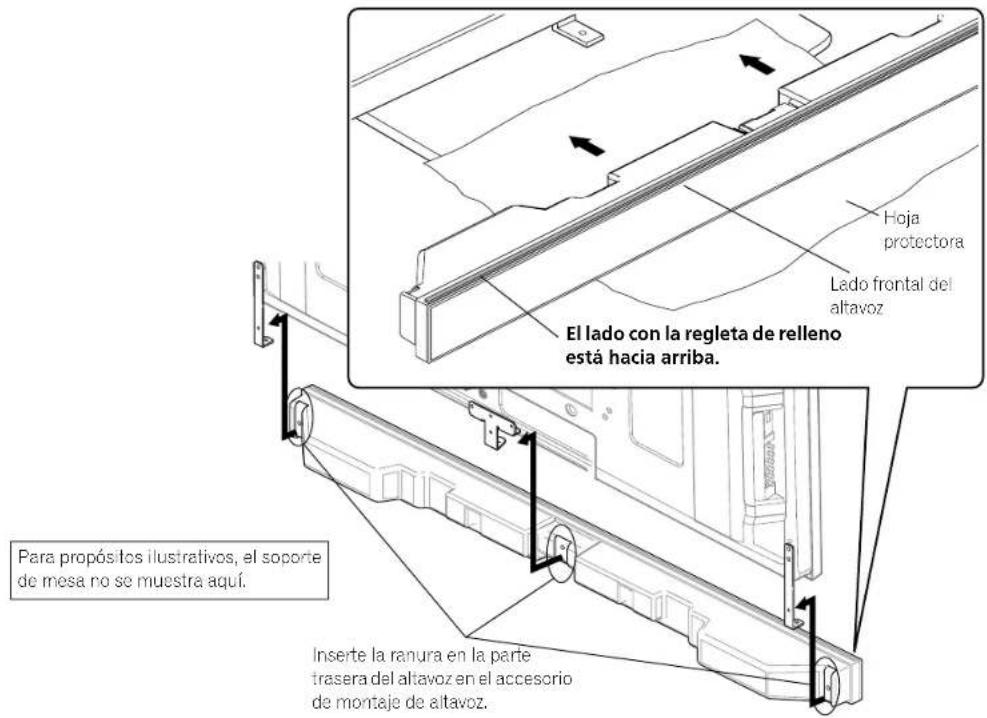

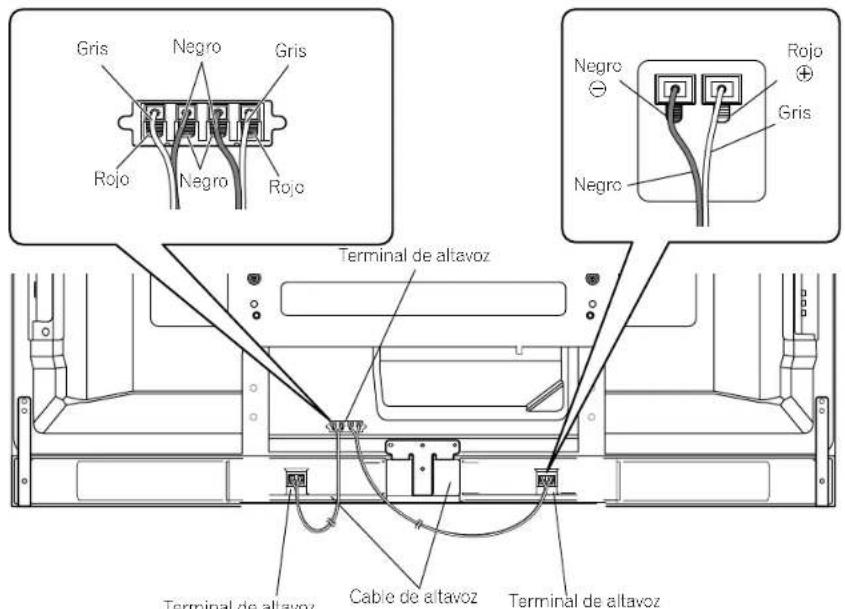

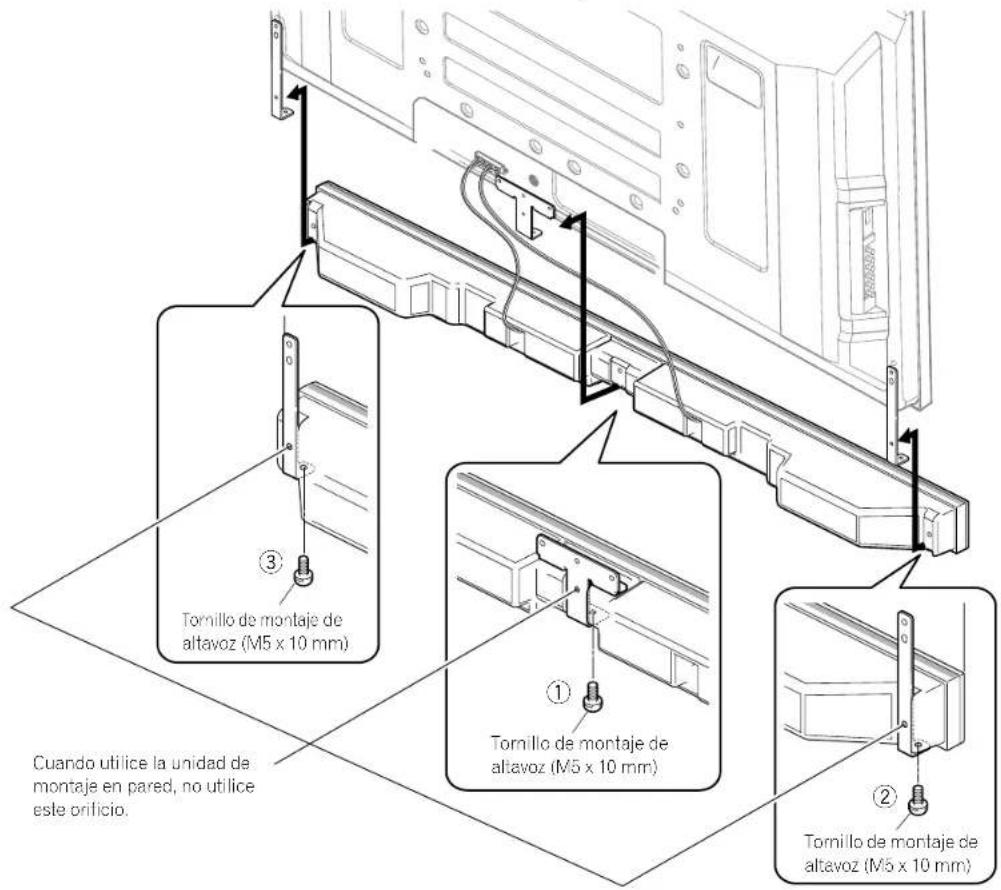

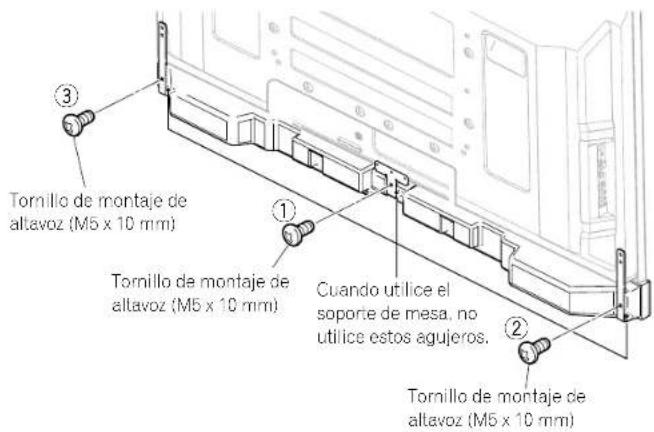

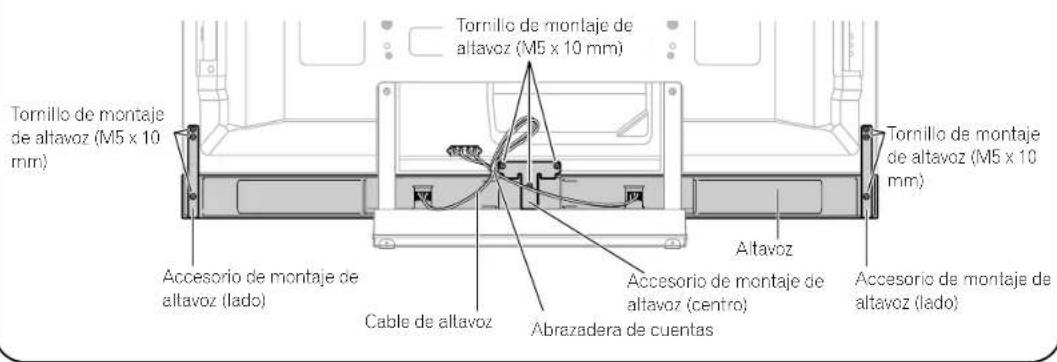

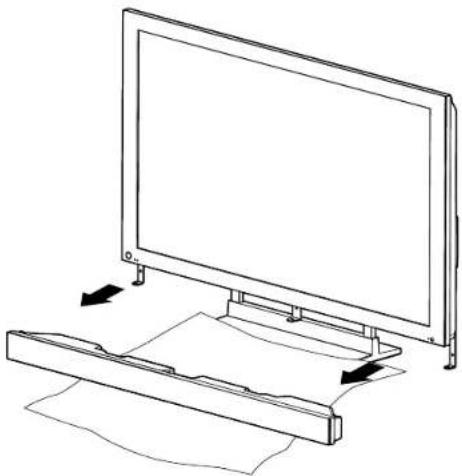

Instalación del altavoz Pioneer (PDP-5080HD) ....16 Cuando utilice la unidad de montaje en pared: ....20

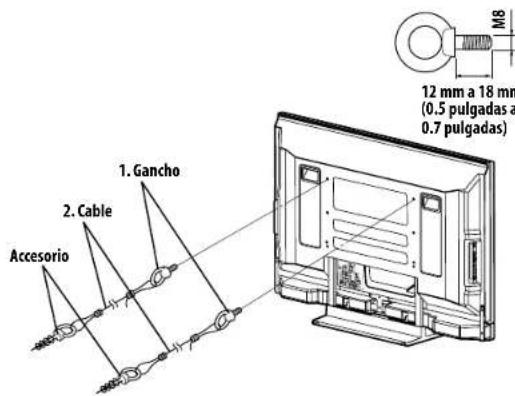

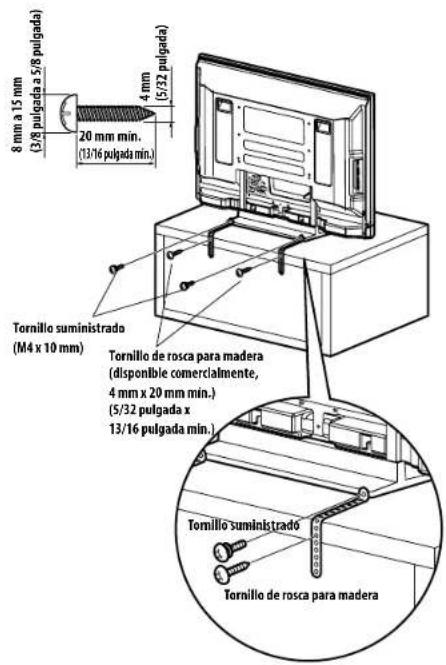

Prevención de caída de la pantalla de plasma ....21 Instalación/extracción del soporte Pioneer ....22

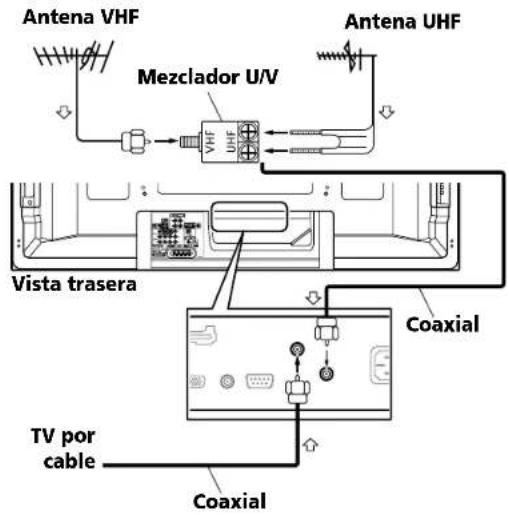

Conexiones de los cables para contemplar canales de TV digitales y/o convencionales ....24

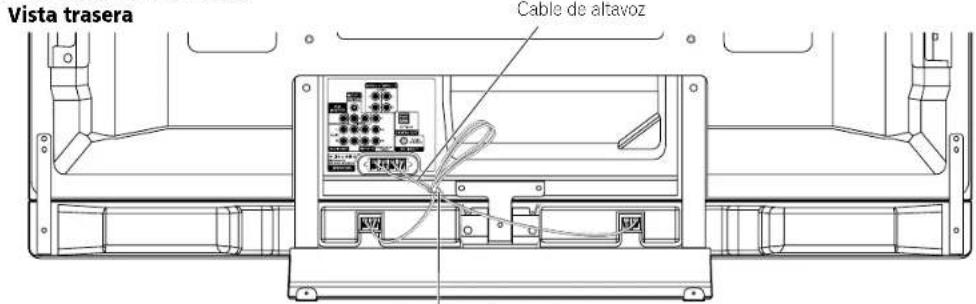

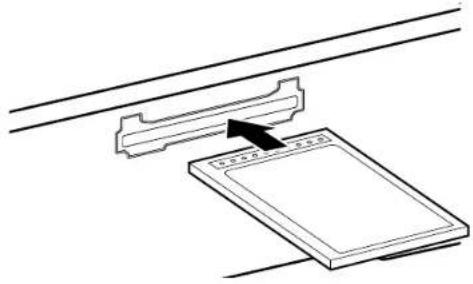

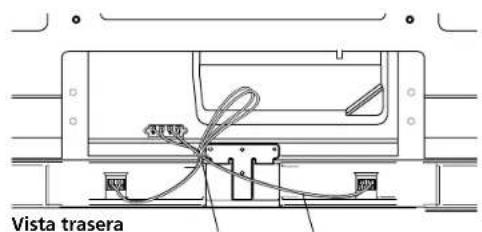

Colocación de la tarjeta CableCARD™ ....24 Encaminamiento de los cables .....25

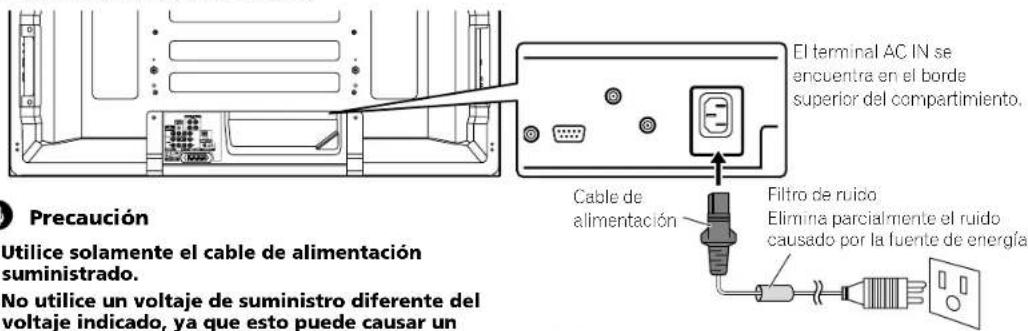

Conexión de cable de alimentación .....25

Preparación del mando a distancia .....26 Rango de operación permisible del mando a distancia .....26

06 Operaciones básicas.... 27

Encendido del sistema ....27 Apagado del sistema ....27

Contemplación de canales de TV ....28 Selección de la antena ....28 Cambio de canales ....28 Cambio del volumen y sonido ....29

Cambio del idioma 29

Configuración del modo MTS/SAP ..... 30

Visualización de un rótulo de canal .... 31

Utilización del servicio POD ...... 31

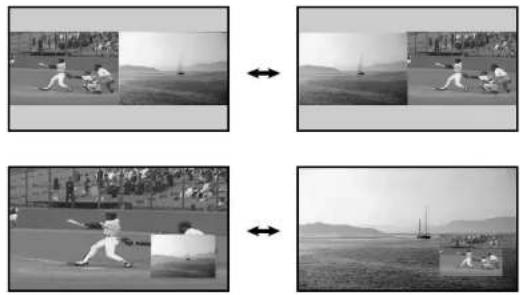

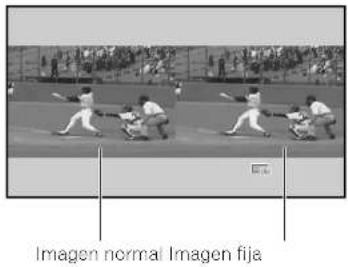

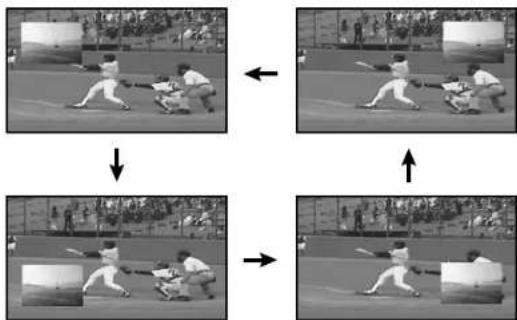

Utilización de las funciones de multipantalla .... 31 División de la pantalla .... 31 Congelamiento de imágenes .... 32

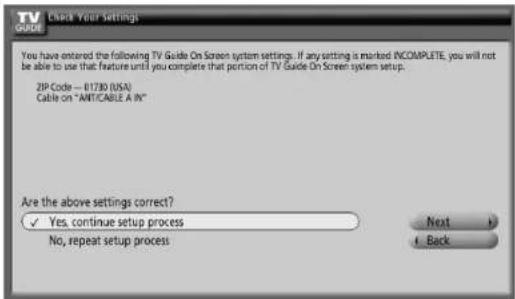

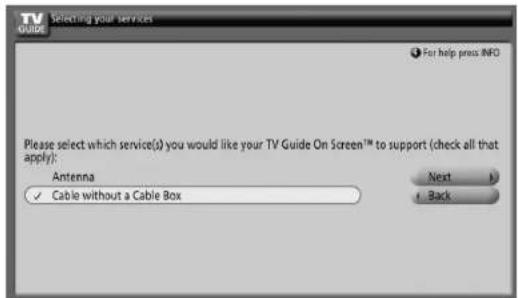

07 Configuración del sistema TV Guide On Screen™ 33

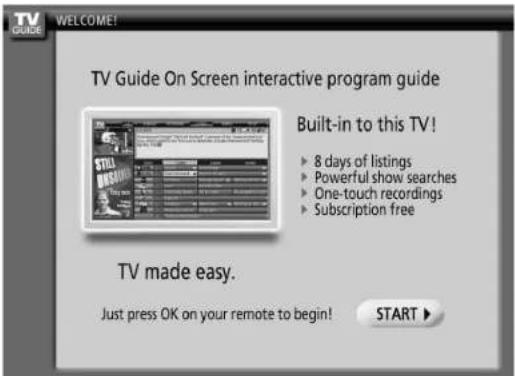

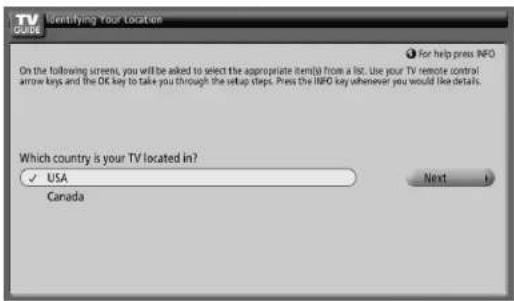

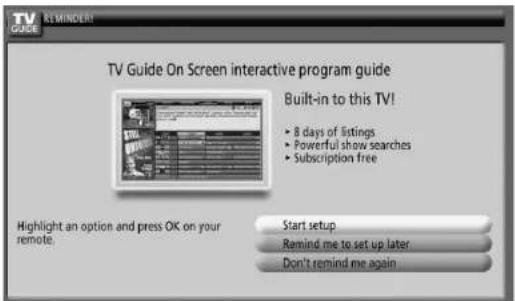

Sobre el sistema TV Guide On Screen™ .... 33 Configuración del sistema TV Guide On Screen™ .... 33

08 EI MENÚ PRINCIPAL ....36

Resumen del MENÚ PRINCIPAL .... 36 Utilización del MENÚ PRINCIPAL .... 36

09 Configuración del sintonizador...... 37

Configuración de los canales de TV .... 37 Utilización del preajuste automático de los canales .... 37 Configuración para saltar canales indeseables .... 37 Configuración de los canales de TV .... 37 Comprobación de la intensidad de la señal .... 37

Comprobación de la identificación de la tarjeta CableCARD™ 38

Control familiar .... 38 Cambio de la contraseña .... 38 Borrado de la contraseña .... 39 Activación del control familiar .... 39

Configuración del sistema de clasificación de cine voluntario (MPAA) 39 Configuración de las clasificaciones de TV 39

Contenido

Configuración de las guías familiares de TV (Guías de TV) 40

Bloqueo de programas de TV no clasificados (NR) 40

Sistemas de clasificaciones canadienses 40

Configuración de las clasificaciones canadienses en inglés 41

Configuración de las clasificaciones canadienses en francés .... 41

Configuración de nuevas clasificaciones 41

Eliminación de nuevas clasificaciones 42

Desactivación temporal del control familiar 42

Configuración de sus canales favoritos 43

Configuración de la subtitulación ..... 43 Activación de la subtitulación ..... 43

Selección del tipo de subtitulación convencional 43

Selección de la subtitulación digital ... 43

Selección de los parámetros de la subtitulación digital 44

Ajuste del reloj 44

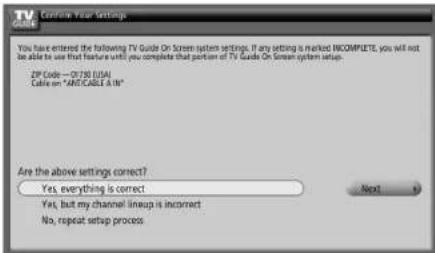

10 Operación del sistema TV Guide On Screen™....45

Utilización del sistema TV Guide On Screen™ 45

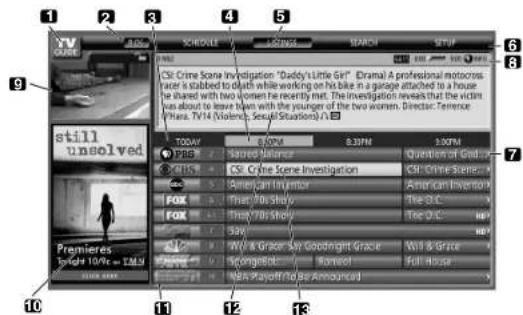

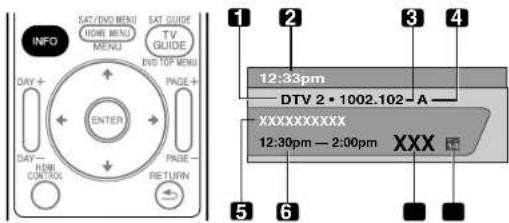

Componentes de la pantalla 45

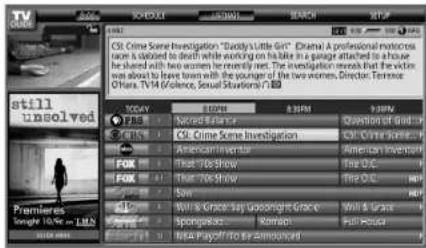

La pantalla de listas 46

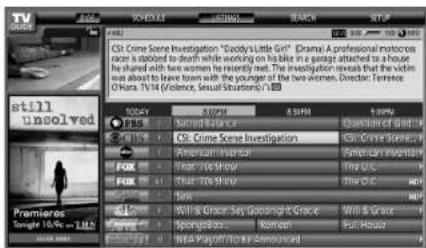

Configuración de los avisos de programa 46

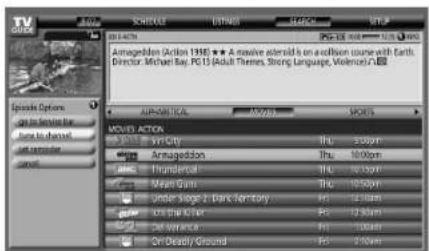

Búsqueda de programas 48

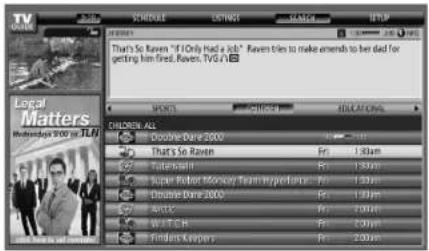

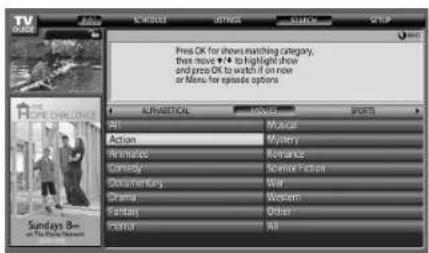

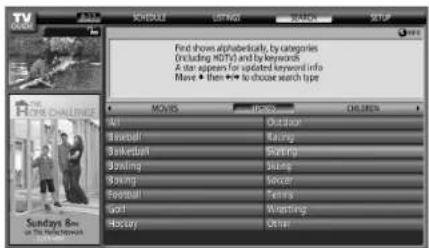

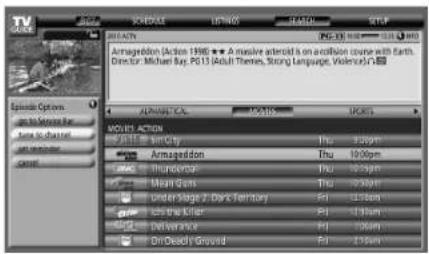

Búsqueda por categoría 48

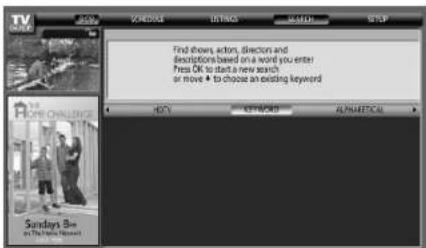

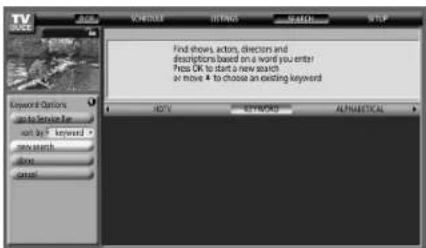

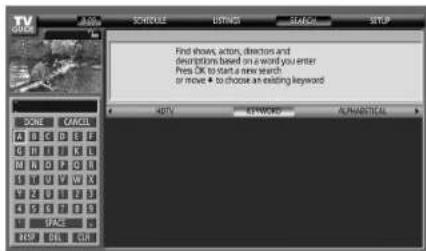

Búsqueda por palabra clave ..... 49

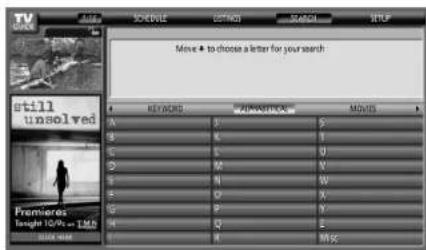

Búsqueda alfabética 49

El menú de búsqueda Episode Options ....50

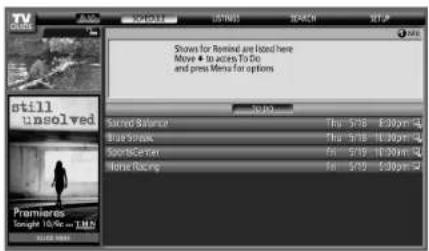

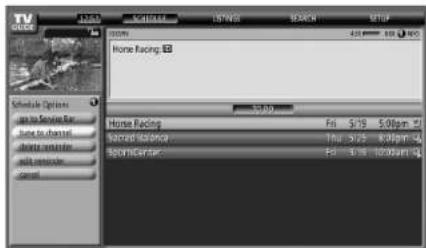

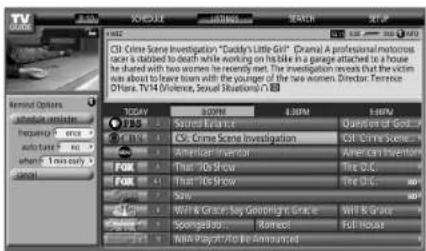

Programación de avisos ....50 Utilización de la lista de avisos To Do ....51

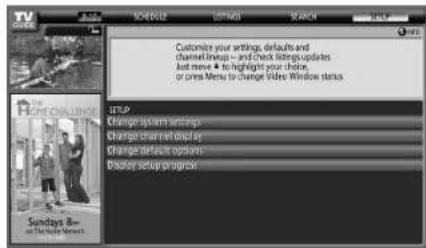

Cambio de las opciones de configuración ....51

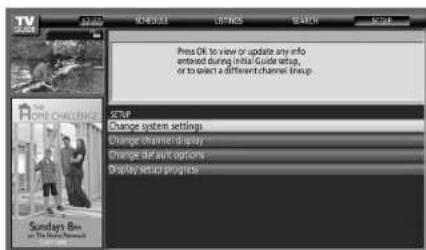

Cambios de las configuraciones del sistema....51

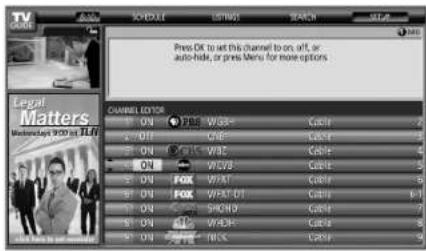

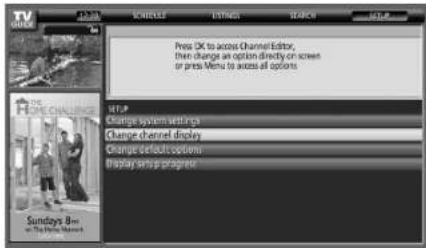

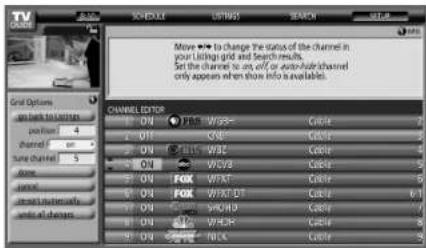

Cambio de las configuraciones de visualización de canales ....52

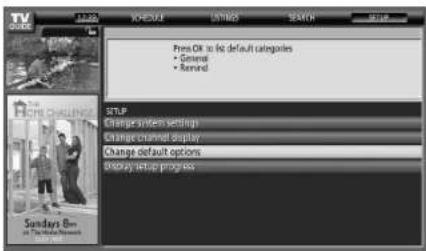

Cambio de las opciones predeterminadas ....53

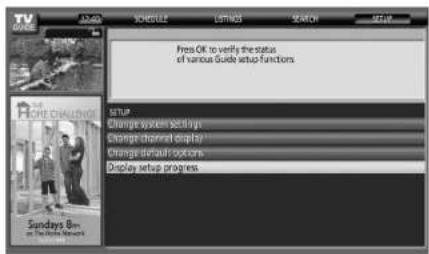

Visualización del progreso de configuración ....53

11 Ajustes y configuraciones .... 54

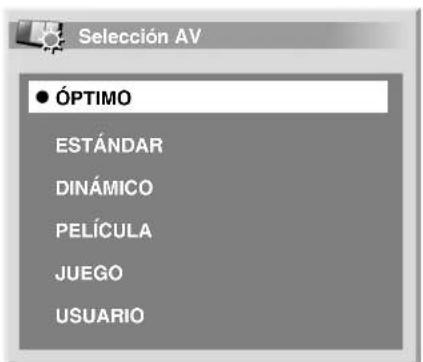

Selección AV 54

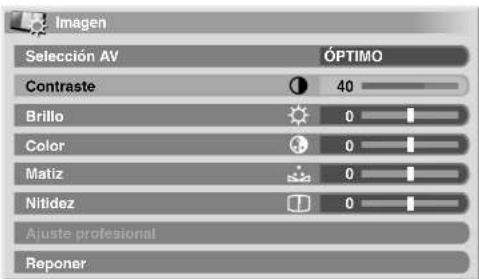

Ajustes de imagen básicos ....55

Ajustes de imagen avanzados ....55 Utilización de PureCinema ....55

Utilización del detalle de imagen .....56

Utilización de la temperatura de color ....56

Utilización de CTI 56

Eliminación de ruido de las imágenes ....56

Comparación de los ajustes de imagen en la pantalla ....57

Ajustes del sonido 57

Control de la alimentación .... 58 Ahorro de energía .... 58

Apagado: sin señal (fuente de AV solamente) .....58

Apagado: sin operación (fuente de AV solamente) .....59

Gestión de energía (fuente de PC solamente)....59

Temporizador de apagado 59

Contenido

Ajuste de las posiciones de imagen

(fuente de AV solamente) 60

Ajustes automáticos de las posiciones de

imagen y reloj (fuente PC solamente) .....60

Ajustes manuales de las posiciones de

imagen y reloj (fuente PC solamente) .....60

Reducción de ruido de vídeo .....61

Selección de un modo de juego .....61

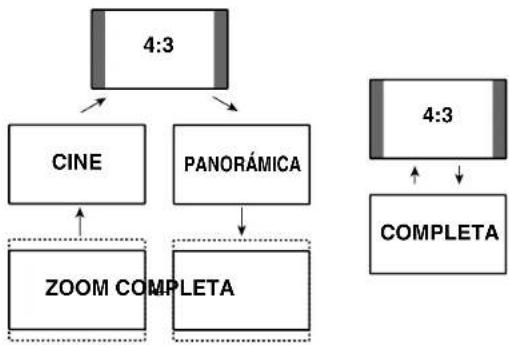

Selección manual de un tamaño de

pantalla 61

Selección automática de un tamaño de

pantalla 62

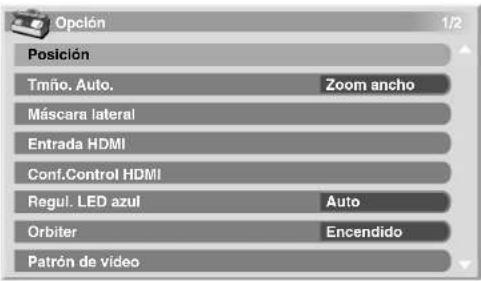

Detección de máscaras laterales .....62

Cambio del brillo en ambos lados de la

pantalla (Máscara lateral) 62

Sensor de luz de la habitación .....63

Regulación del LED azul 63

Orbiter 63

Patrón de vídeo 63

Configuración del idioma ....63

12 Utilización de un equipo externo ..... 64

Sobre los equipos externos ....64

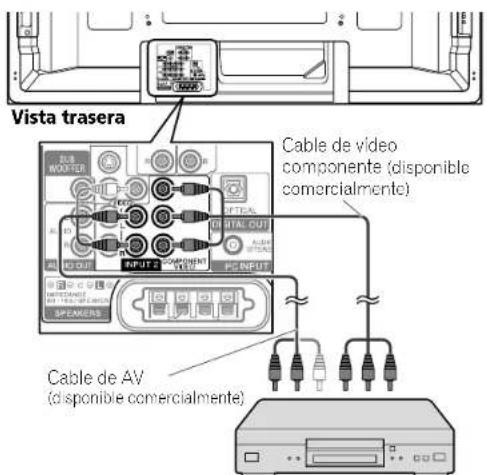

Visualización de la imagen de un DVD ....64

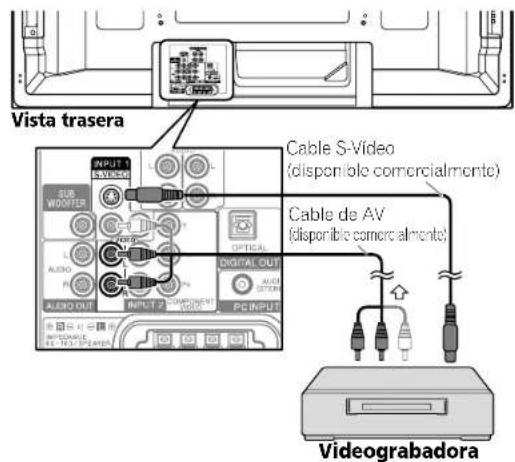

Visualización de la imagen de una

videograbadora 64

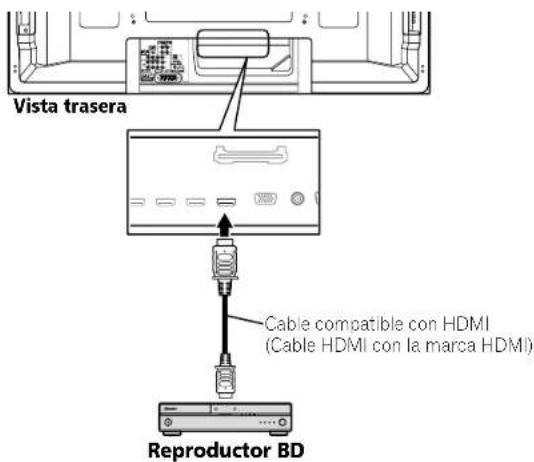

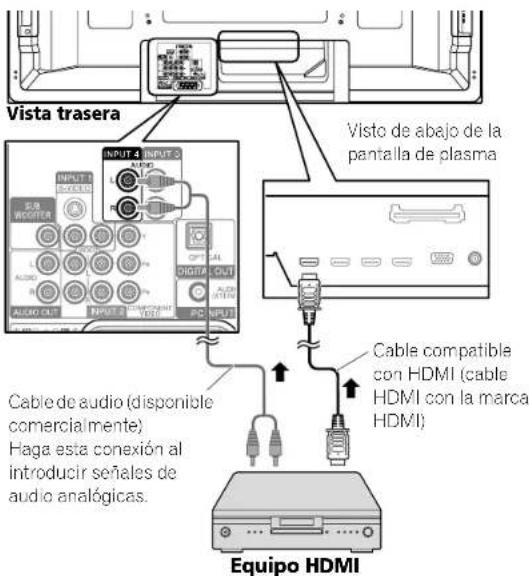

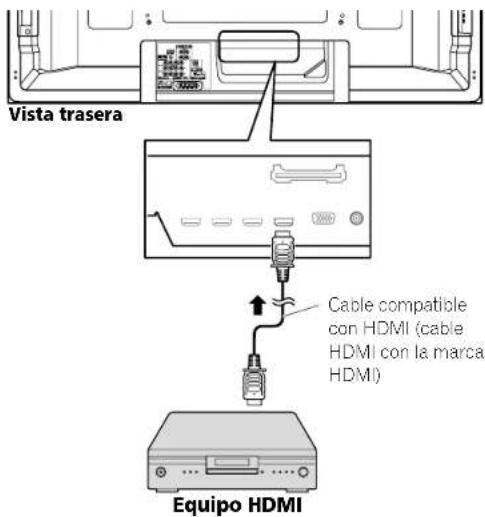

Utilización de la entrada HDMI .....65

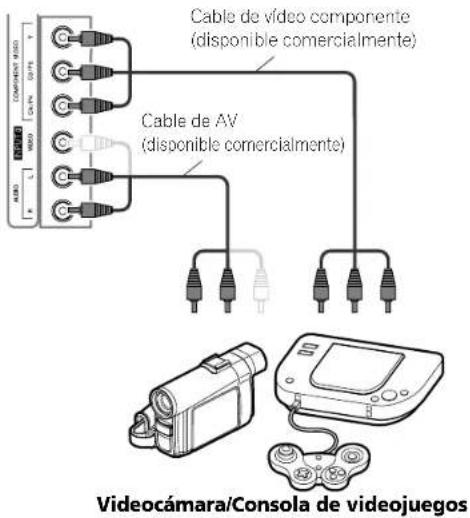

Reproducción con consola de

videojuegos o videocámara 67

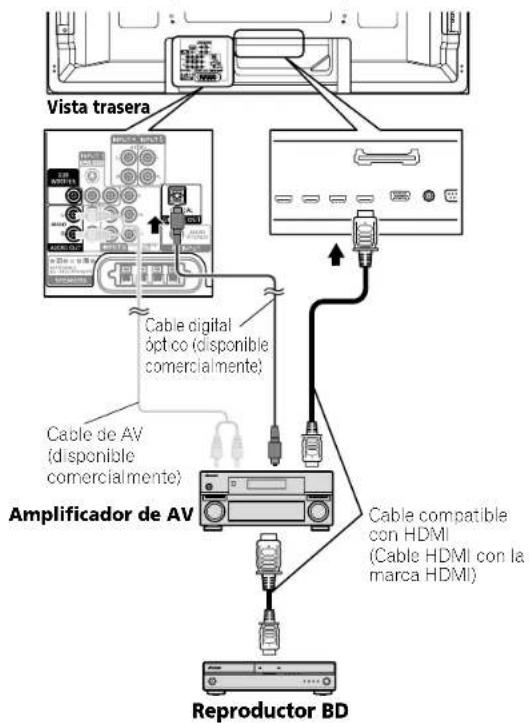

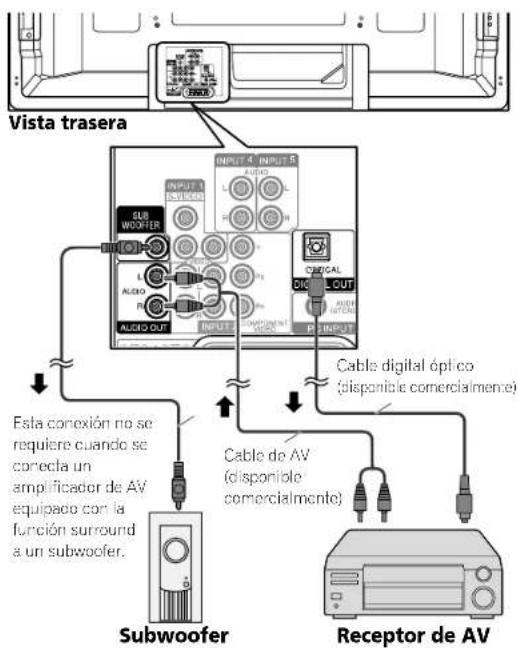

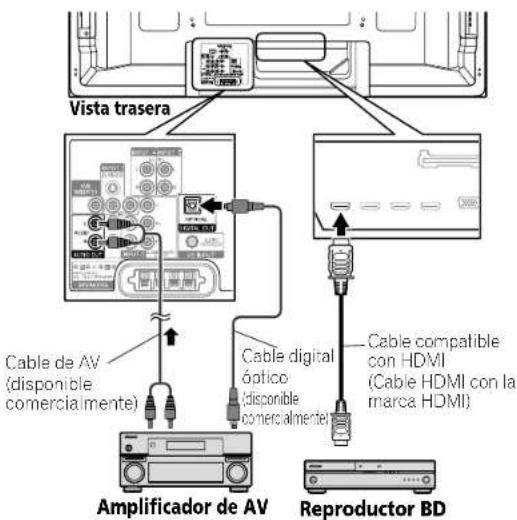

Conexión de otro equipo de audio .....67

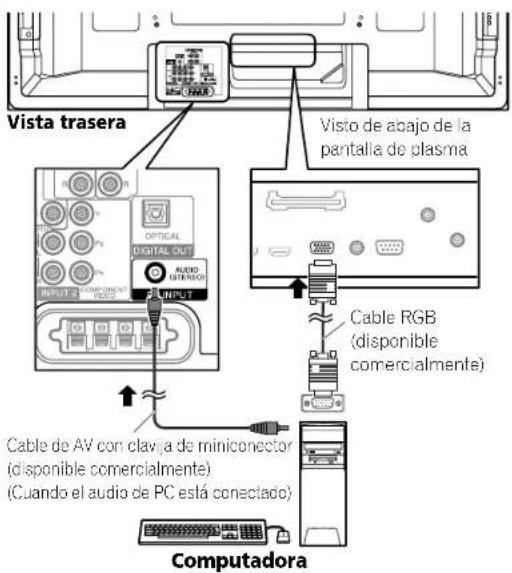

Visualización de la imagen de una

computadora 68

Gráfica de compatibilidad con

computadora 68

Conexión de los cables de control .....69

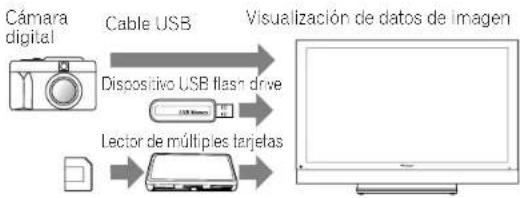

Utilización de interfaz USB

(función Home Gallery) 70

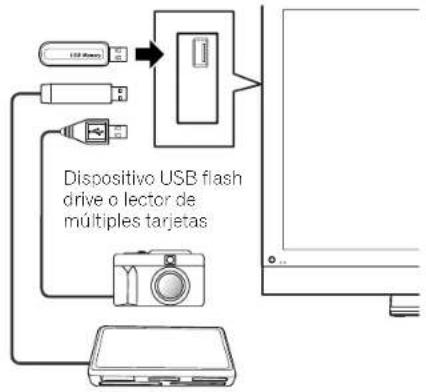

Conexión a un dispositivo USB .....70

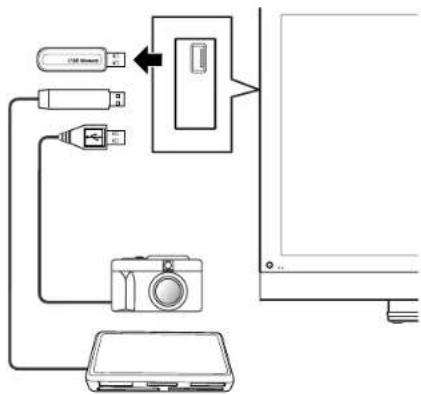

Extracción de un dispositivo USB .....70

Iniciación de la pantalla Home Gallery inicial 71

Iniciación de una pantalla de

miniaturas 71

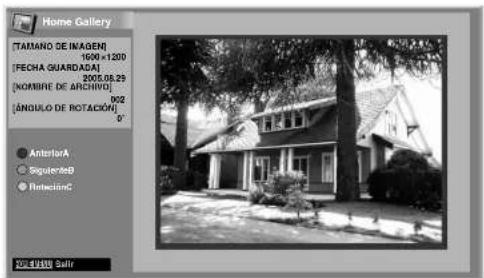

Iniciación de una pantalla de imagen

simple estándar 72

Iniciación de la pantalla de configuración

de presentación de diapositivas ..... 72

Iniciación de la pantalla de presentación

de diapositivas 73

13 Utilización del Control HDMI ..... 74

Utilización de las funciones del

Control HDMI 74

Conexiones de Control HDMI 75

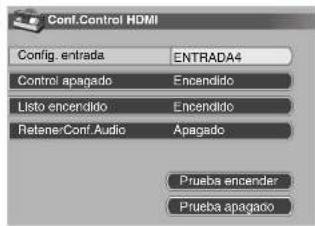

Configuración del Control HDMI ..... 76

Utilización de los menús del

Control HDMI 77

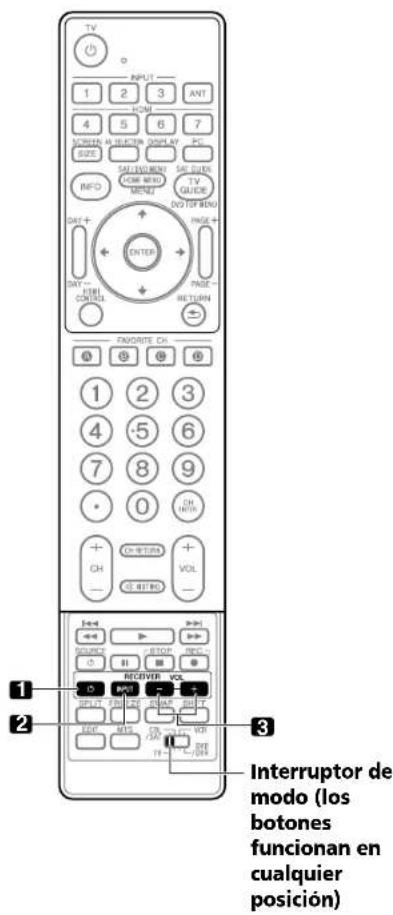

14 Funciones útiles del mando a distancia.... 78

Preajuste de los códigos de fabricantes

para controlar otros dispositivos ..... 78

Preajuste de los códigos de

fabricante 78

Búsqueda de librería 78

Reposición de fabricación ..... 78

Programación de los códigos ..... 79

Utilización del mando a distancia

para controlar otros dispositivos ..... 84

15 Apéndice 88

Solución de problemas 88

Especificaciones 90

Información de orientación importante para el usuario

Capítulo 1

Información de orientación importante para el usuario

Para disfrutar al máximo con esta pantalla de plasma PDP-5080HD/PDP-4280HD de Pioneer, lea primero cuidadosamente esta información. Con la pantalla de plasma PDP-5080HD/PDP-4280HD de Pioneer, usted puede estar seguro de disponer de una pantalla de plasma de alta calidad, larga duración y alta fiabilidad. Para lograr imágenes de una calidad excepcional, esta pantalla de plasma de Pioneer incorpora un diseño y una construcción de vanguardia, así como también una tecnología muy precisa y avanzada.

La pantalla de plasma PDP-5080HD/PDP-4280HD de Pioneer incorpora la más avanzada tecnología de filtro de color - Direct Color Filter. Esto mejora la reproducción de los colores y de la imagen de estos modelos en comparación con los modelos anteriores. También elimina la necesidad de poner un panel de vidrio físico en frente del panel de plasma, lo que fomenta el objetivo continuado de Pioneer de reducir la basura ambiental en los productos electrónicos de consumo, ahora durante el procesamiento de fabricación y en el futuro durante el procesamiento de reciclaje.

Durante el curso de su vida útil, la luminosidad de la pantalla de plasma PDP-5080-HD/PDP-4280-HD de Pioneer se reducirá muy lentamente, al igual que sucede con todas las pantallas basadas en fósloro (la pantalla de un televisor de tubo tradicional, por ejemplo). Para disfrutar de imágenes hermosas y brillantes en su pantalla de plasma de Pioneer durante muchos años, lea y siga cuidadosamente los consejos de utilización indicados a continuación.

Consejos para la utilización

Todas las pantallas basadas en fósforo (incluyendo los televisores de tubo convencional) pueden ser afectadas al mostrar imágenes estáticas durante un largo período de tiempo. Las pantallas de plasma no son ninguna excepción. Los efectos de imagen residual y permanente en la pantalla pueden evitarse tomando algunas precauciones básicas. Siguiendo las recomendaciones listadas a continuación, usted podrá asegurar que pantalla de plasma dure más y ofrezca unos resultados más satisfactorios:

• Siempre que sea posible, evite visualizar frecuentemente la misma imagen o imágenes en movimiento virtualmente fijas (ej., imágenes con subtítulos o imágenes de videojuegos con partes estáticas).
• Evite ver durante largos periodos de tiempo la visualización en pantalla de un reproductor DVD, videograbadora y todos los demás componentes.

- Cuando utilice el modo de imagen fija de un televisor, videograbadora, reproductor DVD o cualquier otro componente, no visualice la misma imagen ni haga una pausa durante un largo período de tiempo.

- Las imágenes que tienen áreas muy brillantes y muy oscuras unas junto a otras no deberán visualizarse durante largos períodos de tiempo.

- Cuando visualice imágenes de juegos, se recomienda utilizar el modo "JUEGO" dentro de "Selección AV". Sin embargo, límite el tiempo de utilización de ese modo a menos de dos horas cada vez.

- Después de jugar con una consola de videojuegos, visualizar una imagen de PC o cualquier imagen fija, lo mejor es ver una imagen en movimiento normal en la pantalla la "PANORÁMICA" o "COMPLETA" durante un tiempo tres veces superior al que dura la imagen fija anterior.

- Después de utilizar la pantalla de plasma, ponga siempre la pantalla en el modo de espera.

- La visualización prolongada de contenidos con máscaras superior, inferior o laterales puede causar un desgasle irregular. Después de ver algún contenido con máscaras, se recomienda ver vídeo de movimiento en pantalla completa durante una cantidad de tiempo igual o mayor.

Consejos para la instalación

El diseño de la pantalla de plasma PDP-5080HD/PDP-4280HD de Pioneer es muy delgado. Para garantizar la seguridad, torre las medidas apropiadas para montar o instalar la pantalla de plasma de forma que no se caiga en el caso de producirse vibraciones o algún movimiento accidental.

Este producto deberá instalarse utilizando solamente las piezas y los accesorios diseñados por Pioneer. La utilización de accesorios que no sean el soporte o la ménula de instalación de Pioneer puede ser la causa de que se produzcan inestabilidad y lesiones. Para realizar una instalación personalizada, consulte el concesionario a quien adquirió la unidad. Para garantizar una instalación correcta de la unidad, ésta deberá ser llevada a cabo por un experto con experiencia y bien cualificado.

Pioneer no se hará responsable por accidentes o daños causados por la utilización de piezas y accesorios fabricados por otras compañías, instalación o estabilización inadecuada, operación incorrecta, modificación o desastres naturales.

Para evitar un fallo de funcionamiento o sobrecalentamiento cuando instale, asegúrese de que todas las aberturas de ventilación de la unidad principal no estén bloqueadas. Para garantizar la radiación de calor apropiada:

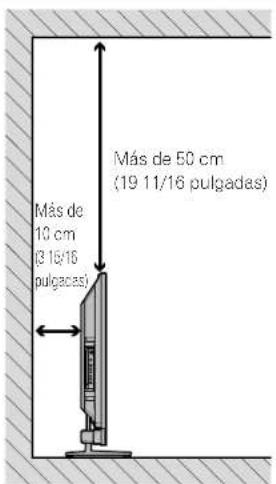

• Separe ligeramente la unidad de otros equipos, paredes, etc. Para el espacio mínimo requerido alrededor del aparato, consulte la página 16.
• No instale la unidad en espacios angostos donde la ventilación no sea apropiaca.

- No tape la unidad con un paño, etc.

- Utilizando una aspiradora con su potencia de aspiración ajustada al mínimo, limpie el polvo acumulado en los orificios de ventilación de los lados y de la parte trasera de la unidad.

- No ponga el producto sobre una alfombra o manta.

- No deje el producto inclinado.

- No vuelva el producto al revés.

La utilización de la unidad sin la ventilación apropiada puede ser la causa de que la temperatura interna aumente y de que se produzca un fallo en el funcionamiento. Cuando la temperatura ambiental o interna supere cierto valor, la pantalla de plasma se apagará automáticamente para que se enfríen los componentes electrónicos internos y se impidan situaciones peligrosas.

Un fallo de funcionamiento puede deberse a muchos factores: lugar de instalación inadecuado, ensambleaje/instalación/montaje incorrecto, operación incorrecta o modificaciones en el producto. Sin embargo, Pioneer no se hace responsable de accidentes o fallos de funcionamiento causados por los factores susodichos.

Nota

A continuación se describen las características y efectos típicos de una pantalla de matriz basada en fósforo y, por lo tanto, no están cubiertos por las garantías limitadas del fabricante:

• Imágenes residuales permanentes en el fósforo del panel.
• La existencia de un número muy pequeño de celdas de luz inactivas.
• Sonidos generados por el panel como, por ejemplo: Ruido del motor del ventilador, y zumbido del circuito eléctrico/panel de vidrio.

01 Información de orientación importante para el usuario

Precaución

Pioneer no se hace responsable de los daños provenientes de la utilización incorrecta del producto por el usuario u otras personas, fallos de funcionamiento durante la utilización, problemas relacionados con otros componentes, y utilización del producto, exceito en los casos donde la compañía deba ser responsable.

Función de protección de la pantalla de plasma

Cuando imágenes fijas (como fotos e imágenes de ordenadores) permanecen en la pantalla durante un período de tiempo prolongado, la pantalla se oscurece ligeramente. Esto ocurre porque la función de protección de la pantalla de plasma ajusta automáticamente el brillo para proteger la pantalla al detectar imágenes fijas y, por lo tanto, no indica un fallo de funcionamiento. La pantalla se oscurece cuando se detecta una imagen fija durante aproximadamente tres minutos.

Información de defecto de píxel

Las pantallas de plasma visualizan información utilizando píxeles. Los paneles de plasma de Pioneer contienen un número muy grande de píxeles. (Dependiendo del tamaño del panel, más de 2,3 millones de píxeles en el caso de una pantalla de 42 pulgadas, y más de 3,1 millones de píxeles en el caso de una pantalla de 50 pulgadas). Todos los paneles de visualización de Pioneer se fabrican utilizando un nivel muy alto de tecnología de ultra-precisión y pasan por un control de calidad indiv dual. En casos raros, puede que algunos píxeles queden permanentemente apagados, o encendidos, resultando en un pixel negro o de color permanentemente fijo en la pantalla.

Este efecto es común en todas las pantallas de plasma, porque es una consecuencia de la tecnología.

Si los píxeles defectuosos están visibles en una distancia de visualización normal entre 2,5 y 3,5 metros (8,2 y 11,5 pies) mientras se ve una transmisión normal (o sea, no en una tarjeta de prueba, imagen fija o visualización en color simple), póngase en contacto con la División de Asistencia al Cliente (EE.UU.) o con el Departamento de Satisfacción del Cliente (CANADÁ) de Pioneer. Vea el verso.

Si, entrelanto, sólo se puede verlos muy cerca o durante visualizaciones en color simples, eso se considera normal para esta tecnología.

Rayos infrarrojos

La pantalla de plasma radia rayos infrarrojos debido a sus características. Dependiendo de cómo se está utilizando la pantalla de plasma, los mandos a distancia de equipos próximos pueden afectarse adversamente, o teléfonos sin hilos que utilizan rayos infrarrojos pueden sufrir interferencias. Si esto es el caso, ponga el equipo en un lugar donde su sensor de mando a distancia no sea afectado.

Interferencia de radio

Aunque este producto satislaga las especificaciones requeridas, ello emile una pequeña cantidad de ruído. Al poner equipos como radio AM, computadora o videograbadora cerca de este producto, tales equipos pueden sufrir interferencias. Si este ocurre, ponga el equipo afectado lo más distante posible de este producto.

Sonido de accionamiento de la pantalla de plasma

La pantalla de plasma se compone de píxeles extremamente finos y estos píxeles emiten luz de acuerdo con las señales de vídeo recibidas. Este principio puede hacerle oír un sonido de zumbido o zumbido del circuito eléctrico de la pantalla de plasma.

Cuando no utilice el producto durante un largo período de tiempo

- Si no utiliza el producto durante un largo período de tiempo, puede que las funciones del producto se afecten adversamente. Encienda y opere el producto ocasionalmente.

Condensación

- La condensación puede formarse en la superficie o dentro del producto cuando se traslada el producto ráoidamente de un lugar frío a un lugar caliente, o inmediatamente después que se encienda un calentador en una mañana de invierno, por ejemplo. Si hay condensación, no encienda el producto hasta que la condensación desaparezca. Utilizar el producto con condensación puede causar un fallo de funcionamiento.

Limpieza de la superficie de la pantalla y de la superficie lustrosa de la caja frontal

- Al limpiar la superficie de la pantalla o la superficie lustrosa de la caja frontal, limpiela suavemente con un paño blando y seco, con el paño de limpieza suministrado, u otros paños similares (ej., algodón y franela). Si se utiliza un paño duro o polvoriento, o si se frota la pantalla con mucha fuerza, la superficie de la pantalla puede arañarse. - Si se limpia la superficie de la pantalla con un paño mojado, las gotas de agua en la superficie pueden entrar en el producto, lo que podría causar un fallo de funcionamiento.

Limpieza de la caja

• Al limpiar la caja de este producto, l'impiela suavemente con un paño blanco limpio (ej., aigodón y franela). Si se utiliza un paño duro o polvoriento, o si se frota la caja con mucha fuerza, la superficie de la caja puede arañarse.
• La caja de este producto está compuesta en su mayor parte de plástico. No utilice substancias químicas como benzina o diluyentes para limpiar la caja. La utilización de estas substancias químicas puede causar el deterioro de la calidad o extracción del revestimiento.
• No exponga el producto a gases o fluidos volátiles como pesticida. No deje el producto quedarse en contacto con productos de caucho o vinilo durante un período de tiempo prolongado. El efecto del plastificante en el plástico puede causar el deterioro de la calidad o extracción del revelimiento.
• Si se limpia la superficie de la caja con un paño mojado, las gotas de agua en la superficie pueden entrar en el producto, lo que podría causar un fallo de funcionamiento.

Asideros en la parte trasera de la pantalla de plasma

• No retire los asideros de la parte trasera de la pantalla de plasma.
• Al Itrasladar la pantalla de plasma, pida ayuda a otra persona y utilice los asideros instalados en la parte trasera de la pantalla de plasma. No traslade la pantalla de plasma agarrando sólo un asidero. Utilice los asideros como se muestra en la página 16.
• No utilice los asideros para colgar el producto cuando instale o traslade el producto, por ejemplo. No utilice los asideros para el propósito de evitar que el producto caiga.

Ruido del motor del ventilador

La velocidad de rotación del motor del ventilador de enfriamiento aumenta cuando la temperatura ambiente de la pantalla de plasma se pone alta. Puede que oiga el sonido del motor del ventilador en este caso.

No fije ítems como etiquetas y cintas al producto.

- Esto puede causar la decoloración o arañazo de la caja.

Información de orientación importante para el usuario

Para utilizar este producto por un largo período de tiempo

La función de ahorro de energía mantiene la eficiencia de la pantalla por un largo período de tiempo disminuyendo el brillo de la imagen y reduciendo el consumo de energía. Se recomienda ajustar la función de ahorro de energía al "Modo 1" para mejorar la eficiencia.

Sobre el tamaño de la ventana de menú tras el cambio del formato de vídeo

El programa de video que usted mira puede ser de alta definición (HD) o la definición estándar (SD). Esta pantalla de plasma ha sido diseñada a escalar a cada tipo de definición correctamente. Si el tipo video de la definición de los programas cambia mientras que una ventana del menú se exhibe en la pantalla (por ejemplo: HD→SD o SD→HD), el tamaño del menú puede encogerse o ampliarse temporalmente hasta que se termina el escalamiento. Puede que esto ocurra, por ejemplo, cuando cambie entre televisión y videograbadora digital exterior. (D-VHS), o cuando el programa grabado cambia entre diferentes tipos de definición, mientras se esté visualizando el menú en la pantalla.

Si sucede esto, el menú volverá a su tamaño normal después de dos o tres segundos. Esta acción es normal, y no indica un problema con su pantalla de plasma.

Retención de imagen

Cuando se deja una imagen estática congelada en la pantalla durante varias horas, la imagen puede dejar una débil huelía, conocida como retención de imagen. Esta retención de imagen puede ser temporal o permanente. Causada por varios factores, la retención de imagen puede ocurrir en todas las tecnologías de visualización, incluyendo los sistemas de plasma y LCD. En las pantallas de plasma de hoy en día, la retención de imagen permanente ya no es una preocupación. Se puede mejorar la mayoría de la retención de imagen simplemente viendo vídeo de movimiento.

La retención de imagen también conocida como quemado, puede ocurrir en todos los sistemas de visualización basados en fósforo (incluyendo sistemas de televisión CRT-tanto visualización directa cuanto proyección-asi como en pantal las de plasma). Debe evitarse visualizar la misma imagen fija durante largos periodos de tiempo, ya que puede ocurrir a retención de imagen permanente o quemado de la pantalla. Las directrices recomendables son las siguientes:

No visualice imágenes estáticas durante largos períodos de tiempo (tales como imágenes fijas, imágenes fijas de un PC o equipo de juego de TV, y/o imágenes fijas tal como la indicación de la hora o visualización del logotipo de canal).

No visualice el contenido en la relación de aspecto de 4:3 (con barras negras o grises en los lados izquierdo y derecho del contenido) o contenido de caja de letra (barras negras en las partes superior e inferior del contenido) durante largos períodos de tiempo, ni utilice uno de estos modos de visualización repetidamente dentro de un corto período de tiempo. Esta pantalla de plasma está equipada con múltiples modos de visualización de pantalla ancha: utilice uno de estos modos de pantalla para llenar toda la pantalla con el contenido.

Visualizar imágenes oscuras después de visualizar imágenes fijas durante un largo período de tiempo puede causar la retención de imagen. En la mayoría de los casos, se puede corregir la retención de imagen visualizando imágenes brillantes durante un período de tiempo equivalente.

Cuando visualice imágenes fijas en su pantalla de plasma durante largos periodos de tiempo, la retención de imagen puede ser irreparable.

Precaución

Imagen remanente del panel

- La visualización de las mismas imágenes, imágenes fijas por ejemplo, durante un largo período de tiempo puede causar el efecto de imagen remanente. Esto puede ocurrir en los dos casos siguientes.

1 Imagen remanente debida a carga eléctrica remanente

Cuando hay patrones de imagen en la pantalla con una luminancia de pico muy alto que duran más de un minuto, puede que se produzca: imagen remanente debido a la carga eléctrica remanente. Las imágenes remanentes que quedan en la pantalla desaparecerán cuando se visualicen imágenes en movimiento. El tiempo que tardan en desaparecer las imágenes remanentes depende de la luminancia de las imágenes fijas y del tiempo que éstas han sido visualizadas.

2 Imagen remanente (imagen retenida) debido al quemado

Evite visualizar continuamente la misma imagen en la pantalla de plasma durante largos períodos de tiempo. Si se visualiza la misma imagen continuamente durante varias horas, o por períodos de tiempo más cortos durante varios días, en la pantalla quedará una imagen remanente permanente debido a que se han quemado materiales fluorescentes. Es posible que tales imágenes se noten menos si luego se visualizan imágenes en movimiento, pero no desaparecerán continuamente.

Nota

• Cuando se visualiza un menú de programa, guía de TV o imagen congelada durante 5 a 10 minutos, el sistema apaga la imagen automáticamente para evitar daños decicos al cuemado de la pantalla.
• Para minimizar la retención de imagen, la posición de visualización cambia automáticamente de forma imperceptible mientras se está viendo la pantalla de plasma.

Puede que no se visualicen algunas partes de la imagen (consulte Orbiter en la página 63).

Minimización de daños desde el quemado de la pantalla

• Ajuste la función de detección de máscara lateral a "Encendido". Las imágenes de alta definición con relación de aspecto de 16.9 contienen máscaras laterales que se detectan y se añadían automáticamente o la imagen se visualizará en pantalla completa.
• Se recomienda disfrutar de la visualización de imágenes en pantalla completa, excepto cuando esto pueda resultar en violación de los derechos de autor. La utilización de imágenes que se visualizan en tamaños de pantalla diferentes del vídeo original para ganancias financieras o en transmisiones para visualización pública puede resultar en la violación de los derechos de autor (consulte la página 62).

Precaución

NO COLOQUE ESTE PRODUCTO EN UN CARRITO, SOPORTE, TRÍPODE, MÉNSULA O MESA INESTABLE. EL PRODUCTO PUEDE CAER. CAUSANDO SERIAS LESIONES PERSONALES Y SERIOS DAÑOS AL PRODUCTO, UTILICE SOLAMENTE UN CARRITO, SOPORTE, TRÍPODE, MÉNSULA O MESA RECOMENDADO POR EL FABRICANTE O VENDIDO JUNTO CON EL PRODUCTO, SIGA LAS INSTRUCCIONES DEL FABRICANTE CUANDO INSTALE EL PRODUCTO Y UTILICE LOS ACCESORIOS DE MONTAJE RECOMENDADOS POR EL FABRICANTE.

LA COMBINACIÓN DE PRODUCTO Y CARRITO DEBE TRASLADARSE CON CUIDADO. PARADAS BRUSCAS, FUERZA EXCESIVA, Y SUPERFICIES DESNIVELADAS PUEDEN CAUSAR LA QUEDA DE LA COMBINACIÓN DE PRODUCTO Y CARRITO.

Precauciones de seguridad

Capítulo 2

Precauciones de seguridad

La electricidad se utiliza para realizar muchas funciones útiles, pero ésta también puede causar lesiones a las personas y daños en las propiedades si no se manipula correctamente. Este producto ha sido diseñado y fabricado dando la máxima prioridad a la seguridad. Sin embargo, si no se utiliza de la forma correcta puede producir descargas eléctricas y/o un incendio. Para impedir posibles pelgros, siga las instrucciones siguientes cuando instale, utilice y limpie el producto. Para garantizar su seguridad y prolongar la duración de su producto, les cuidadosamente las instrucciones siguientes antes de utilizarlo.

1. Lea las instrucciones — Antes de utilizar el producto deberán leerse y entenderse todas las instrucciones de funcionamiento.
2. Guarde este manual en un lugar seguro — Estas instrucciones de seguridad y operación deben guardarse en un lugar seguro para futuras consultas.
3. Observe las advertencias — Todas las advertencias del producto y de las instrucciones deberán seguirse al pie de la letra.
4. Siga las instrucciones — Deberán seguirse todas las instrucciones de operación.
5. Limpieza — Desenchule el cable de alimentación de la loma de CA antes de limpiar el producto. Para limpiar el producto, utilice el paño de limpieza suministrado u otros paños blandos (ej., algodón, flanela). No utilice productos de limpieza líquidos ni en aerosol.
6. Accesorios — No utilice accesorios que no hayan sido recomendados por el fabricante. La utilización de accesorios que no son adecuados puede causar accidentes.
7. Agua y humedad — No utilice el producto cerca del agua como, por ejemplo, una bañera, palangana, fregadero de cocina, lavadora, piscina y sótano húmedo.
8. Soporte — No coloque el producto en un carrito, soporle, trípode o mesa inestable. La colocación del producto en una base inestable puede ser la causa de que el producto se caiga. lo que podría causar lesiones graves a personas y también daños al producto. Utilice solamente un carrito, soporle, trípode, ménsula o mesa recomendado por el fabricante o vendido junto con el producto. Cuando coloque el producto en una pared, asegúrese de seguir las instrucciones del fabricante. Utilice solamente el hardware de montaje recomendado por el fabricante.
9. Cuando traslade el producto colocado en un carrito, éste deberá moverse con el máximo cuidado. Las paradas repentinas, la fuerza excesiva y la superficie del sueo irregular pueden ser la causa de que el producto caiga del carrito.

1. Ventilación — Los orificios de ventilación y otras aberturas de la caja han sido diseñados para ventiar el producto. No cubra ni bloquee estos orificios de ventilación y aberturas porque la falta de ventilación puede causar recalentamiento y/o reducir la duración del producto. No coloque el producto en una cama, sofá, alfombra u otra superficie similar porque las aberturas de ventilación podrán quedar bloqueacas. Este producto no ha sido diseñado para ser empotrado; no lo coloque en un lugar cerrado como, por ejemplo, un muele librería o estantería a menos que disponga de la ventilación apropiada o se sigan las instrucciones del fabricante.

2. Fuente de alimentación — Este producto deberá funcionar con la fuente de alimentación especificada en la etiqueta de especificaciones. Si no está seguro acerca del tipo de alimentación utilizado en su hogar, consulte su concesionario o a la compañía abastecedora de e electricidad de su localidad.

3. Protección del cable de alimentación — Los cables de alimentación deberán instalarse correctamente para evitar que los pisen las personas o que puedan colocarse objetos pesados encima de ellos. Compruebe los cables en las claviljas de alimentación y donde se enchufan al producto.

4. La pantalla de plasma utilizada en este producto está hecha de cristal. Por lo tanto, podrá romperse cuando el producto se caiga o reciba un impacto fuerte. En el caso de que se rompa la pantalla de plasma, tenga cuidado para no herirse con las piezas de cristal rotas.
5. Sobrecarga — No sobrecargue las tomas de CA ni los cables de prolongación. La sobrecarga puede causar un incendio o una descarga eléctrica.
6. Entrada de objetos y líquidos — No inserde nunca un objeto en el producto a través de los órficos de ventilación o aberturas. Por el inferior del producto circula alla tensión, y la inserción de un objeto puede causar una descarga eléctrica y/o un cortocircuito en las piezas internas. Por la misma razón, no derrame agua o líquidos en el inferior del producto.
7. Trabajo de servicio — No intente realizar usted mismo ningún trabajo de servicio en el producto. Quitar las cubiertas puede exponerle a una tensión alta y a otras condiciones peligrosas. Para realizar trabajos de servicio, póngase en contacto con personal de servicio cualificado.
8. Reparaciones — Si se produce cualquiera de las condiciones indicadas a continuación, desenchufe el cable de alimentación de la torna de CA y solicite al personal de servicio cualificado que leve a cabo las reparaciones. a. Cuando el cable de alimentación o su clavija estén estropeacos.
   b. Cuando se derrame líquidos en el producto o hayan caído objetos en su interior.
   c. Cuando el producto haya estado expuesto a la lluvia o al agua. c. Cuando el producto se haya caído o estropeado.
   e. Cuando el producto muestre una condición anormal. Cualquier anormalidad que se note en el producto indicará que éste necesita ser reparado.
9. Piezas de reemplazo — En el caso de que el producto necesile piezas de reemplazo, asegúrese de que el personal de servicio utilice las piezas especificadas por el fabricante, o aquellas que tengan las mismas características y rendimiento que las piezas originales. La utilización de piezas no autorizadas puede causar un incendio, descarga eléctrica y/o otros peligros.
10. Comprobaciones de seguridad — Al finalizar el trabajo de servicio o el trabajo de reparación, pida al técnico de servicio que realice comprobaciones de seguridad para asegurar que el producto se encuentre en condiciones de funcionamiento apropiadas.
11. Montaje en pared o techo — Cuando monte el producto en una pared o en el techo, asegúrese de instalario según el método recomendado por el fabricante.
12. Fuentes de calor — Mantenga el producto alejado de las fuentes de calor tales como radiadores, estuías y otros productos que generen calor (incluyendo amplificadores).
13. Desenchufe el cable de alimentación de la toma de CA antes de instalar los altavoces (para PDP-5080HD solamente).
14. No exponga nunca la pantalla de plasma a impactos fuertes como, por ejemplo, chocándola contra otros objetos. La pantalla puede romperse, lo que podría causar un incendio o lesiones personales.
15. No exponga la pantalla de plasma a la luz directa del sol por un largo período de tiempo. Las características ópticas del panel de protección frontal cambiarán, lo que causará la decoloración o alabeo del panel.
16. La pantalla de plasma pesa aproximadamente 40,3 kg (88,8 libras) para el modelo PDP-5080HD (incluyendo el soporte y el altavoz) y aproximadamente 31,6 kg (69,7 libras) para el modelo PDP-4280HD (incluyendo el soporte). Como el producto tiene una profundidad pequeña y es inestable, desempaque, traslade e instale el producto con por lo menos una persona más y utilice los asideros.

Precauciones de seguridad

Precauciones relacionadas con la instalación

Observe las precauciones siguientes cuando instale con cualesquiera ítems como la ménsula opcional.

Cuando utilice las ménsulas opcionales o componentes equivalentes

• Solicile la instalación a su revendedor.
• Asegúrese de utilizar los pernos suministrados.
• Para los detalles, consulte el manual de instrucciones que acompaña la ménsula opcional (o componentes equivalentes).

Cuando utilice otros componentes

• Consulte su revendedor.
• Los seis agujeros de montaje siguientes pueden utilizarse para la instalación:

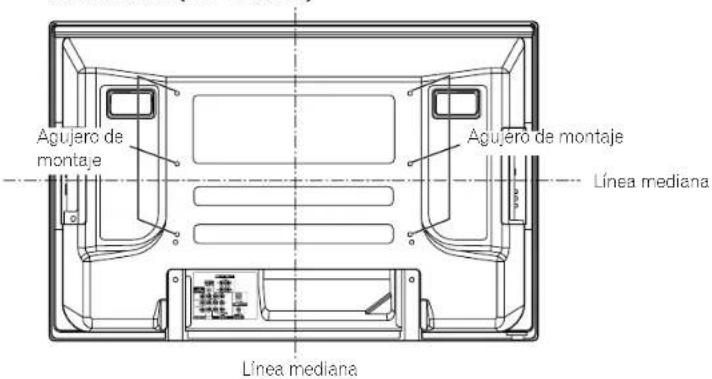

Vista trasera (PDP-5080HD)

Agujero de montaje Agujero de montaje Línea mediana Línea mediana

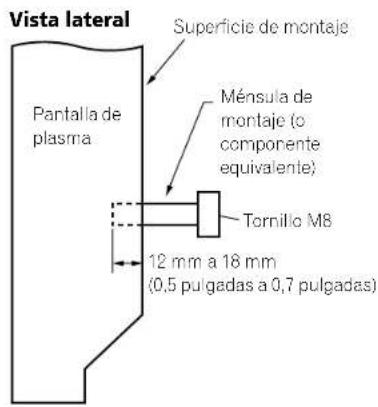

Vista lateral Superficie de montaje Ménsula de montaje (o componente equivalente) Pantalla de plasma Tornillo M8 12 mm a 18 mm (0,5 pulgadas a 0,7 pulgadas)

Vista trasera (PDP-4280HD)

Agujero de montaje Agujero de montaje Línea mediana Línea mediana

Precaución

• Asegúrese de utilizar cuatro o más agujeros de montaje simétricos a las líneas medianas vertical y horizontal.
• Utilice tornillos M8, de 12 mm a 18 mm (0,5 pulgadas a 0,7 pulgadas) de profundidad desde la superficie de montaje de la pantalla de plasma. Vea la vista lateral arriba.
• Tenga cuidado de no bloquear la abertura de ventilación en la parte trasera de la pantalla de plasma.
• Asegúrese de instalar la pantalla de plasma en una superficie plana, porque contiene un cristal.
• Los agujeros de tornillo diferentes de los indicados arriba se utilizan solamente para los productos especificados. No los utilice nunca para el montaje de productos no especificados.

Nota

• Recomendamos fuertemente que utilice los productos de montaje opcionales de Pioneer.
• Pioneer no se hace responsable de cualesquier lesiones personales o daños del producto resultantes de la utilización de componentes de montaje diferentes de los productos opcionales de Pioneer.

Accesorios suministrados

Capítulo 3

Accesorios suministrados

Mando a distancia

Pilas de tamaño AA x 2 (Pila alcalina para el mando a distancia)

Abrazaderas rápidas × 3

Abrazaderas de cuentas × 3

Paño de limpieza

Tarjeta de garantía

Manual de instrucciones

Tornillos (M4 x 10 mm) x 2 (para abrazaderas de plástico)

(para abrezaderas Abrezaderas d

Abrazaderas de plástico x 2

Cable de alimentación (2 m/6,6 pies)

Accesorios de altavoz

(para PDP-5080HD solamente)

Accesorios de montaje de altavoz

Ménsulas para los lados x 2

Ménsula para el centro

Tornillos de montaje de altavoz (M5 × 10 mm: Negro) x 9

Nombres de los componentes

Capítulo 4

Nombres de los componentes

Pantalla de plasma

(Parte frontal)

Lado PDP-5080HD PDP-4280HD Lado 12 13 14 15 16 2 3 4 5 6 7 8 9 10 11 Visto del lado de abajo de la pantalla Visto de la parte frontal de la pantalla

Los terminales en los paneles laterales son comunes a los modelos PDP-5080HD y PDP-4280HD.

1 Botón ⏻ (Consulte la página 27.)
2 Indicador POWER ON (Consulte la página 27.)
3 Indicador STANDBY (Consulte la página 27.)
4 Indicador SLEEP
5 Sensor de luz de la habitación
6 Sensor del mando a distancia
7 Botón STANDBY/ON
8 Botón INPUT (Botón ENTER*)
9 Botones VOLUME UP/DOWN (Botones UP/DOWN*)

10 Botones CHANNEL UP/DOWN (Botones LEFT/RIGHT*)
11 Botón TV GUIDE*
12 Puerto USB
13 Terminal PHONES (auriculares)
14 Terminales INPUT 3 (COMPONENT VIDEO: Y, PB, PR)
15 Terminal INPUT 3 (VIDEO)
16 Terminales INPUT 3 (AUDIO)

04 Nombres de los componentes

(Parte trasera) PDP-5080HD PDP-4280HD 18 19 20 25 26 1 2 3 21 4 5 6 7 8 9 10 11 *Para las posiciones exactas de los terminales, refiérase a la hoja de posiciones de los terminales que se encuentra en el compartimiento de los terminales. Los terminales de 1 a 8 son los mismos que los del PDP-5080HD

1 Ranura CableCARD™
2 Terminal ANT/CABLE A IN
3 Terminal AC IN
4 Terminal INPUT 4 (HDMI)
5 Terminal INPUT 5 (HDMI)
6 Terminal INPUT 6 (HDMI)
7 Terminal INPUT 7 (HDMI)
8 Terminal PC INPUT (ANALOG RGB)
9 Terminal CONTROL OUT
10 Terminal RS-232C (se usa para la configuración de fábrica)
11 Terminal ANT B IN
12 Terminal INPUT 1 (S-VIDEO)
13 Terminal INPUT 1 (VIDEO)

14 Terminal SUB WOOFER
15 Terminales AUDIO OUT (AUDIO)
16 Terminales INPUT 1 (AUDIO)
17 Terminales INPUT 2 (AUDIO)
18 Terminales INPUT 4 (AUDIO)
19 Terminales INPUT 5 (AUDIO)
20 Terminal INPUT 2 (VIDEO)
21 Terminal DIGITAL OUT (OPTICAL)
22 Terminal PC INPUT (AUDIO)
23 Terminales INPUT 2 (COMPONENT VIDEO: Y, PB, PR)
24 Terminales SPEAKERS (R/L)
25 Terminal SPEAKERS (R) (Lado del altavoz)
26 Terminal SPEAKERS (L) (Lado del altavoz)

Nombres de los componentes

Mando a distancia

En esta sección se describen las funciones de los botones que se encuentran disponibles cuando el interruptor de modo ha sido ajustado a TV. Para los botones para controlar otros equipos, consulte Utilización del mando a distancia para controlar otros dispositivos a partir de la página 84.

TV INPUT 1 2 3 ANT HDMI 4 5 6 7 SCREEN AV SLICELON DISPLAY PC SIZE SAT/DVD/MENU HOME MENU SAT GUIDE TV GUIDE INFO MENU DVD TOP MENU PAGE+ ENTER PAGE- RETURN DAY+ DAY HOME CONTROL FAVORITE CH A B C D 1 2 3 4 5 6 7 8 9 0 ON UNTS CH RETURN VOL - MUTING - I-< img src="box12c1e1a1c1d1e1e1f1g1h1i1j1k1l1m1n1o1p1q1r1s1t1u1v1w1x1x2y1z1a1b1c1d1e1f1g2h2i2j2k2l2m2n2o2p2q2r2s2t2u2v2w2x2x3y3z3o3p3p3q3r3s3t3u3v3w3x3x4y3z4z4o4p4p4q4r4g4h4i4j4k4l4m4m4n4o4p4p4q4r4s4t4u4v4w4x4x4y4z4z4o4p4p4q4r4s4u4v4w4x4x4y4z4z4o4p4p4q4r4s4u4v4w4x4x4y4z4z4o4p4p4q4r4s4u4v4w4x4x4y4z4z4o4p4p4q4r4s4u4v4w4x4x4y4z4y5 SOURCE -STOP REC- RECEIVER VOL INPUT - + SPLIT FREEZE SWAP SHIFT OUT MTS CH VCR /SA SA TV - /SW

Interruptor de modo (con "TV" seleccionado)

1 TV (●): Enciende la pantalla de plasma o colócala en el modo de espera.
2 LED de confirmación de transmisión
3 INPUT : Selecciona una fuente de entrada de la pantalla de plasma. ("ENTRADA 1", "ENTRADA 2", "ENTRADA 3", "ENTRADA 4", "ENTRADA 5", "ENTRADA 6" y "ENTRADA 7")
4 SCREEN SIZE : Selecciona el tamaño de la pantalla.

5 AV SELECTION : Selecciona las configuraciones de audio y vídeo. (Fuente de AV: ÓPTIMO, ESTÁNDAR, DINÁMICO, PELÍCULA, JUEGO, USUARIO. Fuente de PC: ESTÁNDAR, USUARIO.)
6 I N: Virtual a un rótulo de canal cuando se está viendo un programa de TV. Cuando el sistema TV Guide On Screen™ está funcionando, visualiza la información sobre el canal iluminado actualmente (si disponible).
7 H O M E VisuaMza I E panNallaUel MENÚ PRINCIPAL. MENU: Visualiza un menú de panel cuando el sistema TV Guide On Screen™ está en operación.
8 DAY +/- : Salla al día siguiente o anterior de la lista de programas en el servicio LISTINGS de TV Guide On Screen™.
9 ↑/★: seleciona un ítem deseado en la pantalla del menú.
10 HDMI CONTROL : Visualiza el menú de control HDMI.
11 FAVORITE CH (A, B, C, D)

Selecciona cualquiera de los cuatro canales preajustados. Consulte la página 43 para los detalles sobre cómo configurar FAVORITE CH. Mientras ve televisión, puede alternar entre los canales ajustados pulsando A, B, C y D.

12 0 a 9 : Selecciona un canal.

13 •(punto) : Introduce un punto.

14 CH +/- : Selecciona un canal.

15 SPLIT : Cambia el modo de pantalla entre 2 pantallas, imagen-en-imagen, y pantalla simple.

16 FREEZE : Congela un fotograma de una imagen en movimiento. Pulse de nuevo para cancelar la función.

17 MTS : Selecciona MTS/SAP o el idioma dependiendo del programa que se esté viendo.

18 ANT : Selecciona la antena (A, B). Consulte la página 24 para los detalles.

19 PC : Selecciona el terminal PC como una fuente de entrada.

20 DISPLAY : Visualiza la información de canal.

21 TV GUIDE : Visualiza el sistema TV Guide On Screen™.

22 ENTER : Ejecuta un comando.

23 PAGE +/- (para el sistema sistema TV Guide On Screen™): Desplaza verticalmente la pantalla de lista de programas.

24 RETURN : Vuelve a la pantalla del menú anterior.

25 CH ENTER : Ejecuta un número de canal.

26 CH RETURN : Vuelve al canal anterior. Se desactiva este botón mientras se visualiza el sistema TV Guide On Screen™.

27 VOL +/- : Ajusta el volumen.

28 📧 MUTING: Silencia el sonido.

29 SHIFT : Desplaza la ubicación de la pantalla pequeña en el modo de imagen en imagen.

30 SWAP : Intercambia entre dos pantallas en el modo de 2 pantallas o de imagen-en-imagen.

Botones de mando a distancia luminosos

Todos los botones en el mando a distancia son luminosos y acumulan y almacenan luz. Esto permite el acceso rápido a la función deseada cuando se realizan operaciones en lugares oscuros.

Nota

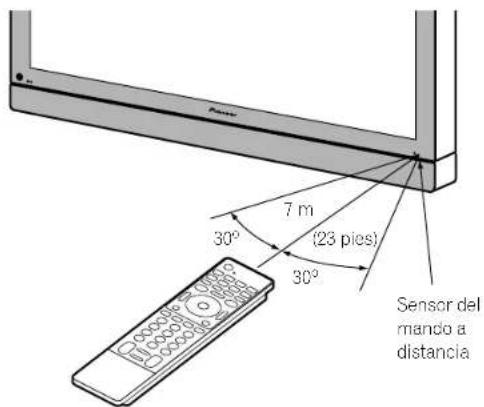

• Cuando utilice el mando a distancia, apúntelo a la pantalla de plasma.

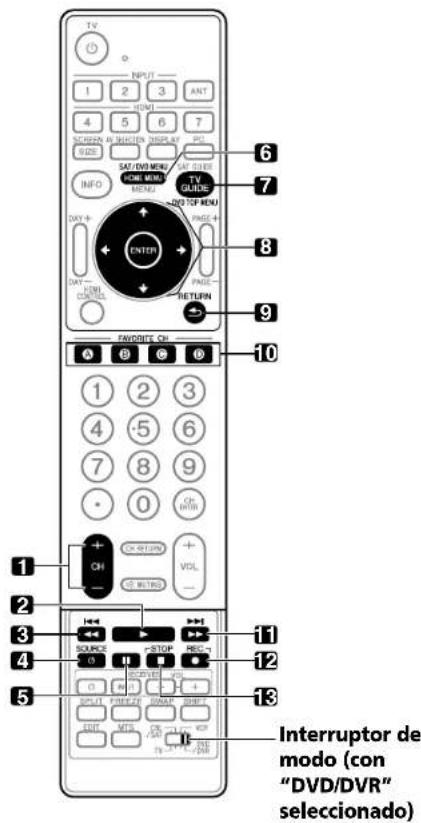

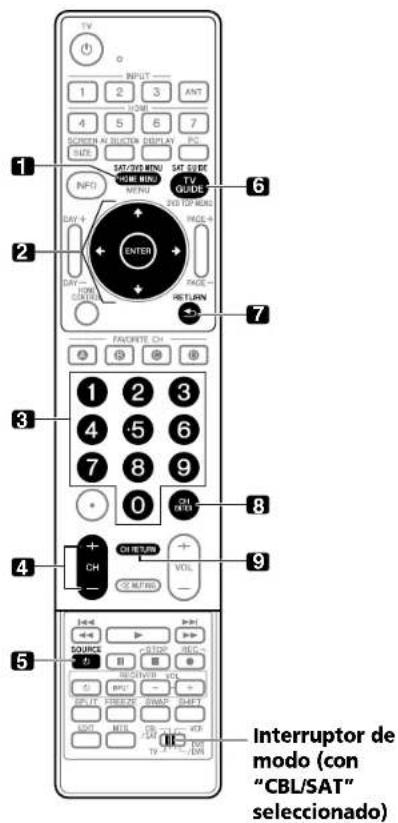

• Consulte las páginas 78 a 87 para la operación de los botones no listados en esta página.

Preparación

Capítulo 5

Preparación

Instalación de la pantalla de plasma

Más de 50 cm (19 11/16 pulgadas) Más de 10 cm (3 16/16 pulgadas)

Ubicación

- Evite la luz directa del sol. Mantenga la ventilación adecuada.

Nota

- Permita un espacio suficiente alrededor de las partes superior y trasera al instalar, para asegurar la ventilación alrededor de la parte trasera.

Traslado de la pantalla de plasma

Como la pantalla de plasma es pesada, asegúrese de pedir la ayuda a otra persona al trasladar la pantalla.

(PDP-5080HD)

Cuando instale en una estantería, etc., sostenga la pantalla de plasma.

Instalación del altavoz Pioneer (PDP-5080HD)

Precaución

- Si desea trasladar la pantalla de plasma, asegúrese de sacar el altavoz primero. Además, no traslade la pantalla sosteniendo los accesorios de montaje. Esto puede causar lesiones personales o daños del producto.

Acerca del altavoz

• Para evitar daños al sistema de altavoz resultante de una sobrecarga de entrada, observe las siguientes precauciones:
• No utilice el altavoz con cualquier cosa que no sea la pantalla de plasma. Hacer esto puede resultar en daños o incendio,
• Asegúrese de apagar los dispositivos conectados y de desenchufar el cable de alimentación de la toma de corriente antes de cambiar cualquier conexión o instalación.
• Cuando utilice una función de control de tono para realizar grandemente los sonidos agudos, no utilice un volumen excesivo del amplificador.
• Manipule el altavoz con suficiente cuidado, ya que la reja y la caja pueden dañarse o romperse cuando se sujetan a fuertes impactos externos.
• Colocar un monitor CRT cerca del altavoz puede causar interferencia o distorsión de los colores. Si esto ocurre, aleje el monitor del altavoz.

Instalación

• El altavoz es ancho, y puede quedarse inestable cuando instalado por sólo una persona. Esto puede causar lesiones personales o daños del producto. Por lo tanto, por lo menos dos personas deben montar e instalarlo.
• Cuando instale el altavoz, no utilice tornillos diferentes de los suministrados; de lo contrario, el altavoz puede soltarse de la unidad principal y caer.
• Cuando instale el altavoz, apriete los tornillos firmemente.

Preparación

PDP-5080HD con altavoz instalado (con el soporte de mesa Pioneer)

Tornillo de montaje de altavoz (M5 x 10 mm) Tornillo de montaje de altavoz (M5 x 10 mm) Accesorio de montaje de altavoz (lado) Cable de altavoz Tornillo de montaje de altavoz (M5 x 10 mm) Altavoz Accesorio de montaje de altavoz (centro) Abrazadera de cuentas Accesorio de montaje de altavoz (lado)

Nota

- Antes de instalar el altavoz, asegúrese de el soporte de mesa Pioneer esté instalado en la pantalla de plasma.

1 Instale los accesorios de montaje de altavoz en la parte trasera de la pantalla de plasma.

- Instale los accesorios para los lados derecho e izquierdo en las partes inferiores derecha e izquierda del panel trasero de la pantalla de plasma utilizando los tornillos suministrados.

Tornillo de montaje de altavoz (M5 x 10 mm) ① Apriete el tornillo en el agujero de tornillo superior primero. ② Luego, apriete el tornillo en el agujero de tornillo exactamente debajo del agujero superior. Accesorio de montaje de altavoz (lado) (En la ilustración se muestra la fijación del accesorio en el lado izquierdo. Se fija en el lado derecho mediante el mismo procedimiento.)

- Instale el accesorio para el centro en el centro inferior del panel trasero de la pantalla de plasma utilizando los dos tornillos suministrados.

② Luego, apriete el tornillo en el agujero de tornillo ovalado. Tornillo de montaje de altavoz (M5 x 10 mm) ① Apriete el tornillo en el agujero redondo primero. Accesorio de montaje de allavoz para centro

05

Preparación

2 Ajuste al altavoz en los accesorios de montaje en la dirección correcta.

- Asegúrese de no montar el altavoz al revés.

Hoja protectora Lado frontal del altavoz El lado con la regleta de relleno está hacia arriba. Para propósitos ilustrativos, el soporte de mesa no se muestra aquí. Inserte la ranura en la parte trasera del altavoz en el accesorio de montaje de altavoz.

Precaución

• Para evitar cualquier daño al altavoz y/o soporte de mesa debido a impactos entre los mismos, ajuste el altavoz en los accesorios de montaje teniendo en cuenta sus ubicaciones. Como puede golpear fácilmente el soporte, utilice la hoja protectora en la cual el altavoz eslaba envuello entre el altavoz y el soporte.
• Cuando los accesorios de montaje del altavoz no se ajustan en las ranuras en la parte trasera del altavoz, ajuste el ángulo de los accesorios de montaje de altavoz.

3 Apriete desde la parte trasera utilizando los tornillos suministrados (tres sitios).

Apriete los tres tornillos en el orden de ①, ②, ③ como se muestra en el diagrama.

Tornillo de montaje de altavoz (M5 x 10 mm) Tornillo de montaje de altavoz (M5 x 10 mm) Cuando utilice el soporte de mesa, no utilice estos agujeros. Tornillo de montaje de altavoz (M5 x 10 mm)

Precaución

- Si desea trasladar la pantalla de plasma, asegúrese de sacar el allavoz primero. Además, no traslade la pantalla de plasma sosteniendo los accesorios de montaje. Esto puede causar lesiones personales o daños del producto.

Se utiliza el agujero de tornillo en la parte inferior del accesorio de montaje del allavoz cuando se instala la pantalla de plasma en una pared. No se utiliza cuando se instala con el socorte.

Nota

- Si después de fijar el altavoz, se necesite ajustar su posición horizontal o verticalmente, primero afloje los tornillos de montaje de altavoz, reubique el altavoz y, a continuación, apriete de nuevo los tornillos en la posición apropiada.

Preparación

4 Conecte los cables de altavoz suministrados a la parte trasera de la pantalla de plasma.

Conecle los cables correctamente con respecto a la polaridad de la pantalla de plasma y de los terminales de altavoz, o sea, el cable ⊕ (Gris) a los terminales ⊕ (Rojo) y el cable ⊖ (Negro) a los terminales ⊖ (Negro).

5 Conecte el otro extremo de los cables de altavoz al altavoz.

Conecte los cables correctamente con respecto a la polaridad de los terminales de altavoz, o sea, el cable ⊕ (Gris) a los terminales ⊕ (Rojo) y el cable ⊖ (Negro) a los terminales ⊖ (Negro).

Gris Negro Gris Rojo Negro Rojo Terminal de altavoz Terminal de altavoz Cable de altavoz Terminal de altavoz

Nota

• Presione la palanca e inserte el extremo del cable.
• Al soltar la palanca, la misma sujeta el cable de altavoz.

Precaución

Palanca

• Asegúrese de apagar los dispositivos conectados y de desenchubar el cable de alimentación de la toma de corriente antes de cambiar cualquier conexión o instalación.
• Si inserta el cable de altavoz demasiadamente de modo que el aislamiento loque el terminal de altavoz, puede que no oblenga ningún sonido. Insértelo con el condutor de cobre visible.
• Compruebe que los extremos de los cables de altavoz estén conectados firmemente a los terminales, tirando de los cables ligeramente después de hacer las conexiones. Conexiones flojas pueden interrumpir el sonido o producir ruido.
• Si hay un cortocircuito en los cables ⊕ y ⊖ causado por un hilo expuesto, puede que se aplique una carga excesiva a la pantalla de plasma, resultando en la interrupción de la operación o fallo de funcionamiento.
• Conexiones incorrectas de los cables de altavoz a los lados derecho o izquierdo de los terminales de la pantalla de plasma con respecto a la polaridad puede resultar en efectos de sonido estéreo insuficientes, produciendo sonidos de bajos de calidad inferior o una imagen sonora inestable.
• Ate el cable sin tirarlo.

6 Ate los cables.

• Las abrazaderas de cuentas se incluyen con la pantalla de plasma.
• Utilice las abrazaderas de cuentas como sea necesario.
• Cuando ordene los cables de altavoz, asegúrese de atarlos en un fardo de modo que no queden sujetos a ninguna presión.

Vista trasera

Cable de altavozAbrazadera de cuentas

Preparación

Cuando utilice la unidad de montaje en pared:

Nota

• Primero acoste la pantalla de plasma sobre una hoja blanda, etc., saque el soporte y, a continuación, instale los accesorios de montaje de allavoz.
  1 Instale los accesorios de montaje de altavoz en la parte trasera de la pantalla de plasma (Consulte el procedimiento 1 en la página 17).
  2 Conecte los cables de altavoz suministrados a la parte trasera de la pantalla de plasma (Consulte el procedimiento 4 en la página 19).
  3 Coloque la pantalla de plasma en los accesorios de montaje de la unidad de montaje en pared. Para los detalles, consulte el manual de instrucciones suministrado con la unidad de montaje en pared.

Precaución

• Tenga cuidado con los accesorios de montaje de allavoz cuando instale o conecte. Esto puede resultar en lesiones.
  4 Conecte el otro extremo de los cables de altavoz al altavoz (Consulte el procedimiento 5 en la página 19).

Precaución

- Por lo menos dos personas deben realizar este procedimiento.

5 Ajuste al altavoz en los accesorios de montaje en la dirección correcta.

Precaución

• Asegúrese de no montar el altavoz al revés.
  6 Apriete desde abajo utilizando los tornillos suministrados (tres sitios).

- Apriete los tres tornillos en el orden de ①, ②, ③ como se muestra en el diagrama. Se utiliza el agujero de tornillo en la superficie trasera del accesorio de montaje del altavoz cuando se instala la pantalla de plasma en el soporte de mesa. No se utiliza cuando se instala con el soporte.

Nota

• Si después de fijar el altavoz, se necesite ajustar su posición horizontal, primero aloje los tornillos de montaje de altavoz, reubique el altavoz y, a continuación, apriete de nuevo los tornillos en la posición aproplada.
  7 Ate los cables (Consulte el procedimiento 6 en la página 19).

Tornillo de montaje de altavoz (M5 x 10 mm) Tornillo de montaje de altavoz (M5 x 10 mm) Tornillo de montaje de altavoz (M5 x 10 mm) Cuando utilice la unidad de montaje en pared, no utilice este orificio.

Preparación

Prevención de caída de la pantalla de plasma

Después de instalar el soporte, asegúrese de tener especial cuidado para asegurar que la pantalla de plasma no caiga y se estabilice en la pared y en la estantería.

Estabilización en una mesa o estantería

Estabilice la pantalla de plasma como se muestra en el diagrama utilizando las abrazaderas de plástico y tornillos suministrados.

Nota

- Para estabilizar la pantalla de plasma en una mesa o estantería, utilice también tornillos de rosca para madera disponibles comercialmente con un diámetro nominal de 4 mm (5/32 pulgada) y con por lo menos de 20 mm (13/16 pulgada) de largo.

8 mm a 15 mm (3/8 pulgada a 5/8 pulgada) 20 mm min. (13/16 pulgada min.) 4 mm (5/32 pulgada) Tornillo suministrado (M4 x 10 mm) Tornillo de rosca para madera (disponible comercialmente, 4 mm x 20 mm min.) (5/32 pulgada x 13/16 pulgada min.) Tornillo suministrado Tornillo de rosca para madera

Taladre un agujero en el medio del lado trasero del tablero antes de utilizar un tornillo de rosca para madera. Realice este trabajo de la misma manera en los lados izquierdo y derecho.

Utilización de una pared para la estabilización

1 Instale los pernos (ganchos) de prevención de queda en la pantalla de plasma.
2 Utilice cuerdas fuertes para estabilizarlo apropiada y firmemente en una pared, pilar u otro elemento robusto.

Realice este trabajo de la misma manera en los lados izquierdo y derecho.

Nota

- Utilice ganchos, cuerdas y accesorios que se encuentran disponibles en el comercio. Gancho recomendado: Diámetro nominal de 8 mm (3/8 pulgada) y largo de 12 mm a 18 mm (0.5 pulgadas a 0.7 pulgadas)

1. Gancho 2. Cable Accesorio M8 12 mm a 18 mm (0.5 pulgadas a 0.7 pulgadas)

Precaución

• Siempre se debe utilizar una mesa o estantería con una resistencia adecuada para soportar la pantalla de plasma. Dejar de hacer esto podría resultar en lesiones personales y daños físicos.
• Al instalar la pantalla de plasma, tome las medidas de seguridad necesarias para evitar que la pantalla caiga o se vuelque en caso de emergencias, como en terremotos o accidentes.
• Si no toma estas precauciones, la pantalla de plasma podría caer y causar lesiones.
• Los tornillos, ganchos, cuerdas, y otros accesorios que se utilice para fijar la pantalla de plasma para prevenir que se vuelque varían de acuerdo con la composición y espesor de la superficie donde se instala la pantalla.
• Seleccione los tornillos, ganchos, cuerdas y otros accesorios adecuados después de inspeccionar la superficie cuidadosamente para determinar su espesor y composición, y después de consultar un instalador profesional si fuese necesario.

Preparación

Instalación/extracción del soporte Pioneer

La pantalla de plasma viene con el soporte de mesa Pioneer instalado. También puede instalar la pantalla en una estantería extrayendo el soporte. El método para instalar/extraer el soporte varía dependiendo del producto.

Precaución

• Sólo se puede utilizar este producto con el soporte instalado. La utilización de otros soportes puede causar una inestabilidad, creando el peligro lesiones.
• Una pantalla de plasma de 50 pulgadas pesa aproximadamente 34,8 kg (76,7 libras), y una de 42 pulgadas pesa aproximadamente 29,9 kg (65,9 libras), no tiene profundidad y es inestable. Por lo tanto, por lo menos dos personas deben montar e instalarlo.

Extracción del soporte

• Cuando extraiga el soporte antes de instalar el altavoz, comience con el paso 2 (para PDP-5080HD).
• Comience con el paso 2 para el modelo PDP-4280HD.
• Además del altavoz, los pasos para extraer el soporte son iguales para los modelos PDP-5080HD y PDP-4280HD. En las ilustraciones se muestran el modelo PDP-5080HD.

1 Extraiga el altavoz suministrado si ya ha sido instalado.

- Para extraer el altavoz, sague el cableado y los tornillos de la parte trasera del altavoz y, a continuación, extráigalo (consulte el paso 3 en la página 18).

• Utilice la hoja protectora en la cual el altavoz estaba envuelto entre el altavoz y el soporte.
• Asegúrese de sacar los accesorios de montaje del altavoz.

2 Con la pantalla de plasma acostada en una superficie plana, afloje y saque los dos pernos de instalación (1) y (2) con un destornillador.

Pernos de instalación (1): M8 x 23 mm (negro) para PDP-4280HD M8 x 23 mm (negro) para PDP-5080HD

Pernos de instalación (2): M8 x 60 mm (negro) para PDP-4280HD M8 x 40 mm (negro) para PDP-5080HD

Pernos de instalación (1) (Paso 1) Pernos de instalación (2) (Paso 2) Soporte de mesa Hoja

3 Extraiga el soporte de la pantalla de plasma.

Nota

• Asegúrese de guardar los pernos de instalación (1) y (2) extraídos, ya que lendrá que reutilizarlos cuando instale nuevamente el soporte en la pantalla de plasma.
• Coloque una hoja o cubierta protectora para proteger la pantalla contra arañazos o daños.
• Trabaje solamente con la pantalla de plasma acostada en una superficie plana, como en una mesa o superficie similar.
• Cuando acueste la pantalla de plasma, tenga cuidado en no arañar o dañarla.

Preparación

Reinstalación del soporte

• Cuando se monta la pantalla de plasma sin el altavoz suministrado, comience con el paso 2 (para PDP-5080HD).
• Comience con el paso 2 para el modelo PDP-4280HD.
• Además del altavoz, los pasos para instalar el soporte son iguales para los modelos PDP-5080HD y PDP-4280HD (utilice los agujeros de tornillo con "T" grabado). En las ilustraciones se muestran el modelo PDP-5080HD.

1 Extraiga el altavoz suministrado cuando vaya a montar la pantalla de plasma en una pared, con el altavoz instalado.

- Para extraer el altavoz, saque el cableado para el altavoz en la parte trasera y los tornillos en la parte inferior del altavoz y, a continuación, extrágalo (consulte las ilustraciones en la página 20).

2 Con la pantalla de plasma acostada en una superficie plana, ajuste las columnas de apoyo del soporte en la parte inferior de la pantalla de plasma como se indica por las flechas y, a continuación, insertelas lentamente.

- Tenga extremo cuidado en no insertar las columnas de apoyo del soporte en cualquier parte de la pantalla de plasma que no sea una ranura de inserción del soporte. Hacer esto puede dañar el panel de la pantalla de plasma o sus aberturas, o alabear el soporte.

Alinee los soportes de la columna con la parte inferior de la pantalla de plasma como se indica en el diagrama adjunto. Pantalla de plasma Insorte el soporte en la pantalla de plasma de modo que la flecna con la marca "FRONT/FACE AWANT" grabada en el fondo del soporte quede hacia abajo.

3 Fije el soporte en los puntos indicados por las flechas y apriete los pernos de instalación (2) y (1) firmemente con un destornillador.

Pernos de instalación (1): M8 x 23 mm (negro) para PDP-4280HD M8 x 23 mm (negro) para PDP-5080HD

Pernos de instalación (2): M8 x 60 mm (negro) para PDP-4280HD M8 x 40 mm (negro) para PDP-5080HD

Aguero de lornillo con "7" grabado Permos de instalación (1) (Paso 2) Permos de instalación (2) (Paso 1)

4 Vuelva a poner la pantalla de plasma de pie. Para la instalación del altavoz, consulte "Instalación del altavoz Pioneer" en la página 16 (PDP-5080HD solamente).

Nota

• Asegúrese de instalar la pantalla de plasma en una ubicación plana y estable.
• Inserte los tornillos en los agujeros verticalmente y apriételos.
• Coloque una hoja o cubierta protectora para proteger la pantalla contra arañazos o daños.
• Trabaje solamente con la pantalla de plasma acostada en una superficie plana, como en una mesa o superficie similar.
• Cuando acueste la pantalla de plasma, tenga cuidado en no arañar o dañarla.

Preparación

Conexiones de los cables para contemplar canales de TV digitales y/o convencionales

Este sistema está equipado con dos terminales para la entrada de señales de emisión de TV: ANT/CABLE A IN y ANT B IN. El terminal ANT/CABLE A IN acepta señales de emisión de TV tanto digitales cuanto convencionales, mientras el terminal ANT B IN acepta solamente señales de emisión de TV convencionales. Cuando utilice un TV por cable para ver canales de TV digitales y/o convencionales, conecte el terminal ANT/CABLE A IN como se muestra. Además, puede conectar una antena al terminal ANT B IN como se muestra. Utilice una antena exterior para disfrutar de imágenes más claras. Si su antena exterior utiliza un cable coaxial de 75 ohmios con un conector tipo F, enchúfela al terminal de antena en la parte trasera de la pantalla de plasma.

Conexión de antenas VHF/UHF y de un cable

Antena VHF Mezclador U/V Antena UHF Vista trasera Coaxial TV por cable Coaxial

Nota

• Asegúrese de conectar los cables coaxiales como se muestra arriba. Si no se hace la conexión correctamente, puede que falle la recepción de la señal.
• Para ver canales de un TV por cable, asegúrese de conectar el cable al terminal ANT/CABLE A IN.
• Los terminales ANT/CABLE A IN y ANT B IN no deben recibir las mismas señales. Por ejemplo, no conecte un cable de un TV por cable a los terminales ANT/CABLE A IN y ANT B IN al mismo tiempo. Igualmente, no conecte un cable de una antena a los terminales ANT/CABLE A IN y ANT B IN al mismo tiempo.
• Puede que la guía de TV no esté disponible en todas las áreas y no está disponible con sistemas de satélite. Además, con el traslado de muchos proveedores de contenidos a la programación y emisión digital, puede que los datos de la guía de TV no estén disponibles o queden indisponibles.

Colocación de la tarjeta CableCARD™

La pantalla de plasma está equipada con una ranura para la colocación de una tarjeta CableCARD™. Cuando esté viendo canales de TV digitales y/o de alta definición por cable, la tarjeta le permite utilizar el servicio POD provisto por la compañía de TV por cable; POD es la sigla de Point of Deployment. Este servicio presenta varios tipos de información útil, usando texto HTML.

1 Compruebe que el terminal ANT/CABLE A IN ha sido conectado con el cable coaxial desde el convertidor de TV por cable.

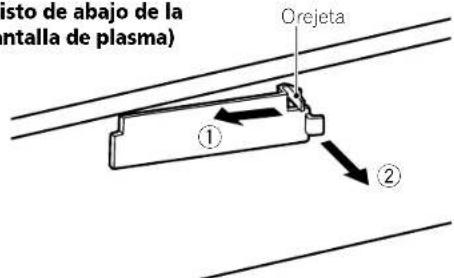

2 Sostenga y presione la orejeta de la tapa de la ranura en la parte trasera de la pantalla de plasma hacia la izquierda, y extraiga la tapa tirando del pestillo de la orejeta del hacia abajo.

(Visto de abajo de la pantalla de plasma)

isto de abajo de la artalla de plasma) Orejeta ① ②

3 Coloque la tarjeta CableCARD™ especificada en la ranura Cable CARD hasta donde vaya.

• Asegúrese de colocar solamente la tarjeta CableCARD™ especificada.
  • No coloque una tarjeta de PC.
• Cuando utilice una tarjeta CableCARD™, no necesita ejecutar el preajuste automático de los cables: la tarjeta CableCARD™ genera automáticamente una lista de canales de cable.

Preparación

Encaminamiento de los cables

Cuando se instala el altavoz por debajo del panel de la pantalla de plasma (para PDP-5080HD solamente)

Vista trasera Cable de altavoz

Abrazadera de cuentas

Fijación de las abrazaderas rápidas a la unidad principal

Fije las abrazaderas rápidas utilizando los tres agujeros (42 pulgadas: dos agujeros) marcados con la continuación, dependiendo de su sistema de encaminamiento.

para PDP-5080HD

Fijación y extracción de las abrazaderas rápidas

Inserte [1] en el aguiero apropiado en la parte trasera de la pantalla de plasma, y meta [2] en la parte trasera de [1] para fijar la abrazadera. Las abrazaderas rápidas están diseñadas para que no se deshagan fácilmente una vez que estén en posición. Por lo tanto, fijelas cuidadosamente.

Utilice alicates para girar la abrazadera 90°, tirándola hacia fuera. La abrazadera puede deteriorarse con el paso del tiempo y estropearse si se retira.

Nota

• Utilice las abrazaderas de cuentas y las abrazaderas rápidas suministras como sea necesario.
• Cuando ordene los cables de altavoz, asegúrese de atarlos en un fardo de modo que no queden sujetos a ninguna presión.

Conexión de cable de alimentación

Conecte el cable de alimentación después que haya completado las conexiones de todos los componentes.

Pantalla de plasma (vista trasera)

El terminal AC IN se encuentra en el borde superior del compartimiento. Cable de alimentación Filtro de ruido Elimina parcialmente el ruido causado por la fuente de energía. Precaución Utilice solamente el cable de alimentación suministrado. No utilice un voltaje de suministro diferente del voltaje indicado, ya que esto puede causar un

Precaución

• Utilice solamente el cable de alimentación suministrado.
• No utilice un voltaje de suministro diferente del voltaje indicado, ya que esto puede causar un incendio o choque eléctrico.
• Para la pantalla de plasma, se utiliza un cable de alimentación de tres núcleos con un terminal de puesta a tierra para una protección eficaz. Conecte siempre el cable de alimentación a una toma de corriente para tres patillas y asegúrese de que el cable esté puesto a tierra correctamente.

Nota

• Apague siempre la alimentación de la pantalla de plasma antes de enchufar o desenchufar los cables de alimentación.
• Desenchufe el cable de alimentación de la toma de corriente cuando no planee utilizar la pantalla de plasma durante un largo período de tiempo.

Preparación

Preparación del mando a distancia

Instalación de las pilas

1 Abra la tapa del compartimiento de las pilas.

2 Instale las dos pilas de tamaño AA mientras inserta sus extremos de polaridad negativa (−) primero.

- Las polaridades de las pilas deben corresponder con los indicadores (+) y (−) en el compartimiento de las pilas.

3 Cierre la tapa del compartimiento de las pilas.

Precauciones relacionadas con las pilas

• El mando a distancia no puede operar el sistema si las pilas están agotadas. Si éste es el caso, reemplace las pilas por nuevas.
• Cuando reemplace las pilas, utilice pilas alcalinas para el mando a distancia.
• No mezcle pilas de tipos diferentes. Las pilas de tipos diferentes tienen también características diferentes.
• No mezcle pilas usadas con nuevas. Mezclar pilas usadas con nuevas puede reducir la duración de las pilas nuevas o causar fugas del electrólito en las pilas viejas.
• No deje pilas gastas en el mando a distancia; esto causará la fuga del ácido. Si encuentra cualquier fuga de ácido, limpie completamente con un paño.
• Las pilas suministradas con este producto pueden durar menos de lo esperado debido a las condiciones de almacenamiento.
• Si no va a utilizar el mando a distancia durante un largo período de tiempo, retire las pilas del mando a distancia.

Eliminación de las pilas

Cuando tire las pilas usadas, asegúrese de cumplir con los reglamentos gubernamentales y con las instrucciones de protección del medio ambiente aplicables a su país o área.

Rango de operación permisible del mando a distancia

Opere el mando a distancia apuntándolo al sensor de mando a distancia ubicado en la derecha inferior del panel frontal de la pantalla de plasma. La distancia desde el sensor de mando a distancia debe estar dentro de 7 m (23 pies), y el ángulo relativo al sensor debe estar dentro de 30 grados en la dirección derecha o izquierda.

7 m (23 pies) Sensor del mando a distancia

Nota

- Para el sensor de mando a distancia ubicado en la pantalla PDP-4280HD. Consulte Nombres de los componentes en la página 13.

Precauciones relacionadas con el mando a distancia

• No exponga el mando a distancia a impactos, líquidos o alta humedad.
• No ponga el mando a distancia bajo la luz directa del sol; la unidad podría deformarse.
• Puede que el mando a distancia no funcione correctamente si la ventana del sensor del mando a distancia de la pantalla de plasma está bajo la luz directa del sol o bajo una iluminación intensa. En este caso, cambie el ángulo de la iluminación o de la pantalla de plasma, u opere el mando a distancia más cerca de la ventana del sensor de mando a distancia.
• Cuando existe cualquier obstáculo entre el mando a distancia y el sensor de mando a distancia, puede que el mando a distancia no funcione.
• A medida que las pilas se agotan, el mando a distancia puede funcionar dentro de una distancia más corta desde el sensor de mando a distancia. Reemplace las pilas por un juego de pilas nuevas cuando sea necesario.
• La pantalla de plasma emite rayos infrarrojos muy débiles desde su pantalla. Si hay un equipo operado por mando a distancia de rayos infrarrojos, como una videograbadora, en las proximidades, puede que tal equipo no reciba los comandos de su mando a distancia correctamente o mismo no reciba ningún comando. Si esto ocurre, coloque el equipo en un lugar lo más distante posible de la pantalla de plasma.
• Dependiendo del entorno de instalación, los rayos infrarrojos de la pantalla de plasma pueden no permitir que este sistema reciba correctamente los comandos del mando a distancia, o pueden acortar la distancia permisible entre el mando a distancia y el sensor del mando a distancia. La intensidad de los rayos infrarrojos emitidos de la pantalla difiere, dependiendo de las imágenes visualizadas en la pantalla.

Operaciones básicas

Capítulo 6

Operaciones básicas

Encendido del sistema

• Pulse ⏻ en la pantalla de plasma si los indicadores POWER ON y STANDBY están apagados.
• El indicador POWER ON de la pantalla de plasma se enciende en azul.
• Pulse TV ⏻ en el mando a distancia o STANDBY/ON en la pantalla de plasma si el indicador STANDBY está encendido en rojo.
• El indicador POWER ON de la pantalla de plasma se enciende en azul.

Apagado del sistema

(al modo de espera)

1 Pulse TV ⏻ en el mando a distancia o STANDBY/ON en la pantalla de plasma.

• El sistema entra en el modo de espera y la imagen desaparece de la pantalla.
• El indicador STANDBY se enciende en rojo.
• Esto permite que el sistema reciba automáticamente la información de programa de TV digital en el modo de espera.

Nota

- Si no planea utilizar este sistema durante un largo período de tiempo, desenchufe el cable de alimentación de la toma de corriente.

Indicadores de estado de la pantalla de plasma

La tabla a continuación muestra el estado de operación de la pantalla de plasma. Puede verificar el estado actual del sistema con los indicadores en la pantalla de plasma.

Estado de los indicadores Estado del sistema

POWER ON STANDBY
		El cable de alimentación de la pantalla de plasma ha sido desenchufado. O, el cable de alimentación de la pantalla de plasma ha sido conectado, pero el bolón ( ) está desactivado o la panta la de plasma está apagada.
		El sistema está encendido.
		El sistema está en el modo de espera.

Para casos diferentes de los de arriba, consulte Solución de problemas en la página 88.

Nota

- Puede seleccionar "Auto", "Alto", "Medio" o "Bajo" para el brillo del indicador POWER ON. Cuando "Auto" está seleccionado, el brillo del indicador cambia a "Alto", "Medio" o "Bajo" de acuerdo con el nivel del brillo del área de visualización. Para los detalles, consulle Regulación del LED azul en la página 63.

Precaución

• Mientras los indicadores POWER ON y STANDBY están apagados, no se puede colocar el sistema en el modo encendido con la pulsación del botón TV ⏻ o STANDBY/ON. Pulse ⏻ en la pantalla de plasma.
• La pantalla de plasma todavía consumirá una pequeña cantidad de energía mientras el cable de alimentación continúe enchufado a la toma de corriente.

Pantalla de plasma (PDP-5080HD)

Batón Indicador POWER ON ON STANDBY Indicador STANDBY

(PDP-4280HD)

Indicador POWER ON Indicador STANDBY Botón

Visto de abajo de la pantalla (lado izquierdo).

BATón STANDBY/ON

(Vista lateral derecha)

TV INPUT 1 2 3 ANT HDMI 4 5 6 7 SCREEN A ELICUM DISPLAY PC SIZE MIX ON RENI HOME MENU MEND INFO MIX ON RENI HOME MENU MEND PC MIX ON RENI HOME MENU MEND TUV GUIDE DVD TIP MING PAGE +

Operaciones básicas

Contemplación de canales de TV

A menos que configure los canales de TV que puede ver bajo las condiciones actuales, no será posible sintonizar esos canales. Para el procedimiento, consulte Configuración de los canales de TV en la página 37.

Nota

- Cuando vea un programa de TV digital, puede que aparezcan mensajes de alerta de emergencia que se desplazan en la parte superior de la pantalla. Estos mensajes se transmiten por las emisoras de TV cuando necesario en situaciones de emergencia.

Selección de la antena

Tras comprobar que el interruptor de modo en el mando a distancia está en "TV", pulse ANT en el mando a distancia para seleccionar la antena A o B.

• Haga esta selección dependiendo de las conexiones a los terminales de entrada de antena de la pantalla de plasma (página 24).
• Mientras ve un programa, pulse ANT para ver la imagen recibida desde la otra antena.
• Pulsar ANT mientras ve en el modo de multipantalla (imagen de TV e imagen de vídeo) con TV seleccionado visualizará la imagen de TV de la otra antena.
• Pulsar ANT mientras esté vendo en el modo de multipantalla con dos imágenes de TV visualizadas no surtirá ningún efecto.

Cambio de canales

Para aumentar el número de canal, pulse CH + en el mando a distancia. Para disminuir el número de canal, pulse CH -

• El botón CHANNEL +/- en la pantalla de plasma funciona de la misma forma que CH +/- en el mando a distancia.
• Pulse CH RETURN para cambiar el canal sintonizado actualmente al canal sintonizado anteriormente. Pulse CH RETURN nuevamente para restaurar el canal sintonizado actualmente.

Utilización de 0 a 9 y • (punto) del mando a distancia

Seleccione los canales directamente pulsando los botones 0 a 9. Para seleccionar canales secundarios, utilice también el botón • (punto).

EJEMPLO

• Para seleccionar el canal 5 (canal de un dígito), pulse 5.
• Para seleccionar el canal 25 (canal de dos dígitos), pulse 2 y, a continuación, 5.
• Para seleccionar el canal 125 (canal de tres digitos), pulse 1, 2 y, a continuación, 5.
• Para seleccionar el canal secundario 10.01, pulse 1, 0, (punto), 0 y, a continuación, 1.
• Para seleccionar el canal secundario 10.001 (para TV por cable), pulse 1, 0, • (punto), 0, 0 y, a continuación, 1.

Nota

• Después de introducir un número de canal o de canal secundario, puede pulsar CH ENTER para sintonizar el canal más rápidamente.
• Cada vez que cambia un canal, aparece un rótulo de canal con la información acerca del canal seleccionado actualmente. Para eliminar el rótulo de canal, pulse INFO.
• Si no configura el sistema TV Guide On Screen™, puede que el rótulo del canal no visualice ciertos tipos de información del programa.

Pantalla de plasma (vista lateral derecha)

CHANNEL +/-

TV INPUT 1 2 3 ANT HDMI 4 5 6 7 SCREEN AV EDITION DISPLAY PC SIZE EAT/WD MILEL HOME MILEL MEND CAT GUIDE TV GUIDE INFO DVD TOP MILEL PAGE+ GAV + DATA HDMI CONTROL PAGE- RETURN FANTITEL CH 1 2 3 4 5 6 7 8 9 • 0 CH ENTER + CH RETURN +VOL CH CE MTING

Rótulo de canal

Operaciones básicas

Cambio del volumen y sonido

El botón VOLUME +/- en la pantalla de plasma funciona de la misma forma que VOL +/- en el mando a distancia.

Pantalla de plasma (vista lateral derecha)

INPUT VOLUME CHANNEL OUTPUT ENTER UP DOWN VOLUME +/-

CH CH ENTER + CH RETURN + VOL - MUTING +/-

Para aumentar el volumen, pulse VOL + en el mando a distancia. Para disminuir el volumen, pulse VOL -

Visualización del ajuste del volumen

Para silenciar la salida del sonido, pulse MUTING. "O" aparece en la pantalla. Para cancelar el silenciamiento, pulse MUTING de nuevo. Pulsar VOL + también cancela el silenciamiento.

Visualización del silenciamiento

Cambio del idioma

Si ha seleccionado un programa de TV digital que provee servicios multi-idioma, puede cambiar entre los idiomas pulsando MTS en el mando a distancia.

Cada vez que se pulsa MTS, el idioma cambia.

Nota

• Los idiomas cambiables difieren dependiendo de la emisión actual.
• Si el idioma seleccionado a través de la configuración de idioma está disponible cuando se cambia el canal o programa, se oye tal idioma.
• Si está vendo un programa de TV digital sin sonido o información de idioma, aparece "N/A" en la pantalla. Si se selecciona un idioma diferente de inglés, francés y español, se visualiza "Otros".

Operaciones básicas

Configuración del modo MTS/SAP

Cuando vea programas de TV convencionales, puede disfrutar del sonido estéreo y/o programas con audio secundario (SAP), utilizando la función de sonido de televisión multicanal (MTS).

- Emisiones estéreo

Puede disfrutar, por ejemplo, de deportes, de espectáculos y de conciertos en sonido estéreo dinámico.

- Emisiones SAP

Sonido PRINCIPAL: La pista sonora normal del programa (mono o estéreo).

Sonido SAP: Escuche un segundo idioma, un comentario suplementar y otra información. (SAP es sonido monofónico.)

Nota

• Los canales de TV convencionales en este manual asignan los canales de TV que se reciben a través de las frecuencias VHF/UHF convencionales o canales de TV por cable convencionales.
• Cuando un sonido estéreo está difícil de oír, puede cambiar manualmente al modo MONO para obtener un sonido más claro.
• Una vez que el modo MONO esté seleccionado, el sonido de la pantalla de plasma permanece monofónico aun cuando el sistema reciba una emisión en estéreo. Si desea escuchar de nuevo el sonido estéreo, debe seleccionar el modo ESTÉREO.
• Seleccionar MTS mientras la fuente de entrada es ENTRADA 1 a ENTRADA 7 o PC no cambia el tipo de sonido. En este caso, el sonido se determina por la fuente de vídeo.
• Se desactiva el botón MTS mientras se visualiza el sistema TV Guide On Screen™.
• En cada uno de los modos MTS/SAP seleccionado, la visualización cambia dependiendo de las señales de emisión que están siendo recibidas.

Cada vez que se pulsa MTS, MTS cambia como se muestra a continuación.

Cuando se está recibiendo señales de sonido ESTÉREO

En el modo ESTÉREO

En el modo SAP

En el modo MONO

Cuando se está recibiendo señales de sonido MONO + SAP

En el modo ESTÉREO

En el modo SAP

En el modo MONO

Cuando se está recibiendo señales de sonido ESTÉREO + SAP

En el modo ESTÉREO

En el modo SAP

En el modo MONO

Cuando se está recibiendo señales de sonido MONO

En el modo ESTÉREO

En el modo SAP

En el modo MONO

Operaciones básicas

Visualización de un rótulo de canal

Mientras ve un programa de TV, pulsar INFO hace que aparezcan los rótulos siguientes. Pulsar INFO de nuevo hace que el rótulo desaparezca.

INFO SAT/IND MENU HOME MENU MENU SAT GUIDE TV GUIDE END TOP MENU DAY + PAGE+ ENTER PAGE- RETURN DAY - HOME CONTROL 12:33pm DTV 2 • 1002.102 - A XXXXXXXXX 12:30pm — 2:00pm XXX 5 6 4 3 2 1

1 Nombre de emisora
2 Hora actual
3 Número de canal
4 Entrada (Ant. A o Ant. B)
5 Título del programa
6 Horario de los programas
7 Logotipo del canal

8 Nombre o icono de clasificación de TV

Nota

• La información precedente no se visualiza si no está incluida en las señales de emisión.
• Si no configura el sistema TV Guide On Screen™, puede que el rótulo del canal no visualice ciertos tipos de información del programa.

Utilización del servicio POD

Si ve canales de TV digitales y/o de alta definición por cable, puede utilizar el servicio POD provislo por la compañía de TV por cable. Este servicio presenta varios tipos de información útil, usando texto HTML.

INFO SAT/ISDMENU HOME MENU MENU SAT QUICK TV GUIDE DND TOP MENU PAGE + DAY+ ENTER PAGE- RETURN DAY - HDMI CONTROL FAVORITE CH. 1 2 3 4 -5 6 7 8 9

Pulse HOME MENU, 9, 9, y, a continuación, 9 para visualizar la información POD.

Utilización de las funciones de multipantalla

División de la pantalla

Utilice el procedimiento siguiente para seleccionar el modo de 2 pantallas o de imagen-en-imagen.

2 pantallas

1 Pulse SPLIT para seleccionar el modo de visualización.

- Cada vez que se pulsa SPLIT, el modo de visualización cambia entre 2 pantallas, imagen-en-imagen y pantalla simple.

06

Operaciones básicas

- En el modo de 2 pantallas o imagen-en-imagen, pulse SWAP para intercambiar la posición de las dos pantallas visualizadas. La pantalla izquierda es la pantalla activa, que se indica por " El usuario puede operar la imagen y el sonido.

- En el modo de imagen-en-imagen, pulse SHIFT para desplazar la posición de la pantalla pequeña en el sentido contrario de las agujas del reloj.

2 Para seleccionar la fuente de entrada deseada, pulse el botón correspondiente a la fuente de entrada.

- Cuando esté vendo programas de TV, pulse CH +/- para cambiar el canal.

Nota

• Se desactiva el botón SPLIT mientras se visualiza el sistema TV Guide On Screen™.
• La función de multipantalla no puede visualizar imágenes desde la misma fuente de entrada o de dos fuentes de entrada exteriores al mismo tiempo. Si intenta hacer eso, aparecerá un mensaje de advertencia.
• Cuando se pulsa HOME MENU, el modo de pantalla simple se restaura, y se visualiza el menú correspondiente.
• Cuando las dos pantallas muestran la misma transmisión analógica a través de la antena A y B, puede que la calidad de la imagen difiera entre las dos pantallas.
• Visualización de imágenes en el modo de multipantalla durante un largo periodo de tiempo puede causar una imagen retenida.

Congelamiento de imágenes

Utilice el procedimiento siguiente para capturar y congelar un fotograma de una imagen en movimiento que esté viendo.

Imagen normal Imagen fija

SOURCE R-TOP REC- RECEIVER VOL- INPUT + SPLIT FREEZE SWAP SHIFT MTS VCL VCR /ATI DVD TV-/DVR

1 Pulse FREEZE.

- Una imagen fija aparece en la pantalla derecha mientras se visualiza una imagen en movimiento en la pantalla izquierda.

2 Pulse FREEZE de nuevo para cancelar la función.

Nota

• Con la pantalla dividida, no se puede congelar una imagen.
• Cuando intenta utilizar esta función cuando no está disponible, aparece un mensaje de advertencia.
• La función de imagen fija (FREEZE) se cancela automáticamente si no se realiza ninguna operación dentro de cinco minutos.
• Visualización de imágenes en el modo de congelamiento durante un largo período de tiempo puede causar una imagen retenida.

Configuración del sistema TV Guide On Screen™

Capítulo 7

Configuración del sistema TV Guide On Screen™

Sobre el sistema TV Guide On Screen™

El sistema TV Guide On Screen™ es una guía de programas de televisión libre e interactiva en la pantalla. El sistema ofrece listas de programas, búsqueda por palabra clave, avisos y mucho más. El sistema TV Guide On Screen™ es un medio conveniente para encontrar lo que está pasando en el momento o durante la semana siguiente, por canal o por género. También le permite configurar automáticamente sus selecciones de visualización y grabación rápida y fácilmente.

Antes que pueda utilizar el sistema TV Guide On Screen™, debe configurarlo.

Avisos Legales

En los Estados Unidos, TV Guide y otras marcas relacionadas son marcas registradas de Gemstar-TV Guide International, Inc. y/o una de sus compañías afiliadas. En Canadá, TV Guide es una marca registrada de Transcontinental, Inc. y se utiliza bajo licencia por Gemstar-TV Guide International, Inc.

Nota

• La guía de programas interactiva TV Guide On Screen™ provee listas para servicios de cable digital y cable-ready, así como para transmisiones sobre el aire. Ello no provee listas para servicios por satélite.
• Dependiendo de las configuraciones actuales e ítems seleccionados, el orden de las pantallas de configuración puede diferir del orden indicado en este manual. Siga las instrucciones que se muestran en las pantallas.
• Puede que la guía de TV no esté disponible en todas las áreas. Además, con el traslado de muchos proveedores de contenidos a la programación y emisión digital, puede que los datos de la guía de TV no estén disponibles o queden indisponibles.

Configuración del sistema TV Guide On Screen™

Cuando se enciende la pantalla de plasma por la primera vez, se procede automáticamente al proceso de configuración. Inmediatamente después que comienza el proceso de configuración de TV Guide On Screen™, se visualiza la pantalla de bienvenido. Se puede acceder a la configuración desde las pantallas de aviso de configuración inicial, o pulsando TV GUIDE para un dispositivo en el cual el sistema TV Guide On Screen™ no ha sido configurado todavía.

Nota

- Después de configurar el sistema TV Guide On Screen™, puede que lleve hasta 24 horas para que comience a recibir las listas de programas de TV. La recepción de todos los ocho días de listas puede llevar hasta una semana (vea la Pantalla 7).

Pantalla de bienvenido

La configuración de TV inicial le conduce a la pantalla de bienvenido.

O pulse TV GUIDE para iniciar la configuración.

• La pantalla de bienvenido enumera las funciones en la guía.
• Pulse ENTER para visualizar la Pantalla 1 (que se muestra en la columna izquierda de la página siguiente).

Si ha sallado la configuración de la guía anteriormente, verá la pantalla de aviso al encender el televisor.

Para hacer una selección, pulse ▲para realizar una opción, y pulse ENTER.

• "Start setup" visualiza la Pantalla 1.
• "Remind me to set it up later" le regresa a la visualización de TV.
• "Don't remind me again" le regresa a la visualización de TV y cancela la visualización de la pantalla de aviso al encender la pantalla.

- Si decide no configurar la guía ahora, esta pantalla de aviso aparecerá cada vez que encender el televisor (excepto si ha seleccionado "Don't remind me again").

07

Configuración del sistema TV Guide On Screen™

Pantallas de configuración del sistema

Pantalla 1: Seleccione País

• Esta pantalla le pregunta la localización de su televisor.
• Pulse ♠para realizar un país.
• Pulse ENTER para aplicar la selección.
• Pulse → para realizar Next.
• Pulse ENTER para visualizar la Pantalla 2.

Pantalla 2: Introduzca el código ZIP o postal

• Si ha seleccionado USA en la Pantalla 1, verá la pantalla de código ZIP.
• Introduzca el código ZIP

• pulsando las teclas numéricas o

- pulsando → para desplazar a través de los números y, a continuación, → para mover al siguiente campo de caracteres y Next.

• Puede seleccionar el botón Atrás desde cualquier pantalla para volver a las pantallas de configuración anteriores para corregir o revisar la información que ha introducido.
• Pulse ENTER para visualizar la Pantalla 3.

• Si ha seleccionado Canada en la Pantalla 1, verá la pantalla de código postal.
• Introduzca el código postal pulsando a para desplazar a través de las letras (o números) y, a continuación, para mover al siguiente campo de caracteres.
• Pulse → para realizar Next.
• Pulse ENTER para visualizar la Pantalla 3.

Pantalla 3: Seleccione servicio(s)

• Pulse Apaía realizar la(s) fuente(s) de vídeo conectada(s) a la(s) cual(es) desea recibir las listas de programas.
• Pulse ENTER para aplicar su selección(es).
• Pulse para realizar Next.
• Pulse ENTER para ir a la Pantalla 4.

Nota

- Si no tiene un servicio de cable, debe seleccionar Antena para recibir un grupo de canales y listas de programas.

Pantalla 4: ¿A cuál terminal de entrada está el sistema enchufado?

- Seleccione "ANT/CABLE A IN" o "ANT B IN" y aparecerá la Pantalla 5.

Configuración del sistema TV Guide On Screen™

07

Pantalla 5: ¿Están las configuraciones correctas?

• Si selecciona "Yes", aparecerá la Pantalla 6.
• Si selecciona "No", aparecerá la Pantalla 1.

Para la fuente de AV
HOME MENU Ítem Página

Imagen Selección AV 54
	Contraste 55
	Brillo 55
	Color 55
	Matiz 55
	Nitdez 55
	Ajuste profesional 55
	Reponer 55
Sonido Agudos 57
	Graves	57
	Balance	57
	Reponer 57
	Efecto sonido	58
Control de la alimentación	Ahorro de energía	58
	Apagado: sin señal	58
	Apagado: sin operación	59
Temporizador de apagado	——	59
Opción	Posición	60
	Tmno. Auto.	62
	Máscara lateral	62
	Entrada HDMI	65
	Conf. Control HDMI	76
	Regul. LED azul	63
	Orbiter	63
	Patrón de vídeo	63
	Salida audio digital	68
	Idioma 63
	Conf. NR sint.	61
	Prof. cont. juego	51
	Sensor luz amb.	63
Config. sintonizador	Ajustes de canal	37
	Control familiar	38-72
	Favoritos	43
	Sub-Títulos	43-44
	Roloj	44
Home Gallery	——	70-73
Control HDMI	——	74

Para la fuente de PC

HOME MENU Ítem Página
Imagen Selección AV 54
	Contraste 55
	Brillo 55
	Rojo	55
	Vorde 56
	Azul	55
	Reponer 55
Sonido	Igual cue la fuente de AV	57
Control de la alimentación	Ahorro de energía	58
	Gestión de energía	59
Temporizador de apagado	——	59
Opción	Autoconfiguración	60
	Configuración manual	60
	Entrada HDMI	65
	Conf.Control HDMI	76
Home Gallery	——	70 - 73
Control HDMI	——	74

Utilización del MENÚ PRINCIPAL

A continuación se describe el procedimiento típico para configurar los menús. Para los procedimientos reales, consulte las páginas apropiadas que describen las funciones individuales.

1 Pulse HOME MENU.
2 Pulse / para seleccionar un ítem del menú y, a continuación, pulse ENTER.
3 Repita el paso 2 hasta que acceda al ítem de submenú deseado.

• El número de capas del menú diferirá dependiendo de los ítems del menú.
• Si selecciona "Config, sintonizador", aparece una barra de menús en la parte inferior de la pantalla. Para seleccionar el ítem de un submenú en la barra, pulse ➔ lugar de

4 Pulse / para seleccionar una opción (o parámetro) y, a continuación, pulse ENTER.

- Para algunos ítems del menú, pulse ♠ch vez de / .

5 Pulse HOME MENU para salir del menú.

Nota

- Puede volver a los niveles de menú superiores pulsando RETURN.

Configuración del sintonizador

Capítulo 9

Configuración del sintonizador

Configuración de los canales de TV

En esta sección se describe cómo buscar y configurar los canales de TV que pueden verse bajo las condiciones actuales. A menos que configure los canales de TV utilizando autobúsqueda de canales, puede que no sea posible sintonizar esos canales.

Utilización del preajuste automático de los canales

La función autobúsqueda de canales busca y configura los canales de TV.

1 Pulse HOME MENU.

2 Seleccione "Config. sintonizador" (▲y★a continuación, ENTER).
3 Seleccione "Ajustes de Canal" (▲y▲a continuación, ENTER).
4 Seleccione "Ant. A" o "Ant. B" (▲y▲a continuación, ENTER).
5 Seleccione "Autobúsqueda de Can." (/ ♠, ♦ continuación, ENTER).
6 Seleccione "Aire" o "Cable" (▲ y▼a continuación, ENTER).

AntL A AntL A AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL B AntL Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cible Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable Cable

• La búsqueda de canales comienza automáticamente.

Autres de Cao! Ant. A Auto Progues de Cao! Caboé Ant. A Autresquats de Cao! • Caboé Lin Momento Per Faver... © Cancelar Home Menu | Sait

• Para salir del autobúsqueda de canales en el medio, pulse D.

7 Cuando se finalice autobúsqueda de canales, pulse HOME MENU para salir del menú.

Nota

• Cuando utilice el convertidor de TV por cable, puede que se requiera añadir los canales de salida del convertidor de TV por cable manualmente.
• Cuando una tarjeta CableCARD™ insertada está funcionando, puede ejecutar la autobúsqueda de canales seleccionando "Ant. B" en el paso 4.

Configuración para saltar canales indeseables

De entre los canales de TV buscados y configurados con la autobúsqueda de canales, puede seleccionar los canales que desee saltar cuando se opere CH+/-.

1 Pulse HOME MENU.

2 Seleccione "Config. sintonizador" (▲y★a continuación, ENTER).
3 Seleccione "Ajustes de canal" (◀ y▶a continuación, ENTER).
4 Seleccione "Ant. A" o "Ant. B" (▲y)a continuación, ENTER).
5 Seleccione "Guardar Canal/Evadir" (▲y,▲a continuación, ENTER).

6 Seleccione el canal que desee desplazar (/ ♦, ★ continuación ENTER).

Gurlar CondLeak Gurlar CondLeak 2.0 2.0 6.0 Home Menu Salir

• Para un canal omitido, la marca de verificación desaparecerá.

7 Pulse HOME MENU para salir del menú.

Nota

• Para restaurar los canales omitidos, utilice el procedimiento precedente, excepto que debe seleccionar un canal omitido en el paso 6.
• Cuando utilice el convertidor de TV por cable, puede que se recuiera añadir los canales de salida del convertidor de TV por cable manualmente.

Configuración de los canales de TV

En esta sección se describe cómo configurar manualmente los canales de TV que no han sido configurados por autobúsqueda de canales.

1 Pulse HOME MENU.

2 Seleccione "Config. sintonizador" (▲y,★a continuación, ENTER).
3 Seleccione "Ajustes de canal" (◀y▶a continuación, ENTER).
4 Seleccione "Ant. A" o "Ant. B" (▲y,▲a continuación, ENTER).
5 Seleccione "Agregar un Canal" (▲y▲a continuación, ENTER).

6 Seleccione un número de canal que desee añadir (/↑↓ y, a continuación, ENTER).

- También puede utilizar los botones 0 a 9 para introducir un número de canal.

A#t. A #e#p# un Cam# Ant. A Agrepar un Cam# 000 Home Menu: Salir

• Después que pulse ENTER, aparece una pantalla de confirmación.

7 Pulse A para finalizar el proceso de configuración.

8 Pulse HOME MENU para salir del menú.

Nota

- La adición manual de canales sólo funciona para canales analógicos. No se puede añadir canales digitales.

Comprobación de la intensidad de la señal

Cuando ha seleccionado la antena A, puede comprobar la intensidad de la señal del canal actual. Puede utilizar esta función cuando esté recibiendo un canal a través de una antena VHF/UHF.

1 Pulse HOME MENU.

2 Seleccione "Config. sintonizador" (▲y▲a continuación, ENTER).
3 Seleccione "Ajustes de Canal" (★y>a continuación, ENTER).
4 Seleccione "Ant. A". (/ ♦, ★continuación, ENTER).

Configuración del sintonizador

5 Seleccione "Fuerza de Señal" (/ ♦, ★ continuación, ENTER).

Maser de Cotel Ant. A Fonte de Sefal Maximo: 100 Actual: 100 Ant. A Fonte de Sefal X000000000000000000 X000000000000000000 X000000000000000000 Homa Mena Salir

- Ajuste la dirección de la antena de modo que la intensidad actual de la señal alcance la intensidad máxima de la señal tan cerca como sea posible.

6 Pulse HOME MENU para salir del menú.

Nota

• Esta función sólo está disponible cuando se reciben señales de transmisión digital sobre el aire.
• Cuando utilice el sistema TV Guide On Screen * con un servicio de cable, seleccione "Cable" para "Autobúsqueda de Can."
• Ejecutar más de una exploración para cables resultará en fallas de recepción de las transmisiones.

Comprobación de la identificación de la tarjeta CableCARD™

La pantalla de plasma tiene una ranura para una tarjeta CableCARD™ que se utiliza para administrar su información por la compañía de TV por cable. La ranura para tarjeta CableCARD™ se encuentra en la parte trasera de la pantalla de plasma. El siguiente procedimiento le permite comprobar la identificación de su tarjeta CableCARD™ y la identificación del Host.
1 Pulse HOME MENU.
2 Seleccione "Config. sintonizador" (▲y▲a continuación, ENTER).
3 Seleccione "Ajustes de Canal" (◀ y▶a continuación, ENTER).
4 Seleccione "ID POD" (/)

- La identificación del Host y la identificación de la tarjeta CableCARD™ aparecen.

5 Pulse HOME MENU para salir del menú.

Control familiar

Con el control familiar, los padres pueden prevenir que los niños vean programas de TV o contenidos de vídeo y DVD inapropiados. Cuando se intenta ver un programa (o contenido) bloqueado por los padres, la pantalla de plasma visualiza un mensaje sin ninguna imagen. El control familiar funciona tanto para los canales de TV convencionales como cigítales. En los Estados Unidos, hay tres sistemas de clasificación: clasificaciones de TV, guías familiares de TV y clasif caciones de película. La clasificación de película se provee por la Asociación de la Industria Cinematográfica de Estados Unidos (MPAA) y se utiliza para las películas originales que no han s do editadas para televisión.

Para el sistema de clasificación en Canadá, consulte la página 40.

Nota

- En el sistema de clasificación de control familiar de TV de EE.UU., puede que los programas con una clasificación "No" sean bloqueados en este producto. Ejempos de programas que incluyen una clasificación "None":

• Programas originados localmente
• Noticias
• Política
• Anuncios de servicios públicos
• Religión
• Deportes
  • Tiempo

- Comunicados de emergencia (como mensajes EAS, advertencia de tiempo y otros)

Sistema de clasificación de cine voluntario (MPAA)

	Clasificación Descripción
Basado en la edad	N/A No aplicable a las clasificaciones MPAA
	G Audiencias generales. Todas las edades admitilias.
	PG Orientación familiar sugenda. Puede que algún material no sea adecuado para los niños.
	PG-13 Fuerle atención a los padres. Puede que algún material sea inadecuado a niños menores de 18 años de edad.
	R Resuricto. Bajo 17 se requiere compañía de uno de los padres o tutor adulto (la edad varia en algunas jurisdico ones).
	NC-17 Nadie de 17 y menor admitido
	NR No clasificado.

Nota

- El sistema de clasificación de cine voluntario sólo utiliza un nivel basado en la edad.

Clasificación de TV

	Clasificación	Descripción
Basado en la edad	TV-Y	Todos los niños
	TV-Y7	Niños de siete y mayores
	TV-G	Audiencias generales
	TV-PG	Orientación familiar sugerida
	TV-14	Fuerte atención a los padres
	TV-MA	Audiencias maduras solamente

Nota

- El sistema también la permite se accionar "None", que bloquea los programas con una clasificación "None". Para los ejempics de tales programas, consulte la "Nota" en la columna izquierda en esta página.

Cambio de la contraseña

Utilizar una contraseña impide que otras personas cambien las configuraciones del control familiar. Ha sido configurada una contraseña (1234) antes del embarque. Utilice el procedimiento siguiente para cambiar la contraseña.

1 Pulse HOME MENU.

2 Seleccione "Config. sintonizador" (▲y★a continuación, ENTER).
3 Seleccione "Control familiar" (← y→a continuación, ENTER).
4 Seleccione "Clave" (↑ a continuación, ENTER).
5 Seleccione "Cambio de clave" (▲y▲a continuación, ENTER).

Control Familiar Clave Cavilla de Clave Bourar Clave Home Menu Salir

6 Introduzca la contraseña actual de cuatro dígitos utilizando los botones 0 a 9.
7 Introduzca una nueva contraseña de cuatro dígitos utilizando los botones 0 a 9.

Configuración del sintonizador

8 Introduzca la misma contraseña que ha introducido en el paso 7.

- Aparecerá una pantalla de confirmación.

9 Pulse A.

10 Pulse HOME MENU para salir del menú.

Nota

- Apunle la nueva contraseña y guárdela a mano.

Borrado de la contraseña

Utilice el procedimiento siguiente para borrar la contraseña.

1 Pulse HOME MENU.
2 Seleccione "Config. sintonizador" (▲y▲a continuación, ENTER).
3 Seleccione "Control familiar" (◀ y▶a continuación, ENTER).
4 Seleccione "Clave" (▲ y▼a continuación, ENTER).
5 Seleccione "Borrar clave" (▲y:a continuación, ENTER).

6 Introduzca la contraseña actual de cuatro dígitos utilizando los botones 0 a 9.

- Aparecerá una pantalla de confirmación.

7 Pulse A.

8 Pulse HOME MENU para salir del menú.

Nota

- El procedimiento precedente reajustará la contraseña al valor predeterminado de fábrica (1234).

Activación del control familiar

1 Pulse HOME MENU.
2 Seleccione "Config. sintonizador" (▲yla continuación, ENTER).
3 Seleccione "Control familiar" (◆y→a continuación, ENTER).
4 Seleccione "Status" (/ ↗, ◆continuación, ENTER).
5 Seleccione "Encendido" (/ ♠, a continuación, ENTER).

- La pantalla de introducción de contraseña aparece. Introduzca la contraseña de cuatro dígitos utilizando los bolones 0 a 9.

6 Pulse HOME MENU para salir del menú.

Configuración del sistema de clasificación de cine voluntario (MPAA)

1 Pulse HOME MENU.

2 Seleccione "Config. sintonizador" (▲y▲a continuación, ENTER).
3 Seleccione "Control familiar" (◀ y▶a continuación, ENTER).
4 Seleccione "Clasificaciones MPAA" (▲y▲a continuación, ENTER).
5 Seleccione la clasificación deseada y cambie la configuración (♠ y♦a continuación, ENTER).

• La pantalla de introducción de contraseña aparece. Introduzca la contraseña de cuatro dígilos utilizando los bolones 0 a 9.
• Cada vez que se pulsa ENTER, la configuración cambia.
• Se visualiza un como de bloqueo junto a la clasificación bloqueada.
• Todas las c asificaciones han sido desbloqueadas antes del emoarque.

6 Pulse HOME MENU para salir del menú.

Nota

- Bloquear una clasificación hace que clasificaciones más rigurosas se bloqueen automáticamente. Del mismo modo, desbloquear una clasificación hace que clasificaciones menos rigurosas se desbloqueen automáticamente.

Configuración de las clasificaciones de TV

1 Pulse HOME MENU.

2 Seleccione "Config. sintonizador" (▲y▲a continuación, ENTER).
3 Seleccione "Control familiar" (◀ y▶a continuación, ENTER).
4 Seleccione "Clasificaciones TV" (▲y▲a continuación, ENTER).
5 Seleccione la clasificación deseada y cambie la configuración (▲▼a continuación, ENTER).

Control Familiar Clasificaciones TV TV-tonie TV-Y TV-V7 TV-S TV-P6 Clasificaciones Discuadas de TV Home Menu Suir

• La pantalla de introducción de contraseña aparece. Introduzca la contraseña de cuatro dígitos utilizando los botones 0 a 9.
• Cada vez que se pulsa ENTER, la configuración cambia.
• Se visualiza un como de bloqueo junto a la clasificación bloqueada.
• Todas las clasificaciones han sido desbloqueadas antes de embarque.

Le recomendamos que escriba su contraseña de modo que no se olvide de la misma.

PDP-5080HD/PDP-4280HD N° de su contraseña:

Si se olvida de la contraseña

Cuando se visualice el mensaje "Introduzca su contraseña" en el paso 6 en "Borrado de contraseña", pulse el botón ENTER del mando a distancia durante tres segundos o más. La contraseña revierte a "1234".

09

Configuración del sintonizador

6 Pulse HOME MENU para salir del menú.

Nota

- Bloquear una clasificación hace que clasificaciones más rigurosas se bloqueen automáticamente. Del mismo modo, desbloquear una clasificación hace que clasificaciones menos rigurosas se desbloqueen automáticamente.

Configuración de las guías familiares de TV (Guías de TV)

1 Pulse HOME MENU.
2 Seleccione "Config. sintonizador" (▲ y▲a continuación, ENTER).
3 Seleccione "Control familiar" (← y→a continuación, ENTER).
4 Seleccione "Guía Familiar de TV" (▲ y▼a continuación, ENTER).
5 Seleccione la clasificación deseada y cambie la configuración (▲★a continuación, ENTER).

Control Familiar Gua Familiar de TV Gua Familiar de TV Fantasia Violente Victoraria Escenes Sendales Contrucciones Projetadas de TV para Gua Familiaras Home Menu: Salir

• La pantalla de introducción de contraseña aparece. Introduzca la contraseña de cuatro cígitos utilizando los botones 0 a 9.
• Cada vez que se pulsa ENTER, la configuración cambia.
• Se visualiza un icono de bloqueo junto a la clasificación bloqueada.
• Todas las clasificaciones han sido desbloqueadas antes del embarque.

6 Pulse HOME MENU para salir del menú.

Bloqueo de programas de TV no clasificados (NR)

Utilice el siguiente procedimiento para bloquear programas de TV cuya información de clasificación no se encuentra disponible.

1 Pulse HOME MENU.

2 Seleccione "Config. sintonizador" (▲ y▲a continuación, ENTER).
3 Seleccione "Control Familiar" (← y→a continuación, ENTER).
4 Seleccione "Sin Clasificaciones" (▲ y↓a continuación, ENTER).
5 Seleccione "Bloquear" o "No Bloquear" (/ ♦, ♦ continuación, ENTER).

Control Familiar Sin Carillitaciones Bregutar No Document Home Menu Salir

• La pantalla de introducción de contraseña aparece. Introduzca la contraseña de cuatro cígitos utilizando los botones 0 a 9.
• La selección de fábrica es "No Bloquear".

6 Pulse HOME MENU para salir del menú.

Sistemas de clasificaciones canadienses

En Canadá, puede elegir las clasificaciones canadienses en inglés o las clasificaciones canadienses en francés. Estas clasificaciones se basan en la política de la Comisión Canadiense de Radio y Televisión (CRTC).

Clasificaciones canadienses en inglés

Clasificación Descripción

Basado en la edad	E Exento: Incluye noticias, deportes, documentarios y otros programas de información; espectáculos de conversación, vídeos de música, y programas de variedad.
	C Niños: Destinado a niños menores de ocho años de edad. Tiene especial atención a temas que podrían amenazar el sentido de seguridad y bien estar.
	C8+ Niños mayores de ocho años de edad: No contiene violencia como la única manera o prefería, aceptable de resolver un conflicto; ni encoraja los niños a imitar acciones peligrosas que pueden ver en la pantalla.
	G General: Considerado aceptable para todas edades. Visualización apropiada para toda la familia, contene muy poca violencia, física, verbal o emocional.
	PG Guía familiar: Destinado a la audiencia general, pero puede que no sea adecuado para niños muy pequeños (menores de ocho años de edad), ya que podría contener temas o cuestiones controversiales.
	14+ Arriba de 14 años de edad: Podría contener temas donde la violencia es uno de los elementos dominantes de la historia, pero debe ser integral al desarrollo de la trama o carácter. Lenguaje usado podría ser profano y presencia de desnudez dentro del contexto del tema.
	18+ Adultos: Destinados a telespectadores mayores de 18 años de edad y podría contener violencia, que mientras estuviera relacionada con el desarrollo de la trama, carácter o tema, se destinan a la visualización de adultos. Podría contener lenguaje gráfico y representaciones de sexo y desnudez.

Configuración del sintonizador

Clasificaciones canadienses en francés

	Clasificación Descripción
Basado en la edad	E Programación exenta.
	G	General: Todas las edades y niños, contiene violencia directa mínima, pero puede integrarse a la trama de una manera numerosa y no realista.
	8ans+	General pero no aconsejable para niños pequeños: Puede visualizarse por una amolia audiencia pública, pero podría contener escenas que no están los niños menores de cada años de edad que no pueden distinguir entre situaciones imaginarias y reales. Recomendado para visualización con pacres.
	13ans+	Arriba de 13 años de edad: Podría contener escenas frecuentes de violencia y, por lo tanto, se recomienda su visualización con los padres.
	16ans+	Arriba de 16 años de edad: Podría contener escenas frecuentes de violencia y violencia intensa.
	18ans+	Arriba de 18 años de edad: Solamente para visualización de adultos. Podría contener escenas frecuentes de violencia y violencia extrema.

Configuración de las clasificaciones canadienses en inglés

1 Pulse HOME MENU.
2 Seleccione "Config. sintonizador" (/ ♦, ★ continuación, ENTER).
3 Seleccione "Control familiar" (/ ♦, ♦ continuación, ENTER).
4 Seleccione "Clasif. Inglés Canadiense" (/ ♦, ★ continuación, ENTER).
5 Seleccione la clasificación deseada y cambie la configuración (▲★a continuación, ENTER).

• La pantalla de introducción de contraseña aparece. Introduzca la contraseña de cuatro dígitos utilizando los botones 0 a 9.
• Cada vez que se pulsa ENTER, la configuración cambia.
• Se visualiza un icono de bloqueo junto a la clasificación bloqueada.
• Todas las clasificaciones han sido desbloqueadas antes del embarque.

6 Pulse HOME MENU para salir del menú.

Nota

- Bloquear una clasificación hace que clasificaciones más rigurosas se bloqueen automáticamente. Del mismo modo, desbloquear una clasificación hace que clasificaciones menos rigurosas se desbloqueen automáticamente.

Configuración de las clasificaciones canadienses en francés

1 Pulse HOME MENU.
2 Seleccione "Config. sintonizador" (/ ♦, ★ continuación, ENTER).
3 Seleccione "Control familiar" (◄/► y, a continuación, ENTER).

4 Seleccione "Clasif. Francés Canadiense" (/ ♦, ★ continuación, ENTER).

5 Seleccione la clasificación deseada y cambie la configuración (▲★ a continuación, ENTER).

Close! Francs Canadiens Close! Francs Canadiens + E B S anse Clustificantes Electratos de Fintes Completer E: A tanse, 10 anse - 15 anse 18 00+ Home Menu: Stir

• La pantalla de introducción de contraseña aparece. Introduzca la contraseña de cuatro dígitos utilizando los botones 0 a 9.
• Cada vez que se pulsa ENTER, la configuración cambia.
• Se visualiza un icono de bloqueo junto a la clasificación bloqueada.
• Todas las clasificaciones han sido desbloqueadas antes del embarque.

6 Pulse HOME MENU para salir del menú.

Nota

- Bloquear una clasificación hace que clasificaciones más rigurosas se bloqueen automáticamente. Del mismo modo, desbloquear una clasificación hace que clasificaciones menos rigurosas se desbloqueen automáticamente.

Configuración de nuevas clasificaciones

Anora las emisiones digitales contienen nuevas clasificaciones que no son compatibles con las clasificaciones de control familiar originales de la pantalla de plasma. Cuando sintonice una de esas emisiones por primera vez, aparece un menú de control familiar en la pantalla. Este menú le informa que debe cambiar sus configuraciones de control familiar para manipular las nuevas clasificaciones. De lo contrario, puede que se desbloqueen las clasificaciones que tuviese bloqueado anteriormente.

1 Pulse HOME MENU.
2 Seleccione "Config. sintonizador" (/ ♦, ♦ continuación, ENTER).
3 Seleccione "Control familiar" (←/→ y, a continuación, ENTER).

Control Familiar Status Status Cnaltificaciones MPAA Cnaltificaciones TV Nuwa XXXXXXXXXXX Home Menu: Salir

- Se visualiza el nuevo menú cuando se selecciona Status y se visualiza el mensaje "Las clasificaciones regionales han sido cambiados." en la derecha de la pantalla.

Configuración del sintonizador

4 Seleccione la clasificación deseada y cambie la configuración ( a continuación, ENTER).

Control Panel Name Box Movie Box Movie Box Other Home Menu Sair

• El menú se agrega entre "Sin clasificaciones" y "Clave".
• La pantalla de introducción de contraseña aparece. Introduzca la contraseña de cuatro dígitos utilizando los botones 0 a 9
• Cada vez que se pulsa ENTER, la configuración cambia.
• Se visualiza un icono de bloqueo junto a la clasificación bloqueada.
• Cuando finalice, la palabra "Nuevo" desaparecerá del menú Control Familiar.

5 Pulse HOME MENU para salir del menú.

Eliminación de nuevas clasificaciones

Puede eliminar un nuevo menú Control Familiar. Cuando se elimina el menú, las configuraciones de bloqueo antiguas que había introducido también se eliminan y desaparecen del menú.

1 Pulse HOME MENU.

2 Seleccione "Config. sintonizador" (▲ y▲a continuación, ENTER).
3 Seleccione "Control familiar" (← y→a continuación, ENTER).
4 Seleccione "Status" y, a continuación, "Apagado" (/↑↓y, a continuación, ENTER).

Control Familiar Status Status Apgado Introduction Drive C:\Users\Drive C:\Users\Drive Home Menu: Sair

- La pantalla de introducción de contraseña aparece. Introduzca la contraseña de cuatro cígitos utilizando los botones 0 a 9.

5 Seleccione A para "Aceptar" o D para "Cancelar".

- Sin embargo, el nuevo menú Control Familiar permanece cuando la pantalla de selección para eliminar las nuevas clasificaciones desaparece dentro de aproximadamente 60 segundos si no se hace ninguna configuración.

6 Pulse HOME MENU para salir del menú.

Nota

• Mientras el menú Control Familiar está abierto, la visualización de estado permanece incambiable aunque el sistema tenga recibido emisiones con nuevas clasificaciones.
• Bloquear una clasificación hace que clasificaciones más rigurosas se bloqueen automáticamente. Del mismo modo, desbloquear una clasificación hace que clasificaciones menos rigurosas se desbloqueen automáticamente.

Desactivación temporal del control familiar

Cuando el control familiar está funcionando y detecta un programa de TV bloqueado (o contenido), la pantalla de plasma visualiza un mensaje sin ninguna imagen.

El método para desactivar temporalmente el control familiar difiere, dependiendo de la fuente de entrada seleccionada actualmente.

Antena A o Antena B:

La pantalla siguiente aparece. Pulse ENTER.

Control Familiar WWWWWW xxxxxxxxxxxxxx 1000.0000 xxxxxxxxxxxxxx (Ant. B) xxxxxxxxxxxxxx Note: Control Familiar Desactivado

Introduzca su contraseña de cuatro dígitos.

- La pantalla de introducción de contraseña permanece visualizada solamente durante un minuto. Después que desaparezca la pantalla, pulsar ENTER hace que la misma aparezca nuevamente.

Entrada 1 a Entrada 3:

Introduzca su contraseña de cuatro dígitos. No necesita pulsar ENTER primero, pulsar ENTER hace que la pantalla de introducción de contraseña desaparezca.

Introduzca clave.

• La pantalla de introducción de contraseña de arriba también se visualiza en el modo de 2 pantallas o imagen-en-imagen, y mientras una imagen está congelada.
• La pantalla de introducción de contraseña permanece visualizada solamente durante un minuto. Después que desaparezca la pantalla, pulsar ENTER hace que la misma aparezca nuevamente.
• Se visualiza una pantalla de introducción de contraseña si se selecciona "Bloquear" en "Sin clasificaciones" para ENTRADA 4 a ENTRADA 7.

Configuración del sintonizador

Configuración de sus canales favoritos

Configure hasta 10 canales de TV a cada uno de los cuatro botones de color del mando a distancia (40 canales en total). Luego, puede seleccionar rápidamente desde solamente sus canales favoritos.

1 Pulse HOME MENU.

2 Seleccione "Config. sintonizador" (/ ♦, ★ continuación, ENTER).
3 Seleccione "Favoritos" (/ ♦, ♦ continuación, ENTER).
4 Seleccione un botón de color (A, B, C, D) (/ ♦, ★ continuación, ENTER).
5 Seleccione el canal de TV que desee registrar (↑/↓ y, a continuación, ENTER).

Favorites Favorites A +3 8.0 +5 9.0 +5 9.0 +5 11.0 +5 11.0 Lista A de Canales Fecritos B:0008.000 A:0008.000 A:0071.000 xxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxx Home Menu Salir

• Aparece una estrella junto a los canales favoritos actualmente seleccionados.
• Para registrar otro canal de TV en el mismo botón de color, repita el paso 5. Para registrar otro canal de TV en un botón de color diferente, repita los pasos 4 y 5.

6 Pulse HOME MENU para salir del menú.

Configuración de la subtitulación

Su pantalla de plasma está equipado con un descodificador de subtitulación. La subtitulación le permite ver conversaciones, narraciones y efectos sonoros en programas de TV y vídeos domésticos como subtítulos en la pantalla de plasma.

Puede disfrutar de la subtitulación digital cuando esté viendo programas de TV digitales. La subtitulación digital le permite cambiar los parámetros como fuentes y colores.

- No todos los programas y vídeos ofrecen la subtitulación. Sírvase comprobar el símbolo "Cpara asegurarse de que los subtítulos pueden visualizarse.

Activación de la subtitulación

1 Pulse HOME MENU.
2 Seleccione "Config. sintonizador" (/ ♦, ★ continuación, ENTER).
3 Seleccione "Sub-Títulos" (/ ◆, ★ continuación, ENTER).
4 Seleccione "Status" (/ ♦, ♦ continuación, ENTER).
5 Seleccione "Encendido" o "Encendido en Mudo" (/ ♦, ↓ a continuación, ENTER).

Apagado(selecciónpredeterminada)

No muestra la subtitulación

Encendido Siempre muestra la subtitulación

Encendido en Mudo

Muestra la subtitulación sólo mientras el sonido está sienciado

6 Pulse HOME MENU para salir del menú.

Selección del tipo de subtitulación convencional

Seleccione el tipo de subtitulación convencional que desea ver después de sintonizar un canal de TV convencional. Esta selección también entra en efecto cuando se selecciona un programa de TV que provea solamente subtitulación convencional.

• "CC 1", "CC 2", "CC 3" o "CC 4" visualizan los subtitulos de dramas de TV y programas de noticias mientras permiten una visualización completa de la imagen.
• "Text 1", "Text 2", "Text 3" o "Text 4" superponen en la imagen otra información (ej., guía de TV, tiempo) que es independiente del programa que se está viendo.

1 Pulse HOME MENU.

2 Seleccione "Config. sintonizador" (▲y★a continuación, ENTER)
3 Seleccione "Sub-Títulos" (◀ y▶a continuación, ENTER).
4 Seleccione "Ajustes Analógicos" (▲ y▼a continuación, ENTER).
5 Seleccione la subtitulación deseada (/ ♦, ★ continuación, ENTER).

Sub-Sub-Items Ajustes AntiEqicos C1 C2 C3 C4 Testo 1 Ajustes AntiEqicos Home Menu Salir

- El valor predeterminado de fábrica es "CC 1".

6 Pulse HOME MENU para salir del menú.

Selección de la subtitulación digital

Utilice el procedimiento siguiente para seleccionar la subtitulación digital: Servicio 1 a 6.

1 Pulse HOME MENU.

2 Seleccione "Config. sintonizador" (▲y▲a continuación, ENTER).
3 Seleccione "Sub-Títulos" (◀ y▶a continuación, ENTER).
4 Seleccione "Ajustes Digitales" (▲y▲a continuación, ENTER).
5 Seleccione "Servicio Digital" (▲ y▼a continuación, ENTER).
6 Seleccione la subtitulación deseada (▲y;★ continuación, ENTER).

Sub-Threads Ajustes Digitales Service Digital Service 1 Service 2 Service 3 Service 4 Service 5 Home Menu Salr

- El valor predeterminado de fábrica es "Servicio 1".

7 Pulse HOME MENU para salir del menú.

Configuración del sintonizador

Nota

- Usualmente el servicio de subtitulación primaria se ofrece para el Servicio 1, y el servicio de idioma secundario se ofrece para el Servicio 2, si esos servicios están disponibles.

Selección de los parámetros de la subtitulación digital

Utilice el procedimiento siguiente para cambiar los parámetros de la subtilulación digital como tamaño de fuente, tipo de fuente, colores de primer y segundo plano.

1 Pulse HOME MENU.

2 Seleccione "Config. sintonizador" (▲ y▲a continuación, ENTER).
3 Seleccione "Sub-Títulos" (◀ a continuación, ENTER).
4 Seleccione "Ajustes Digitales" (▲y▲a continuación, ENTER).
5 Seleccione "Tamaño de Letra", "Letra Tipo" o cualquier otro ítem (↑★ a continuación, ENTER).
6 Seleccione el parámetro deseado (▲ y▼a continuación, ENTER).

Sub-Trulos Ajuste Digitales Tamaño de Letra Grande Estándor Pequeño Ajuste Digitales Tamaño de Letra Home Menu: Salir

7 Repita los pasos 5 y 6 como sea necesario (, ←).↑ ↓

8 Pulse HOME MENU para salir del menú.

En la tabla siguiente se muestran los parámetros seleccionables para cada ítem.

Ítem Selección
Tamaño de Letra	Auto/ Grande / Eslándar/ Pequeño
Letra Tipo1	Auto/Letra Tipo 1/Letra Tipo 2/Letra Tipo 3/Letra Tipo 4/Letra Tipo 5/Letra Tipo 6/Letra Tipo 7
Color de Letra	Auto/ Negro/Blanco/Rojo/Verde/Azul/Amarillo/RosaFuerte/Azul Cielo
Nivel Opaco de Letra	Auto/Sólido/Transparente/Translúcido/Intermitento
Color de Fondo	Auto/Negro/Blanco/Rojo/Verde/Azul/Amarillo/RosaFuerte/Azul Cielo
Nivel Opaco de Fondo	Auto/Sólido/Transparente/Translúcido

1 Letra Tipo 1 (espacio fjo con serif)/Letra Tipo 2 (espacio proporcional con serif)/Letra Tipo 3 (espacio fijo sin serif)/Letra Tipo 4 (espacio proporcional sin serif)/Letra Tipo 5 (letra casual)/Letra Tipo 6 (letra cursiva)/Letra Tipo 7 (letra mayúscula pecuña)

Con "Auto" seleccionado, se utilizan los parámetros especificados por el proveedor; si no se han especificado por el proveedor, se utilizan los parámetros predeterminados en negritas. Si se seleccionan parámetros diferentes de "Auto", se utilizan los parámetros seleccionados independientemente de las especificaciones del proveedor.

Ajuste del reloj

Cuando "Auto Ajuste" está seleccionada para el ajuste del reloj, el sistema adquiere y configura la información de la hora automáticamente. También puede ajustar la hora manualmente. Si desenchufa el cable de alimentación de la toma de corriente o si ocurre un apagón, la hora ajustada se borra.

1 Pulse HOME MENU.
2 Seleccione "Config. sintonizador" (↑ y/a continuación, ENTER).
3 Seleccione "Reloj" (/ ◆, ◆ continuación, ENTER).
4 Seleccione "Zona de Horario" (↑ y/a continuación, ENTER).
5 Seleccione una zona de horario para su área (↑ y a continuación, ENTER).

Zone de Horsario Zone de Horsario + Altitudico Edge Centra Voranda Zone de Horsario 9.55 pm EDT Lunes 05/17/04 Home Menu: Sair

6 Seleccione "D.S.T." (←, ↑/↓ y, a continuación, ENTER).
7 Seleccione "Aplica" o "No Aplica" (▲ y▲a continuación, ENTER).

- Cuando se inicia el modo "Cambio de Hora", seleccione "Aplica" para "D.S.T." y seleccione "No Aplica" para cancelario; de lo contrario, no se visualizará la hora correcta, independientemente de la configuración "Ajuste Man/Auto".

Cancio de Hora D.S.T Aptico No Policy Zone de hora 9.56 pm EDT Lunes 05:17:04 Home Menu: Sair

8 Seleccione "Ajuste Man/Auto" (+/↑, acontinuación, ENTER).
9 Seleccione "Auto Ajuste" o "Ajuste Manual" (↑ y a continuación, ENTER).
10 Si selecciona "Auto Ajuste", seleccione una antena (A o B) y un número de canal utilizando ♠ y a continuación, ENTER.

Ajuste Vans/Auto Auto C#d para el R#ei Ajuste Vans/Auto *Auto Ajuste Ant. 5 2.0 Zona de Horario: 11:58 pm FOT Lunes 05/17/04 xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx Home Menu Sair

- La fecha y la hora se corrigen automáticamente con los datos del canal seleccionado.

Si selecciona "Ajuste Manual", ajuste la fecha y la hora manualmente utilizando ♠, ▼ y ENTER.

Ajuste VanAuto +Ajuste Manual 3 4 3 17:04 11:50pm 5 6 Zone de Horarios: 11:58 pm FOT Lunes 05/17/04 Home Menu Sair

11 Pulse HOME MENU para salir del menú.

Nota

- Si configura el sistema TV Guide On Screen™, la pantalla de plasma adquiere la información de reloj a través del sistema TV Guide On Screen™; y en esta situación, no es posible configurar el reloj utilizando el menú. Si selecciona un parámetro para el menú Reloj y pulsa ENTER, la pantalla de menú desaparece y en su lugar aparece un cuadro de diálogo. Pulse A para eliminar el cuadro de diálogo.

Operación del sistema TV Guide On Screen™

Capítulo 10

Operación del sistema TV Guide On Screen™

Utilización del sistema TV Guide On Screen™

Antes que pueda utilizar el sistema TV Guide On Screen™, debe configurarlo. Si no ha configurado todavía, vaya a Configuración del sistema TV Guide On Screen™ en la página 33 antes de continuar.

Avisos Legales

En los Estados Unidos, TV Guide y otras marcas relacionadas son marcas registradas de Gemstar-TV Guide International, Inc. y/o una de sus compañías afiliadas. En Canadá, TV Guide es una marca registrada de Transcontinental, Inc. y se utiliza bajo licencia por Gemstar-TV Guide International, Inc.

Nota

• La guía de programas interactiva TV Guide On Screen™ provee listas para servicios de cable digital y cable-ready, así como para transmisiones sobre el aire. Ello no provee listas para servicios por satélite.
• Después de configurar el sistema TV Guide On Screen™, puede que lleve hasta 24 horas para que comience a recibir las listas de programas de TV. La recepción de todos los ocho días de listas puede llevar hasta una semana.
• Puede que la guía de TV no esté disponible en todas las áreas. Además, con el traslado de muchos proveedores de contenidos a la programación y emisión digital, puede que los datos de la guía de TV no estén disponibles o queden indisponibles.

Componentes de la pantalla

Muchas de las pantallas tienen elementos comunes para facilitar la utilización del sistema.

2 R e l o j – Visualiza la hora actual.
3 Segmento de tiempo – Se visualizan segmentos de media hora horizontalmente.
4 Etiqueta de tiempo – Indica el segmento de tiempo seleccionado actualmente.
5 Etiqueta del servicio actual – Indica el servicio seleccionado actualmente.
6 Barra servicio – Da acceso a los varios servicios de la Guía.
7 Mosaico de título - Muestra el título del programa de TV.
8 Barra información – Visualiza varios iconos para transmitir información o mostrar el estado de un ítem.

9 Ventana de vídeo – Le permite continuar vendo el programa actual mientras utiliza la Guía o para ver el programa seleccionado en la lista.
10 Publicidades y entrada de menú de panel – Espacio para publicidad de los programas o productos (y el menú de panel).
11 Logotipo y número del canal – Identifica la red y el número del canal.
12 Info Box – Visualiza información sobre el ítem realizado.
13 Realce – Indica un archivo activo, desde el cual puede configurar un aviso, visualizar un menú, etc.

Iconos del sistema TV Guide On Screen™

Se utilizan varios iconos para transmitir información o mostrar el estado de un ítem. Puede localizar estos iconos en Barra información, dentro de Info Box, o al lado de los títulos de los programas.

• Info icon – Hay información adicional disponible; pulse el botón INFO para visualizar.
• Progress Bar – Muestra el tiempo transcurrido del programa actual.
  HDTV - Indica que un programa es una transmisión de alta definición.
• New – El programa es nuevo (no una repetición).
• stereo – El programa es estéreo.
  • El programa tiene subtitulación.

• TV Rating – Indica la clasificación de edad para el programa.

• Remind Once – Aviso de una sola vez
• Remind Daily – Avisa para el mismo canal y misma hora cada Lunes a Viernes (solamente grabación manual).
• Remind Regularly – Avisa sobre el mismo programa cualquier día que se lo transmita en el mismo canal y a la misma hora.
• Remind Weekly – Avisa cada semana a la misma hora/día.
• Remind Off – El programa permanece en la lista SCHEDULE, pero no será avisado hasta que se cambie la frecuencia a una de las indicadas arriba.

Operación del sistema TV Guide On Screen™

Navegación por el sistema TV Guide On Screen™

En la tabla a continuación se muestra un resumen de los botones a distancia que se pueden utilizar para navegar por el sistema TV Guide On Screen™.

Tecla Qué hace

TV GUIDE Pulse para visualizar el sistema TV Guide OnScreenTM (utilice también para salir).
↑/↓/↔/→	Utilice para navegas por las pantallas (realzar un item).

ENTER Pulse para comprobar una selección o ejecularuna acción. También puede utilizarse paravisualizar el menú de panel cuando un programafuturo está realizado.

MENU Pulse para visualizar el menú de panel.

INFO Pulse para cambiar a través de la informacióndisponible para el programa o pantalla actual.

Botones numéricos Utilice para la entrada numérica.

PAGE +/-	Pulse para seleccionar la página anterior/siguiente de información (si aplicable).
DAY +/-	Pulse para saltar al día siguiente/anterior de listas de programas (si aplicable).

También puede utilizar los botones TV GUIDE, ENTER, UP/ DOWN y LEFT/RIGHT en la pantalla de plasma. Los botones UP/ DOWN y LEFT/RIGHT funcionan de la misma forma que los bot ♠️/n ♦️ / y / en el mando

INFO SAT/DVD MENU HOME MENU MENU SAT GUIDE TV GUIDE DVD TOP MENU PAGE+ DAY + ENTER DAY - HDMI CONTROL PAGE - RETURN

La pantalla de listas

Puede considerar la pantalla de listas como la pantalla "principal" del sistema TV Guide On Screen™. Esta es la pantalla que aparece cuando se pulsa TV GUIDE.

De la pantalla de listas, puede:

• Ver ocho días de listas de programas.
• Visualizar información sobre programas individuales.
• Seleccionar un programa para ver.
• Configurar un programa para aviso.
• Ver una visualización pequeña de cualquier canal en la ventana de vídeo.
• Acceder a las publicidades de panel y canal.

1 Pulse TV GUIDE para visualizar la pantalla de listas.

• Cuando "LISTINGS" está realizado en la barra servicio en la parte superior de la pantalla, pulse INFO para visualizar (o cerrar) la información HELP.
• Pulse TV GUIDE a cualquier momento para salir.

2 Pulse / ↗/ para navegar por la pantalla de listas.

• Con un programa siendo transmitido actualmente realizado, pulse ENTER para verlo.
• Mueva a la derecha para los segmentos de tiempo subsiguientes.
• Pulse PAGE+/- para desplazar una pantalla vertical a la vez.
• Pulse INFO para visualizar la información adicional (si disponible) sobre el programa seleccionado actualmente.
• Pulse DAY+/- para salter al día siguiente/anterior en la rejilla de listas. I stancia.

Configuración de los avisos de programa

Al configurar un aviso de programa, puede recibir una alerta de TV cuando el programa está para comenzar en otro canal. Puede configurar avisos para episodios individuales de un programa, o cada vez que se transmita un programa.

1 De LISTINGS, SCHEDULE o SEARCH, realce el programa al cual desea configurar un aviso.

2 Pulse MENU para visualizar el menú Episode Options.

Operación del sistema TV Guide On Screen™

3 Realce "set reminder" y pulse ENTER.

4 Configure las opciones de aviso:

Pulse ↑ para realizar un campo, y pulse / para cambiar la configuración.

• frequency – seleccione la frecuencia para el aviso: Once (una vez), Regularly (a la misma hora en el mismo canal), o Weekly (cada semana a la misma hora/día). También hay una opción Off que coloca el programa en la programación de aviso, pero sin aviso (puede configurarlo para aviso posteriormente).
• auto tune – seleccione si el televisor debe o no cambiar los canales automáticamente cuando se recibe un aviso.
• when – configure cuando el aviso debe aparecer (antes, en la hora, o después del inicio de un programa).

5 Después de hacer todas las configuraciones deseadas, pulse ENTER para realizar "schedule reminder" y, a continuación, pulse ENTER nuevamente.

- Ahora el aviso está configurado (y aparecerá en SCHEDULE) y el icono apropiado aparecerá en el mosaico de programa.

Si hay un conflicto de hora con un aviso de sintonización automática programada anteriormente, recibirá una alerta sobre esto. Puede seleccionar para configurar un aviso para el programa que está causando el conflicto, o cancelar el aviso. Las pantallas siguientes aparecen dependiendo si el programa sobrepondrá un aviso programado.

Cuando se recibe un aviso programado (auto-tune está desactivado)

Dependiendo de las configuraciones hechas, su aviso de programa aparecerá en la pantalla de TV alrededor de la hora en que el programa está programado para comenzar. Esto ocurre cuando ha seleccionado "NO" para la sintonización automática. El aviso permanecerá en la pantalla durante tres minutos antes que desaparezca automáticamente.

Pulse ENTER para sintonizar el programa realizado en el aviso, o realce "hide reminders" para descartar el aviso.

Si más de un aviso está configurado para la misma hora, seleccione el programa deseado pulsando ♠.

Dependiendo de la situación, las siguientes pantallas aparecerán. En este caso, el aviso permanecerá en la pantalla durante 15 segundos antes que desaparezca automáticamente.

Pulse A para dejar el aviso efectivo, o D para descartarlo.

Cuando se recibe un aviso programado (auto-tune está activado)

Si la configuración "auto-tune" ha sido ajustada a "yes" en Remind Options, una de las siguientes pantallas aparece, dependiendo de la situación.

La pantalla permanecerá durante 15 segundos antes que desaparezca automáticamente.

Pulse A para que la pantalla Medidor de Alerta desaparezca.

Operación del sistema TV Guide On Screen™

Búsqueda de programas

La pantalla Search le permite buscar programas alfabéticamente, por categoría o por palabra clave. También puede buscar programas HDTV.

Búsqueda por categoría

Aquí puede buscar programas por categoría y, a continuación, por una subcategoría, si quisiera.

1 Seleccione "SEARCH" desde la barra servicio en la parte superior de la pantalla.
2 Pulse para mover la barra de categoría de búsqueda y, a continuación, pulse para seleccionar una categoría de búsqueda.

- Las categorías disponibles pueden incluir:

• Películas
• Deportes
• Niños
- Educación
-Noticias
• Variedades
• Series
•HDTV

3 Pulse para mover a las subcategorías de búsqueda y seleccione la subcategoría deseada.

- Las subcategorías disponibles dependen de la categoría seleccionada en el último paso.

4 Pulse ENTER para visualizar una lista de programas que se ajustan a las categorías seleccionadas.

5 Realce una lista de programas y pulse MENU para visualizar el panel de menú Episode Options.

- Si la lista de programas contiene un programa que está siendo transmitido actualmente, puede pulsar ENTER para verlo inmediatamente.

Operación del sistema TV Guide On Screen™

Búsqueda por palabra clave

Aquí puede buscar programas basados en palabras claves. Las palabras claves creadas se almacenan, de modo que pueda utilizarlas de nuevo en el futuro.

1 Seleccione "SEARCH" desde la barra servicio en la parte superior de la pantalla.
2 Pulse para mover la barra de categoría de búsqueda y, a continuación, pulse ← para seleccionar "KEYWORD".

• Si ya ha introducido cualesquier palabras claves, las mismas se visualizarán. Simplemente seleccione la palabra clave que desea buscar nuevamente.
• Para editar o eliminar una de las palabras claves visualizadas, reálcela y, a continuación, pulse MENU. Desde el menú de panel puede seleccionar "edit search" o "delete search".

3 Pulse ENTER para visualizar el menú Keyword Search.

4 Seleccione "new search".
5 Si desea cambiar la categoría, mueva hacia arriba y seleccione la categoría deseada.

- Para buscar utilizando solamente la palabra clave, deje la categoría ajustada como "All".

- Si selecciona una categoría ("HDTV", por ejemplo), sólo verá los programas en tal categoría que también incluyen la palabra clave.

6 Realce "enter keyword" y pulse ENTER.

7 Introduzca la palabra clave para la búsqueda.

• Realce los caracteres pulsando ♦/♀ ♦/a→ continuación, pulse ENTER para introducirlos.
- La palabra clave introducida se almacena de modo que pueda utilizarla nuevamente cuando necesite.

8 Seleccione "DONE" para iniciar la búsqueda.

9 Realce una lista de programas y, a continuación, pulse MENU para visualizar el panel de menú Episode Options.

- Si la lista de programas contiene un programa que está siendo transmitido actualmente, puede pulsar ENTER para verlo inmediatamente.

Búsqueda alfabética

Esta búsqueda ha sido diseñada para visualizar todos los programas que comienzan con una letra particular.

1 Seleccione "SEARCH" desde la barra servicio en la parte superior de la pantalla.
2 Pulse para mover la barra de categoría de búsqueda y, a continuación, pulse para seleccionar "ALPHABETICAL".

Operación del sistema TV Guide On Screen™

3 Pulse ENTER.

4 Seleccione una letra y, a continuación, pulse ENTER para visualizar todos los programas que comienzan con tal letra.

5 Realce una lista de programas y pulse MENU para visualizar el panel de menú Episode Options.

- Si la lista de programas contiene un programa que está siendo transmitido actualmente, puede pulsar ENTER para verlo inmediatamente.

El menú de búsqueda Episode Options

Del menú Episode Options, puede seleccionar:

• go to Service Bar – cierra el panel de menú y vuelve a la barra servicio en la parte superior de la pantalla.
• tune to channel / watch now – sale de la guía TV Guide On Screen™ y sintoniza el canal.
• set reminder – va al menú Remind Options.
• cancel – cierra el menú de panel y vuelve a la lista de programas realizada.

Consejos para la navegación y búsqueda

• Los botones ♠ desplazan el realce entre las opciones en el menú de panel. Utilice los botones numéricos para introducir la información.
• Si un campo realizado tiene flechas en uno de sus lados, pulse ←/→para cambiar a través de las opciones.
• Pulse ENTER en cualquier opción para realizar el comando predeterminado (por ejemplo, Done) y, a continuación. pulse ENTER nuevamente para ejecutar y cerrar el menú de panel.
• Seleccione Cancel y pulse ENTER para cerrar el menú de panel y volver a la pantalla anterior, o pulse MENU para cancelar cualesquier cambios y cerrar el menú.

Programación de avisos

Del área Schedule, puede revisar, editar o eliminar avisos.

1 Seleccione "SCHEDULE" desde la barra servicio en la parte superior de la pantalla.

Se visualiza una lista de programas que tienen eventos de aviso programados. Los iconos en el lado derecho indican el estado de los eventos.

• ce – aviso de una sola vez
  • Daily – Avisa para el mismo canal y misma hora cada Lunes a Viernes (solamente grabación manual)
• Regularly – Avisa el mismo programa cualquier día que se lo transmita en el mismo canal y a la misma hora ^1 .
• Weekly – Avisa semanalmente (cada semana a la misma hora/día)
• Off – El programa permanece en la lista SCHEDULE, pero no será avisado hasta que se cambie la frecuencia a una de las indicadas arriba.

1 El aviso todavía aparecerá si el programa comienza a cualquier hora hasta el punto mediano del programa original. Por ejemplo, hasta 9:15 para un programa de las 9:00 a 9:30.

2 Realce un programa en la lista y pulse MENU para visualizar el menú de panel Schedule Options.

- Al realizar un programa en la lista, verá la información relacionada a tal programa en Info Box.

Operación del sistema TV Guide On Screen™

Utilización de la lista de avisos To Do

La pantalla To Do enumera los eventos programados con un icono que identifica el tipo de evento. De la pantalla To Do, puede revisar, editar o eliminar eventos de aviso configurados anteriormente. Puede organizar los eventos programados por fecha, título o tipo de evento. También puede programar un aviso manual.

El menú Schedule Options

El menú Schedule Options es accesible mediante la pulsación de MENU cuando "SCHEDULE" está realizado en la barra servicio, o un programa está realizado.

Cuando "SCHEDULE" está realizado en la barra servicio:

• go to Service Bar – cierra el menú de panel y vuelve a la barra servicio en la parte superior de la pantalla.
• sort by – seleccione un orden de clasificación para la listas de programas.
• new manual reminder – seleccione y tiene todos los campos necesarios para configurar el aviso. Seleccione "schedule reminder" cuando esté listo para almacenar y salir, o seleccione "cancel" para salir sin almacenar.
• done – cierra el menú de panel y vuelve a la barra servicio en la parte superior de la pantalla.
• cancel – cierra el menú de panel sin almacenar ningún cambio y vuelve a la barra servicio en la parte superior de la pantalla.

Cuando un programa está realizado:

• go to Service Bar – cierra el menú de panel y vuelve a la barra servicio en la parte superior de la pantalla.
• watch now – Inicia la visualización del programa seleccionado (esta opción es "tune to channel" para un programa que no está siendo transmitido en el momento).
• cancel – cierra el menú de panel y vuelve a la lista de programas realizada.

Para aviso:

• delete reminder – elimine el aviso de la programación (requiere confirmación).
• edit reminder – edite las configuraciones de aviso (abre el menú Remind Options).

Cambio de las opciones de configuración

Puede cambiar las configuraciones de TV Guide On Screen™ desde el menú Setup. Las opciones de configuración se dividen en tres categorías: Configuraciones del sistema, visualización de los canales, opciones predeterminadas y visualización del progreso de configuración.

1 Seleccione "SETUP" desde la barra servicio en la parte superior de la pantalla.

Cambios de las configuraciones del sistema

Las configuraciones del sistema (system settings) incluyen su código ZIP/postal y su configuración de TV por cable.

1 Realce el ítem "Change system settings".

Al realizar una opción, puede ver las configuraciones que puede ajustar en tal área:

• System settings – código ZIP/postal, configuración de cable, etc.
• Channel display – Posición de canal, canal de sintonización, activación/desactivación de visualización, etc.
• Default options – Ajustes predeterminados generales y de aviso
• Display setup progress – Estado de varias funciones de configuración de guía

10

Operación del sistema TV Guide On Screen™

2 Pulse ENTER para visualizar las configuraciones y opciones actuales para cambiarlas.

3 Seleccione una de las opciones y, a continuación, siga las instrucciones en la pantalla.

• Yes, everything is correct: visualiza una pantalla de información útil. Pulse ENTER para salir de TV Guide On Screen™.
• Yes, but my channel lineup is incorrect: visualiza una pantalla de la cual puede seleccionar el grupo de canales correcto. Pulse ENTER para visualizar la pantalla Channel Editor.
• No, repeat setup process: visualiza la pantalla 1 que se muestra en la página 34.

Cambio de las configuraciones de visualización de canales

Desde las configuraciones Channel Display, puede configurar/ cambiar;

• la configuración de visualización para visualizar siempre (On), no visualizar nunca (Off), o visualizar solamente cuando la información del canal está disponible (Auto Hide).
• el número del canal sintonizado.
• la posición del canal en la lista de canales.

1 Realce el ítem "Change channel display".

Press OK to access Channel Editor, then change an option directly or screen or press Menu to access all options Sundays B- on The Times News CHANGE SYSTEM SETTINGS Change channel display Change default options Display setup progress

2 Pulse ENTER para visualizar el editor de canal.

3 Pulse / para realizar un canal y, a continuación, pulse ENTER para ir al menú Grid Options.

Channel Editor 1 ON 2 ON 3 ON 4 ON 5 ON 6 ON 7 ON 8 ON 9 ON 10 ON 11 ON 12 ON 13 ON 14 ON 15 ON 16 ON 17 ON 18 ON 19 ON 20 ON 21 ON 22 ON 23 ON 24 ON 25 ON 26 ON 27 ON 28 ON 29 ON 30 ON 31 ON 32 ON 33 ON 34 ON 35 ON 36 ON 37 ON 38 ON 39 ON 40 ON 41 ON 42 ON 43 ON 44 ON 45 ON 46 ON 47 ON 48 ON 49 ON 50 ON 51 ON 52 ON 53 ON 54 ON 55 ON 56 ON 57 ON 58 ON 59 ON 60 ON 61 ON 62 ON 63 ON 64 ON 65 ON 66 ON 67 ON 68 ON 69 ON 70 ON 71 ON 72 ON 73 ON 74 ON 75 ON 76 ON 77 ON 78 ON 79 ON 80 ON 81 ON 82 ON 83 ON 84 ON 85 ON 86 ON 87 ON 88 ON 89 ON 90 ON 91 ON 92 ON 93 ON 94 ON 95 ON 96 ON 97 ON 98 ON 99 ON

Del menú Grid Options, puede seleccionar:

• channel – On (visualizar en la lista de canales), Off (no visualizar) o Auto Hide (ocultar cuando no hay información del canal disponible)
• tune channel – el número del canal en que la lista de canales está sintonizada
• position – sitio en que el canal aparece en la lista de canales
• Re-sort numerically para cambiar el orden de canal en el servicio Listings (y Channel Editor) a numérico
• Undo all changes para reponer todas las opciones Channel Editor (y visualización Listings) a sus selecciones originales (fábrica)

4 Cuando finalice todas las configuraciones deseadas para el canal, realce "done" y, a continuación, pulse ENTER.

- Para cancelar sin almacenar ninguno de los cambios hechos, seleccione "cancel".

Operación del sistema TV Guide On Screen™

Cambio de las opciones predeterminadas

Este es el lugar para cambiar las configuraciones predeterminadas para los avisos y otros ítems generales.

1 Seleccione el ítem "Change default options".

TV SANDAY ON SCHEDULE SETTINGS SEARCH OPEN Press Ok to be default categories • General • Remind STOP Change system settings Change channel display Change default options Money setup progress

2 Seleccione una de las dos categorías de opciones predeterminadas.

Un panel de menú diferente aparece para cada opción:

Opciones predeterminadas generales

- Tamaño de Info Box al entrar en la Guía

- Small

- Large

- No

- Last used (selección predeterminada)

- Posición Info Box

- Float

- Top (selección predeterminada)

- Estado de la Ventana de vídeo

- Locked (selección predeterminada)

- Unlocked

- Identificación de canal en Listings

-Logo

- Number

- Both (selección predeterminada)

- Guía automática (si la Guía aparece automáticamente cuando se enciente el sistema)

- On

- Off (selección predeterminada)

Opciones predeterminadas de aviso

- auto tune – sintoniza automáticamente el canal correcto cuando se recibe un aviso (Yes o No)

- when – cuándo visualizar el aviso (15 minutos más temprano a 15 minutos más tarde, o en la hora)

3 Cuando finalice todas las configuraciones deseadas, realce "done" y, a continuación, pulse ENTER.

- Para cancelar sin almacenar ninguno de los cambios hechos, seleccione "cancel".

Visualización del progreso de configuración

La opción Display Setup Progress le permite verificar el estado de varias funciones de configuración de la Guía. Esta pantalla también aparece cuando se selecciona la Guía antes de recibir el grupo completo de canales.

Ajustes y configuraciones

Capítulo 11

Ajustes y configuraciones

Selección AV

Seleccione entre las seis opciones de contemplación, dependiendo del entorno actual (p. ej., brillo de la sala), el tipo de programa de TV actual, o el tipo de entrada de imágenes del equipo externo.

1 Pulse AV SELECTION.

- El modo de selección AV actual aparece.

2 Pulse AV SELECTION de nuevo antes que el modo visualizado desaparezca.

• Para la fuente AV, el modo cambia en el orden siguiente: ÓPTIMO, ESTÁNDAR, DINÁMICO, PELÍCULA, JUEGO y USUARIO.
• Para la fuente PC, el modo cambia entre ESTÁNDAR y USUARIO.

También puede utilizar el menú para cambiar las opciones.

1 Pulse HOME MENU.

2 Seleccione "Imagen" (/ ♦, ★continuación, ENTER).
3 Seleccione "Selección AV" (/ ♦, ★ continuación, ENTER).
4 Seleccione la opción deseada (/ ♦, ★ continuación, ENTER).

Selección AV ● ÓPTIMO ESTÁNDAR DINÁMICO PELÍCULA JUEGO USUARIO

Para la fuente de AV

Ítem Descripción
ÓPTIMO	Ayusta automáticamente el brillo de la imagen al nivel óptimo de acuerdo con o nivel del brillo del áreas de visualización.Esta selección se comparte por una entrada exema y las fuentes de entrada de TV.
ESTÁNDAR	Para una, mager altamente definida en una sala con brillo normal.Esta selección se comparte por una entrada exema y las fuentes de entrada de TV.
DINÁMICO	Para una, mager muy nítida con máximo contrasteEste modo no permite el ajuste manual de a calidad de la imagen.Esta selección se comparte por una entrada exema y las fuentes de entrada de TV.
PELÍCULA	Para una peícula.Esta selección se comparte por una entrada exema y las fuentes de entrada de TV.
JUEGO	Reduce el brillo de la imagen para una visualización más fácil.Esta selección se comparte por una entrada exema y las fuentes de entrada de TV.
USUARIO	Permite al usuario personalizar las configuraciones que desace. Puede configurar el modo para cada fuente de entrada.

Para la fuente de PC

Item Descripción
ESTÁNDAR	Para una máger allamente definida en una sala con brillo normal.
USUARIO	Permite al usuario personalizar las configurac ones que desce. Puede configurar el modo para cada fuente de entrada.

5 Pulse HOME MENU para salir del menú.

Nota

• También puede pulsar AV SELECTION en el mando a distancia para cambiar la opción de visualización.
• Si na seleccionado "DINÁMICO", no puede seleccionar "Contraste", "Brillo", "Color", "Matiz", "Nitidez", "Ajuste profesional" y "Reponer"; estos ítems de menú están oscurecidos.
• Si ha seleccionado "ÓPTIMO", no podrá seleccionar "Ajuste profesional"; estos ítems de menú están oscurecidos.
• Para evitar daños de la pantalla, puede cambiar libremente el modo Selección AV mientras disfruta de la función Home Gallery. Sin embargo, cuando reanude la función Home Gallery después de cerrar a una vez, se selecciona "ESTÁNDAR" automáticamente para la fuente AV.
• Mientras disfruta de Home Gallery, puede cambiar libremente el modo Selección AV, pero no puede seleccionar "USUARIO".
• Como la función ÓPTIMO optimiza la calidad de la imagen automáticamente, puede verse en la pantalla el proceso en el cual las configuraciones de imagen camoían gradualmente, tales como brillo y matz. Esto no es un fallo de funcionamiento.
• Cuando "OPTIMO" está seleccionado, las imágenes se reproducen basadas en la información adquirida en el Sensor de luz ambiental, independientemente de su configuración ("Encendido" o "Apagado") para el menú "Opción".

Ajustes y configuraciones

Ajustes de imagen básicos

Ajuste la imagen según sus preferencias para la opción Selección AV elegida (excepto DINÁMICO).

1 Pulse HOME MENU.
2 Seleccione "Imagen" (/ ♦, ♦continuación, ENTER).
3 Seleccione el elemento que desee ajustar (/ ♦, ♦ continuación, ENTER).

Imagen Selección AV ÓPTIMO Contraste 40 Brillo 0 Color 0 Matiz 0 Nitidez 0 Ajuste profesional Reponer

Para la fuente de PC, la siguiente pantalla aparece:

Imagen Seleción AV ESTÁNDAR Contraste 40 Brillo 0 Rojo 0 Verde G 0 Azul B 0 Reponer

4 Seleccione el nivel deseado (/)→

- Cuando se visualice una pantalla de ajuste, también puede cambiar un ítem pulsando ♠.

5 Pulse HOME MENU para salir del menú.

Para la fuente de AV

Item	Botón	Botón
Contraste Para menos contraste Para más contraste
Brillo Para menos brillo Para más brillo
Color Para menos intensidad de color		Para más intensidad de color
Matiz Los tonos de la pie tiran a morado		Los tonos de la piel tiran a verde
Nitidez	Para menos nilidez	Para más nilidez

Para la fuente de PC

Ítem	Botón ←	Botón ➔
Contraste	Para menos contraste	Para más contraste
Brillo	Para manos brillo	Para más brillo
Rojo	Para rojo más débil	Para rojo más fuerte
Verde	Para verde más débil	Para verde más fuerte
Azul	Para azul más débil	Para azul más fuerte

Nota

• Para realizar los ajustes de imagen avanzados, seleccione "Ajuste profesional" en el paso 3 y, a continuación, pulse ENTER. Para los procedimiento subsiguientes, consulte Ajustes de imagen avanzados.
• Para restaurar los valores predeterminados de fábrica para todos los ítems, pulse ♦ para seleccionar "Reponer" en el paso 3 y, a continuación, pulse ENTER. Aparecerá una pantalla de confirmación. Pulse ♦ para seleccionar "Sí" y, a continuación, pulse ENTER.
• Puede que experimente un cambio brusco en la posición de la imagen y en el brillo de la pantalla cuando abra el menú "Imagen".

Ajustes de imagen avanzados

La pantalla de plasma provee varias funciones avanzadas para optimizar la calidad de la imagen. Para los detalles sobre estas funciones, consulte las tablas.

Utilización de PureCinema

1 Pulse HOME MENU.
2 Seleccione "Imagen" (/ ♦, ♦ continuación, ENTER).
3 Seleccione "Ajuste profesional" (▲ y↓a continuación, ENTER).
4 Seleccione "PureCinema" (▲ y a continuación, ENTER).
5 Seleccione "Modo película" o "Optimización" (▲y,★continuación, ENTER).
6 Seleccione el parámetro deseado (▲y■a continuación, ENTER).
- Con respecto a los parámetros seleccionables, consulte la tabla.

PureCinema

Detecta automáticamente una fuente basada en película (codificada originalmente en 24 fotogramas/segundo), la analiza y, a continuación, recrea cada fotograma fijo para ofrecer una calidad de imagen de alla definición.

Modo película	Apagado	Desactiva la función PureCinema
	Estándar	Produce imágenes fluidas y vividas (específicas para película) detectando automálicamente la información de imagen grabada cuando se visualizan imágenes de DVD o de alta definición (ej., películas) con 24 fotogramas por segundo
	Suave	Produce imágenes en movimiento más fluidas y vividas
	Avanzar	Produce imágenes en movimiento fluidas y de calidad (como se ve en las pantallas de cine) convirbiendo a 7/2 Hz cuando se visualizan imágenes de DVD (ej., películas) con 24 fotogramas por segundo
Optimización	Apagado	Desactiva la optimización de texto
	Encendido	Mejora la calidad de visuazación de subtítulos

7 Pulse HOME MENU para salir del menú.

Ajustes y configuraciones

Nota

• No se puede seleccionar "Estándar" para las siguientes señales de entrada: 480p, 720p@60 Hz, 1080p@60 Hz.
• No se puede seleccionar "Suave" para las siguientes señales de entrada: 1080p@60 Hz.
• No se puede seleccionar "Avanzar" para las siguientes señales de entrada: 1080p@60 Hz.
• Al seleccionar "Encendido" para "Pref, cont, juego" en el menú "Opción", se desactiva la configuración "PureCinema".

Utilización del detalle de imagen

1 Pulse HOME MENU.
2 Seleccione "Imagen" (/ ♦, ♦ continuación, ENTER).
3 Seleccione "Ajuste profesional" (▲ y↓a continuación, ENTER).
4 Seleccione "Detalle imagen" (◀ y◀ a continuación, ENTER).
5 Seleccione el elemento que desee ajustar (/ ♦, ♦ continuación, ENTER).

- Puede seleccionar "Imagen DRE", "Nivel negro", "ACL", "Modo realizador" o "Gamma".

6 Seleccione el parámetro deseado (♠ y♦a continuación, ENTER)

Imagen DRE

Aumenta el contraste en las imágenes de modo que la diferencia entre el brillo y oscuridad quede más distinta

Selecciones Apagado Desactiva la imagen DRE

Alta Imagen DRE realizada

Media Imagen DRE estándar

Baja Imagen DRE moderada

Nivel negro

Aumenta la parte oscura en las imágenes de modo que la diferencia entre el brillo y oscuriciad quede más distinta

Selecciones Apagado Desactiva el nivel de negro

Encendido Activa el nivel de negro

ACL

Realiza una compensación que resulta en las características de contraste óctimas para las imágenes

Selecciones Apagado Desactiva la función ACI

Encendido Activa la función ACL

Modo realizador

Selecciona el proceso de las áreas de alta frecuencia (detalladas) de la imagen

Selecciones 1 Selecciona una imagen dura (NITIDEZ)

2 Selecciona una imagen natural (NITIDEZ)

3 Selecciona una imagen suave (NITIDEZ)

Gamma

Ajusta las características de gamma (características de degradación de imagen)

Selecciones 1	Selecciona las características de gamma.1
2	Selecciona las características de gamma.2
3	Selecciona las características de gamma.3

7 Pulse HOME MENU para salir del menú.

Utilización de la temperatura de color

1 Pulse HOME MENU.
2 Seleccione "Imagen" (/▲,★continuación, ENTER).
3 Seleccione "Ajuste profesional" (▲ y▼a continuación, ENTER).
4 Seleccione "Detalle color" (▲ y▼a continuación, ENTER).
5 Seleccione "Temperatura de color" (▲ y a continuación, ENTER).
6 Seleccione el parámetro deseado (▲ y▲a continuación, ENTER).

Temperatura del color

Ajusta la temperatura de color, resuitando en mejor equilibrio del blanco.

Selecciones Aita Blanco con Iono azulado

Media long natura

Baja Blanco con tono rojizo

7 Pulse HOME MENU para salir del menú.

Utilización de CTI

1 Pulse HOME MENU.
2 Seleccione "Imagen" (/ ♦, ★ continuación, ENTER).
3 Seleccione "Ajuste profesional" (▲ y▼a continuación, ENTER).
4 Seleccione "Detalle color" (▲ y▼a continuación, ENTER).
5 Seleccione "CTI" (/ ♦, ★ continuación, ENTER).
6 Seleccione el parámetro deseado (↑ y a continuación, ENTER).

CTI

Preporciona imágenes con conternos de color más claros. CTI es la sigla de Colour Transient Improvement (Mejora transitoria de color).

Secciones Apagado Desactiva la función CTI

Encendido Activa la función CTI

7 Pulse HOME MENU para salir del menú.

Eliminación de ruido de las imágenes

1 Pulse HOME MENU.
2 Seleccione "Imagen" (/▲,★continuación, ENTER).
3 Seleccione "Ajuste profesional" (▲ y▼a continuación, ENTER).
4 Seleccione "Reducción ruido" (↑ y↓a continuación, ENTER).
5 Seleccione el elemento que desee ajustar ( / ♦, ★ continuación, ENTER).
uede seleccionar "3DNR" o "NR campo".
6 Seleccione el parámetro deseado (▲ y▲a continuación, ENTER).

3DNR

Elimina el ruido de vídeo para ofrecer imágenes nitidas. SDNR es la sigla para reducción de ruido tridimensional.

Secciones Apagado Desactiva la función SDR

Alta 3DNR realizado

Media 3DNR estándar

Baja 3DNR moderado

Ajustes y configuraciones

NR campo
Elimina el centello para proporcionar imágenes más naturales

Selecciones Apagado Desactiva el NR campo
	Alla NR campo realizado
	Media NR campo estándar
	Baja NR campo moderado

7 Pulse HOME MENU para salir del menú.

Comparación de los ajustes de imagen en la pantalla

Durante los ajustes de imagen, puede referirse rápidamente a la imagen ajustada anteriormente con el mismo parámetro. lo que le permite comparar fácilmente y seleccionar la calidad de imagen preferida.

1 Pulse HOME MENU.
2 Seleccione "Imagen" (/ ♦, ♦continuación, ENTER).
3 Seleccione el elemento que desee ajustar (▲ y ♦a continuación, ENTER).
4 Mientras realiza el ajuste, pulse AZUL en el mando a distancia.

Se visualiza "Antes" y la imagen ajustada anteriormente aparece para comparación.

5 Pulse de nuevo el botón para volver a la imagen que está ajustando actualmente.

Cada pulsación del botón cambia entre "Antes" y "Después".

6 Repita los pasos 1 y 5 para otros parámetros.

7 Pulse HOME MENU para salir del menú.

Precaución

• Si sale el menú pulsando HOME MENU o no realiza ninguna operación dentro de 60 segundos, las configuraciones visualizadas por último de todos los parámetros se almacerán en la memoria.
• Si desea salir del menú sin ejecutar los ajustes (o dejar las configuraciones desactivadas) en la pantalla "Después", cambie a "Antes" y, a continuación, salga.

Nota

• No se puede ajustar ningún ítem en la pantalla "Antes". Un mensaje de advertencia aparece.
• Al cambiar a otro parámetro, asegúrese de cambiar la pantalla de "Antes" a "Después" primero; de lo contrario, no podrá seleccionar "Antes". Un mensaje de advertencia aparece si no lo hace.
• Si sale de la selección de la pantalla "Antes", la entrada anterior se almacena en la memoria y el botón no funciona más.
• Si sale de la selección de la pantalla "Después", la nueva entrada se almacena en la memoria y el botón no funciona más.
• Si selecciona y cambia el parámetro "Selección AV", la nueva entrada en el parámetro actual se almacena en la memoria y el botón continúa funcionando.

• No puede comparar imágenes entre parámetros diferentes en el menú "Selección AV" ("ESTÁNDAR" y "PELÍCULA", por ejemplo).

• Cuando selecciona esta función, "ÓPTIMO" en el menú "Selección AV" y "Sensor luz amb." en el menú "Opción" se desactivan y la calidad de la imagen vuelve a las configuraciones predeterminadas.

• No se puede seleccionar esta función:
• cuando se selecciona "Selección AV".
• cuando se selecciona "Sí" o "No" en la pantalla de confirmación para "Reponer" en el menú "Imagen" o
• cuando se selecciona un menú de la fuente de PC

Ajustes del sonido

Puede ajustar la calidad del sonido según sus preferencias con las configuraciones siguientes.

Ajuste el sonido según sus preferencias para la opción Selección AV elegida. Consulte la página 54.

1 Pulse HOME MENU.
2 Seleccione "Sonido" (/ ♦, ♦ continuación, ENTER).
3 Seleccione el ítem que desee ajustar (/)
4 Seleccione el nivel deseado (/★→

Sonido [ESTÁNDAR] Agudos - + 2 + Graves 0 Balance 0 Reponer Efecto sonido

Ítem

Botón

Botón

Agudos Para agudos más débiles Para agudos más fuertes

Graves	Para graves más débiles	Para graves más fuertes
Balance	Desplaza el balance de audio hacia la izquierda	Desplaza el balance de audio hacia la derecha

5 Pulse HOME MENU para salir del menú.

Nota

• No es posible ajustar el sonido para la escucha con auriculares.
• Si realiza ajustes de sonido con los auriculares conectados, las nuevas configuraciones entrarán en efecto tan pronto desconecte los auriculares.
• Para restaurar los valores predeterminados de fábrica para todos los ítems, pulse ◆ para seleccionar "Reponer" en el paso 3 y, a continuación, pulse ENTER. Aparecerá una pantalla de confirmación, Pulse ◆ para seleccionar "Si" y, a continuación, pulse ENTER.

11

Ajustes y configuraciones

Efecto sonido

Puede seleccionar entre SRS FOCUS, SRS o SRS TruBass.

1 Pulse HOME MENU.
2 Seleccione "Sonido" (♠/♦ y, a continuación, ENTER).
3 Seleccione "Efecto sonido" (▲ y a continuación, ENTER).
4 Seleccione "SRS FOCUS", "SRS" o "SRS TruBass" (/)
5 Seleccione el parámetro deseado (/★→

SRS FOCUS

Selecciones Apagado Desactiva SRS FOCUS ^®
Encendido	Activa SRS FOCUS ^® Desplaza la dirección aparente del son co hacia amba para un sonido definido más claro

SRS

Selecciones Apagado Desactiva SRS
Encendido Activa SRS	®
	Reproduce un sondo tridimensional allamente efectivo

SRS TruBass

Selecciones Aoagado Desactiva SRS TruBass
Encendido Activa SRS TruBass
	Proporciona graves profundos y ricosutilizando una nueva tecnología

6 Pulse HOME MENU para salir del menú.

Nota

• (VARS) indica un estado donde SRS FOCUS

SRS ^ y SRS TruBass ^ están activados.

• No es posible ajustar el efecto de sonido para la escucha con auriculares.
• Si cambia el efecto de sonido con los auriculares conectados, las nuevas configuraciones entrarán en efecto tan pronto desconecle los auriculares.
• El efecto de esta función difiere dependiendo de las señales.

Control de la alimentación

El control de la alimentación ofrece funciones convenientes para el ahorro de energía.

Ahorro de energía

Puede utilizar uno de los modos de ahorro de energía para ahorrar el consumo de energía.

1 Pulse HOME MENU.

2 Seleccione "Control de la alimentación" (▲y,▲continuación, ENTER).
3 Seleccione "Ahorro de energía" (▲ y▲a continuación, ENTER).
4 Seleccione "Modo 1", "Modo 2" o "Desactivar imagen" (▲★ a continuación, ENTER).

Ítem Descripción
Apagado No reduce el brillo de la imagen

Modo 1	Baja ligeramente el consumo de energía mientras suprime ligeramente el nivel de reducción del brillo
Modo 2	Reduce el orillo de la imagen y disminuye el consumo de energía
Desactivar imagen	Desactiva la pantalla para ahorrar energía. Para restaurar la visualización de la pantalla, pulse cualquier botón que no sea VOL +/- y MUTINGEsta configuración no se memoriza por el sistema.

5 Pulse HOME MENU para salir del menú.

Nota

• Cuando cambie el modo de ahorro de energía, puede notar un cambio en el sonido del panel. Esto es normal.
• La función de ahorro de energía mantiene la eficiencia de la pantalla por un largo período de tiempo disminuyendo el brillo de la imagen y reduciendo el consumo de energía. Se recomienda ajustar la función de ahorro de energía al "Modo 1" para mejorar la eficiencia.

Apagado: sin señal (fuente de AV solamente)

El sistema entra automáticamente en el modo de espera cuando no se recibe ninguna señal durante 15 minutos.

1 Pulse HOME MENU.
2 Seleccione "Control de la alimentación" (▲y,▲continuación, ENTER).
3 Seleccione "Apagado: sin señal" (▲ y↓a continuación, ENTER).

4 Seleccione "Activar" (/ ♦, ♦ continuación, ENTER).

Item	Descripción
Desactivar (selección predeterminada)	No coloca el sistema en el modo de espera
Activar	Coloca el sistema en el modo de espera cuando no se recibe ninguna señal durante 15 minutos

5 Pulse HOME MENU para salir del menú.

Nota

• Cinco minutos antes que el sistema entre en el modo de espera, un mensaje aparece cada minuto.
• Puede que el sistema no entre en el modo de espera cuando hay señales de ruido en la pantalla de plasma tras el fin de la transmisión de TV.

Ajustes y configuraciones

Apagado: sin operación (fuente de AV solamente)

El sistema entra automáticamente en el modo de espera cuando no se realiza ninguna operación durante tres horas.

1 Pulse HOME MENU.
2 Seleccione "Control de la alimentación" (▲y,★continuación, ENTER).
3 Seleccione"Apagado: sin operación" (▲y▲ continuación, ENTER).
4 Seleccione "Activar" (/ ♦, ♦ continuación, ENTER).

Ítem Descripción

Desactivar(selección predeterminada)

No coloca el sistema en el modo de espera

Activar Coloca el sistema en el modo de espera cuando no se realiza ninguna operación durante tres horas

5 Pulse HOME MENU para salir del menú.

Nota

- Cinco minutos antes que el sistema entre en el modo de espera, un mensaje aparece cada minuto.

Gestión de energía (fuente de PC solamente)

El sistema entra automáticamente en el modo de espera cuando no se recibe ninguna del ordenador.

1 Pulse HOME MENU.

2 Seleccione "Control de la alimentación" (▲y,★continuación, ENTER).
3 Seleccione "Gestión de energía" (▲y la continuación, ENTER).
4 Seleccione "Modo 1", "Modo 2" o "Desactivar imagen" (♠ ♦ y, a continuación, ENTER).

Ítem Descripción

Apagado (selección predeterminada)	Sin gestión de alimentación
Modo 1	Coloca el sistema en el modo ce espera cuando no se recibe ninguna de la computadora durante ocho minutos.Atún cuando comience a utilizar la computadora y se reciba una señal nuevamente, el sistema permanece apogado.El sistema se enciende de nuevo mediante la pulsación de STANDBY/ON en la pantalla de plasma o de TV ◎ en el mando a distancia.
Modo 2	Coloca e sistema en el modo de espera cuando no se recibe una señal durante ocho segundos.Cuardo comience a utilizar la computadora y se introduce una señal nuevamente, e sistema se enclience.El sistema se enciende de nuevo mediante la pulsación de STANDBY/ON en la pantalla de plasma o de TV ◎ en el mando a distancia.

5 Pulse HOME MENU para salir del menú.

Nota

- No se puede seleccionar esta función cuando un PC está conectado al terminal HDMI.

Temporizador de apagado

Cuando el tiempo seleccionado transcurre, el temporizador de apagado coloca el sistema en el modo de espera automáticamente.

1 Pulse HOME MENU.
2 Seleccione "Temporizador de apagado" (/▼,◆ continuación, ENTER).
3 Seleccione el tiempo deseado (↑/↓ y, a continuación, ENTER).

Seleccione entre "Apagado" (cancelar), "30 min", "60 min", "90 min" y "120 min".

4 Pulse HOME MENU para salir del menú.

Nota

• Cinco minutos antes que transcurra el tiempo seleccionado, el tiempo restante aparece cada minuto.
• Para comprobar el tiempo restante, realice los pasos 1 y 2. Después de comprobar el tiempo, pulse HOME MENU para restaurar la visualización anterior.
• Cuando se configura el temporizador de apagado, el indicador SLEEP se enciende en naranja en la parte frontal de la pantalla de plasma.

11

Ajustes y configuraciones

Acerca de los menús "Opción"

El menú "Opción" consiste en dos pantallas. Para seleccionar el menú deseado, pulse ▼◆petidamente para cambiar entre Pantalla 1 y Pantalla 2. El número de la pantalla actual aparece en la esquina superior derecha de la pantalla.

Opción Posición Tmino. Auto. Máscara lateral Entrada HDMI Conf.Control HDMI Regul. LED azul Orbiter Patrón de vídeo Zoom ancho Auto Encendido 1/2

Opción Salida audio digital Dolby Digital Idioma Conf. NR sint. Pref. cont. juego Apagado Sensor luz amb. Encendido

Ajuste de las posiciones de imagen (fuente de AV solamente)

Ajusta las posiciones horizontal y vertical de las imágenes en la pantalla de plasma.

1 Pulse HOME MENU.
2 Seleccione "Opción" (/ ♦, ♦ continuación, ENTER).
3 Seleccione "Posición" (♠/♦ y, a continuación, ENTER).
4 Seleccione "Ajuste de la posición H/V" ( / ♦, ♦ continuación, ENTER).

Posición Ajuste de la posición H/V Reponer

5 Ajuste la posición vertical (/) o posición horizontal (←/→).

6 Pulse HOME MENU para salir del menú.

Nota

• Para restaurar los valores predeterminados de fábrica para todos los ítems, pulse ◆ para seleccionar "Reponer" en el paso 4 y, a continuación, pulse ENTER. Aparecerá una pantalla de confirmación. Pulse ◆ para seleccionar "Sí" y, a continuación, pulse ENTER.
• Los ajustes se memorizan separadamente de acuerdo con la fuente de entrada.
• Dependiendo del vídeo que se visualice, puede que la posición de la imagen no cambie aún después del ajuste.

Ajustes automáticos de las posiciones de imagen y reloj (fuente PC solamente)

Utilice la configuración automática para ajustar automáticamente las posiciones y reloj de las imágenes a partir de una computadora.

1 Pulse HOME MENU.
2 Seleccione "Opción" (↑/↓ y, a continuación, ENTER).
3 Seleccione "Autoconfiguración" (↑/↓ y, a continuación, ENTER).

Opción Autoconfiguración Configuración manual

- La autoconfiguración comienza.

4 Pulse HOME MENU para salir del menú.

Nota

• Una vez que se finalice la configuración automática, se visualiza "Ajuste automático completado".
• Aunque aparezca "Ajuste automático completado.", puede que la configuración automática tenga fallado, dependiendo de las condiciones.
• La configuración automática puede fallar con una imagen de PC compuesta por patrones similares o en monocromo. En caso de falla, cambie la imagen de PC e intente de nuevo.
• Asegúrese de conectar la computadora a la pantalla de plasma y de encenderla antes de iniciar la configuración automática.
• Dependiendo del vídeo que se visualice, puede que la posición de la imagen no cambie aún después del ajuste.
• No se puede seleccionar esta función cuando un PC está conectado al terminal HDMI.

Ajustes manuales de las posiciones de imagen y reloj (fuente PC solamente)

Usualmente, puede ajustar fácilmente las posiciones y reloj de las imágenes utilizando la configuración automática. Utilice la configuración manual para optimizar las posiciones y reloj de las imágenes cuando sea necesario.

1 Pulse HOME MENU.

2 Seleccione "Opción" (♠/↓ y, a continuación, ENTER).
3 Seleccione "Configuración manual" (▲y★a continuación, ENTER).
4 Seleccione el elemento que desee ajustar (▲ y♥a continuación, ENTER).

Configuración manual Ajuste de la posición H/V Reloj 0 Fase 0 Reponer

5 Realice el ajuste (/ ◆ ◆). ↑ ↓

- Con "Reloj" o "Fase" seleccionado, puede cambiar el parámetro utilizando ←.→

6 Pulse HOME MENU para salir del menú.

Ajustes y configuraciones

Nota

• Para restaurar los valores predeterminados de lábrica para todos los ítems, pulse ♦ para seleccionar "Reponer" en el paso 4 y, a continuación, pulse ENTER. Aparecerá una pantalla de confirmación. Pulse ♦ para seleccionar "Sí" y, a continuación, pulse ENTER.
• No se puede seleccionar esta función cuando un PC está conectado al terminal HDMI.

Reducción de ruido de vídeo

Para los canales de TV analógicos individuales, puede especificar si la pantalla de plasma debe reducir el ruido de vídeo dependiendo de los niveles de las señales de transmisión.

1 Pulse HOME MENU.

2 Seleccione "Opción" (↑/↓ y, a continuación, ENTER).

3 Seleccione "Conf. NR sint." (▲ y▼a continuación, ENTER).

4 Seleccione "Mapa Canales" (/)

Sólo puede seleccionar los canales analógicos configurados por el preajuste automático de los canales o POD.

5 Seleccione "NR sintonizador" (/)

6 Seleccione "Encendido" (/★→

Conf. NR sint. [ANT.A] Mapa Canales 7 NR sintonizador Encendido Ret./Saltar canal Retener

Ítem Descripción

Encendido Activa el sistema RN de sintonizador (selección predeterminada)

Apagado Desactiva el sistema RN de sintonizador

7 Pulse HOME MENU para salir del menú.

Nota

• Sólo se puede seleccionar esta función cuando se reciben señales a través de ANT. A o ANT. B.
• No se puede seleccionar el menú "Ret/Saltar canal". Se visualiza "Retener" o "Saltar" cuando se cambia la configuración en "Mapa Canales".
• Puede que esta función no obtenga un resultado satisfactorio, dependiendo de las condiciones de las señales de transmisión.

Selección de un modo de juego

Cuarco esté jugando un juego, puede utilizar esta función para establecer una preferencia para la calidad de imagen y operabilidad.

1 Pulse HOME MENU.

2 Seleccione "Opción" (↑/↓ y, a continuación, ENTER).

3 Seleccione "Pref. cont. juego" (▲y▲a continuación, ENTER)
4 Seleccione "Encendido" o "Apagado" (▲y▲a continuación, ENTER).

Ítem Descripción

Encendido Establece una preferencia para la operabilidad

Apagado Establece una preferencia para la calidad de imagen

5 Pulse HOME MENU para salir del menú.

Nota

• El ítem "Pref. cont. juego" sólo está disponible cuando se utiliza una entrada externa (excepto una fuente de PC) y "JUEGO" está seleccionado en "Selección AV".
• Las opciones de "Pref. cont. juego" no están efectivas cuando se reciben señales de PC (cuando un menú de fuente de PC eslá visualizado en la pantalla).
• La configuración "Encendido" no está efectiva cuando se congelan imágenes o en el modo de multipantalla.

Selección manual de un tamaño de pantalla

En el modo de pantalla simple, pulse SCREEN SIZE para cambiar el tamaño de la pantalla entre las opciones disponibles para el tipo de señales de vídeo que estén siendo recibidas actualmente.

- Los tamaños de pantalla disponibles difieren dependiendo de los tipos de señales de vídeo.

Fuente de AV

Ítem Descripción

4:3	Para imágenes "estándar" 4:3. Una barra lateral aparece en cada lado
PANORÁMICA	En este modo, las imágenes se alargan progresivamente hacia cada lado de la pantalla
COMPLETA	Para imágenes anamórficas 16:9
ZOOM	Para imágenes tipo cuzón 16:9. Puede que aparezcan barras en las partes superior e inferior con algunos programas
CINE	Para imágenes tipo cuzón 14:9. Puede que aparezcan barras en las partes superior e inferior con algunos programas

Fuente de PC

Ítem Descripción

4:3	Rellena la pantalla sin cambiar la relación de aspecto de las señales de entrada
COMPLETA	Visualización de pantalla la completa 16:9

Nota

• Mientras ve un programa de TV de alta definición, pulsar SCREEN SIZE cambia entre COMPLETA, ZOOM, PANORÁMICA y 4:3.
• Si ve la transmisión de TV de alta definición con la coción PANORÁMICA seleccionada, puede que parte de la pantalla (por ejemplo, imágenes, interfaz gráfica) no aparezca en la pantalla. En este caso, se 'ección COMPLETA.
• Algunas emisiones HD pueden visualizar el contenido 4:3 con máscaras laterales, lo que puede causar un desgaste irregular. Tras la contemplación, se recomienda ver vídeo de movimiento en pantalla compela (consulte Detección de máscaras laterales en la página 62).

11

Ajustes y configuraciones

• Los tamaños de pantalla seleccionables difieren dependiendo de las condiciones.
• Puede cambiar libremente el tamaño de la pantalla mientras contempla emisiones HD o disfruta de otras fuentes de entrada HD. Sin embargo, cuando reanude los programas HD después de cerrarlos una vez, se selecciona "COMPLETA" automáticamente para el tamaño de la pantalla.
• Las especificaciones dadas para la fuente de PC se aplican al modelo PDP-5080HD. Para el modelo PDP-4280HD, el número de pixels es diferente y, por lo tanto, el procesamiento de las señales y condiciones reales de visualización varían ligeramente.
• No se recomienda visualizar consistentemente señales que no llenan la pantalla completamente. Esto puede causar una retención de imagen temporal o permanente dependiendo de la frecuencia y duración.

Fuente de AV Fuente de PC

Selección automática de un tamaño de pantalla

La pantalla de plasma selecciona automáticamente un tamaño de pantalla apropiado cuando se reciben las señales de vídeo de un equipo HDMI conectado (consulte la página 65). Para activar esta función, utilice el procedimiento siguiente.

1 Pulse HOME MENU.

2 Seleccione "Opción" (/ ♦, ★ continuación, ENTER).

3 Seleccione "Tmno. Auto." (▲ y a continuación, ENTER).

4 Seleccione "Natural" o "Zoom ancho" (▲ y a continuación, ENTER).

Ítem Descripción

Apagado Desactiva la función de tamaño automático
Natural Ajusta la imagen naturalmente a la pantalla
Zoom ancho	Ampila y visualiza sclamente la porción de relación de aspecto 4:3 en una pantalla completa y ancha

5 Pulse HOME MENU para salir del menú.

Nota

• Seleccione manualmente un tamaño de pantalla apropiado si una imagen no cambia automáticamente a un formato de pantalla correcto.
• Cuando la señal de vídeo no contiene información de relación de aspecto, la función no funcionará aunque "Natural" o "Zoom ancho" esté seleccionado.

Detección de máscaras laterales

Puede que algunas emisiones HD visualicen el contenido de 4:3 con máscaras laterales. La pantalla de plasma detecta automáticamente esas máscaras laterales para proveer máscaras laterales grises cuando se ha seleccionado "Natura" para "Tmño, Auto.", o visualizar la pantalla completa sin máscaras laterales cuando se ha seleccionado "Zoom ancho". Esta función no funciona cuando se ha seleccionado "Apagado" para "Tmño, Auto."

1 Pulse HOME MENU.
2 Seleccione "Opción" (↑/↓ y, a continuación, ENTER).
3 Seleccione "Máscara lateral" (◀ y◀ a continuación, ENTER).
4 Seleccione "Detección" (/)
5 Seleccione "Encendido" (/★→

Item

Descripción

Apagado

Desactiva la detección de máscaras laterales

Encendido

a delección de máscaras laterales

6 Pulse HOME MENU para salir del menú.

Importante

- La configuración "Encendido" impide el desgaste irregular en contenidos de 4:3 y de máscaras laterales, y puede reducir la posibilidad de retención de la imagen.

Nota

• No es posible cambiar la detección de máscaras laterales a "Encendido" o "Apagado" cuando "Apagado" está seleccionado en "Tmñc. Auto."
• Ajuste la función de detección de máscara lateral a "Encendido". Las imágenes de alta definición con relación de aspecto de 16:9 contienen máscaras laterales que se detectan y se añadían automáticamente o la imagen se visualizará en pantalla completa.
• La delección de máscaras laterales no funciona en el contenido de 4:3 visualizado en las emisiones SD (delinción estándar).
• "AUTO" aparecerá en la visualización de canal cuando esta función está activada.
• Puede que ocurran errores de detección dependiendo del contenido de HD. Si ocurre un error de detección, camoie manualmente el tamaño de pantalla al tamaño deseado.
• Puede que la detección de las máscaras laterales no funcione correctamente para las señales de vídeo que no contienen la información de relación de aspecto. En este caso, compruebe que "COMPLETA" esté seleccionado para el tamaño de la pantalla, cambie a otra fuente de entrada y, a continuación, cambie nuevamente a la fuente de entrada original.

Cambio del brillo en ambos lados de la pantalla (Máscara lateral)

Con el tamaño de pantalla 4:3, puede cambiar el brillo de las máscaras laterales grises que aparecen en ambos lados de la pantalla.

1 Pulse HOME MENU.

2 Seleccione "Opción" (↑/↓ y, a continuación, ENTER).
3 Seleccione "Máscara lateral" (▲ y a continuación, ENTER).
4 Seleccione "Brillo sinc." (/)
5 Seleccione el parámetro deseado ( / * →

item

Descripción

Fija (Selección predeterminada) Ajusta siempre el mismo orillo para las máscaras laterales grises

Auto

Ajusta el brillo de las máscaras laterales grises de acuerdo con el brillo de las imágenes

Ajustes y configuraciones

Importante

• La configuración "Auto" ajusta el brillo de las máscaras laterales de acuerdo con el brillo de la pantalla y puede reducir la posibilidad de retención de la imagen.
  6 Pulse HOME MENU para salir del menú.

Sensor de luz de la habitación

Esta función ajusta automáticamente el brillo del panel de visualización de acuerdo con el nivel del brillo del área de visualización. Para los detalles, utilice el siguiente procedimiento.

1 Pulse HOME MENU.

2 Seleccione "Opción" (↑/↓ y, a continuación, ENTER).
3 Seleccione "Sensor luz amb." (↑/↓ y, a continuación, ENTER).
4 Seleccione "Encendido" o "Apagado" (/ ♦, ♦ continuación, ENTER).

Ítem Descripción

Encendido Activa la función Sensor luz amb.

Apagado Desact va la función Sensor luz amb.

5 Pulse HOME MENU para salir del menú.

Nota

• Esta función se desactiva cuando se selecciona "ÓPTIMO" en el menú "Selección AV".
• Esta función no está disponible cuando se reciben señales de PC.
• Como la función ÓPTIMO optimiza la calidad de la imagen automáticamente, puede verse en la pantalla el proceso en el cual las configuraciones de imagen cambian gradualmente, tales como brillo y matiz. Esto no es un fallo de funcionamiento.

Regulación del LED azul

Puede ajustar el brillo del indicador POWER ON dependiendo del nivel del brillo del área de visualización. Cuando "Auto" está seleccionado, el brillo del indicador se ajusta automáticamente de acuerdo con el nivel del brillo del área de visualización.

1 Pulse HOME MENU.
2 Seleccione "Opción" (↑/↓ y, a continuación, ENTER).
3 Seleccione "Regul. LED azul" (/ ↗, ↓ continuación, ENTER).
4 Seleccione "Auto", "Alto", "Medio" o "Bajo" (/ ↗, ◆ continuación, ENTER).
5 Pulse HOME MENU para salir del menú.

Orbiter

Esta función desplaza automáticamente la imagen poco a poco.

1 Pulse HOME MENU.
2 Seleccione "Opción" (/▲,★continuación, ENTER).
3 Seleccione "Orbiter" (/ ♦, ♦ continuación, ENTER).
4 Seleccione "Encendido" (↑/↓ y, a continuación, ENTER).

5 Pulse HOME MENU para salir del menú.

- Para cancelar esta función, seleccione "Apagado" en el paso 4.

Nota

• Cuando la función Orbiter está configurada a "Encendido", puede que la imagen aparezca caer ligeramente en la pantalla.
• Esta función no funciona cuando se reciben señales de PC.

Patrón de vídeo

Puede visualizar la pantalla de patrón de video que también ayuda a atenuar la imagen remanente cuando la misma ocurre.

1 Pulse HOME MENU.
2 Seleccione "Opción" (/ ♦, ♦ continuación, ENTER).
3 Seleccione "Patrón de vídeo" (/ ♠, ♦continuación, ENTER).

Aparecerá una pantalla de confirmación.

4 Seleccione "Iniciar" (ENTER).

La pantalla de patrón de vídeo aparece.

Nota

• El sistema entra automáticamente en el modo de espera una hora después del aparecimiento de la pantalla de patrón de vídeo.
• Mientras la pantalla de patrón de vídeo está activada, ningún botón funciona, excepto el botón TV en el mando a distancia, y los botones STANDBY/ON y en la pantalla de plasma.
• Para cancelar la pantalla de patrón de vídeo, pulse el botón TV en el mando a distancia, o el botón STANDBY/ON o en la pantalla de plasma.
• El temporizador del patrón de video tiene prioridad sobre el temporizador de apagado. Cuando el temporizador de patrón de video está activado, el temporizador de apagado se pone inefectivo.

Configuración del idioma

Puede seleccionar un idioma que se utilizará para la visualización en la pantalla como, por ejemplo, para los menús, entre tres idiomas: Inglés, Francés y Español.

1 Pulse HOME MENU.
2 Seleccione "Opción" (/ ♦, ♦ continuación, ENTER).
3 Seleccione "Idioma" (/ ♦, ♦ continuación ENTER).
4 Seleccione un idioma (/★→

Idioma Menu Español

5 Pulse HOME MENU para salir del menú.

Utilización de un equipo externo

Capítulo 12

Utilización de un equipo externo

Sobre los equipos externos

Puede conectar muchos tipos de equipos externos a su pantalla de plasma como, por ejemplo, un reproductor DVD, videograbadora, computadora, consola de videojuegos y videocámara.

Para visualizar imágenes de un equipo externo, seleccione la fuente de entrada apropiada utilizando los botones INPUT 1 a INPUT 7 del mando a distancia o el botón INPUT de la pantalla de plasma.

Precaución

- Para proteger todos los equipos, desenchufe siempre la pantalla de plasma de la toma de corriente antes de conectar un reproductor DVD, videograbadora, computadora, consola de videojuegos, videocámara u otro equipo externo.

Nota

- Consulte el manual de instrucciones pertinente (reproductor DVD, computadora, etc.) atentamente antes de hacer las conexiones.

Visualización de la imagen de un DVD

Conexión de un reproductor DVD

Utilice el terminal INPUT 2 para conectar un reproductor DVD u otro equipo audiovisual.

Vista trasera Cable de video componente (disponible comercialmente) Cable de AV (disponible comercialmente)

Reproductor DVD

Visualización de la imagen de un DVD

Para ver un DVD, pulse INPUT 2 en el mando a distancia o pulse INPUT en la pantalla de plasma para seleccionar "ENTRADA 2".

Nota

• Consulte el manual de instrucciones de su reproductor DVD para el tipo de señal.
• Los terminales INPUT 2 se verifican para conexiones en el orden siguiente: 1) Vídeo componente, 2) S-Vídeo, 3) Vídeo. Utilice la conexión deseada.
• Conecte un equipo externo sólo a los terminales que realmente se utilizarán.

Visualización de la imagen de una videograbadora

Conexión de una videograbadora

Utilice los terminales INPUT 1 para conectar una videograbadora u otro equipo audiovisual.

Visualización de la imagen de una videograbadora

Para ver la imagen de una videograbadora, pulse INPUT 1 en el mando a distancia o pulse INPUT en la pantalla de plasma para seleccionar "ENTRADA 1".

Nota

• Los terminales INPUT 1 se verifican para conexiones en el orden siguiente: 1) S-Vídeo, 2) Vídeo. Utilice la conexión deseada.
• Conecte un equipo externo sólo a los terminales que realmente se utilizarán.

Utilización de un equipo externo

Utilización de la entrada HDMI

Los terminales INPUT 4. INPUT 5, INPUT 6 y INPUT 7 son los terminales HDMI a los cuales pueden introducirse señales digitales de audio y vídeo. Para utilizar el terminal HDMI, especifique los tipos de señales de audio y vídeo que se van recibir desde el equipo conectado. Para los tipos de señales, consulte el manual de instrucciones que acompaña el equipo conectado.

Antes de iniciar el menú, pulse INPUT 4, INPUT 5, INPUT 6, INPUT 7 en el mando a distancia o pulse INPUT en la pantalla de plasma para seleccionar ENTRADA 4. ENTRADA 5, ENTRADA 6 ó ENTRADA 7.

Señales de vídeo soportadas

720 (1440) x 480i@59,94 Hz/60 Hz

720 x 480p@59,94 Hz/60 Hz

1280 x 720p@59,94 Hz/60 Hz

1920 x 1080 @59.94 Hz/60 Hz

1920 x 1080p@24 Hz

1920 x 1080p@60 Hz

Señales de PC soportadas

640 x 480 (VGA) 60 Hz

800 x 600 (SVGA) 60 Hz

1024 x 768 (XGA) 60 Hz

1360 x 768 (XGA ancho) 60 Hz

1280 x 1024 (SXGA) 60 Hz

Para audio, el sistema soporta lo siguiente:

• Linear PCM (STEREO 2ch)
- Frecuencia de muestreo: 32 kHz, 44,1 kHz, 48 kHz

Soporte de Control HDMI

La pantalla de plasma soporta las funciones de control HDMI. Mediante la conexión de dispositivos que soportan las funciones de control HDMI a la pantalla de plasma, puede controlar los dispositivos conectados desde la pantalla de plasma o desde el mando a distancia de la pantalla de plasma. Consulte "Utilización del Control HDMI" en el Capítulo 13.

Soporte de color profunda

Color profunda significa la profundidad de color que describe el número de bitios utilizados para representar el color de un Único pixel en una imagen en mapa de bitios. Además de las señales RGB/YCbCr16 bit/20 bit/24 bit convencionales, la pantalla de plasma también soportas las señales RGB/YCbCr30 bit/36 bit. Esto permite una reproducción de color más refinada y detallada cuando se conecta un dispositivo que soporta señales de color profunda (HDMI1.3) a la pantalla de plasma. Cuando se reciben señales de color profunda, la profundidad de color aparece en la visualización de canal.

Nota

• Puede que lleve algún tiempo hasta que se visualice la imagen dependiendo del equipo conectado.

• Cuando conecte un PC al terminal HDMI, utilice un PC o tarjeta de vídeo compatible con HDMI.

• Cuando conecte un PC al terminal HDMI utilizando un terminal de salida DVI, puede que la pantalla de plasma no visualice la imagen adecuadamente. En tal caso, consulte el fabricante de su PC.

• Puede que la imagen y/o sonido de PC no se visualice o no se oiga adecuadamente dependiendo del PC que se utilice.

Conexión de un equipo HDMI

Cuando utilice el terminal INPUT 4:

Vista trasera Visto de abajo de la pantalla de plasma Cable de audio (disponible comercialmente) Haga esta conexión al introducir señales de audio analógicas. Cable compatible con HDMI (cable HDMI con la marca HDMI) Equipo HDMI

Cuando utilice el terminal INPUT 7:

Vista trasera Cable compatible con HDMI (cable HDMI con la marca HDMI) Equipo HDMI

12 Utilización de un equipo externo

Para especificar el tipo de señales de entrada

1 Pulse HOME MENU.
2 Seleccione "Opción" (/ ♦, ♦ continuación, ENTER).
3 Seleccione "Entrada HDMI" (▲ a continuación, ENTER).
4 Seleccione "Tipo señal" (/ ♦, ♦continuación, ENTER).
5 Seleccione "Vídeo" o "PC" (▲▼a continuación, ENTER).

Ítem Descripción

Vídeo (selección predeterminada) Seleccione esta opción excepto cuando un PC está conectado

PC Seleccione esta opción cuando un PC está conectado al terminal de entrada HDMI

6 Pulse HOME MENU para salir del menú.

Precaución

- Asegúrese de seleccionar "PC" cuando un PC esté conectado al terminal de entrada HDMI.

Nota

• En el modo "Vídeo", la imagen se "se redimensiona" (se amplía), y el modo cambia automáticamente a "PC" cuando se reciben señales de PC.
• En el modo "PC", la imagen se visualiza en tamaño completo para una óptima calidad de la imagen.

cuando "Video" está seleccionado (cantalla de tamaño "rec mencionado con cordes")

cuando "PC" está seleccionado (panta la de tamaño "redirre-sionado sin bordes")

Para especificar el tipo de señales de vídeo digitales

1 Pulse HOME MENU.
2 Seleccione "Opción" (/▲, ◆ continuación, ENTER).
3 Seleccione "Entrada HDMI" (▲▼a continuación, ENTER).
4 Seleccione "Vídeo" (/ ♦, ♦ continuación, ENTER).
5 Seleccione el tipo de señales de vídeo de entrada (▲ y▼a continuación, ENTER).

- Si se selecciona "Auto", se hará un intento para identificar el tipo de señales de vídeo digitales cuando se reciben las señales de vídeo digitales.

Ítem Descripción

Auto (selección predeterminada)	Identifica automáticamente las señales de vídeo digitales
Color-1	Señales de vídeo componente digitales (4:22) bloqueadas
Color-2	Señales de vídeo componente digitales (4:44) bloqueadas
Color-3 Señales RGB digitales (16 a 235) bloqueadas
Color-4 Señales RGB digitales (0 a 255) bloqueadas

6 Pulse HOME MENU para salir del menú.

Nota

• Si selecciona un parámetro diferente de "Áulo", haga un ajuste que produzca un color natural.
• Si no aparece ninguna imagen, especifique otro tipo de señal de vídeo digital.
• Para el tipo de señales digitales que se debe especificar, consulte el manual de instrucciones que acompaña el equipo conectado.

Para especificar el tipo de señales de audio

Cuando utilice el terminal INPUT 4 ó INPUT 5 HDMI, seleccione el terminal para la fuente de entrada deseada y, a continuación, realice el siguiente procedimiento para especificar el tipo de señales de audio.

1 Pulse HOME MENU.

2 Seleccione "Opción" (↑/↓ y, a continuación, ENTER).
3 Seleccione "Entrada HDMI" (↑ y a continuación, ENTER).
4 Seleccione "Audio" (/ ♦, ♦ continuación, ENTER).
5 Seleccione el tipo de señales de audio (/ ♦, ♦ continuación, ENTER).

- Si se selecciona "Auto", se hará un intento para identificar el tipo de señales de audio cuando se reciben las señales de audio.

Ítem Descripción

Auto (selección predeterminada) Identifica automáticamente las señales de audio introducidas

Digital Acepta las señales de audio digitales

Analógico Acepta las señales de audio analógicas

6 Pulse HOME MENU para salir del menú.

Nota

• Si no se genera ningún sonido, especifique otro tipo de señales de audio.
• Para los tipos de señales de audio que se deben especificar, consulte el manual de instrucciones que acompaña el equipo conectado.
• Dependiendo del equipo que se va conectar, también necesita conectar cables de audio analógicos.

Utilización de un equipo externo

Reproducción con consola de videojuegos o videocámara

Conexión de una consola de videojuegos o una videocámara

Utilice los terminales INPUT 3 para conectar una consola de videojuegos, videocámara u otro equipo audiovisual.

Pantalla de plasma (vista lateral izquierda)

Cable de vídeo componente (disponible comercialmente) Cable de AV (disponible comercialmente) Videocámara/Consola de videojuegos

Visualización de la imagen de una consola de videojuegos o videocámara

Para ver la imagen de una consola de videojuegos o videocámara, pulse INPUT 3 en el mando a distancia o pulse INPUT en la pantalla de plasma para seleccionar ENTRADA 3.

Nota

• Los terminales INPUT 3 se verifican para conexiones en el orden siguiente: 1) Vídeo componente, 2) Vídeo. Utilice la conexión deseada.
• Conecte un equipo externo sólo a los terminales que realmente se utilizarán.

Conexión de otro equipo de audio

El terminal de salida de audio digital (óptico) en este sistema puede emitir señales Dolby Digital. Utilizando un cable digital óptico, conecte un receptor de AV al terminal de salida de audio digital (óptico) en la parte trasera de la pantalla de plasma. Esto permite que el audio de una emisión de TV digital se reproduzca en alta calidad.

Si su receptor de AV no tiene un terminal de entrada de audio digital (óptico), puede conectar los terminales AUDIO OUT (AUDIO) en la parte trasera de la pantalla de plasma a los terminales de entrada de audio del receptor de AV. Sin embargo, este método puede causar un retardo de audio entre los altavoces y el audio, lo que se puede reducir silenciando los altavoces de la pantalla de plasma. No obstante, puede experimentar un retardo entre audio y vídeo.

Conexión de un receptor de AV

Vista trasera SUB WOOFIER INPUT 4 INPUTS OUTPUT CABLE CIR OUT AUDIO AUDIO Cable digital óptico (disponible comercialmente) Cable de AV (disponible comercialmente) Subwoofer Receptor de AV

Nota

• Cuando utilice el terminal de salida de audio digital (óptico), debe hacer ajustes dependiendo de su receptor de AV. Para más información, consulte el manual de instrucciones que acompaña el receptor de AV.
• Para los detalles, consulte el manual de instrucciones del equipo de audio que se conectará.
• Las señales de audio sincronizadas con las imágenes actualmente visualizadas se generan siempre a los terminales AUDIO OUT.
• El sonido que acompaña a las imágenes mostradas en la pantalla saldrá siempre a través del terminal de salida. SUBWOOFER.
• Cuando se introducen las señales de los terminales HDMI, no se emite ninguna señal desde el terminal DIGITAL OUT.

12 Utilización de un equipo externo

Cambio del tipo de señal de audio óptica

Configure el terminal DIGITAL OUT (OPTICAL), dependiendo de su receptor de AV.

1 Pulse HOME MENU.
2 Seleccione "Opción" (/ ♦, ♦ continuación, ENTER).
3 Seleccione "Salida audio digital" (/ ♦, ♦ continuación, ENTER).
4 Seleccione "Dolby Digital" o "PCM" (/ ♦, ♦ continuación, ENTER).

Ítem Descripción

Dolby Digital(selecciónpredeterminada)

Para señales codificadas en Dolby Digital, emite en el formato Doloy Digital. Para señales codificadas en PCM, emite en el formato PCM.

PCM Siempre emite en el formato PCM. independientemente de los tipos de señales

5 Pulse HOME MENU para salir del menú.

Visualización de la imagen de una computadora

Conexión de una computadora

Utilice los terminales PC para conectar una computadora.

Nota

• Los terminales de entrada de PC son compatibles con DDC2B.
• Puede que la función Plug & Play no funcione correctamente, dependiendo de la computadora en uso.

Vista trasera Visto de abajo de la pantalla de plasma Cable RGB (disponible comercialmente) Cable de AV con clavía de miniconector (disponible comercialmente) (Cuando el audio de PC está conectado) Computadora

Visualización de la imagen de una computadora

Cuando conectado a una computadora, el tipo de señal de entrada se detecta automáticamente. Si la imagen de la computadora no se visualiza claramente, puede que sea necesario utilizar la Autoconfiguración. Consulte la página 60.

Para ver la imagen de una computadora, pulse PC en el mando a distancia o pulse INPUT en la pantalla de plasma para seleccionar "PC".

Nota

- Los terminales de PC no pueden utilizarse para equipos audiovisuales.

Nombres de señales para el conector mini D-sub de 15 contactos

Nº del contacto Nombre de la señal

1 R

2 G

3 B

4 No conectado

5 No conectado

6 GND (tierra)

7 GND (tierra)

8 GND (tierra)

9 +5 V

10 GND (tierra)

11 No conectado

12 SDA

13 HD

14 VD

15 SCL

Gráfica de compatibilidad con computadora

Resolución Frecuencia

720 x 400 70 Hz
640 x 480 (VGA) 60 Hz
800 x 600 (SVGA) 60 Hz
1280 x 720 60 Hz
1024 x 768 (XGA) 60 Hz
1360 x 768 (XGA ancho) 60 Hz
1280 x 1024 (SXGA)	60 Hz

Utilización de un equipo externo

Conexión de los cables de control

Conecte los cables de control entre la pantalla de plasma y otro equipo Pioneer que tenga el logotipo SR. Luego, puede operar el equipo conectado enviando comando de su mando a distancia al sensor de mando a distancia en la pantalla de plasma.

Una vez que los terminales CONTROL IN se hayan conectado, los sensores de mando a distancia de los equipos conectados no aceptan comandos de sus mandos a distancia. Apunte los mandos a distancia al sensor de mando a distancia de la pantalla de plasma para operar los equipos conectados.

Nota

• Antes de hacer las conexiones, asegúrese de que todos los equipos estén apagados.
• Complete todas las conexiones entre los componentes antes de hacer las conexiones de los cables de control.

Acerca de SR+

El terminal CONTROL OUT en la parte trasera de la pantalla de plasma soporta la función SR+, que permite operaciones enlazadas con un receptor de AV Pioneer. La función SR+ ofrece funciones como la operación de enlace de la conmutación de entrada y la función de visualización del modo surround DSP. Para más información, consulte el manual del usuario del receptor de AV Pioneer que soporta SR+.

Nota

• Al hacer conexiones con cables de control, utilice el cable SR+.
• Al hacer conexiones con cables de control con uno o más componentes Pioneer, conecte directamente la pantalla de plasma y el amplificador Pioneer que soporta SR+. No conecte otros equipos entre ellos.
• Cuando el equipo conectado está siendo operado con el sistema SR+, el volumen de la pantalla de plasma se reduce temporalmente.

Pantalla de plasma

Vista trasera a b c Cuando no se utiliza SR+ (a, b and c): Los cables de control (disponibles comercialmente) son cables de sonido

Cuando no se utiliza SR+(a, b and c):
Los cables de control (disponibles comercialmente) son cables de sonido monofónico con clavijas de miniconector (sin resistencia).
Cuando se utiliza SR+ (a): Utilice el cable SR+ (disponible como opción).

12 Utilización de un equipo externo

Utilización de interfaz USB (función Home Gallery)

En este sistema, puede visualizar imágenes JPEG que han sido capturadas y almacenadas en tarjetas de memoria con una cámara digital. También puede conectar su cámara digital directamente a la pantalla de plasma utilizando un cable USB.

Nota

• Sólo se puede conectar un único dispositivo USB a la vez. No se puede conectar un concentrador USB.
• No se puede conectar ni utilizar dispositivos tales como una impresora o un teclado.

Tarjetas de memoria que pueden leerse

Este sistema puede leer tarjetas de memoria en el formato FAT12, FAT16, FAT32 ó VFAT.

Archivos de datos que pueden leerse

Este sistema sólo puede leer archivos JPEG que satisfacen las condiciones siguientes:

• Las extensiones son JPG o JPEG.
• Formato JPEG 4:2:2 y 4:2:0
• La resolución de la imagen debe ser inferior a 3264 píxeles en la dirección horizontal y 2448 píxeles en la dirección vertical.
• La resolución de la imagen debe ser superior a 160 píxeles en la dirección horizontal y 120 píxeles en la dirección vertical.

Nota

• Puede que este sistema no sea capaz de visualizar imágenes, dependiendo del tipo de su tarjeta de memoria o cámara.
• Puede que este sistema no sea capaz de visualizar imágenes modificadas o editadas utilizando un ordenador u otro equipo.
• Este sistema cumple con la Clase de Almacenamiento Masivo USB.

Conexión a un dispositivo USB

Sostenga el conector del dispositivo USB con su lado superior hacia el panel frontal y, a continuación, insértelo en el puerto USB en el lado de la pantalla de plasma.

• Inserte el conector del dispositivo USB hasta donde vaya.
• Cuando utilice el conector USB de su dispositivo, conéctelo directamente al puerto USB.

Lado de la pantalla de plasma

USB Flash Dispositivo USB flash drive o lector de múltiples tarjetas

Extracción de un dispositivo USB

Para extraer el conector de un dispositivo USB, salga de la pantalla Home Gallery y, a continuación, extráigalo.

Nota

• Para los detalles sobre los dispositivo que pueden conectarse, visite el sitio de Pioneer en la Web: http://www.pioneerelectronics.com
• Asegúrese de salir de la pantalla Home Gallery antes de extraer el dispositivo USB. Si extrae el dispositivo USB mientras se visualiza la pantalla Home Gallery, los datos dentro de la memoria pueden dañarse.
• No inserte ni extraiga el dispositivo USB inmediatamente después de encender o apagar el sistema. Esto causará daños a los datos en la memoria.
• No apague la cámara digital mientras la pantalla la Home Gallery esté visualizada.

Utilización de un equipo externo

Visualización de una lista de dispositivos

Después de conectar un dispositivo USB, una pantalla de lista de dispositivos aparece realizando el dispositivo seleccionado.

Iniciación de la pantalla Home Gallery inicial

1 Pulse HOME MENU.

2 Seleccione "Home Gallery" (/ ♦, ♦ continuación, ENTER).

Home Gallery Selection de dispositions Dispersive USB I4 IC1210 CF IC1210 MM IC1210 MM/00 IC1210 MM

3 Seleccione un dispositivo (/ ♦, ♦continuación, ENTER).

Selección de una carpeta

La pantalla Home Gallery inicial muestra las carpetas almacenadas en la tarjeta de memoria. Aparecen tipos diferentes de íconos dependiendo de los contenidos de las carpetas.

— Atribuye una carpela que contiene otra carpela.

— Atribuye una carpeta que no contiene archivos de imágenes.

— Atribuye una carpeta que contiene uno o más archivos de imágenes.

— Asigna uno o más archivos de imagen almacenados en el directorio raíz.

Para seleccionar una carpeta deseada, pulse ♠ y a continuación, ENTER. Las imágenes en la carpeta seleccionada se visualizan en el formato miniatura.

Iniciación de una pantalla de miniaturas

Cuando se selecciona una carpeta en la pantalla Home Gallery inicial, las imágenes en la carpeta se visualizan en el formato miniatura.

Home Gallery [TAMAÑO DE IMAGEN] [FECHA GUARDADA] 2083.08.29 [NOMBRE DE ARCHIVO] [ÁNGULO DE ROTACIÓN] Present, dispositivos InclaraA AjaseB RUTUSO Sale 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

① Tamaño de imagen

② Fecha guardada

③ Nombre de archivo

④ Ángulo de rotación

⑤ Cursor de selección de imagen

⑥ Aparece para imágenes que no pueden leerse.

⑦ Número del archivo seleccionado/número total de imágenes en la carpeta

⑧ Aparece cuando la carpeta contiene más de 16 imágenes.

⑨ Indica que la imagen ha sido girada.

Pulse ♠ para desplazar la pantalla.

Para realizar una imagen deseada, pulse ♠ y/ 24 de desplazar el cursor. La información acerca de la imagen realizada aparece en la izquierda superior de la pantalla.

Para salir de la pantalla Home Gallery, pulse HOME MENU.

12

Utilización de un equipo externo

Iniciación de una pantalla de imagen simple estándar

Mientras se visualice la pantalla de miniaturas, pulse ♦ y/

para realizar una imagen deseada y, a continuación, pulse ENTER. La pantalla de miniaturas se cierra y se visualiza solamente la imagen seleccionada.

[TAMANO DE IMAGEN] [FECHA GUARDADA] 2005.08.29 [KOMBRE DE ARCHIVO] #V2 [ÁNGULO DE ROTACIÓN] 0° AnteriorA Siguierado RetecciónC 2014/08/08 Salir

Con la pantalla de arriba visualizada, puede utilizar los botones siguientes para realizar varias operaciones.

AZUL:

Visualiza la imagen anterior en la pantalla normal o completa.

BROJO:

Visualiza la imagen siguiente en la pantalla normal o completa.

© VERDE:

Gira la imagen visualizada hacia la derecha. Cada pulsación gira la imagen en la secuencia de 90°, 180° y 270°.

ENTER:

Cada pulsación cambia entre pantalla normal y pantalla completa.

HOME MENU:

Cancela la función Home Gallery.

Nota

• Tenga cuidado de no visualizar la misma imagen durante un largo período de tiempo. La imagen puede quemarse en la pantalla, causando una imagen residual.
• Imágenes menores que 1024 x 768 píxeles se visualizan con contornos en blanco.

Iniciación de la pantalla de configuración de presentación de diapositivas

Mientras se visualice la pantalla de miniatures, pulse ROJO para iniciar la pantalla de configuración para la presentación de diapositivas, que cambia las imágenes en secuencia.

1 Seleccione "Modo de visualización" (/)
2 Seleccione "Normal" o "Completo" (/★→

- Con "Completo" seleccionado, las imágenes se visualizan en una pantalla completa.

3 Seleccione "Orden de reproducción" (/)
4 Seleccione "Orden de nombre" o "Aleatorio" (/*→
5 Seleccione "Número de reproducciones" ( /♠ ↓
6 Seleccione "Tiempo único" o "Bucle" (/★→

- Con "Bucle" seleccionado, la presentación de diapositivas se repite hasta que se pulse RETURN.

7 Seleccione "Modo de reproducción" ( /♠ ↓
8 Seleccione "Auto" o "Manual" (/★→

• Con "Auto" seleccionado, las imágenes cambian automáticamente en intervalos especificados.
• Con "Manual" seleccionado, se visualiza la imagen anterior cuando se pulsa AZUL o la imagen siguiente cuando se pulsa ROJO.

Home Gallery Ajuste de presentación dispositiva Modo de evaluación Normal Orden de reproducción Orden de nombre Número de evaluación Tiempo único Modo de reproducción Auto Intervalo/seq Seq

9 Si ha seleccionado "Auto" en el paso 8, pulse / para seleccionar "Intervalo(seg)" y. a continuación, pulse → para seleccionar la duración de visualización deseada para imágenes individuales.

- Puede seleccionar entre 3 segundos, 5 segundos, 10 segundos, 20 segundos, 30 segundos, 60 segundos y 90 segundos.

10 Para iniciar la pantalla de presentación en diapositivas, pulse RETURN para visualizar la pantalla de miniaturas y, a continuación, pulse AZUL.
- Para salir de la pantalla Home Gallery, pulse HOME MENU.

Nota

- Si intenta visualizar la pantalla de presentación de diapositivas por un largo periodo de tiempo, seleccione "COMPLETA" para el tamaño de la pantalla para evitar la retención de imagen en la pantalla.

Utilización de un equipo externo

Iniciación de la pantalla de presentación de diapositivas

Tras configurar la presentación de diapositivas, puede iniciarla para cambiar las imágenes en secuencia.

1 Para iniciar la pantalla de presentación de diapositivas, pulse AZUL mientras se visualice una pantalla de miniaturas.

• Con "Auto" seleccionado para "Modo de reproducción", las imágenes cambian automáticamente en intervalos especificados.
• Con "Manual" seleccionado para "Modo de reproducción", pulse AZUL para visualizar la imagen anterior o ROJO para visualizar la imagen siguiente.
• Mientras las imágenes cambian automáticamente, puede parar y retener el cambio automático de las imágenes durante aproximadamente cinco minutos pulsando AZUL. Para reanudar, pulse y sostenga AZUL nuevamente.

2 Para salir de la pantalla de presentación de diapositivas, pulse RETURN para volver a la pantalla de miniaturas o HOME MENU para salir de la función Home Gallery.

3 Seleccione desde pantalla normal o pantalla completa pulsando ENTER.

- Cada pulsación cambia entre pantalla normal y pantalla completa.

Nota

• Cuando se ejecuta una pausa durante una presentación de diapositivas, la pantalla cambia automáticamente a la imagen siguiente en cinco minutos.
• Si no se realiza ninguna operación durante cinco minutos, la función Home Gallery termina automáticamente, excepto en la pantalla de presentación de diapositivas.

Utilización del Control HDMI

Capítulo 13

Utilización del Control HDMI

Utilización de las funciones del Control HDMI

Puede operar dispositivos Pioneer tales como grabadora, reproductor o sistema de AV que suporten las funciones de Control HDMI utilizando el mando a distancia de la pantalla de plasma.

Las funciones de Control HDMI incluyen la reproducción del contenido utilizando el panel de control en la propia pantalla de la pantalla de plasma. Para los detalles, consulte la tabla a continuación.

Nota

• El número máximo de dispositivos que pueden conelarse y controlarse con el mando a distancia de la pantalla de plasma es: grabadora x 2, reproductor x 2, sistema de AV x 1.
• No todas las operaciones de los dispositivos pueden estar disponibles para las funciones del Control HDMI.

Funciones del Control HDMI

Función Descripción		Dispositivos utilizables
Reproducción de contenido	Al pulsar PLAY en el dispositivo conectado, se selecciona la fuente de entrada adecuada automáticamente y se reproduce el contenido en la pantalla de plasma	Grabadora/reproductor
Control en la pantalla	Se puede controlar la operación de la grabadora/reproductor en la pantalla o con el mando a distancia de la pantalla de plasma (reproducción, parada, avance rápido/retroceso, etc.)	Grabadora/reproductor
Configuración del idioma de visualización	La información en el idioma de menú de visualización se transfiere a la grabadora o reproductor conectado a la pantalla de plasma. Para los detalles, consulte el manual de instrucciones que viene con la grabadora o reproductor.	Grabadora/reproductor
Control de sistema de AV	También se puede controlar la operación de un receptor/amolificador con el mando a distancia de la pantalla de plasma (volumen, modo de surround y selección de entrada del termina HDMI)	Sistema de AV
Encendido	Se puede encender la pantalla de plasma cuando se once condo la grabadora o reproductor conectado y se envían imágenes a la pantalla de plasma.	Grabadora/reproductor
Apagado	Se puede apagar los dispositivos conectados cuando se apaga la pantalla de plasma	Grabadora/reproductor/sistema de AV

• Pulse VOL +/- o ☑ para ajustar el volumen del sistema de AV.
• Pulse , , , , ENTER, RETURN (☑) los botones de color (AZUL, ROJO, AMARILLO, VERDE) para utilizar las funciones como el navegador de disco en la grabadora o reproductor conectado.

Nota

• Cuando utilice las funciones del Control HDMI, opere el mando a distancia apuntándolo al sensor de mando a distancia (SR) ubicado en la derecha inferior del panel frontal de la pantalla de plasma.
• No es posible utilizar dos o más terminales HDMI en la parte trasera de la pantalla de plasma al mismo tiempo, excepto las funciones "Apagado" y "Configuración de idioma de visualización".

Utilización del Control HDMI

Panel de control en la pantalla

Para un sistema de AV

1 Cambia el modo de surround en orden
9 2 Cambia la fuente de entrada en el orden inverso
3 Cambia el modo de surround en orden inverso
- Cierra la parta la para volver al menú Control
HDMI
5 Visualiza el número de modelo del dispositivo conectado
Nulo
7 Cambia la fuente de entrada en orden

Pilse ◆ el mando a distancia de la pantalla de plasma para cambiar el modo de surround en orden o en el orden inverso, ◆ para cambiar la fuente de entrada HDMI en orden o en el orden inverso. Pulsar HDMI CONTROL desactiva la pantalla del panel de control para volver al menú Control HDMI.

Nota

- No podrá operar la grabadora/reproductor cuando pulse ➕ para cambiar la fuente de entrada durante la operación. Para continuar la operación, vuelva al menú Control HDMI y seleccione de nuevo la función deseada.

Para una grabadora

1 Salta los comerciales
52 Avance rápido
3 Detiene la reproducción
4 Cerra la partiala para volver al menú Control
7 HDMI
5 Visualiza el número de modelo del dispositivo conectado
6 Inicia la reproducción
7 Avance rápido

Pulse ◆ ➔ el mando a distancia de la pantalla de plasma para seleccionar el modo de retroceso rápido o avance rápido. ➔ para saltar comerciales o ➔ para detener la reproducción. Pulsar ENTER inicia la reproducción y HDMI CONTROL desactiva la pantalla del panel de control para volver al menú Control HDMI.

Para un reproductor

1 Visualiza el menú de disco DVD o menú emergente de disco Blu-ray en el reproductor
Avance rápido
3 Deliene la reproducción
7 4 Cierra la partiala para volver al menú Control HDMI
5 Visualiza el número de modelo del dispositivo conectado
6 Inicia la reproducción
7 Avance rápido

Pulse ◆ ➕ el mando a distancia de la pantalla de plasma para seleccionar el modo de retroceso rápido o avance rápido. ♦ para visualizar el menú de disco DVD o menú emergente de disco Blu-ray en el reproductor o ♦ para detener la reproducción. Pulsar ENTER inicia la reproducción y HDMI CONTROL desactiva la pantalla del panel de control para volver al menú Control HDMI.

Conexiones de Control HDMI

Al hacer cambios en las conexiones entre la pantalla de plasma y los dispositivos que suportan las funciones de Control HDMI, o cambios en los ajustes de "Conf.Control HDMI", realice el siguiente procedimiento:

1 Encienda la pantalla de plasma y todos los dispositivos conectados.
2 Compruebe que la configuración en "Config. entrada" para "Conf.Control HDMI" esté ajustada de acuerdo con los dispositivos conectados. Compruebe también las configuraciones relacionadas con Control HDMI en los dispositivos conectados.
3 Cambie a los terminales de entrada HDMI a los cuales los dispositivos están conectados para comprobar si se reciben las señales de audio y vídeo correctamente.
4 Intente apagar la pantalla de plasma y, a continuación, enciéndala nuevamente.

Conexión de un amplificador de AV/reproductor BD

Vista trasera Cable digital ópt-co (disponible comercialmente) Cable de AV (disponible comercialmente) Amplificador de AV Cable compatible con HDMI (Cable HDMI con la marca HDMI) Reproductor BD

13 Utilización del Control HDMI

Conexión de un reproductor BD

Vista trasera Cable compatible con HDMI (Cable HDMI con la marca HDMI) Reproductor BD

Vista trasera Cable de AV (disponible comercialmente) Cable digital óptico (disponible comercialmente) Cable compatible con HDMI (Cable HDMI con la marca HDMI) Amplificador de AV Reproductor BD

Nota

• El número máximo de dispositivos que pueden conectarse y controlarse con el mando a distancia de la pantalla de plasma es: grabadora x 2, reproductor x 2, sistema de AV x 1.
• Cuando conecle un sistema de AV, asegúrese de colocar y conectarlo entre la pantalla de plasma y la grabadora o reproducir.
• No conecte un sistema de AV que suporte las funciones de Control HDMI entre la pantalla de plasma y una grabadora/reproductor; de lo contrario, puede que las funciones de Control HDMI no funcionen correctamente.

• Cuando conecte un sistema de AV que no soporte las funciones de Control HDMI y un reproductor/grabadora que soporte las funciones de Control HDMI a la pantalla de plasma, conecte el sistema de AV al terminal DIGITAL OUT y al terminal AUDIO OUT en la pantalla de plasma utilizando un cable digital óptico y un cable de AV (disponible comercialmente), y la grabadora/reproductor al terminal HDMI utilizando un cable compatible con HDMI (vea la ilustración a continuación). Observe que las señales que se introducen de los terminales HDMI no se emiten desde el terminal DIGITAL OUT.

• Después de hacer las conexiones, haga la configuración en "Config. entrada" para "Conf.Control HDMI". Asegúrese de hacer la configuración para cada terminal de entrada HDMI al cual haya un dispositivo conectado.

• Las configuraciones de los dispositivos conectados también se requieren para utilizar las funciones de Control HDMI. Para los detalles, consulte el manual de instrucciones que viene con los dispositivos conectados.
• Para más información sobre los dispositivos que soportan las funciones de Control HDMI, visite el sitio de Pioneer en la Web (vea el verso).

Configuración del Control HDMI

Selección del terminal de entrada

Seleccione el terminal HDMI al cual se ha conectado un dispositivo externo para utilizar las funciones de Control HDMI.

1 Pulse HOME MENU.

2 Seleccione "Opción" (♠/♦ y, a continuación, ENTER).
3 Seleccione "Conf.Control HDMI" (▲ y a continuación, ENTER).

Conf.Control HDMI Config. entrada ENTRADA4 Control apagado Encendido Listo encendido Encendido Retener/Conf.Audio Apagado Prueba encender Prueba apagado

4 Seleccione "Config. entrada" (/▼,▼ continuación, ENTER).
5 Seleccione "ENTRADA 4", "ENTRADA 5", "ENTRADA 6" O "ENTRADA 7" (▲ a continuación, ENTER).

Solamente el dispositivo que soporta el Control HDMI y está conectado a través del terminal INPUT seleccionado queda disponible para las funciones de Control HDMI.

6 Pulse HOME MENU para salir del menú.

Utilización del Control HDMI

Nota

- Si se ha seleccionado "Apagado" en el paso 5, el mensaje "Operaciones actuales no pueden realizarse. Compruebe config. de "Conf.Control HDMI.", aparece cuando se pulsa HDMI CONTROL en el mando a distancia.

- Si opera un dispositivo que soporta HDMI con un terminal HDMI que no sea el terminal seleccionado en "Config. entrada", puede que ocurra un fallo de funcionamiento. Cuando conecte a cualquier terminal HDMI que no sea el terminal seleccionado en "Config. entrada", asegúrese de hacer las configuraciones del dispositivo externo de modo que el Control HDMI no funcione.

Selección del control de apagado

Puede seleccionar si se apaga o no el dispositivo conectado cuando se apaga la pantalla de plasma. (la selección predeterminada é "Encendido")

1 Pulse HOME MENU.

2 Seleccione "Opción" (↑/↓ y, a continuación, ENTER).

3 Seleccione "Conf.Control HDMI" (▲y▲a continuación, ENTER).

4 Seleccione "Control apagado" (↑ y a continuación, ENTER).

5 Seleccione "Encendido" (/ ♠, a continuación, ENTER).

6 Pulse HOME MENU para salir del menú.

Nota

- La función "Control apagado" es válida para los dispositivos conectados a cualesquiera de los terminales HDMI en la parte trasera de la pantalla de plasma.

Selección de Listo encendido

Puede seleccionar si se enciende o no la pantalla de plasma cuando se enciente la grabadora o reproductor Pioneer conectado y se emiten imágenes a la pantalla de plasma, (la selección predeterminada é "Encendico")

1 Repita los pasos de 1 a 3 en Selección del control de apagado.
2 Seleccione "Listo encendido" (▲ y↓a continuación, ENTER).
3 Seleccione "Encendido" (/, a continuación, ENTER).
4 Pulse HOME MENU para salir del menú.

Selección de la retención del estado del sonido

Puede seleccionar si se retiene o no la función para el sistema de AV Pioneer conectado aun cuando el sistema entra en el modo de espera durante las operaciones de Control HDMI. (la selección predeterminada é "Apagado")

1 Repita los pasos de 1 a 3 en Selección del control de apagado.
2 Seleccione "RetenerConf.Audio" (▲y▲a continuación, ENTER).
3 Seleccione "Encendido" (/ ♣ a continuación, ENTER).
4 Pulse HOME MENU para salir del menú.

Prueba de encendido/apagado

Puede comprobar si la función de control de encendido/apagado está efectiva entre la pantalla de plasma y el dispositivo conectado.

1 Repita los pasos de 1 a 3 en Selección del control de apagado.

2 Seleccione "Prueba encender" o "Prueba apagado" (/ ↑ y, a continuación, ENTER).

Un lista de dispositivos aparece cuando múltiples dispositivos HDMI están conectados a los terminales HDMI.

3 Seleccione el dispositivo deseado (/ ♦, ♦ continuación, ENTER).
4 Pulse HOME MENU para salir del menú.

Nota

• Los dispositivos que pueden verificarse para la prueba de encendido/apagado son los dispositivos conectados a los terminales HDMI como se ha ajustado en "Config. entrada".
• Si la prueba de encendido/apagado falla, compruebe la conexión y configuración.

Utilización de los menús del Control HDMI

Puede disfrutar de varias funciones con una grabadora, reproductor o sistema de AV Pioneer conectado que soporte las funciones de Control HDMI, seleccionando y utilizando los menús de Control HDMI correspondientes.

1 Pulse HOME MENU.
2 Seleccione "Control HDMI" (/ ♦, ♦ continuación, ENTER).

Se visualiza el menú Control HDMI.

Control HDMI Navigator disco Panel cont.(SIS-AV) Panel cont. repr. Cambiar a sunido AV

Menú Control HDMI

Ítem Descripción

Navegador disco	Visualiza una lista de títulos de la grabador o reproductor conectado
Panel cont. (SIS-AV)	Visualiza el panel de control para el sistema de AV conectado en la cantalla de plasma
Panel cont. repr.	Visualiza el panel de control para la grabadora o reproductor conectado en la cantalla de plasma
Cambiar a sonido AV (Cambiar a sonido PDP)	Cambia entre la cantalla de plasma y el sistema de AV conectado al cual se envite al sonido

Nota

• Para utilizar las funciones de Control HDMI, se requiere una grabadora, reproductor o sistema de AV Pioneer que soporte las funciones de Control HDMI.
• No todas las operaciones pueden controlarse para los dispositivos conectados.
• No se puede seleccionar el menú Control HDMI cuando "Apagado" está seleccionado en "Config. entrada" para el menú "Conf.Control HDMI".
• El menú Panel cont. (SIS-AV) sólo está disponible cuando se emite el sonido desde el sistema de AV.
• Se puede seleccionar el menú Panel cont. repr. cuando la grabadora o reproduclor conectado está listo para operarse.
• También puede visualizar el menú Control HDMI pulsando HDMI CONTROL en el mando a distancia de la pantalla de plasma.

Funciones útiles del mando a distancia

Capítulo 14

Funciones útiles del mando a distancia

Preajuste de los códigos de fabricantes para controlar otros dispositivos

Preajuste de los códigos de fabricante

1 Deslice el Interruptor de modo para el dispositivo al cual desea preajustar la señal de mando a distancia.
2 Pulse EDIT y 1 al mismo tiempo.

- EI LED parpadea.

3 Pulse 0 a 9 para introducir el código del fabricante. Consulte la página 79.
- El modo de preajuste se finalice una vez que el LED no se enciende más.

Búsqueda de librería

En el caso que el código de dispositivo para un equipo particular es desconocido, puede mover el mando a distancia a través de los códigos disponibles para el modo de dispositivo y funciones de muestreo desde cada código para encontrar el código que funciona correctamente con el dispositivo deseado.

1 Deslice el Interruptor de modo para el dispositivo al cual desea preajustar la señal de mando a distancia.
2 Pulse EDIT y 3 al mismo tiempo.

- El indicador LED parpadea y el mando a distancia entra en el modo de programación de búsqueda de librería.

3 Pulse SOURCE POWER, PLAY, 1 ó CH+ para probar el código seleccionado.
4 Cuando no se puede encontrar el código, pulse /↑↓ para avanzar al código siguiente o volver al código anterior y repita el paso 3.
5 Pulse ENTER cuando encuentre un código que funcione correctamente con el dispositivo.

- Todos los botones disponibles para el modo seleccionado están programados. El mando a distancia vuelve a la operación normal después encender el indicador LED por un segundo para confirmación.

Reposición de fabricación

Puede reponer todos los códigos aprendidos y preajustados a las selecciones predeterminadas, independientemente del modo.

1 Pulse EDIT y POWER en cualquier posición del Interruptor de modo al mismo tiempo.

- El indicador LED parpadea y el mando a distancia entra en el modo de reposición de fabricación.

2 Pulse D.

- Se finaliza la reposición de fabricación. El indicador LED parpadea durante un segundo y el mando a distancia vuelve a su operación normal.

Nota

• Para salir del modo de edición antes que se finalice. pulse EDIT de nuevo.
• Si se cambia la selección del Interruptor de modo en el modo de edición, el modo de edición se cancela.
• Si no se realiza ninguna operación durante más de un minulo, el modo de edición se cancela.
• Cuando introduce un código no listado, el LED parpadea rápidamente.
• El modo inicial es "PIONEER".
• Puede que no sea capaz de controlar algunos equipos en las tablas, parcial o completamente, con el mando a distancia.

Funciones útiles del mando a distancia

Programación de los códigos

CABLE

Marca Códigos Marca Códigos Marca Códigos Marca Códigos
A-Mark 0006, 0144 Togate 0275 NSC 0012, 0053 Signature 0011
ABC 0237 0008, 0008, 0014, 0011, 0017		GE 0144, 0021 Gak 0017 Sony 1006, 1506, 1606
		General Instrument 0476, 0810, 0276, 0003, 0012, 0014, 0011		Optimus 0021 Sprucer 0144, 002'
Accuphase	0003, 00'4, 0011, 0017			Pace	1877, 0877, 0297, 0008 Starcom 0003, 0014
Acorn	0237	Giorater	0003	Panasonic	0000, 0008, 0144, 0197, 0021 Stargate 0014
Action	0237	Global	1321
Active	0237	GMI	0883	Panther	0637 Supercable 0276
Americast	0899	GoldStar	0144	Paragon	0000, 0005, 0525 Supermax 0883
Amino	1802, 1822	Hamlin	0009, 0278	Penney	0000, 0637 Thomson 1256
Archer	0237, 0250 Hitachi 0003	0008, 0009, 0011, 006der	0014		1305, 0317 Tecom 0012
BCC 0276				1877, 0677, 0144, 0633, 0023, 0260, 1021 Torx 0003
Bell & Howell	0014	Houston	3011			Toshiba 0000
Bell South	0899	i3 Micro	1602	Prism	0012 Tristar 0883
British Telecom	0003	Insight	0416, 0810	Pulsar	0000 United Cable 0215, 0003, 0014, 0011
Century	0008	Jebsee	0014	Quasar	0000 US Electron os 0275, 0003, 0005, 0017
Citation 0017 Jerrold	0476, 08'	0, 0276.	0003, 0012, 0014, 0011	RadioSnack	0683 V2 0683
Clearmaster	0283			RCA	1256, 0021 Videaway 0000
ClearMax	0283	Memorex	0000	Rega	0276, 0279, 0275 Viewmaster 0883
Cleariron	1327	Misubishi	3003	Rembrandt	0011 ViewmaxPro 1544
Cool Box	0283 Motorola	1576, 0476, 0810	0276, 1167, 1254, 0014, 106	Runco	0000 Vision 0883
Coolmax	0683			Samsung	0003, 0144, 0023 Vortex View 0883
Digeo	1187			Scientific Atlanta	1877, 0817, 0477, 0237, 0003, 0000, 0008, 0012, 0017, 0021 Zenith 0000, 0525, 0599, 0017
Digi	0637 Multtech	0683
Director	0476 Myrio	1602, 1822
Du mont	0637 Nova Vision	0008 Sein	1602
Emerson	0014	Novaplex	0005, 0017	Signal	0011

SATÉLITE

Marca	Códigos	Marca	Códigos	Marca	Códigos	Marca	Códigos
A-Mark 0210 GE 0392, 0566 MegaSat		1551 Realistic 0052
AlphaStar	0772	General Instrument	0669	Memorex	0724.0269	Samsung	1371, 1142, 1276,
Amina	1515	GOI	0775, 1775	Mitsubishi	0749		1138, 1109, 1442, 1609
Bell ExpressVu	0775	Goodmans	1245	Motorola	0869, 0556	Sanyo	1213
Channel Master	0712	Hisense	1535	NFC	0178.1270	SKY	0856.0099
Chaparral	0053, 0209, 0215	I Hitachi	0749, 0619, 1250	Netsat	0099	Sony	0639, 1639, 1540
Crossdigital	1109	Homecable	0235	Next Level	0869	Star Choice	0969
DirecTV 1377, 0392, 0566,		Houston 0775, 0280 Optimus 0724 Star Trak		0772, 0869, 0180
		I ITS	0775, 0280, 1775	Panasonic	0247, 0701, 0152	STS	0210
		Hughes Network Systems	1142, 0749, 1749, 1442, 1443, 1444, 1538	Pansal	0547, 1557, 1807	Thomson	0392, 0566
				Paysat	0724 Tivo	1142, 1442, 1443,
		Humax 1790 Philips	1142, 0749, 1749,					1444, 1598
		Ilo	1535		0775, 0794, 0819,	Ioshiba	0749, 1749, 0790,
		Innova	0099		1075, 0122, 0099, 1442		0919, 0082, 1255
		IQ	0210
Dish Network System	1505, 1005, 0775, 1170, 1775	IQ Prism	0210	Pioneer	1142, 0329, 1442	UltimateTV	1392, 1640
		Jarell	0152	Primestar	0869	Uniden	0724, 0722, 0052,
Dishpro	1505, 1005, 0775, 1775	Jerroic	0869	Proscan	0392, 0566		0074, 0238
EchoStar	1505, 1005, 0775, 0159, 0260, 0280, 1170, 1775	JVC	0775, 1170, 1775	Proton	1535	US Digital	1535
		King Viper	0210 RadioShack	0566, 0775, 0869,		USDTV	1535
		Legend	0269			Voom	0869
Expressau	0775, 1775 LG	1926, 1414 RCA 0392, 0566, 1142,				Zenith	0856, 1856, 1810
Fortec Star	1350 Magnevox	0724, 0122
Funa	1377 McIntosh	0669

Funciones útiles del mando a distancia

Videograbadora

Marca Códigos Marca Códigos Marca Códigos
A Vark 0057, 0240, 0000,0278, 0346		CyberPower 1972 Headquarter 0046 Memercx 035, 0162, 0037,
		Jaewoc 0037, 0045, 0778,		Hewett Packam 1972		0048, 0039, 0047,0240, 0000, 0104,0209, 0072, 0278,0082, 0054, 0046,0307, 0479, 1037,1162, 1262
ABS 1972 H-Q 0055, 0047, 0000		0000, 0046, 0581, 1137
Admira 0060, 0046, 0039,0047, 0104, 0209,0020, 0029, 0005, 0479		Daytron 0037, 0278, 0026 Hitachi 0036, 0337, 0045,
		Dell 1972		0000, 0042, 0041,0066, 0082, 0089,0106, 0168, 0938, 0292
Adventura 0037, 0270, 0000 Denver: 0041
Adyson 0072		DirecTV 0739		Howard Computers 1972	Metz 0037
Alko 0278 Dual 0000 HP 1972 MGA 0060, 0240, 0043, 0381
Aliwa 0037, 0000, 0124,0001, 1137		Dumont 0040 Hughes Network		Systems 0042, 0739	MGN Techno agy 0240
		Durabrano 0039, 0038			Microsoft 1972
Akai 0041, 0051, 0106,0175, 0349		Dynatech 0240, 0000		Humax 0139	Midland 0240
		Electrohome 0060, 0037, 0240,		Hush 1972 Mind	1972
Alba 0209, 0072, 0275		0000, 0043, 0229, 0061		Hytek 0047, 0000, 0072	Minolta 0042, 0105
Allenware 1272		Electroconic 0037		BUYPOWER 1972	Mitsubishi 0060, 0048, 0047,0000, 0042, 0067,0043, 0041, 0061,0075, 0173, 0214,0242, 0440
Allegro 0039, 1137		Emerald 0184, 0121		ITT Nokia 0240, 0041
America Action 0278		Emerex 0032		Janel 0240
American High 0035, 0081		Emerson 0037, 0154, 0240,0067, 0041, 0058, 0000, 0121, 0043,0299, 0009, 0275,0292, 0208, 0061,0212, 0378, 0479,0581, 0593, 1593		Jensen 0067, 0041
Amstad 0000, JVC
Anam National 0226				0058, 0061, 0206,0207, 0235, 1162, 1107	Motorola 0035, 0048
Asna 0240					Movie Walker 0072
Asna 0035, 0240				KEC 0037, 0278	MIC 0240, 0000, 0072
Audio-Technica 0056				Kenwood 0067, 0041, 0038, 0046	MTX 0000
Audiovox 0037, 0278, 0038, 0054		ESA 1137		KLH 0072	Multitock 0039, 0000, 0072
Avis 0000, 0072		EverFocus 1346		Kodax 0035, 0037	NAD 0240, 0104, 0058
Beaumark 0240 Fisher		0039, 0047, 0000,		KTY 0000 NEC 0104, 0067, 0041
Bell & Howell 0035, 0048, 0039,0000, 0104, 0046, 0479		0104, 0046, 0054		LG 0037, 0270, 0038,1037, 1137	0058, 0040, 0050,0082, 0457
		Fuji 0035, 0033
Brcksonic 0184, 0121, 0299,0002, 0209, 0479, 1815		Fujitsu 0000 Linksys 1972		New Tech 0072
		Funai 0031, 0000, 0012,0276, 0593, 1593		Lloyd's 0240, 0000, 0072	Niko 0237, 0278
Calix 0037				0036, 0040, 0208	Nikodo 0037, 0278
Candle 0037, 0038		Garrard 0000		Locke 0081	Nikon 0034
Canon 0035, 0034		Gateway 1195, 1196, 1972		Logik 0240, 0000, 0072, 0011	Nishi 0240
Caphart 0002, 0020, 0062 GE		0060, 0035, 0048,0240, 0000, 0149,0066, 0077, 0202,0150, 0761		Lumaron 0218 Niveus Media	1972
Camera 0240				Luxor 0046, 0136	Noblex 0240
Carver 0035, 0051				LXI 0037, 0000, 0042	Northgate 1972
CCF 0079, 0278				0067, 0054	Olympus 0035, 0162, 0134, 0226
Cineral 0278		Gemini 0060		V. Electronic 0240	Onkyo 0222
CireVision 1137		Genexia 0037, 0000, 0218		Magnasnic 0037, 0240, 0000,0772, 0278, 0220,022, 0595	Colimus 1362, 0035, 0162,0037, 0048, 0047,0240, 0000, 0104,0062, 0058, 0432,0526, 1048, 0054,1182, 1262
Citizen 0035, 0037, 0240,0000, 0209, 0278, 0479		Go Videc 0240, 0432, 0526,0614, 0663, 1137, 1150
Class e 0037 GoldStar 0035, 0037, 0039,		0039,		Magnavox 0035, 0037, 0048,0299, 0081, 0240,0000, 0149, 0211,0554, 0226, 0563.	Otonica 0357
Colorlyne 0060, 0035, 0045, 0278
Colt 0000, 0012
Craig 0037, 0047, 0240,0012, 0271		Goodmans 0037, 0081, 0000,0012, 0218, 0220, 0062			Orion 0184, 0240, 0000,0104, 0121, 0209,0002, 0278, 0208, 0479
Criterion 0000, 0072		Gradiente 0009, 0038		Vagnin 0240
Crosley 0035, 0087, 0000, 0149		Granaca 0061, 0042, 0011		Marantz 0055, 0081, 0038, 0062
Crown 0079, 0278		Grundig 0081, 0034, 0226		Marta 0337	Panama 0335
Curtis Mathes 0050, 0035, 0162,0240, 0000, 0041,0218, 0432, 0760		Jarley Davidson 0055 Matsui 0137, 0209
		Harman/Kardon 0061, 0038, 0015 Matsushila.		0035, 0162, 0281, 1162
		Harvarc 0072 Media Center PC 1972
Cybermax 0240 Hanwood		02/2 VE 035

Funciones útiles del mando a distancia

Videograbadora

Marca Códigos Marca Códigos Marca Códigos Marca Códigos
Panasonic 1062, 0035, 0162,0000, 0020, 0077,0225, 0226, 0227,0248, 0378, 0614,0615, 1162, 1282	Realsc o 0035, 0162, 0037,0048, 0047, 0240,0000, 0104, 0121,0278, 0046, 0062,0065, 1162	Sonographic 0046 Trix 0037
		Sony 0035, 0047, 0032,0033, 0000, 0067,0034, 0046, 0022,00*1, 0226, 0215,0035, 1039, 1510,1702, 1703, 1896, 1972	Ultra 0045, 0278, 0020
			Unilech 0240
			Vector 0045
			Vector Research 0184, 0038, 0040
Perney 0035, 0162, 0037,0047, 0081, 0240,0000, 0042, 0067,0035, 0070, 0054, 0077	ReplayTv 0614, 0616 Vexura 00*2Ricavision 1912	Soundmaster 0000	Victor 0057, 0041, 0008
			Video Concepts 0045, 0040, 0061,0010, 0279
	Ricon 0034	SANS	Videomagic 0037
	Rio 1137 Stack 9 1912
Pentax 0049, 0065, 0105	Runco 0039	STS	0072, 0105	Videosonic 0240, 0000, 0072
Prilco 0035, 0081, 0000,0029, 0479	Salora 0015	SV2000	0000, 0072	1972
	Samsung 0060, 0240, 0045,0000, 0038, 0017,0139, 0739	SVA	0000 Viewsonic	Villa n 0000
Philips 0035, 0162, 0048,0061, 0049, 0000,0209, 0034, 0062,0615, 0618, 0139,1061, 1181, 1286	Samtron 0240 Symphonic 0740, 0000, 0009	Syvania 0035, 0081, 0000,0043, 0593, 1593	Voodoo 1972
	Sanky 0048, 0039		Wars	0060, 0035, 0037
	Sansui 0240, 0000, 0067,0209, 0041, 0072,0002, 0062, 0271, 0479	Systemax 1972		0045, 0047, 0081,0033, 0240, 0045,0000, 0042, 0043,0041, 0072, 0055,0149, 0076, 0055,0062, 0065, 0011,0212, 0479, 0760
Hilot 0037		agar Systems 1972
Pioneer 0162, 0061, 0042,0067, 0058, 0168, 1397	Sanyc 0047, 0240, 0000,0104, 0046, 0159,0372, 0479	Tandy 0000, 0104
		Talung 0048, 0061, 0000,0067, 0041, 0008
Polk Audio 008'
Portland 0278, 0020		Isec 0000, 0067, 0041
Presid an 1593	Scientific Atlanta 0008	Technics 0035, 0162, 0037,0000, 0246	Whartecale 0593
Prothronic 0240 Scott 0184, 0045, 0121,0060, 0202, 0760, 0761		Teknika 0035, 0037, 0000	White Westinghouse 0000, 0209, 00720218, 0479
Protec 0000, 0072	Soars 0060, 0035, 0162,0037, 0048, 0039,0047, 0033, 0045,0000, 0042, 0104,0067, 0043, 0209,0041, 0072, 0046,0034, 0054, 0067,0058, 0011, 0065, 0105	Telecodier 0240 Word	0209, 0002, 0478
Protech 0072		Telefunken 0041, 0208	XR-1000	0035, 0240, 0000,0072, 0208
Pulsar 0039, 0240, 0276
Pulser 0240		Tavlon 0479	Yamaha	0041, 0038
Quarler 0046		Thomas 0000, 0002	Zenith	0037, 0039, 0033,0000, 0209, 0041,0218, 0011, 0054,0479, 1137, 1139
Quartz 0035, 0347, 0046		Thomson 0060, 0041, 0202
Quasar 0035, 0152, 0002,0077, 0226, 1182		Tisonic 0278
		Tivo 0618, 0636, 0139,1337, 1996
RadioShac x 0035, 0162, 0037,0045, 0047, 0240,0000, 0104, 0045,0062, 1037, 1182	Sonsory Science 1153		ZI Group	1972
	Snaro 0045, 0047, 0032,0000, 0057, 0065, 0848	TMK 0240, 0000, 0265
		TNIX 0037
	Shintom 0059, 0240, 0000,0072, 0258	Locom 0240
Radix 0037		Fashion 0240, 0045, 0000,0043, 0209, 0047,0054, 0057, 0062,02*3, 0212, 0366,1005, 1972, 1996
Randex 0037 Shogun 0240
RCA 0060, 0035, 0048,0240, 0045, 0000,0442, 0149, 0880,0761, 0760, 0232,0165, 0166, 0135,0077, 0065, 0058, 0054	Siemens 0037, 0104
	Signature 0050, 0035, 0037
		Toson c 0278
	Singer 0037, 0240, 0072	Totevision 0037, 0240
	Sonic Bue 0614, 0616, 1137	Iouch 1972

Funciones útiles del mando a distancia

PVR

Marca Códigos Marca Códigos Marca Códigos Marca Códigos
ABS 1972 HP 1972 Niveus Media 1972 Slack 9		3/2
Alienware 1972 Hughes Network		0/39 Northgate 1972 System 9/2
CyberPower 1972 Panasonic 0614, 0616 Tagar Systems 9/2
Del	1972	Humax	0739	Philips	0618.0739	Tivo	0618, 0635, 0739, 1337
DirecTV	0739	Hush	1972	Pioneer	1337	Toshiba	1008, 1972, 1996
Everfocus	1346	IBUYPOWER	1972	RCA	0880	Touch	1972
Gateway	1195, 1196, 1972	Linksys	1972	ReplayTV	0614.0616	Vicwsonic	1972
Go Video	0614 Media Center PC	1972 Samsung 0739 Voodoo 1972
Hewlett Packaro	1972	Microsoft	1972	Sonic Blue	0614.0616	ZT Group	1972
Howard Commourors	1972	Mino	1972	Sony	0636.1972

DVD

Marca Códigos Marca Códigos Marca Códigos
3D LAB	0533, 0539	CAVS	1057	Enterprise	0591	Kawasaki	0790
Accurian	1072, 1416, 1737	Celestia	1020	Entivo	0503, 0539	Kenwood	0490, 0534, 0692, 0737
Acoustic Solutions	0130	Centrex	0612, 1004	Enzer	0110	K.H	0711, 0790, 1020, 1149
Adcom	1094	Centrics	1577	ESA	1443	Kosa	0533
Afreey	0898	Cinea	0857	Firstline	0631	Konka	0711, 0721
Aima	0641	Cinevision	0876, 0833, 0869	Fisher	0670	Koss	0651, 0769, 0898, 1061, 1423
Akai	0295, 0705, 0770, 1089	Citizen	1005, 0893, 1277	Tunali	0675, 1394
Alba	0672, 0777	Clairtona	0671	Gateway	1073, 1077, 1158, 1194	Kroison	1421
Alico	0790 Coby	0775, 0652, 1077, 0573, 0744, 0717, 1086, 1107, 1165, 1171, 1361		GE	0677, 0815, 0717	Krell 1498
Allogric	0669 Go Video				130, 1443, 1304, 158, 1148, 1144, 1099, 1015, 1044, 0669, 0855, 0783, 0741, 0715	Lafayette	1369
Amphion Media Works	0812, 1245					Lardel	0826
		Craig	0831			Lasonic	0627, 0798, 1173, 1747
AMW	0872, 1245	Creative	0503, 0539			Locson	1533
Apex Digital	0533, 0672, 0717, 0755, 0764, 0796, 0794, 1004, 1020, 1058, 1081, 1100	Curis Malhes 1081 Lennox	1127
		Cyberi Home 08'6, 0674, 1017, 1019, 1023, 1024, 1117, 1129, 1502, 1537		Go Vision	1071, 1072 LiteOn	LG	0551, 0741, 0601, 0869
				GoldStar	0741, 0801, 0669		1058, 1158, 1416, 1440, 1656
Arcam	0732	Cytron	0705	Goodmans	0790	Loewe	0511, 0741
Arngo	1023 Deewoo	0754, 0705, 0770, 0833, 0869, 1169, 1172, 1234, 1242, 0539, 0705	0872	GPX	0699, 0769 Logix	0783
Aspire Digital	0694, 1158, 1407			Gradiente	0490, 0657	Magnason c	0651, 0675
Asar	1429, 1794, 1678, 1679			Greenhill	0717	Magnavox	0503, 0539, 0646, 0675, 1306
Audiologic	0736 Grundig		1441, 1443
Audiovox	0717, 0790, 1041, 1071, 1072	Dansa	0770	Harman/Kardon	0682, 0702	Valara	0782, 1152
		Jaytok	0872	Hitachi	0673, 0664	Marantz	0503, 0539, 0675
Awa	0730	Decca	0770	Helener	0672	McIncosh	1533, 1273, 1373
Axlon	1071, 1072	Denon	0490, 0639	Humax	1588	Medion	0651
B & K	0655, 0662	Donner	0778	Lo	1345	Momorox	0690, 0695, 0831, 1270
BBK	1224	Desay	1407, 1455	In ital	0717	Microsoft	0522, 1708
Del Canto Design	1571	Diamond V's on	1318	Innovative Technology	1542	Minato	0752
Blaspunkt	0717	Digitrex	0672	INOI	1747	Mintek	0839, 0717
Blue Parade	0571	Digitx	1212	Integra	0571, 0627	Mitsubishi	1521, 0521
Blue Sky	0695, 0699	Disney	0675, 1270	R"	0783	MaxSonic	1130, 1611
Brandt	0651	DIV Do	0705	Jalon	1078	Morn Isu	1082
Brcksonic 0695, 1419 Dual 0675, 1068, 1085		JBL	0702 Mustex 0730
Bush	0690	Durabrand	1127	JMD	0695	Myiyad	0894
California Audio Labs	0490	DVD2000	0521	JSI	1423	NAD	0591, 0692, 0741
Cambridge Audio	1471	Electronome	1005	JVC	0558, 0625, 0867, 164, 1275, 1350, 1602	Na ko	0770
Cambridge Soundworks	0690 Elta	0690 Nakamichi	1222
Cary Audio Design	1477	Emerson	0501, 0615	JWir	1049, 1051, 1469, 1675	NEC	0785, 0869

Funciones útiles del mando a distancia

DVD

Marca Códigos Marca Códigos Marca Códigos
Nesa 0711 Presician 0675, 1072 Schweiger 075		Tevior 0651
NeuNeo 0539 Primare 0566, 1467, 1618 Serson		Science 1188 Theta Digital 0671
Nex: Base	0296	Princeton	0674	Sharp	0630.0615, 0752, 1256	Thomson	0522, 0511
Noxloch	1402	Proceed	0672	Sharper mage	1117	Ivo	1568
Nintaus	1051	Proscan	0622	Sherwood	0633.0713, 1043, 1077	Toshiba	0503, 0573, 0539
Ncrsen	1003.0812, 1107	Prosonic	0699 Shinsonic	0533.0839			0695.1154, 1538,
	1265.1457	Provision 0778 Sigma Designs	0674				1808.1769
Orkyo	0503.0627, 0792	Owatar	0651	Slim Art	0784	Ixodex	0799, 0800, 0503.0804
Opoo	0575, 1224, 1525	Radionette	0741	SM Ectoronic	0690.0750	Unimax	0770
Optimus	0571	RadioShac	0571	Sonic Blue	0573.0715, 0783,	United	0750
OpticoMedia Electronics	0895 RCA	0522, 0571.0117,			0869, 1099	Universum	0591
Oritron	0651		0790, 0822	Sony	0639.1533, 0864,	Urban Concepts	0503, 0539
Palsonic	0679.0852	Realistic	0671		1017, 1038, 1063,	US Logic	0839
Panasonic	0503, 0430, 0571,	REAL mag c	0674		1070, 1431, 1452,	V	1264, 1226
	0637, 0703, 1013,	Rooc 0752			1433, 1644,	0790
	1011, 1762	Revoy	0699	Sungale	1074, 1342, 1532	Viata	1509
Plico	0690	R o	0669	SVA	0717.0860, 1105	Vizio	1064, 1226
Philips	0503, 0539, 0546	RJTech	0118, 1360 Sylvania 06	5 Vocopro 1027, 1360
	0875, 1267, 1354, 1846	Rotel	0623, 1178	Symphoric	0675, 1334	Wesder	0599
Prondtrend	0699	Rowa	0825, 1004	TAG McLaren	0694	Xoox	0522, 1108
PianoDisc 102/ Saba 0851 Tatung		0770 Xwave	1001
Pioneer	0525, 0571, 0142,	Sampo	0696, 0752, 1501 Icac	0571, 0717, 0692,		Yamaha 0490, 0539, 0545,
	0631, 0632, 1475,	Samsung	0490, 0573, 0744,			0790, 0809	0497, 0817
	1475, 1571		0199, 0520, 1044, 1075	Technics	0490, 0703 Yamakawa	0672
Polarcid 1020, 106', 1066		Sansui	0695	Technika	0770	Zenith	0503.0591, 0741, 0889
		Sanyc 0670, 0675, 0695,		Technosonic	0730 Zeus	0784
Polk Audio	0389		0873, 1334	Techwood	0692	Zeese	1263
Portland	0770	Schneider	0783	Terap n	1031

DVD-R

Marca Códigos Marca Códigos Marca Códigos Marca Códigos
Accuran	1416	Funa	0675, 1334	LiteOn	1158, 1415, 1440	Samsung	0490
Apex Digita	1056	Gateway	1073, 1158, 1194	Magnavoc	0648, 0675, 1508	Sensory Science	1158
Aspire Digital	1168	Sc Video	0741, 1158, 1304, 1730	Panasonic	0490, 1010, 1011	Sharp	0615
Astar	1489	i o	1345	Philips	0676	Sony	1053, 1069, 1070
Broksonic	1419	JVC	1154, 1275	Pioneer	0631, 1475, 1476		1431, 1439, 1433
Cooy	1386	Kroiser	1421	Polarolo	1080	Sylvania	0676
Cyber lome	1129, 1502	LG	0741	RCA	0522	Zenith	0741

BD (HD-DVD)

Marca Códigos Marca Códigos Marca Códigos
Pioneer	2052.0142	Samsung	0'99	Toshiba	1769

LD

Marca Códigos	Marca Códigos	Marca Códigos	Marca Códigos	Códigos
Awa	0203	Marantz	0064.0194	Polk Audio	0194	Technics	0204
Carver	0064.0194,0323	Mitsubishi	0059.0241	Quasar	0204	Theta Digital	0194
Denon	0059.0172,0241	NAD	0059	Realistic	0203	Toshiba	0059
Disco Vision	0023	NEC	0286	Renaissance	0323	Victor	0245
Funai	0203	Optimus	0059	Samsung	0323	Wards	0039
Harman/Karcon	0184	Panasonic	0204	Sega	0023	Yamaha	0217
Hilachi	0023.0395	Philios	0064.0194	Sharp	0001
Magnavox	0064.0194,0217,0241	Pioneer	0059.0025,0241.1224	Sony	0193,0201,0270

14

Funciones útiles del mando a distancia

Utilización del mando a distancia para controlar otros dispositivos

TV INPUT 1 2 3 ANT HOM 4 5 6 7 VOCAN HUICTION DISPLAY PC SIZE SALUNION COM MENU MENU SALUEN TV GUIDE INFO DVD OF MENU DAY + ENTER PAGE + DAY - TIME CONTROL RETURN FONORTE CH 1 2 3 4 5 6 7 8 9 0 CH INTU CH RETURN VOL CH RETURN - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1 2 3 4 5 6 7 8 9 0 CH INTU CH RETURN VOL CH RETURN RECOVER VOL BPO SPOT FLOWLED SHAP SWITCH EAFE MTS CDS VERS IT+ - / - / - / - Interruptor de modo (los botones funcionan en cualquier posición)

Botones de control de receptor

Cuando se conecta un receptor Pioneer a la pantalla, se puede operar el receptor utilizando los botones 1 a 3.

1. RECEIVER ⏻ (STANDBY/ON)

Enciende y apaga el receptor Pioneer.

2. RECEIVER INPUT

Selecciona la fuente de entrada conectada al receptor Pioneer.

3. RECEIVER VOL +/-

Ajusta el nivel del volumen del receptor Pioneer. Pulse VOL + para aumentar el volumen y VOL - para disminuirlo.

Funciones útiles del mando a distancia

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Botones de control CBL/SAT

Cuando se ajusta el interruptor de modo a CBL/SAT, se puede operar el convertidor de cable o sintonizador satélite conectado a la pantalla utilizando los botones que se muestra a continuación (3. 4, 5. 8 y 9 para los convertidores de cable y 1 a 7 para sintonizadores satélite):

1. SAT MENU

Visualiza la pantalla de menú de la transmisión por satélite.

2. ENTER,↑↓←→

ENTER: Activa la función seleccionada.

+/↓/←/→: Selecciona ítems en la pantalla SAT GUIDE o pantalla SAT MENU.

3.0 a 9

Pulse un botón (o botones) que corresponde(n) al canal que desea ver.

4. CH +/-

Selecciona un canal más alto o más bajo.

5. SOURCE ⏻

Enciende y apaga el equipo.

6. SAT GUIDE

Visualiza la pantalla de guía de la transmisión por satélite.

7. RETURN

Cuando se visualice el menú CBL/SAT, restaura la pantalla anterior inmedialamente.

8. CH ENTER\*

Fije el canal seleccionado con los botones de selección directa de canal.

9. CH RETURN\*

Cambia entre el canal actual y el canal que estaba vendo antes.

* Algunos fabricantes de convertidores de cables no preajustan CH ENTER y CH RETURN.

Nota

- No se pueden seleccionar CABLE y SAT al mismo tiempo.

14 Funciones útiles del mando a distancia

TV INPUT 1 2 3 ANT HDMI 4 5 6 7 SCREEN M/BROWN DISPLAY PC SIZE SALUM/MINI SALUM/IN GENE MINI TV GUIDE INFO MENU DVO UP MINI DAY + PASE + DATA - CAN CONTINU PAGE - RETURN FONORTE CH 1 2 3 4 5 6 7 8 9 0 VOL ON RETURN ON OUTPUT ON OUTPUTS 1 2 3 4 SOURCE +STOP PROC 5 6 7 8 INTU FOR CROM SPLIT PENSORS EVAIC SPLIT MTR I/O VCR TEN - C/W Interruptor de modo (con "VCR" seleccionado)

Botones de control de videograbadora

Cuando se ajusta el interruptor de modo a VCR, se pueden operar las videograbadoras conectadas a la pantalla con el mando a distancia.

• Pulse el botón selector de entrada INPUT 1 a INPUT 7 que corresponda al número del terminal de entrada al cual la videograbadora está conectada y, a continuación, se puede operar la videograbadora utilizando 1 a 8.
• También se pueden operar las videograbadoras fabricadas por otros fabricantes utilizando el mando a distancia si las señales de mando a distancia de los dispositivos han sido preajustadas. Consulte la página 78.

1. CH +/-

Selecciona el canal en la videograbadora.

2. ▶ (Reproducir)

Selecciona la reproducción.

3. (Retroceso)

Retrocede la cinta y permite la búsqueda de imagen.

4. SOURCE ⏻

Enciende y apaga la videograbadora.

5. II (Pausa/Imagen fija)

Establece una pausa en la reproducción y visualiza imágenes fijas.

Avanza rápidamente la cinta y permite la búsqueda de imagen.

7. ● (Grabar)

Inicia la grabación.

8. ■ (Detener)

Detiene el transporte de la cinta.

Funciones útiles del mando a distancia

INPUT 1 2 3 ANT HDMI 4 5 6 7 SCREEN IN MULTIN INFO LAT SIZE SAT/IND MENU MENU INFO SAT/IND MENU MENU PAGE 4 DAYS+ ENTER PAGE- RETURN FAVODITE CH 1 2 3 4 -5 6 7 8 9 0 CH CH RETURN VOL - RETRO 1 2 3 4 SOURCE 10 INT. STOP REC. O B RIVID SPLIT PRINT ORDER OUT MTG /R - /R INTERRUPTOR de modo (con "DVD/DVR" seleccionado)

Botones de control DVD/DVR

Cuando se ajusta el interruptor de modo a DVD/DVR, se pueden operar los reproductores DVD, grabadoras DVD o reproductores BD conectados a la pantalla con el mando a distancia.

• Cuando se pulsa un botón selector de entrada que tenga el mismo número del terminal de entrada conectado al reproductor DVD, grabadora DVD o reproductor BD, se puede operar el reproductor/grabadora utilizando 1 a 12.
• También se pueden operar reproductores DVD, grabadoras DVD, reproductores BD o reproductores HD-DVD fabricados por otros fabricantes utilizando el mando a distancia si las señales de mando a distancia de los dispositivos han sido preajustadas. Consulte la página 78.

1. CH +/- (grabadora DVD solamente)

Cambia el canal del sintonizador incorporado en la grabadora DVD.

2. ▶ (Reproducir)

Selecciona la reproducción.

3. (Explorar)/(Buscar Canal)

Continúe pulsando para volver más. Pulse una vez rápidamente para ir al inicio del capítulo que está siendo reproducido actualmente. Cada vez que lo pulsa, vuelve al inicio del capítulo anterior.

4. SOURCE ⏻

Enciende y apaga el equipo.

5. II (Pausa/Imagen fija)

Establece una pausa en la reproducción y visualiza imágenes fijas.

6. DVD MENU

Visualiza el menú DVD.

7. DVD TOP MENU

Visualiza el menú DVD inicial.

8. ENTER,↑↓←→/

ENTER: Activa la función seleccionada. ↑/↓/↔/→: Selecciona ítems en la pantalla DVD MENU.

9. RETURN

Cuando se visualice el menú DVD, restaura la pantalla anterior inmediatamente.

10. A (AZUL), B (ROJO), C (VERDE), D (AMARILLO) (BD solamente)

Controla la aplicación BD-J.

11.▶▶ (Explorar)/▶▶▶ (Buscar Canal)

Continúe pulsando para un avance rápido. Pulse una vez rápidamente para ir al inicio del capítulo siguiente. Cada vez que lo pulsa, desplaza al inicio del capítulo subsiguiente.

12. ● (Grabar) (grabadora DVD solamente)

Inicia la grabación.

13. ■ (Detener)

Deliene la reproducción. Con algunos reproductores DVD o grabadoras DVD, pulse el botón dos veces para abrir la bandeja de disco.

12, 13 STOP REC (grabadora DVD solamente)

Mantenga pulsado ● y, a continuación, pulse ■ para detener la grabación. Esta operación sólo tiene efecto en grabadoras DVD Pioneer.

Nota

• No se puede seleccionar un reproductor DVD, grabadora DVD y reproductor BD al mismo tiempo.
• Para algunos reproductores LD, los botones en el mando a distancia funcionan como se indica arriba. Para los reproductores LD soportados, vea las marcas y códigos LD en la página 83.

15 Apéndice

Capítulo 15

Apéndice

Solución de problemas

Problema Solución posible
GENERALIDADES

• No se enciende el sistema. • ¿Está desconectado el cable de la alimentación? (Consulte la página 25.)• ¿H a s í ó estvado? (Consulte la página 27.)• Compruebe si pulsó TV ó a en el mano a distancia. (Consulte la página 27.)Si el indicador en el sistema está encinido en rojo, pulse TV ó en el mando a distancia o STANDBY/ON en la pantalla de plasma.
• La alimentación se desconecta repertinamente.	• ¿Está e temporizador de apagado configurado? (Consulte la página 59.)• Compruebe el a uste de control de la alimentación. (Consulte la página 58.)• La temperatura interna del sistema na sumerlasio. Retire cualquier objec que blocue la ventilación o la limpieza. ¡Consulte la página 16.)
• No se puede operar el sistema.	Existen influencía externas como, por ejemplo tallo de voltaje, la elecridad estática, etc., que pueden causar un funcionamiento incorrecto.En este caso, utilice el sistema después de haber apagado primero la pantalla de plasma, o desenchufando el cable de alimentación y enchufándolo de nuevo después de pasar uno ó dos minutos.
• El mando a distancia no funciona. • Verifique si el botón	TV ó está desactivado. Active el botón cuando los indicadores POWER ON y STANDBY esén apagados.• ¿Está el interrupor ce modo ajustado correctamente? Ajuste o correcamente a TV. (Consulte la página 15.)• ¿Están las pilas insefadas con la coloridades (+,-) bien al neacas? (Consulte la página 26.)• ¿Están agoladas las pilas? (Cambie as por pilas nuevas.) (Consulte la página 26.)• Cocre el mando a distancia apuntándolo hacia el sensor de mando a distancia de la partial a de plasma. (Consulte a página 26.)• ¿Lo está utilizando bajo una luz intensa e fluorescento?• Illumina una luz fluorescente el sensor del mando a distancia?• Verifique se hay obstáculos entre el mando a distancia y el sensor de mando a distancia.
• El indicador POWER ON o el indicador STANDBY está parpadeando ráoidamente.	• Puede que los circuitos internos de protección tengan sido activados.Prímero apague la alimentación desenchufando o cable de alimentación de la tema de corrente y, a continuación, encicencia la alimentación nuevamente después de un minuto o más. Si no se solucliona el problema con esto, pángase en contacto con la Compañía de Servicio Independiente Pioneer Autorizada más cercana, c con la División de Soporte a Cliente (vea el versc).
IMAGEN/SONIDO
• No se visualiza ninguna imagen ni se genera. ningún audio.	• Compruebe si la fuene de entrada para vídeo o PC ha sido seleccionada accidentalmente mientras desee visualizar un canal de TV.(Consulte la página 28.)• Compruebe si ha activado la función de contro paterno. (Consulte la página 33.)Intracuzca una contraseña para cancelar temporalmente la función de control paterno. (Consulte a página 42.)• Verifique la conexión de cable con la antena. (Consulte la página 24.)• Verifique la conexión de cable con el otro equipo. (Consulte las páginas 64 a.69.)
• No hay imagen.	• ¿Está correcta la conex ón a otros componentes? (Consulte las páginas 64 a.69.)• ¿Se está introducendo una señal ca PC incompatióle? (Consulte a página 68.)• ¿Está correcto el ajuste de la imagen? (Consulte la página 55.)
• La pantalla aparece oscura.	• Verifique si hay costáculos en la fronte del sensor de luz ambiental. (Consulte la páginas 13 y 63.)
• Sale sonido, pero no hay imágenes.	• Compruebe si ha seleccionado "Desactivar imagen" para "Ahorro de energía", Con esta opción seleccionada, a parcial a se desactiva; sólo se general al audio. Para restaurar la visualización de la pantalla, pulse cualquier botón que no sea VOL +/- y MUTING.(Consulte la página 58.)
• Se visualizan las imágenes pero no se genera ningún audio.	• Compruebe si ha seleccionado el volumen mínimo. (Consulte la página 29.)• Compruebe si ha silenciado e sonico. (Consulte la página 29.)• Cuando utice un vídeo o PC como la fuente de entrada compruebe si el terminal de audio también está conectado. ¡Consulte las páginas 64 a.6 y 68.)
• El sonido se reverte entre la derecha e izquierda.• Sólo se genera el sonido por un allavoz.	• Compruebe si las conexiones de los cables de altavoz no están invertidas entre los canales derecho a izquierco, o si el cable de allavoz de un de los altavoces no está desconectado (para PD>5080-D solamente). (Consulte la página 19.)• ¿Se ha ajustado el balance correctamente? (Consulte la página 57.)
• La imagen cueda cortada. • ¿Está correcta la posición de la imagen? (Consulte a página 60.)• ¿Se ha seleccionado el tamaño de pantalla correcto? (Consulte la página 62.)
• El color no está normal, color claro u oscuro, el color no está bien alineado.	• Ajuste el zoro de la imagen. (Consulte la página 55.)• ¿Está demasiado brillante la habitación? La imagen puede aparecer oscura en una habitación que está demasiado brillante.
• Imagen remarante.	• Después de visualizar una imagen fija o una imagen muy brillante durante un cierto período de tiempo, si la pantalla camola a una escena más oscura, puede que la imagen precedente aparezca como una imagen remanente.• Se puede corregir esta reproducción una imagen en movimiento más brillante durante varios m ruros. Sin embargo, visualizar una imagen fija durante largos períodos de tiempo excesivamente puede causar el dictorario permanente de la panta la.• Visualice la pantalla "Patrón de vídeo" para ayudar a recucir la imagen remanente. (Consulte a página 63.)

Apéndice

Problema Solución posible

El brillo y tono de color en ambos lados difererde los que aparecen en el centro en el modo4:3.	Si se visualizar imágenes en el modo 4:3 o imágenes tipo buzón durante largos períodos de tiempo, o por períodos más cortodurante varios días, una imagen remanente puede permanecer en la panta la debido al efecto de quemado. Esto es unacaracterística de las pantal as de plasma.Le recomendamos que disfrute de a visualación de imágenes en un modo de cantilla completa tanto como posible. (Consulte la página 61.)Le recomendamos que seleccione "Auto" para "Brillo sin no." en la configuración Múscara lateral. Esto ajusta el brillo de las máscaraslatera es grises de acuerdo con el brillo de la imagen principal. (Consulte a página 62.)
Control HDMI
Las funciones de Control HDMI no funcionan.	Verifique si las conexiones están hechas correctamente entre la panta la de plasma y el dispositivo que soporte las funciones de Control HDMI.(Consulte la página 75.)Verifique si ha hecho las configuraciones correctamente para "Configuración del Control HDMI". (Consulte la página 76.)Verifique si las configuraciones para las funciones de Control I HDMI están efectivas en los dispositivos conectados. Para los esta lies, consulteel manual de instrucciones que acompaña cada dispositivo.
No se visualiza ninguna imagen ni se generan ungún audio.	Verifique si las conexiones están hechas correctamente entre la panta la de plasma y el dispositivo que soporte las funciones de Control HDMI.(Consulte la página 75.)Verifique si ha hecho las configuraciones correctamente para "Configuración del Control HDMI". (Consulte la página 76.)
No hay imagen.	Verifique si las conexiones están hechas correctamente entre la panta la de plasma y el dispositivo que soporte las funciones de Control HDMI.(Consulte la página 75.)Verifique si ha hecho las configuraciones correctamente para "Configuración del Control I HDMI". (Consulte la página 76.)
No hay sonico	Verifique si las conexiones están hechas correctamente entre la panta la de plasma y el dispositivo que soporte las funciones de Control HDMI.(Consulte la página 75.)Verifique si ha hecho las configuraciones correctamente para "Configuración del Control HDMI". (Consulte la página 76.)Verifique si tiene un sistema de AV controlador por I HDMI conectado a un terminal I HDMI y una graedora o reproductor conectado a ortoterminal HDMI en la pantalla do plasma. En este tipo de conexión la salida de audio desde la graedora/reproductor no pesa a través delterminal SPDIT de la pantalla de plasma, no envando el sonido el sistema de AV. Cuando util es un sistema de AV y una graedora oreproductor, asoguroso de conectar la graedora o reproductor al terminal de entrada del sistema de AV.
El mensaje de error "E discos tivo no puedeperanse. Comoruebe la conexión" aparece.	Verifique si las conexiones están hechas correctamente entre la panta la de plasma y el dispositivo que soporte las funciones de Control HDMI.(Consulte la página 75.)Verifique si ha hecho las configuraciones correctamente para "Configuración del Control I HDMI". (Consulte la página 76.)
OTROS
No se puede obtener la guía de IV	Si no se puede obtener los datos de la guía de TV con ANTA seleccionado para la conexión de cable, seleccione ANTB para madosobre el aire. Además, intente hacer ce nuevo la configuración de la guía de TV siguiendo el siguiente procedimiento (consulte lapágina 34):- Seleccione "Antena" para "Selecco one servicio(s)" en la Pantalla 3.- Seleccione "ANT B IN" en la Pantalla 4.
Un dispositivo externo conectado al puerto USBno funciona.	Compruebe s se puede conectar el dispositivo a la pantalla. (Consulte la página 70.)Vuelva a insertar el cable USB. (Consulte la página 70.)Para la conexión, utilice un cable USB más porto que 5 m. (Consulte la página 70.)Compruebe que el cable USB esté conectado correctamente. (Consulte la página 70.)Primero opaque la alimentación y a continuación, ordenía a nuevamente para verificar si el dispositivo externo funciona correctamente.Compruebe que el dispositivo externo funcione correctamente después de reiniciar el dispositivo USB.Compruebe que la cámara d g ta esté en el modo de visualización.Consulte el manual de instrucciones de la cámara digital.
Los datos de foto a maconados en una cámaradigital no pueden leerse a través de la interfaz USB.	Compruebe s se puede conectar el dispositivo a la pantalla. (Consulte la página 70.)Compruebe que la cámara d g ta esté encerd da.
Sonidos/nuidos del panel	Son dos generados por el panel como, por ejemplo Ruido col motor de ventilador, zumbido del circuito eléctrico y zumbido del panelde vidrio son normales en una pantalla con matriz basada en fósforo.
La pantalla visualiza un brillo irregular en loslados.	Se minimiza el contenico que relena completamente la pantalla hasta la irregularidad. Puede que a gunas señales requieran elcambio de la configuración cel modo AV. (Consulte la página 61.)

Si se visualizan los siguientes códigos de error en la pantalla, verifique los ítems correspondientes en la tabla.

Código Mensaje Comprobación

SD04 y SD11	Apagando. Temperatura interna demasiado elevada.Compruebe la temperatura alredecor de PDP.	Comoruebe si la temperatura ambiente de la pantalla de plasma está alta.
SD05 (PDP-5080HD)
	Circuito protección interna apaga aparato¿Hay un cortocircuito en el cable de altavor?(PDP-4280HD)	Comoruebe las conexiones de los cables de altavor entre la pantalla de plasma y los altavoces.
	Circuito protección interna apaga aparato.	Póngase en contacto con la Compañía de Servicio Independente Pioneer Autor zada más cercana, o con la División de Soporte al Cliente. (Vea el verso.)

Apéndice

Especificaciones

Ítem			Pantalla de plasma de 50" modelo: PDP-5080HD	Pantalla de plasma de 42" modelo: PDP-4280HD
Número de pixelas 1365 x 768 pixeles 10% x 768 pixeles
Amplificador de audio			17 W + 17 W (1 kHz, 10 %, 6 Ω)	17 W + 17 W (1 kHz, 10 %, 6 Ω)
Altavoces Woofer: tipo cónico de 4.8 cm x 13 cm			Tweetor: Tipo semicúpula de 2.5 cm	Woofer: tipo cónico de 4.8 cm x 13 cmTweetor: Tipo semicúpula de 2.5 cm
Sistema surround SRS FOCUS/SRS/SRS TruBass SRS			FOCUS/SRS/SRS TruBass
Requisitos de energía 120 V CA, 60 Hz, 3/1 W (23 W Modo de espera)			120 V CA, 60 Hz, 315 W (23 W Modo de espera)
Poso Unidad principal: 34.8 kg (76.7 libras)			Soporte: 2,2 kg (4.9 libras) (incluyendo los pernos)Sistema de altavoces: 3,3 kg (7.28 libras)(incluyendo cables, accesorios de montaje y tornillos)Total: 40.3 kg (88.8 libras)	Unidad principal: 29.9 kg (65.9 libras)Soporte: 1.6 kg (3.6 libras) (incluyendo lospernos)Total: 31.6 kg (69.7 libras)
Sistema de recepción (Digital):			Sistema de TV digital ATSC
			Tipo de circuito	Demoduración 8VSB/64QAM/256QAM/QPSK
			Sintonizador VHF/UHF	Canales VHF 2 a 13, canales UHF 14 a 69
			CATV	Canales 2 a 135
			Formato de audio	Dolby Digital
Sistema de recepción (Analogica)			Sistema NTSC patrón de TV Americano
			Tipo de circuito	Detecución de señal de video, detecución sincrona completa P.L., sistema de sintetizador digital P.L
			Sintonizador VHF/UHF	Canales VHF 2 a 13, canales UHF 14 a 69
			CATV	ANT/CABLE A IN Canales 1 a 135 ANT 3 IN Canales 1 a 125
			Múltipex de audio	Sistema BTSC
Terminales Parte trasera	Ant/CABLE A IN		75 Ω UNBAL, tipo F para entrada DTV/VHF/UHF/CATV
	ANT B IN		75 Ω UNBAL, tipo F para entrada VHF/UHF/CATV
	INPUT 1		Entrada S-VIDEO, entrada VIDEO, entrada AUDIO
	INPUT 2		Entrada COMPONENT VIDEO, entrada VIDEO, entrada AUDIO
	INPUT 4		Entrada HDMI*, entrada AUDIO
	PC INPUT		Entrada RGB analógica, entrada AUDIO
	INPUT 5		Entrada HDMI*, entrada AUDIO
	INPUT 6		Entrada HDMI*
	INPUT 7		Entrada HDMI*
	AUDIO OUT		Salida AUDIO (Fija)
	DIGITAL OUT		Óptica
	CONTROL OUT		1
	SPEAKERS		6 Ω a 16 Ω	—
	SUB WCOFER		Variable
	CableCARD		POD (Point of Deployment)
	Lado	INPUT 3	Entrada COMPONENT VIDEO, entrada VIDEO, entrada AUDIO
		PHONES	16 Ω a 32 Ω recomendable
		USB	Entrada USB**
Idiomas de visualización en la pantalla			Inglés/Francés/Español

* Esto cumple con HDMI1.3 y HDCP1.1.

HDMI (High Definition Multimedia Interface) es una interfaz digital que manipula tanto video como audio utilizando un único cable. HDCP (High-bandwidth Digital Content Protection) es una tecnología utilizada para proteger los contenidos digitales protegidos por derechos de autor que utilizan la interfaz Digital Visual Interface (DVI).

** Esto cumple con USB1.1 y 2.0.

- El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Apéndice

Dimensiones

PDP-5080HD

• En los Estados Unidos, TV Guide y otras marcas relacionadas son marcas registradas de Gemstar-TV Guide International, Inc. y/o una de sus compañías afiliadas. En Canadá, TV Guide es una marca registrada de Transcontinental, Inc. y se utiliza bajo licencia por Gemstar-TV Guide International, Inc.
  • es SRS(●) marca registrada de SRS Labs, Inc.
• WOW tecnología esta incorporada bajo licencia de SRS Labs, Inc.
• Fabricado bajo licencia de Dolby Laboratories. "Dolby" y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.
• HDMI, al logotipo HDMI, y High-Definition Multimedia Interface son marcas comerciales o marcas registradas de HDMI Licensing LLC.
• Este producto incluye fuentes FontAvenue® bajo licencia de NEC Corporation. FontAvenue es una marca registrada de NEC Corporation.
• DDC es una marca registrada de Video Electronics Standards Association.
• CableCARD es una marca registrada de Cable Television Laboratories, Inc.
• Este software está basado en parte en el trabajo del grupo JPEG independiente.
• Los nombres de las compañías o instituciones son los nombres comerciales o marcas registradas de las respectivas compañías o instituciones.

Licencia

- El sistema TV Guide On Screen es fabricado bajo licencia de Gemstar-TV Guide International, Inc. y/o una de sus compañías afiliadas.

Patente

- El sistema TV Guide On Screen está protegido por una o más de la siguientes pantens de Estados Unidos 4,908,713; 6,498,895; 6,850,693; 6,396,546; 5,940,073; 6,239,794 de Gemstar-TV Guide International, Inc. y/o una de sus compañías afiliadas.

Aviso de exención de responsabilidad

- Gemstar-TV Guide International Inc. y/o sus compañías afiliadas no se harán responsables de ninguna forma por la precisión o disponibilidad de la información de la programación u otros datos en el sistema TV Guide On Screen, y no pueden garantizar la disponibilidad del servicio en su área. En ninguna circunstancia Gemstar-TV Guide International, Inc. y/o sus compañías afiliadas se harán responsables por daños en conexión con la precisión o disponibilidad de la información de la programación u otros datos en el sistema TV Guide On Screen.

Aviso importante acerca de actualización de software de Pioneer

Atención propietarios de PDP Pioneer:

Gracias por su compra de un televisor plasma Pioneer compatible con el sistema Digital Cable Ready (DCR).

Usted ha adquirido el producto más avanzado de este tipo disponible actualmente.

Sin embargo, como la tecnología avanza, los sistemas DCR pueden continuar desarrollándose. Para mantener la compatibilidad con los sistemas DCR y beneficiarse de todas funciones de su televisor plasma, puede que se requiera la actualización del software.

Como parte de nuestro compromiso con nuestros clientes, Pioneer enviará el software de actualización e instrucciones que resulten necesarios para mantener su televisor plasma compatible con el sistema DCR actualizado con esta tecnología.

Registre por favor su Televisor de Plasma compatible con DCR en

Este registro nos permitirá mantenerle actualizado acerca de los cambios que pueden ocurrir.

Muchas gracias.

Nota:

La función DCR sólo funcionará en los Estados Unidos.

La función DCR no funcionará en Canadá.

Publicado por Pioneer Corporation.

Todos los derechos reservados.
