U304.7 IEM - Sistema de audio inalámbrico LD Systems - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de monitoreo in-ear inalámbrico
Marca	LD Systems
Modelo	U304.7 IEM
Banda de frecuencia	470 - 490 MHz
Número de canales RF	12
Alcance	Hasta 100 m
Respuesta en frecuencia	50 Hz - 16 kHz
Distorsión (THD+N @ 1 kHz)	< 0,5 %
Relación señal/ruido	90 dB (ponderado A)
Tipo de transmisión	FM, mono/estéreo
Potencia de salida HF	10 mW
Alimentación del transmisor	Adaptador de corriente 12-18 V CC (incluido)
Alimentación del receptor	2 pilas AA 1,5 V (alcalinas)
Autonomía del receptor	Aproximadamente 10 horas
Dimensiones del transmisor (L x A x P)	212 x 43 x 123 mm
Peso del transmisor	0,66 kg (con antena)
Dimensiones del receptor (L x A x P)	64 x 103 x 24 mm
Peso del receptor	0,085 kg
Conectores de entrada del transmisor	2 x Combo XLR/TRS 6,3 mm (balanceado/no balanceado)
Salida de auriculares del receptor	Jack estéreo 3,5 mm
Funciones principales	Selección de canal, modo mono/estéreo, ajuste de nivel I/D, indicador de nivel y RF, clip para cinturón
Mantenimiento y limpieza	Paño seco; no usar líquidos
Seguridad	No abrir el aparato; usar solo el adaptador suministrado; respetar las distancias de seguridad
Piezas de repuesto y reparabilidad	Contactar al fabricante o un centro autorizado; fusible de reemplazo del mismo tipo
Información general	Uso profesional; licencia requerida según país; kit de montaje en rack 19" incluido

Preguntas frecuentes - U304.7 IEM LD Systems

¿Cómo emparejar el transmisor y el receptor?

Ajuste el mismo número de canal (1 a 12) en el transmisor y el receptor usando los botones + y -. Asegúrese de que el transmisor esté encendido y el receptor esté con alimentación. El LED RF del receptor debe encenderse para confirmar el enlace.

¿Qué hacer si no tengo señal de audio?

Verifique que el transmisor esté encendido y conectado a una fuente de audio. Controle que el canal RF sea el mismo en ambos dispositivos. Reduzca la distancia entre el transmisor y el receptor y asegúrese de que haya visibilidad directa. Verifique que la antena del receptor esté desplegada y no cubierta.

¿Qué significa el parpadeo rojo de la pantalla del receptor?

El parpadeo rojo indica un nivel bajo de pilas (<0.96 V). Reemplace las pilas por dos pilas AA nuevas (alcalinas) para un rendimiento óptimo.

¿Cómo cambiar del modo estéreo al modo mono?

En el transmisor, use el interruptor ESTÉREO/MONO (marca 6). En modo MONO, las señales izquierda y derecha se suman y se transmiten en mono. El receptor mostrará el LED ST apagado en modo mono.

¿Qué auriculares puedo usar con el receptor?

Use auriculares o cascos con conector jack estéreo de 3,5 mm y una impedancia de al menos 16 Ω. El receptor proporciona hasta 73 mW a 33 Ω o 100 mW a 16 Ω.

¿Cuál es la autonomía del receptor?

La autonomía es de aproximadamente 10 horas con dos pilas AA alcalinas nuevas. Para conservar las pilas, apague el receptor cuando no lo use.

¿Puedo usar varios sistemas U304.7 IEM simultáneamente?

Sí, hasta 6 sistemas pueden funcionar al mismo tiempo. Asegúrese de usar canales diferentes para evitar interferencias.

¿Cómo limpiar el dispositivo?

Desconecte el transmisor y retire las pilas del receptor. Limpie con un paño seco y suave. No use nunca disolventes ni líquidos.

¿Qué hacer en caso de distorsión o interferencias?

Reduzca el nivel de entrada en el transmisor para evitar el recorte (LED PEAK encendido). Aléjese de las fuentes de interferencia (dispositivos digitales, otros inalámbricos). Verifique que las pilas del receptor estén suficientemente cargadas.

¿Dónde encontrar el número de serie y la declaración de conformidad?

El número de serie se encuentra en la etiqueta en la parte posterior del transmisor. La declaración de conformidad CE completa está disponible en www.adamhall.com/compliance/.

MANUAL DE USUARIO U304.7 IEM LD Systems

MEDIDAS DE SEGURIDAD 28

INTRODUCCIÓN

CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS

DE VISUALIZACIÓN 30

BÚSQUEDA DE ERRORES 32

DATOS TÉCNICOS 33

DECLARACIONES DEL FABRICANTE 35

POLSKI

ŚRODKI OSTROŻNOŚCI 36

WPROWADZENIE

GNIAZDA, ELEMENTY OBSŁUGI I WSKAŻNIKI 38

ZNAJDOWANIE BŁEDU

DANE TECHNICZNE

OŚWIADCZENIA PRODUCENTA

ITALIANO

MISURE PRECAUZIONALI

INTRODUZIONE

CONNESSIONI, ELEMENTI DI COMANDO E VISUALIZZAZIONE

RICERCA ERRORI 49

DATI TECNICI

DICHIARAZIONI DEL PRODUTTORE

29

37

[Non-Text]

41

41

44

45

46

47

[Non-Text]

50

52

ENGLISH

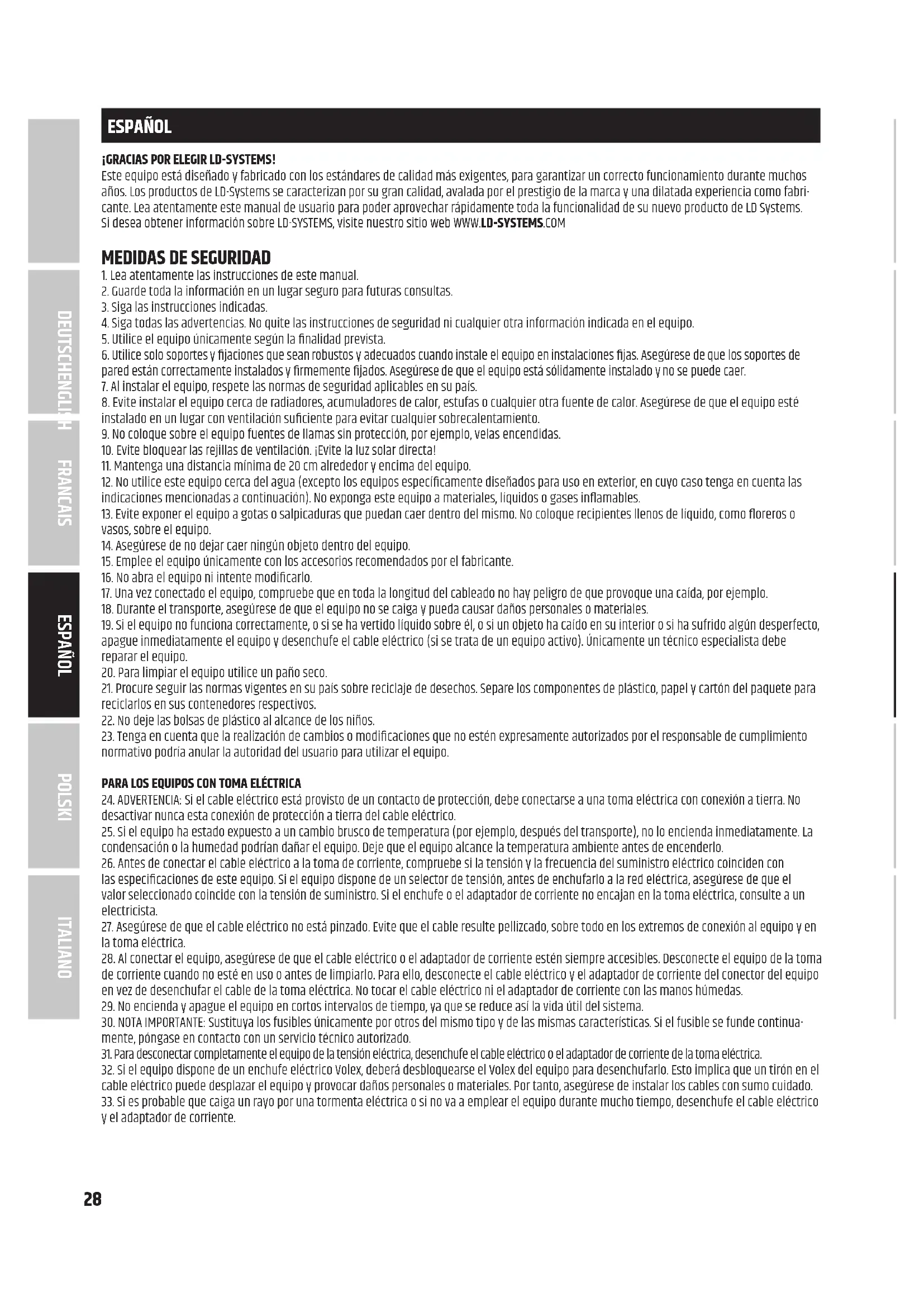

¡GRACIAS POR ELEGIR LD-SYSTEMS!

Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años. Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabricante. Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de LD Systems. Si desea obtener información sobre LD-SYSTEMS, visite nuestro sitio web WWW.LD-SYSTEMS.COM

MEDIDAS DE SEGURIDAD

1. Lea atentamente las instrucciones de este manual.
2. Guarde toda la información en un lugar seguro para futuras consultas.
3. Siga las instrucciones indicadas.
4. Siga todas las advertencias. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo.
5. Utilice el equipo únicamente según la finalidad prevista.
6. Utilice solo soportes y fijaciones que sean robustos y adecuados cuando instale el equipo en instalaciones fijas. Asegúrese de que los soportes de pared están correctamente instalados y firmemente fijados. Asegúrese de que el equipo está sólidamente instalado y no se puede caer.
7. Al instalar el equipo, respete las normas de seguridad aplicables en su país.
8. Evite instalar el equipo cerca de radiadores, acumuladores de calor, estufas o cualquier otra fuente de calor. Asegúrese de que el equipo esté instalado en un lugar con ventilación suficiente para evitar cualquier sobrecalentamiento.
9. No coloque sobre el equipo fuentes de llamas sin protección, por ejemplo, velas encendidas.
10. Evite bloquear las rejillas de ventilación. ¡Evite la luz solar directa!
11. Mantenga una distancia mínima de 20 cm alrededor y encima del equipo.
12. No utilice este equipo cerca del agua (excepto los equipos específicamente diseñados para uso en exterior, en cuyo caso tenga en cuenta las indicaciones mencionadas a continuación). No exponga este equipo a materiales, líquidos o gases inflamables.
13. Evite exponer el equipo a gotas o salpicaduras que puedan caer dentro del mismo. No coloque recipientes llenos de líquido, como floreros o vasos, sobre el equipo.
14. Asegúrese de no dejar caer ningún objeto dentro del equipo.
15. Emplee el equipo únicamente con los accesorios recomendados por el fabricante.
16. No abra el equipo ni intente modificarlo.
17. Una vez conectado el equipo, compruebe que en toda la longitud del cableado no hay peligro de que provoque una caída, por ejemplo.
18. Durante el transporte, asegúrese de que el equipo no se caiga y pueda causar daños personales o materiales.
19. Si el equipo no funciona correctamente, o si se ha vertido líquido sobre él, o si un objeto ha caído en su interior o si ha sufrido algún desperfecto, apague inmediatamente el equipo y desenchufe el cable eléctrico (si se trata de un equipo activo). Únicamente un técnico especialista debe reparar el equipo.
20. Para limpiar el equipo utilice un paño seco.
21. Procure seguir las normas vigentes en su país sobre reciclaje de desechos. Separe los componentes de plástico, papel y cartón del paquete para reciclarlos en sus contenedores respectivos.
22. No deje las bolsas de plástico al alcance de los niños.
23. Tenga en cuenta que la realización de cambios o modificaciones que no estén expresamente autorizados por el responsable de cumplimiento normativo podría anular la autoridad del usuario para utilizar el equipo.

PARA LOS EQUIPOS CON TOMA ELÉCTRICA

1. ADVERTENCIA: Si el cable eléctrico está provisto de un contacto de protección, debe conectarse a una toma eléctrica con conexión a tierra. No desactivar nunca esta conexión de protección a tierra del cable eléctrico.
2. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. Deje que el equipo alcance la temperatura ambiente antes de encenderlo.
3. Antes de conectar el cable eléctrico a la toma de corriente, compruebe si la tensión y la frecuencia del suministro eléctrico coinciden con las especificaciones de este equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado coincide con la tensión de suministro. Si el enchufe o el adaptador de corriente no encajan en la toma eléctrica, consulte a un electricista.
4. Asegúrese de que el cable eléctrico no está pinzado. Evite que el cable resulte pellizcado, sobre todo en los extremos de conexión al equipo y en la toma eléctrica.
5. Al conectar el equipo, asegúrese de que el cable eléctrico o el adaptador de corriente estén siempre accesibles. Desconecte el equipo de la toma de corriente cuando no esté en uso o antes de limpiarlo. Para ello, desconecte el cable eléctrico y el adaptador de corriente del conector del equipo en vez de desenchufar el cable de la toma eléctrica. No tocar el cable eléctrico ni el adaptador de corriente con las manos húmedas.
6. No encienda y apague el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del sistema.
7. NOTA IMPORTANTE: Sustituya los fusibles únicamente por otros del mismo tipo y de las mismas características. Si el fusible se funde continua-mente, póngase en contacto con un servicio técnico autorizado.
8. Para desconectar completamente el equipo de la tensión eléctrica, desenchufe el cable eléctrico o el adaptador de corriente de la toma eléctrica.
9. Si el equipo dispone de un enchufe eléctrico Volex, deberá desbloquearse el Volex del equipo para desenchufarlo. Esto implica que un tirón en el cable eléctrico puede desplazar el equipo y provocar daños personales o materiales. Por tanto, asegúrese de instalar los cables con sumo cuidado.
10. Si es probable que caiga un rayo por una tormenta eléctrica o si no va a emplear el equipo durante mucho tiempo, desenchufe el cable eléctrico y el adaptador de corriente.

ATENCIÓN:

Para evitar el riesgo de descarga eléctrica, no retire la tapa. El equipo no contiene elementos que el usuario pueda reparar o sustituir. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cualificado.

El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensiones peligrosas sin aislamiento dentro del equipo que pueden causar una descarga eléctrica.

El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de uso y mantenimiento.

¡Advertencia! Este equipo está diseñado para ser utilizado a una altura que no supere los 2000 metros sobre el nivel del mar.

¡Advertencia! Este equipo no está diseñado para funcionar en climas tropicales.

¡ADVERTENCIA: ALTO VOLUMEN!

Este equipo se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector profesional. Como fabricante, Adam Hall tiene la obligación de informar formalmente a los usuarios de la existencia de posibles riesgos para la salud. Daños auditivos por exposición prolongada a un nivel SPL alto: este equipo puede generar fácilmente un nivel de presión sonora (SPL) lo suficientemente elevado como para causar daños auditivos permanentes a los artistas, el personal de producción y el público. Deben tomarse precauciones para evitar la exposición prolongada a un SPL de más de 90 dB.

INTRODUCCIÓN

Hemos desarrollado los sistemas de monitores intraauriculares inalámbricos U300 en Alemania para permitir una ilimitada libertad de movimientos sobre el escenario y, además, llevar siempre un sonido de monitoreo perfecto directamente al oído. Son la selección ideal —no solo para novatos— por su diseño moderno de líneas claras y su fácil manejo. El alcance fiable de hasta 100 m y la excelente respuesta en frecuencia de bajos de 50 Hz – 16 kHz aseguran una calidad profesional. Esto permite utilizar hasta seis sistemas simultáneamente. Los sets intraauriculares U300 están disponibles para su funcionamiento en 5 bandas de frecuencia:

LDU3047IEM - Sistema de monitores intraauriculares 470 - 490 MHz MHz

LDU3051IEM - Sistema de monitores intraauriculares 514 - 542 MHz

LDU305IEM - Sistema de monitores intraauriculares 584 - 608 MHz

LDU306IEM - Sistema de monitores intraauriculares 655 - 679 MHz

LDU308IEM - Sistema de monitores intraauriculares 823 - 832 MHz + 863 - 865 MHz

• Transmisión de radio fiable de hasta 100 m de alcance
• Respuesta de baja frecuencia
  • 12 canales seleccionables
• Modo estéreo o mono para elegir
• Se pueden utilizar hasta 6 sistemas simultáneamente
• 10 h de autonomía con dos pilas AA
• Número ilimitado de bodypacks ajustables a la misma frecuencia de transmisión
• Indicador de recepción de canales y RF en el transmisor portátil
• Transmisor en robusta carcasa metálica con indicador de nivel estéreo
• Antena extraible con conector BNC
• Kit de montaje en rack de 19" incluido en la entrega.

Volumen de suministro del LDU30XIEM

Transmisor, receptor de petaca, antena BNC, fuente de alimentación, 2 pilas AA, kit para montaje en rack de 19 ^TM y manual de instrucciones

Volumen de suministro del LDU30xIEMHP

Transmisor, receptor de petaca, auriculares estéreo, antena BNC, fuente de alimentación, 2 pilas AA, kit para montaje en rack de 19» y manual de instrucciones

Nota

Dependiendo del país de uso, puede ser necesario tener una licencia para utilizar el sistema de micrófono inalámbrico. Si desea información detallada, consulte con la autoridad competente en su país.

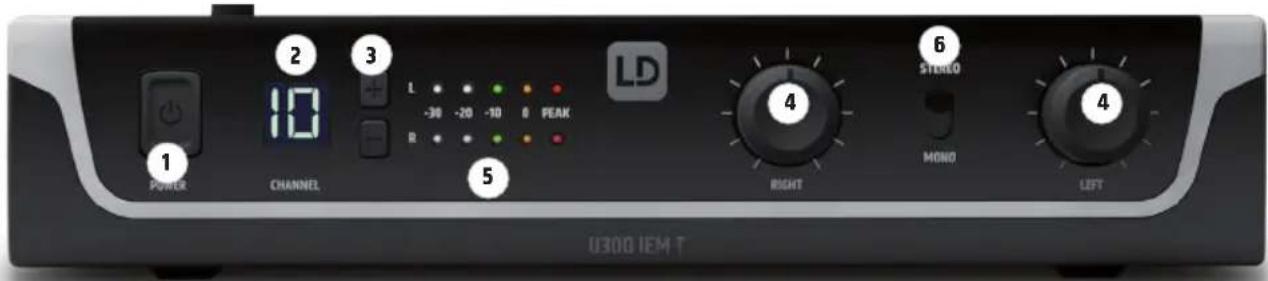

CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN

1 POWER CHANNEL 2 3 L -30 -20 -10 6 PEAK R 5 LD 4 RIGHT 6 STUDIO MONO 4 LEFT U300 IEM T

POWER

Interruptor de encendido/apagado. Pulse y mantenga pulsado este botón durante 1 segundo aproximadamente para encender o apagar el equipo.

DISPLAY CHANNEL

Pantalla LCD iluminada para indicar el canal de radio.

CHANNEL + / -

Botón para ajustar el canal de radio del 1 al 12. Para establecer una conexión inalámbrica entre el transmisor y el receptor, la frecuencia de radio de ambos dispositivos debe ser la misma.

LEFT / RIGHT

Mandos giratorios para ajustar el nivel de señal de entrada de los canales de audio izquierdo y derecho. En el modo estéreo, las señales del canal izquierdo y del derecho deberían tener el mismo nivel para recibir una señal estéreo homogénea en el receptor de petaca. Utilice los mandos giratorios en el modo mono para conseguir una mezcla individual del canal izquierdo y del canal derecho, es decir, el ajuste del volumen de ambos canales se efectúa según sea necesario (ejemplo: canal izquierdo = suma a mono de la mesa de mezclas; canal derecho = la voz de un cantante solista).

VÚMETRO L / R

Cadena de LED de 5 segmentos para indicar el nivel de señal de entrada de audio. Para obtener una relación señal/ruido óptima, ajuste las señales del canal izquierdo y del derecho tan altas como sea posible pero, para evitar las distorsiones de la señal, asegúrese de que el LED PEAK de color rojo no se ilumine o se ilumine solo brevemente.

8 7 9 9 10

STEREO/MONO

Conmutador para ajustar el modo de funcionamiento.

STEREO: Si hay una señal estéreo, esa señal se transmitirá en estéreo al receptor de petaca.

MONO: Las señales de audio presentes pasarán internamente a mono y se transmitirán de ese modo al receptor de petaca.

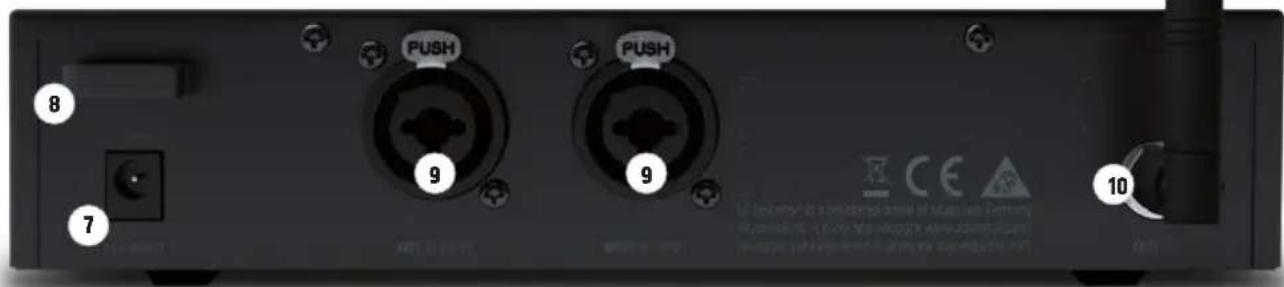

7 TOMA DE CC

Toma de baja tensión para la alimentación eléctrica del equipo. Utilice exclusivamente el adaptador de corriente suministrado.

8 PRENSAESTOPAS DEL CABLE

Utilice el prensaestopas del cable flexible del adaptador de corriente para proteger de daños accidentales la toma de baja tensión del transmisor y el conector de baja tensión del adaptador de corriente y evitar la extracción involuntaria del conector.

9 AF INPUT LEFT / RIGHT

Tomas combinadas XLR / jack de 6,3 mm para el canal de entrada izquierdo y el derecho (XLR = balanceado, jack = no balanceado).

10 ANTENNA

Conector BNC para la antena transmisora suministrada.

11 ANTENA TRANSMISORA

Antena transmisora con conector BNC.

Pantalla L durante al momento. comenzara ⑬ CHANI Botón para los botone ajustado e de radio d dos, el núr iluminació establecer canal o la ⑭ ANTEI Antena de evite cubri ⑮ COMP Para camb oprimiend partiment sustitúyala incluidas e de pilas er durante la la fuga del

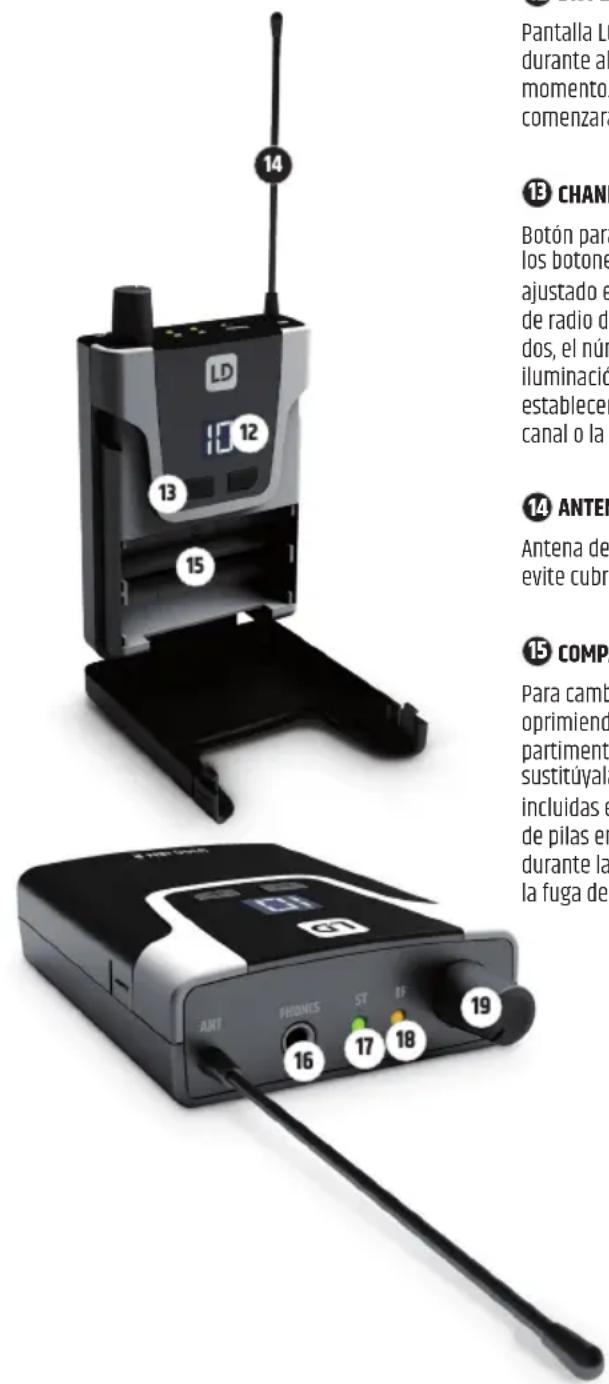

12 DISPLAY

Pantalla LCD iluminada con doble función. Al encenderla, la pantalla se ilumina durante algunos segundos y muestra el número de canal que está ajustado en ese momento. Si el estado de la carga de la batería es débil, la pantalla comenzará a parpadear en rojo.

⑬ CHANNEL + / -

Botón para ajustar los canales de radio del 1 al 12. Pulse y mantenga pulsado uno de los botones durante unos 2 segundos para modificar el ajuste. El número de canal ajustado en ese momento comenzará a parpadear y usted podrá seleccionar el canal de radio deseado mediante los botones + y -. Después de aproximadamente 5 segundos, el número de canal dejará de parpadear, la iluminación de la pantalla se apagará y el canal de radio seleccionado se activará. Para establecer una conexión inalámbrica entre el transmisor y el receptor, el número de canal o la frecuencia de radio de ambos dispositivos deberán ser los mismos.

14 ANTENA

Antena del receptor de petaca. Para asegurar una recepción óptima, evite cubrirla o doblarla.

Para cambiar las pilas, abra el compartimento de pilas del receptor de petaca, oprimiendo al mismo tiempo ambas marcas en los laterales de la tapa del compartimento de pilas y abriendo la tapa hacia delante. Extraiga las pilas agotadas y sustitúyalas por pilas nuevas (2 pilas tipo AA/LR6, alcalinas) siguiendo las ilustraciones incluidas en el compartimento de pilas. Vuelva a insertar la tapa del compartimento de pilas en la carcasa hasta que la tapa encaje en su sitio. Si no va a usar el receptor durante largo tiempo, extraiga las pilas para evitar daños en el receptor causados por la fuga del líquido de las pilas.

PHONES

Toma jack estéreo de 3,5 mm para conectar auriculares.

ST

El LED ST verde de estado se ilumina cuando se activa el modo estéreo en el transmi- sor y este LED se apaga en el momento en que se activa el modo mono.

RF

El LED RF amarillo se ilumina si se capta una señal de radio. Si este LED no se ilumina durante el funcionamiento del dispositivo, compruebe que el canal de radio del receptor coincide con el canal de radio del transmisor o reduzca la distancia entre el receptor y el transmisor.

ON / OFF - VOL

Gire el regulador de volumen hacia la derecha más allá del tope para activar el receptor y siga girando este regulador hacia la derecha para aumentar el volumen. Gire el regulador de volumen hacia la izquierda para reducir el volumen y siga girándolo más allá del tope para apagar el receptor. Mantenga siempre el volumen a un nivel agradable para evitar daños a los oídos.

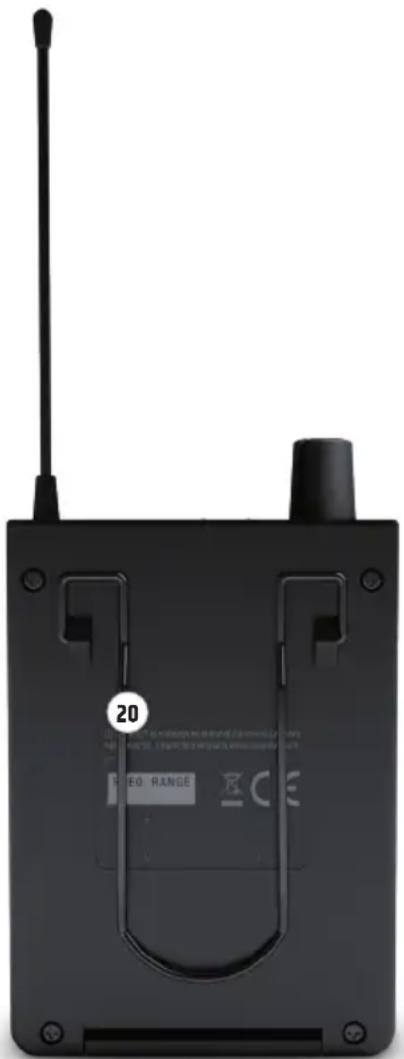

CLIP DE CINTURÓN

En la parte posterior del receptor de petaca se encuentra un clip de cinturón con el que se puede fijar el receptor a la cinturilla del pantalón o a un cinturón u otra prenda de vestir similar.

20 EO RANGE

BÚSQUEDA DE ERRORES

PROBLEMA INDICACIÓN SOLUCIÓN
No hay señal de audio o el nivel es demasiado bajo	Receptor: El LED RF no se ilumina. Compruebe que el transmisor está encendido y conectado.
	Receptor: El LED RF no se ilumina. El estado de carga de las pilas es correcto.Transmisor: El equipo está encendido.	Compruebe que la frecuencia de radio del transmisor coincide con la del receptor.Reduzca la distancia entre el transmisor y el receptor.Verifique que entre el transmisor y el receptor hay una línea de visión directa.Compruebe que la antena del receptor está intacta y no está cubierta.
	Receptor: El LED RF se ilumina. Aumente el nivel de señain el transmisor o suba el volumen en el receptor de petaca.Compruebe que los auriculares están conectados correctamente.
Distorsiones e interferencias	Receptor: El LED RF se ilumina.	Elimine la posible fuente de interferencias (equipos digitales, otros sistemas inalámbricos).
Sonido distorsionado Transmisor: El LED PEAK se ilumina.Receptor: La pantalla LCD parpadea en rojo.		Disminuya el nivel de señal en el transmisor.Cambie las pilas en el receptor de petaca.

Número de modelo: LDU3047IEMT LDU3051IEMT LDU305IEMT LDU306IEMT LDU308IEMT

Tipo de producto: Monitor	intraauricular	Monitor intraauricular	Monitor intraauricular	Monitor intraauricular	Monitor intraauricular
Tipo: Transmisor Transmisor Transmisor Transmisor
Intervalo de frecuencias de transmisión:	470 - 490 MHz 514 - 542 MHz 584 - 608 MHz 655 - 679 MHz 823 - 832 MHz 6				863 - 865 MHz
Canales de radiofre-cuencia:	12 12 12 12 12
Métodos de transmisión:	FM, mono/stereo	FM, mono/stereo	FM, mono/stereo	FM, mono/stereo	FM, mono/stereo
Potencia nominal de salida de alta frecuencia:	10 mW 10 mW 10 mW 10 mW 10 mW
Ganancia de antena: 2,15 dBi 2,15 dBi 2,15 dBi 2,15 dBi
Conector de antena:	BNC	BNC	BNC	BNC	BNC
Respuesta de frecuencia de audio +/- 1,5 dB:	50 Hz - 16000 Hz	50 Hz - 16000 Hz	50 Hz - 16000 Hz	50 Hz - 16000 Hz	50 Hz - 16000 Hz
Distorsión armónica total + ruido a 1 kHz:	< 0,5% < 0,5% < 0,5% < 0,5% < 0,5%
Relación señal/ruido a 1 kHz, ponderación A:	90 dB	90 dB	90 dB	90 dB	90 dB
Intervalo dinámico a 1 kHz, sin ponderar:	88 dB	88 dB	88 dB	88 dB	88 dB
Sensibilidad de entrada:	-4,5 dBu (todos los controles de ga-nancia al máximo, modo estéreo)	-4,5 dBu (todos los controles de ga-nancia al máximo, modo estéreo)	-4,5 dBu (todos los controles de ga-nancia al máximo, modo estéreo)	-4,5 dBu (todos los controles de ga-nancia al máximo, modo estéreo)	-4,5 dBu (todos los controles de ga-nancia al máximo, modo estéreo)
Máx. nivel de entrada:	+15 dBu (todos los controles de ganancia en posición 9 en punto, modo estéreo)	+15 dBu (todos los controles de ganancia en posición 9 en punto, modo estéreo)	+15 dBu (todos los controles de ganancia en posición 9 en punto, modo estéreo)	+15 dBu (todos los controles de ganancia en posición 9 en punto, modo estéreo)	+15 dBu (todos los controles de ganancia en posición 9 en punto, mode estéreo)
CMRR IEC:	45 dB	45 dB	45 dB	45 dB	45 dB
Entradas de línea:	2	2	2	2	2
Conectores de entrada de línea:	XLR (balanceado) / TRS combo de 6,3 mm	XLR (balanceado) / TRS combo de 6,3 mm	XLR (balanceado) / TRS combo de 6,3 mm	XLR (balanceado) / TRS combo de 6,3 mm	XLR (balanceado) / TRS combo de 6,3 mm
Impedancia de entrada:	8,5 kiloohmios	8,5 kiloohmios	8,5 kiloohmios	8,5 kiloohmios	8,5 kiloohmios
Controles:	Controles de nivel de entrada L + R, conmutador mono/ estéreo, botón de encendido/apagado	Controles de nivel de entrada L + R, conmutador mono/ estéreo, botón de encendido/apagado	Controles de nivel de entrada L + R, conmutador mono/ estéreo, botón de encendido/apagado	Controles de nivel de entrada L + R, conmutador mono/ estéreo, botón de encendido/apagado	Controles de nivel de entrada L + R, con mutador mono/ estéreo, botón de encendido/apagado
Indicadores:	Pantalla de cristal líquido retroilumi-nada de 2 dígitos (número de canal), vúmetro LED de 2×5 segmentos	Pantalla de cristal líquido retroilumi-nada de 2 dígitos (número de canal), vúmetro LED de 2×5 segmentos	Pantalla de cristal líquido retroilumi-nada de 2 dígitos (número de canal), vúmetro LED de 2×5 segmentos	Pantalla de cristal líquido retroilumi-nada de 2 dígitOS (número de canal), vúmetro LED de 2×5 segmentos	Pantalla de cristal líquido retroilumi-nada de 2 dígitOS (número de canal), vúmetro LED de 2×5 segmentos
Consumo energético (nominal):	1,7 W	1,7 W	1,7 W	1,7 W	1,7 W
Tensión de funcionamiento:	12 - 18 V CC 12 - 18 V CC 12 - 18 V CC 12 - 18 V CC 12 - 18 V CC
Conector de voltaje de entrada:	Conector DC hembra de 5,3 mm, positivo dentro	Conector DC hembra de 5,3 mm, positivo dentro	Conector DC hembra de 5,3 mm, positivo dentro	Conector DC hembra de 5,3 mm, positivo dentro	Conector DC hembra de 5,3 mm, positivo dentro
Temperatura ambiente (en funcionamiento):	0 - 35 °C 0 - 35 °C 0 - 35 °C 0 - 35 °C 0 - 35 °C
Humedad relativa: < 80 % (sin condensación)		< 80 % (sin condensación)	< 80 % (sin condensación)	< 80 % (sin condensación)	< 80 % (sin condensación)
Dimensiones (Ancho × Alto × P):	212 × 43 × 123 mm	212 × 43 × 123 mm	212 × 43 × 123 mm	212 × 43 × 123 mm	212 × 43 × 123 mm
Peso: 0,66 kg (con antena)		0,66 kg (con antena)	0,66 kg (con antena)	0,66 kg (con antena)	0,66 kg (con antena)
Accesorios incluidos: Adaptador de corriente, antenna BNC, kit para montaje en rack de 19"		Adaptador de corriente, antenna BNC, kit para montaje en rack de 19"	Adaptador de corriente, antenna BNC, kit para montaje en rack de 19"	Adaptador de corriente, antenna BNC, kit para montaje en rack de 19"	Adaptador de corriente, antenna BNC, kit para montaje en rack de 19"

Número de modelo: LDU3047IEMR LDU3051IEMR LDU305IEMR LDU306IEMR LDU308IEMR

Tipo de producto: Monitor intraauricular		Monitor intraauricular	Monitor intraauricular	Monitor intraauricular	Monitor intraauricular
Tipo: Receptor de petaca, sin diversidad		Receptor de petaca, sin diversidad	Receptor de petaca, sin diversidad	Receptor de petaca, sin diversidad	Receptor de petaca, sin diversidad
Intervalo de frecuencias de transmisión:	470 - 490 MHz 514 - 542 MHz 584 - 608 MHz 655 - 679 MHz 823 - 832 MHz 6				863 - 865 MHz
Canales de radiofre-cuencia:	12 12 12 12 12
Salida de auriculares:	Jack estéreo de 3,5 mm	Jack estéreo de 3,5 mm	Jack estéreo de 3,5 mm	Jack estéreo de 3,5 mm	Jack estéreo de 3,5 mm
Impedancia minima de los auriculares:	16 ohmios	16 ohmios	16 ohmios	16 ohmios	16 ohmios
Nivel máximo de salida de auriculares:	73 mW con carga de 33 ohmios / 100 mW con carga de 16 ohmios	73 mW con carga de 33 ohmios / 100 mW con carga de 16 ohmios	73 mW con carga de 33 ohmios / 100 mW con carga de 16 ohmios	73 mW con carga de 33 ohmios / 100 mW con carga de 16 ohmios	73 mW con carga de 100 mW con carga de 16 ohmios
Respuesta de frecuencia de audio:	50 Hz - 16.000 Hz 50 Hz - 16.000 Hz 50 Hz - 16.000 Hz 50 Hz - 16.000 Hz 50 Hz - 16.000 Hz
Diafonia L/R 100 Hz/1 kHz/10 kHz:	45/60/45 dB	45/60/45 dB	45/60/45 dB	45/60/45 dB	45/60/45 dB
Ruido residual:	42 uVrms	42 uVrms	42 uVrms	42 uVrms	42 uVrms
Ganancia de antena:	0,5 dBi	0,5 dBi	0,5 dBi	0,5 dBi	0,5 dBi
Conector de antena:	Antena fija	Antena fija	Antena fija	Antena fija	Antena fija
Controles:	Encendido/apaga-do/volumen, canal +, canal -	Encendido/apaga-do/volumen, canal +, canal -	Encendido/apaga-do/volumen, canal +, canal -	Encendido/apaga-do/volumen, canal +, canal -	Encendido/apaga-do/volumen, canal +, canal -
Indicadores:	Pantalla de cristal liquido retroilumi-nada de 2 dígitos (número de canal), LED ST, LED RF	Pantalla de cristal liquido retroilumi-nada de 2 dígitos (número de canal), LED ST, LED RF	Pantalla de cristal liquido retroilumi-nada de 2 dígitos (número de canal), LED ST, LED RF	Pantalla de cristal liquido retroilumi-nada de 2 dígitos (número de canal), LED ST, LED RF	Pant alla de cristal liquido retroilumi-nada de 2 dígitos (número de canal), LED ST, LED RF
Consumo energetico (nominal):	0,5 W	0,5 W	0,5 W	0,5 W	0,5 W
Tensión de funcionamiento:	2 pilas AA de 1,5 V 2 pilas AA de 1,5 V 2 pilas AA de 1,5 V 2 pilas AA de 1,5 V 2 pilas AA de 1,5 V
Temperatura ambiente (en funcionamiento):	0 - 35 °C 0 - 35 °C 0 - 35 °C 0 - 35 °C 0 - 35 °C
Humedad relativa: < 80 % (sin condensación)	< 80 % (sin condensación)	< 80 % (sin condensación)	< 80 % (sin condensación)	< 80 % (sin condensación)
Dimensiones (ancho × alto × fondo, sin antena):	64 × 103 × 24 mm	64 × 103 × 24 mm	64 × 103 × 24 mm	64 × 103 × 24 mm
Peso: 0,085 kg 0,085 kg 0,085 kg 0,085 kg 0,085 kg
Otras características:	Indicador de batería baja: La retroiluminación de la pantalla LCD parpadea en rojo cuando el voltaje de la pila es inferior a 0,96 V	Indicador de batería baja: La retroiluminación de la pantalla LCD parpadea en rojo cuando el voltaje de la pila es inferior a 0,96 V	Indicador de batería baja: La retroiluminación de la pantalla LCD parpadea en rojo cuando el voltaje de la pila es inferior a 0,96 V	Indicador de batería baja: La retroiluminación de la pantalla LCD parpadea en rojo cuando el voltaje de la pila es inferior a 0,96 V	Indicador de batería baja: La retroiluminación de la pantalla LCD parpadea en rojo cuando el voltaje de la pila es inferior a 0,96 V

LDU30xIEMHP, con auriculares estéreo LDIEHP1 incluidos

Número de modelo: LDIEHP1

Tipo de producto: Auriculares internos estéreo

Respuesta en frecuencia: 30 Hz - 20.000 Hz

Impedancia: 16 ohmios

Conector de audio: Conector estéreo de 3,5 mm

Cable: 1,5 m

Peso: 0,12 kg

Accesorios incluidos: 3 pares de almohadillas para

los oidos (tamaños S, M, L)

DECLARACIÓN DEL FABRICANTE

GARANTÉA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD

Consulte nuestras condiciones de garantía y limitaciones de responsabilidad en: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECI ARA-TIONS_LD_SYSTEMS.pdf. En caso de necesitar servicio técnico, póngase en contacto con Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach (Alemania); correo electrónico [e-mail]; +49 (0)6081 / 9419-0.

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO

(Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva) El símbolo que aparece sobre el producto o en la documentación adjunta indica que al final de la vida útil del equipo, no deberá desecharlo con los demás residuos domésticos, con el fin de evitar posibles efectos negativos en el medio ambiente y en la salud humana debidos al vertido incontrolado de desechos. La recogida selectiva ayuda a su posterior reciclaje y fomenta la reutilización sostenible de los componentes de este equipo. Si es un particular, póngase en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo. Si es una empresa, póngase en contacto con su proveedor para informarse sobre los términos y condiciones de su contrato de compra-venta. Este producto no debe mezclarse con otros residuos industriales.

CONFORMIDAD CE

Adam Hall GmbH declara por la presente que este producto es conforme con las siguientes directivas (según sea aplicable):

R&TTE (1999/5/CE) o RED (2014/53/UE) a partir de junio de 2017

Directiva de baja tensión (2014/35/UE)

Directiva EMC (2014/30/UE)

RoHS (2011/65/UE)

Puede consultar la declaración de conformidad completa en www.adamhall.com.

También puede solicitarla a [e-mail].

DECLARACIÓN CE DE CONFORMIDAD

Adam Hall GmbH declara por la presente que este tipo de equipo de radio cumple con la Directiva 2014/53/UE.

El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección

Dirección de Internet disponible: www.adamhall.com/compliance/

POLSKI

GRATULUJEMY WYBORU!
