Tipo de producto	Adaptador de cámara para alimentación CA/CC
Marca	Sony
Modelo	CMA-D3 / CMA-D3CE
Dimensiones (L × A × P)	210 × 44 × 210 mm
Peso	Aproximadamente 1,4 kg
Alimentación de red	100-240 V CA, 50/60 Hz
Alimentación continua	11-15 V CC (30 W min.)
Consumo eléctrico	Aproximadamente 22 W (CA) / 15 W (CC)
Temperatura de funcionamiento	-5°C a +45°C
Conector de cámara	Hembra de 26 pines tipo bayoneta
Salidas de vídeo	G/Y OUT, B/C OUT, R/VBS OUT (BNC)
Entradas/salidas de sincronización	HD y VD/SYNC (BNC), selector IN/OUT
Conector de mando a distancia	Mini DIN de 8 pines (RM-C950 opcional)
Compensación de cable	Selector rotatorio: 0, 25, 50, 75, 100 m
Longitud máx. cable de cámara	100 m (CCZ-A100)
Mantenimiento	Paño suave seco; detergente neutro si es necesario
Seguridad	Conexión a tierra obligatoria; no exponer a la humedad
Accesorios incluidos	Cable de alimentación, manual de instrucciones
Accesorios opcionales	Unidad de mando a distancia RM-C950, cables CCZ-A2/5/10/25/50/100

Preguntas frecuentes - CMAD3 SONY

¿Qué tipos de alimentación acepta el adaptador CMA-D3?

El adaptador funciona con alimentación CA (100-240 V) a través del conector AC IN, o con alimentación CC (11-15 V) a través del conector DC 15V IN. Utilice el selector DC/AC SELECT para elegir el modo.

¿Qué cámaras son compatibles con el CMA-D3?

Está diseñado para la cámara de vídeo en color 3CCD Sony DXC-390/390P (NTSC/PAL respectivamente).

¿Cómo ajustar la compensación de cable?

Utilice el selector CABLE COMP en el panel frontal. Elija la posición correspondiente a la longitud del cable de cámara: 0 (≤10 m), 25 (≈25 m), 50 (≈50 m), 75 (≈75 m) o 100 (≈100 m).

¿Puedo usar el adaptador con un ordenador?

Sí, puede conectar un ordenador a través de un comando RS-232C. Consulte a un distribuidor Sony autorizado para los detalles del protocolo y del cable blindado.

¿Cómo conectar la unidad de mando a distancia RM-C950?

Conecte el mando a distancia al conector REMOTE (mini DIN de 8 pines) situado en el panel frontal del adaptador.

¿Qué cables de cámara se pueden utilizar?

Los cables CCMC-3MZ (3 m, con adaptador CCZZ-1) y las extensiones CCZ-A (2/5/10/25/50/100 m) son compatibles. La longitud total no debe superar 100 m.

¿Cómo limpiar el adaptador?

Utilice un paño suave y seco. Para manchas difíciles, humedezca ligeramente con una solución detergente neutra, luego seque con un paño seco. No use nunca disolventes como diluyente o bencina.

¿Qué hacer en caso de mal funcionamiento (ruido, olor, humo)?

Apague inmediatamente el aparato desconectándolo y desenchufe el cable de alimentación. Consulte sin demora a su distribuidor Sony.

¿Cómo usar el adaptador en modo CC?

Conecte una fuente de alimentación CC (11-15 V, 30 W mín.) al conector DC 15V IN y ajuste el selector DC/AC SELECT a DC 15V IN. El indicador de alimentación se enciende, pero el interruptor POWER no funciona en modo CC.

¿Cuáles son las precauciones de seguridad esenciales?

El aparato debe estar conectado a tierra. No lo exponga a la lluvia, humedad, goteos o salpicaduras. No coloque objetos llenos de líquido sobre él. En caso de no utilizarlo durante mucho tiempo, desenchufe el cable de alimentación.

MANUAL DE USUARIO CMAD3 SONY

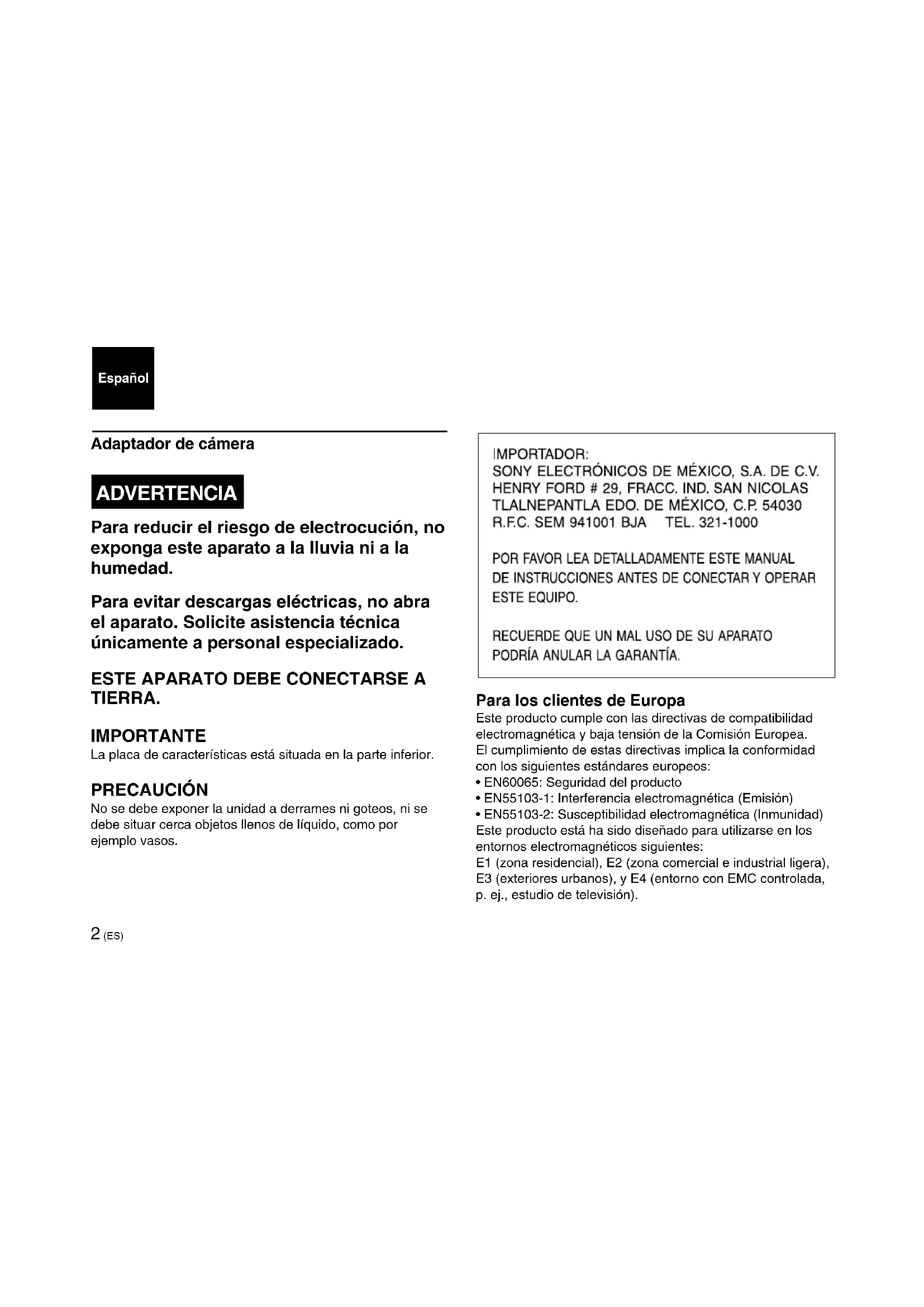

Manual de instrucciones

Para reducir el riesgo de electrocución, no exponga este aparato a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra el aparato. Solicite asistencia técnica únicamente a personal especializado.

ESTE APARATO DEBE CONECTARSE A TIERRA.

IMPORTANTE

La placa de características está situada en la parte inferior.

PRECAUCIÓN

No se debe exponer la unidad a derrames ni goteos, ni se debe situar cerca objetos llenos de líquido, como por ejemplo vasos.

IMPORTADOR: SONY ELECTRÓNICOS DE MÉXICO, S.A. DE C.V. HENRY FORD # 29, FRACC. IND. SAN NICOLAS TLALNEPANTLA EDO. DE MÉXICO, C.P. 54030 R.F.C. SEM 941001 BJA TEL. [phone]

POR FAVOR LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y OPERAR ESTE EQUIPO.

RECUERDE QUE UN MAL USO DE SU APARATO PODRÍA ANULAR LA GARANTÍA.

Para los clientes de Europa

Este producto cumple con las directivas de compatibilidad electromagnética y baja tensión de la Comisión Europea. El cumplimiento de estas directivas implica la conformidad con los siguientes estándares europeos:

• EN60065: Seguridad del producto
• EN55103-1: Interferencia electromagnética (Emisión)
- EN55103-2: Susceptibilidad electromagnética (Inmunidad) Este producto está ha sido diseñado para utilizarse en los entornos electromagnéticos siguientes:

E1 (zona residencial), E2 (zona comercial e industrial ligera), E3 (exteriores urbanos), y E4 (entorno con EMC controlada, p. ej., estudio de televisión).

Para los clientes de Europa

El fabricante de este producto es Sony Corporation, con dirección en 1-7-1 Konan, Minato-ku, Tokio, Japón. El Representante autorizado para EMC y seguridad del producto es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para asuntos relacionados con el servicio y la garantía, consulte las direcciones entregadas por separado para los documentos de servicio o garantía.

Descripción general

El CMA-D3/D3CE es un adaptador de cámara diseñado para su uso con la cámara de vídeo en color DXC-390/390P 3CCD de Sony y una fuente de alimentación de CA o CC. Puesto que el adaptador de cámara puede conectarse a la cámara de vídeo mediante el cable de cámara CCMC-3MZ y un cable de cámara de la serie CCZ-A ampliable hasta 100 m, es posible instalar la cámara de vídeo a una distancia considerable de la sala de control.

Acerca de este manual

Este manual se aplica a los modelos CMA-D3 y CMA-D3CE. El CMA-D3 está diseñado para el sistema de color NTSC y puede conectarse a una cámara de vídeo DXC-390. El CMA-D3CE está diseñado para el sistema de color PAL y puede conectarse a una cámara de vídeo DXC-390P. Las instrucciones de uso de ambos adaptadores de cámara son iguales.

Índice

Precauciones 4

Suministro de seguridad .... 4

Precauciones de manejo ....5

Ubicación y función de los componentes ...... 6

Panel frontal 6

Panel posterior 7

Conexiones.... 10

Esquema 10

Configuración básica del sistema para el DXC-390 /390P 11

Conexión a un ordenador 12

Especificaciones 13

Precauciones

Suministro de seguridad

Fuente de alimentación

• La unidad está diseñada para su uso con una fuente de alimentación que cumpla los requisitos indicados en las “Especificaciones” en la página 13 (ES).
• No deje caer ni coloque objetos pesados sobre el cable de alimentación. Si el cable de alimentación resulta dañado, apague la unidad inmediatamente. Es peligroso utilizar la unidad con un cable de alimentación dañado.
• Para desconectar el cable de alimentación de la toma de CA, tire del enchufe, nunca del propio cable.
• No toque el enchufe de alimentación de CA con las manos mojadas.

No permita que se introduzcan objetos extraños dentro de la unidad

Pueden producirse accidentes si se caen objetos inflamables o metálicos dentro de la unidad o se derraman líquidos cerca de ella.

En caso de fallos de funcionamiento

Si ditecta cualquier sonido u olor extraño o la presencia de humo, apague inmediatamente la unidad, desconecte la fuente de alimentación y póngase en contacto con su proveedor Sony.

Precauciones de manejo

Ubicación

No almacene ni utilice la unidad en las siguientes condiciones.

• Calor o frío excesivo
• Bajo la luz solar directa o cerca de una estufa
• En lugares húmedos o polvorientos
• En lugares sujetos a vibraciones
• Cerca de fuertes campos magnéticos
• Cerca de una emisora de radio o televisión que genere energía de radiofrecuencia intensa

Proteja la unidad contra los impactos

No deje caer la unidad ni la someta a sacudidas fuertes.

No coloque la unidad sobre una base inestable.

Uso de la fuente de alimentación de CC

• Utilice una fuente de alimentación de CC capaz de suministrar una tensión constante de 30 W o más.
• Puesto que el interruptor de encendido de esta unidad no funciona con CC, para mayor seguridad, instale el interruptor de encendido y el fusible en la fuente de alimentación de CC.

- Al conectar el cable de alimentación de CC al conector DC 15 V IN, tenga especial cuidado con lo siguiente:

• Utilice un cable de CC con suficiente capacidad de corriente.
• Alinee correctamente las polaridades.
• Asegúrese de que no hay ninguna conexión floja ni cortocircuito en los conductores.

Ventilación

Para evitar el recalentamiento interno, no bloquee la circulación de aire alrededor de la unidad.

Transporte

Para transportar la unidad, vuelva a embalarla tal como vino de fábrica o con materiales de calidad equivalente.

Limpieza

Limpie el exterior y los paneles con un paño suave y seco. Para las manchas persistentes, humedezca el paño con una pequeña cantidad de disolvente neutro y termine con un paño seco. No utilice alcohol, bencina, diluyente o líquidos volátiles, ya que pueden decolorar o dañar la superficie exterior.

Ubicación y función de los componentes

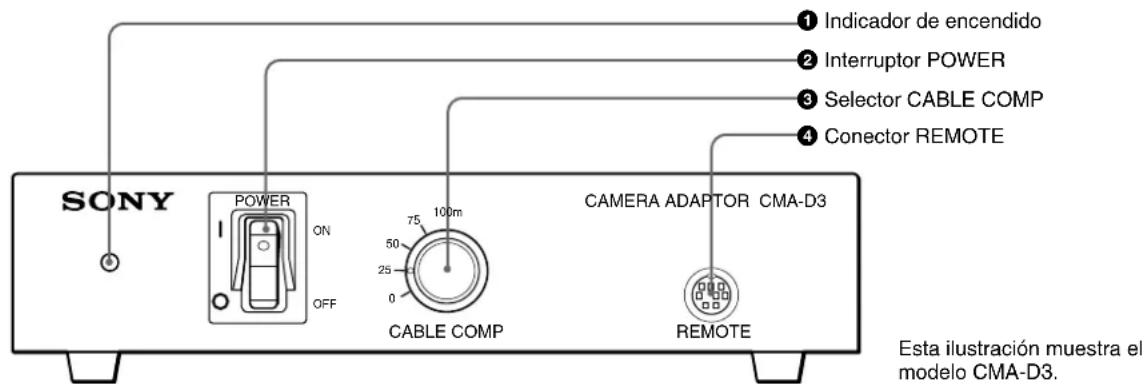

Panel frontal

①Indicador de encendido

Para el funcionamiento con CA, el indicador se ilumina al ajustar el interruptor POWER 2 en ON.

Para el funcionamiento con CC, se ilumina al suministrar corriente al conector DC 15V IN del panel posterior.

②Interruptor POWER

Para el funcionamiento con CA, ajuste el interruptor en ON para activar la alimentación de la unidad.

Nota

El interruptor POWER no funciona cuando el interruptor DC/AC SELECT se ajusta en DC.

③Selector CABLE COMP (compensación de cable)

Ajuste el selector en la posición apropiada según la longitud del cable conectado.

④ Conector REMOTE (control remoto) (mini DIN de 8 pines)

Conéctelo a la unidad de control remoto RM-C950 (no suministrada).

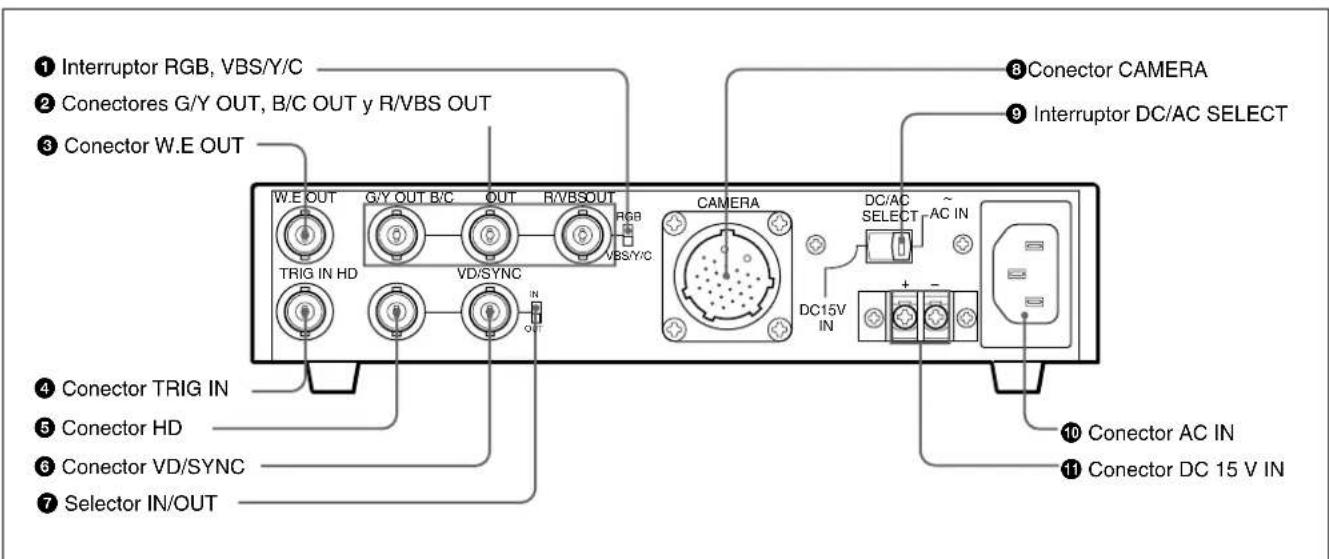

Panel posterior

①Interruptor RGB, VBS/Y/C

Ajuste el interruptor en RGB para enviar la señal de sincronización desde los conectores G/Y OUT, B/C OUT y R/VBS OUT ②.

Ajuste el interruptor en VBS/Y/C para enviar la señal VBS o Y/C desde estos conectores.

②Conectores G/Y OUT, B/C OUT y R/VBS OUT (salida de señales de vídeo) (tipo BNC)

Envían la señal de vídeo (RGB o Y/C/VBS) suministrada desde la cámara de vídeo.

③Conector W.E OUT (salida de impulsos de escritura) (tipo BNC)

Envía impulsos WE para comunicar el momento cuando la imagen debe almacenarse en una memoria de fotograma externa, etc.

Para obtener información detallada, lea el manual de instrucciones del DXC-390/390P.

④ Conector TRIG IN (entrada de activador) (tipo BNC)

Se conecta a una unidad secundaria, disponible en el mercado, en modo estroboscópico convirtiendo el conector de dicha unidad a tipo BNC.

Para obtener información detallada, lea el manual de instrucciones del DXC-390/390P.

⑤Conector de entrada/salida HD (deflexión horizontal) (tipo BNC)

Recibe o envía la señal HD. Es posible seleccionar la entrada o salida mediante el ajuste del selector IN/OUT ⑦.

⑥ Conector de entrada/salida VD/SYNC (deflexión vertical/sincronización) (tipo BNC)

Introduce o recibe la señal de deflexión vertical o de sincronización. Es posible seleccionar la entrada o salida mediante el ajuste del selector IN/OUT ⑦.

El tipo de señal de sincronización se ajusta en el menú SYSTEM de la cámara de vídeo.

⑦Selector IN/OUT (entrada/salida de sincronización)

Ajústelo en IN para utilizar los conectores HD ⑤ y VD/SYNC ⑥ como entradas, o en OUT para emplearlos como salidas.

Ajústelo en OUT si no se utiliza la sincronización externa.

8 (ES)

Uso de los conectores HD y VD/SYNC

A continuación se muestra cómo utilizar los conectores HD y VD/SYNC en combinación con el ajuste de menú de la cámara de vídeo y el selector IN/OUT de esta unidad.

Finalidad	Ajuste de menú en la cámara	Ajuste del selector IN/OUT	Función del conector
			HD	VD/SYNC
Emplear señales HD y VD para la sincronización externa	Cualquiera	IN	Entrada de señal HD	Señal de entrada VD
Utilizar la señal VBS para la sincronización externa	Cualquiera	IN	Ninguna señal de entrada	Señal de entrada VBS
Emplear las señales HD y VD enviadas desde la cámara	Ajuste SIGNAL en HD/VD.	OUT	Salida de señal HD	Señal de salida VD
Utilizar la señal SYNC enviada desde la cámara	Ajuste SIGNAL en C. SYNC.	OUT	Ninguna señal de salida	Señal de salida SYNC

⑧Conector CAMERA (26 pines)

Conéctelo a la cámara de vídeo DXC-390/390P mediante el cable de cámara CCMC-3MZ. Para prolongar el cable, utilice los cables de cámara de las series CCMC-3MZ y CCZ-A.

Asignación de pines

Pin n° Señal		Pin n° Señal
A Salida	de potencia	12 Entrada de impulsos WE
B GND (masa)		13 Control
1 Salida	de activador	14	—
2 GND (masa)		15	—
3 GND (masa)		16 GND (masa)
4 Entrada G/Y		17	—
5 Entrada R/VBS		18 Entrada/salida HD
6 GND (masa)		19 GND (masa)
7 Entrada B/C		20	—
8 GND (masa)		21 Entrada/salida VD/SYNC
9	—	22	—
10	—	23	—
11	—	24	—

⑨Interruptor DC/AC SELECT

Ajústelo en la posición derecha (AC IN) para utilizar la cámara de vídeo con la fuente de alimentación de CA conectada al conector AC IN.

Ajústelo en la posición izquierda (DC 15V IN) para utilizar la cámara de vídeo con la fuente de alimentación de CC conectada al conector DC 15V IN.

⑩Conector AC IN

Conéctelo a una toma de alimentación de CA mediante el cable de alimentación de CA (suministrado).

⑪Conector DC 15V IN

Conéctelo a la fuente de alimentación de CC.

Conexiones

Esquema

Cámaras aplicables

Es posible conectar la siguiente cámara de vídeo Sony a la unidad.

- Cámara de vídeo en color 3CCD DXC-390/390P

Cables de cámara utilizables

Los siguientes cables de cámara pueden utilizarse para conectar la unidad a una cámara de vídeo.

• CCMC-3MZ (12 pines, D-sub de 9 pines, mini DIN de 8 pines y BNC de 26 pines) (adaptador de cable CCZZ-1E suministrado)
• CCZ-A2/A5/A10/A25/A50/A100 (26 pines 26 pines)

Ajuste el selector CABLE COMP del panel frontal en la posición apropiada según la longitud del cable de cámara.

CABLE COMP

Longitud del cable	Ajuste del selector
10 m o menos	0
Aprox. 25 m	25
Aprox. 50 m	50
Aprox. 75 m	75
Aprox. 100 m	100

Notas

• Si la longitud del cable utilizado no aparece en esta tabla, ajuste el selector en la posición apropiada para la longitud más corta. No utilice cables de más de 100 m.
• Para el funcionamiento con CC, la longitud de cable utilizable está limitada por la tensión suministrada. Si emplea un cable con una longitud de 50 m o más, conecte una fuente de alimentación de CC de 11,5 a 15 V.

Fuente de alimentación

La unidad puede funcionar con una fuente de alimentación de CA o CC.

Alimentación de CA

Conecte el cable de alimentación de CA (suministrado) a una toma de CA y ajuste el interruptor DC/AC SELECT del panel posterior en AC IN (la posición de la derecha). Es posible encender y apagar la unidad con el interruptor POWER del panel frontal.

Alimentación de CC

Conecte una fuente de alimentación externa de CC al conector DC 15V IN y ajuste el interruptor DC/AC SELECT del panel posterior en DC 15V IN (la posición de la izquierda).

El indicador de encendido se ilumina cuando se suministra corriente al conector DC 15V IN (el interruptor POWER de esta unidad no funciona).

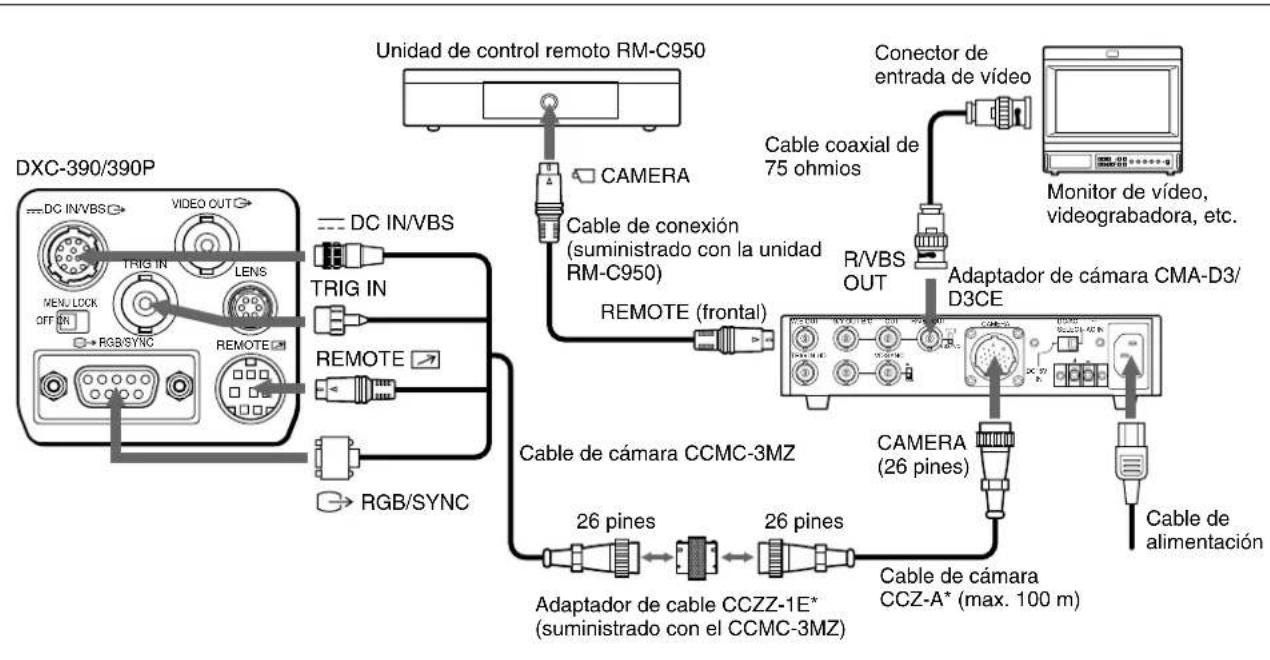

Configuración básica del sistema para el DXC-390/390P

Nota

Antes de realizar las conexiones, desactive la alimentación de todas las unidades.

* Para prolongar el cable, conecte el cable de cámara CCMC-3MZ al cable de cámara CCZ-A utilizando el adaptador de cable suministrado con el CCMC-3MZ.

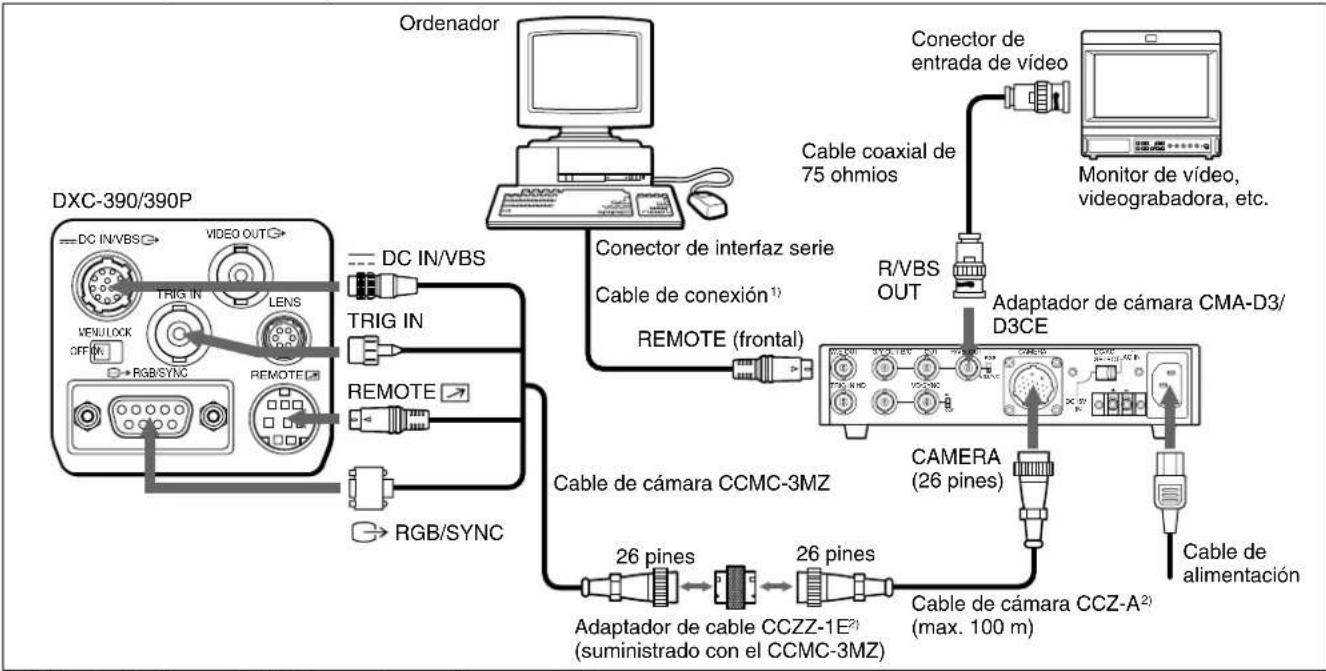

Conexión a un ordenador

A continuación se muestra una conexión para controlar la cámara con un ordenador mediante comandos RS-232C. Para obtener información detallada sobre los protocolos RS-232C y cables para la conexión a un ordenador, póngase en contacto con un proveedor Sony autorizado.

1) Utilice el cable de conexión blindado para la conexión a un ordenador.
2) Para prolongar el cable, conecte el cable de cámara CCMC-3MZ al cable de cámara CCZ-A utilizando el adaptador de cable suministrado con el CCMC-3MZ.

Especificaciones

Generales

Requisitos de alimentación

CMA-D3: 100 a 120 V CA (CA100 a 120 V), 50/60 Hz

CMA-D3CE: 100 a 240 V CA (CA100 a 240 V), 50/60 Hz

11 a 15 V CC (CC11 a 15 V)

Salida de CC

15 V CC (CC15 V), 0,8 A (al utilizar CA)

Tensión de cc especificada por la fuente de alimentación de CC (salida del conector CAMERA)

Consumo de energía

Aprox. 22 W (al utilizar CA)

Aprox. 15 W (al utilizar CC)

(incluye el consumo de energía de la cámara de vídeo DXC-390/390P)

Temperatura de funcionamiento

-5^ + 45^ (23^113^)

Temperatura de almacenamiento

-20^ a +60^ (-4^ a +140^)

Dimensiones

210× 44× 210mm(8^3 / 8× 1^3 / 4× 8^3 / 8

pulgadas) (an/al/prf) (no incluye las piezas salientes)

Peso Aprox. 1,4 kg (3 lb 1 oz)

Entradas/salidas

Conector CAMERA

Hembra de 26 pines, tipo cierre de bayoneta

Salida de potencia de CC, entrada de vídeo

RGB o VBS/Y/C, entrada/salida de sincronización, salida de

activador, entrada de impulsos WE, entrada/salida de comunicaciones serie de una sola línea

Conectores de salida de vídeo

G/Y OUT: tipo BNC

1,0 Vp-p (G: SYNC ON), 75 ohmios,

SYNC ON/OFF conmutable (G)

B/C OUT: tipo BNC

1,0 Vp-p (B: SYNC ON) o 0,3 Vp-p (PAL

C Sincronización de color), 0,286 Vp-p

(NTSC C Sincronización de color), 75

ohmios, SYNC ON/OFF conmutable (B)

R/VBS OUT: tipo BNC

1,0 Vp-p (R: SYNC ON), 75 ohmios,

SYNC ON/OFF conmutable (R)

(continúa)

Especificaciones

Conectores de entrada/salida de sincronización

HD: tipo BNC

75 ohmios (con terminador incorporado)

Salida: 2 Vp-p, 75 ohmios

Conector de entrada de activador

TRIG IN: tipo BNC

Nivel TTL

Conector de salida de impulsos WE

W.E OUT: tipo BNC

Nivel TTL, positivo/negativo

Conector de control remoto

Accesorios suministrados

Cable de alimentación de CA (1)

Manual de instrucciones (1)

Accesorios opcionales

Unidad de control remoto RM-C950

Cables de cámara

CCMC-3MZ (3 m, 9,8 pies)

CCZ-A2 (2 m, 6,5 pies)

CCZ-A5 (5 m, 16,5 pies)

Diseño y especificaciones sujetos a cambios sin previo aviso.
