使用説明書 CMAD3 SONY

お買い上げいただきありがとうございます。

電気製品は、安全のための注意事項を守らないと、火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

CMA-D3

CMA-D3CE

ソニー製品は正しく使用すれば事故が起きないように、安全には充分配慮して設計されています。しかし、電気製品は、まちがったいかたをすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

4～6ページの注意事項をよくお読みください。製品全般および設置の注意事項が記されています。

定期点検を実施する

5年に1度は、内部の点検を、お買い上げ店またはソニーのサービス窓口にご依頼ください（有料）。

故障したら使用を中止する

使ぐに、お買い上げ店またはソニーのサービス窓口にご連絡ください。

万一、異常が起きたら

・煙が出たら
・異常な音、においがしたら
- 内部に水、異物が入ったら
- 製品を落としたりキャビネットを破損したときは

① 電源を切る。
② 電源コードと接続ケーブルを抜く。
③ お買い上げ店またはソニーのサービス窓口に連絡する。
① 電源を切る。
② 電源コードと接続ケーブルを抜く。
③ お買い上げ店またはソニーのサービス窓口に連絡する。

警告表示の意味

取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守 心災や感電などにより死亡 ど人身事故につながること

この表示の注意事項を守 感電やその他の事故により の周辺の物品に損害を与え とがあります。

注意を促す

記号

行為を禁止 する記号

行為を指示 する記号

概要

CMA-D3は、3CCD ビデオカメラDXC-390を商用電源（AC電源）またはDC電源で動作させるためのカメラアダプターです。

ビデオカメラとCCMC-3MZカメラケーブルおよびCCZ-Aカメラケーブルを使用して接続します。最長100 mまでケーブルを延長することができますので、コントロールルームなどから離れた場所にカメラを設置するのに便利です。

目次

警告 4

注意 5

その他の安全上のご注意……6

各部の名称と働き 7

前面 7

後面 8

接続 11

概要 11

DXC-390の基本システム接続例 12

コンピューターとの接続 13

本機の性能を保持するために（使用上のご注意）……14

主な仕様……14

保証書とアフターサービス 16

警告

下記の注意を守らないと、 火災や感電により死亡や大けがにつながることがあります。

電源コードを傷つけない

電源コードを傷 つけると、火災や感電の原因となることがあります。

• 設置時に、製品とラック（棚）などの間に、はさみ込んだりしない。
• 電源コードを加工したり、傷つけたりしない。
• 重いものをのせたり、引っ張ったりしない。
• 熱器具に近づけたり、加熱したりしない。
• 電源コードを抜くときは、必ずプラグを持って抜く。

万一、電源コードが傷んだら、お買い上げ店またはソニーのサービス窓口に交換をご依頼ください。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となることがあります。

万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続コードを抜いて、お買い上げ店またはソニーのサービス窓口にご相談ください。

内部を開けない

内部には電圧の高い部分があり、キャビネットや裏ぶたを開けたり改造したりすると、火災や感電の原因となることがあります。内部の調整や設定、点検、修理はお買い上げ店またはソニーのサービス窓口にご依頼ください。

注意

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

ぬれた手で電源プラグをさわらない

ぬれた手で電源プラグを抜き差しすると、感電の原因となることがあります。

接続の際は電源を切る

電源コードや接続コードを接続するときは、電源を切ってください。感電や故障の原因となることがあります。

指定された電源コード、接続コードを使う

取扱説明書に記されている電源コード、接続コードを使わないと、感電や故障の原因となることがあります。

安全アースを接続する

安全アース端子のある機器は、安全アースを接続してください。安全アースを接続しないと、感電の原因となることがあります。

安全アースを取り付けることができない場合は、お買セントから抜く上げ店またはソニーのサービス窓口にご相談ください。

不安定な場所に設置しない

ぐらつ いた台の上や傾いたところに設置すると、倒れたり落ちたりしてけがの原因となることがあります。また、設置・取り付け場所の強度を充分にお確かめください。

雨のあたる場所や、油煙、湯気、湿気、ほこりの多い場所には設置しない

上記のような場所に設置すると、火災や感電の原因となることがあります。

取扱説明書に記されている仕様条件以外の環境での使用は、火災や感電の原因となることがあります。

お手入れの際は、電源を切って電源プラグを抜く

電源を接続したままお手入れをすると、感電の原因となることがあります。

注意

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

注意

移動させるときは電源コード、接続コードを抜く

接続したまま移動させると、コードが傷つき、火災や感電の原因となることがあります。

指示

表示された電圧で使用する

機器に表示されたものと異なる電源電圧で使用すると、火災や感電の原因となることがあります。

注意

DC電源で使用するときは、下記の注意を守る

下記の注意事項を守らないと、火災や故障の原因となることがあります。

• DC電源は連続定格で30W 以上供給できるものを使用する。
• DC電源使用時は、本体の電源スイッチでは電源を切れないため、安全のためにDC 電源側に電源スイッチ、ヒューズを設ける。
• DC 15 VIN 端子への接続には、十分な電流容量の接続コードを用い、極性に注意の上、芯線がゆるんだり、ショートしないように確実に取り付ける。

禁止

DXC-390以外の機器には接続しない

本機はDXC-390専用のカメラアダプターです。 CAMERA端子にDXC-390以外の機器を接続すると、火災や故障の原因となることがあります。

本機はCCZ-Aケーブルを使う他の機器との接続はできません。

その他の安全上のご注意

重要

機器の名称と電気定格は、底面に表示されています。

ご注意

アースの接続は、必ず電源プラグを電源コンセントへ 接 続 する前に行ってください。

アースの接続を外す場合は、必ず電源プラグを電源コンセントから抜いてから行ってください。

各部の名称と働き

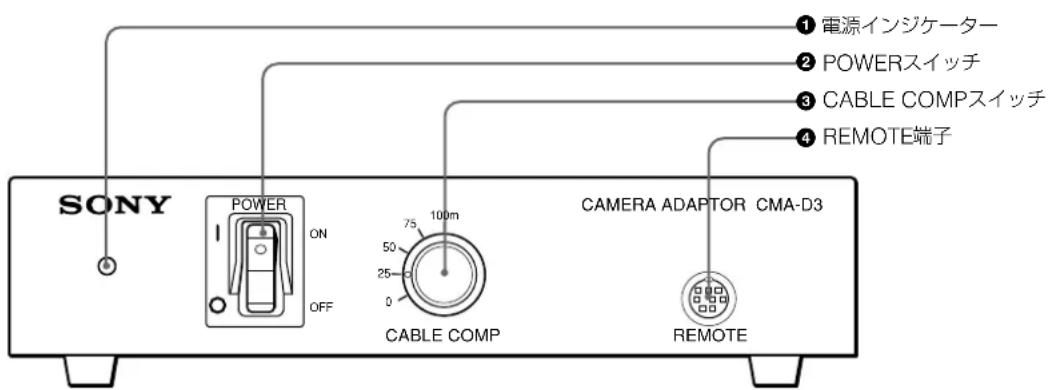

前面

SONY POWER ON OFF CABLE COMP 75 100m 25 0 50 ① 電源インジケーター ② POWERスイッチ ③ CABLE COMPスイッチ ④ REMOTE端子 CAMERA ADAPTOR CMA-D3 REMOTE

①電源インジケーター

AC電源使用時は、POWERスイッチ②をONにすると点灯します。

DC電源使用時は、後面のDC 15V IN 端子に電源が供給されると点灯します。

② POWER（電源）スイッチ

AC電源使用時、本機の電源をON/OFFします。

ご注意

後面のDC/AC SELECTスイッチが「 DC」に 設 定し てあるときは、POWERスイッチは働きません。

③ CABLE COMP（ケーブル補償）スイッチ

接続ケーブルの長さに応じて切り換えます。

④ REMOTE 端子（ミニDIN 8ピン）

リモートコントロールユニットRM-C950（別売り）を接続します。

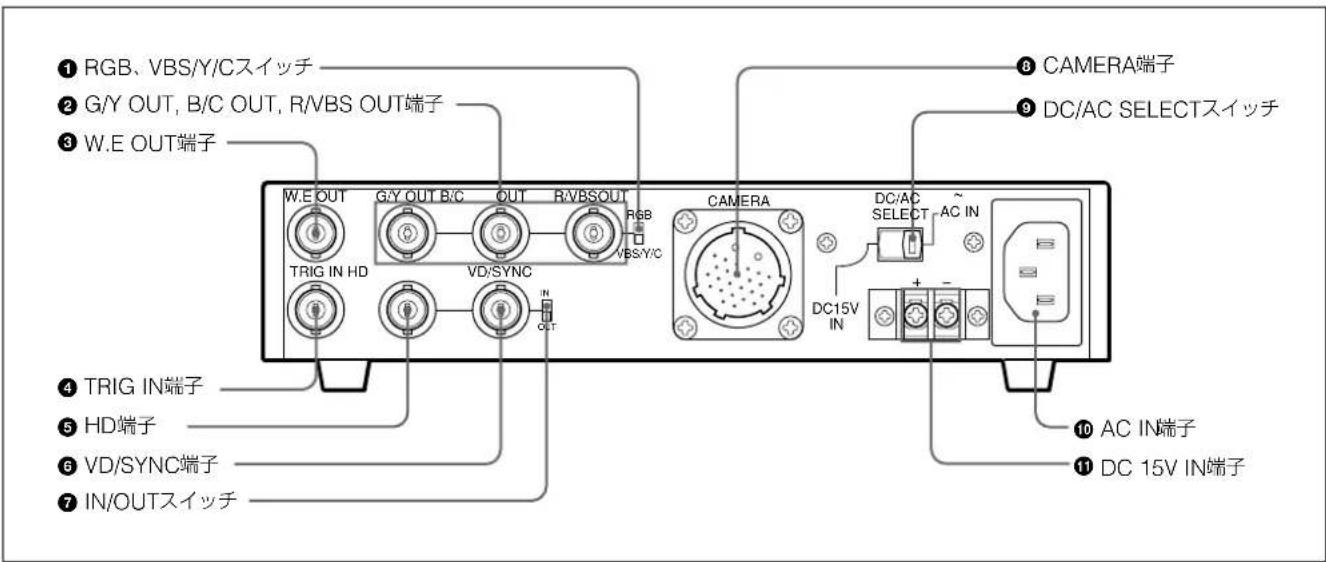

後面

① RGB、VBS/Y/Cスイッチ ② G/Y OUT, B/C OUT, R/VBS OUT端子 ③ W.E OUT端子 W.E OUT G/Y OUT B/C OUT R/VBSOUT TRIG IN HD VD/SYNC IN OUT CAMERA ⑧ CAMERA端子 ⑨ DC/AC SELECTスイッチ DC15V IN DC/AC SELECT AC IN ⑭ AC IN端子 ⑪ DC 15V IN端子 ④ TRIG IN端子 ⑤ HD端子 ⑥ VD/SYNC端子 ⑦ IN/OUTスイッチ

① RGB、VBS/Y/Cスイッチ

G/Y OUT、B/C OUT、R/VBS OUT端子②からRGB信号を出力するときは「RGB」に、VBS、Y、C信号を出力するときは「VBS/Y/C」に設定します。

② G/Y OUT、B/C OUT、R/VBS OUT（映像信号出力）端子（BNC型）

ビデオカメラからの映像信号（RGB信号またはY/C/VBS信号）を出力します。

③ W.E OUT (ライトイネーブルパルス出力) 端子 BNC型)

外部フレームメモリーなどに画像の取り込みタイミングを知らせる、ライトイネーブルパルスを出力します。

◆ 詳しくは、DXC-390の取扱説明書をご覧ください。

④ TRIG IN（トリガー入力）端子 BNC型）

ストロボモードのとき、市販のスレーブユニットをBNC型コネクターに変換して接続します。

◆ 詳しくは、DXC-390の取扱説明書をご覧ください。

水平同期信号を入力または出力します。IN/OUTスイッチ⑦で入力か出力かを切り換えます。

⑥ VD/SYNC (垂直同期/同期) 入出力端子 BNC型)

垂直同期信号、または同期信号を入力または出力します。IN/OUTスイッチ ⑦で入力か出力かを切り換えます。出力する同期信号の種類はビデオカメラの SYSTEMメニューで設定します。

⑦ IN/OUT（同期入力/出力）切り換えスイッチ

HD端子⑤とVD/SYNC端子⑥を入力端子として使うときは「IN」、出力端子として使うときは「O U T」に設定します。

外部同期機能を使わないときは「OUT」に設定してください。

HD端子、VD/SYNC端子の使いかた

HD端子とVD/SYNC端子は、ビデオカメラのメニュー設定とIN/OUT切り換えスイッチの組み合わせで、用途に応じて下表のようにお使いください。

用途	メニュー設定(ビデオカメラ)	IN/OUTスイッチの設定	端子の入出力
			HD端子	VD/SYNC端子
HD, VD信号で外部同期をかけるとき	不要	IN	HD信号を入力	VD信号を入力
VBS信号で外部同期をかけるとき	不要	IN	使用しない	VBS信号を入力
カメラの HD, VD出力を使うとき	SYSTEMメニューの SIGNALを「HD/VD」に	OUT	HD信号を出力	VD信号を出力
カメラのSYNC出力を使うとき	SYSTEMメニューの SIGNALを「C. SYNC」に	OUT	使用しない	SYNC信号を出力

⑧ CAMERA (カメラ) 端子 (26ピン)

CCMC-3MZカメラケーブルを使用して、ビデオカメラDXC-390と接続します。ケーブルを延長するときはCCMC-3MZとCCZ-Aカメラケーブルを使用します。

ピン配置図

ピン番号	信号 ピン番号 信号
A	電源出力	12	WEパルス入力
B	アース(GND)	13	コントロール
1	トリガー出力	14	未使用
2	アース(GND)	15	未使用
3	アース(GND)	16	アース(GND)
4	G/Y入力	17	未使用
5	R/VBS入力	18	IID人出力
6	アース(GND)	19	アース(GND)
7	B/C入力	20	未使用
8	アース(GND)	21	VD/SYNC人出力
9	未使用	22	未使用
10	未使用	23	未使用
11	未使用	24	未使用

10 (JP)

⑨ DC/AC SELECT（電源切換）スイッチ

AC IN端子に接続したAC電源で動作させるときはAC IN側（右側）、DC 15V IN端子に接続したDC電源で動作させるときはDC 15V IN側（左側）に切り換えます。

⑩ AC IN（交流電源入力）端子

電源コード（付属）を使用して、電源コンセントへ接続します。

付属の電源コードがコンセントの形状に合わないときは、付属の3極↔2極の変換プラグアダプターをご使用ください。

⑪ DC 15V IN（直流電源入力）端子

直流電源へ接続します。

接続

概要

適用ビデオカメラ

木機に接続できるビデオカメラ

-3CCDカラービデオカメラ DXC-390

適用カメラケーブル

本機とビデオカメラを接続するカメラケープル

• CCMC-3MZ（12ピン、D-sub 9ピン、ミニ DIN 8ピンおよびBNC型コネクター↔26ピンコネクター）（CCZ-Aカメラケープルとの中継コネクター付属）
• CCZ-A2/A5/A10/A25/A50/A100 (26ピンコネクター 26ピンコネクター )

カメラケーブルの長さに応じて本機前面のCABLE COMPスイッチを次のように切り換えます。

CABLE COMP

ケーブルの長さ	スイッチの設定
10m 以下 0
25 m 25
50 m 50
75 m 75
100 m	100

ご注意

• ケーブルの長さが表に該当しない場合は、スイッチを近い値に設定してください。また、ケーブルの長さは必ず100 m以下にしてください。
• DC電源使用時は、使用するケーブルの長さによって供給電圧が制限されます。50 m以上のケーブルでご使用になるときはDC11.5～15 Vの電源でお使いください。

電源について

本機はAC 電源または DC 電源で動作します。

- AC電源

付属の電源コードを電源コンセントに接続し、本機後面の DC/AC SELECT スイッチを AC IN 側（右側）に設定します。

本機前面の POWER スイッチで電源を ON/OFF します。

·DC電源

外部DC電源をDC 15V IN端子に接続し、本機後面のDC/AC SELECTスイッチをDC 15V IN側（左側）に設定します。

DC 15V IN端子に電源が供給されると本機の電源が入り、電源インジケーターが点灯します。(POWERスイッチは働きません。)

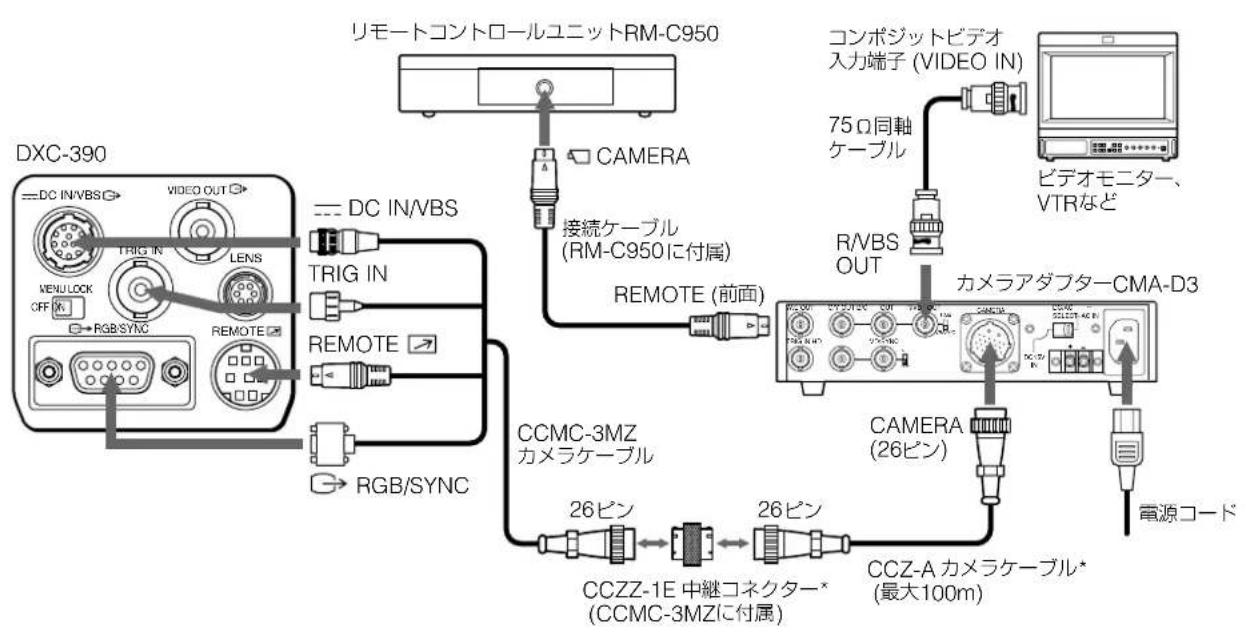

DXC-390の基本システム接続例

ご注意

接続するすべての機器の電源を切ってください。

* ケーブルを延長するとき、CCMC-3MZに付属の中継コネクターでCCZ-Aカメラケーブルを接続します。最大100 mまで延長できます。

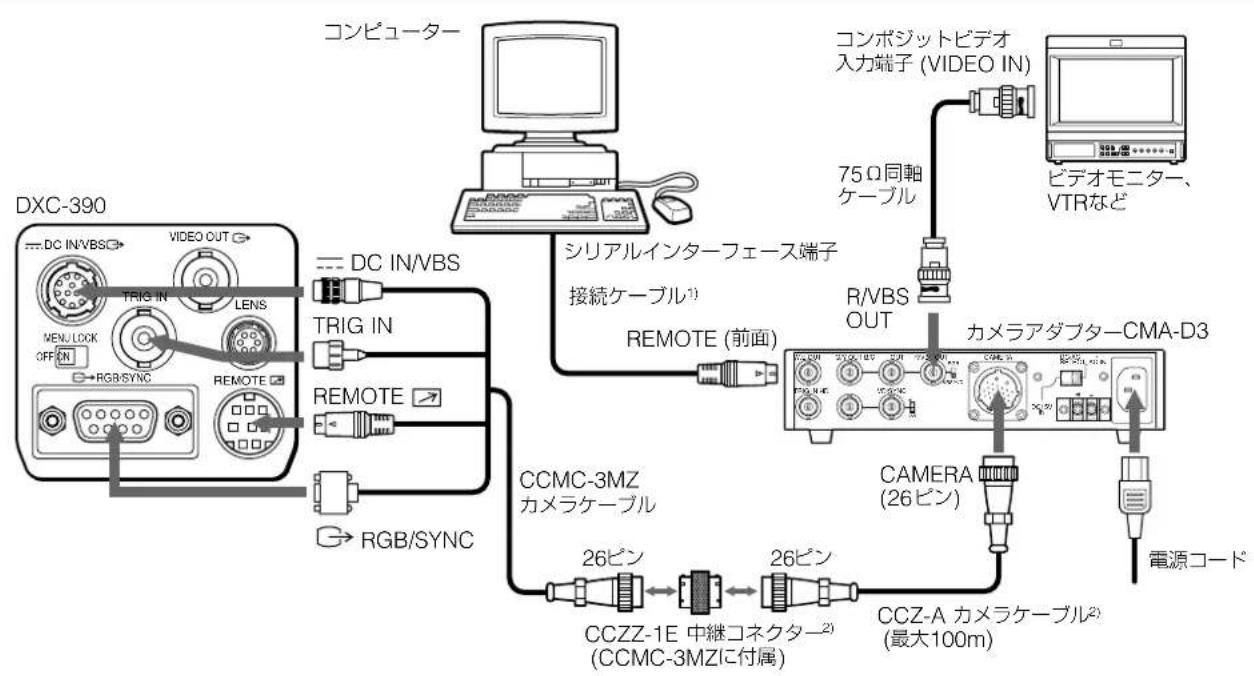

コンピューターとの接続

コンピューターのRS-232Cコマンドでビデオカメラをコントロールする接続例を下記に示します。

◆ 本機とコンピューターを接続する接続ケーブルやRS-232Cプロトコルについては、ソニーの営業所にお問い合わせください。

1) 本機とコンピューターの接続には、特定のシールドタイプの接続ケーブルを使用してください。
2) ケーブルを延長するとき、CCMC-3MZに付属の中継コネクターでCCZ-Aカメラケーブルを接続します。最大100 mまで延長できます。

本機の性能を保持するために

(使用上のご注意)

使用・保管場所

次のような場所での使用および保管は避けてください。

• 極端に暑い所や寒い所（動作温度は -5^ +45^ ）
• 直射日光が長時間あたる場所や暖房器具の近く
  ・強い磁気を発するものの近く
  ・強力な電波を発するテレビやラジオの送信所の近く

輸送

輸送するときは、付属のカートンとクッション、または同等品で梱包し、強い衝撃を与えないようにしてください。

お手入れ

• 外装の汚れは、乾いたやわらかい布で軽く拭き取ってください。汚れがひどいときは、中性洗剤溶液を少し含ませた布で汚れを拭き取った後、からぶきしてください。
• アルコール、ベンジン、シンナー、殺虫剤など揮発性のものをかけると、表面の仕上げをいためたり、表示が消えたりすることがあります。

主な仕様

一般

電源電圧 AC 100 V、50/60 Hz

または DC 11 V～15 V

出力電圧 DC 15 V、0.8 A (AC入力時)

DC入力時はDC INの電圧に従う（CAMERA 端子より出力）

消費電力 約22W(AC入力時)、約15W(DC入力時) ビデオカメラ DXC-390の消費電力を含む

外形寸法 210×44×210 mm（幅/高さ/奥行き） 突起部含まず

質量 約1.4 kg

入出力端子

CAMERA端子

26ピン丸型（メス）、バヨネットロック式

DC電源出力、RGBまたはVBS/Y/Cビデ

オ入力、同期信号入力または出力、トリ

ガー出力、ライトイネーブル入力、1線式シ

リアル通信入出力

映像出力端子

G/Y OUT BNC型

1.0 Vp-p (GはSYNC ON時)、75Ω、SYNC ON/OFF可 (G)

B/C OUT BNC型

1.0 Vp-p (BはSYNC ON時) または 0.3 Vp-p(PAL C Burst)、0.286 Vp-p (NTSC CBurst)、75Ω、SYNC ON/OFF 可 (B)

R/VBS OUT BNC型

1.0 Vp-p (RはSYNC ON時)、75Ω、SYNCON/OFF可 (R)

同期入出力端子

HD	BNC型
	入力時:2~4 Vp-p、75Ω(終端抵抗内蔵)
	出力時:2 Vp-p、75Ω、
VD/SYNC	BNC型
	入力時:2~4 Vp-p(VD)または1 Vp-p (VBS)
	75Ω(終端抵抗内蔵)
	出力時:2 Vp-p、75Ω
トリガー入力端子	TRIG IN: BNC型
	TTLレベル

ライトイネーブル出力端子

	W.E OUT:BNC 型
	TTLレベル、正または負極性
リモート端子	REMOTE:8ビンミニDIN型

付属品

変換プラグアダプター (1)

電源コード (1)

取扱説明書 (1)

保証書 (1)

ソニー業務用製品ご相談窓口のご案内 (1)

別売りアクセサリー

リモートコントロールユニット	RM-C950
カメラケーブル	CCMC-3MZ (3 m)
	CCZ-A2 (2 m)/A5 (5 m)/A10 (10 m)/A25 (25 m)/
	A50 (50 m)/A100 (100 m)

本機の仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づくクラスA情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。

保証書とアフターサービス

保証書

• この製品には保証書が添付されていますので、お買い上げの際にお受け取りください。
• 所定事項の記入および記載内容をお確かめのうえ、大切に保存してください。

アフターサービス

調子が悪いときはまずチェックを

この説明書をもう一度ご覧になってお調べください。

それでも具合の悪いときはサービスへ

お買い上げ店、または 添 付の「ソニー業務用製品ご相談窓口のご案内」にあるお近くのソニーサービス窓口にご相談ください。

保証期間中の修理は

保証書の記載内容に基づいて修理させていただきます。詳しくは保証書をご覧ください。

保証期間経過後の修理は

修理によって機能が維持できる場合は、ご要望により有料修理させていただきます。

保証期間中の修理など、アフターサービスについてご不明な点は、お近くのソニーのサービス窓口にお問い合わせください。

お問い合わせは

「ソニー業務用商品相談窓口のご案内」にある窓口へ

ソニー株式会社 〒108-0075 東京都港区港南1-7-1
