MANUAL DE USUARIO PL5060N HP

4.930.160 hasta el 28 de agosto de 2008.

Fabricado bajo licencia de Dolby Laboratories. Dolby, Pro Logic y el símbolo de la doble D son marcas comerciales de Dolby Laboratories. WOW, SRS y el símbolo son marcas registradas de SRS Labs, Inc. La tecnología SRS WOW está incorporada bajo licencia de SRS Labs, Inc. HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas o marcas registradas de HDMI Licensing LLC. ENERGY STAR es una marca registrada propiedad del gobierno de EE.UU. HP defiende el uso legal de la tecnología y no respalda ni fomenta el uso de sus productos para fines distintos de los permitidos por las leyes de propiedad intelectual. La información de este documento está sujeta a cambios sin previo aviso.

El texto marcado de esta manera indica información necesaria.

El texto marcado de esta manera indica información necesaria importante. PRECAUCIÓN: El texto resaltado de esta manera indica que no seguir las instrucciones puede causar daños en el equipo o pérdida de información.

ADVERTENCIA: Este símbolo avisa al usuario de la presencia de instrucciones de manejo y mantenimiento (reparación) importantes en la documentación adjunta. VOLTAJE PELIGROSO: El texto resaltado de esta manera indica la presencia de tensión eléctrica no aislada dentro de la carcasa del producto de una magnitud que puede ser suficiente para constituir un riesgo de descarga eléctrica a las personas.iii Medidas de seguridad importantes ADVERTENCIA: PARA REDUCIR EL RIESGO DE FUEGO O DE DESCARGA ELÉCTRICA, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD. PRECAUCIÓN: RIESGO DE DESCARGA ELÉCTRICA w NO ABRIR ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA (O PARTE TRASERA). ESTE PRODUCTO NO CONTIENE PIEZAS REPARABLES POR EL USUARIO. ENCOMIENDE CUALQUIER TRABAJO DE REPARACIÓN A PERSONAL TÉCNICO CUALIFICADO. ESTE SÍMBOLO PRETENDE AVISAR AL USUARIO DE LA PRESENCIA DENTRO DE LA CARCASA DEL PRODUCTO DE UN «VOLTAJE PELIGROSO» SIN AISLAMIENTO, QUE PUEDE SER LO SUFICIENTEMENTE ELEVADO COMO PARA SUPONER UN RIESGO DE DESCARGA ELÉCTRICA PARA LAS PERSONAS. ENCOMIENDE CUALQUIER TRABAJO DE REPARACIÓN A PERSONAL TÉCNICO CUALIFICADO. ESTE SÍMBOLO AVISA AL USUARIO DE LA PRESENCIA DE INSTRUCCIONES DE MANEJO Y MANTENIMIENTO (REPARACIÓN) IMPORTANTES EN LA DOCUMENTACIÓN ADJUNTA. PRECAUCIÓN: NO COLOQUE ESTE APARATO EN UN CARRO, SOPORTE, TRÍPODE, ESTANTE O MESA INESTABLE. EL APARATO PODRÍA CAERSE Y CAUSAR LESIONES GRAVES A PERSONAS Y DAÑARSE GRAVEMENTE. UTILÍCELO SOLAMENTE CON UN CARRO, SOPORTE, TRÍPODE, ESTANTE O MESA QUE HAYA SIDO RECOMENDADO POR EL FABRICANTE O VENDIDO JUNTO CON EL APARATO. PARA INSTALAR EL APARATO, SIGA LAS INSTRUCCIONES DEL FABRICANTE Y UTILICE LOS ACCESORIOS DE MONTAJE RECOMENDADOS POR EL FABRICANTE. EL CONJUNTO DEL APARATO Y EL CARRO DEBERÁ MOVERSE CON MUCHO CUIDADO. LAS PARADAS RÁPIDAS, UNA FUERZA EXCESIVA Y LAS SUPERFICIES IRREGULARES PUEDEN SER LA CAUSA DE QUE EL CONJUNTO DEL APARATO Y EL CARRO VUELQUE. wiv Guía del usuario del televisor de alta definición de plasma HP INFORMACIÓN Este producto ha sido sometido a pruebas para certificar que cumple con los límites establecidos para los dispositivos digitales de clase B en la Parte 15 de las normas de la FCC. Tales límites se han marcado para proporcionar una protección razonable contra las interferencias perjudiciales emitidas en una vivienda. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia. De no instalarse y utilizarse según las instrucciones, este aparato puede causar interferencias en las comunicaciones de radio. Sin embargo, no se puede garantizar que no se originen interferencias en una instalación determinada. Si este equipo causa interferencias perjudiciales a la recepción de radio o televisión, que pueden determinarse apagando y encendiendo el equipo, se recomienda corregir la interferencia siguiendo uno o varios de los siguientes procedimientos: ■ Reorientar o cambiar de lugar la antena receptora. ■ Aumentar la distancia entre el equipo y el receptor. ■ Conectar el equipo a una toma de corriente de un circuito distinto del conectado al receptor. ■ Consultar al distribuidor o a un técnico de radio o TV experimentado para obtener ayuda. Aviso sobre el subtitulado cerrado Este receptor de televisión puede mostrar subtitulado de televisión según el apartado 15.119 de las normas de la FCC. Declaración de la FCC sobre exposición a radiaciones Este equipo cumple los límites de exposición a radiaciones establecidos por la FCC para entornos no controlados. Este equipo debe instalarse y utilizarse respetando la distancia mínima de 20 cm entre el radiador y su cuerpo. Modificaciones La FCC exige que se advierta al usuario que todo cambio o modificación que se realice en este dispositivo y no esté expresamente aprobado por Hewlett Packard Company puede anular la autorización del usuario para manejar el equipo. Cables Las conexiones de este dispositivo han de realizarse con cables apantallados con fundas de conectores RFI/EMI metálicas para mantener el cumplimiento de las normas y reglamentos de la FCC. ENTIDAD RESPONSABLE Hewlett-Packard Company a la atención de: Product Regulations Manager 10955 Tantau Avenue Building 45NL Cupertino, CA 95014, EE.UU. Instrucciones de seguridad importantes La electricidad se usa para realizar muchas funciones útiles, pero también puede causar lesiones a personas y daños en la propiedad si se utiliza incorrectamente. Este producto ha sido diseñado y fabricado con la más alta prioridad en la seguridad. Sin embargo, su uso incorrecto puede provocar descargas eléctricas y/o fuego. Para evitar peligros potenciales, por favor tenga muy en cuenta las instrucciones siguientes al instalar, utilizar y limpiar el producto. Para garantizar su seguridad y prolongar la vida útil de su televisor, lea cuidadosamente las precauciones siguientes antes de utilizarlo.v

Lea estas instrucciones. 2 Guarde estas instrucciones. 3 Preste atención a todas las advertencias. 4 Siga todas las instrucciones. 5 No utilice este aparato cerca del agua. 6 Límpielo solamente con un paño seco. 7 No bloquee ninguna de las ranuras de ventilación. Instale el aparato de acuerdo con las instrucciones del fabricante. 8 No lo instale cerca de fuentes de calor como radiadores, salidas de aire caliente, estufas u otros aparatos (incluidos los amplificadores) que generen calor. 9 No anule las funciones de seguridad del enchufe polarizado o con toma de tierra. Un enchufe polarizado tiene dos patillas planas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos patillas planas y una tercera patilla de conexión a tierra. La patilla ancha o la tercera patilla están previstas para su seguridad. Si el enchufe suministrado no encaja en la toma de corriente, consulte a un electricista para que sustituya la toma. 10 Proteja el cable de alimentación de forma que no pueda pisarse o quedarse pillado, especialmente las clavijas o los enchufes de corriente y el punto por donde salen del aparato. 11 Utilice únicamente las conexiones y los accesorios especificados por el fabricante. 12 Utilice el producto únicamente con el carrito, soporte, trípode, plataforma o mesa especificada por el fabricante o vendida con el aparato. Cuando utilice un carrito, extreme las precauciones al mover conjuntamente el carrito y el aparato para evitar lesiones por vuelco. 13 Desenchufe este aparato durante tormentas eléctricas o cuando no lo utilice durante largos períodos de tiempo. 14 Diríjase a personal técnico cualificado para todo tipo de reparación. Se requiere asistencia técnica cuando el aparato se haya dañado de algún modo, como un cable o un enchufe estropeado, si se ha derramado líquido o se ha dejado caer un objeto en el interior del aparato, éste ha quedado expuesto a la lluvia o la humedad, no funciona normalmente o se ha caído. 15 Fuentes de alimentación — Este producto deberá utilizarse solamente con el tipo de fuente de alimentación indicado en la etiqueta de especificaciones. Si no está seguro del tipo de suministro eléctrico de su casa, consulte a su distribuidor o a la compañía eléctrica que le corresponda. Para los productos diseñados para funcionar con pilas u otra fuente de alimentación, consulte las instrucciones de uso. 16 Sobrecarga — No sobrecargue las tomas de corriente, los cables alargadores ni los receptáculos de cables integrados ya que se puede correr el riesgo de causar un incendio o recibir una descarga eléctrica. 17 Piezas de repuesto — Cuando se necesiten piezas de repuesto, asegúrese de que el técnico de servicio utilice las piezas de repuesto especificadas por el fabricante u otras cuyas características sean idénticas a las de las piezas originales. El uso de piezas no autorizadas puede causar incendios, descargas eléctricas u otros peligros. 18 Verificación de seguridad — Una vez completado cualquier trabajo de mantenimiento o reparación en este producto, pida al técnico de servicio que realice verificaciones de seguridad para determinar si el producto está en condiciones de funcionamiento apropiadas. 19 No exponga el aparato a ningún tipo de goteo o salpicadura de líquidos y no coloque sobre el aparato ningún tipo de objeto que contenga líquido. 20 ADVERTENCIA: Enchufe el cable de alimentación en una toma de corriente a la que pueda acceder fácilmente la clavija del cable cuando sea necesario desconectar la alimentación. 21 Reparación: El usuario no debe intentar realizar reparaciones del aparato distintas de las descritas en las instrucciones de uso. Diríjase a personal técnico cualificado para todas las demás reparaciones.vi Guía del usuario del televisor de alta definición de plasma HP ■ Agua y humedad — No utilice este producto cerca del agua, como cerca de bañeras, lavabos, fregaderos de cocina o lavadoras, ni en sótanos húmedos, ni cerca de piscinas o lugares similares. ■ Soporte — No coloque el producto en un carro, soporte, trípode o mesa inestable. La colocación del producto en una base inestable puede ser la causa de que el producto se caiga, lo que podrá causar lesiones graves a personas y también daños al producto. Utilice solamente un carro, soporte, trípode, estante o mesa recomendado por el fabricante o vendido junto con el producto. ■ Selección de la ubicación — Seleccione un lugar bien ventilado y no expuesto a la luz solar directa. ■ Ventilación — Los orificios de ventilación y otras aberturas de la carcasa han sido diseñados para ventilar el producto. No cubra ni bloquee estos orificios de ventilación y aberturas porque la falta de ventilación puede causar recalentamiento y/o reducir la duración del producto. No coloque el producto en una cama, sofá, alfombra u otra superficie similar porque las aberturas de ventilación podrían quedar bloqueadas. Este producto no ha sido diseñado para ser empotrado; no lo coloque en un lugar cerrado, como un mueble librería o una estantería, a menos que disponga de la ventilación apropiada o que se sigan las instrucciones del fabricante. ■ La pantalla utilizada en este aparato está hecha de cristal. Por lo tanto, podría romperse si el producto se cae o recibe un golpe fuerte. En caso de rotura de la pantalla de cristal líquido, tenga cuidado para que sufrir heridas por el cristal roto. ■ Calor — El producto debe colocarse alejado de fuentes de calor, como chimeneas, radiadores, salidas de aire caliente, estufas u otros productos (incluidos los amplificadores), que generen calor. ■ Precauciones para la utilización en ambientes de alta o baja temperatura: Cuando se utilice la unidad en un lugar (habitación u oficina) a baja temperatura, la foto puede dejar estelas o aparecer algo retardada. No se trata de una avería y la unidad se recuperará cuando la temperatura vuelva a ser normal. No deje la unidad en un lugar caliento o frío. Además, no deje la unidad en un lugar expuesto a la luz solar directa ni cerca de un radiador, ya que la caja podría deformarse y la pantalla dejar de funcionar correctamente. Temperatura de almacenamiento: de –20 °C a +60 °C (de –4 °F a +140 °F). Temperatura de funcionamiento: de 0 °C a 40 °C (de 32 °F a 104 °F). ■ Precauciones al transportar el televisor — Cuando transporte el televisor, no lo agarre nunca por los altavoces. El televisor deberá ser transportado siempre por dos personas, que lo agarren con ambas manos, una a cada lado de la pantalla. ■ Tormentas eléctricas — Para una mayor protección del televisor durante las tormentas de rayos, siempre que vaya a dejar el televisor desatendido o sin utilizar durante mucho tiempo, desenchúfelo de la toma de corriente y desconecte la antena. Así evitará al televisor los daños debidos a rayos y subidas de voltaje. ■ Líneas de energía eléctrica — Los sistemas de antenas exteriores nunca deben colocarse cerca de las líneas de energía eléctrica ni de otros circuitos de luz o electricidad, ni donde pueda caer sobre dichas líneas o circuitos. A la hora de instalar un sistema de antena exterior, se deben extremar las precauciones para no tocar las líneas ni los circuitos de conducción eléctrica, ya que el contacto podría ser letal.vii ■ Conexión a tierra de la antena exterior — Si conecta una antena exterior al televisor, asegúrese de que el sistema de antena esté conectado a tierra para obtener cierta protección ante los picos de tensión y la acumulación de cargas estáticas. El Artículo 810 del Código Nacional Eléctrico, ANSI/NFPA 70, proporciona información relativa a la instalación a tierra física del mástil y de la estructura de soporte, así como del cable de entrada a la unidad de descarga de antena, al tamaño de los conductores a tierra, a la ubicación de la unidad de descarga de antena, a la conexión de electrodos a tierra y a los requisitos que deben cumplir dichos electrodos. ■ Para evitar un incendio, no ponga nunca ningún tipo de vela o llama al descubierto encima o cerca del televisor. ■ Para impedir un incendio o una descarga eléctrica, no exponga este aparato a ningún tipo goteo ni salpicaduras de líquidos. Tampoco deberán ponerse encima del producto objetos que contengan líquido, como floreros. ■ Para evitar incendios y descargas eléctricas, no ponga el cable de alimentación de CA bajo el televisor u otros objetos pesados. ■ Apague el aparato y desconecte el cable de alimentación de CA (ca) de la toma de corriente antes de manejarlo. ■ Utilice un paño blando y páselo suavemente por la superficie de la pantalla. No utilice un paño basto, porque podría rayar la superficie de la pantalla. ■ Cuando la pantalla esté muy sucia utilice un paño blando humedecido para limpiarla. (Tenga cuidado al pasar el paño porque si lo hace con fuerza puede dañar la pantalla.) ■ Si la pantalla tiene polvo, pase un cepillo contra la electricidad estática, de venta en el comercio, para limpiarla. ■ Para proteger la pantalla, no utilice un paño sucio, limpiadores químicos ni un paño químico para limpiarla. Estos materiales pueden dañar la superficie de la pantalla.

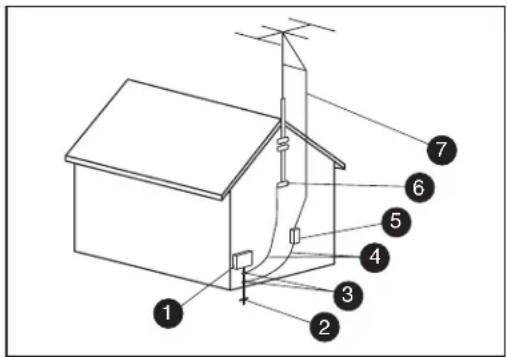

Conexión a tierra de la antenaConexión a tierra de la antenaComponente de conexión a tierraEquipo de suministro eléctricoToma de tierraToma de tierraConductores de conexión a tierra (NEC Sección 810-21) Unidad de descarga de la antena (NEC Sección 810-20) Cable de antenaElectrodos de conexión a tierra de la alimentacióneléctrica (NEC Art 250, Parte H)Referenciaviii Guía del usuario del televisor de alta definición de plasma HP Información importante El televisor debe ser reparado por un técnico autorizado. Este televisor no puede ser reparado por el usuario. Los cambios pueden dañar el televisor y anular la garantía. Los cambios o modificaciones que no estén expresamente aprobados por el fabricante podrían anular la autorización para que el usuario utilice el equipo. Información sobre el reciclaje Para obtener información sobre el reciclaje de este producto a través de HP, consulte: http://www.hp.com/recycle Es posible que en su región existan otras opciones de reciclaje. Si se encuentra en EE.UU. y Canadá, también puede llamar al (1) (888) 485-1849. Cumplimiento de la norma ENERGY STAR Los productos marcados con el logotipo ENERGY STAR en el embalaje cumplen las directrices de la Agencia de Protección del Medio Ambiente de EE.UU. ENERGY STAR en cuanto al uso eficiente de energía. Los productos con la etiqueta ENERGY STAR están diseñados para utilizar menos energía, por lo que contribuyen a ahorrar dinero en las facturas de electricidad y a proteger el medio ambiente. ENERGY STAR es una marca registrada propiedad del gobierno de EE.UU. Precauciones de limpieza Desenchufe el televisor antes de limpiar la pantalla. El uso de disolventes, como alcohol, o de productos abrasivos, como toallitas humedecidas o tratadas químicamente, puede dañar el televisor o la pintura del marco. No exponga el producto a gases ni líquidos volátiles, como pesticidas. No permita que el televisor entre en contacto con productos de vinilo o caucho durante un tiempo prolongado. Un contacto prolongado podría eliminar o degradar la superficie. Precauciones para el traslado El TV es pesado; para trasladarlo a otro lugar, no olvide seguir siempre los principios de ergonomía. Debido al tamaño y al peso del TV, se recomienda que el traslado del televisor se realice entre dos personas como mínimo. Para el traslado, utilice las asas de la parte posterior del televisor o agárrelo por encima y por debajo de la pantalla. Si los altavoces vienen acoplados a la pantalla, no la levante por los altavoces; en su lugar, utilice las asas de la parte trasera del televisor o agárrelo por debajo y por encima de la pantalla. Nunca coloque el televisor con el cristal de la pantalla hacia abajo, a menos que esté protegido por almohadillas.

Para impedir que una foto estática acabe grabándose de forma permanente en el TV de plasma, evite visualizarla durante mucho tiempo. Algunos ejemplos de imágenes estáticas son: logotipos, videojuegos, fotos digitales, teletexto e imágenes representadas en el modo 4:3.

Protección contra la retención de fotos: Si se muestran los datos de una foto estática durante varios minutos, la función para impedir la retención de fotos se activa automáticamente con el fin de proteger la pantalla. Si la foto desaparece, cambie la imagen o cambie la fuente de entrada para ver una foto.Índice Índice ix

Índice Medidas de seguridad importantes.................. iii Modificaciones...............................................iv Cables ..........................................................iv Instrucciones de seguridad importantes .............iv Información importante.................................. viii Familiarización con el televisor ....... 1 Identificación de elementos incluidos en el embalaje ..................................................... 2 Ubicación de botones y conectores del televisor.......3 Limpieza .............................................................6 Precauciones de limpieza ................................6 Limpieza del televisor...................................... 6 Instalación...................................... 7 Selección de una ubicación adecuada.................... 7 Traslado del TV .............................................. 8 Montaje o desmontaje de la base.....................8 Instalación del televisor ......................................... 9 Montaje y conexión de los altavoces de la pantalla......................................................... 9 Conexión de las fuentes de señal del televisor.. 10 Conexión de la televisión por cable o la antena de recepción por ondas..................................... 11 Conexión de la señal por cable o por satélite con un receptor externo....................................... 11 Conexión de un reproductor de DVD, VCR, DVR, consola de videojuegos o videocámara .......... 12 Conexión de una videograbadora para grabar ........................................................ 15 Conexión de un PC....................................... 15 Conexión de un sistema de sonido externo ...... 16 Conexión de la alimentación del televisor........ 16 Encendido del televisor ..................17 Encendido y apagado (standby) del televisor .........17 Uso del Icono de fijación inicial......19 Ajuste inicial ......................................................19 Usando el Control Remoto .............21 Manejo del TV....................................................21 Uso de controles remotos universales...............21 Instalación o sustitución de las pilas del control remoto.........................................................21 Identificación de los botones del control remoto.........................................................22 Ajuste del volumen..............................................24 Silenciamiento del sonido ..............................24 Cambio del Modo de Foto...................................24 Cambio de canales.............................................24 Selección del último canal..............................24 Visualización de información del programa .....24 Selección de la fuente de ingreso .........................25 Cambio de visualización con el botón Aspecto ......25 Activación de los subtítulos ..................................25 Ajuste del modo SAP/MTS estéreo........................26 Cambio del modo de audio .................................26 Activación del Timer Dormir .................................26 Fijaciones del TV ................................................26 Entrada y salida del menú en pantalla.............26x Guía del usuario del televisor de alta definición de plasma HP Cambio de las fijaciones del TV .....27 Uso de los menús en pantalla .............................. 27 Uso del menú Foto.............................................. 28 Ajustes de foto ............................................. 29 Uso del menú Audio ........................................... 30 Ajuste del sonido.......................................... 30 Uso del menú Tiempo ......................................... 31 Uso del menú Canal ........................................... 31 Uso del menú CC ............................................... 33 Uso del menú Control pat.................................... 34 Uso de la clave ............................................ 35 Ajuste del control paterno.............................. 35 Cómo desbloquear un programa temporalmente ............................................. 39 Reactivación del control paterno tras un desbloqueo temporal .................................... 39 Uso del menú Sistema......................................... 40 Inicio de Fijar Icono (Wizard) ........................ 40 Restablecimiento de Fijaciones Default ............ 40 Uso del Lavado Blanco.................................. 40 Selección del Modo Standby (Control alimentación) ............................................... 40 Cómo obtener respuestas a preguntas ..................................... 41 Términos comunes en el campo de la televisión ......41 ¿Qué son la televisión analógica, la televisión digital y la televisión de alta definición (HDTV)?.......................................................41 ¿Cuál es la diferencia entre los formatos de señales progresivo y entrelazado en el caso de la televisión digital?........................................................41 ¿Qué es el índice de aspecto variable? ...........41 ¿Qué es HDMI?............................................42 Identificación de los cables utilizados....................42 Especificaciones ............................ 45 Gráfica de compatibilidad con PC........................48 Resolución de problemas .............. 49Familiarización con el televisor Familiarización con el televisor 1 Familiarización con el televisor Gracias por adquirir un televisor de alta definición de plasma HP. La gama de televisores de alta definición de HP combina imágenes de primera categoría con un diseño estilizado y elegante. Características: ■ Precisión de foto excepcional con fotos claras, nítidas y de sólidos tonos negros que dan vida a los detalles más sutiles, gracias a un avanzado motor de vídeo que ofrece un ajuste de contraste dinámico y una nitidez mejorada de calidad fotográfica. Este televisor HP incluye un sistema de enriquecimiento de color con filtros combinados en 2D que reproduce con precisión los tonos de la piel y los colores vivos. ■ Un sonido de extraordinaria calidad emana de los dos altavoces desmontables. Cada altavoz produce un potente sonido gracias a sus dos altavoces de tonos medios y un tweeter. El sistema de altavoces de alta fidelidad de HP se complementa con la tecnología de procesamiento de audio SRS WOW, que mejora la claridad vocal y los graves para proporcionar una experiencia de sonido envolvente. ■ Una amplia variedad de entradas analógicas y digitales, entre ellas un sintonizador de HDTV, HDMI y puertos de vídeo de componentes. Los conectores de salida de audio digital y analógico permiten conectar sin problemas altavoces de audio externos o un receptor de audio. ■ Pantalla de acabado negro clásico que encaja en cualquier decoración. El soporte de sobremesa es estilizado y elegante, además de desmontable. ■ Mejora de nitidez fotográfica que produce imágenes nítidas y cristalinas. ■ Adaptación de contraste dinámico, que permite ajustar la calidad de la foto de forma independiente por cada escena. ■ Reducción adaptativa del ruido de movimiento, que reduce el ruido visual sin reducir el nivel de detalle. ■ Tecnología avanzada de escalado y procesamiento de películas, que permite disfrutar de los DVD y de programas de televisión de definición estándar en una pantalla de gran tamaño. ■ Sintonizador analógico o HDTV digital integrado: para presentaciones de alta definición recibidas por cable o por antena. ■ Puerto HDMI que proporciona vídeo y audio digitales a través de un solo cable. ■ Tecnología de antirretención de imágenes que prolonga la vida útil de la pantalla. ■ Pantalla de duración ultralarga que proporciona hasta 60.000 horas de funcionamiento. Todas las especificaciones representan las especificaciones típicas proporcionadas por los fabricantes de componentes HP; el rendimiento real puede ser superior o inferior. La duración de la pantalla está determinada por el tiempo en el que la luminosidad está a un 50%, comparada con la del valor inicial de la lámpara típica actual en condiciones de operación continua a ±25 °C. Sesenta mil horas equivalen a más de 23 años de siete horas al día de visualización.2 Guía del usuario del televisor de alta definición de plasma HP Identificación de elementos incluidos en el embalaje Televisor (panel con base desmontada) Base del televisor y elementos de fijación Unidad de control remoto Cable de CA (ca) Documentación Altavoces de la pantalla con elementos de fijación Source Info Last Ch+ Ch- SAP MTS Sound Picture Menu Aspect CC Sleep Ant

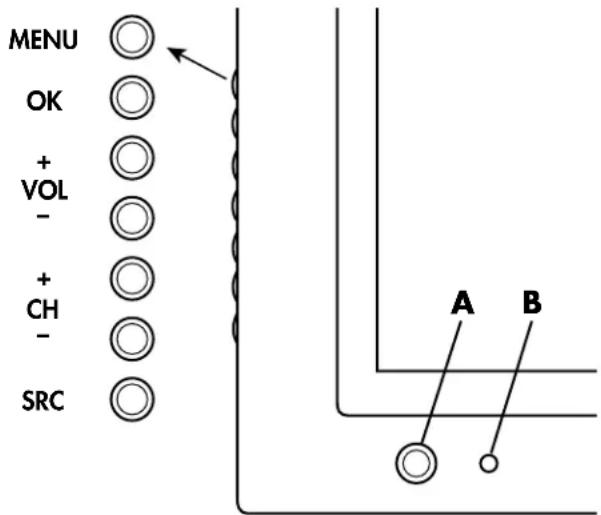

backFamiliarización con el televisorFamiliarización con el televisor 3 Ubicación de botones y conectores del televisor El televisor contiene controles, indicadores y conectores.Los indicadores del televisor se encuentran en la parte frontal y los mandos en la parte izquierda. Parte frontal del televisor MENU

TV (parte frontal) Descripción MENÚ El botón Menú muestra el menú en pantalla (OSD) o funciones como el botón Salir para cerrar el OSD. OK OK inicia la función de sincronización automática de la señal de un PC conectado. En un menú OSD, selecciona el elemento resaltado.+VOL –VOL Volumen reduce o aumenta el nivel del sonido. En un menú OSD, pulse estos botones para moverse a la derecha o a la izquierda en el menú o para ajustar un elemento. CH+ CH– Canal selecciona el siguiente canal inferior o superior. En un menú OSD, pulse estos botones para desplazarse arriba o abajo. FUENTE Fuente permite seleccionar la fuente de ingreso. Pulse Fuente para abrir la lista de fuentes de ingreso. Pulse Canal para seleccionar la fuente de ingreso y pulse OK. Pulse Fuente para cerrar la lista. En un menú OSD, este botón funciona como el botón Atrás o para subir al elemento o nivel de menú anterior.A: Botón y piloto de encendidoEl botón de encendido permite encender el televisor o ponerlo en modo de espera. El piloto luminoso del botón indica si el televisor está encendido, apagado o en espera. Cuando el televisor está encendido, la luz es azul, mientras que cuando está apagado o se encuentra en modo de espera, la luz es roja.B: Sensor del control remoto El sensor del control remoto es el punto al que hay que apuntar el control remoto.4 Guía del usuario del televisor de alta definición de plasma HP Conectores posteriores del televisor Los conectores se encuentran en la parte trasera del televisor. Los conectores del televisor que se muestran abajo se encuentran en los lados izquierdo, central y derecho de la parte trasera del televisor.

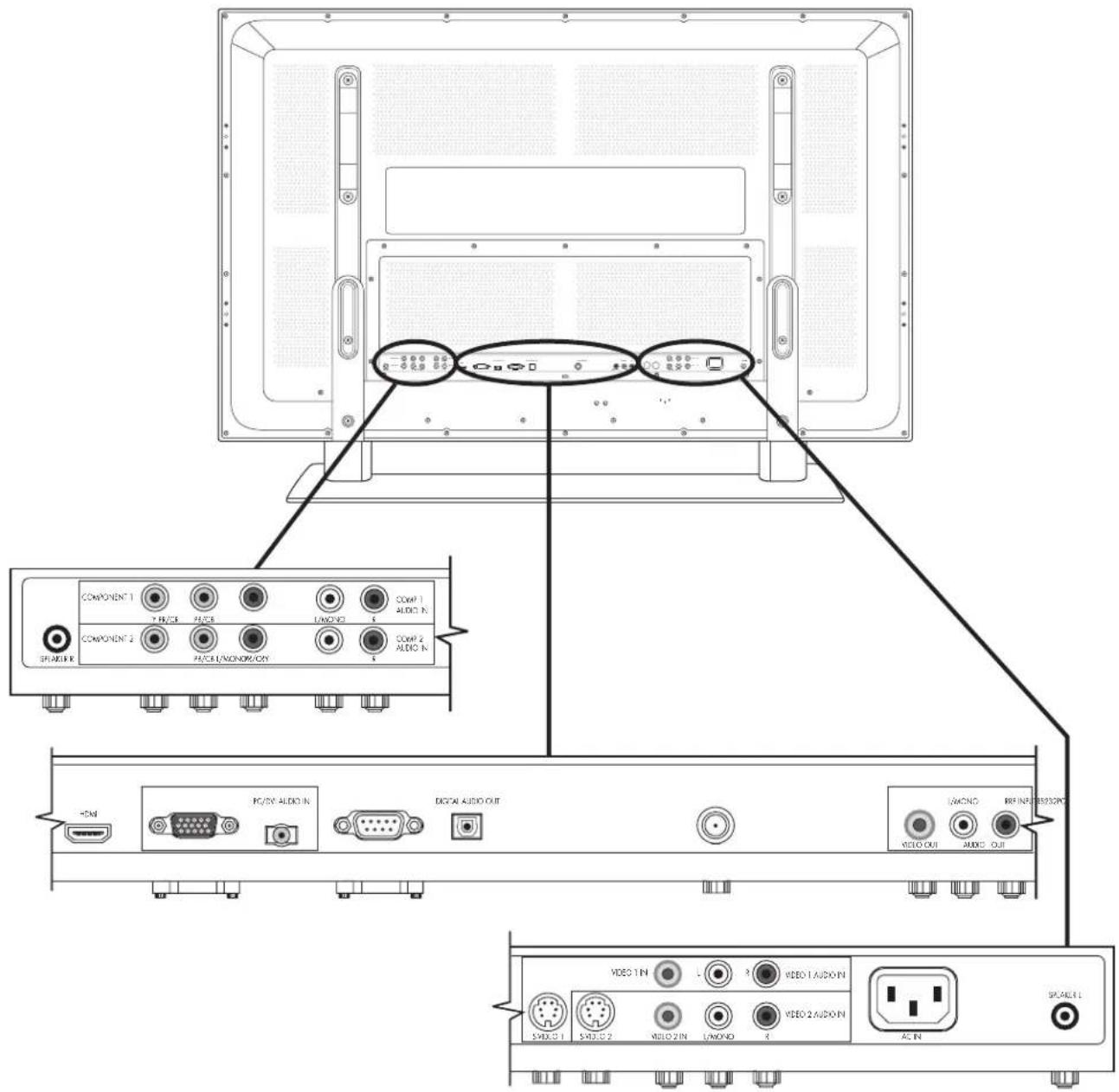

AC INFamiliarización con el televisor Familiarización con el televisor 5 Televisor (parte trasera) Descripción ■ Altavoz derecho Para conectar el cable procedente del altavoz derecho. ■ Component 1 Entrada de audio del component 1 ■ Component 2 Entrada de audio del component 2 Para conectar los cables de vídeo por componentes y los cables de audio izquierdo y derecho procedentes de los equipos opcionales. Se admiten las entradas estándar 480i, 480p, 720p y 1080i. El televisor detecta automáticamente lo que se ha conectado. Algunos receptores deben configurarse para una resolución de salida específica. ■ HDMI ■ Para conectar un cable HDMI (interfaz multimedia de alta definición) procedente de un equipo digital de alta definición opcional. O bien, ■ Para conectar un cable DVI y un cable convertidor de DVI a HDMI desde el quipo DVI opcional; se requiere un cable de audio conectado desde el equipo DVI a la entrada de audio del PC o DVI. ■ PC Permite conectar un cable VGA procedente de un PC para utilizar el televisor como monitor. ■ Entrada de audio del PC o DVI ■ Permite conectar un cable de audio procedente de la salida de audio del PC opcional. O bien, ■ Permite conectar el cable de audio procedente del equipo de DVI opcional (conectado mediante un cable DVI y un cable convertidor de DVI a HDMI en el conector HDMI). ■ RS232 Utilizado exclusivamente para mantenimiento y reparación. ■ Salida de audio digital Permite conectar un cable óptico a un sistema de audio digital externo. ■ Entrada de RF Para conectar un cable coaxial procedente de una antena o fuente de señales por cable. ■ Salida de vídeo Salida de audio Conecta el vídeo compuesto y los cables de audio izquierdo y derecho a un equipo opcional para controlar o grabar un vídeo. ■ S-Video 1 Entrada de audio del vídeo 1 ■ S-Video 2 Entrada de audio del vídeo 2 Permite conectar un cable S-Video y los cables de audio izquierdo y derecho procedentes de un equipo opcional. Utilice la entrada de audio del vídeo 1 para S-Video 1, y la entrada de audio del vídeo 2 para S-Video 2. (Los conectores de audio se comparten con la entrada de vídeo). ■ Entrada de vídeo 1 Entrada de audio del vídeo 1 ■ Entrada de vídeo 2 Entrada de audio del vídeo 2 Permite conectar un cable de vídeo compuesto y los cables de audio izquierdo y derecho del equipo opcional. Utilice la entrada de audio del vídeo 1 para entrada del vídeo 1 y la entrada de audio del vídeo 2 para la entrada del vídeo 2. (Los conectores de audio se comparten con la entrada S-Video.)

No conecte los cables de vídeo a ambos conectores de entrada de S-Video y Vídeo en un conjunto. ■ Entrada de

Para enchufar el cable de alimentación incluido. NOTA: Utilice sólo el cable de alimentación suministrado. ■ Altavoz izquierdo Permite conectar el cable del altavoz izquierdo. Televisor (parte trasera) Descripción (continuación)6 Guía del usuario del televisor de alta definición de plasma HP Limpieza Precauciones de limpieza Desenchufe el televisor antes de limpiar la pantalla. La pantalla del televisor tiene una capa especial antirreflectante. El uso de disolventes, como alcohol, o de productos abrasivos, como toallitas humedecidas o tratadas químicamente, puede dañar la capa de la pantalla o la pintura del marco. No exponga el producto a gases ni líquidos volátiles, como pesticidas. No permita que el televisor entre en contacto con productos de vinilo o caucho durante un tiempo prolongado. Un contacto prolongado podría levantar el recubrimiento o degradar la superficie. Limpieza del televisor Limpie la pantalla con un paño sin pelusas ligeramente humedecido en agua. Pase el paño con cuidado evitando presionar la pantalla. Para limpiar la carcasa exterior, utilice el mismo método. No utilice productos de limpieza líquidos ni aerosoles.

Para impedir que una foto estática acabe grabándose de forma permanente en el TV de plasma, evite visualizarla durante mucho tiempo. Algunos ejemplos de imágenes estáticas son: logotipos, videojuegos, fotos digitales, teletexto e imágenes representadas en el modo 4:3.Instalación Instalación 7

Instalación HP recomienda que un instalador autorizado realice la instalación profesional del televisor de alta definición de plasma HP para garantizar su máximo disfrute. Asegúrese de leer todas las precauciones e información de seguridad antes de comenzar la instalación. Consulte estos temas: ■ “Medidas de seguridad importantes” en la página iii■ “Instrucciones de seguridad importantes” en la página iv ■ “Información importante” en la página viii Selección de una ubicación adecuada Seleccione la ubicación de su televisor de alta definición de plasma HP. Al colocar el TV, tenga en cuenta las siguientes condiciones: ■ La longitud del cable de alimentación: elija un lugar con fácil acceso a una toma de CA (ca). ■ La longitud de los cables y la distancia a las unidades conectadas: asegúrese de que los cables llegan sin problema al televisor. ■ No instale el TV sobre un carro o soporte inestable, ya que podría caerse y causar lesiones. ■ No instale el TV de forma que sobresalga del soporte, por ejemplo, sobre una mesa más pequeña que el televisor. ■ No cuelgue el TV del techo; podría caerse y causar lesiones. ■ Evite la exposición a la luz solar directa, que puede dañar la pantalla o interferir con el uso del control remoto. ■ Evite los lugares con un alto grado de humedad, que puedan provocar una descarga eléctrica o un incendio. ■ No instale el TV cerca de otros aparatos eléctricos, como un microondas, ni cerca de una fuente de calor, como una chimenea o un radiador. ■ No coloque el TV sobre una superficie inclinada o inestable. ■ Deje suficiente espacio para la ventilación alrededor del TV. Si desea usar el pedestal, deje un espacio de 10 cm (3,96 pulgadas) o más en las partes superior, izquierda y derecha, 6 cm (2,36 pulgadas) o más en la parte inferior y 7 cm (2,76 pulgadas) o más en la parte posterior. Si sigue otro método de instalación, deje un espacio de 10 cm (3,96 pulgadas) o más en las partes superior, izquierda, derecha e inferior y de 1,9 cm (0,75 pulgadas) o más en la parte posterior. A Mínimo de 10 cm (4 pulgadas) por encima del TV B Mínimo de 10 cm (4 pulgadas) a los lados C Mínimo de 7 cm (2,8 pulgadas) por detrás del TV Nota: No se muestran los altavoces.

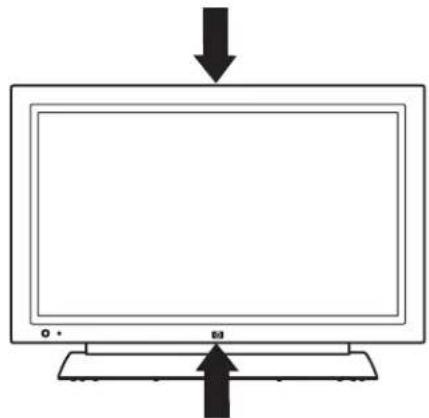

C8 Guía del usuario del televisor de alta definición de plasma HP Traslado del TV El TV es pesado; para trasladarlo a otro lugar, no olvide seguir siempre los principios de ergonomía. Debido al tamaño y al peso del TV, se recomienda que el traslado del televisor se realice entre dos personas como mínimo. Para trasladar el TV, utilice las asas de la parte posterior del TV o agárrelo por encima y por debajo de la pantalla. Si los altavoces vienen acoplados al TV, no levante el televisor por los altavoces; en su lugar, utilice las asas de la parte trasera del televisor o agárrelo por debajo y por encima de la pantalla. Mueva el aparato con cuidado. Nunca coloque el TV con la pantalla de cristal hacia abajo, a menos que esté protegida por almohadillas. Montaje o desmontaje de la base El TV incluye una base que debe acoplarse a la pantalla. Siga estos pasos en el orden inverso para quitar la base. Antes de montar la base, desenchufe el cable de alimentación de la entrada de CA. 1 Coloque la base en posición vertical, con la parte trasera hacia usted. 2 Levante cuidadosamente el TV y colóquelo sobre la base. PRECAUCIÓN: Para montar el TV se requieren dos personas.Instalación Instalación 9

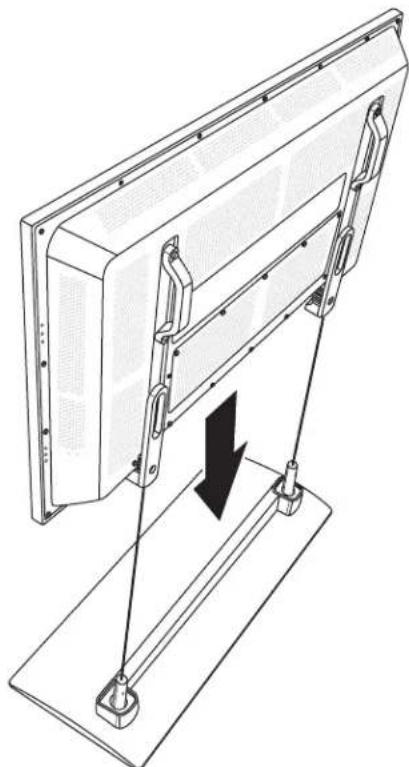

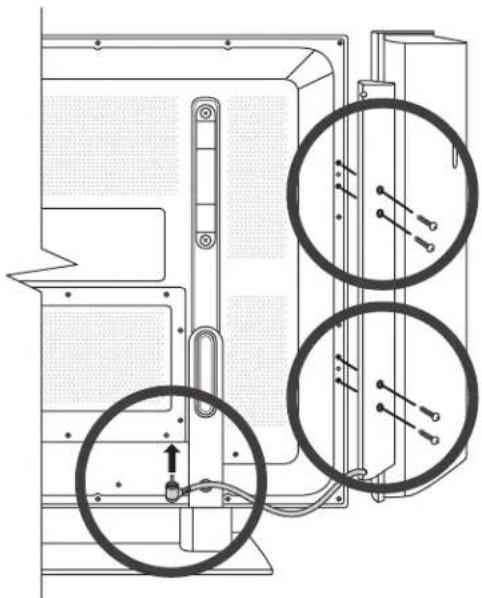

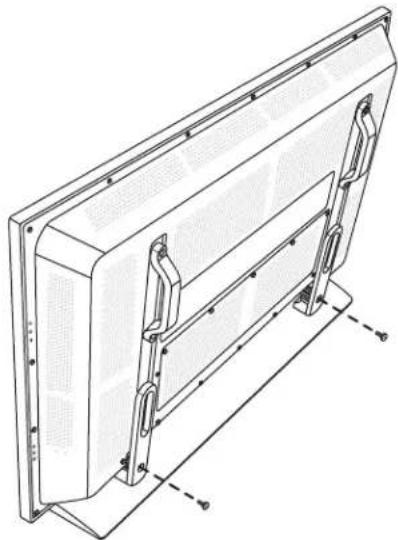

Ingrese y ajuste los tornillos en los dos orificios de la parte posterior del TV. 4 Acople los altavoces si va a utilizarlos. Consulte “Montaje y conexión de los altavoces de la pantalla” en la página 9. Instalación del televisor Instale el TV montando y conectando los altavoces, conectando los cables y conectando el cable de alimentación. Montaje y conexión de los altavoces de la pantalla Los altavoces vienen separados del TV. Los altavoces se incorporan a cada lado de la pantalla y se conectan individualmente al TV. El altavoz derecho debe estar en el lado derecho de la pantalla vista de frente. El TV tiene una salida de audio digital o salida de audio analógica que puede conectar a un amplificador externo. Para utilizar un amplificador externo o un sistema estereofónico, consulte “Conexión de un sistema de sonido externo” en la página 16. 1 Coloque el TV en posición vertical sobre su base. 2 Coloque un altavoz en el TV e ingrese los cuatro tornillos para fijarlo. 3 Conecte el altavoz al TV. 4 Repita estos pasos con el otro altavoz. PRECAUCIÓN: Desconecte la alimentación del TV y de todos los componentes conectados antes de montar o conectar los altavoces.10 Guía del usuario del televisor de alta definición de plasma HP Conexión de las fuentes de señal del televisor A continuación se ofrece una explicación de los tipos de conexiones que se utilizan para un cable coaxial. Si su antena exterior utiliza un cable coaxial de 75 ohmios con un conector tipo F, fíjela al conector de entrada RF situado en la parte posterior del TV.■ El sistema de 75 ohmios es generalmente un cable redondo con un conector tipo F que se puede conectar fácilmente a un conector sin necesidad de herramientas (se vende por separado).■ El sistema de 300 ohmios es un cable bifilar plano que se puede conectar a un conector de 75 ohmios a través de un adaptador 300/75 ohmios (se vende por separado).A Cable coaxial de 75 ohmios (redondo)B Cable bifilar de 300 ohmios (plano)C Conector tipo FConecte las fuentes de entrada al TV de acuerdo con el tipo de conexión:■ Antena o cable básico (TV por cable o satélite) que no utilice un receptor externo: consulte “Conexión de la televisión por cable o la antena de recepción por ondas” en la página 11.■ Señal por cable o por satélite con un receptor externo: consulte “Conexión de la señal por cable o por satélite con un receptor externo” en la página 11.Acerca del sistema de alerta de emergencia (EAS)■ En caso de una emergencia nacional, un desastre natural u otra situación de emergencia, se emite un mensaje EAS. Cuando la unidad reciba un mensaje EAS, si el nivel de la emergencia es comparativamente bajo, la pantalla mostrará un mensaje de texto de aviso. Si el nivel de emergencia es alto, se obligará al receptor a sintonizar un canal de información detallada.■ Los mensajes de texto de alerta y la sintonización forzada se producen incluso durante la programación de pago. Aunque se active la sintonización forzada, el usuario podrá cambiar de canal. ■ Si la unidad se ve obligada a sintonizar un canal bloqueado por el control paterno, se dará prioridad al control paterno y no se emitirá el mensaje EAS.■ Los mensajes EAS podrán emitirse no sólo mediante cable digital, sino también mediante cable analógico o emisiones analógicas por antena. ADVERTENCIA: Antes de conectar el TV a cualquier dispositivo electrónico, desenchufe el TV y los cables de CA del dispositivo electrónico de la entrada de CA. El conector tipo F debe apretarse sólo con los dedos. Al conectar el cable de RF al televisor, no utilice herramientas para apretar el conector tipo F, ya que podría causar daños al TV.

■ Para conectar un sistema de sonido externo, consulte “Conexión de un sistema de sonido externo” en la página 16.■ Para conectar un dispositivo grabador al TV, utilice los conectores de salida de vídeo y de salida de audio; más información en “Conexión de una videograbadora para grabar” en la página 15.Instalación Instalación 11 Conexión de la televisión por cable o la antena de recepción por ondas Utilice un cable coaxial estándar de 75 ohmios para conectar una antena o una fuente de entrada de televisión por cable al televisor. Utilice cable coaxial apantallado para reducir las interferencias por radiofrecuencia (RF). El equipo opcional, el servicio de TV por cable y todos los cables se venden por separado. 1 Conecte el cable coaxial de fuente de ingreso al conector de ingreso RF en la parte posterior del TV. 2 Conecte la alimentación del TV; consulte “Conexión de la alimentación del televisor” en la página 16. 3 Encienda el TV; consulte “Encendido y apagado (standby) del televisor” en la página 17. Conexión de la señal por cable o por satélite con un receptor externo Conectar su TV directamente a la salida de vídeo y audio de su receptor externo garantiza una foto más real y mejora la visualización. El equipo opcional y todos los cables se venden por separado. Puede conectar un receptor externo de televisión (por antena o por cable) y otros equipos audiovisuales utilizando: ■ Cables de audio y vídeo de componentes conectados a los conectores del Componente 1 o Componente 2 y los conectores de audio del televisor. ■ Cables de audio y S-Video conectados a los conectores del S-Video 1 o S-Video 2 y los conectores de audio del TV. ■ Cables de audio y vídeo (vídeo compuesto) conectados a la entrada del Vídeo 1 o Vídeo 2 y a los conectores de audio del televisor. ■ Cable HDMI conectado al conector HDMI del TV.■ Cable de vídeo DVI con un cable convertidor de DVI a HDMI y cables de audio conectados al conector HDMI y al conector de entrada de audio PC/DVI del TV

1 Conecte los cables de fuente de entrada del receptor externo a la parte posterior del TV mediante uno de estos conjuntos de conectores: ■ Cables de audio y de vídeo de componentes conectados al Componente 1 y a los conectores de ingreso de audio del Componente 1 o al Componente 2 y a los conectores de ingreso de audio del Componente 2 del TV

■ Cables de audio y de S-Video conectados a S-Video y a los conectores de ingreso de audio del Vídeo 1 o a S-Video 2 y a los conectores de ingreso de audio del Video 2 del TV

PRECAUCIÓN: Desconecte la alimentación del TV y de todos los componentes conectados antes de conectar la antena o el cable. RF INPUT PRECAUCIÓN: Desconecte la alimentación del TV y de todos los componentes conectados antes de conectar el receptor externo.

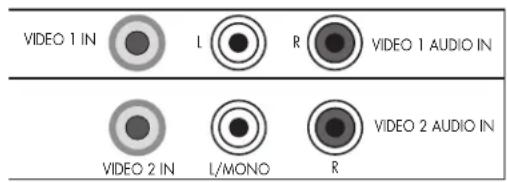

Los conectores de entrada de vídeo y S-Video comparten los conectores de audio del conjunto. No conecte los cables de vídeo a ambos conectores de entrada de S-Video y Vídeo en un conjunto.

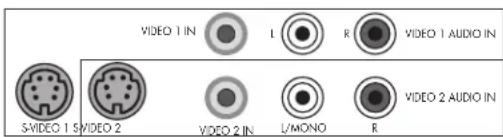

S-VIDEO 1 S-VIDEO 2VIDEO 1 INVIDEO 2 INL/MONOVIDEO 2 AUDIO INVIDEO 1 AUDIO IN12 Guía del usuario del televisor de alta definición de plasma HP ■ Cables de audio y de vídeo (vídeo compuesto) conectados a la entrada del Vídeo 1 y a los conectores de ingreso de audio del Vídeo 1 o a la entrada del Vídeo 2 y a los conectores de ingreso de audio del Vídeo 2 del TV. ■ Cable HDMI conectado al conector HDMI del TV. ■ Cable de vídeo DVI con un cable convertidor de DVI a HDMI y un cable de audio conectados al conector HDMI y al conector de entrada de audio PC/DVI del TV. 2 Conecte los cables al receptor externo. 3 Encienda el receptor externo. 4 Conecte la alimentación del TV; consulte “Conexión de la alimentación del televisor” en la página 16. 5 Encienda el TV; consulte “Encendido y apagado (standby) del televisor” en la página 17. Conexión de un reproductor de DVD, VCR, DVR, consola de videojuegos o videocámara Puede conectar equipo opcional (que se vende por separado), como un reproductor de DVD, VCR, DVR, etc. al TV, utilizando los conectores de entrada AV. El equipo opcional, como un sistema de sonido externo, y todos los cables, se venden por separado. Para conectar un DVD, puede utilizar: ■ Cables de audio y vídeo de componentes conectados a los conectores del Componente 1 o Componente 2 y los conectores de audio del televisor. ■ Cables de audio y S-Video conectados a los conectores del S-Video 1 o S-Video 2 y los conectores de audio del TV. ■ Cables de audio y vídeo (vídeo compuesto) conectados a la entrada del Vídeo 1 o Vídeo 2 y a los conectores de audio del televisor. ■ Cable HDMI conectado al conector HDMI del TV. ■ Cable de vídeo DVI con un cable convertidor de DVI a HDMI y cables de audio conectados al conector HDMI y al conector de entrada de audio PC/DVI del TV. Puede conectar un VCR mediante las conexiones de Vídeo (vídeo compuesto) o de S-Vídeo para la reproducción y los conectores de salida de vídeo (vídeo compuesto) para la grabación (entrada a VCR). Consulte “Conexión de una videograbadora para grabar” en la página 15 para utilizar los conectores de salida de vídeo. Puede conectar una consola de videojuegos, una videocámara y otros equipos AV mediante las conexiones de S-Vídeo o Vídeo (vídeo compuesto). Puede conectar el equipo HDMI mediante el conector HDMI. Puede conectar el equipo DVI utilizando un cable DVI con un cable convertidor de DVI a HDMI y cables de audio, y el conector HDMI y el conector de audio PC/ DVI.

Los conectores de entrada de vídeo y S-Video comparten los conectores de audio del conjunto. No conecte los cables de vídeo a ambos conectores de entrada de S-Video y Vídeo en un conjunto.

HDMI PC/DVI AUDIO INInstalación Instalación 13 Elección de la conexión AV Al conectar equipo opcional como fuente de señal, los conectores del equipo pueden limitar el tipo de conexión que puede utilizar. Si su equipo opcional tiene más de un tipo de conector de salida, elija la conexión que proporcione la mejor calidad de reproducción de imágenes. Para obtener resultados óptimos, elija el tipo de conexión de la mejor calidad que admita el equipo opcional. La tabla siguiente muestra las conexiones del equipo opcional AV disponibles en el televisor. Los procedimientos siguientes, presentados en el orden en que aparecen en la tabla, describen la conexión de equipo opcional, incluidas las conexiones de audio, si procede. Conexiones AV que debe utilizar, ordenadas de reproducción de vídeo mejor a aceptable Descripción de la conexión Conector del TV Clavija del cable HDMI transmite una señal totalmente digital y es la opción recomendada para la reproducción de un DVD o DVR digital. DVI transmite una señal de vídeo totalmente digital para la reproducción desde un DVD o DVR digital. (Para un dispositivo DVI, debe utilizar un cable DVI con un cable convertidor de DVI a HDMI para conectar el vídeo al conector HDMI del TV y un cable de audio para conectar el audio al conector de entrada de audio PC/DVI del TV.) Vídeo de componentes (Y, Pb, Pr) transmite vídeo en forma de señales rojas, verdes y azules independientes. Utilice esta conexión para las señales de vídeo de alta definición en formato 480i, 480p, 720p o 1080i de un DVD u otros equipos. S-Vídeo transmite vídeo separando las señales de imagen en color y en blanco y negro, y proporciona una imagen más nítida que una conexión de vídeo compuesto. Entrada de vídeo (vídeo compuesto) transmite vídeo como una única señal.14 Guía del usuario del televisor de alta definición de plasma HP Conexión de un dispositivo HDMI Ésta es la conexión recomendada para vídeo y audio. El cable de HDMI se vende por separado. 1 Conecte el cable HDMI al HDMI de la parte posterior del TV. (No hay ninguna entrada de audio especial para HDMI.) 2 Conecte el cable al dispositivo HDMI. 3 Encienda el dispositivo e inicie la reproducción. 4 Conecte la alimentación del TV; consulte “Conexión de la alimentación del televisor” en la página 16. 5 Encienda el TV; consulte “Encendido y apagado (standby) del televisor” en la página 17. Conexión de un dispositivo DVI El cable DVI, el cable convertidor de DVI a HDMI y el cable de audio se venden por separado. 1 Conecte el cable DVI y el cable convertidor de DVI a HDMI al dispositivo DVI-I y, después, al conector HDMI del TV. 2 Conecte el cable de audio al dispositivo DVI y al conector de entrada de audio PC/DVI del televisor. 3 Encienda el dispositivo e inicie la reproducción. 4 Conecte la alimentación del TV; consulte “Conexión de la alimentación del televisor” en la página 16. 5 Encienda el TV; consulte “Encendido y apagado (standby) del televisor” en la página 17. Conexión de un dispositivo de componentes 1 Conecte el cable de componentes a los conectores (Y, Pb, Pr) de entrada de componentes. Hay dos conjuntos de conectores de componentes que puede utilizar: El vídeo del Componente 1 utilizado con los conectores de ingreso de audio del Componente 1 o el vídeo del Componente 2 utilizado con los conectores de ingreso de audio del Componente 2. 2 Conecte el cable de audio por componentes a los conectores de entrada de audio izquierdo y derecho del TV. 3 Conecte los cables al dispositivo. 4 Encienda el dispositivo e inicie la reproducción. 5 Conecte la alimentación del TV; consulte “Conexión de la alimentación del televisor” en la página 16. 6 Encienda el TV; consulte “Encendido y apagado (standby) del televisor” en la página 17. Conexión de un dispositivo de S-Vídeo o de vídeo Se puede conectar una videograbadora, una consola de videojuegos, una videocámara u otro equipo audiovisual mediante conectores de entrada de S-Video o de vídeo (vídeo compuesto). PRECAUCIÓN: Desconecte la alimentación del TV y de todos los componentes conectados antes de conectar el equipo opcional. Asegúrese de que el equipo opcional esté apagado. HDMI

Tanto los conectores de entrada de vídeo y S-Video comparten los conectores de entrada de audio izquierdo y derecho. (La entrada de S-Video 1 y de Vídeo 1 comparten los conectores de entrada de audio de Vídeo 1; la entrada de S-Video 2 y de Vídeo 2 comparten los conectores de entrada de audio de Vídeo 2.) No conecte los cables de vídeo a ambos conectores de entrada de S-Video y Vídeo en un conjunto.

Conecte el equipo de vídeo a los conectores del TV: ■ Para un VCR, DVR y otros dispositivos con conector S-Video, utilice un cable S-Video con el conjunto de conectores S-Video. O bien, ■ Para un VCR, DVR u otro dispositivo que tenga un conector compuesto, utilice un cable compuesto con el conjunto de conectores de ingreso de vídeo. 2 Conecte los conectores de cable de audio a los conectores de audio derecho e izquierdo del conjunto de conectores. 3 Conecte los cables al dispositivo. 4 Encienda el dispositivo e inicie la reproducción. 5 Conecte la alimentación del TV; consulte “Conexión de la alimentación del televisor” en la página 16. 6 Encienda el TV; consulte “Encendido y apagado (standby) del televisor” en la página 17. Conexión de una videograbadora para grabar Cada señal fuente se convierte a 480i antes de salir al conector de salida de vídeo. 1 Para la reproducción, conecte la salida de la videograbadora mediante los conectores del TV; consulte los procedimientos anteriores. 2 Para la grabación, conecte la entrada de la videograbadora a los conectores de salida de vídeo y de salida de audio del TV. 3 Conecte la alimentación del TV; consulte “Conexión de la alimentación del televisor” en la página 16. 4 Encienda el TV; consulte “Encendido y apagado (standby) del televisor” en la página 17. Conexión de un PC Siga estas instrucciones al conectar un PC u otro equipo fuente al conector PC (VGA) del TV, para ver el escritorio del PC como una fuente de entrada seleccionable. El cable VGA se vende por separado. 1 Conecte el cable de vídeo del PC o del equipo fuente al TV mediante el conector PC (un conector VGA). 2 Conecte el cable de audio del equipo fuente al conector de entrada de audio PC/DVI del TV. 3 Conecte los cables de audio y VGA al PC o equipo fuente. 4 Conecte la alimentación del TV; consulte “Conexión de la alimentación del televisor” en la página 16.

Consulte “Gráfica de compatibilidad con PC” en la página 48 para ver una lista de las señales de PC compatibles con el TV. PRECAUCIÓN: Desconecte la alimentación del TV y de todos los componentes conectados antes de conectar un PC. Asegúrese de que el ordenador esté apagado.

PC/DVI AUDIO IN16 Guía del usuario del televisor de alta definición de plasma HP 5 Encienda el TV; consulte “Encendido y apagado (standby) del televisor” en la página 17. 6 Conecte y encienda el PC o el equipo fuente. 7 Ajuste la foto, incluido Auto sincronizado, mediante el menú en pantalla Foto/Pantalla; consulte “Ajuste de la imagen en pantalla de PC” en la página 29. También puede pulsar el botón OK del TV para iniciar Auto sincronizado para la imagen del PC. Conexión de un sistema de sonido externo Puede conectar un sistema de sonido externo al TV mediante una señal de audio digital o analógica: ■ Utilice un cable de audio óptico y el conector de salida de audio digital en la parte posterior del TV para transferir una señal de audio digital al sistema de sonido externo, como un receptor digital o un sistema de sonido ambiente. Si en su sistema de audio digital desea oír sonido analógico proveniente de una fuente analógica, deberá conectar los conectores izquierdo y derecho de salida de audio del televisor a su sistema de sonido. ■ Utilice un cable de audio y conectores de salida de audio en la parte posterior del TV para transferir una señal de audio analógica a un sistema de sonido externo, como un amplificador analógico o un sistema estéreo. 1 Conecte el sistema de sonido externo al TV: ■ Para la conexión digital, conecte un cable de audio óptico al conector de salida de audio digital en la parte posterior del TV y al sistema de sonido externo, como un receptor digital o un sistema de sonido ambiente. O bien, ■ Para la conexión analógica, conecte un cable de audio a los conectores de salida de audio en la parte posterior del TV y al sistema de sonido externo, como un amplificador analógico o un sistema estéreo. 2 Conecte la alimentación del TV; consulte “Conexión de la alimentación del televisor” en la página 16. 3 Encienda el TV; consulte “Encendido y apagado (standby) del televisor” en la página 17. 4 Conecte y encienda el sistema de sonido externo. 5 Defina el formato de audio digital en el menú en pantalla Audio/Audio digital, consulte “Elección del Modo de audio digital” en la página 30. Conexión de la alimentación del televisor 1 Conecte el cable de alimentación al conector de la parte posterior del TV. 2 Conecte el cable de alimentación a la salida de CA (ca). PRECAUCIÓN: Desconecte la alimentación del TV y de todos los componentes conectados antes de conectar un sistema de sonido externo. Asegúrese de que el sistema de sonido externo esté apagado.

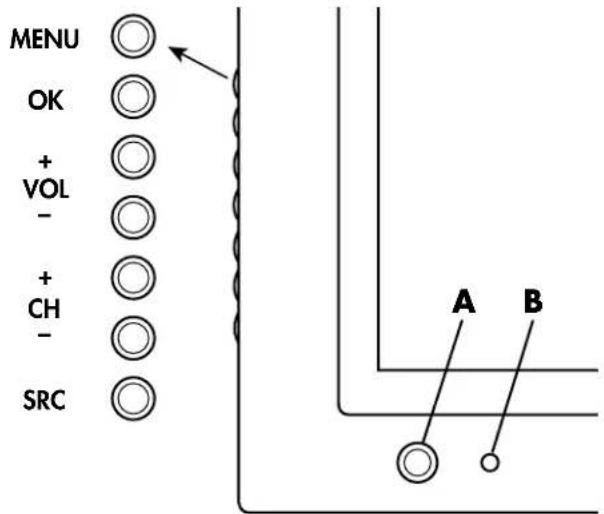

L/MONOVIDEO OUTAUDIO OUTAC IN100-240V~50/60HzEncendido del televisorEncendido del televisor 17 Encendido del televisor Encendido y apagado (standby) del televisor El TV dispone de un botón de encendido (A) en la parte frontal. Para encender el TV también se puede utilizar el botón de encendido del control remoto.Al pulsar el botón de encendido o bien enciende el TV o lo pone en standby, que es un estado de reducido consumo eléctrico.A Botón y piloto de encendidoB Sensor del control remotoEl botón de encendido incorpora una luz indicadora que muestra el estado de alimentación del TV.Tras la configuración inicial, el tiempo de encendido necesario para salir del modo en espera depende del ajuste del Modo Standby:■ Energía baja, que consume menos energía mientras está en espera, requiere unos 20 segundos.■ Power Rápido, que consume menos energía mientras está en espera, requiere unos 5 segundos.Puede configurar el Modo Standby en el menú Sistema.Si no va a utilizar el TV durante algún tiempo, pulse el botón de encendido para ponerlo en el modo de espera y desenchufe el cable de alimentación.Uso de los botones del TV 1 Pulse el botón de encendido (A) situado en la parte delantera del TV.El televisor se encenderá o se pondrá en standby. 2 Pulse el botón FUENTE para abrir la lista de fuentes de ingreso. Pulse CH+ para seleccionar la fuente de ingreso que desee ver y pulse OK. Pulse FUENTE para cerrar la lista.Indicador de alimentaciónEstado de alimentaciónIluminado en rojo En espera (apagado)Iluminado en azul Listo (encendido)Apagado Alimentación de CA desconectadaParpadeo rojo o parpadeo azulInicio de diagnósticos o error MENU

El ajuste inicial comienza al encender el televisor por primera vez. Si el TV ya ha sido encendido con anterioridad, Fijar Icono (Wizard) no se iniciará. Consulte “Inicio de Fijar Icono (Wizard)” en la página 40 para iniciar Fijar Icono (Wizard) desde el menú Sistema.18 Guía del usuario del televisor de alta definición de plasma HP Uso de los botones del control remoto 1 Apunte el control remoto al sensor de control remoto de la pantalla y pulse el botón de encendido del control remoto. El televisor se encenderá o se pondrá en standby. 2 Pulse el botón Fuente del control remoto para abrir una lista de fuentes de entrada. Pulse una tecla flecha para seleccionar la fuente de ingreso que desee ver y pulse OK. Pulse Fuente para cerrar la lista.

Protección contra la retención de fotos: Si se muestran los datos de una foto estática durante varios minutos, la función para impedir la retención de fotos se activa automáticamente con el fin de proteger la pantalla. Si la foto desaparece, cambie la imagen o cambie la fuente de entrada para ver una foto.Uso del Icono de fijación inicial Uso del Icono de fijación inicial 19 Uso del Icono de fijación inicial Ajuste inicial Al encender el televisor por primera vez, un icono de fijación inicial le guiará por las siguientes opciones: ■ Ajuste del idioma de los menús en pantalla.■ Ajuste de la fecha, hora y zona horario.■ Selección de un modo de alimentación eléctrica en espera. ■ Selección de una fuente de señales.■ Búsqueda de la fuente señal de televisión (antena o cable) y memorización de los canales de televisión disponibles. Puede iniciar el icono de fijación inicial utilizando el menú Sistema de la pantalla (OSD); consulte “Inicio de Fijar Icono (Wizard)” en la página 40. Preparación Ejecute los pasos siguientes antes de pulsar TV POWER en la unidad de control remoto. 1 Inserte las pilas en la unidad de control remoto. 2 Conecte el cable de la antena al televisor. 3 Enchufe el cable de alimentación en la toma de CA (ca). 4 Encienda el televisor. Ajuste del idioma 1 Seleccione uno de los 3 idiomas: Inglés, Francés o Español. 2 Pulse las teclas flecha arriba y flecha abajo del control remoto para seleccionar el idioma deseado entre los enumerados en pantalla y, a continuación, pulse OK. Ajuste de fecha, hora y zona horario 1 Pulse las teclas flecha arriba y abajo del control remoto para resaltar el campo de fecha. 2 Pulse las teclas de números del control remoto para ingresar un año, mes y día. 3 Pulse la tecla flecha abajo para resaltar la zona horario. 4 Pulse las teclas flecha izquierda y derecha para cambiar la zona horario. 5 Pulse la tecla hacia abajo para resaltar el campo de hora y utilice el teclado numérico para ingresar la hora. 6 Utilice las teclas flecha izquierda y abajo para cambiar entre AM y PM. Ajuste del modo Standby Seleccione el ajuste del modo standby. ■ Energía Baja: El tiempo de encendido al salir del modo en espera es de unos 20 segundos. No obstante, el televisor consume menos energía mientras está en modo de espera. ■ Power Rápido: El tiempo de encendido al salir del modo en espera es de unos 5 segundos. No obstante, el televisor consume menos energía mientras está en modo de espera. Ajuste de la fuente de señal 1 Pulse las teclas flecha arriba y flecha abajo del control remoto para seleccionar Antena o Cable. 2 Pulse el botón OK para iniciar la búsqueda de canales. Esta operación de búsqueda de canales busca automáticamente una señal de todos los canales disponibles.20 Guía del usuario del televisor de alta definición de plasma HPUsando el Control RemotoUsando el Control Remoto 21 Usando el Control Remoto Manejo del TV El control remoto permite controlar el TV. Para utilizar el control remoto, apunte con el mismo al sensor de la pantalla. Uso de controles remotos universales Cuando desee programar un control remoto universal para que ejecute su TV HP, si HP no se encuentra en la lista de códigos de marca admitidos, utilice el código de un TV Philips. El control remoto HP utiliza los códigos de los mandos a distancia Philips, bajo licencia de esta marca.Una vez programado su control remoto universal con el código de un TV Philips, puede ejecutar las funciones de su TV HP: volumen, silencio, encendido y fuente de entrada. Instalación o sustitución de las pilas del control remoto. Inserte dos pilas AAA no recargables en el control remoto asegurándose de colocarlas en la posición correcta. 1 Pulse y abra la tapa de la parte posterior del mando distancia. 2 Inserte las pilas en el control remoto, asegurándose de colocarlas con las polaridades correctas.3 Cierre la tapa.No mezcle distintos tipos de pilas (por ejemplo, alcalinas con pilas de carbono-zinc), ni pilas antiguas con pilas nuevas.Asegúrese de mantener la polaridad correcta al instalar las pilas, según se indica en el compartimento de las pilas. Las pilas colocadas con la polaridad invertida pueden dañar el dispositivo.Cuando no use el control remoto durante un largo período de tiempo, extraiga las pilas para evitar daños causados por fugas del ácido de las mismas.No intente recargar pilas que no sean recargables ya que pueden sobrecalentarse y agrietarse. Respete las indicaciones del fabricante de las pilas que esté utilizando.Retire las pilas tan pronto como se agoten. Las pilas agotadas pueden tener fugas y dañar gravemente la unidad. La vida útil de las pilas dependerá de la frecuencia con que se utilice el control remoto. Reemplace las pilas cuando el funcionamiento del control remoto empiece a ser errático.No abra las pilas, ni las caliente, ni las tire al fuego. El control remoto debe utilizarse desde una distancia no superior a 5 metros (16,4 pies) del TV, situándolo frente al visor del sensor del televisor y apuntando desde un ángulo máximo de 30 grados, tanto en sentido horizontal como vertical.

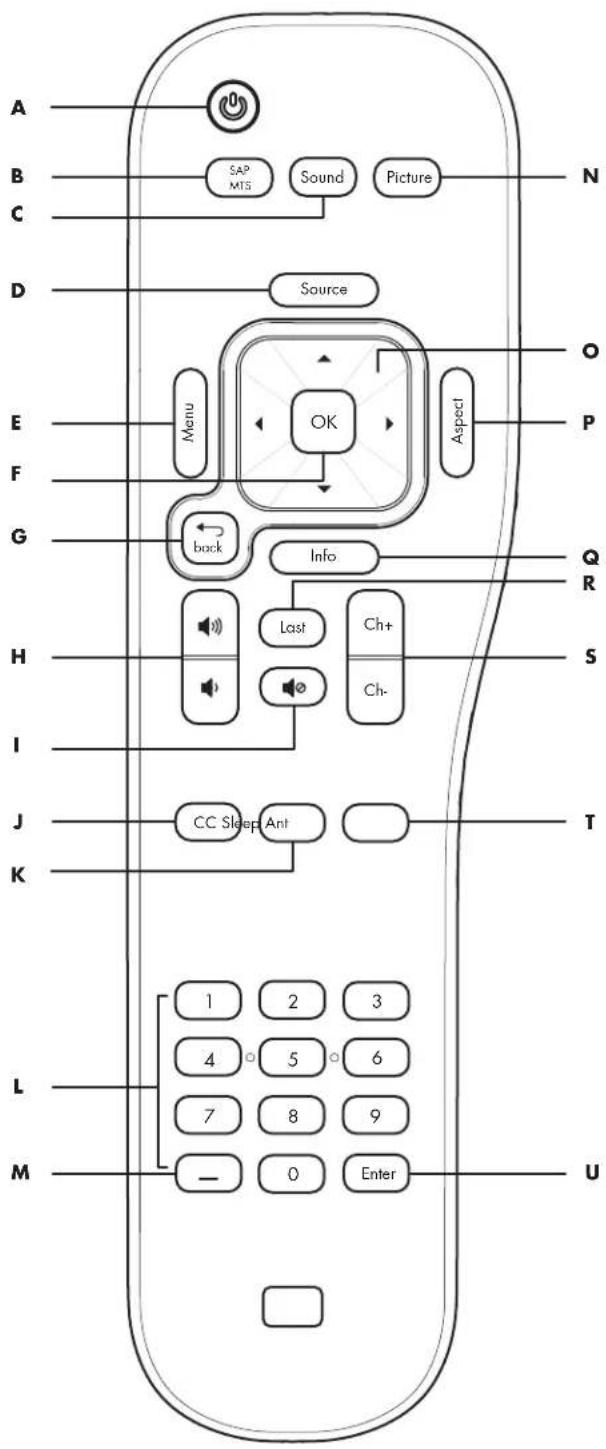

30º22 Guía del usuario del televisor de alta definición de plasma HP Identificación de los botones del control remoto

back Nombre Descripción Icono A Encendido Pulse el botón de encendido para encender o apagar el televisor. BSAP/MTS Pulse SAP/MTS para abrir la lista de las opciones de programas de audio secundarios disponibles. Pulse una tecla flecha de dirección para elegir la opción y pulse OK. Pulse SAP/MTS para cerrar la lista. CSonido Pulse Sonido para seleccionar un modo de audio: Voz, Music, Estándar, Usuari. DFuente Pulse Fuente para abrir una lista de fuentes de ingreso. Pulse una tecla flecha para seleccionar la fuente de ingreso que desee ver y pulse OK. Pulse Fuente para cerrar la lista. EMenú Pulse Menú para abrir el menú en pantalla (OSD). Pulse Menú de nuevo para salir del menú y volver a la pantalla del televisor. FOK Pulse OK para seleccionar la opción de menú actual. GAtrás Pulse Atrás para regresar al nivel anterior del menú de visualización. SAP MTS SoundSource Menu

backUsando el Control Remoto Usando el Control Remoto 23 HVol Pulse un botón de volumen para subir (o bajar) el sonido. I Silencio Pulse el botón de silencio para desactivar o activar el sonido. JCC Pulse CC para seleccionar las opciones del modo de subtítulos cerrados. K Temporizar Pulse Temporizar para ajustar el temporizador en este orden: 15, 30, 60, 90 o120 minutos. LNúmeros Pulse las teclas de números (0-9) para seleccionar directamente los canales y, a continuación, pulse Intro. Utilice estas teclas de números para editar o ingresar un nombre para un canal analógico mediante el menú Canal, consulte “Visualización de la información del canal” en la página 32 M– (Guión) Pulse – (guión) para ingresar un guión en un número de canal secundario de un canal digital. Por ejemplo, canal 14-2. NFoto Pulse Foto para seleccionar un modo de vídeo: Estándar, Vívido, Pelícu, Usuari. Nombre Descripción Icono

Picture OFlechas arriba/ abajo/ izquierda /derecha Pulse una flecha para mover el cursor por las pantallas del menú. PAspecto Pulse Aspecto para abrir una lista de opciones de las dimensiones de la foto del TV. Pulse una tecla flecha para seleccionar la opción y pulse OK. Pulse Aspecto para cerrar la lista. Las opciones dependen de la fuente de ingreso actual. QInfo Pulse Info para ver un titular del canal que contenga información sobre el programa actual. RÚltimo Pulse Último para restablecer el canal anterior que estaba viendo. SCh+ Ch– Pulse Ch+ (or Ch–) para seleccionar el siguiente canal (o el anterior). TAnt Pulse Ant para ver un titular del canal con información sobre el programa actual. Vuelva a pulsar Ant para ver la televisión si en ese momento está viendo un DVD u otra fuente. UIntro Pulse Intro tras ingresar un número de canal. Nombre Descripción Icono Aspect Info Last Ch+ Ch- Ant Enter24 Guía del usuario del televisor de alta definición de plasma HP Ajuste del volumen Pulse los botones de volumen del control remoto para aumentar o disminuir el sonido. La barra indicadora del televisor indica el grado de aumento o disminución. Silenciamiento del sonido 1 Pulse el botón Silencio para anular provisionalmente el sonido. 2 Para restablecer el sonido al nivel anterior, vuelva a pulsar el botón Silencio. Cambio del Modo de Foto Al pulsar el botón Foto se visualiza el modo de vídeo seleccionado en ese momento. Mantenga presionado el botón Foto o el de flecha derecha para cambiar el modo de vídeo hasta alcanzar la imagen deseada. ■ Vívido: proporciona mayor contraste y nitidez de visionado en una sala bien iluminada. ■ Estándar: recomendado para condiciones de visionado normal en habitaciones con iluminación reducida. ■ Película: recomendado para ver películas en una sala a oscuras. Proporciona una foto suave, como de película. ■ Usuario: muestra las fijaciones personalizadas configuradas en el menú en pantalla. Para más información sobre la definición de las fijaciones de foto, consulte “Uso del menú Foto” en la página 28. Cambio de canales Pulse los botones Ch+ or Ch– del control remoto para cambiar al canal siguiente o anterior. El TV permite seleccionar hasta 125 canales (de 1 a 125). Para seleccionar un canal, ingrese un número de un dígito, dos dígitos o tres dígitos, o bien utilice las teclas para subir o bajar de canal. Para seleccionar un número de canal (por ejemplo, el canal 25), complete el siguiente procedimiento en menos de cuatro segundos: 1 Pulse el botón 2 del control remoto. 2 Pulse el botón 5. 3 Pulse Intro. Para seleccionar un número de subcanal (por ejemplo, 14-2): 1 Pulse el botón 1. 2 Pulse el botón 4. 3 Pulse el botón – (guión). 4 Pulse el botón 2. 5 Pulse Intro. Selección del último canal Pulse el botón Último del control remoto para ver el canal que estaba viendo antes. Visualización de información del programa Al pulsar el botón Info se muestra una página con información sobre el programa que está viendo.

A veces no se incluye el nombre del programa en la emisión. En ese caso, el nombre del programa no se visualizará.Usando el Control Remoto Usando el Control Remoto 25 Selección de la fuente de ingreso 1 Pulse el botón Fuente para abrir una lista de fuentes de ingreso. 2 Pulse las flechas arriba y abajo para seleccionar la fuente de ingreso que desee ver. 3 También puede pulsar la tecla flecha derecha para cambiar la etiqueta de una fuente de entrada. 4 Pulse OK. 5 Vuelva a pulsar el botón Fuente para cerrar la lista de fuentes de ingreso. La lista de fuentes de ingreso identifica un conjunto de conectores en la parte posterior del TV. Se pueden cambiar todas las etiquetas, excepto Antena o cable. ■ Antena o cable: Esta etiqueta, que no se puede modificar, selecciona el conector de entrada RF. La etiqueta muestra la selección de fuentes de escaneo (Antena o cable) de la última búsqueda de canales que realizó el Asistente inicial o el menú Canal. ■ Composite 1 ■ S-Video 1 ■ Composite 2 ■ S-Video 2 ■ Component 1 ■ Component 2 ■ PC ■ HDMI Cambio de visualización con el botón Aspecto Pulse Aspecto para abrir una lista de opciones de las dimensiones de la foto del TV. Pulse una tecla flecha para seleccionar la opción y pulse OK. Pulse Aspecto para cerrar la lista. Las opciones dependen de la fuente de ingreso actual. ■ Modo 16:9: muestra la televisión de alta definición en su formato normal. ■ Modo 4:3: muestra la foto de la relación de aspecto estándar 4:3 en el centro del TV con barras negras a la izquierda y a la derecha. ■ Zoom1: alarga proporcionalmente la foto del TV, aunque recorta la parte superior e inferior de la foto para ajustarla a la pantalla. Elimina las barras negras. ■ Zoom2: amplía la parte central de la pantalla y recorta más la parte superior e inferior. ■ Panorama: similar al modo 16:9, sólo que amplía la imagen visible a ambos lados. Activación de los subtítulos Al pulsar el botón CC se muestran opciones de subtitulado: ■ CC encendido: muestra subtítulos. ■ CC apagado: desactiva los subtítulos. ■ CC OFF: muestra subtítulos cuando se pulsa el botón Silencio. Para asignar sus preferencias de subtitulado, consulte “Uso del menú CC” en la página 33.26 Guía del usuario del televisor de alta definición de plasma HP Ajuste del modo SAP/ MTS estéreo Pulse el botón SAP/MTS para abrir una lista de las funciones disponibles de programas secundarios de audio (SAP) y de sonido de televisión multicanal (MTS). Pulse una tecla flecha para seleccionar la opción que desea utilizar y, a continuación, pulse OK. Pulse SAP/MTS para cerrar la lista. SAP recibe sonido mono, sonido estéreo y programas secundarios de audio. La función MTS permite a una emisora de televisión emitir otro tipo de información como, por ejemplo, otro idioma o información meteorológica. Puede disfrutar del sonido estéreo de alta fidelidad o de los programas SAP disponibles: ■ Emisiones en estéreo: permite oír programas tales como los eventos deportivos en directo, espectáculos y conciertos en sonido estéreo dinámico. ■ Programas SAP: permite seleccionar oír sonido Principal o SAP. ■ Sonido principal: la banda sonora normal del programa (mono o estéreo). ■ Sonido SAP: el segundo idioma, los comentarios adicionales y otra información (SAP utiliza sonido mono). Si tiene dificultades para escuchar el sonido estéreo, cambie al modo de sonido mono fijo para-obtener un sonido más claro. Cambio del modo de audio Al pulsar el botón Sonido se visualiza el modo de audio seleccionado en la actualidad. Mantenga presionado el botón Sonido o la flecha derecha para cambiar el modo de audio hasta alcanzar el sonido deseado. Para más información sobre los ajustes de la opción Usuario, consulte “Ajuste del sonido” en la página 30. Activación del Timer Dormir Al pulsar el botón Temporizar se activa un temporizador para apagar el televisor automáticamente. Si ajusta el Timer Dormir a 30, el televisor se apagará automáticamente en 30 minutos. Fijaciones del TV Utilice el menú en pantalla para ajustar la foto, el sonido y realizar otras fijaciones. Para obtener más información, consulte “Uso de los menús en pantalla” en la página 27. Entrada y salida del menú en pantalla Si pulsa Menú, visualizará el menú en pantalla. Si pulsa el botón Menú, saldrá del menú actual y volverá a la pantalla de televisión. Si pulsa Atrás en un submenú, volverá al nivel de menú anterior.

MTS sólo funciona en el modo TV. Minutos Descripción 15 Ajusta el temporizador a 15 minutos. 30 Ajusta el temporizador a 30 minutos. 60 Ajusta el temporizador a 60 minutos. 90 Ajusta el temporizador a 90 minutos. 120 Ajusta el temporizador a 120 minutos. 0 Apaga el Timer Dormir.Cambio de las fijaciones del TV Cambio de las fijaciones del TV 27 Cambio de las fijaciones del TV Para cambiar las fijaciones del TV, utilice los menús en pantalla (OSD). Uso de los menús en pantalla Para utilizar los menús OSD, utilice los botones del control remoto o del TV para resaltar, ajustar e ingresar elementos tal y como aquí se describe

TV (parte frontal) Descripción MENÚ Menú (Salir) visualiza (o cierra) el OSD. OK OK selecciona el elemento resaltado en el OSD. +VOL –VOL Volumen permite moverse hacia la derecha o hacia la izquierda en el menú o ajustar un elemento. CH+ CH– Canal sube o baja en el menú. FUENTE Fuente permite seleccionar la fuente de ingreso. Pulse el botón FUENTE para abrir la lista de fuentes de ingreso. Pulse CH para seleccionar la fuente de ingreso que desee ver y pulse OK. Pulse FUENTE para cerrar la lista. Elija la fuente de ingreso antes de abrir el OSD. En un menú OSD, este botón funciona como el botón Atrás o para subir al elemento o nivel de menú anterior. MENU

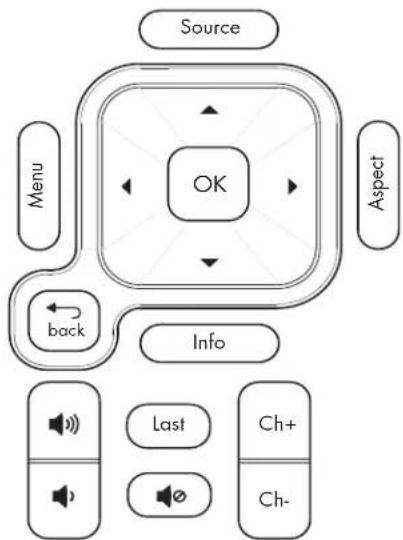

SRC Control remoto Descripción MENÚ Menú (Salir) visualiza (o cierra) el OSD. OK OK selecciona el elemento resaltado en el OSD. Volumen Volumen ajusta el nivel de sonido o un elemento. Canal+ Canal– Canal cambia a un canal superior o inferior. Fuente Fuente permite seleccionar la fuente de ingreso. Pulse Fuente para abrir una lista de fuentes de ingreso. Pulse una tecla flecha para seleccionar la fuente de ingreso que desee ver y pulse OK. Pulse Fuente para cerrar la lista. Elija la fuente de ingreso antes de abrir el OSD. Atrás Atrás regresa al elemento o nivel de menú anterior. Source Info Last Ch+ Ch- Menu Aspect

back28 Guía del usuario del televisor de alta definición de plasma HP Para utilizar los menús OSD: 1 Pulse el botón Fuente para seleccionar la fuente de señales de entrada de la TV. Dependiendo de la fuente de ingreso actual, en la pantalla aparecen unos menús y opciones distintos. 2 Pulse el botón Menú para abrir el menú en pantalla. Aparecerá una lista de los menús disponibles. 3 Pulse los botones de dirección para resaltar el menú que desee y, a continuación, pulse el botón OK. 4 Pulse los botones de dirección para moverse en el menú y resaltar una opción y, a continuación, pulse el botón OK para acceder a esa opción. 5 Siga utilizando los botones de dirección para resaltar y ajustar un elemento, y el botón OK para ingresar el cambio. Puede pulsar el botón Atrás para salir de una opción o subir un nivel en el menú. 6 Cuando termine, pulse el botón Menú para cerrar el menú. Los menús en pantalla son: ■ Foto ■ Audio ■ Tiempo ■ Canal ■ CC (Subtítulo cerrado) ■ Control paterno (Control pat) ■ Sistema En los temas siguientes, aparece una tabla para cada menú con las opciones disponibles. Uso del menú Foto El menú Foto controla el aspecto de la imagen en la pantalla en función de la fuente de entrada seleccionada. Por ejemplo, al ajustar el Brillo, la imagen de la pantalla cambia a medida que ajusta la escala. Debido a que el menú Foto mantiene las fijaciones de cada entrada, seleccione (vea) la fuente de entrada y después, realice los cambios en el menú Foto. Las siguientes tablas muestran el menú Foto cuando la fuente de ingreso es una fuente AV (elegir elemento de menú Fijaciones) y cuando la fuente de entrada es una fuente de PC (elegir elemento de menú Pantalla). Menú Foto/ Fijaciones Opciones Modo Vívido/Estándar/ Pelícu/Usuari Brillo [escala] Contraste [escala] Saturación [escala] Tonalidad [escala] Agudeza [escala] Pantalla Azul Prendido/Apagado Temp. Color Tibio/Estándar/Frío Menú Foto/ Pantalla Opciones Tamaño H [escala] Posición H [escala] Tamaño V [escala] Posición V [escala] Ajustar Fase [escala] AjustarReloj [escala] Auto sincronizado [botón] Default [botón]Cambio de las fijaciones del TV Cambio de las fijaciones del TV 29 Ajustes de foto Ajustes de foto AV Estas opciones ajustan la foto AV que aparece en pantalla, de modo que debe seleccionar la fuente de ingreso AV correcta antes de ajustar los valores. ■ Modo establece los ajustes de la foto a un valor preestablecido (Vívido, Estándar, Pelícu) o Usuario para el ajuste individual de Brillo, Contraste, etc. ■ Brillo establece el brillo de la imagen.■ Contraste establece el contraste de la imagen.■ Saturación establece la intensidad de color de la imagen. ■ Tonalidad establece los tonos; menos color produce un tono más rojizo y más color produce un tono más azulado. ■ Agudeza establece la nitidez de la imagen.■ Pantalla Azul activa o desactiva una pantalla en azul cuando no se recibe ninguna señal de vídeo. ■ Temp. Color permite seleccionar distintas fijaciones de la temperatura del color: Tibio, Estándar y Frío. Ajuste de la imagen en pantalla de PC Estas opciones ajustan la imagen procedente del conector de PC; el menú no está disponible cuando el PC no está conectado. ■ Tamaño H ajusta el tamaño horizontal de la imagen. ■ Posición H ajusta la posición horizontal de la imagen. ■ Tamaño V ajusta el tamaño vertical de la imagen. ■ Posición V ajusta la posición vertical de la imagen. ■ Ajustar Fase ajusta la fase de reloj utilizada para sincronizar la imagen. ■ AjustarReloj ajusta el reloj utilizado para sincronizar la imagen. ■ El botón Auto sincronizado inicia la sincronización automática de la imagen. ■ El botón Default restablece todas las opciones de la pantalla a los valores predeterminados.30 Guía del usuario del televisor de alta definición de plasma HP Uso del menú Audio El menú Audio establece los niveles de sonido (Fijaciones), el modo de señal de salida de audio digital, y el modo y los valores de las fijaciones SRS WOW para los altavoces de la pantalla. Ajuste del sonido En el menú Audio/Fijaciones, seleccione Volumen o Balance para realizar los ajustes. Utilice el Modo de Sonido para seleccionar los valores preestablecidos del ecualizador de Voz, Music o Estándar o seleccione Usuari para el ajuste individual de los valores del ecualizador. Elección del Modo de audio digital Para poder acceder al menú Audio/Audio digital, es necesario estar viendo un canal de televisión digital. En el menú Audio/Audio digital, seleccione el modo para la señal provista en el conector de salida de audio digital. Dolby Digital o PCM. Elija la opción PCM si su sistema de audio digital externo no admite sonido envolvente ("surround"). Cuando la fuente es analógica, como en el caso de un canal analógico de televisión, no hay salida de audio digital. Selección del sonido envolvente (ambiental) Los altavoces de la pantalla pueden reproducir sonido ambiental emulado. Para ello, en el menú Audio/SRS WOW, elija la opción Prendido para el Modo. En el menú Audio/SRS WOW puede realizar las siguientes selecciones: ■ Focus proporciona mejor claridad y mayor sonido. ■ TruBass proporciona una mejora de los bajos del sonido. Menú Audio/Fijaciones Opciones Volumen [escala] Balance [escala] Modo de Sonido: Voz/Music/ Estándar/Usuari 120 Hz [escala] 200 Hz [escala] 500 Hz [escala] 1200 Hz [escala] 3000 Hz [escala] 7500 Hz [escala] 12 kHz [escala] Menú Audio/Audio digital Opciones Modo Salida Aud Dig Dolby Digital/ PCM Menú Audio/SRS WOW Opciones Modo Apagado/ Prendido Focus [escala] TruBass [escala]Cambio de las fijaciones del TV Cambio de las fijaciones del TV 31 Uso del menú Tiempo El menú Tiempo establece la fecha y hora, el timer dormir y otras opciones temporales. Puede elegir la Fecha y hora inicial del televisor durante el Icono de Fijación o en el modo Manual de este menú. Zona Horario permite seleccionar el huso horario, como por ejemplo la Hora estándar central (CST) u Hora estándar del Pacífico (PST). Auto Encendido y Auto Apagado son fijaciones independientes e individuales para encender o apagar automáticamente el TV. El timer dormir establece los minutos y segundos que deben transcurrir antes de que se apague el televisor. También puede establecer el timer dormir mediante el botón Dormir del control remoto. Uso del menú Canal Si no utilizó el Icono de Fijación o si la configuración inicial no encontró todos los canales, utilice este menú para explorar y encontrar los canales de forma automática o manual. La exploración continúa hasta que se encuentra el canal o se confirma que no hay señal. Utilice este menú para editar la lista de canales de programas y trabar o destrabar un canal completamente (para control paterno) o para saltarse un canal al utilizar los botones de selección de canal. Utilice este menú para ver información del nombre y número del programa, y editar el nombre para mostrar los canales analógicos. Menú Tiempo Opciones Zona Horario AST/EST/CST/MST/PST/

Auto Escaneo o Escaneo Manual explora todos los canales. Por ejemplo, una búsqueda manual de 14 canales buscará todos los canales disponibles, como el canal 14 y los subcanales 14-2 y 14-7. Menú Canal Opciones Auto Escaneo ■ Explorar: Antena/Cable■ OK (botón)■ Cancela (botón) Escaneo Manual ■ Nº de Canal (número)■ Frecuencia■ OK (botón) Editar Programa ■ Music■ Nº canal (número de canal) ■ Nombr■ Traba■ Salta Información Muestra el nombre y número del canal; el nombre de visualización de los canales analógicos se puede editar.32 Guía del usuario del televisor de alta definición de plasma HP Búsqueda de canales automática Para iniciar una búsqueda automática de canales, en el menú Búsqueda automática, elija la fuente de escaneo Antena o Cable, seleccione el botón Buscar de la pantalla y, a continuación, pulse OK. La exploración continúa hasta que se encuentra cada canal o se confirma que no hay señal. Para detener la búsqueda, elija el botón Cancela de la pantalla y pulse OK. Búsqueda manual de canales En el menú Búsqueda manual, inicie la búsqueda manual de un canal: ingrese un número de canal, pulse la flecha hacia abajo para seleccionar el botón OK de la pantalla y pulse OK. La exploración continúa hasta que se encuentra el canal o se confirma que no hay señal. Para detener la búsqueda, elija el botón Cancela de la pantalla y pulse OK. Edición de la lista de canales Utilice Editar Programa para trabar o saltar un canal. En el menú Editar Programa, verá una tabla de todos los canales con columnas rotuladas: Músic, Nº de Canal, Nombr, Traba y Salta. Mueva el cursor a una columna (Trabar o Salta) y pulse OK para cambiar el elemento de dicho canal. En la columna Traba, pulse OK para solicitar una clave de control paterno que desbloquee y visualice el canal. En la columna Salta, pulse OK para saltar el canal cuando utilice los botones de ajuste de canal. Visualización de la información del canal En el menú Información, el TV muestra el nombre y número del canal. Utilice este menú para editar el nombre de los canales analógicos; los nombres de los canales digitales están incluidos en la información del programa y no se pueden modificar. Para cambiar el nombre de visualización de un canal analógico: 1 En el menú Canal, seleccione Información y pulse OK. Aparecerá la información del canal de TV actual. 2 Para cambiar el nombre del canal actual, pulse la flecha abajo para resaltar el nombre. Para seleccionar otro canal, pulse las teclas de números del control remoto para seleccionar el canal, pulse OK para visualizar la información del canal y, a continuación, pulse la flecha abajo para resaltar el nombre. 3 Utilice las teclas de números del control remoto para ingresar un nombre para el canal. Cada botón permite ingresar distintos caracteres; consulte la tabla que muestra una lista completa de caracteres. Para editar el nombre, pulse la tecla de número repetidamente para desplazarse por los caracteres y detenerse en el carácter que desee. Pulse la tecla flecha derecha para ir a la posición del siguiente carácter. Pulse OK para ingresar el nombre. Tecla de Número Caracteres (en secuencia) 2 a, b, c, @, 2 3 d, e, f, #, 3 4 g, h, i, $, 4 5 j, k, l, %, 5 6 m, n, o, ^, 6 7 p, q, r, s, 7 8 t, u, v, 8 9 w, x, y, z, 9 0 *, #, (, ), 0Cambio de las fijaciones del TV Cambio de las fijaciones del TV 33 Uso del menú CC Utilice el menú CC (subtítulo cerrado) para activar o desactivar la visualización de subtítulos y seleccionar opciones. También puede utilizar el botón CC del control remoto para activar o desactivar la visualización de subtítulos. Su televisor está equipado con un descodificador interno de subtítulos cerrados. Esto le permite ver conversaciones, narraciones y efectos de sonido como subtítulos en el televisor. Los subtítulos cerrados se encuentran disponibles en algunos programas de televisión y en algunas cintas de vídeo VHS de uso doméstico, a elección del proveedor de los programas. El servicio de subtítulos cerrados digitales es un nuevo servicio de subtítulos disponible únicamente para los programas de TV digital (también a elección del proveedor de servicios). Se trata de un sistema más flexible que el sistema de subtítulos ocultos original, ya que ofrece distintos tamaños de subtítulos cerrados y estilos de letras. Cuando se utiliza el servicio de subtítulos cerrados digitales, aparece una abreviatura de tres letras que también indica el idioma de los subtítulos cerrados digitales: ENG (inglés), SPA (español) o FRA (francés), u otros códigos de idiomas. No todos los programas y cintas VHS ofrecen subtítulos cerrados. Busque el símbolo para asegurarse de que aparecerán los subtítulos. En el sistema de subtítulos cerrados puede haber más de un servicio de subtitulado. Cada uno de ellos se identifica mediante su propio número. Los servicios CC1 a CC4 muestran los subtítulos de los programas de televisión superpuestos sobre las fotos de los programas. En el sistema de subtítulos cerrados, los servicios T1 a T4 muestran texto no relacionado con el programa que se está viendo, como la previsión del tiempo o noticias. El texto de estos servicios también se superpone al programa que se está viendo. ■ Dependiendo del número de servicios de subtítulos disponible en la señal que está recibiendo, pueden aparecer indicaciones como 1/2 o 1/4. 1/2 significa «el primero de dos servicios». ■ Ejemplo: Si un programa tiene tres servicios (Digital CC(ENG), CC1 y Text1), la visualización de los subtítulos cerrados cambiará siguiendo ese orden. ■ El botón CC mantiene en la memoria un registro del último servicio seleccionado. Si el último modo de subtítulos cerrados seleccionado no está disponible para el siguiente programa o en otro canal, el servicio de subtítulos cerrados que se encuentre disponible se seleccionará automáticamente y aparecerá entre paréntesis. Los servicios de subtítulos cerrados que aparezcan entre paréntesis no se grabarán en la memoria del botón CC como último servicio seleccionado. Sólo se guardarán los servicios seleccionados con el botón CC. Menú CC Opciones Modo CC Apagado/Prendido/Enc en silen Subtitulado analógico Services: ■ CC1/CC2/CC3/CC4■ T1/T2/T3/T4 Subtitulado digital Servicio 1/2/3/4/5/6 Estilo ■ Estilo■ Tamaño■ Fuente■ Color Texto■ Opacidad Texto■ Color BG■ Opacidad BG■ Previo

Si el equipo fuente de señales está conectado mediante un HDMI o una conexión de vídeo por componentes, puede que la información de los subtítulos cerrados no esté disponible, ya que el equipo fuente no puede transmitir la información al TV a través de estos conectores.34 Guía del usuario del televisor de alta definición de plasma HP La emisora puede especificar los valores predeterminados de CC. Uso de la opción de estilo La opción Estilo selecciona los elementos para visualizar el texto de los subtítulos cerrados: ■ Estilo selecciona un estilo de subtítulos de usuario o prestablecidos. ■ Tamaño selecciona un tamaño de subtítulos. Pequeño, Grande, Normal. ■ Estilo de fuente selecciona un tamaño de fuente. ■ Color Texto selecciona el color de un carácter.■ Opacidad Texto selecciona la opacidad de un texto. ■ Color BG selecciona un color de fondo.■ Opacidad BG selecciona una opacidad de fondo. ■ Previo muestra la vista previa textual de los estilos seleccionados. Uso del menú Control pat El menú Control paterno (Control pat) habilita y define los controles parentales de los programas y las películas. Utilícelo para seleccionar una clave (número secreto) y establezca los valores para los controles paternos mediante el rating del programa, el contenido del programa y las calificaciones de las películas.

Cuando el programa no emita subtítulos cerrados, aparecerá «--» en la información de los subtítulos cerrados. Si el código de idioma (por ejemplo, ENG) no figura en los programas de televisión digital, se mostrará «--». Generalmente, todos los tipos de servicios de subtítulos cerrados (CC1, T1, etc.) están disponibles, aunque dependiendo del proveedor de programas, una emisión puede contener sólo algunos de estos servicios o incluso ninguno. Menú Control Paterno Opciones Clave■ Ingresar Clave■ Confirmar Clave■ Clave On/OffMPAA (ratings de películas según la asociación cinematográfica de América, "Motion Picture Association of America")■ NR■ G■ PG■ PG-13■ R■ NC-17■ XPautas televisivas Tabla de pautas y valores de contenido por edadesInglés Canadiense■ C■ C8+■ G■ PG■ 14+■ 18+■ Bloquear todo (casilla de verificación)Francés Canadiense■ G■ 8ans +■ 13ans +■ 16ans +■ 18ans +■ Bloquear todo (casilla de verificación)Cambio de las fijaciones del TVCambio de las fijaciones del TV 35 Uso de la clave El menú Control paterno permite utilizar una clave para evitar que ciertas fijaciones se cambien de forma accidental.Ingrese la clave cuando se le indique. Fijación de una clave (número secreto) En el menú Control Paterno/Clave, seleccione Ingresar Clave y, a continuación, ingrese un nuevo número de clave de cuatro dígitos mediante los botones 0–9 del control remoto. Ingrese los mismos dígitos en Confirmar clave y, a continuación, pulse OK.

Ajuste del control paterno El control paterno utiliza un V-Chip, que es un dispositivo de filtrado electrónico incorporado en su TV. Esta herramienta proporciona a los padres un control considerable sobre las emisiones a las que pueden acceder sus hijos. Los padres pueden elegir programas que consideren adecuados para sus hijos y bloquear aquellos que no juzguen adecuados. Estas acciones se realizan automáticamente al seleccionar una clave y establecer los valores del control paterno.EE.UU. tiene dos sistemas de rating para visualizar el contenido: directrices de control paterno de la televisión y ratings de películas.■ Las directrices de control paterno de la televisión ayudan a los padres a evitar que sus hijos vean programas de televisión inapropiados.■ Los ratings de películas se utilizan para las películas originales calificadas por la Asociación Cinematográfica de América (MPAA - Motion Picture Association of America) para transmitirse por televisión por cable y que no han sido editadas para su emisión por televisión. También se pueden ajustar las opciones para bloquear las películas calificadas por la MPAA. IMPORTANTE: Se deben cumplir estas condiciones para activar el control paterno:■ Clave establecida.■ Fijaciones de rating realizadas. Como medida de precaución, anote su clave y guárdela en un lugar seguro. IMPORTANTE: Si pierde u olvida su clave, ingrese la clave maestra: 053236 Guía del usuario del televisor de alta definición de plasma HP Sistema de calificación voluntaria de películas (MPAA) En el menú Control Paterno, resalte MPAA y pulse OK. Ajuste el elemento. El ajuste entra automáticamente en Bloqueo para cualquier calificación inferior a la elegida. Ejemplo: Si selecciona PG-13, se bloquearán automáticamente las calificaciones más altas: R, NC-17 y X. MPAA Rating Descripción Edad NR No clasificado. G Público en general. Apto para todas las edades. PG Se recomienda el control paterno. Algún material puede no ser adecuado para los niños. PG-13 Se recomienda encarecidamente precaución a los padres. Algún material puede no ser adecuado para niños menores de 13 años. R Restringido. Los menores de 17 años deben estar acompañados por los padres o un adulto encargado de ellos (la edad varía en algunas jurisdicciones). NC-17 No autorizado a menores de 17 años. X La clasificación X es una categoría antigua que se encuentra unificada con NC-17, pero todavía puede encontrarse codificada en los datos de películas antiguas.

El sistema de calificación voluntaria de películas sólo utiliza una calificación basada en la edad.Cambio de las fijaciones del TV Cambio de las fijaciones del TV 37 Directrices de control paterno de la televisión (Pautas televisivas) En el menú Control Paterno, resalte Pautas televisivas y pulse OK. Ajuste el elemento. El ajuste entra automáticamente en Bloqueo para cualquier calificación inferior a la elegida. Puede establecer elementos de calificación basados en contenidos individuales. Calificación de pautas televisivas Contenido

(Violencia fantástica)

(Lenguaje de adultos)

(Diálogos con insinuaciones sexuales) Edad recomendada TV-Y (Niños de cualquier edad) TV-Y7 (Dirigida a los niños mayores) Se puede establecer la calificación TV-G (Público en general) TV-PG (Se recomienda la supervisión de los padres) Se puede establecer la calificación Se puede establecer la calificación Se puede establecer la calificación Se puede establecer la calificación TV-14 (Se recomienda encarecidamente el control paterno) Se puede establecer la calificación Se puede establecer la calificación Se puede establecer la calificación Se puede establecer la calificación TV-MA (Para público adulto solamente) Se puede establecer la calificación Se puede establecer la calificación Se puede establecer la calificación38 Guía del usuario del televisor de alta definición de plasma HP Sistemas de calificación canadienses Los sistemas de calificación de TV en Canadá se basan en la política de la Comisión Canadiense de Radiotelevisión y Telecomunicaciones (CRTC - Canadian Radio-Television and Telecommunications Commission) sobre la violencia en los programas de televisión. Aunque la violencia es el elemento más importante de calificación, la estructura desarrollada tiene en consideración otros contenidos de los programas como, por ejemplo, el lenguaje, los desnudos, el contenido sexual y los temas para adultos. Al ajustar los controles del sistema canadiense, puede elegir entre ratings del inglés canadiense o ratings del francés canadiense. Ratings del Inglés Canadiense Calificación Descripción de rating del Inglés Canadiense Edad E Exento: Incluye noticias, deportes, documentales y otros programas de información. C Niños: programas dirigidos a niños menores de 8 años. Presta mucha atención a los temas que pudieran afectar a su sentido de seguridad y bienestar. C8+ Niños de más de 8 años: programas que no contienen violencia como forma preferible, aceptable o única de resolver los conflictos; tampoco incitan a los niños a imitar los actos peligrosos que puedan ver en la pantalla. G General: considerado aceptable para todos los públicos. Apropiado para ver en familia; contiene muy poca violencia física, verbal o emocional. PG Supervisión de los padres: destinado al público en general, pero podría no ser adecuado para los niños más pequeños (menores de 8 años) porque puede contener temas controvertidos. 14+ Más de 14 años: puede contener tramas en las que la violencia es uno de los elementos dominantes de la historia, pero debe ser esencial para el desarrollo de la trama o el personaje. El lenguaje puede ser vulgar y haber desnudos como parte del contexto de la trama. 18+ Adultos: destinado a espectadores mayores de 18. Puede contener escenas violentas que, aunque estén relacionadas con el desarrollo de la trama, los personajes o los temas, están destinadas a un público adulto. Pueden tener un lenguaje soez, y escenas de sexo y desnudos.Cambio de las fijaciones del TV Cambio de las fijaciones del TV 39 Calificaciones del Francés Canadiense Cómo desbloquear un programa temporalmente Cuando el rating de control paterno censura un programa, aparece un mensaje. Para ver un programa bloqueado: 1 Pulse OK y, a continuación, aparecerá el menú de ajuste de clave. 2 Ingrese su clave de 4 dígitos para destrabar temporalmente el programa. Reactivación del control paterno tras un desbloqueo temporal Para reactivar el control paterno de un programa desbloqueado temporalmente, realice una de estas acciones: ■ Seleccione el ajuste de calificación (MPAA, Pautas televisivas, Calificación I.C. o Calificación F.C.) en el menú Control Paterno. ■ Apague el televisor. Calificación Descripción de rating del francés canadiense Edad E Programación exenta. G General: Para todos los públicos; contiene una violencia directa mínima, que puede estar integrada en la trama de forma cómica o poco realista. 8ans + General, pero no recomendado para los niños pequeños. Lo puede ver la mayoría del público, pero puede tener escenas que afecten a los menores de ocho años, incapaces de distinguir entre las situaciones reales e imaginarias. Se recomienda que los niños vean el programa en compañía de los padres. 13ans + Más de 13 años: puede contener escenas violentas frecuentes y, por lo tanto, se recomienda verlo en compañía de los padres. 16ans + Más de 16 años: puede contener escenas violentas frecuentes e intensas. 18ans + Más de 18 años: Sólo para adultos. Puede contener escenas muy violentas y frecuentes.40 Guía del usuario del televisor de alta definición de plasma HP Uso del menú Sistema Utilice el menú Sistema para seleccionar el idioma de los menús en pantalla, busque la versión de software, inicie Fijar Icono (Wizard), restablezca las fijaciones en pantalla a los valores predeterminados, seleccione Modo de espera y active Lavado Blanco para reducir la apariencia de la foto retenida. Inicio de Fijar Icono (Wizard) En el menú Fijar Icono (Wizard), elija Sí y pulse OK. A continuación, apague el televisor y vuélvalo a encender para iniciar el Icono de Fijaciones. Restablecimiento de Fijaciones Default Para restablecer todos las fijaciones, incluida la lista de canales, a los valores predeterminados, seleccione Fijaciones Default y, a continuación, pulse OK. Uso del Lavado Blanco En el menú Lavado Blanco, seleccione Sí y pulse OK para visualizar toda la pantalla en blanco durante 3 minutos. Esta acción puede reducir la apariencia de una imagen retenida, como resultado de permanecer fija en la pantalla. Selección del Modo Standby (Control alimentación) Las fijaciones del menú Modo de espera permiten ahorrar energía. Esta opción permite determinar la energía utilizada por el televisor al apagarse y estar en espera. ■ Energía Baja: consume menos energía mientras está en espera, dura aproximadamente 20 segundos. ■ Power Rápido: consume más energía mientras está en espera, dura aproximadamente 5segundos. Menú Sistema Opciones OSD ■ Idioma : Español/ francés/inglés ■ Tiempo de espera OSD: Corto/ Medio/Largo Versión Software Muestra el número de la versión de software del televisor Fijar Icono (Wizard) Empezar Icono de Fijaciones: Sí/No Fijaciones Default Pulse OK para restablecer todas las fijaciones a sus valores predeterminados. Lavado Blanco ■ Sí/No Modo de espera ■ Energía Baja■ Power Rápido

El uso abusivo de la opción Lavado Blanco puede reducir la duración del panel.Cómo obtener respuestas a preguntas Cómo obtener respuestas a preguntas 41 Cómo obtener respuestas a preguntas Términos comunes en el campo de la televisión ¿Qué son la televisión analógica, la televisión digital y la televisión de alta definición (HDTV)? Algunos dispositivos, como los monitores, los sintonizadores y las combinaciones integradas de monitor y sintonizador, están diseñados para admitir cualquiera de los 18 formatos oficialmente aprobados por la reglamentación estándar de la industria, Advanced Television Systems Commmittee (ATSC), para la transmisión digital de señales de vídeo. Las televisiones digitales se dividen en tres subgrupos, dependiendo de su funcionalidad: alta definición (HDTV), definición realzada (EDTV) y definición estándar (SDTV).A diferencia de la digital, la televisión analógica estadounidense lleva más de 50 años operando con el formato NTSC (National Television Standards Committee). Ésta es la señal que se emite por ondas y por sistemas de cable. La televisión en formato NTSC se compone de algo más de 480 líneas entrelazadas de resolución. ¿Cuál es la diferencia entre los formatos de señales progresivo y entrelazado en el caso de la televisión digital? Existen 18 formatos de señales de televisión digital. Cada uno proporciona un nivel de calidad de foto diferente. Los formatos de televisión digital se denominan mediante un número seguido de la letra "p" (progresivo) o "i" (entrelazado). La letra indica cómo el televisor utiliza las señales de televisión para generar la foto:■ La exploración progresiva (p) presenta todas las líneas horizontales de la foto en un solo fotograma. Con este sistema, la foto parece más nítida a la vista y presente un aspecto mucho mejor que una foto entrelazada de la misma resolución.■ Entrelazada (i) significa que la foto aparece en dos segmentos: cada segunda línea horizontal de la imagen se muestra en un fotograma, mientras que la otra mitad de las líneas horizontales se representa en el siguiente fotograma de la foto. Esto funciona de manera tan rápida que engaña a la vista, haciéndola creer que sólo se está representando una única foto.El número se refiere al número de líneas de resolución y, en general, cuanto más alto sea el número, mejor será la calidad de la foto. Por ejemplo, con la televisión digital (DTV) las emisoras pueden elegir entre dos formatos progresivos: 480p y 720p. Una foto 480p es mucho más nítida que una emisión de televisión normal, aunque no se la considere una señal DTV ni una señal de alta definición verdadera. 720p tiene 720 líneas de exploración horizontal y está considerada como televisión de alta definición verdadera. 720p puede rivalizar con una imagen 1080i, que consistiría en 1080 líneas de exploración horizontal mostradas como foto entrelazada. Esto se debe a que la foto 720p es más nítida y más precisa (progresiva), incluso aunque una foto 1080i tenga muchas más líneas de exploración y mucha mayor resolución. ¿Qué es el índice de aspecto variable? El índice de aspecto describe la relación del ancho de la pantalla con respecto a su altura. Las señales de televisión estándar se basan en un índice de aspecto de 4:3 (cuatro unidades de ancho por tres unidades de altura). Las señales de HDTV se basan en un índice de aspecto de 16:9, haciendo que la foto sea un 33 por ciento más ancha que la de una TV normal y permitiendo ver TV y películas tal y como se proyectan en el cine.Además, muchos DVD se ven mejor en una pantalla panorámica porque la mayoría de las películas realizadas en los últimos 50 años se han filmado con un índice de aspecto de 1,85:1 (muy similar a 16:9, equivalente a 1,78:1) o de 2,35:1 (incluso superior a 16:9).El índice de aspecto variable permite ampliar o reducir el formato 4:3 y el vídeo anamórfico para rellenar la pantalla.42 Guía del usuario del televisor de alta definición de plasma HP ¿Qué es HDMI? La interfaz multimedia de alta definición (HDMI, o "High Definition Multimedia Interface") es la primera interfaz de vídeo y audio totalmente digital, no comprimida, aceptada por la industria. Los componentes HDMI pueden transmitir tanto audio como vídeo digital a través de un solo cable con mejor calidad que las conexiones analógicas tradicionales, ya que la transmisión es totalmente digital. Ahora, las señales digitales, como de un DVD o de la programación HDTV, se pueden transmitir a la pantalla sin necesidad de conversiones analógicas que degraden la señal original. Identificación de los cables utilizados El apartado siguiente enumera todos los tipos de cables disponibles para el televisor. Muestra una vista lateral de cada cable, con su correspondiente conector. Tipo/conexión de cable Descripción RCA Los conectores de audio rojo y blanco se conectan a las entradas de audio roja y blanca (izquierda y derecha). Sonido digital Cable de audio óptico de alta resolución utilizado para los sistemas de audio externos opcionales, como el sonido de canales envolventes ("channel surround sound") 5.1. HDMI HDMI puede transmitir señales digitales no comprimidas tanto de vídeo como de audio, ya que dispone de señales de vídeo, audio y control. Antena coaxial RF o coaxial utilizado principalmente para las antenas. Utilizado a menudo para la televisión por cable o para un descodificador de cable o satélite. Puede utilizarse con receptores externos si no hay ninguna otra posibilidad.Cómo obtener respuestas a preguntas Cómo obtener respuestas a preguntas 43 S-Video Se utiliza con equipos como los reproductores DVD, VCR, sintonizadores/ descodificadores de cable o satélite, videocámaras y receptores de cable digital. Cable de alimentación Conecta el televisor a la toma de corriente. Compuesto Se utiliza con equipos como los VCR y DVD. Componente Cable de tres o cinco conectores: Uno rojo para la señal Pr, uno verde para señal Y, y uno azul para señal Pb. Algunos cables de señal por componentes pueden disponer también de cables de audio rojo y blanco. Utilizados para los receptores HDTV, reproductores de DVD y otros dispositivos equipados con un conector de salida por componentes YPbPr. RS-232 Interfaz serie utilizada exclusivamente para mantenimiento y reparación. VGA Interfaz utilizada con PCs y monitores. Tipo/conexión de cable Descripción (continuación)44 Guía del usuario del televisor de alta definición de plasma HPEspecificaciones Especificaciones 45 Especificaciones Televisor de alta definición de plasma HP PL5060N de 50 pulgadas (127 cm) Televisor de alta definición de plasma HP PL4260N de 42 pulgadas (106 cm) Pantalla Pantalla del televisor HP PL5060N: 42 pulgadas (127,00 cm). Pantalla de plasma de color 16:9 HP PL4260N: 42 pulgadas (106,68 cm). Pantalla de plasma de color 16:9 Área de visualización (alto x ancho x diagonal) HP PL5060N: 24,5 pulgadas (62,2 cm) x 43,5 pulgadas (110,6 cm) x 50 pulgadas (126,9 cm) HP PL4260N: 20,4 pulgadas (51,8 cm) x 36,2 pulgadas (92,0 cm) x 41,5 pulgadas (105,5 cm) Dimensiones con base y altavoces (alto x ancho x fondo) HP PL5060N: 32,8 pulgadas (83,2 cm) x 61,1 pulgadas (155,2 cm) x 12,3 pulgadas (31,3 cm) HP PL4260N: 28,9 pulgadas (73,3 cm) x 53,5 pulgadas (135,8 cm) x 12,3 pulgadas (31,3 cm) Dimensiones sin base y con altavoces (alto x ancho x fondo) HP PL5060N: 29,8 pulgadas (75,8 cm) x 61,1 pulgadas (155,2 cm) x 4,3 pulgadas (10,8 cm) HP PL4260N: 25,9 pulgadas (65,8 cm) x 53,5 pulgadas (135,8 cm) x 3,7 pulgadas (9,3 cm) Dimensiones sin base ni altavoces (alto x ancho x fondo) HP PL5060N: 29,8 pulgadas (75,8 cm) x 49,0 pulgadas (124,4 cm) x 4,3 pulgadas (10,8 cm) HP PL4260N: 25,9 pulgadas (65,8 cm) x 41,4 pulgadas (105,2 cm) x 3,7 pulgadas (9,3 cm) Resolución de foto HP PL5060N: 1366 x 768 HP PL4260N: 1024 x 768 Brillo HP PL5060N: Hasta 1000 cd/m

Vida útil de la pantalla Hasta 60.000 horas Ángulos de visión H: 160

Salida de audio 8 W por canal Idiomas del menú en pantalla Español/francés/inglés46 Guía del usuario del televisor de alta definición de plasma HP Alimentación eléctrica 100–240 V de corriente alterna (CA) , 50/60 Hz Consumo HP PL5060N: 450 W HP PL4260N: 340 W Distancias mínimas para la correcta ventilación 4 pulgadas (10 cm) por arriba 4 pulgadas (10 cm) a ambos lados 2,8 pulgadas (7 cm) por detrás Pantalla (continuación) Función de TV TV estándar (CCIR) Sistema de televisión norteamericano estándar ATSC/NTSC Canales de recepción VHF: 2–13 UHF: 14–69 CATV: 1–125 Emisiones digitales terrestres (8VSB): 2–69 Cable digital (64/256 QAM): 1–135 Multiplexación de audio Sistema BTSC Conectores traseros Component 1 Entrada de componente Component 2 Entrada de componente Entrada de audio del component 1 Entrada de audio (se utiliza con el component 1) Entrada de audio del component 2 Entrada de audio (se utiliza con el component 2) HDMI Entrada HDMI (tipo A) con HDCP PC Entrada VGA del monitor Entrada de audio del PC o DVI Entrada de audio para PC y DVI-I con HDCP Salida de audio digital Salida de audio digital óptica (PCM/Dolby Digital) Entrada de RF 75 ohmios no equilibrado, tipo F para entrada de VHF/UHF/CATV Salida de vídeo Salida de vídeo compuestoEspecificaciones Especificaciones 47 Todas las especificaciones representan las especificaciones típicas proporcionadas por los fabricantes de componentes HP; el rendimiento real puede ser superior o inferior. La duración de la pantalla está determinada por el tiempo en el que la luminosidad está a un 50%, comparada con la del valor inicial de la lámpara típica actual en condiciones de operación continua a ±25 °C. Sesenta mil horas equivalen a más de 23 años de siete horas al día de visualización. Salida de audio Salida de audio (se utiliza con la salida de vídeo) S-Video 1 Entrada de S-Video S-Video 2 Entrada de S-Video Entrada de vídeo 1 Entrada de vídeo compuesto Entrada de vídeo 2 Entrada de vídeo compuesto Entrada de audio del vídeo 1 Entrada de audio (se utiliza con la entrada del vídeo 1 o S-Video 1) Entrada de audio del vídeo 2 Entrada de audio (se utiliza con la entrada del vídeo 2 o S-Video 2) Conectores traseros (continuación) Peso Sólo televisor HP PL5060N: 95,9 libras (43,5 kg) HP PL4260N: 67,2 libras (30,5 kg) TV con altavoces (sin base) HP PL5060N: 108 libras (49 kg) HP PL4260N: 84,9 libras (38,5 kg) TV con altavoces y base HP PL5060N: 113,5 libras (51,5 kg) HP PL4260N: 90,4 libras (41 kg) Accesorios En la caja Documentación, unidad de control remoto, cable de CA y altavoces. Opciones recomendadas HP Digital Entertainment Center HP Media Center PC HP Media Center Extender Homologación y cumplimiento de normas UL, C-UL, FCC, BETS-7, TV cualificado por ENERGY STAR Garantía 1 año para piezas y mano de obra48 Guía del usuario del televisor de alta definición de plasma HP Gráfica de compatibilidad con PC Preselección Formato de píxeles Frecuencia horiz. (kHz) Polaridad horiz. Frecuencia vert. (Hz) Polaridad vert. Reloj de píxeles (MHz) Fuente 1 640 x 480 31.5 – 59.9 – 25.2 VGA 2 640 x 480 37.5 – 75.0 – 31.5 VESA 3 720 x 400 31.5 – 70.1 + 28.3 VGA 4 800 x 600 37.9 + 60.3 + 40.0 VESA 5 800 x 600 46.9 + 75.0 + 49.5 VESA 6 1024 x 768 48.4 – 60.0 – 65.0 VESA 7 1024 x 768 56.5 – 70.1 – 75.0 VESA 8 1024 x 768 60.0 – 75.0 – 78.8 VESA 9 1280 x 768 47.4 + 60.0 – 68.3 VESA 10 1280 x 1024 64.0 + 60.0 + 108.0 VESA 11 1360 x 768 47.7 + 60.0 + 85.5 VESAResolución de problemas Resolución de problemas 49 Resolución de problemas Consulte esta sección si tiene problemas de visualización, foto, sonido o puesta en marcha del TV. Preguntas sobre la puesta en marcha inicial Síntoma Solución Al encender el TV no se oye el sonido, aunque sí se ve la foto. ■ ¿Están los dos cables de los altavoces conectados al altavoz y al TV, y: ■ está el volumen demasiado bajo? Pulse el botón Volumen. ■ ¿Está activada la opción Silencio? Pulse el botón Silencio o el botón Volumen. No se ve ninguna foto al encender el TV. ■ ¿Está correctamente conectado el componente del que proceden las señales de entrada? Verifique que los cables están bien insertados en los conectores de acuerdo con los colores. ■ ¿Está la fuente de señales de entrada encendida? Encienda el receptor externo, el reproductor DVD o cualquier otro componente que desee visualizar. ■ ¿Está seleccionada la fuente de señales de entrada correcta? Pulse el botón Fuente del control remoto y asegúrese de que la fuente está seleccionada. ■ Pulse el botón Menú del control remoto o el botón MENÚ del lado del televisor: ■ Si aparece el menú en pantalla, compruebe los cables que van a la fuente de entrada y pulse el botón Fuente del control remoto o del lado del TV para elegir la fuente de señales de entrada. ■ Si no aparece el menú en pantalla, consulte el siguiente síntoma, «La unidad no se enciende». ■ ¿Aparece el logotipo de HP al encender el TV? (El TV debe estar en el Modo Standby Energía Baja para que se muestre el logotipo; consulte “Selección del Modo Standby (Control alimentación)” en la página 40.) ■ Si aparece, compruebe los cables que van a la fuente de entrada y pulse el botón Fuente del control remoto o del lado del TV para elegir la fuente de entrada. ■ Si no aparece, consulte el siguiente síntoma: «La unidad no se enciende». La unidad no se enciende. ■ Pulse el botón de encendido de la unidad de control remoto.■ Si el indicador del TV está apagado, pulse el botón de alimentación del TV. ■ ¿Está desconectado el cable de alimentación? Asegúrese de que los dos extremos del cable de alimentación están conectados. ■ ¿Sale corriente de la toma? Enchufe una lámpara u otro dispositivo eléctrico que funcione correctamente en la misma toma de corriente que el TV para asegurarse de que sale corriente de la toma. ■ Si utiliza una toma de corriente múltiple (ladrón), asegúrese de que está encendida.50 Guía del usuario del televisor de alta definición de plasma HP Preguntas sobre la visualización La unidad no funciona. ■ Influencias externas como rayos o electricidad estática pueden causar un funcionamiento incorrecto. En este caso, utilice la unidad después de encender el TV o desenchufe el cable de alimentación y vuelva a enchufarlo después de transcurrir 1 ó 2 minutos. Los colores resultan extraños, desvanecidos o desalineados. ■ Ajuste el tono de la foto. ■ ¿Está demasiado iluminada la sala? La foto puede aparecer oscura en una sala que está demasiado iluminada. ■ Compruebe el ajuste de la señal de entrada. ■ Si utiliza un dispositivo de componentes, asegúrese de que los cables rojo, azul y verde están completamente insertados en los conectores correctos situados a ambos extremos. La unidad se apaga de repente. ■ ¿Está activado el temporizador de apagado? ■ Compruebe las fijaciones de control de la alimentación. ■ La temperatura interna de la unidad ha aumentado. Retire cualquier objeto que bloquee la ventilación o limpie la rejilla de ventilación. Síntoma Solución La calidad de la foto procedente del vídeo es muy mala. Compruebe lo siguiente: Ajuste inadecuado de los mandos. Interferencia local. Interconexiones de cables. Ajuste los mandos de la foto según corresponda. Pruebe ubicar el TV en otro sitio. Compruebe que las conexiones sean buenas. No aparece ninguna foto o la pantalla azul y dispongo de un dispositivo externo que controla el TV. ■ Pulse el botón Fuente del control remoto y asegúrese de que la fuente está seleccionada. ■ Verifique que esté encendido el dispositivo externo o el PC. ■ Compruebe si está conectado el componente fuente. ■ Compruebe la función de gestión de alimentación. ¿Se encuentra en modo de espera? ■ Conecte la fuente al TV. Utilice el dispositivo externo o el PC (mueva el ratón o pulse una tecla). La foto, con una fuente de ingreso de componentes conectada, es demasiado roja, azul o verde, o es de un negro demasiado oscuro o claro. ■ Asegúrese de que cada cable está enchufado al conector de color correcto de los conectores del TV y de los conectores de la fuente de entrada. ■ Asegúrese de que los cables están totalmente enchufados. ■ Consulte “Ajustes de foto AV” en la página 29. Síntoma (continuación) SoluciónResolución de problemas Resolución de problemas 51 Preguntas acerca de la calidad de la foto Preguntas acerca del control remoto Síntoma Solución Parte de la foto está cortada o la imagen no está centrada. Compruebe las fijaciones de ajuste de posición y realice los cambios correspondientes a las fijaciones de pantalla. Mi imagen es demasiado grande o demasiado pequeña. Pulse el botón Aspecto del control remoto para seleccionar otro tamaño de foto. La foto es inestable. Verifique que el ajuste de resolución del dispositivo externo o PC sea el correcto. Realice el ajuste de resolución apropiado. Aparece una foto retenida en la pantalla. Una imagen fija, como un logotipo, un videojuego o una foto del ordenador, puede hacer que aparezca una foto retenida de forma permanente en la pantalla del TV de plasma. Este producto no está diseñado para visualizar fotos estáticas durante períodos de tiempo prolongados. Los casos de menor importancia de fotos retenidas se pueden mejorar al ejecutar la opción Lavado Blanco del menú Sistema OSD; consulte “Uso del Lavado Blanco” en la página 40. Síntoma Solución El control remoto no funciona. Compruebe lo siguiente e intente realizar la solución propuesta: ■ Las pilas están insertadas con las polaridades bien alineadas. ■ Asegúrese de que las pilas del control remoto están cargadas. Si se han gastado, cambie las pilas usadas por unas pilas nuevas. ■ Asegúrese de que el control remoto se encuentra dentro su alcance operativo. ■ Asegúrese de que la ventana del sensor del control remoto no está sometida a demasiada luz, luz solar directa o luz artificial intensa. ■ Compruebe que no haya obstáculos; compruebe que no haya nada entre el control remoto y la ventana del sensor de la pantalla. ■ Asegúrese de apuntar bien el control remoto al TV y de no estar a una distancia de más de 5 metros (16,4 pies). El control remoto no hace funcionar otro equipo de entretenimiento doméstico. No se trata de un control remoto universal. Sólo funciona con su televisión HP. Mi control remoto universal no encuentra un código de TV HP. Cuando desee programar un control remoto universal para que ejecute su TV HP, si HP no se encuentra en la lista de códigos de marca admitidos, utilice el código de un TV Philips. El control remoto HP utiliza los códigos de los controles remotos Philips, bajo licencia de esta marca. Una vez programado su control remoto universal con el código de un TV Philips, puede ejecutar las funciones de su TV HP: volumen, silencio, encendido y fuente de entrada.Referencia: 5991-4961
